Tipo de producto	Aire acondicionado split
Marca	Electrolux
Modelo	EPI09NLIWE
Refrigerante	R410A (GWP 2087.5)
Modos de funcionamiento	Auto, Frío, Deshumidificar, Ventilador, Calor (modelo con bomba de calor)
Velocidades del ventilador	Auto, Baja, Media-baja, Media, Media-alta, Alta
Temporizador	Temporizador de encendido/apagado con programación de 24 horas
Modos de sueño	3 curvas de sueño preestablecidas (Modo 1, 2, 3) con ajuste automático de temperatura
Funciones especiales	X-Fan (seca la unidad interior después de apagar), I Feel (termostato remoto), Turbo (enfriamiento/calefacción rápida), Quiet (ventilador ultra-bajo), ION-Filter (Plasma frío + Colector de polvo de plasma)

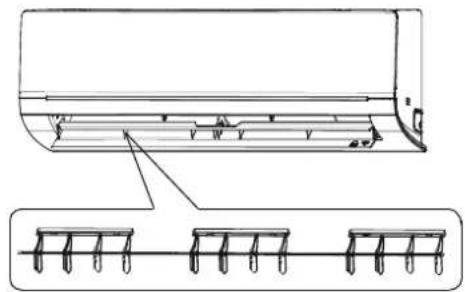

Control del flujo de aire	Oscilación horizontal (arriba/abajo) y vertical (izquierda/derecha) mediante el mando a distancia
Características del mando a distancia	Pantalla retroiluminada, visualización de temperatura, función de bloqueo, cambio °C/°F, alimentación por pilas (2×AAA)
Indicadores de la pantalla	Calor, Frío, Deshumidificar, Encendido/Apagado, temperatura, temporizador, sueño, turbo, silencioso, I-Feel, X-Fan, ION-Filter, oscilación, bloqueo
Alimentación eléctrica	220-240V ~ 50Hz (típico para aire acondicionado split)
Dimensiones (Unidad interior - aproximadas)	790 x 275 x 200 mm (típico para 9000 BTU)
Peso (Unidad interior - aproximado)	9 kg (típico)
Dimensiones (Unidad exterior - aproximadas)	720 x 495 x 255 mm (típico)
Peso (Unidad exterior - aproximado)	24 kg (típico)
Filtros	Filtro de polvo lavable, filtros saludables opcionales (carbón activo, BIO, vitamina C, HEPA, ion de plata); Colector de polvo de plasma
Mantenimiento de limpieza	Filtro de polvo: mensualmente; Colector de polvo de plasma: cada 3 meses; Serpentines: cada temporada (por personal calificado)
Características de seguridad	Reinicio automático después de un corte de energía, retardo de reinicio del compresor de 3 minutos, protección anticongelante, autodiagnóstico con códigos de error

Preguntas frecuentes - EPI09NLIWE ELECTROLUX

¿Por qué no arranca el aire acondicionado?

Verifique la alimentación eléctrica, asegúrese de que el enchufe esté bien insertado. Verifique que el disyuntor no esté disparado. La unidad puede tener un retardo de reinicio de 3 minutos; espere e intente de nuevo. Reemplace las pilas del mando a distancia si es necesario. También verifique si el temporizador está configurado incorrectamente.

¿Por qué el rendimiento de enfriamiento/calefacción es deficiente?

Asegúrese de que la configuración de temperatura sea adecuada. Limpie el filtro de aire si está obstruido. Cierre puertas y ventanas. Elimine cualquier obstrucción de la entrada/salida de aire de las unidades interior y exterior. Si la temperatura exterior es extrema, el rendimiento puede verse reducido.

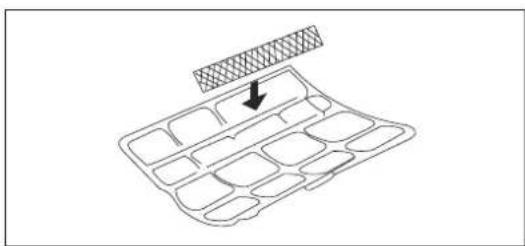

¿Cómo limpio el filtro de polvo?

Apague la unidad y desconecte la alimentación. Abra el panel frontal, levante el mango del filtro de polvo y extráigalo. Límpielo con una aspiradora o lávelo con agua, luego séquelo completamente. Vuelva a instalarlo en orden inverso. Límpielo al menos cada mes.

¿Qué es la función I Feel?

La función I Feel utiliza el mando a distancia como termostato. Envía la temperatura en la ubicación del mando a la unidad interior cada 10 minutos, permitiendo que la unidad se ajuste a la temperatura deseada en ese punto. Presione el botón I Feel en el mando para activarla.

¿Cómo configuro el temporizador?

Presione Timer On o Timer Off en el mando. La pantalla parpadeará la última hora configurada. Use los botones ∧ o ∨ para ajustar la hora (cada pulsación cambia 1 minuto, mantenga presionado para desplazamiento rápido). Apunte el mando a la unidad interior y presione el botón del temporizador nuevamente para confirmar.

¿Por qué gotea agua de la unidad interior?

La alta humedad puede causar condensación. Verifique que la manguera de drenaje no esté suelta o obstruida. Asegúrese de que la unidad esté instalada correctamente. Si la fuga persiste, comuníquese con un centro de servicio autorizado.

¿Qué hace la función X-Fan?

X-Fan continúa el ventilador interior durante 10 minutos después de apagar la unidad en modo Frío o Deshumidificar. Esto seca la unidad interior para evitar el crecimiento de moho y bacterias. Actívelo presionando el botón X-Fan en el mando.

¿Cómo limpio el Colector de polvo de plasma?

Apague la unidad y desconecte la alimentación durante al menos 60 segundos. Retire los filtros de polvo, luego levante con cuidado la caja de polvo. Sumerja en agua tibia con detergente suave durante 10 minutos, frote suavemente con un cepillo suave, enjuague y seque completamente antes de volver a instalar. No use limpiadores corrosivos ni aire a alta presión.

¿Por qué la unidad hace un ruido de silbido o crujido?

Los silbidos son normales debido al flujo de refrigerante. Los crujidos ocurren debido a la expansión/contracción térmica de las piezas de plástico. Estos son normales y no son una falla.

¿Qué debo hacer si aparece un código de error?

Si aparece un código de error en la unidad interior, apague el aire acondicionado, desconecte la alimentación y comuníquese con un centro de servicio autorizado. No intente repararlo usted mismo, ya que podría causar descargas eléctricas o incendios.

MANUAL DE USUARIO EPI09NLIWE ELECTROLUX

EN	User Manual	1
FR	MANUEL D’UTILISATION	27
EL	ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ	53
IT	MANUALE PER L’UTENTE	79
ES	MANUAL DE INSTRUCCIONES	105
PT	MANUAL DO UTILIZADOR	131

Table of Contents

Congratulations 2

15 Display timer acceso/spento

Precauciones de seguridad ....107

Descripción del producto ....109

Pantalla de la unidad interior ....110

Mando a distancia 110

Guía de inicio rápido 111

Descripción del mando a distancia ....112

Indicadores de la pantalla del mando a distancia .....115

Primer uso 116

Uso del mando a distancia ....116

Uso de la unidad interior ....121

Funcionamiento de emergencia 123

Funcionamiento óptimo 124

Limpieza y mantenimiento ....124

Consejos de funcionamiento ....128

Solución de problemas ....129

Lista de productos ....130

Recordatorio importante

• Guarde el mando a distancia donde su señal pueda llegar al receptor de la unidad interior.
• Cuando utilice el acondicionador de aire, asegúrese de que el mando a distancia apunta al receptor de señales de la unidad interior.
• Cuando el mando a distancia envía una señal, el símbolo parpadea durante 1 segundo en la pantalla del mando a distancia.
• La unidad interior reconoce la señal con un pitido cuando la recibe del mando a distancia.
• Pulse el botón del mando a distancia y vuelva a enviar la señal si no oye el pitido de la unidad.

Enhorabuena

Le damos la enhorabuena y las gracias por elegir un acondicionador de aire de tipo split. Estamos seguros de que le resultará un placer usar su nuevo acondicionador de aire.

Antes de utilizarlo, le recomendamos que lea atentamente todo el manual del usuario, en el que se ofrece la descripción del acondicionador de aire y sus funciones.

Para evitar riesgos que siempre están presentes al usar un aparato eléctrico, es importante que el acondicionador de aire se instale correctamente y que lea atentamente las instrucciones de seguridad para evitar peligros y usos indebidos.

Se recomienda guardar este folleto de instrucciones para consultas posteriores y, si fuera el caso, proporcionárselo a los futuros propietarios.

Una vez desembalado el acondicionador de aire, asegúrese de que no está dañado. En caso de duda, no lo use y póngase en contacto con el centro local de servicio técnico.

consejo ecológico

Información sobre desechos para el usuario

• La mayoría de los materiales de embalaje son reciclables. Deséchelos en el lugar de reciclaje local o colóquelos en los contenedores adecuados.
• Si desea desechar este acondicionador de aire, póngase en contacto con las autoridades locales para consultar la forma correcta de hacerlo.

precaución

• El acondicionador de aire no debe ser utilizada por niños o personas discapacitadas sin supervisión.
• Es necesario vigilar a los niños pequeños para que no jueguen con el acondicionador de aire.
• Póngase en contacto con el instalador para instalar este acondicionador de aire.
• Póngase en contacto con el servicio autorizado para las reparaciones o tareas de mantenimiento de la unidad.
• Si fuera necesario cambiar el cable de alimentación, la sustitución solo debe llevarla a cabo personal autorizado.
• El trabajo de instalación debe realizarse de acuerdo con las normativas nacionales de cableado y sólo por personal autorizado.

Condiciones de uso

Este aparato está concebido para utilizarse en aplicaciones domésticas y similares como:

• Cocinas del personal en tiendas, oficinas y otros entornos de trabajo.
• Granjas.
• Por clientes en hoteles, moteles y otros entornos de tipo residencial.
• Entornos tipo hostales o pensiones.

Notas importantes

Póngase en contacto con el instalador para instalar esta unidad.

Póngase en contacto con el servicio autorizado para las reparaciones o tareas de mantenimiento de la unidad.

• La toma de red necesaria para su suministro eléctrico debe conectarla y ponerla en servicio un contratista debidamente certificado.
• Este electrodoméstico no debe ser utilizado por personas (incluido niños) cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, a menos que cuenten con las instrucciones o la supervisión de la persona responsable de su seguridad.
• Es necesario vigilar a los niños pequeños para que no jueguen con el acondicionador de aire.
• Si fuera necesario cambiar el cable de alimentación, la sustitución solo debe llevarla a cabo personal autorizado.
• Las tareas de instalación las ejecutarán sola y exclusivamente personal autorizado, de conformidad con las normas nacionales de cableado y los reglamentos de servicio y mantenimiento de los proveedores de electricidad.
• Si la unidad va a trasladarse a otra posición o va a ser desechada, las tareas correspondientes sólo podrá ejecutarlas una persona debidamente titulada.
• Tenga cuidado de no pillarse los dedos en las aspas del ventilador cuando ajuste las láminas verticales.
• Este acondicionador de aire usa refrigerante R410A (confirmelo antes de su instalación).

Precauciones de seguridad

En su interior encontrará muchas sugerencias válidas sobre cómo utilizar y mantener debidamente su acondicionador de aire. Si se molesta en observar un mínimo de cuidados preventivos se ahorrará gran cantidad de tiempo y dinero a lo largo de la vida útil de su acondicionador de aire. En el cuadro de recomendaciones para la solución de problemas de las páginas 20-21 encontrará muchas respuestas a los problemas más comunes. Si examina primeramente el cuadro Solución de problemas puede que no le haga falta llamar al servicio técnico.

El significado de los símbolos utilizados en este manual se indican a continuación:

precaución

Indica información relativa a su seguridad personal y la forma de evitar daños en el aparato.

consejos e información

Este símbolo indica consejos e información sobre la utilización del aparato.

consejo ecológico

Este símbolo indica consejos e información sobre la utilización ecológica y económica del aparato.

Este símbolo indica que nunca se debe hacer eso.

Proceda siempre de esta forma.

Notas importantes:

1 No utilice la unidad con las láminas horizontales en posición cerrada.
2 No utilice la unidad sin el filtro de aire.

advertencia

	Si observa una situación anómala, como olor a quemado, apague la alimentación del acondicionador de aire y póngase en contacto con un agente de servicio autorizado. Si la situación anómala continúa, es posible que el acondicionador de aire esté dañado o que cause descargas eléctricas o incendios.
	No utilice el acondicionador de aire con las manos húmedas. Puede causar descargas eléctricas.
	No corte ni dañe el cable de alimentación ni otros hilos. En caso contrario, deberá repararlo o sustituirlo un técnico cualificado.
	No conecte el acondicionador de aire a una placa de alimentación de varias tomas.
	Apague el suministro eléctrico del acondicionador de aire si no va a utilizarlo durante un período de tiempo prolongado. De lo contrario, acumulará polvo y podrá causar incendios.
	Antes de limpiar el acondicionador de aire, desconecte la alimentación para eliminar el riesgo de descargas eléctricas.
	El suministro eléctrico debe corresponderse con el acondicionador de aire de acuerdo con el manual de instalación. Los acondicionadores de aire provistos de cable de alimentación deben conectarse directamente a una toma de corriente con interruptor de seguridad adecuado. Los acondicionadores de aire conectados permanentemente deben conectarse a un disyuntor de seguridad adecuado según el manual de instalación.
	Asegúrese de que el suministro eléctrico al acondicionador de aire es estable y cumple los requisitos establecidos en el manual de instalación.
	Asegúrese siempre de que el producto se instala con la conexión a tierra adecuada.
	Por motivos de seguridad, asegúrese de apagar el disyuntor antes de realizar ninguna tarea de mantenimiento o limpieza o cuando el producto no se utilice durante un largo período de tiempo. La acumulación de polvo puede causar descargas eléctricas o incendios.

Precauciones de seguridad

precaución

√	Seleccione la temperatura más adecuada. Puede ahorrarle electricidad.
√	No deje las puertas y ventanas abiertas durante mucho tiempo durante el funcionamiento. Puede tener como resultado un bajo rendimiento.
✕	No bloquee la entrada ni salida de aire. Puede tener como resultado un bajo rendimiento y provocar averías.
√	Mantenga los materiales combustibles alejados a 1 m como mínimo de las unidades. Pueden causar incendios.
✕	No se suba encima de la unidad exterior ni coloque objetos pesados sobre la misma. Puede causar daños o lesiones.
✕	No intente reparar el acondicionador de aire usted mismo. Las reparaciones incorrectas pueden causar incendios o descargas eléctricas. Póngase en contacto con el centro de servicio técnico.
✕	No introduzca las manos ni objetos en la entrada ni la salida de aire. Puede causar lesiones.
✕	No exponga los animales ni las plantas directamente al flujo de aire.
√	No utilice la unidad para ningún otro fin, como conservar alimentos o secar ropa.
✕	No salpique agua en el acondicionador de aire. Puede causar descargas eléctricas o averías.

Antes del funcionamiento

1 Diríjase a un especialista cualificado para la instalación.
2 Conecte el enchufe debidamente.
3 No utilice un cable de suministro eléctrico dañado o atípico.
4 No comparta la misma toma de suministro eléctrico con otros aparatos.
5 No conecte un alargador.
6 No ponga el aparato en funcionamiento ni lo apague enchufando y desenchufando.

Uso

La exposición al flujo de aire directo del acondicionador de aire durante largos períodos de tiempo puede resultar peligroso para su salud.

No exponga a las personas, los animales ni las plantas al flujo de aire directo durante largos periodos de tiempo.

Mantenimiento y limpieza

1 Al limpiar el aparato asegúrese primero de que el suministro eléctrico y el disyuntor están apagados.
2 No toque las partes metálicas de la unidad al sacar los filtros. Pueden producirse lesiones al manipular bordes de metal afilados.
3 No utilice agua para limpiar el interior del acondicionador de aire. La exposición al agua puede causar descargas eléctricas.

Asistencia

Para las tareas de reparación y mantenimiento, póngase en contacto con el centro de servicio autorizado.

Unidad interior

Nota: Las ilustraciones anteriores son sólo a título ilustrativo. Es posible que su acondicionador de aire sea ligeramente diferente. La forma actual prevalece.

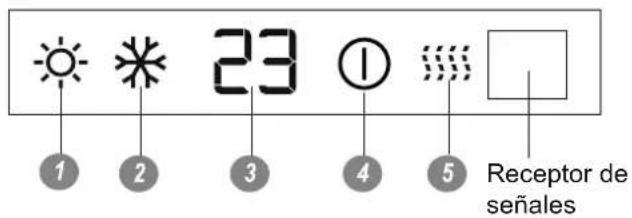

Pantalla de la unidad interior

1 Indicador de funcionamiento HEAT

Se enciende cuando el modo de funcionamiento es HEAT.

2 Indicador de funcionamiento COOL

Se enciende cuando el modo de funcionamiento es COOL.

3 Indicador de temperatura

Muestra los ajustes de temperatura cuando el acondicionador de aire está operativo.

4 Indicador de ON/OFF (encendido/apagado)

Se enciende cuando la unidad se conecta a la fuente de alimentación.

5 Indicador de funcionamiento DEHUMIDIFY

Se enciende cuando el modo de funcionamiento es DEHUMIDIFY.

Mando a distancia

Uso del mando a distancia

• Apunte el mando a distancia hacia el receptor de señales de la unidad interior.
• Cuando el mando a distancia envía una señal, el símbolo 🌐 parpadea durante 1 segundo en la pantalla del mando a distancia. La unidad interior reconoce la señal con un pitido cuando la recibe.
• Asegúrese de que no hay obstáculos que puedan interferir con la señal.

Posición del mando a distancia

• Mantenga el mando a distancia en una posición en la que su señal pueda llegar al receptor de la unidad interior (distancia máxima de 8 m).
• Al poner el temporizador en funcionamiento, el mando a distancia transmite automáticamente una señal a la unidad interior a la hora seleccionada.

- Si se mantiene el mando a distancia en una posición que imposibilite la transmisión correcta de la señal, puede que se produzca un retardo de hasta 15 minutos.

precaución

• El acondicionador de aire no funcionará si hay cortinas, puertas u otros materiales que bloqueen las señales que el mando a distancia envía a la unidad interior.
• Impida que caigan líquidos en el mando a distancia. No someta el mando a distancia al calor ni a la luz directa del sol.
• Si el receptor de señales de infrarrojos de la unidad interior está expuesto a la luz directa del sol cabe la posibilidad de que el acondicionador de aire no funcione debidamente. Utilice cortinas para proteger el receptor de la luz directa del sol.
• Si hay otros aparatos eléctricos que reaccionan a las señales del mando a distancia, muévalos o consulte a su distribuidor local.

Avisador

Cuando se activa el modo I FEEL, el mando a distancia envía la información sobre la temperatura en su ubicación a la unidad interior cada diez (10) minutos. El acondicionador de aire abandona el modo I FEEL y vuelve al modo normal si la unidad interior no recibe dicha información sobre la temperatura durante once (11) minutos consecutivos.

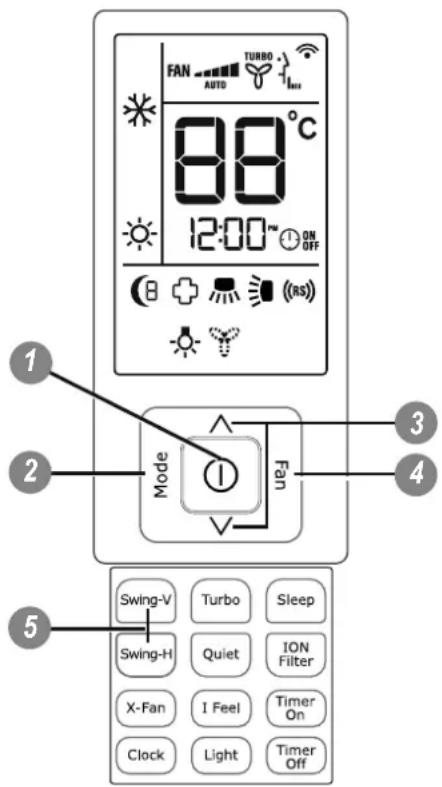

Guía de inicio rápido

✿: COOL Potencia ⏻:

: DEHUMIDIFY TempBjustada

☀️: HEAT

1 Tecla ON/OFF (encendido/apagado)

Pulse esta tecla para encender o apagar el acondicionador de aire.

2 Tecla Mode

Al pulsar esta tecla se puede seleccionar por orden el modo de funcionamiento: AUTO, COOL, DEHUMIDIFY, FAN y HEAT.

3 Tecla Control: ^ y ∨

Pulse estas dos teclas para ajustar la temperatura que desee.

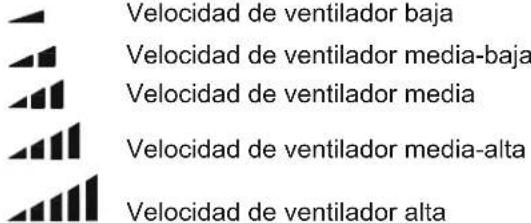

4 Tecla Fan

Pulse esta tecla para ajustar la velocidad del ventilador en Auto, Low, Medium-low, Medium, Medium -high y High.

5 Teclas Swing -V y Swing -H

Las teclas Swing le permiten seleccionar la oscilación horizontal (H) o vertical (V) de las láminas de orientación del aire.

6 Tecla Sleep (espera)

Al pulsar esta tecla se selecciona el modo de espera.

7 Teclas Timer On/Timer Off

Púlselas para iniciar y detener automáticamente el acondicionador.

8 Tecla Light

Pulse esta tecla para encender o apagar los pilotos indicadores de la unidad interior.

9 Tecla Turbo

Pulse esta tecla para ajustar la velocidad elevada del ventilador y permitir una refrigeración o calefacción rápidas.

Funciones especiales

X-FAN

Después de apagar la unidad, el ventilador interior sigue funcionando durante 10 minutos para secar la unidad interior y evitar la formación de moho y bacterias.

Acerca del modo AUTO

En este modo, la temperatura ajustada no se muestra en el mando a distancia y la unidad valora y selecciona automáticamente el método de funcionamiento adecuado para hacer más confortable el ambiente.

Bloqueo remoto

Pulse las teclas Swing-V e ION-Filter simultáneamente para bloquear o desbloquear el teclado. Si el mando a distancia está bloqueado, el icono 🔒 aparece, en cuyo caso pulse cualquier tecla: la marca parpadea tres veces. Si el teclado está desbloqueado, la marca desaparece.

Cambio de Centigrados a Fahrenheit

Con el acondicionador de aire apagado, pulse las teclas Swing-H e ION-Filter simultáneamente para cambiar entre °C y °F.

Ahorro de energía

En el modo COOL, pulse las teclas ION-Filter y Clock simultáneamente para iniciar o detener la función de ahorro de energía. La pantalla del mando a distancia muestra "SE" en la zona de visualización de la temperatura cuando está activo.

Modo de bajo calor

En el modo HEAT, pulse las teclas ION-Filter y Clock simultáneamente para que el acondicionador pase a un modo de poco calor que funcionará a una temperatura de 8°C. Repita la operación para salir.

Guía de inicio rápido

1 Tecla ON/OFF (encendido/apagado)

Pulse esta tecla para ENCENDER o APAGAR acondicionador de aire.

La función de reposo Sleep se cancela cuando la unidad está apagada.

2 Tecla Mode

Al pulsar este botón, se pueden seleccionar por orden AUTO, COOL, DEHUMIDIFY, FAN y HEAT (el modelo de sólo COOL no tiene función HEAT).

El modo AUTO es el predeterminado cuando el aparato está encendido. En el modo AUTO, la temperatura no se muestra;

Con el modo HEAT, el valor inicial es de 28°C. Con los demás modos, el valor inicial es de 25°C.

3 Tecla Control: ^ Adelante

Pulse la tecla de ∧ para aumentar el ajuste de temperatura; si mantiene pulsada esta tecla durante 2 segundos o más, el ajuste de temperatura aumenta más rápidamente. El ajuste máximo son 30°C.

Con las funciones Timer On/Off o Clock, use esta tecla para ajustar el temporizador o el reloj.

4 Tecla Control: ∨ Hacia atrás

Pulse la tecla de ∨ para disminuir el ajuste de temperatura; si mantiene pulsada esta tecla durante 2 segundos o más, el ajuste de temperatura disminuye más rápidamente. El ajuste máximo son 16°C.

Con las funciones Timer On/Off o Clock, use esta tecla para ajustar el temporizador o el reloj.

5 Tecla Fan

Al pulsar este botón, se puede seleccionar por orden las velocidades de ventilador Auto, Low, Medium-low, Medium, Medium-high y High.

Cuando la unidad está encendida, la velocidad Auto es el valor predeterminado.

En el modo DEHUMIDIFY, la velocidad del ventilador se fija en Low (baja).

6 Tecla Turbo

Pulse este botón en el modo COOL o HEAT para que el ventilador pase al modo Turbo de alta velocidad y el acondicionador de aire funcione a la máxima potencia.

El símbolo Turbo aparece en el mando a distancia.

La función Turbo se cancela si se vuelve a pulsar la tecla Turbo o si se cambia el modo o la velocidad del ventilador.

7 Tecla Swing-V

Al pulsar esta tecla la lámina horizontal oscila hacia arriba y hacia abajo automáticamente y aparece en el mando a distancia.

Púlsela de nuevo para cancelarla: las láminas permanecen en la última posición.

8 Tecla Swing-H

Al pulsar esta tecla la lámina vertical oscila de izquierda a derecha automáticamente y aparece en el mando a distancia.

Púlsela de nuevo para cancelarla: las láminas permanecen en la última posición.

9 Tecla Quiet

Pulse esta tecla para que el ventilador funcione a velocidad ultra baja y el ruido interior sea bajo.

¿ aparece en el mando a distancia cuando la función Quiet se activa.

Las funciones Quiet y Turbo no se pueden activar al mismo tiempo.

La función Quiet se cancela si se vuelve a pulsar la tecla Quiet o si se cambia el modo o la velocidad del ventilador.

10 Tecla Sleep (espera)

Al pulsar esta tecla se selecciona el modo de espera ^1 , modo de espera ^2 modo de espera ^3 y cancela el modo Sleep.

- Modo Sleep ^1

En los modos COOL o DEHUMIDIFY, la temperatura ajustada aumenta 1°C después de una hora, y aumenta otro 1°C tras 2 horas, posteriormente, sigue funcionando con este ajuste.

En el modo HEAT, la temperatura ajustada disminuye 1°C después de una hora, y aumenta otro 1°C tras 2 horas, posteriormente, sigue funcionando con este ajuste.

En este modo, el acondicionador de aire funciona según una curva de temperatura de reposo preajustada.

En el modo COOL

(1) Cuando se ajusta la temperatura inicial entre 16-23°C, después de encender la función Sleep, la temperatura aumenta 1°C cada hora; superados 3°C, la temperatura se mantiene; después de 7 horas, la temperatura disminuye otro 1°C, tras lo cual la unidad sigue funcionando a esta temperatura:

(2) Cuando se ajusta la temperatura inicial entre 24-27°C, después de encender la función Sleep, la temperatura aumenta 1°C cada hora; superados 2°C, la temperatura se mantiene; después de 7 horas, la temperatura disminuye otro 1°C, tras lo cual la unidad sigue funcionando a esta temperatura;

(3) Cuando se ajusta la temperatura inicial entre 28-29°C, después de encender la función Sleep, la temperatura aumenta 1°C la primera hora; después de 7 horas, la temperatura disminuye otro 1°C, tras lo cual la unidad sigue funcionando a esta temperatura;

(4) Cuando se ajusta la temperatura inicial en 30°C, después de 7 horas, la temperatura disminuye 1°C, tras lo cual la unidad sigue funcionando a esta temperatura.

En los modos COOL o DEHUMIDIFY

(1) Cuando la temperatura inicial es de 16°C, el acondicionador de aire continúa funcionando con este ajuste;
(2) Cuando la temperatura inicial se ajusta entre 17-20°C, la temperatura ajustada disminuye 1°C después de la primera hora y sigue funcionando con este ajuste;
(3) Cuando la temperatura inicial se ajusta entre 21-27°C, la temperatura ajustada disminuye 1°C cada hora; después de dos horas, el acondicionador sigue funcionando con este ajuste;
(4) Cuando la temperatura inicial se ajusta entre 28-30°C, la temperatura disminuye 1°C cada hora; después de tres horas, el acondicionador sigue funcionando con este ajuste;

- Modo Sleep ^3

En este modo, la curva de temperatura de reposo se ajusta manualmente.

(1) Después de seleccionar el modo Sleep (3, mantenga pulsada la tecla Turbo hasta que el mando a distancia pase al estado de ajuste de reposo definido por el usuario. El mando a distancia muestra "1" hora, la pantalla de temperatura muestra la temperatura correspondiente de la última curva de reposo y parpadea (el ajuste de fábrica original aparece en el primer uso).
(2) Ajuste las teclas de control ∧ y ∨ para cambiar la temperatura programada para la primera hora de reposo. Después de ajustar la temperatura, pulse la tecla Turbo para confirmar
(3) El modo de reposo aumenta automáticamente en el mando a distancia a la 2 ^a , 3 ^a hora de reposo y así sucesivamente cada vez que se pulsa la tecla Turbo;
(4) Repita los pasos anteriores (2)-(3) hasta que termine el ajuste de temperatura de reposo de 8 horas. El mando a distancia reanuda la pantalla del temporizador original y la pantalla de temperatura vuelve al ajuste original.

El programa de reposo se puede comprobar seleccionando el modo Sleep (3, manteniendo pulsada la tecla Turbo y después volviendo a pulsar esta tecla para revisar las temperaturas del programa de reposo sin pulsar la tecla de control ∧ o ∨

En este modo, si no se pulsa ninguna tecla durante 10 segundos, la pantalla vuelve al funcionamiento normal.

11 Tecla ION-Filter

Pulse esta tecla para encender y apagar la función Cold Plasma y la función Plasma Dust Collector.

+ aparece en el mando a distancia si se seleccionan las funciones Cold Plasma y Plasma Dust Collector.

12 Tecla I Feel

Pulse esta tecla para encender la función I Feel; el símbolo ((RS)) aparece en el mando a distancia.

El mando a distancia envía la información de temperatura a la unidad interior cada diez (10) minutos. El acondicionador de aire funciona para alcanzar la temperatura ajustada en la ubicación del mando a distancia.

Púlsela de nuevo si desea cancelar esta función.

13 Tecla X-Fan

Pulse esta tecla en el modo COOL o DEHUMIDIFY para activar la función X-Fan. El símbolo aparece en el mando a distancia. Después de apagar la unidad, el ventilador interior sigue funcionando durante 10 minutos a baja velocidad para secar la unidad interior y evitar la aparición de moho y bacterias.

Púlsela de nuevo si desea cancelar esta función.

14 Tecla Clock

Pulse este botón y el símbolo Clock ① parpadeará. Puede pulsar las teclas Control ∧y ∨ para seleccionar la hora que desee.

15 Tecla Light

Pulse este botón para encender o apagar los pilotos indicadores de la unidad interior.

La situación normal al arrancar es encendido.

16 Tecla Timer On

Pulse la tecla Timer On para ajustar el temporizador o la hora de inicio, ON parpadea en la pantalla. Pulse la tecla de control ∧ o ∨ para ajustar la hora de inicio.

Pulse esta tecla de nuevo para cancelar la función Timer On; el símbolo ON desaparece.

Confirme los ajustes del temporizador pulsando la tecla Timer On, o espere 5 segundos después de seleccionar la hora deseada; el símbolo ON aparece de forma permanente.

La hora predeterminada del temporizador es 8:00 AM.

17 Tecla Timer Off

Pulse esta tecla para pasar al ajuste de Time Off, en cuyo caso el símbolo OFF parpadea. La forma de ajuste es la misma que para Time On.

La hora predeterminada del temporizador es 5:00 PM.

Indicador de la pantalla del mando a distancia

1 Indicador de transmisión:

Muestra durante 1 segundo cuándo el mando a distancia transmite señales a la unidad interior.

2 Pantalla de la función Quiet

Aparece cuando se selecciona la función Quiet.

3 Pantalla de la función Turbo

Muestra cuándo la función Turbo está seleccionada.

4 Pantalla Fan Speed (velocidad del ventilador)

Muestra la velocidad seleccionada para el ventilador en el orden siguiente:

En la velocidad Auto, sólo aparece el símbolo AUTO.

5 Pantalla Mode

Muestra el modo de funcionamiento actual en el orden siguiente:

6 Pantalla de la función lon-Filter

Se enciende pulsando la tecla ION-Filter.

Púlsela de nuevo para apagarla.

7 Pantalla de la función Sleep

Muestra los tres modos de reposo en el orden siguiente cuando se selecciona esta función pulsando la tecla Sleep.

8 Pantalla de oscilación horizontal

Muestra cuándo la función Swing horizontal está seleccionada.

9 Pantalla de estado de luz

Aparece cuando los pilotos de la unidad interior se encienden.

La situación normal al arrancar es encendido.

10 Pantalla de la función X-Fan

Aparece cuando se activa la función X-Fan.

11 Indicador de calefacción 8°C

Aparece cuando las teclas ION-Filter y Clock se pulsan simultáneamente para pasar al funcionamiento con poco calor en el modo HEAT.

12 Indicador de bloqueo remoto

Aparece cuando se bloquea el mando a distancia.

13 Pantalla de oscilación vertical

Aparece cuando se selecciona la función Swing vertical.

14 Pantalla de la función I Feel

Muestra cuando la función I Feel está activada.

15 Pantalla Timer On/Off

ON aparece cuando se selecciona la función Timer On

OFF aparece cuando se selecciona la función Timer Off

16 Pantalla Time

Muestra la hora del reloj (se debe ajustar) y/o la hora de encendido/apagado del temporizador.

17 Pantalla Temperature

Muestra la temperatura ajustada en °C o °F.

Primer uso

1 Cerciórese de que el aparato está enchufado a la red y que le llega corriente.

2 Asegúrese de que las pilas se han introducido correctamente en el mando a distancia (los pilotos del mando están encendidos).

3 Ajuste la hora con las teclas de Control y confirme pulsando la tecla Clock (reloj).

4 Apunte con el mando a distancia a la unidad interior y pulse el botón ON/OFF para encender la unidad.

El modo de funcionamiento predeterminado es AUTO. Tras seleccionar el modo de funcionamiento con el mando a distancia, las condiciones de trabajo se guardan en la memoria del microordenador de la unidad. La próxima vez, el acondicionador de aire comenzará a funcionar en el mismo modo cuando pulse la tecla ON/OFF del mando a distancia.

consejos e información

En caso de corte de alimentación o si se apaga el aparato al quitar el cable de alimentación, o incluso cuando se cambien las pilas del mando a distancia, el microprocesador vuelve al modo AUTO.

Uso del mando a distancia

Funcionamiento automático

Cuando está seleccionado el modo AUTO, el acondicionador de aire selecciona automáticamente COOL, HEAT (en su caso) o FAN sólo, en función de la temperatura ambiente o programada.

Inicio

1 Tecla ON/OFF (encendido/apagado)

Pulse este botón para encender el acondicionador de aire. El indicador de temperatura de la pantalla de la unidad interior se enciende.

2 Tecla Mode

Púlsela para seleccionar AUTO.

Parada

1 Tecla ON/OFF (encendido/apagado)

Pulse de nuevo este botón para apagar el acondicionador de aire. La lámina horizontal vuelve a la posición de apagado.

Si el modo AUTO no produce la temperatura ambiente que se desea, puede seleccionar manualmente las condiciones que prefiera.

consejos e información

- En el modo AUTO la temperatura no se puede ajustar.

Modo de deshumidificación

El modo DEHUMIDIFY (deshumidificación) funciona según la diferencia entre la temperatura ajustada y la actual.

La temperatura se regula al tiempo que tiene lugar la deshumectación, activando y desactivando el modo de enfriamiento (COOLING) o de solo ventilador (FAN only).

Inicio

1 Tecla ON/OFF (encendido/apagado)

Pulse este botón para encender el acondicionador de aire.

El indicador de temperatura de la pantalla de la unidad interior se enciende.

2 Tecla Mode

Púlsela para seleccionar DEHUMIDIFY.

3 Teclas Control

Programe la temperatura que desee. Normalmente ajustado entre 21°C y 28°C.

Parada

1 Tecla ON/OFF (encendido/apagado)

Pulse de nuevo este botón para apagar el acondicionador de aire. La lámina horizontal vuelve a la posición de apagado.

consejos e información

• En el modo DEHUMIDIFY, la velocidad del ventilador se establece en Low (baja); la función Turbo no se puede utilizar.
• En el modo DEHUMIDIFY, Sleep 2 y Sleep 3 no se pueden activar.

Funcionamiento del ventilador

Cuando se selecciona el modo FAN el acondicionador de aire sólo ventila el aire interior.

1 Tecla ON/OFF (encendido/apagado)

Pulse este botón para encender el acondicionador de aire.

El indicador de temperatura de la pantalla de la unidad interior se enciende.

2 Tecla Mode

Púlsela para seleccionar FAN (ventilador).

3 Tecla Fan

Pulse para seleccionar la velocidad deseada del ventilador entre: Auto, Low (baja), Medium (media) y High (alta).

La velocidad predeterminada es Auto.

Parada

1 Tecla ON/OFF (encendido/apagado)

Pulse de nuevo este botón para apagar el acondicionador de aire. La lámina horizontal vuelve a la posición de apagado.

consejos e información

• La temperatura no se puede ajustar a través del mando a distancia en el modo FAN.
• No aparece ninguna indicación de velocidad del ventilador en el mando a distancia si se ha seleccionado la velocidad Auto.

Funcionamiento de enfriamiento y calefacción

Inicio

1 Tecla ON/OFF (encendido/apagado)

Pulse este botón para encender el acondicionador de aire.

El indicador de temperatura de la pantalla de la unidad interior se enciende.

2 Tecla Mode

Pulse para seleccionar el modo COOL o HEAT (solo para modelo con bomba de calor).

3 Teclas Control

Programe la temperatura que desee. Normalmente ajustado entre 21°C y 28°C.

4 Tecla Fan

Pulse para seleccionar la velocidad deseada del ventilador entre: Auto, Low, Medium-low, Medium, Medium high y High.

La velocidad predeterminada es Auto.

5 Teclas Swing -V y Swing -H

Pulse para seleccionar la dirección del flujo de aire.

Parada

1 Tecla ON/OFF (encendido/apagado)

Pulse de nuevo este botón para apagar el acondicionador de aire. La lámina horizontal vuelve a la posición de apagado.

i consejos e información

No aparece ninguna indicación de velocidad del ventilador en el mando a distancia si se ha seleccionado la velocidad Auto.

Ajustes del temporizador

Funcionamiento de Timer On

1 Pulse la tecla Timer-On,

8:00" parpadea en la pantalla del mando a distancia en el primer uso del Timer-On. De lo contrario, parpadea la última hora ajustada.

2 Ajuste la hora pulsando las teclas Control:

^ Adelante ∨ Hacia atrás

Cada vez que se pulsan las teclas, la hora se incrementa o decrementa 1 minuto.

Al mantener pulsada la tecla, se desplaza más rápidamente por la hora.

3 Apunte con el mando a distancia a la unidad interior y confirme la hora ajustada pulsando la tecla Timer-On.

① ON permanece en la pantalla del mando a distancia.

Cancelar los ajustes

Apunte con el mando a distancia a la unidad interior y pulse de nuevo la tecla Timer-On.

Asegúrese de que el símbolo ON del mando a distancia está apagado.

Funcionamiento de Timer Off

1 Pulse la tecla Timer-Off,

5:00" OFF (para el primer uso) o la hora ajustada previamente parpadea en la pantalla del mando a distancia.

2 Ajuste la hora pulsando las teclas Control:

^ Adelante ∨ Hacia atrás

Cada vez que se pulsan las teclas, la hora se incrementa o decrementa 1 minuto.

Al mantener pulsada la tecla, se desplaza más rápidamente por la hora.

3 Apunte con el mando a distancia a la unidad interior y confirme la hora ajustada pulsando la tecla Timer-Off.

OFF permanece en la pantalla del mando a distancia.

Cancelar los ajustes

Apunte con el mando a distancia a la unidad interior y pulse de nuevo la tecla Timer-Off. Asegúrese de que el símbolo OFF del mando a distancia está apagado.

consejos e información

- La duración de la función del temporizador ajustada con el mando a distancia depende de la hora del reloj. Asegúrese de que el reloj del mando a distancia está correctamente ajustado para evitar errores de funcionamiento.

- El tiempo de funcionamiento eficaz ajustado con el mando a distancia se limita a 24 horas.

Ejemplos de ajustes del temporizador

Funcionamiento de Timer On (inicio del temporizador)

Se recomienda usar esta función cuando se desea que la unidad se encienda automáticamente antes de volver a casa. El acondicionador de aire comienza automáticamente a funcionar a la hora seleccionada.

Ejemplo: Son las 8:00 y desea que el acondicionador de aire empiece a funcionar a las 18:00.

1 Pulse la tecla Timer-On.

2 Ajuste la hora que desee pulsando repetidamente o manteniendo pulsadas las teclas Control hasta que 18:00:00 aparezca en la pantalla del mando a distancia.

ON

3 Confirme la hora apuntando con el mando a distancia a la unidad interior y pulsando de nuevo la tecla Timer On.

① ON permanece en la pantalla del mando a distancia.

Funcionamiento de Timer Off (fin del temporizador)

Se recomienda usar esta función cuando se desea que la unidad se apague automáticamente para ir a dormir.

El acondicionador de aire se detiene automáticamente a la hora seleccionada.

Ejemplo: Son las 6:00 PM y desea que el acondicionador de aire empiece a funcionar a las 11:55 PM.

1 Pulse la tecla Timer-Off.

2 Ajuste la hora que desee pulsando repetidamente o manteniendo pulsadas las teclas Control hasta que 11:55 PM aparezca en la pantalla del mando a distancia.

OFF

3 Confirme la hora apuntando con el mando a distancia a la unidad interior y pulsando de nuevo la tecla Timer Off.

OFF permanece en la pantalla del mando a distancia.

Temporizador combinado

Timer On → Timer Off

(Functionamiento en la secuencia Desactivación - Inicio - Parada)

Se recomienda usar esta función cuando desee encender el acondicionador de aire antes de despertarse y apagarlo después de salir de casa.

Ejemplo: Son las 10:00 PM y desea que el acondicionador de aire se encienda a las 6:30 AM y se pare a las 9:30 AM.

1 Pulse la tecla Timer-On.

2 Ajuste la hora que desee pulsando repetidamente o manteniendo pulsadas las teclas Control hasta que 6:30 AM aparezca en la pantalla del mando a distancia.

ON

3 Confirme la hora apuntando con el mando a distancia a la unidad interior y pulsando de nuevo la tecla Timer On.

4 Pulse la tecla Timer Off.

5 Ajuste la hora que desee pulsando repetidamente o manteniendo pulsadas las teclas Control hasta que 09:30:00 AM aparezca en la pantalla del mando a distancia.

OFF

6 Confirme la hora apuntando con el mando a distancia a la unidad interior y pulsando de nuevo la tecla Timer Off.

ON OFF aparece en el mando a distancia y la función se activa.

Timer Off → Timer On

(Funcionamiento en la secuencia Activación - Parada - Inicio)

Se recomienda usar esta función cuando desee apagar el acondicionador de aire después de irse a la cama y encenderlo de nuevo antes de despertarse por la mañana o al volver a casa.

Ejemplo: Son las 8:00 AM y desea que el acondicionador de aire se apague a las 9:30 AM y se vuelva a poner en marcha a las 6:00 PM.

1 Pulse la tecla Timer Off.

2 Ajuste la hora que desee pulsando repetidamente o manteniendo pulsadas las teclas Control hasta que 9:30 AM aparezca en la pantalla del mando a distancia.

OFF

3 Confirme la hora apuntando con el mando a distancia a la unidad interior y pulsando de nuevo la tecla Timer-Off.

4 Pulse la tecla Timer-On.

5 Ajuste la hora que desee pulsando repetidamente o manteniendo pulsadas las teclas Control hasta que 6:00 PM aparezca en la pantalla del mando a distancia.

ON

6 Confirme la hora apuntando con el mando a distancia a la unidad interior y pulsando de nuevo la tecla Timer On.

ON OFF aparece en el mando a distancia y la función se activa.

Ajuste del reloj

Antes de poner el acondicionador de aire en funcionamiento programe el reloj del mando a distancia siguiendo los procedimientos que se recogen en esta sección. El panel del reloj del mando a distancia presenta la hora, independientemente de que el acondicionador de aire esté o no funcionando.

Una vez introducidas las pilas en el mando a distancia, 12:00\~ aparece y empieza a parpadear.

1 Teclas Control

Pulse las teclas de control para ajustar la hora.

^ Adelante

V Hacia atrás

Cada vez que se pulsan las teclas, la hora se incrementa o decrementa 1 minuto.

Al mantener pulsada la tecla, se desplaza más rápidamente por la hora.

2 Tecla Clock

Cuando alcance la hora deseada, pulse la tecla Clock de nuevo o después de 5 segundos sin funcionar; la hora del reloj deja de parpadear y el reloj se ajusta.

3 Poner en hora el reloj

Pulse la tecla de reloj Clock; el símbolo del reloj comienza a parpadear.

Siga los pasos 1 y 2 para ajustar la nueva hora.

i consejos e información

• El temporizador del reloj utiliza el modo horario de 12 horas.
• La hora predeterminada del mando a distancia son las 12:00 PM y vuelve a esta hora cuando se cambian las pilas.

Funcionamiento de I Feel

El mando a distancia funciona como un termostato remoto que ofrece un control preciso de la temperatura y la máxima comodidad.

Apunte con el mando a distancia a la unidad interior y pulse la tecla I Feel; la unidad interior emite un pitido para confirmar que la función está activada.

El símbolo I Feel ((rs)) permanece en la pantalla del mando a distancia hasta que se vuelve a pulsar la tecla I Feel.

El acondicionador de aire funciona para alcanzar la temperatura ajustada en la ubicación del mando a distancia.

El mando a distancia envía la información sobre la temperatura en su ubicación a la unidad interior cada diez (10) minutos. El acondicionador de aire abandona el modo I FEEL y vuelve al modo normal si no se recibe información sobre la temperatura del mando a distancia durante once (11) minutos consecutivos.

Modo ION-Filter

Pulse la tecla ION-Filter para activar las funciones Cold Plasma y Plasma Dust Collector. El símbolo + permanece en la pantalla del mando a distancia hasta que se vuelve a pulsar la tecla ION-Filter.

El generador Cold Plasma libera plasma que contribuye a eliminar bacterias, virus, polvo y otros agentes nocivos del aire.

El colector de polvo de plasma puede atrapar partículas finas como polvo, humo y polen del flujo de aire para mantener limpio el aire de la estancia.

Este función está recomendada cuando la calidad del aire interior es baja.

i consejos e información

• El ajuste predeterminado para el mando a distancia es ON cuando el mando está encendido.
• No es necesario utilizar esta función cuando la calidad del aire de la estancia es buena.
• Limpie el colector cada tres a seis meses según las condiciones.

Uso de la unidad interior

Opciones adicionales

1 Función de rearranque inteligente

El acondicionador de aire se reanuda automáticamente con los ajustes anteriores tras un eventual corte de corriente.

2 Panel extraíble

El panel frontal de la unidad interior puede quitarse fácilmente para su limpieza y mantenimiento.

3 Protección y diagnóstico automáticos

Este acondicionador de aire puede detectar averías y mostrar el diagnóstico en la pantalla de la unidad interior por medio de un código de error.

El acondicionador de aire cambia el funcionamiento automáticamente para la protección automática.

Control de dirección del flujo de aire

Ajuste la dirección del flujo de aire correctamente para evitar situaciones poco agradables o cambios de temperatura en la habitación.

La lámina horizontal y la vertical se pueden ajustar con el mando a distancia.

Para ajustar automáticamente la dirección del flujo de aire vertical (arriba/abajo)

1 Ejecute esta función con el aparato funcionando.
2 Pulse la tecla Swing-V del mando a distancia: la lámina horizontal oscila hacia arriba y hacia abajo automáticamente.

3 Cuando la lámina se mueva en la dirección deseada, pulse de nuevo la tecla Swing-V para que la lámina permanezca donde se encuentra.
4 Pulse la tecla Swing-V de nuevo para que la lámina empiece a oscilar hacia arriba y hacia abajo automáticamente.

Para ajustar automáticamente la dirección del flujo de aire horizontal (izquierda/derecha)

1 Ejecute esta función con el aparato funcionando.
2 Pulse la tecla Swing-H del mando a distancia: la lámina vertical oscila a izquierda y derecha automáticamente.
3 Cuando la lámina se mueva en la dirección deseada, pulse de nuevo la tecla Swing-H para que la lámina permanezca donde se encuentra.

4 Pulse la tecla Swing-H de nuevo para que la lámina empiece a oscilar hacia arriba y hacia abajo automáticamente.

Rango Flujo de aire izquierda y derecha

precaución

• Las teclas Swing-V y Swing-H se desactivan cuando el acondicionador de aire no está funcionando (incluso cuando se haya seleccionado Timer On).
• No tenga el acondicionador de aire funcionando durante mucho tiempo con el flujo de aire orientado hacia abajo en el modo COOL o DEHUMIDIFY.

De lo contrario, puede producirse condensación en la superficie de la lámina horizontal y provocar que caiga humedad sobre el suelo o los muebles.

• No mueva la lámina horizontal ni vertical manualmente. Utilice siempre las teclas Swing-V y Swing-H. Si se mueven las láminas manualmente, puede provocar averías durante el funcionamiento. Si la lámina funciona mal, detenga el acondicionador de aire y arránquelo de nuevo.
• El ángulo de abertura de la lámina horizontal no debe establecerse demasiado pequeño, dado que puede menoscabar el rendimiento de enfriamiento o calefacción debido a lo restringido de la zona para el flujo de aire.
• No utilice el acondicionador de aire con las láminas horizontales en posición cerrada.
• Si el acondicionador de aire está conectado al suministro eléctrico (funcionamiento inicial), la lámina horizontal puede emitir un sonido por espacio de 10 segundos, lo que puede considerarse normal.

Funcionamiento de emergencia

Cuando el mando a distancia se ha perdido o no funciona, use el interruptor manual de la unidad interior. El acondicionador de aire funcionará en modo AUTO y el ajuste de temperatura o la velocidad del ventilador no podrán cambiarse.

1 Abra el panel frontal.

2 Pulse la tecla Manual Control para pasar al modo AUTO. El acondicionador de aire selecciona automáticamente los modos COOL, HEAT (sólo modelos con bomba de calor) y FAN en función de la temperatura ambiente para lograr el mayor confort.

3 Pulse de nuevo la tecla Manual Control para apagar el acondicionador de aire.

El modo de funcionamiento se observa en la siguiente tabla.

Modo	Modelo	Ajuste de la temperatura	Velocidad del ventilador
AUTO	Enfriamiento 25°C (COOL, FAN) AUTO
AUTO	Bomba de calor	25°C (COOL, FAN) AUTO
AUTO	Bomba de calor	20°C (HEAT) AUTO

Temperatura de funcionamiento

El rango de temperaturas de funcionamiento es el siguiente:

	Lado interiorDB/WB (°C)	Lado exteriorDB/WB (°C)
Enfriamiento máximo 32/23 43/26
Enfriamiento mínimo 21/15 21/-
Calor máximo 27/- 24/18
Calor mínimo 20/- -5/-6

El rango de temperaturas (temperatura exterior) para el modelo de sólo enfriamiento es de 16°C\~48°C; para el modelo con bomba de calor de -15°C\~48°C.

Si el acondicionador de aire se usa sin tener en cuenta las condiciones anteriores, cabe la posibilidad de que ciertas características de seguridad, cuya función es la de proteger, se activen y fuercen al aparato a funcionar mal.

Funcionamiento óptimo

Si desea alcanzar un rendimiento óptimo deberá observar lo siguiente:

• Ajuste correctamente el sentido de flujo del aire de forma que no quede dirigido a las personas.
• Ajuste la temperatura para alcanzar el mayor grado de comodidad posible. No ajuste el aparato a temperaturas demasiado elevadas.
• Cierre las puertas y las ventanas cuando esté en los modos COOL o HEAT, ya que de lo contrario el rendimiento puede verse afectado.
• Use las teclas Timer On y Timer Off del mando a distancia para seleccionar la hora deseada de encendido y apagado.
• No coloque ningún objeto junto a la entrada o salida de aire, dado que la eficacia del aparato puede verse reducida y puede incluso dejar de funcionar.
• Limpie con frecuencia los filtros de aire, ya que de lo contrario el rendimiento del enfriamiento o de la calefacción puede verse reducido.

Limpieza y mantenimiento

Instalación/cambio de las pilas

1 Presione la tapa posterior del mando a distancia.
2 Saque las baterías antiguas.

3 Inserte dos nuevas pilas secas AAA de 1,5 V y preste atención a la polaridad.
4 Cierre la tapa posterior del mando a distancia.

i consejos e información

• Al cambiar las pilas, no utilice otras viejas o de diferente especificación, de lo contrario puede que el mando a distancia no funcione bien.
• Si no va a utilizar el mando a distancia durante un tiempo, saque las pilas, ya que las antiguas pueden sulfatarse y dañar el mando.
• Un uso normal de las pilas proporciona una vida útil media de aproximadamente seis meses.
• Si el mando a distancia no funciona con normalidad, quite las pilas y vuelva a colocarlas. Si persiste el funcionamiento anómalo, cámbielas por otras nuevas.

Mantenimiento

Se deben realizar periódicamente las siguientes operaciones de mantenimiento.

Artículos	Operaciones de mantenimiento	Frecuencia recomendada
Filtro de polvo Limpieza Mensualmente o con mayor frecuencia si fuera necesario
Colector de polvo de plasma	Limpieza Cada 3	meses o con mayor frecuencia si fuera necesario
Filtros ambientadores	Sustituya o limpie	Cada 3 meses o con mayor frecuencia si fuera necesario
Carcasa del aparato	Limpieza Mensualmente o con mayor frecuencia si fuera necesario
Bandeja de recogida de agua y tuberías de evacuación	Limpiar y verificar si hay obstrucciones	Al principio de cada estación antes de ponerlo en funcionamiento*
Bobinas interior y exterior	Limpieza Al principio de cada estación antes de ponerlo en funcionamiento*

* Esta operación debe llevarla a cabo únicamente personal cualificado.

advertencia

- Apague el acondicionador de aire y desconecte el suministro eléctrico antes de proceder a la limpieza. De lo contrario, puede causar incendios o descargas eléctricas.

Limpieza de la unidad interior y el mando a distancia

• Utilice un paño seco para limpiar la unidad interior y el mando a distancia.
• Puede utilizar un paño humedecido con agua fría para limpiar la unidad interior si está muy sucia.
• El panel frontal de la unidad interior puede quitarse y limpiarse con agua. Después pase un paño seco.
• No utilice cepillos, papel de lija ni elementos de pulido para limpiar la unidad, ya que puede causar daños.
• No utilice un paño tratado químicamente ni un paño de quitar el polvo para limpiar el aparato.
• No utilice disolventes, diluyentes, polvo para pulir ni disolventes similares para la limpieza. Pueden causar roturas o deformaciones en la superficie de plástico.
• Nunca utilice agua caliente a más de 40°C para limpiar el panel frontal, ya que puede causar deformaciones o decoloraciones.

Limpieza de los filtros

Nota: Hay que desconectar el suministro eléctrico antes de proceder a la limpieza.

Un filtro contra el polvo que esté atascado reduce la eficacia de enfriamiento o calefacción del aparato. Limpie el filtro mensualmente o con mayor frecuencia si fuera necesario.

1 Levante el panel frontal de la unidad interior hasta un ángulo en el que se pare con soporte total del marco.

2 Sujete el asa del filtro de polvo y levántelo ligeramente para sacarlo del portafiltros.

3 Tire después del filtro hacia abajo para extraerlo de la unidad interior.

4 Limpie el filtro de polvo con una aspiradora o agua y, seguidamente, séquelo en un lugar fresco.

5 Los filtros ambientadores (en su caso) como el filtro de carbón activo, el biofiltro, el filtro de vitamina C, el filtro HEPA o el filtro de plata iónica están fijados al soporte del filtro de polvo.

Retire los filtros ambientadores del marco del soporte del filtro.

Limpie los filtros ambientadores como mínimo cada tres (3) meses y cámbielos cada 6 meses.

Límpielos con una aspiradora en la medida de lo posible.

6 Vuelva a colocar los filtros ambientadores en su sitio.

7 Vuelva a colocar la parte superior del filtro de polvo 3 Levante con cuidado el depósito y sáquelo del en la unidad, teniendo cuidado para que los bordes izquierdo y derecho queden debidamente alineados y coloque en su sitio los filtros de polvo.

Limpieza del colector de polvo de plasma

advertencia

- Apague el acondicionador de aire y desconecte el suministro eléctrico durante al menos 60 segundos antes de proceder a la limpieza. De lo contrario, puede causar incendios o descargas eléctricas.

1 Saque los filtros de polvo fuera de la unidad interior.

2 Sujete el asa del filtro de polvo y levántelo ligeramente para sacarlo del portafiltros.

4 Ponga el depósito de polvo en agua templada con un poco de detergente neutro durante diez minutos como mínimo y después límpielo con un cepillo suave. Aclare con agua limpia después de asegurarse de que el depósito está limpio; séquelo completamente y vuelva a instalarlo en el marco del colector de polvo.

5 Asegúrese de que el depósito está correctamente sujeto al marco y de que los dos clips del depósito están enganchados en su sitio.

6 Vuelva a colocar los filtros e instale el panel frontal.

advertencia

• Al limpiar la unidad asegúrese primero de que el suministro eléctrico y el disyuntor se han apagado durante al menos 60 segundos.
• No utilice aire de alta presión para aspirar el colector de polvo de plasma a fin de evitar daños y lesiones en los ojos y el colector.
• No exponga el colector directamente a la luz solar ni lo coloque cerca del fuego, ya que podría provocar daños y deformaciones.
• Procure no romper el filamento de tungsteno durante el funcionamiento y evite frotar con fuerza el colector de polvo.
• No utilice detergentes muy corrosivos para limpiar el colector de polvo.
• Asegúrese de que el colector está completamente seco antes de volverlo a instalar en la unidad interior a fin de evitar fugas eléctricas.

Limpieza del generador de plasma frío

No toque ni intente limpiar el generador de plasma frío por sí mismo, ya que puede provocar descargas eléctricas.

Póngase en contacto con personal cualificado o con el centro de servicio técnico Electrolux para la limpieza o la sustitución en caso necesario.

Mantenimiento general

Si el acondicionador de aire no va a usarse durante un largo período de tiempo:

• Póngalo en funcionamiento en el modo de solo ventilador (FAN) durante aproximadamente 1 ó 2 horas para que la unidad se seque completamente.
• Apague el aparato y tire del enchufe. Saque las baterías del mando a distancia.
• La unidad exterior requiere limpieza y mantenimiento periódicos. No intente hacerlo usted mismo. Diríjase a su distribuidor o técnico de servicio.

Comprobaciones antes de la puesta en funcionamiento

• Asegúrese de que el cableado no está roto ni desconectado.
• Asegúrese de que el filtro de polvo está instalado.
• Asegúrese de que la entrada o salida de aire no están bloqueadas si el aparato no se ha usado durante mucho tiempo.

advertencia

• No toque las partes metálicas de la unidad al sacar el filtro. Pueden producirse lesiones al manipular bordes de metal afilados.
• No utilice agua para limpiar el interior del acondicionador de aire. El contacto con el agua puede destruir el aislamiento y acarrear posibles descargas eléctricas.
• Al limpiar el aparato asegúrese primero de que el suministro eléctrico y el disyuntor están apagados.

Consejos de funcionamiento

Cabe la posibilidad de que durante un funcionamiento normal se produzcan los siguientes sucesos:

1. Protección del acondicionador de aire.

• Protección del compresor

El compresor no puede volver a arrancar antes de que transcurran 3 minutos después de pararse.

- Anticongelación

Si la unidad funciona en el modo COOL y a baja temperatura ambiente, puede formarse escarcha en el condensador. Cuando la temperatura del condensador baja por debajo de los 0°C, el compresor se detiene para proteger la unidad.

- Descongelar

En la unidad exterior puede formarse hielo durante el ciclo de calefacción, cuando la temperatura exterior es baja y cuando la humedad es elevada, lo que conlleva una reducción de la eficacia calefactora.

En estos casos el acondicionador de aire dejará de calentar y comenzará a deshelar automáticamente. El periodo necesario para la descongelación puede variar entre 3 y 12 minutos.

Durante la descongelación, los motores de ventilación de la unidad interior y exterior se paran, el indicador interior parpadea "H1" y la unidad exterior puede emitir vapores. No se trata de ninguna avería. Una vez terminada la descongelación, el modo de calefacción se recupera automáticamente.

• Protección contra el aire frío

En el modo HEAT, el ventilador interior no funciona para evitar que se introduzca aire frío en la habitación (durante 5 minutos), si el condensador interior no alcanza una temperatura mínima en los siguientes casos:

(1) El modo de calefacción acaba de empezar.
(2) Exactamente después de que la descongelación automática termine.
(3) Calefacción a baja temperatura.

2. Suave brisa

La unidad interior puede seguir funcionando para aspirar el calor residual de la unidad en las situaciones siguientes:

(1) En el modo HEAT, la temperatura alcanza el valor de ajuste, el compresor se para y el ventilador interior sigue funcionando durante 60 segundos.
(2) En el modo HEAT, la unidad se apaga, el compresor se para y el ventilador interior sigue funcionando durante 10 segundos.

3. De la unidad interior sale una neblina blanca.

- Puede generarse una neblina blanca debido a la gran diferencia de temperatura entre la

entrada y la salida de aire en el modo COOL en un entorno interior que tenga una elevada humedad relativa.

- Esta neblina blanca puede generarse por la humedad generada en el proceso de descongelación cuando el acondicionador arranca en el modo HEAT tras la descongelación.

4. El acondicionador de aire emite un ligero ruido

• Puede oírse un ligero silbido cuando el compresor funciona o deja de hacerlo. Este sonido es el del refrigerante al fluir o detenerse.
• Puede oírse un ligero “chirrido” al funcionar el compresor o al dejar de hacerlo. Ello se debe a la dilatación por el calor y a la contracción por el frío de las partes de plástico del aparato cuando la temperatura cambia.
• Puede que se oiga un ruido ocasionado por la lámina al volver a su posición original al encender el suministro eléctrico.

5. La unidad interior expulsa polvo.

Esto es normal cuando el acondicionador de aire no se ha usado desde hace tiempo o cuando se pone en funcionamiento por primera vez.

6. De la unidad interior sale un olor peculiar.

Ello se debe a que la unidad interior emite olores ocasionados por los materiales de construcción, muebles o humos.

7. El acondicionador de aire pasa del modo COOL o HEAT al de solo FAN (ventilador).

Al llegar la temperatura interior al valor ajustado, el compresor se para automáticamente y el acondicionador de aire cambia al modo de ventilador (FAN).

El compresor volverá a funcionar cuando la temperatura interior suba en el modo COOL o baje en el de HEAT hasta alcanzar el punto de ajuste seleccionado.

8. Condensación

Es probable que se forme agua de condensación en la salida de aire si se enfría o seca durante mucho tiempo cuando la humedad relativa es de más del 80% (con las puertas y ventanas abiertas).

Ajuste la lámina vertical al ángulo máximo (respecto al suelo) y seleccione el modo de velocidad del ventilador High (alta). Cierre puertas y ventanas.

1. La iluminación o el teléfono inalámbrico de un vehículo funcionando en las cercanías puede ocasionar un funcionamiento incorrecto del aparato. Desconecte la unidad del suministro eléctrico y, seguidamente, vuelva a conectarla. Pulse la tecla ON/OFF del mando a distancia para reiniciar el funcionamiento.

10. Función del ventilador X-Fan

La unidad interior puede seguir funcionando después de apagarla pulsando el botón ON/OFF.

Compruebe si se ha apagado la función X-Fan.

Solución de problemas

El acondicionador de aire no lo puede reparar el usuario. Las reparaciones incorrectas pueden causar incendios o descargas eléctricas. Póngase en contacto con un centro de servicio autorizado para obtener una reparación profesional.

advertencia

Si se produce alguna de las siguientes situaciones, pare inmediatamente el acondicionador de aire, desconecte la alimentación y póngase en contacto con el centro de servicio técnico.

• Si aparece un código de error en la pantalla de la unidad interior.
• El indicador de corriente u otros indicadores parpadean rápidamente y no se puede detener desconectando la alimentación y volviendo a encenderla.
• El fusible se funde o el disyuntor salta con frecuencia.

• Se ha salpicado agua u otros líquidos a la unidad.
• La unidad pierde agua.
- Se produce un sonido brusco durante el funcionamiento.
• Se emiten olores fuertes durante el funcionamiento.
- El cable de alimentación y el enchufe están sobrecalentados.
- Otras situaciones anómalas.

La presión del sistema de refrigeración es baja y puede provocar roturas en la unidad. Solicite a un instalador cualificado que lo supervise.

Anomalías Causa	¿Qué se debe hacer?
La unidad no se inicia	Fallo de alimentación Espere a que se restablezca el servicio.
	Puede que la unidad se haya desenchufado.	Asegúrese de que está correctamente enchufada.
	Puede que el fusible se haya fundido. Cambie el fusible.
	La tensión es demasiado alta o demasiado baja.	Solicite que un profesional pruebe la tensión.
	Puede que las pilas del mando a distancia se hayan agotado.	Cambie las pilas.
	La hora que ha seleccionado para el temporizador no es correcta.	Espere o canceled el ajuste del temporizador.
La unidad no enfría o no calienta bien la habitación (en su caso), al tiempo que sale aire del acondicionador.	El ajuste de la temperatura no es apropiado.	Defina correctamente la temperatura. Para obtener más información, consulte el apartado “Uso del mando a distancia”.
	El filtro de aire está bloqueado. Limpie el filtro.
	Las puertas o ventanas están abiertas. Cierre puertas y ventanas.
	La entrada o salida de aire de la unidad interior o exterior están bloqueadas.	Quite las obstrucciones antes de volver a arrancar el aparato.
	Se ha activado la protección de 3 minutos del compresor.	Espere 3 minutos.
Si el problema no se ha solucionado, póngase en contacto con un distribuidor local o con el centro de servicio al cliente más cercano. Cerciórese de que les informa detalladamente de las averías y del modelo de unidad.

Anomalías	Causa
La unidad no funciona.	La unidad no funciona si se enciende inmediatamente después de apagarse. Esto sirve para proteger la unidad.Espere unos 3 minutos.
Se producen olores.	Es posible que la unidad interior desprenda olores. Es el resultado de los olores de la habitación (como muebles, tabaco, etc.) que ha absorbido la unidad.Póngase en contacto con el centro de servicio técnico para la limpieza si persisten los olores.
Ruido de “agua fluyendo”	El ruido de siseo como agua corriendo es el refrigerante que fluye en el interior de la unidad.
Se genera neblina en el modo COOL.	Durante el modo de enfriamiento, es posible que se genere una suave neblina de la unidad interior debido a la alta temperatura ambiente y a la humedad.Después de un lapso de tiempo, la neblina desaparece a medida que se reduce la temperatura y la humedad.
Crujido	Es el sonido de la fricción causada por la expansión o contracción del panel u otras partes por el cambio de temperatura.
La unidad no se puede encender.	¿Está cortado el suministro eléctrico?¿Está suelto el enchufe? (en su caso)¿Se ha disparado el dispositivo de protección del circuito?¿Es la tensión más alta o más baja? (prueba por parte de técnicos)¿Se ha utilizado correctamente el temporizador (TIMER)?¿Se han agotado las pilas?
El efecto de refrigeración / calefacción es de baja calidad.	¿Es adecuado el ajuste de temperatura?¿Están bloqueadas la entrada o salida de aire?¿Está sucio el filtro?¿Están abiertas las puertas o ventanas?¿Se ha ajustado la velocidad baja del ventilador?¿Hay fuentes de calor en la habitación?

Anomalías	Causa
Fuga de agua de la unidad interior	La humedad es alta.Desbordamiento del agua de condensación.La manguera de desagüe está floja u obstruida.
Fuga de agua de la unidad exterior	Durante el modo de enfriamiento, el agua se condensa alrededor de los tubos y juntas de conexión.Durante el modo de descongelación, el agua descongelada fluye hacia afuera.Durante el modo de calefacción, el agua del condensador gotea hacia afuera.
Ruido de la unidad interior	Ruido emitido cuando el relé del compresor o el ventilador se encienden o apagan.Cuando se inicia o detiene el modo de descongelación, se produce un sonido de flujo de refrigerante en la dirección opuesta.
La unidad interior no puede expulsar aire.	En el modo HEAT, cuando la temperatura del condensador interior es muy baja, el flujo de aire se detiene para evitar el aire frío (en 2 minutos).En el modo HEAT, cuando la temperatura exterior es baja o la humedad es alta, se forma hielo en el condensador exterior. La unidad se descongela automáticamente y la unidad interior para el aire durante unos 2-3 minutos.Durante la descongelación, pueden emitirse vapores o agua.En el modo DEHUMIDIFY, el ventilador interior para el aire durante unos 3-12 minutos para evitar que el agua de condensación se evapore de nuevo.
Humedad en la salida de aire	Si la unidad funciona con humedad elevada durante mucho tiempo, se puede generar humedad en la rejilla de salida del aire y después gotear.

Índice

Parabéns 132

1 Indicador de modo CALOR

2 Indicador de modo FRIO

3 Indicador de temperatura

4 Indicador ON/OFF de funcionamento

5 Indicador de modo DESUMIDIFICAR

15 Indicador de Timer On/Off

Prima para seleccionar AUTO.

Parar

1 Botão ON/OFF

Prima para seleccionar DESUMIDIFICAR.

Prima para seleccionar VENTILADOR.

3 Botão Fan

Direccionador vertical

Limpeza do colector de pó a plasma

aviso
