TB610 Core - Cortadora de césped TROY-BILT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped
Marca	Troy-Bilt
Modelo	TB610 Core
Cilindrada	159 cc
Fuente de alimentación	Gasolina
Ancho de corte	21 pulgadas
Rango de altura de corte	1.5 - 4 pulgadas
Número de posiciones de corte	7
Capacidad de la bolsa de césped	2.5 bushels
Tipo de tracción	Empuje
Tipo de arranque	Arranque manual de retroceso
Tamaño de las ruedas (delanteras/traseras)	8 pulgadas / 10 pulgadas
Dimensiones totales (L x A x A)	60 x 22 x 40 pulgadas
Peso	85 lbs
Capacidad del tanque de combustible	0.95 cuartos
Capacidad de aceite	20 oz
Modos de corte	Triturado, Descarga lateral, Bolsa trasera
Longitud de la cuchilla	21 pulgadas
Tipo de filtro de aire	Prefiltro de espuma
Tipo de bujía	Champion RC12YC
Garantía	3 años limitada

Preguntas frecuentes - TB610 Core TROY-BILT

¿Cómo arranco el cortacésped Troy-Bilt TB610 Core?

Asegúrese de que el tanque de combustible esté lleno de gasolina fresca y que el aceite del motor esté al nivel correcto. Presione el cebador 3 veces, luego tire firmemente del mango de arranque de retroceso hasta que el motor arranque. Si está frío, gire el acelerador a la posición de estrangulamiento.

¿Qué tipo de aceite debo usar?

Use aceite SAE 30 para temperaturas superiores a 40°F (4°C). Para climas más cálidos, 10W-30 también es aceptable. Verifique el nivel de aceite antes de cada uso y cámbielo después de las primeras 5 horas, luego cada 50 horas.

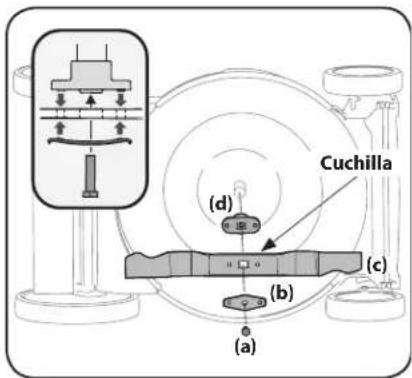

¿Cómo cambio la cuchilla del cortacésped?

Desconecte el cable de la bujía por seguridad. Incline el cortacésped de lado con el filtro de aire hacia arriba. Retire el tornillo de la cuchilla con una llave de vaso. Instale la cuchilla nueva con el borde afilado hacia la plataforma de corte y apriete el tornillo a 45-50 ft-lbs.

¿Por qué no arranca mi cortacésped?

Verifique si la bujía está sucia o desconectada. Asegúrese de que la válvula de cierre de combustible esté abierta y que haya gasolina fresca. También verifique que el filtro de aire esté limpio. Si el motor está ahogado, espere 10 minutos antes de reiniciar.

¿Cómo ajusto la altura de corte?

Cada rueda tiene una palanca de ajuste de altura. Tire de la palanca hacia la rueda y muévala a la posición deseada. Las cuatro ruedas deben ajustarse a la misma altura para un corte uniforme. El rango es de 1.5 a 4 pulgadas en 7 posiciones.

¿Qué combustible debo usar?

Use gasolina sin plomo con un índice de octano de 87 o superior. No use gasolina que contenga más del 10% de etanol (E10). Use siempre combustible fresco para evitar problemas en el motor.

¿Cómo limpio la plataforma de corte?

Después de cada uso, deje que el motor se enfríe. Use una manguera de jardín con una boquilla para rociar agua debajo de la plataforma a través del puerto de lavado (si está equipado). Incline el cortacésped de manera segura y raspe los recortes con un raspador de plástico. Evite usar una lavadora a presión.

¿Cómo debo almacenar el cortacésped para el invierno?

Agregue estabilizador de combustible al tanque y haga funcionar el motor durante 5 minutos. Drene el combustible o vacíe el carburador. Cambie el aceite del motor. Retire la bujía y vierta una cucharada de aceite en el cilindro, luego tire del arrancador lentamente para cubrir el cilindro. Almacene en un lugar seco.

¿Qué características de seguridad tiene el TB610 Core?

El cortacésped está equipado con un control de freno de cuchilla (BBC) que detiene la cuchilla en segundos cuando se suelta el mango. El control de presencia del operador asegura que el motor se apague si se suelta el mango. Siempre use gafas de seguridad y zapatos resistentes al cortar.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas están disponibles en distribuidores de Troy-Bilt o en línea. Las piezas comunes incluyen la cuchilla (número de pieza 742-0690A), el filtro de aire (753-0952) y la bujía (753-0952). Use el número de modelo TB610 Core para la compatibilidad.

MANUAL DE USUARIO TB610 Core TROY-BILT

Cortadora de césped autopropulsada impulsada por tecnología CORE™

Modelo Serie TB 610

18G77

BC

Índice

Medidas de Seguridad......2

Armado e Instalación 7

Controles y Funcionamiento 10

Servicio....12

Solución de Problemas....14

Piezas/Garantía ......Consulte el suplemento que se adjunta por separadot

ADVERTENCIA

LEA Y CUMPLA TODAS LAS REGLAS Y LAS INSTRUCCIONES DE SEGURIDAD DE ESTE MANUAL ANTES DE INTENTAR HACER FUNCIONAR ESTA MÁQUINA.

SI NO RESPETA ESTAS INSTRUCCIONES PUEDE PROVOCAR LESIONES PERSONALES.

NOTA: Este manual del operador abarca numerosos modelos. Las características pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos y el modelo que se ilustra aquí puede diferir del suyo.

Importantes medidas de seguridad

1

¡ADVERTENCIA! Este símbolo indica instrucciones de seguridad importantes que, de no seguirse, pueden poner en peligro su seguridad personal y/o material y

la de otras personas. Lea y cumpla todas las instrucciones de este manual antes de intentar hacer funcionar esta máquina. El incumplimiento de estas instrucciones puede producir lesiones personales. Cuando vea este símbolo.

ITENGA EN CUENTA LAS ADVERTENCIAS!

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las medidas de seguridad contenidas en este manual. Al igual que con

cualquier tipo de equipo motorizado, un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es capaz de amputar dedos, manos y pies y de arrojar objetos extraños con gran fuerza. De no respetar las instrucciones de seguridad siguientes, se pueden ocasionar lesiones graves o la muerte.

PROPOSICIÓN 65 DE CALIFORNIA

iADVERTENCIA!

Este producto contiene una sustancia química que según el Estado de California puede producir cáncer, defectos de nacimiento u otros problemas reproductivos.

Funcionamiento

Funcionamiento general:

1. Lea con atención el contenido de en este manual antes de intentar ensamblar la máquina. Lea, comprenda y siga todas las instrucciones que figuran en la máquina y en los manuales antes de hacerla funcionar. Antes de hacer funcionar este equipo, familiarícese totalmente con los controles y el uso correcto del mismo. Guarde este manual y el suplemento en un lugar seguro para consultas futuras y periódicas, así como para solicitar repuestos.
2. Esta máquina es un equipo motorizado de precisión, no un juguete. Por lo tanto, tenga mucho cuidado en todo momento. Esta máquina fue diseñada para realizar una tarea: cortar césped No lo utilice para ningún otro fin.
3. No fuerce la cortadora de césped: trabajará mejor y con más seguridad a la velocidad para la cual fue diseñada.
4. No permita nunca que los niños menores de 14 años utilicen esta máquina. Los niños mayores de 14 años deben leer y

entender las instrucciones de operación contenidas en este manual, y deben ser entrenados y supervisados por sus padres. Sólo se debe permitir usar esta máquina a individuos responsables y familiarizados con sus reglas de seguridad.

1. Inspeccione minuciosamente el área donde utilizará el equipo. Retire todas las piedras, palos, alambre, huesos, juguetes y otros objetos extraños que podrían hacer tropezar o ser recogidos y arrojados por la acción de la cuchilla. Los objetos arrojados por la máquina pueden causar lesiones graves. Planifique el patrón de corte, para evitar que la descarga de material se realice hacia los caminos, las veredas, los observadores, etc. Evite además descargar material contra una pared u obstrucción, ya que esto podría hacer que el material descargado rebotara contra el operador.
2. Para ayudar a evitar el contacto con la cuchilla o una lesión por un objeto arrojado, manténgase en la zona del operador detrás de las manijas y mantenga a los niños, observadores y mascotas fuera del área mientras la podadora está en funcionamiento. Detenga la máquina si alguien entra en el área.
3. Para protegerse los ojos utilice siempre anteojos o antiparras de seguridad mientras hace funcionar la máquina o mientras le hace ajustes o reparaciones. Los objetos arrojados que rebotan pueden lesionar gravemente los ojos.
4. Utilice siempre una máscara para polvos si la máquina levanta polvo durante su funcionamiento.
5. Utilice zapatos de trabajo resistentes, de suela fuerte, así como pantalones y camisas ajustados. Se recomienda vestir camisas y pantalones que cubren brazos y piernas y usar zapatos con puntera de acero. Nunca opere esta máquina descalzo, con sandalias, zapatos resbalosos o livianos (por ej. de lona).
6. No ponga las manos o los pies cerca de las piezas rotatorias ni debajo de la plataforma de corte. El contacto con la cuchilla puede amputarle manos o pies.
7. Una cubierta de descarga faltante o dañada puede provocar lesiones por contacto con la cuchilla o por objetos arrojados.
8. Muchas lesiones ocurren como resultado de pasar la cortadora sobre los pies durante una caída luego de resbalar o tropezar. No se sostenga de la cortadora si se está cayendo, suelte la barra de control inmediatamente.
9. Nunca tire la cortadora hacia usted mientras camina. Si debe retroceder con la cortadora para evitar una pared u obstáculo, mire primero abajo y atrás para evitar tropezarse y luego siga estos pasos:

a. Retroceda de la cortadora hasta estirar completamente los brazos.
b. Asegúrese que tiene buen equilibrio y está bien parado.
c. Jale la cortadora lentamente hacia usted, no más de la mitad de la distancia entre usted y la cortadora.
d. Repita estos pasos tantas veces como sea necesario.

1. No opere esta cortadora bajo los efectos del alcohol o las drogas.
2. Manténgase alerta: Observe lo que está haciendo. Utilice el sentido común. No utilice la cortadora si está cansado.
3. El mecanismo de control de la cuchilla es un dispositivo de seguridad. Nunca intente anular su funcionamiento. De hacerlo, dejarían de operar los dispositivos de seguridad y podrían producirse lesiones personales por el contacto con la cuchilla giratoria. El control de la cuchilla debe funcionar bien en ambas direcciones y regresar automáticamente a la posición desengranada cuando se lo suelta.
4. Nunca haga funcionar la cortadora en la lluvia o sobre el césped mojado. Asegúrese siempre de estar bien parado. Si resbala y cae puede lesionarse gravemente. Si siente que pierde el equilibrio, suelte inmediatamente el control de la cuchilla y la misma dejará de rotar en tres segundos.
5. Úsela solamente con luz natural o con buena luz artificial. Camine, nunca corra.
6. Detenga el motor al cruzar sendas, senderos o caminos de grava.
7. Si la máquina comenzara a vibrar de manera anormal, detenga la cortadora y busque inmediatamente la causa. La vibración generalmente advierte que hay algún problema.
8. Apague la cortadora y espere hasta que la cuchilla se detenga completamente antes de retirar el colector de césped o de desbloquear la tolva. La cuchilla dejará de girar antes en tres (3) segundos. Nunca coloque ninguna parte del cuerpo en el área de la cuchilla hasta que esté seguro de que la misma ha detenido su movimiento giratorio.
9. Nunca opere la cortadora sin los escudos apropiados, la cubierta de descarga, el colector de césped, el control de la cuchilla u otros dispositivos de seguridad y protección en su lugar y funcionando. Nunca opere la cortadora si los dispositivos de seguridad están dañados. De lo contrario, pueden producirse lesiones personales.
10. Utilice solamente piezas y accesorios originales de fábrica. De lo contrario podrían producirse lesiones personales.
11. Si se presentan situaciones que no están previstas en este manual, tenga cuidado

y use el sentido común. Comuníquese con Asistencia al Cliente para solicitar el nombre del distribuidor de servicio más cercano a su domicilio.

Funcionamiento en pendientes:

Las pendientes son un factor importante en los accidentes ocasionados por derrapes y caídas y pueden producir lesiones graves. El funcionamiento en pendiente exige mayor precaución. Si no se siente seguro en una pendiente, no corte el césped. Para su seguridad, use el indicador de pendientes que se adjunta a este manual para medir la pendiente antes de operar la máquina en una zona inclinada. Si la pendiente supera los 15°, no corte el césped.

Haga lo siguiente:

1. Corte en sentido transversal al frente de la pendiente, nunca hacia arriba y abajo. Tenga sumo cuidado al cambiar de dirección en una pendiente.
2. Esté atento a los agujeros, las raíces, las rocas, los objetos ocultos o los montículos que puedan hacerlo resbalar o tropezar. El césped alto puede ocultar obstáculos.
3. Asegúrese siempre de estar bien parado. Si resbala y cae puede lesionarse gravemente. Si siente que pierde el equilibrio, suelte inmediatamente la manija de control de la cuchilla y la cuchilla dejará de girar en tres (3) segundos.

No haga lo siguiente:

1. No corte el césped cerca de caídas, zanjas o terraplenes, puede perder el equilibrio.
2. No corte en pendientes mayores de 15° como ilustra el indicador de pendientes.
3. No corte el césped húmedo. Si no está firmemente parado, puede resbalarse.

Niños

Pueden ocurrir accidentes trágicos si el operador no está atento a la presencia de niños. Por lo general a los niños les atraen las cortadoras y la actividad de cortar el césped. No entienden los riesgos ni los peligros. Nunca suponga que los niños permanecerán en el lugar donde los vio por última vez.

1. Mantenga a los niños fuera del área de trabajo y bajo estricta vigilancia de un adulto responsable además del operador.
2. Esté alerta y apague la cortadora si un niño ingresa al área.
3. Antes de moverse hacia atrás y mientras lo esté haciendo, mire hacia atrás y cuide que no haya niños.

4. Tenga mucho cuidado cuando se aproxime a las esquinas ciegas, puertas, arbustos, árboles u otros objetos que puedan obstaculizarle la vista de un niño que pudiese correr hacia la cortadora.

5. Nunca permita que niños menores de 14 años operen esta máquina. Los niños mayores de 14 años deben leer y entender las instrucciones de funcionamiento y reglas de seguridad contenidas en este manual y deben ser entrenados y supervisados por sus padres.

Servicio

1. Cuando no la use, saque la llave y almacene la cortadora en el interior. Permita que el motor se enfrié antes de almacenarlo en cualquier recinto. La cortadora se debe almacenar en un lugar seco, fuera del alcance de los niños.
2. Extraiga las baterías de la unidad cuando no las use.
3. Cuando efectúe el mantenimiento utilice sólo partes de reemplazo idénticas de la lista de este manual. "El uso de piezas que no cumplen con las especificaciones del equipo original podría producir un rendimiento inadecuado y además puede comprometer la seguridad."
4. Antes de limpiar, reparar o inspeccionar la máquina, compruebe que la cuchilla y todas las partes móviles se hayan detenido. Saque la llave para evitar el arranque accidental.
5. Saque la llave antes de efectuar el mantenimiento, limpiar o retirar material de la cortadora.
6. Siga las instrucciones para lubricar y reemplazar los accesorios.
7. Nunca rocíe ni utilice una manguera para mojar la máquina. Evite el ingreso de cualquier líquido en el motor y las conexiones eléctricas. Limpie la máquina después del uso. Consulte Limpieza y almacenamiento. No utilice solventes o detergentes fuertes.
8. Mantenga las manijas secas, limpias y sin aceite o grasa.
9. Para reducir la posibilidad de incendio mantenga el motor sin pasto, hojas y otros desechos acumulados.
10. Revise los pernos de montaje de la cuchilla y del motor a intervalos frecuentes para verificar que estén bien apretados. Además, inspeccione visualmente la cuchilla para ver si está dañada (por ejemplo, doblada, rajada, gastada). Reemplace la cuchilla únicamente por otra del fabricante del equipo original (OEM) que aparece en este manual.
11. Conserve la cortadora en buenas condiciones: Mantenga la cuchilla afilada y limpia para un mejor y más seguro rendimiento. La cuchilla de la cortadora está afilada y puede producirle cortes, envuelva la cuchilla o use guantes y extreme las precauciones al efectuar el mantenimiento.
12. Mantenga todos los pernos, las tuercas y los tornillos bien ajustados para asegurarse de que la máquina se encuentra en condiciones seguras de funcionamiento.
13. Nunca altere los dispositivos de seguridad. Controle periódicamente que funcionen correctamente.
14. Nunca intente ajustar la altura de corte mientras la máquina está en marcha.
15. Después de golpear un objeto extraño, detenga el motor, saque la llave e inspeccione detenidamente la cortadora para verificar si se produjo algún daño.

Repare el daño antes de hacer funcionar la cortadora.

1. Los componentes del colector de césped, la cubierta de descarga y el escudo de recorrido, están sujetos a desgaste y daños que podrían dejar expuestas las partes en movimiento o permitir que se arrojen objetos. Para proteger su seguridad, verifique frecuentemente todos los componentes y reemplácelos inmediatamente sólo por piezas del fabricante del equipo original (OEM) que aparecen en este manual.

2. Según la Comisión de Seguridad de Productos para el Consumidor de los Estados Unidos (CPSC) y la Agencia de Protección Ambiental de los Estados Unidos (EPA), este producto tiene una vida útil media de siete (7) años o 140 horas de funcionamiento. Al finalizar la vida útil media haga inspeccionar anualmente esta unidad por un distribuidor de servicio autorizado para cerciorarse de que todos los sistemas mecánicos y de seguridad funcionan correctamente y no tienen excesivo desgaste. Si no lo hace, puede ocasionar accidentes, lesiones o la muerte.

3. No arroje las baterías al fuego. El elemento de la batería puede explotar. Revise los códigos locales para obtener instrucciones para desecharlas.

4. No abra ni mutile las baterías. El electrolito liberado es corrosivo y puede producir daños en los ojos o en la piel. Puede ser tóxico si se ingiere.

5. No toque el motor ni el disipador de calor. Estas partes pueden ponerse extremadamente calientes por el funcionamiento, incluso después de que se apaga la máquina.

6. Tenga sumo cuidado al manipular las baterías para no crear cortocircuitos con materiales conductores, como anillos, brazaletes y llaves. La batería o el conductor pueden estar calientes y producir quemaduras.

Seguridad eléctrica en general

1. No exponga la máquina a la lluvia o a condiciones húmedas.
2. No utilice la máquina con las manos mojadas.
3. No utilice la máquina bajo la lluvia, en condiciones húmedas ni en superficies mojadas.
4. Para reducir el riesgo de descarga eléctrica, evite el contacto del cuerpo con elementos conductores con puesta a tierra, por ejemplo, caños metálicos o cercos de alambre.
5. No utilice la máquina en atmósferas explosivas, por ejemplo, en presencia de líquidos, gases o polvo inflamables.

Seguridad del cargador de baterías

ADVERTENCIA: Utilice solamente un cargador de batería 4044 para cargar las baterías 4144 o 6216. NO intente cargar ninguna otra batería con un

cargador de baterías 4044. Otros tipos de baterías pueden explotar y causar lesiones personales o daños en la propiedad.

1. El cargador tiene una placa de identificación que indica el voltaje utilizado. Nunca conecte el cargador con un voltaje de CA que difiera de este voltaje.
2. No utilice un alargador salvo que sea absolutamente necesario. El uso de un cable prolongador inadecuado puede generar riesgo de incendio, descarga eléctrica o electrocución.
3. No utilice cables prolongadores múltiples.
4. Asegúrese de que el cable prolongador sea suficientemente pesado como para transportar la corriente que toma el cargador. Si el cable prolongador es de calibre inferior al requerido se producirá una caída del voltaje de línea y esto dará lugar a la pérdida de potencia y el sobrecalentamiento. Si está en duda, utilice cable del calibre más grueso siguiente. A menor número de calibre, mayor grosor de cable.

TAMAÑO MÍNIMO DEL CABLE PARA PROLONGADORES DE ARTEFACTOS DE 120 VOLTIOS QUE USAN 0-6 AMPERIOS
Longitud del cable (pies)	25 50	100	150
Calibre (AWG) 16 16	6 14

1. Asegúrese de que los cables estén en buenas condiciones. Inspeccione el cable de alimentación y el cable prolongador periódicamente. Observe detenidamente para ver si hay deterioro, cortes o grietas en el aislamiento. Si el cable se daña de algún modo cuando está enchufado, desconecte el cable del tomacorriente y del cargador. No utilice un cable dañado. Los cables dañados se deben reparar o cambiar.
2. No use los cables en forma inadecuada. Nunca arrastre ni transporte el cargador tirando del cable. Mantenga los cables lejos de fuentes de calor, aceite, agua, bordes filosos y objetos en movimiento. Para desconectar un cable agarre siempre el enchufe.
3. No modifique nunca un enchufe, un cable ni un tomacorriente de ninguna manera.

4. En el(los) circuito(s) o tomacorriente(s) a ser usados con este cargador siempre se debe suministrar protección con un interruptor de detección de falla a tierra (GFCI). Para proporcionar una medida adicional de seguridad, utilice receptáculos con protección GFCI incorporada.

5. No coloque el cargador de baterías en lugares donde se lo pueda pisar, donde alguien pueda tropezar o que se pueda dañar.

6. No cargue las baterías bajo la lluvia ni en condiciones mojadas. Guarde el cargador de baterías en un área fresca y seca.

7. Guarde el cargador de baterías lejos de cualquier líquido.

8. No permita que se introduzcan objetos metálicos pequeños ni materiales, por ejemplo, lana de acero, lámina de aluminio ni otras partículas extrañas en el puerto del cargador.

9. No pruebe el cargador con material conductor. Existe el riesgo de descarga eléctrica.

10. No cubra el cargador de baterías. El cargador de baterías se puede sobrecalentar.

11. No permita que la batería o el cargador de baterías se sobrecalienten. Si se calientan, deje que los mismos se enfríen. Cargue las baterías únicamente en temperaturas que se encuentren entre 32° y 104 °F (0° y 40 °C).

12. Siempre desconecte el cargador de baterías antes de limpiarlo. Desenchufe siempre el cargador de baterías cuando no esté en uso.

Seguridad de las baterías

1. No exponga la batería al fuego o a temperaturas de 176 °F (80 °C). Si lo hace, se puede producir una explosión.
2. Manipule las baterías con cuidado. No cortocircuite la batería con materiales conductores, por ejemplo, anillos, pulseras, llaves, etc. Si se cortocircuita la batería, se pueden producir lesiones, daños en la batería o incendios.
3. Cuando la batería no se utiliza, mantenga la misma lejos de objetos metálicos pequeños, por ejemplo, ganchos de papel, monedas, clavos, etc. Estos elementos pueden conectar un borne con otro y cortocircuitar la batería.
4. No intente cargar una batería que esté rota o dañada.
5. No utilice una batería dañada o modificada. Esto puede producir incendios, explosiones o lesiones personales.

ADVERTENCIA: La batería puede generar riesgo de incendio o quemadura química si no se manipula la misma adecuadamente. No desarme, sobrecaliente ni incinere la batería.

ADVERTENCIA: La batería puede generar una pequeña fuga en condiciones extremas de uso o temperatura.

SI el fluido de la batería entra en contacto con la piel:

• Lave inmediatamente el área con jabón y agua.
• Neutralice el fluido de la batería con un ácido suave (jugo de limón, vinagre, etc.).
• Consulte con un médico de inmediato.

Si el fluido de la batería entra en contacto con los ojos:

• Enjuague inmediatamente los ojos con agua limpia durante 15 minutos por lo menos.
• Consulte con un médico de inmediato.

ADVERTENCIA: Utilice únicamente baterías 4144 o 6216 en esta máquina. NO utilice ningún otro tipo de batería, accesorios o elementos en esta

máquina. Cualquier otro tipo de baterías, elementos o accesorios pueden producir lesiones graves, daños en la propiedad o daños en la máquina.

ADVERTENCIA: Utilice solamente un cargador de batería 4044 para cargar las baterías 4144 o 6216. NO intente usar ningún otro cargador de baterías para

cargar baterías 4144 o 6216. Otros tipos de cargadores de baterías pueden hacer que estas exploten, lo que puede producir incendios, lesiones personales o daños en la propiedad.

Declaración de la FCC (Comisión Federal de Comunicaciones de los EE. UU.)

PRECAUCIÓN: Si se realizan cambios o modificaciones que no estén específicamente aprobadas por el responsable de cumplimiento se podría anular la

autoridad del usuario para utilizar el equipo.

NOTA: Este equipo se ha probado y se ha determinado que cumple con los límites para dispositivos digitales Clase B de acuerdo con la parte 15 de las Reglas de la FCC. Estos límites tienen por finalidad suministrar protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y si no se lo instala y utiliza de acuerdo con las instrucciones puede causar interferencia perjudicial en las comunicaciones de radio. Sin embargo, no hay garantía de que no se produzca interferencia en alguna instalación en particular. Si este equipo en efecto causa interferencia perjudicial para la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el equipo, se recomienda que el usuario trate de corregir la interferencia a través de una o más de las siguientes medidas:

• Reoriente o reubique la antena de recepción.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente o circuito diferente aquél al cual está conectado el receptor.
• Consulte con el distribuidor o con un técnico de radio/TV experimentado para solicitar ayuda.

Símbolos de seguridad

En esta página se presentan y describen los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones incluidas en la máquina antes de intentar armarla y hacerla funcionar.

SímboloDescripción
	LEA LOS MANUALES DEL OPERADORLea, entienda y siga todas las instrucciones incluidas en los manuales antes de intentar armar la unidad y hacerla funcionar.
	PELIGRO — CUCHILLAS GIRATORIASPara reducir el riesgo de lesiones, mantenga alejados manos y pies. No haga funcionar sin que la tapa de descarga o el colector de césped se encuentren en el lugar que corresponde. Si están dañados, reemplácelos inmediatamente.
	PELIGRO — OBSERVADORES No debe cortar el césped cuando hay niños u otras personas alrededor.
	PELIGRO — CORTE DE MANOS/PIESMantenga las manos y los pies alejados de las piezas giratorias.
	PELIGRO — OBJETOS ARROJADOSRetire los objetos que puedan ser arrojados por la cuchilla en cualquier dirección. Use gafas de seguridad.
	PELIGRO — PENDIENTESTenga más precaución en las pendientes. No corte el césped en pendientes de más de 15°.
	ADVERTENCIA— DESCARGAS ELÉCTRICASEvite los entornos peligrosos. No utilice nunca la cortadora bajo la lluvia ni en condiciones mojadas o húmedas. La humedad constituye un peligro de descarga.

¡ADVERTENCIA! Su Responsabilidad. Sólo permita que usen esta máquina eléctrica las personas que lean, comprendan y respeten las advertencias e instrucciones que aparecen en este manual y en la máquina.

¡GUARDE ESTAS INSTRUCCIONES!

¡ADVERTENCIA! Las pendientes son uno de los principales factores asociados a los accidentes por derrapes y caídas y pueden ocasionar lesiones graves o la muerte. La máquina es pesada y puede acelerar al descender una pendiente. Debe estar preparado para mantener el control de la máquina. Para evitar perder el control, desplácese en sentido transversal a la pendiente, no hacia arriba y abajo. Al girar, gire hacia la parte superior de la pendiente, no hacia abajo. No utilice la máquina en pendientes de más de 15°.

Armado e Instalación

Muchas gracias

Gracias por comprar este producto. Ha sido cuidadosamente diseñado para brindar excelente rendimiento si se lo hace funcionar y se lo mantiene correctamente.

Por favor lea todo este manual antes de hacer funcionar el equipo. El manual le indica cómo configurar, hacer funcionar y mantener la máquina de manera fácil y segura. Por favor asegúrese de que usted, y cualquier otra persona que utilice la máquina, siga atentamente y en todo momento las medidas de seguridad recomendadas. De lo contrario, se podrían producir lesiones personales o daños materiales.

Toda la información contenida en este manual hace referencia a la más reciente información de producto disponible en el momento de la impresión. Revise el manual frecuentemente para familiarizarse con la máquina, sus características y su

funcionamiento. Por favor, tenga en cuenta que este Manual del Operador puede abarcar una variedad de especificaciones para productos de diversos modelos. Es posible que las características y funciones incluidas y/o ilustradas en este manual no se apliquen a todos los modelos. Nos reservamos el derecho de modificar las especificaciones de los productos, diseños y equipos sin previo aviso y sin generar responsabilidad por obligaciones de ningún tipo.

Si tiene algún problema o duda con respecto a esta máquina, llame a su distribuidor de servicio local autorizado o póngase en contacto directamente con nosotros. Queremos garantizar su entera satisfacción en todo momento.

En este manual, todas las referencias al lado derecho e izquierdo de la máquina se observan desde la posición del operador

Contenido de la caja

• Cortadora de césped a batería (1) • Conjunto del colector de césped (1) • Tolva de descarga lateral (1)
• Batería † (2) • Cargador † (1) • Manual del operador de la cortadora (1)
• Documento de Garantía/Piezas (1) - Guía de inicio rápido† (1)

† Si viene equipado

NOTA: Este manual del operador abarca numerosos modelos. Las características pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos y el modelo que se ilustra aquí puede diferir del suyo.

NOTA: Su cortadora ha sido enviada como cortadora abonadora. Para convertirla de cortadora abonadora a cortadora colectora de césped o cortadora de descarga lateral, consulte las instrucciones de configuración de este manual.

Montaje

Montaje de la manija

1. Afloje la perilla de aleta que asegura las manijas superior e inferior del lado izquierdo entre sí.
2. Retire el material de empaque que pudiera estar entre las manijas superior e inferior.
3. Retire el material de empaque junto con la perilla de aleta y el perno que aseguran las manijas superior e inferior del lado izquierdo entre sí.
4. Levante con cuidado y gire la manija superior hasta la posición que se muestra en la Figura 2-1.

1. Inserte el perno a través de las manijas superior e inferior del lado derecho. Enrosque la perilla de aleta en el perno. Consulte los recuadros de la Figura 2-1.

2. Asegure la manija superior y la manija inferior apretando las perillas de aleta (a). Consulte los recuadros de la Figura 2-1.

3. Tire de las palancas de ajuste de la manija (a) para soltar los pasadores de ajuste de la manija del soporte de la manija. Consulte los recuadros de la Figura 2-2.

1. Gire las palancas (a) hacia arriba, de manera perpendicular a la manija, como se muestra en la Figura 2-2. Levante la manija cuidadosamente.

2. Ubique la manija en una de las tres posiciones de altura de la manija, alta (a), intermedia (b) o baja (c), ubicada en los soportes de la manija. Vea la Figura 2-3.

1. Gire las palancas de ajuste de la manija hasta que queden paralelas con la manija para liberar los pasadores y bloquearlos en uno de los orificios de altura de las manijas de los soportes de la manija. Consulte el recuadro de la Figura 2-3.

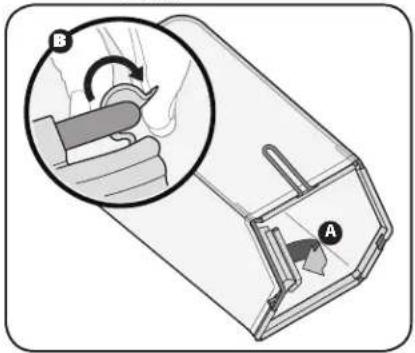

Tolva para recorte de césped

1. Siga los pasos a continuación para ensamblar el colector de recortes de césped (si fuera necesario). Asegúrese que la bolsa para recortes está con el lado derecho hacia afuera antes de ensamblar (la etiqueta de advertencia estará hacia afuera). Vea la Figura 2-4.

a. Coloque la bolsa sobre el marco de modo que el lado de plástico negro quede en el fondo.
b. Deslice el canal plástico de la bolsa sobre los ganchos en el marco.

Control del nivel de carga de la batería

Presione el botón medidor de carga de la batería. Vea la Figura 2-5. El número de luces que se iluminan indica el nivel de carga actual de la batería. Si las cuatro luces aparecen oscuras, cargue la batería antes de seguir utilizándola. Consulte Instalación de la batería, en la página 8 de la sección Armado e instalación.

Figura 2-5

NOTA: Mientras se utilizan, las baterías de ion de litio suministran electricidad con mínimo desvanecimiento. Cuando la batería está totalmente descargada, inmediatamente corta el suministro de alimentación a la cortadora y es necesario realizar la carga.

ADVERTENCIA: No exponga la unidad a la lluvia o a condiciones húmedas.

Carga de la batería

IMPORTANTE: Si se incluye la batería con la cortadora, siga los pasos de abajo para cargarla. La batería no se embarca con carga completa.

NOTA: Las baterías de ion de litio no desarrollan memoria y se pueden cargar en cualquier momento.

Para obtener el máximo tiempo de funcionamiento, cargue la batería completamente antes de cada uso.

1. Enchufe el cargador de baterías en un en un tomacorriente eléctrico con interruptor del circuito de fallas de conexión a tierra (ICFCT) adecuado. Consulte el manual enviado con el cargador de baterías.

2. Inserte la batería en la base de carga. El LED se iluminaría. Vea la Figura 2-6.

Figura 2-6

NOTA: Si el LED no se ilumina:

• Asegúrese de que la batería esté totalmente insertada en la base de carga.
• Asegúrese de que el cargador de baterías esté completamente enchufado en un tomacorriente eléctrico adecuado.

• Asegúrese de que el tomacorriente funcione correctamente probándolo con otro dispositivo eléctrico.

• Revise el LED. El LED indicará el estado de la batería:

• Verde (parpadeando): La batería se está cargando. Cargue la batería hasta que la luz verde deje de parpadear.

• Verde (constante): La batería está totalmente cargada.
• Rojo (parpadeante): La batería y/o el cargador están demasiado calientes. Asegúrese de que la batería y el cargador estén en un ambiente cuya temperatura esté entre los 32° y los 104 °F (entre 0° y 40 °C). Deje que la batería y o el cargador se calienten o se enfrien.
• Rojo (constante): La batería ya no funciona. Consulte la sección Garantía para obtener información sobre el reemplazo.
• Cuando la batería esté completamente cargada, sáquela del cargador de baterías.

NOTA: La batería se puede almacenar en el cargador de baterías, pero el cargador de baterías debe estar desenchufado del tomacorriente.

Colector de césped

1. Siga los pasos a continuación para ensamblar el colector de césped en la cortadora. Vea la Figura 2-7.

a. Levante la puerta de descarga trasera de la cortadora.
b. Coloque el colector de césped dentro de las ranuras de los soportes de la manija. Suelte la puerta de descarga de modo que descanse sobre el colector de césped.

Para retirar el colector de césped, levante la puerta de descarga trasera de la cortadora. Levante el colector de césped hacia afuera de las ranuras en los soportes de la manija. Suelte la puerta de descarga trasera de la cortadora para permitir que se cierre.

Tolva de descarga lateral/adaptador para abono

Su cortadora ha sido enviada como abonadora. Para la conversión a descarga lateral, asegúrese de que el colector de césped no esté instalado y que la puerta de descarga trasera esté cerrada.

1. En lado derecho de la cortadora, levante el adaptador para abono. Vea la Figura 2-8.

Figura 2-8

1. Deslice los dos ganchos de la tolva de descarga lateral debajo del pasador de bisagra sobre el montaje del adaptador para abono. Baje el adaptador para abono.

IMPORTANTE: No retire el adaptador para abono en cualquier momento.

Para quitar la tolva de descarga lateral, levante el adaptador para abono. Levante la tolva de descarga lateral para liberar los ganchos deslizantes de la parte inferior del pasador de bisagra del adaptador para abono. Libere el adaptador para abono para permitir que se cierre.

Altura de corte

La palanca de ajuste de altura de corte se ubica por encima de las ruedas izquierdas delantera y trasera.

1. Tire de la palanca de ajuste de la altura de corte hacia la rueda.
2. Mueva la palanca a la posición deseada para cambiar la altura de corte. Vea la Figura 2-9.

IMPORTANTE: Las ruedas delanteras y traseras se deben colocar en la misma posición relativa. Cuando el terreno es agreste o irregular mueva las palancas de ajuste de la altura a una posición más alta. De esta manera se cuida más el césped.

1. Libere la palanca hacia la cubierta.

ADVERTENCIA: Bajo

ninguna circunstancia realice ningún tipo de ajuste a la unidad sin antes detener el motor y sacar la llave de seguridad.

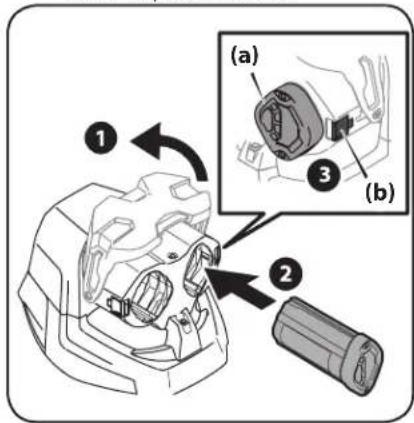

Instalación de la batería

IMPORTANTE: Estas instrucciones se aplican únicamente para las baterías de los modelos 4144 o 6216.

1. Levante la tapa del alojamiento de la batería.
2. Deslice la batería hasta un puerto de batería vacío, de modo que la luz del indicador de la batería quede mirando hacia el lado opuesto de la trabal de la batería. Vea la Figura 2-10.
3. Empuje la batería (a) firmemente hasta que calce en su lugar. Se debe escuchar un "clic", y la trab de la batería (b) debe estar en la posición vertical.

1. Repita los PASOS 2 y 3 para instalar la segunda batería en el puerto abierto restante.
2. Cierre la tapa del alojamiento de la batería.

Figura 3-1

Controles y Características

Llave de seguridad del botón de arranque

La llave de seguridad del botón de arranque está sujetada a la manija superior. Es una llave extraíble y un botón pulsador a la vez.

ADVERTENCIA: La llave de seguridad del botón de arranque es un dispositivo de seguridad. Nunca intente anular su funcionamiento.

Controles de transmisión de doble palanca

Los controles de transmisión de doble palanca se encuentran ubicados en la parte superior de la manija superior y se utilizan para accionar la transmisión. Apriete los controles derecho, izquierdo, o ambos, derecho e izquierdo contra la manija superior para accionar la transmisión; libérelo/los para reducir la velocidad o detener la cortadora.

Control de la cuchilla

El control de la cuchilla está unido a la manija superior de la cortadora. Presione el control de la cuchilla contra la manija superior para operar la cortadora. Suéltelo para detener el motor y la cuchilla.

ADVERTENCIA: El mecanismo de control de la cuchilla es un dispositivo de seguridad. Nunca intente anular su funcionamiento.

Indicadores de nivel de la batería (panel de la manija)

Los indicadores de nivel de la batería se encuentran en el panel de la manija. Consulte el recuadro de la Figura 3-1. Los indicadores muestran el nivel de carga de ambas baterías mientras el motor está encendido. Cuando todos los indicadores están iluminados, la batería está totalmente cargada. A medida que los indicadores se van iluminando más hacia la izquierda, significa que la batería se está descargando.

NOTA: Cuando una batería está totalmente cargada, el motor cambia automáticamente a la segunda batería para seguir funcionando durante un tiempo adicional.

Indicador de carga del motor (panel de la manija)

El indicador de carga del motor está ubicado en el panel de la manija. Consulte el recuadro de la Figura 3-1. El indicador muestra que la carga está ubicada en el motor. Cuando el indicador está iluminado totalmente hacia la derecha (en el área roja), indica que se está colocando una carga alta en el motor; cuando el indicador se está iluminado totalmente hacia el centro y hacia la izquierda (en el área verde y azul), indica que se está colocando una carga mínima en el motor.

IMPORTANTE: Para obtener un rendimiento óptimo del motor y de la batería, se recomienda que el indicador de carga se mantenga en el área verde intermedia tanto como sea posible.

Palanca de ajuste de la manija

Las palancas de ajuste de la manija se utilizan para ajustar la manija en alguna de las tres alturas disponibles. Consulte "Montaje de la manija" en la página 7.

Palancas de ajuste de la altura de corte

La palanca de ajuste de altura de corte trasera se ubica en la rueda izquierda trasera. La palanca de ajuste de altura de corte delantera se ubica en la rueda izquierda delantera. Ambas palancas deben estar en la misma posición relativa para asegurar un corte uniforme. Para ajustar la altura de corte, consulte el Ajuste de la altura de corte en la página 8.

Adaptador para abono

El adaptador para abono se utiliza para cortar varias veces los recortes y recircularlos nuevamente al césped.

Colector de césped

El colector de césped, ubicado en la parte trasera de la cortadora, se usa para recopilar los recortes del césped para desecharlos. Consulte Colector de césped en la página 8 para instalar el colector de césped.

Tolva de descarga lateral

La tolva de descarga lateral se utiliza típicamente para cortar pasto alto que no se puede procesar eficazmente como abono. Consulte Tolva de descarga lateral/adaptador para abono en la página 8 para sujetar la tolva de descarga lateral.

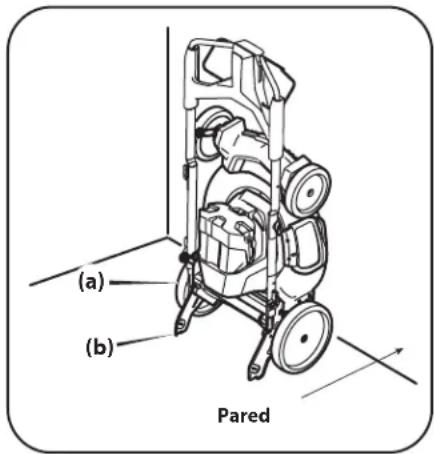

Almacenamiento de la cortadora

Mover la manija hacia adelante permite que la cortadora se almacene en la posición vertical. Consulte Montaje de la manija en la página 7.

Funcionamiento

Uso de la cortadora de césped

ADVERTENCIA: Durante el funcionamiento de cualquier cortadora de césped, la cuchilla puede arrojar objetos extraños. Utilice siempre gafas de seguridad durante el funcionamiento de la cortadora o mientras hace ajustes o reparaciones.

Asegúrese de que el césped esté libre de piedras, palos, alambre u otros objetos que puedan producir daños en la cortadora o ser arrojados accidentalmente por esta en cualquier dirección y provocar lesiones personales graves al operador, a otras personas o al equipo.

NO utilice la cortadora en la lluvia.

Si desea un césped sano, corte siempre un tercio o menos de la longitud total del mismo.

Arranque del motor

ADVERTENCIA: Evite arranques accidentales. Asegúrese de ubicarse en la posición de operación, detrás de la cortadora, cuando la utilice. Para evitar lesiones graves, tanto el operador como la cortadora deben estar en una posición estable durante el arranque.

Inserte la llave de seguridad del botón de arranque en el alojamiento del arrancador ubicado en el centro de la manija superior hasta que calce a presión en el lugar.

1. Colóquese detrás de la cortadora, tire del control de la cuchilla hacia atrás contra la manija superior. Vea la Figura 3-2.

1. Pulse la llave de seguridad del botón de arranque para hacer arrancar el motor.

Detención del motor

1. Suelte el control de la cuchilla para detener el motor y la cuchilla.

ADVERTENCIA: La cuchilla continua girando durante tres (3) segundos después que el motor se ha apagado. Si el motor no se detiene cuando se suelta el control de la cuchilla, extraiga la llave de seguridad del botón de arranque y comuníquese con un distribuidor de servicio autorizado.

1. Extraiga la llave de seguridad del botón de arranque si se debe dejar la cortadora de césped sin supervisión, almacenada o si se debe realizar el mantenimiento. Mantenga la llave en un lugar seguro, fuera del alcance de los niños.

Utilización de la transmisión autopropulsada

1. Una vez que el motor esté funcionando y mientras sigue oprimiendo el control de la cuchilla, apriete cualquiera de los controles de la transmisión (o ambos) contra la manija superior para propulsar la cortadora. Vea la Figura 3-3.

Figura 3-3

1. Libere los controles de la transmisión de doble palanca para disminuir la velocidad o detener la cortadora.

Uso del colector de césped

El colector de césped se utiliza para recoger los recortes mientras está usando la cortadora.

1. Acople el colector de césped siguiendo las instrucciones de la sección de Colector de césped en la página 7. Los recortes de césped son recolectados en la bolsa de forma automática a medida que pasa la cortadora. Opere la cortadora hasta que la bolsa de recolección esté llena.
2. Detenga el motor por completo soltando la manija de control de la cuchilla. Antes de extraer el colector de césped, compruebe que la unidad se haya detenido por completo.
3. Levante la puerta de descarga y tire de la bolsa de recolección hacia arriba para apartarla de la cortadora. Deseche los recortes de césped y vuelva a colocar la bolsa cuando haya terminado.

ADVERTENCIA: Si golpea un objeto extraño, detenga el motor. Inspeccione la cortadora minuciosamente para comprobar que no tenga daños y repare cualquier daño antes de volver a ponerla en marcha y utilizarla. El exceso de vibración de la cortadora durante el funcionamiento es una indicación de daño. Se debe inspeccionar y reparar la cortadora lo antes posible.

Uso como abonadora

Retire la tolva de descarga lateral o el colector de césped y deje que se cierre la puerta de descarga trasera. Para un abono eficiente, no corte césped húmedo. Si el césped ha crecido más de cuatro pulgadas, no se recomienda el uso de abono. En ese caso, use el colector de césped para embolsar los recortes.

Uso de la descarga lateral

Coloque la tolva de descarga lateral siguiendo las instrucciones de la página 8, en la sección Armado e instalación. Cuando se usa la descarga lateral, el patrón de corte más eficaz es el que permite descargar los recortes en un área del césped aún no cortada.

Extracción de la batería

IMPORTANTE: Estas instrucciones se aplican únicamente para las baterías de los modelos 4144 o 6216.

Cuando sea necesario cargar una o ambas baterías, siga los pasos de abajo para extraerlas:

1. Levante la tapa del alojamiento de la batería.
2. Presione la lengüeta de liberación de la batería (a). Consulte el recuadro de la Figura 3-4.
3. Presionando la lengüeta de liberación de la batería, extraiga firmemente la batería (b) del puerto de la batería.

NOTA: Si es necesario, repita los PASOS 2 y 3 para extraer la batería restante de la cortadora.
NOTA: Para reemplazar la batería por una cargada, consulte Instalación de la batería, en la página 8 de la sección Armado e instalación.
4. Cierre la tapa del alojamiento de la batería.

Recomendaciones generales

• Respete siempre las reglas de seguridad al realizar tareas de mantenimiento.
• La garantía de esta cortadora no cubre elementos que han estado sujetos al mal uso o la negligencia del operador. Para recibir el reembolso total de la garantía, el operador deberá mantener la cortadora como se indica en este manual.

- Todos los ajustes deben ser inspeccionados al menos una vez por temporada.

- Revise periódicamente todos los sujetadores y compruebe que estén bien ajustados.

ADVERTENCIA: Apague el motor y extraiga la llave de arranque del botón de seguridad siempre antes de limpiar, lubricar o realizar cualquier reparación o tarea de mantenimiento en la cortadora. Extraiga siempre la batería para evitar el arranque accidental. Siempre debe esperar que la cortadora se enfrié antes de realizar el mantenimiento. Antes de realizar el mantenimiento del cargador de baterías, desenchúfelo siempre del tomacorriente.

Cuidado de la plataforma

ADVERTENCIA: Para evitar lesiones graves, no use agua para limpiar la cortadora, las baterías o el cargador de baterías. No utilice detergentes fuertes. Los productos de limpieza para el hogar que contienen aceites aromáticos como pino y limón, y los disolventes como el queroseno, pueden dañar el plástico.

Debe limpiar la parte inferior de la plataforma de la cortadora después de cada uso ya que se acumulan recortes de pasto, hojas, suciedad y otros desechos. Esta acumulación de recortes de pasto, etc. no es aconsejable porque produce óxido y corrosión.

1. Quite el pasto y hojas acumulados alrededor del motor (no use agua). Limpie la cortadora de césped con un paño seco.

2. Si se han acumulado desechos en la parte inferior de la máquina, incline la cortadora hacia adelante o hacia el costado y limpiela utilizando una herramienta adecuada.

IMPORTANTE: No utilice una lavadora a presión o manguera de jardín para limpiar su cortadora. Pueden ocasionar daño a los componentes eléctricos, o al motor eléctrico. El uso de agua acortará la vida útil de la máquina y reducirá su capacidad de servicio.

Cuidado de la cuchilla

ADVERTENCIA: Cuando saque la cuchilla de corte para afilarla o reemplazarla, protéjase las manos usando un par de guantes gruesos o un trapo grueso para sostener la cuchilla. Asegúrese de extraer la(s) batería(s).

Inspeccione periódicamente el adaptador de la cuchilla en busca de rajaduras, especialmente cuando golpee un objeto extraño. Reemplace según necesidad. Siga los siguientes pasos para realizar el mantenimiento de la cuchilla.

1. Apague el motor y extraiga la llave de seguridad del botón de arranque.
2. Una vez que haya extraído la(s) batería(s), incline la cortadora hacia un costado.
3. Retire el perno (a) y el soporte de la cuchilla (b) que sostienen la cuchilla y el adaptador en el eje del motor. Vea la Figura 4-1.

1. Saque la cuchilla (c) y el adaptador (d) del eje. Vea la Figura 4-1.

2. Saque la cuchilla del adaptador para comprobar el equilibrio. Balancee la cuchilla sobre un destornillador de eje redondo para inspeccionarla. Saque el metal del lado pesado hasta que quede bien equilibrada. Cuando afile la cuchilla, siga el ángulo original de afilado como guía. Afile cada borde de corte por igual para mantener el balance de la cuchilla.

ADVERTENCIA: Si la cuchilla está desequilibrada causará demasiada vibración al rotar a altas velocidades. Esto puede dañar la cortadora de césped, o la cuchilla se puede romper y causar lesiones personales.

1. Lubrique el eje del motor y la superficie interna del adaptador de la cuchilla con aceite ligero. Deslice el adaptador de la cuchilla (d) sobre el eje del motor. Instale la cuchilla en el adaptador con el lado marcado "Bottom" (inferior) (o con el número de parte) hacia el piso cuando la cortadora de césped está en posición de funcionamiento. Asegúrese que la cuchilla quede alineada y asentada en las bridas del adaptador.

Consulte el recuadro de la Figura 4-1.

1. Coloque el soporte de campana de la cuchilla (b) en la cuchilla (c). Alinee las muescas del soporte de campana de la cuchilla con los orificios pequeños de la cuchilla.

2. Vuelva a colocar el perno hexagonal (a) y ajustelo según los siguientes valores de torsión: 450 lb-in (como mínimo), 600 lb-in (como máximo).

Para asegurar el funcionamiento seguro de la cortadora, revise periódicamente el perno de la cuchilla para determinar si está ajustado según el par correspondiente.

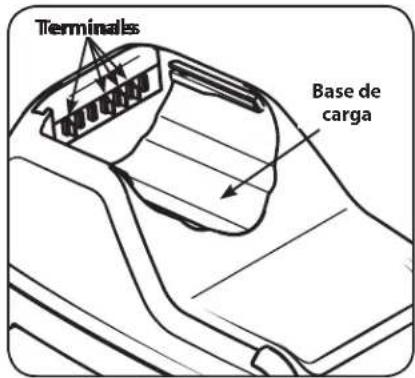

Cuidado del cargador de baterías

1. Mantenga el cargador de baterías limpio y sin residuos. No permita que ingresen materiales extraños en la base de carga ni en los terminales. Vea la Figura 4-2. Inspeccione el cargador de baterías para ver si hay materiales extraños antes de cada uso.

Figura 4-2

1. Asegúrese de que el cargador no se haya cortocircuitado a causa de residuos. Inspeccione los bornes para detectar hollín y signos de fusión. No intente usar un cargador dañado.

Montaje del cargador en la pared

El cargador se puede montar en una pared. Use sujetadores de montaje (no incluidos) con capacidad para sostener el peso combinado de la batería y del cargador de baterías. Los orificios de montaje en la pared están ubicados en la parte inferior del cargador. Vea la Figura 4-3.

Figura 4-3

Eliminación de las baterías

Eliminación de baterías dañadas o agotadas

ADVERTENCIA: En esta batería, se utiliza el siguiente material tóxico y corrosivo: IÓN DE LITIO, un material tóxico.

ADVERTENCIA: Para evitar la contaminación ambiental, póngase en contacto con su agencia local de eliminación de residuos para solicitar instrucciones antes de eliminar baterías de ion de litio dañadas o agotadas. Lleve las baterías a un centro local de reciclaje y/o eliminación que cuente con certificación para la eliminación de baterías de ion de litio.

ADVERTENCIA: No use baterías rotas o con grietas, aun cuando no tengan pérdidas. Cambie las baterías dañadas o agotadas por baterías nuevas. ¡NO INTENTE REPARAR LAS BATERÍAS! Los intentos de reparación pueden producir lesiones personales graves debido a explosión o descarga eléctrica.

Para evitar lesiones personales y daños ambientales:

• No intente retirar ni destruir ningún componente de la batería. No abra ni mutile la batería. Si se produce una pérdida, los electrolitos emitidos son corrosivos y tóxicos. No deje que la solución entre en contacto con sus ojos o su piel y no trague solución.
• No arroje la batería junto con la basura domiciliaria normal.
• No arroje la batería al fuego. El elemento de la batería puede explotar.
• No elimine la batería en un lugar donde pase a ser parte de algún relleno sanitario o de los desechos sólidos municipales.
• Cubra los bornes de la batería con cinta adhesiva reforzada.
• Deseche la batería de acuerdo con las regulaciones federales, estatales y locales.
• Elimine la batería sin demora.

Acerca de los sellos de batería Call2Recycle

El programa de auxiliares de la industria Call2Recycle ayuda a los fabricantes de baterías y productos a cumplir los requisitos de reciclaje en los Estados Unidos y Canadá, incluido el cumplimiento de amplias regulaciones estatales, provinciales y federales, por ejemplo, la Ley de Baterías Recargables y con Contenido de Mercurio (la Ley de las Baterías. Los licenciatarios/auxiliares de la industria y los fabricantes y comerciantes de productos y baterías que participan en el programa Call2Recycle® adquieren los derechos de imprimir los sellos de batería Call2Recycle en sus baterías y productos recargables. Cuando usted ve el sello de batería Call2Recycle, puede estar seguro de que su batería o su producto se pueden reciclar en forma segura y responsable.

Acerca de Call2Recycle

Desde 1994 Call2Recycle ha desviado más de 75 millones de libras de baterías recargables de los rellenos sanitarios locales y ha establecido una red

de 30.000 lugares donde dejar unidades para reciclaje. Más de 200 fabricantes de productos y/o baterías, auxiliares de la industria Call2Recycle, se han reunido para asegurarse de que se realice el reciclaje responsable de las baterías cuando llegan al fin de su vida útil y solventan el programa que funciona a través de Call2Recycle, Inc., una organización de servicios públicos sin fines de lucro 501(c)4.

Para ubicar el centro de reciclaje más cercano, por favor, comuníquese al 1-800-822-8837.

Ajustes

Transmisión autopropulsada

La rueda de ajuste de la transmisión está ubicada en la manija superior y se utiliza para ajustar o aflojar la correa de transmisión. Deberá ajustar el control de transmisión si la cortadora no se autopropulsa con el control de transmisión accionado o si las ruedas de la cortadora vacilan con el control de transmisión accionado. Si ocurre algunas de estas condiciones, gire la rueda de ajuste en el sentido opuesto a su posición para ajustar el cable o hacia su posición para aflojarlo. Vea la Figura 4-3.

Figura 4-4

Almacenamiento de la cortadora

Se deben seguir estos pasos para preparar la cortadora para almacenarla.

ADVERTENCIA: Antes de limpiar el motor y el disipador de calor, espere a que se enfríen.

• Extraiga la llave de seguridad del botón de arranque.
• Deje que se enfríen la cortadora, la batería y/o el cargador de la batería.
• Extraiga las baterías de la unidad.
• Utilice las palancas de ajuste de la manija, pliegue la manija hacia adelante y trábela en la posición inferior.

- Use aire comprimido o un paño limpio y seco para limpiar la parte exterior de la unidad, la batería y el cargador de baterías.

IMPORTANTE: NO rocíe la cortadora con agua. La garantía quedará anulada si se utiliza agua en la cortadora.

• Inspeccione la cortadora, la batería y el cargador de baterías para comprobar si hay piezas sueltas o dañadas. Reemplace las piezas dañadas y ajuste los tornillos, tuercas o pernos flojos.
• Para realizar el almacenaje entre las temporadas de corte de césped, aplique una capa de grasa para chasis o de aceite en la cuchilla de la cortadora para evitar que esta se oxide.
• Almacene la cortadora en un lugar cerrado, seco y bien ventilado. No la almacene cerca de productos corrosivos, como por ejemplo fertilizantes.
• Almacene la batería y el cargador de baterías en un área con una temperatura que oscile entre 65 y 75°F (18 y 24°C).
• Desenchufe siempre el cargador de baterías cuando no esté en uso.
• Almacene la cortadora, la batería y el cargador de baterías lejos del alcance de los niños.

NOTA: Si lo desea, la cortadora se puede almacenar en posición vertical. Vea la Figura 4-4. Ajuste la altura de corte en la posición más baja. Levante la cortadora desde el borde delantero e inclínela hacia atrás hasta que quede apoyada sobre las ruedas traseras (a) y los soportes de la manija (b). Ubique la cortadora de tal forma que la hoja quede enfrentada con la pared.

• Trabe la cortadora, la batería el cargador de baterías para evitar que se los utilice sin permiso o que se produzcan daños en ellos.
• Si la batería se deja sin uso durante más de dos meses, cargue la misma totalmente antes de utilizarla.

Solución de Problemas

ProblemaCausa	Solución
La batería no carga 1. El cargador de baterías no está enchufado.2. La batería no está bien insertada en el cargador de baterías.3. La batería y/o el cargador están demasiado calientes.4. La batería y/o el cargador de baterías ya no funcionan.	1. Enchufe el cargador de batería en una fuente de alimentación de 120 V 60 hz CA.2. Retire y luego reinserte la batería en el cargador de baterías completamente.3. Asegúrese de que la batería y el cargador estén en un ambiente cuya temperatura esté entre los 32° y los 104 °F (entre 0° y 40 °C). Deje que la batería y o el cargador se calienten o se enfrien.4. Consulte el Suplemento de Garantía para obtener información sobre el reemplazo.
La cortadora no arranca 1. La llave de arranque no está insertada en el alojamiento del arrancador.2. Control de la cuchilla desconectado.3. Baterías descargadas.4. Las baterías no están bien instaladas.5. Plataforma de la cortadora tapada con pasto y residuos.	1. Inserte completamente la llave dentro del alojamiento del arrancador.2. Engrane el control de la cuchilla.3. Cargue las baterías.4. Extraiga y reinstale las baterías.5. Destape la plataforma de la cortadora. Cerciórese de que la cuchilla se puede mover.
La batería se descarga rápidamente	1. La batería no está totalmente cargada.2. La batería y/o el cargador de baterías ya no funcionan.	1. Cargue la batería completamente.2. Consulte el Suplemento de Garantía para obtener información sobre el reemplazo.
La cortadora se detiene cuando está cortando	1. Las baterías están descargadas o tienen una carga insuficiente.2. Corta demasiado pasto.3. Plataforma tapada.	1. Cargue las baterías completamente.2. Eleve la altura de corte.3. Destape la plataforma de la cortadora. Eleve la altura de corte o corte una franja más angosta.
Excesiva vibración 1. Cuchilla de corte floja o descentrada.2. Cuchilla de corte doblada.3. Eje del motor doblado.	1. Apriete la cuchilla y el adaptador Equilibre la cuchilla.2. Reemplace la cuchilla.3. Comuníquese con el centro de servicio autorizado más cercano.
La cortadora de césped no procesa los recortes como abono	1. Plataforma de la cortadora tapada.2. Pasto mojado.3. Pasto demasiado alto.4. Cuchilla desafilada.	1. Destape la plataforma de la cortadora. Cerciórese de que la cuchilla se puede mover.2. No corte el césped cuando esté mojado; espere a que se seque para hacerlo.3. Corte una vez a una altura de corte elevada y luego vuelva a cortar el césped a la altura deseada, o corte una franja más angosta (1/2 ancho).4. Afile o cambie la cuchilla.
Corte irregular 1. Cuchilla desafilada. 1. Afile o cambie la cuchilla.
La cortadora no avanza por sí misma	1. Correa mal instalada.2. Hay desechos bloqueando el funcionamiento de la transmisión.3. Correa dañada o desgastada.	1. Compruebe la correa para ver si la polea está bien instalada y se mueve correctamente.2. Detenga el motor, extraiga la llave y limpie los residuos.3. Inspeccione la correa y solicite el reemplazo de esta.
