Tipo de producto	Sistema de megafonía portátil con estación de acoplamiento
Modelo	PBX-3110BT
Marca	QFX
Potencia de salida	80W RMS
Fuente de alimentación	CA 120V-240V (seleccionable), entrada CC 12V
Tipo de batería	Plomo-ácido recargable
Duración de la batería	Aproximadamente 4 horas en uso normal
Tiempo de carga	Aproximadamente 8 horas
Bluetooth	Sí, con contraseña 0000
Reproducción USB/Tarjeta SD	Archivos MP3 hasta 8GB
Radio FM	Sí, con antena telescópica y búsqueda automática
Entradas de audio	2x LINE (RCA y 1/8"), 2x Mic (1/4"), Guitarra (1/4")
Ecualizador	Ecualizador gráfico de 7 bandas
Pantalla	LED que muestra modo, pista, ecualizador, frecuencia FM
Control remoto	Incluido, con control de todas las funciones
Ranura para dispositivo	Para colocar móvil o tableta
Puerto de carga USB	Para cargar dispositivos externos
Peso	No especificado
Dimensiones	No especificado
Limpieza	Solo paño seco
Seguridad	No exponer a la lluvia ni a la humedad; desenchufar durante tormentas

Preguntas frecuentes - PBX-3110BT QFX

¿Cómo me conecto por Bluetooth?

Coloque el interruptor INPUT (14) en el modo Bluetooth (posición derecha). La unidad emitirá un pitido y el indicador Bluetooth parpadeará. En su teléfono, busque 'QFX' y conéctese. Ingrese la contraseña 0000 si se le solicita. Luego puede reproducir música de forma inalámbrica.

¿Cómo cargar la batería y cuánto tiempo tarda?

Conecte el cable de alimentación a la unidad y a una toma de corriente (120V-240V). Ponga el interruptor de encendido en ON. La unidad se cargará automáticamente. Una carga completa tarda aproximadamente 8 horas. Cuando la batería esté completamente cargada, el indicador de carga en el panel frontal se apagará.

¿Puedo usar el altavoz mientras se carga?

Sí, el PBX-3110BT se puede usar normalmente mientras está conectado a una fuente de alimentación. Reproducirá audio y cargará la batería simultáneamente.

¿Cómo reproducir música desde una unidad USB o tarjeta SD?

Inserte una unidad flash USB o tarjeta SD/MMC (máx. 8GB, formateada con archivos MP3) en la ranura correspondiente. La unidad cambiará automáticamente al modo USB/SD y comenzará a reproducir los archivos de audio. Use los botones Reproducir/Pausa, Siguiente y Anterior en el panel frontal o el control remoto para controlar la reproducción.

¿Cómo usar la radio FM?

Primero, extienda la antena telescópica FM. Seleccione el modo de entrada FM usando el botón MODE o el control remoto. Mantenga presionado el botón Reproducir/Pausa (o presiónelo en el control remoto) para buscar automáticamente todas las estaciones disponibles. Use los botones Siguiente/Anterior para recorrer los canales.

¿Cómo conectar un micrófono?

Conecte un micrófono con cable a una de las entradas MIC de 1/4" en el panel frontal (Mic1 o Mic2). Ajuste los controles de Volumen de micrófono y Eco a los niveles deseados. Para micrófonos inalámbricos (no incluidos), consulte su manual. Siempre ponga el volumen del micrófono a cero antes de encender el micrófono.

¿Puedo conectar una guitarra?

Sí, conecte una guitarra a la entrada Guitarra de 1/4" en el panel frontal. Use el control de Volumen de guitarra para ajustar su nivel. El sonido de la guitarra se mezclará con otras fuentes de audio.

¿Cómo usar el control remoto?

El control remoto le permite: poner la unidad en espera (STANDBY), cambiar modos de entrada (MODE), silenciar (MUTE), seleccionar pistas específicas (TRACK + teclas numéricas), ajustar el volumen maestro (VOL+/-), repetir pistas (REP), saltar pistas (PREV/NEXT) y elegir preajustes de ecualizador (EQ: Normal, Jazz, Rock, Pop, Classic). Apunte el control remoto al receptor en el panel frontal.

¿Cómo limpiar y mantener el altavoz?

Limpie el exterior solo con un paño seco. No use líquidos ni productos químicos. Mantenga la unidad alejada de la humedad, fuentes de calor y polvo. Si no se usa durante períodos prolongados, cargue la batería al menos cada 60 días para mantener su vida útil.

¿Por qué el indicador de batería muestra verde (batería baja)?

El indicador verde de batería baja significa que la batería necesita carga. Apague la unidad y conéctela a una fuente de alimentación para cargarla. Si la batería no retiene la carga, es posible que haya alcanzado su vida útil (aproximadamente 300 cargas). Contacte a personal de servicio calificado para reemplazarla.

MANUAL DE USUARIO PBX-3110BT QFX

ATENCIÓN: PARA REDUCIR EL RIESGO CONMOVICIÓN ELÉCTRICA, NO QUITE LA CUBIERTA DE ESTE ALTAVOZ, NO HAY PIEZAS QUE EL USUARIO PUEDA REPARAR. CONSULTE TODOS LOS SERVICIOS A UN TÉCNICO CALIFICADO.

El símbolo de centella que está en triángulo equilátero significa que, dentro de caparazón de producto hay una tensión muy alta y puede resultar electrocución para persona. Los usuarios deben cumplir extremadamente las normas y seguir las precauciones al ver los símbolos de este folleto.

El símbolo de exclamación dentro de un triángulo equilátero tiene una finalidad de alertar al usuario la importancia de los manejos y mantenimiento(servicio).

1- Lea las instrucciones.
2-Guarde estas instrucciones.
3- Observe todas las advertencias.
4- Siga todas las instrucciones.
5- ADVERTENCIA: Para prevenir incendios o electrocuciones, no exponga este equipo a la lluvia ni a la humedad. No ponga el producto cerca del ningún líquido mientras que utilizando.
6-Limpie sólo con un paño seco.
7- No almacene o utilice este producto cerca de fuentes de calor tales como radiadores, registros de calor, estufas u otros aparatos (incluyendo lupas) que produzcan calor. Mantenga este producto en un sitio bien ventilada..
8-No dañe enchufe polarizado o lo de tierra, el enchufe polarizado tiene dos clavijas, una más ancha que la otra, otro enchufe que conecta a tierra tiene dos clavijas y un pin redondo que conecta a la tierra. La parte ancha o la tercera espiga le ofrece la seguridad. Si el enchufe facilitado no corresponde a su tomacorriente, consulte a un electricista para cambiar tomacorriente.
9- Cuide todos los cables conectados, los cuales puedan ser pisado o pinchado, particularmente los enchufes y el punto en el que salen del aparato cuando saca el cable de la tomacorriente, sácalo sosteniendo el enchufe sino el cable.
10- Desenchufe el aparato cuando encuentra el tiempo de las tormentas o no utilice durante un período largo.
11- Asegúrese de que todo el equipo esté apagado cuando conecte al fuente de alimentación y otros equipos utilizados.
12- Una vez que mande la luz y instale todos equipos, descienda el volumen y los niveles controlables. Posteriormente ajustel el volumen del equipo y los niveles controlables a posición correcta.
13-Antes de colocar, instalar y montar o colgar cualquier producto, examine todo el hardware, la suspensión, los transductores, los soportes y el equipo de compañía asociada para ver que si han dañado. Cualquier configuración del hardware puede surgir los problemas y influenciar instalación. Cualguier posible influencia para instalación debe corregir de inmediato y instalar los productos en condición de que no exceda la capacidad de cargar harward. Nunca exceda la capacidad del hardware o equipo.
14-Consulte a un ingeniero profesional con licencia en cuanto a la instalación del equipo físico, Asegúrese de que esté instlado bajo todas las normativas locales, estatales y nacionales relacionadas con la seguridad y operación de los equipos son comprendidos y respetados.
15- Constulte a persona de servicio calificado.en cuando a los problemas cuando no funciona normalmente, tales como el cable de alimentación o el enchufe está dañado ,se ha derramado líquido o han caído objetos dentro del aparato y el aparato ha sido expuesto a la lluvia o humedad.

INTRODUCCIÓN

Felicidades y agradecemos que usted compre este altavoz portátil QFX con micrófono con cable, entradas USB y tarjeta SD, insumos Bluetooth. Para obtener mayor informaciñon de su sistema, le recomendamos que lea todas las informaciones proporcionadas en este folleto de instrucciones.

SEGURÁSE QUE USTED HA YA COMPLETAMENTE CARGADO DE LA BATERÍA ANTES DE USAR PRIMERO VEZ PARA PROLONGAR SU VIDA.

PBX-3110BT VERDADERO PANNEL

PBX-3110BT VERDADERO PANNEL

1. Antena sirve para recibir la señal de FM. Antes de usar, tire la antena telescópica de FM, después de su uso, regoge bién para que no lo dañe.
   2.DC12V IN sirve para conectar a batería externa de 12V si es necesario.
   3.Fusible 7.12V: Batería abastecida está dañado o existe cortocircuito, el fusible se quema con el fin de proteger la máquina y la batería.El aparato puede funcionar después de reemplazar un fusible nuevo.
   4.Botón de encender: Pulse este botón para encender y apagar el aparato o para cargar. Si la batería necesita cargar, ajuste a CA y conecte el cable a la parte posterior del aparato. Cuando se ajusta a CA, el aparato también puede conectar fuente de alimentación de corriente (tomacorriente) aunque la batería no tenga carga. Es necesario ajustar el voltaje del aparato para corresponder a lo de tomacorriente si existe el dicho caso. Para apagar el atavoz, ajuste el botón en OFF. Se recomienda cargar completamente la batería antes de utilizar por primera vez. Además, se recomienda cargar la batería al menos una vez cada 2-3 meses para que la batería obtenga una mayor capacidad.
2. Elege tención 120V-240V. Asegúrese de que voltaje de altavoz esté utilizando en la tomacorriente.
3. El suministro de alimentación: El interruptor debe estar en la posición de Off antes de conectar fuente de alimentación de corriente.
4. LÍNEA 2 de entrada (1/8 "): La entrada 1/8" está diseñado para conectarse directamente a mp3 player o cualquier otro dispositivo estéreo. Tenga en cuenta que hay dos entradas de línea, RCA y 1/8". Si la RCA y 1/8 " está conectados, la altavoz se reproduce automáticamente la 1/8".
5. LÍNEA1 de entrada (RCA): La entrada RCA está diseñado para conectarse directamente a un CD / DVD / TV o cualquier dispositivo estéreo .Tenga en cuenta que hay dos entradas de línea, RCA y 1/8 ". Si la RCA y 1/8 están conectados, el aparato se reproducirá automáticamente la 1/8" .Cuando se reproduce la línea entrada RCA, hay que desconectar la 1/8 "desde línea entrada 1/8 ".

PBX-3110BT PANEL FRONTAL

1.Botón de Modo entrado:. Pulse este botón para cambiar entre las distintas entradas (línea, USB, SD y FM) el interruptor de entrada (14), primero debe ajustar "Linea/FM/MP3".

1. Play / Pause:. El botón de Play / pause controlará flash USB / tarjeta SD y entrada de FM. Cuando está en el modo de USB / SD, pulse brevemente este botón para reproducir o pausar USB / SD. Mantenga pulsado este botón para repetir la pista de ellos , mantenga pulsado de nuevo para cancelar la repetición.

Cuando está en el modo de FM, pulse este botón para escanear todos los canales automáticamente.

1. Ranura de la tarjeta SD / MMC :Inserte la tarjeta SD / MMC y de memoria (flash drive) dispositivo aquí. La capacidad máxima de la tarjeta SD / MMC no puede exceder de 8 GB.El altavoz sólo se puede abrir archivo de mp3 de la tarjeta SD / MMC. No conecte su ordenador a esta entrada, ya que no se puede abrir archivos directamente desde un ordenador.

2. Ranura de USB: Conecte el almacenamiento de memoria USB (flash drive) aquí. La capacidad máxima de la tarjeta USB no puede exceder de 8 GB. El altavoz sólo se reproducirá archivos de mp3 desde la entrada de la tarjeta USB. No conecte el equipo a esta entrada, ya que no se puede abrir archivos directamente desde un ordenador.

5.Botón de siguiente pista : Cuando está en el mode de USB / SD, pulse brevemente este botón para pasar a la siguiente pista de USB / SD ,Mantenga pulsado este botón para ascender el volumen de USB / SD.Cuando está en el modo FM, pulse brevemente este botón para pasar al siguiente canal. Mantenga pulsado este botón para ascender el volumen de FM.

1. Botón de pista anterior: Cuando está en el mode de USB / SD, pulse brevemente este botón para ir a la pista anterior de USB / SD. Mantenga pulsado este botón para descender el volumen de USB / SD. Cuando está en el modo FM, pulse brevemente este botón para pasar al canal anterior. Mantenga pulsado este botón para descender el volumen de FM.

2. Receptor del delemando a distancia

3. Control maestro: Para ajustar el volumen principal.

4. Indicador de carga: Cuando se carga la batería del aparato, el indicador de carga se iluminará.

10.Ajuste de Bombo: Gire este botón para ajustar el bombo de LINE/USB / SD / FM

1. Ajuste de tiple: Gire este botón para ajustar el treble de LINE/USB/SD/FM

2. Botón de micrófono: Gire este botón para ajustar eco de micrófono (Mic1& Mic2).

13.Botón de volumen de micrófono: Gire este botón para ajustar el nivel de volumen del micrófono (Mic1 y Mic2)

1. Control de volumen de guitarra: Gire este botón para ajustar el volumen de la guitarra.

2. Selección de modos de LÍNEA de Audio/FM/ MP3/Bluetooth:mueve el interruptor a la izquierda para seleccionar el modo de entrada de LÍNEA de Audio/FM/ MP3. Mueve el interruptor a la derecha para seleccionar el modo de entrada de bluetooth.

3. Entrada de guitarra (1/4""): Conecte un cable de la guitarra a este terminal entrado..

4. Entrada de micrófono(1/4""): Conecte un micrófono a este terminal entrado de micrófono.

5. Entrada de micrófono(1/4""): Conecte un micrófono a este terminal entrado de micrófono.

6. Siete bandas de ecualizador: Mueva los controles de deslizador para ajustar los niveles apropiados de frecuencia.

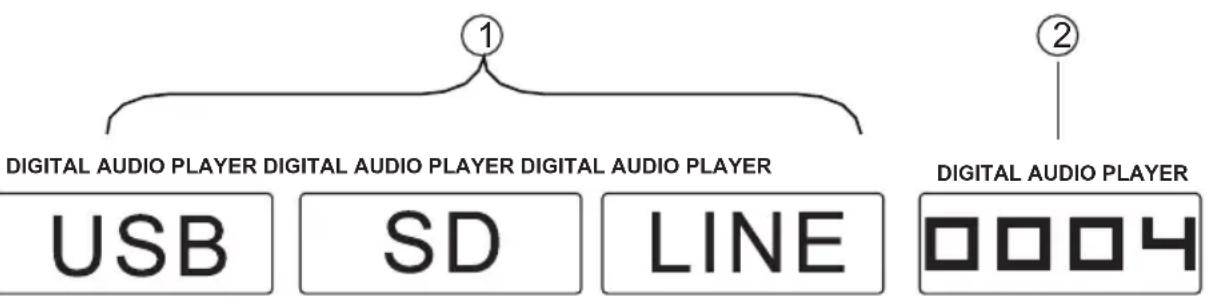

PBX-3110BT MONITOR

1. Modo de entrada: La pantalla LED mostrará la información de modo de entrada de USB / SD / LINE / FM.
2. Cuando USB flash / tarjeta SD inserta a la entrada de USB / SD, el aparato cambiará automáticamente a USB / SD y empezará abrir Archivos de Mp3.
   Modo EQ: Modo EQ se mostrará aquí.
   Modo de repetición: Cuando el modo de flash USB o de tarjeta SD está elegido, pulse el botón REP de delemando a distancia para repetir la pista de USB/SD. Pulse de nuevo para cancelar el modo de repetición.
3. Número de la pista: El sistema mostrará la cantidad de las pistas de USB/ SD que están reproduciendo.
4. Modo FM: Todos los canales de FM mostrarán aquí. Mantenga pulsando el botón play / pausa" y se escaneará automáticamente todos los canales.

DIGITAL AUDIO PLAYER

PBX-3110BT MICRÓFONO

1. Antes de encender el micrófono, asegúrese de ajustar el control de volumen del micrófono a cero. Una vez que el micrófono esté encendido, aumente lentamente el volumen del micrófono.
2. Si se percata el micrófono distorisona el sonido o no tiene sonido, compruebe si XLR está instalado correctamente o volumen de eco está demasiado alto.
3. Cuando no está en uso, apague el micrófono.

PBX-3110BT BATERÍA

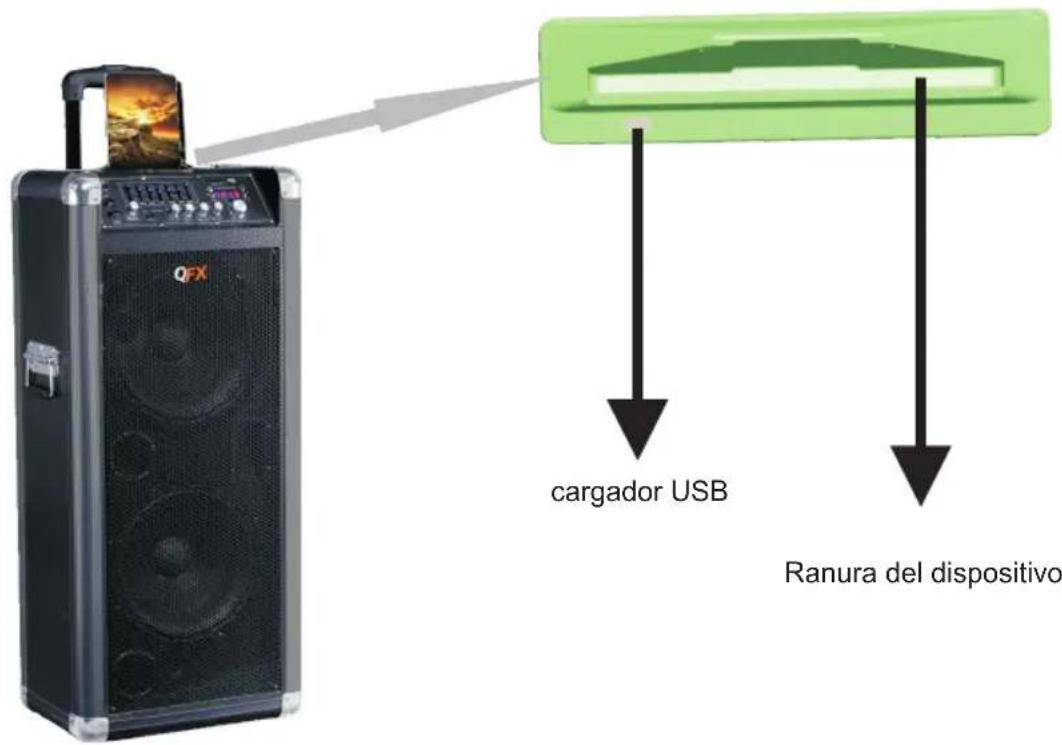

Ranura del dispositivo está disponible para poner cualquier dispositivo, como móvil o tablet PC.

Cargador USB: Cualquier dispositivo, como móvil o tablet PC puede cargar con el cable USB.

PBX-3110BT BATERÍA

1. PBX-3110BT es una batería abastecida para altavoz PA. Asegúrese de que haya cargado completamente la batería antes del primer uso con el fin de prolongar la su máxima vida. PBX-3110BT Necesita arededor de 8 horas para cargarse completamente. PBX-3110BT comenzará a cargar automáticamente una vez que el cable esté conectado a la corriente y su interruptor está ajustado en posición“ON”.

El aparato también se enciende cuando se conecta a una fuente de corriente aunque la batería esté descargado, sin embargo PBX-3110BT se reproducirá cuando se conecta a la fuente de corriente.

Cuando la batería está completamente cargada, la luz del indicador de carga de tablero va a apagar.

1. Al terminar la carga, desconecte el cable de alimentación de corriente.

2. Si el indicador del aparato mostrará iluminación verde significa baja carga, por favor lo apague y gargue.

3. En el caso de usar con estandarización, una batería totalmente cargada puede reproducir

1. Se puede recargar la batería aproximadamente 300 veces en su vida.

2. Cuando no está en uso, el altavoz debe estar en posición de OFF para evitar descargar la batería.

3. Cuando el aparato no se utiliza durante períodos largos, la batería perderá gradualmente su poder. Se recomienda cargar completamente la batería por lo menos una vez cada 60 días.

Modo bluetooth : cuando selecciona el modo bluetooth, después de pulsar el botón a la derecha, la unidad emitirá un sonido. Al mismo tiempo, el indicador de bluetooth parpadeará. Luego, va a buscar la señal de bluetooth. Abre el bluetooth del celular, busca el nombre de bluetooth del altavoz "QFX", luego lo conecta.

Introduce la contraseña "0000" después de conectarse correctamente, luego puede reproducir las canciones de su celular. Cuando se reproduce la música, y useted cambia a otro modo, puede pulsar el botón de reproducción para reproducir la música sin volver a conectar a bluetooth.

PBX-3110BT TELEMANDO A DISTANCIA

1.STANDBY: Pulse el botón de modo de espera para que el aparato esté el modo de espera.
2. Botón de modo de entrada: Pulse este botón para cambiar entre las distintas entradas (línea, USB, SD, FM).
3.Mudo: Pulse este botón para silenciar la pista de USB / SD.
4. Botón de pista: Pulse este botón para ir a la100a o 200a pista .
5.Tecla digital serve para elegir la pista de flash USB o tarjeta SD.
6. STOP: Pulse este botón para detener la pista de flash USB o tarjeta SD.
7. VOL-: Pulse este botón para descender el volumen general para USB / SD / LINE / iPad / FM.
8.REP:. Pulse este botón para repetir la pista de flash USB o tarjeta SD.
9. Pista anterior: Pulse este botón para elegir la pista anterior de flash USB o tarjeta SD y FM.
10. Pista siguiente: Pulse este botón para elegir la siguiente pista de flash USB o tarjeta SD y FM.
11.EQ: Pulse este botón para elegir el modo EQ de Jazz Normal, Rock, Pop, Clase.
12.VOL +: Pulse este botón para aumentar el volumen principal de USB / SD / LINE / iPad / FM.
13.PLAY / PAUSE: Cuando está en el modo de flash USB o SD, pulse este botón para reproducir o pausar la pista. Cuando el modo de FM, pulse este botón para escanear todos los canales automáticamente.
14. USB / SD: Pulse este botón para elegir los modos de flash USB o tarjeta SD.
