US2-MANT940 - Antena de televisión PHILIPS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Antena de TV
Marca	Philips
Modelo	US2-MANT940
Rango de frecuencia	VHF 174-230 MHz, UHF 470-862 MHz
Ganancia	30 dB (típico)
Impedancia	75 Ohm
Polarización	Horizontal lineal
Montaje	Interior / Exterior
Dimensiones (L x A x P)	40 x 30 x 10 cm
Peso	0.5 kg
Longitud del cable	1.5 m
Tipo de conector	Tipo F (coaxial)
Material	Plástico, Metal
Fuente de alimentación	Pasiva (no requiere alimentación externa)
Temperatura de funcionamiento	-20°C a +50°C
Resistencia al agua	IPX4 (resistente a salpicaduras)
Color	Negro
Compatibilidad	DVB-T/T2, DVB-C, ATSC
Alcance en interiores	Hasta 30 millas (48 km)
Alcance en exteriores	Hasta 50 millas (80 km)
Soporte de montaje incluido	Sí
Garantía	2 años
Mantenimiento	Limpiar con un paño seco; evitar la entrada de agua
Seguridad	Mantener fuera del alcance de los niños; no instalar cerca de líneas eléctricas
Reparación / Piezas de repuesto	No reparable por el usuario; contactar con el soporte de Philips

Preguntas frecuentes - US2-MANT940 PHILIPS

¿Cómo instalo la antena Philips US2-MANT940?

Monte la antena en un lugar con línea de visión clara hacia las torres de transmisión. Conecte el cable coaxial a su televisor o decodificador. Para uso en exteriores, asegure el soporte y oriente la antena adecuadamente.

¿Esta antena funciona para TV digital?

Sí, la US2-MANT940 admite estándares digitales como DVB-T/T2 y ATSC, lo que la hace compatible con la mayoría de televisores digitales.

¿Cuál es el alcance máximo de esta antena?

El alcance en interiores es de hasta 30 millas (48 km), en exteriores hasta 50 millas (80 km), dependiendo de obstáculos y la intensidad de la señal.

¿Puedo usar esta antena en exteriores?

Sí, está diseñada para uso tanto en interiores como en exteriores. La antena es resistente a salpicaduras (IPX4) y puede soportar condiciones climáticas típicas.

¿Por qué no recibo ningún canal?

Asegúrese de que la antena esté correctamente conectada y posicionada. Escanee canales en su televisor. Verifique si está dentro del alcance de las torres de transmisión. Intente mover la antena a una ubicación más alta o cerca de una ventana.

¿La antena necesita un amplificador?

No, la US2-MANT940 es una antena pasiva y no requiere un amplificador externo en la mayoría de las situaciones. Sin embargo, si está lejos de las torres, un amplificador puede ayudar.

¿Cómo limpio y mantengo la antena?

Limpie la antena con un paño seco y suave. Evite usar agua o agentes de limpieza. Para unidades exteriores, revise periódicamente si hay daños o corrosión.

¿Puedo montar esta antena en una pared o poste?

Sí, el paquete incluye un soporte de montaje adecuado para instalación en pared o poste. Siga las instrucciones incluidas para un montaje seguro.

¿Qué debo hacer si la antena está dañada?

No intente repararla usted mismo. Contacte al servicio de atención al cliente de Philips para obtener asistencia. La antena no es reparable por el usuario.

¿Qué precauciones de seguridad debo tomar?

Mantenga la antena fuera del alcance de los niños. Para instalación en exteriores, evite líneas eléctricas y condiciones de humedad durante la instalación. Asegúrese de que la antena esté firmemente fijada para evitar caídas.

MANUAL DE USUARIO US2-MANT940 PHILIPS

ES Manual de utilizador 9

10 Instrucciones de seguridad
11 Información importante
12 Partes incluidas:
13 Armado y montaje de la antena 1
14 Conexión de su TV
15 Garantía limitada por vida
15 Asistencia Técnica:

Philips fabrica productos de la mejor calidad. Si tiene algún problema técnico, llame a nuestra línea de ayuda de asistencia para accesorios al 919-573-7854 antes de devolver el producto al establecimiento. (Consulte la página 14 de este manual de instrucciones para obtener información "Antes de comenzar").

ES

Instrucciones de seguridad

Código de Electricidad Nacional - NEC

La unidad de descarga de antena no es necesaria si los conductores de derivación se encuentran dentro de una cobertura metálica continua que está conectada a tierra correctamente en forma permanente.

Antena de televisión Philips MANT940 Interior / Exterior UHF / VHF

Conexión a tierra de la antena y advertencia de seguridad.

1. Las antenas exteriores y los conductores de bajada de antena a un edificio, no deben atravesar conductores abiertos de luz eléctrica o circuitos de transmisión de energía. Deben mantenerse alejados de cualquier circuito para evitar la posibilidad de contacto accidental.
2. Cada conductor de bajada de una antena exterior debe conectarse a una unidad de descarga de antena. Las unidades de descarga de antena (o pararrayos) deben ubicarse en el exterior del edificio o en el interior, entre el punto de entrada de la bajada y el TV, y tan cerca como sea posible de la entrada de los conductores al edificio.

Notas importantes de seguridad

Si no se siente cómodo para instalar esta antena o siente que no eres capacitado para hacerlo, le recomendamos que busque ayuda de un colocador de antenas profesional calificado.

Lea bien las instrucciones correspondientes a este dispositivo antes de intentar hacer la instalación.

La instalación o desinstalación de una antena cerca de las líneas de energía es peligroso. Cada año cientos de personas mueren o resultan heridas mientras intentan instalar o hacer el mantenimiento de antenas. Por su seguridad y para que la antena quede instalada adecuadamente, lea y cumpla todas las precauciones de seguridad.

IMPORTANTE LEER ANTES DE INSTALAR

Elija un lugar para la instalación teniendo en cuenta la seguridad y el rendimiento.

Todas las líneas de energía eléctrica, líneas de cable y telefónicas parecen iguales. Para estar seguro, asuma que TODO cable aéreo puede matarlo.

No coloque una antena donde pueda caer sobre los cables de energía o golpearlos. Si tiene dudas, llame la empresa de energía eléctrica. Permítales revisar el lugar.

Las antenas exteriores deben estar colocadas con un dispositivo luminoso distintivo aprobado. Pueden aplicarse los códigos locales. Use 8 AWG o un cable de tierra más grande.

Las restricciones sobre altura y otras restricciones para antenas pueden ser aplicables a su instalación dependiendo de oxipnidad a un aeropuerto, o según lo dispongan las ordenanzas locales.

Tómese su tiempo para planear el procedimiento de instalación. Realice

Instrucciones de seguridad

ES

Si el ensamblaje de la antena comienza a caer, aléjese de él y déjelo caer. Recuerde que la torre de la antena y el cable son excelentes conductores de corriente eléctrica.

NO instale la antena solo. Asegúrese de que haya dos personas disponibles para ayudarle.

IMPORTANTE LEER ANTES DE INSTALAR

Si alguna parte de la antena entra en contacto con una línea de energía...NO LA TOQUE NI INTENTE QUITARLA USTED MISMO. Llame a la empresa local de suministro de energía inmediatamente. Ellos la quitarán.

Si ocurre un accidente con la electricidad... NO TOQUE A LA PERSONA QUE ESTÁ EN CONTACTO CON LA LÍNEA DE ENERGÍA o usted también quedará electrocutado.En lugar de ello,use una madera,un palo o cuerda SECOS para empujar o jalar a la víctima y separarla de las líneas de energía y la antena. Una vez que haya separado a la víctima,revisela.Si ha dejado de respirar,inmediatamente practique la resucitación cardio-pulmonar y quédese junto a ella.Pídale a otra persona que llame a la asistencia médica.

Instale las antenas de cable a una altura suficiente para que la gente no "tropiece" con ellas.

No instale cables de antena por encima o por debajo de cables de servicios públicos.

Información importante

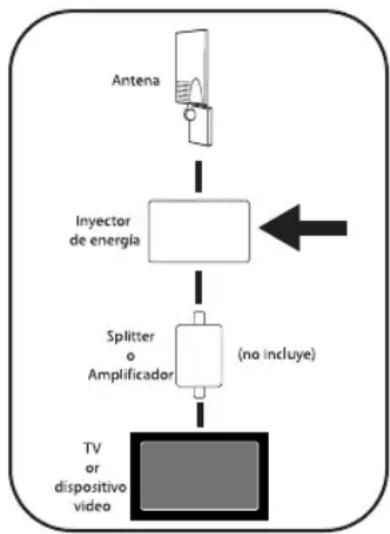


Información importante sobre la instalación

La MANT940 utiliza un pequeño amplificador externo para fortalecer la señal de entrada de la antena.

Es imprescindible para el correcto funcionamiento de este sistema de antena, que el amplificador esté conectado entre la antena y otros dispositivos como divisores, transformadores de congruencia, redes, etc.

No prestar atención a esta importante indicación puede resultar en daños al inyector de potencia o en un funcionamiento inapropiado/bajo rendimiento.

ES

Piezas incluidas:

1. Antena MANT940 .... 1
2. Alimentación 12V a 6VDC .....1
3. Soporte de pared/mástil .....1
4. Tuercas .....2
5. Pernos en U .....2
6. Abrazaderas de mástil .....2
7. Tuercas con arandelas de cerrojo .....4
8. Soporte en L .....1
9. Tornillos para Madera de 2" .....4
10. Cable coaxial de 20 ft. ....1
11. Capuchón protector .....1
12. Invector de potencia .....1
13. Sujetadores plásticos .....4

Armado y montaje de la antena

Antes de la instalación determine el mejor lugar para una recepción óptima. Es importante que la antena tenga una ruta sin obstáculos hacia el transmisor. Para determinar la ubicación del transmisor puede consultar la página Web http://www.antennaweb.org. Para obtener los mejores resultados la antena debe estar enfocada hacia la ubicación del transmisor como se muestra abajo.

Instrucciones generales para el armado y montaje de la antena.

Para instalación interior en pared:

NOTA: Realice todas las tareas de ensamblado de la antena en el piso antes de instalar la antena a la pared o el mástil de antena.

1. Fijar el cuerpo principal al soporte en L según se indica, utilizando tornillo con cabeza de cruz. Tenga en cuenta la orientación del soporte. No apretar totalmente el tornillo para permitir un ajuste posterior (fig. 1).

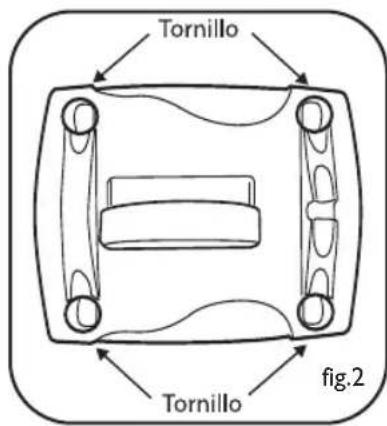

2. Utilizando el soporte pared/mástil como una guía, marcar la posición de los cuatro tornillos de 2" para madera. Si es posible, localice un montante para atornillarlo a el. Si no hay un montante disponible, utilice los sujetadores de pared apropiados (no incluidos, disponibles en cualquier ferretería) (fig. 2).

Armado y montaje de la antena

ES

1. Fijar el cuerpo principal y soporte en L al soporte de pared/mástil, utilizando tornillo con cabeza de cruz (fig. 3) vea la orientación del soporte. No apretar totalmente este tornillo para permitir un ajuste posterior.
2. Apretar todos los tornillos y tuercas para ajustar la antena firmemente a la pared.
3. Adosar el cable al conector F en la parte inferior de la unidad y coloque el capuchón protector sobre la conexión.

Vea los pasos siguientes bajo - Conexiones a su TV

Instalación exterior en mástil

NOTA: Realice todas las tareas de ensamblado de la antena en el piso. Levante a antena completa una vez ensamblada.

1. Insertar los pernos en U en los orificios del soporte de pared/mástil (fig. 4).
2. Deslice las abrazaderas de mástil sobre los pernos en U (fig. 4).
3. Colocar las 4 tuercas con arandelas de cerrojo a los pernos en U – no apretar totalmente (fig. 4).

1. Deslizar el ensamblaje sobre el mástil. No ajustar totalment, solo lo suficiente para que el ensamblaje permanezca en su sitio (fig. 5).

2. Fijar el soporte en L al soporte de pared/mástil, utilizando tornillo con cabeza de cruz y tuerca vea la orientación del soporte. Apretar completamente este tornillo.

1. Fijar el cuerpo principal de la antena al soporte en L verticalmente.

2. Apretar todos los tornillos y tuercas para ajustar la antena firmemente al mástil.

3. El ajuste de la dirección de la antena se realiza rotando el mástil dentro de su soporte.

ES

Armado y montaje de la antena

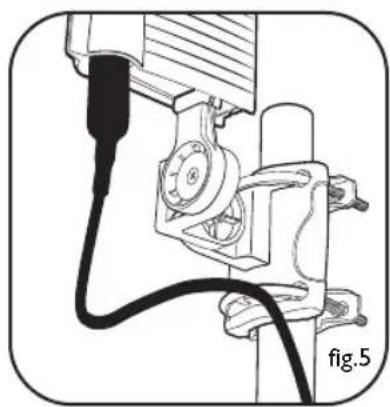

1. Colocar el cable al conector F en la parte inferior de la unidad y coloque el capuchón protector sobre la conexión (fig. 6).

Vea los pasos siguientes bajo - Conexiones a su TV

Conexiones a su TV

Antes de comenzar

Para que la antena funcione correctamente, debe acceder al menú del televisor al que esté conectada (consulte el manual de instrucciones del televisor) y, luego, configúrelo para que reciba la señal desde una ANTENA en lugar de un CABLE o SATÉLITE.

Conexiones a su TV

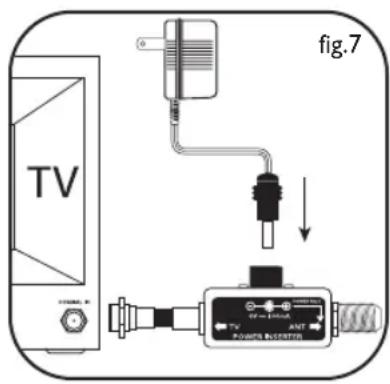

Según se indicara previamente el amplificador (inyector de potencia + alimentación) deben estar colocados en línea entre la antena y antes de cualquier divisor o dispositivo adicional.

1. Conectar el cable coaxial de la antena al conector F rotulado como ANT en el inyector de potencia.
2. Conectar el inyector de potencia a la entrada de antena en su TV, divisor y/o cualquier otro dispositivo.
3. Conectar el conector de alimentación de corriente DC al inyector de potencia y luego conectar el adaptador de corriente eléctrica a un enchufe 110/120 voltios AC.

Indicación de seguridad: El inyector de potencia y la alimentación de corriente son de uso interior únicamente!

Conexiones alternativas

1. Si su TV cuenta con entradas independientes para UHF y VHF usted deberá comprar un divisor de señal que separe las dos señales diferentes.
2. Si su TV cuenta únicamente con las entradas de antena del tipo de dos tornillos deberá comprar un transformador de 75 ohmios a 300 ohmios.

Una nota sobre el cable coaxial: Su Mant 940 incluye un rollo de 20 pies de cable coaxial RG-59. Si usted considera que esta medida no se adecua a sus necesidades, recomendamos, para lograr la mejor integridad de señal posible, no añadir este cable.

Conexiones a su TV

ES

Una mejor opción es sustituir el cable ya sea con RG-6 o RG-6 con blindaje cuádruple.Ambos cables han sido diseñados para una pérdida de señal mínima en recorridos de cable más extensos. Esto asegurará la mejor imagen y rendimiento general posibles.

Garantía

Garantía limitada de por vida

Philips garantiza que este producto carece de defectos de material, manufactura o armado, bajo uso normal y de acuerdo con las especificaciones y advertencias, durante el tiempo que éste sea de su propiedad. Esta garantía cubre únicamente al comprador original del producto y no es transferible. Para ejercer sus derechos bajo esta garantía, debe proporcionar una prueba de compra mediante una factura original que muestre el nombre del producto y la fecha de compra. Por atención al cliente o para obtener servicio de garantía, sírvase llamar al 919-573-7854. NO EXISTEN OTRAS GARANTÍAS IMPLÍCITAS O EXPLÍCITAS. Las obligaciones de Philips se limitan a la reparación o, a su sola opción, al reemplazo del producto. No se aceptan reclamos por daños incidentales, especiales e indirectos, de acuerdo a lo permitido por la ley. Esta garantía le otorga a usted derechos legales específicos. Usted también tener otros derechos que pueden variar de estado a estado.

Asistencia Técnica

Correo electrónico:

Centro de Servicio de Accesorios

Calidad comprobada en los EE.UU.

Imprimido en China
