ST3000 - Calentador de agua SVAN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Calentador de agua eléctrico de almacenamiento sellado
Modelo	ST3000
Volumen	28 L
Potencia nominal	1500 W
Tensión nominal	220-240 V CA
Presión nominal	0.75 MPa
Temperatura máxima del agua	75 °C
Rango de temperatura ajustable	30–75 °C
Grado de impermeabilidad	IPX4
Tipo eléctrico	Tipo I
Clase de eficiencia energética de calentamiento de agua	C
Eficiencia energética de calentamiento de agua	33 %
Consumo anual de electricidad	556 kWh
Agua mezclada a 40 °C (V40)	48 L
Material del tanque interior	Esmalte zafiro (método seco electrostático)
Elemento calefactor	Tubos calefactores de baja carga térmica
Aislamiento	Espumado integral de uretano espesado
Termostato	Controlador de temperatura importado
Características de seguridad	Protección contra calentamiento en seco, protección contra sobretemperatura, protección contra fugas eléctricas, protección contra alta presión hidráulica
Válvula de seguridad unidireccional	Incluida, debe instalarse en la entrada de agua fría
Limitador de temperatura	Requiere restablecimiento manual después de sobrecalentamiento
Requisitos de instalación	Debe instalarse en una pared sólida capaz de soportar el doble del peso del calentador lleno de agua; altura del enchufe ≥1.8 m; sin enchufes móviles; conexión a tierra adecuada
Mantenimiento	Limpieza periódica del tanque interior y del elemento calefactor; verificar la protección del ánodo cada 6 meses
Cumplimiento de normas	EN-60335-1, EN-60335-2-21

Preguntas frecuentes - ST3000 SVAN

¿Cuál es la forma correcta de instalar el calentador de agua SVAN ST3000?

El calentador debe instalarse en una pared sólida que pueda soportar al menos el doble del peso total cuando esté lleno. Utilice los pernos de expansión con ganchos proporcionados (espaciado de orificios de 200 mm). Asegure un espacio libre de al menos 0,2 m en el lado derecho para mantenimiento. El enchufe debe ser de 250 V/10 A, monofásico, de tres polos, instalado al menos a 1,8 m del suelo. No use enchufes móviles.

¿Cómo conecto correctamente las tuberías de agua?

Todas las conexiones de tubería son G1/2. Instale la válvula de seguridad unidireccional en la entrada de agua fría. Use las juntas de sellado de goma proporcionadas en las roscas para evitar fugas. El tubo de drenaje de la válvula de seguridad debe inclinarse hacia abajo y estar abierto a la atmósfera. Para suministro múltiple, consulte el diagrama de conexión en el manual.

¿Qué debo hacer antes del primer uso?

Asegúrese de que el calentador esté completamente lleno de agua antes de encenderlo. Abra una válvula de salida de agua caliente, luego abra la válvula de entrada. Espere hasta que el agua fluya constantemente por la salida, luego cierre la válvula de salida. El calentador está ahora lleno. Solo entonces enchufe y encienda.

¿Por qué gotea agua del orificio de liberación de presión de la válvula de seguridad?

Algunas gotas durante el calentamiento son normales debido a la expansión térmica. Si hay grandes fugas, contacte con mantenimiento profesional. Nunca bloquee el orificio de liberación de presión.

¿Cómo ajusto la temperatura del agua?

El termostato permite un ajuste entre 30 °C y 75 °C. El máximo predeterminado es 75 °C. Cuando el agua alcanza la temperatura establecida, el calentador deja de calentar automáticamente y cambia al modo de aislamiento. Se recalienta cuando la temperatura baja.

¿Cuáles son las clasificaciones de eficiencia energética de este modelo?

El ST3000 tiene una eficiencia energética de calentamiento de agua del 33 % y es clase 'C'. El consumo anual de electricidad es de 556 kWh. Produce 48 litros de agua mezclada a 40 °C (V40). Estos valores cumplen con los reglamentos UE 812/2013 y 814/2013.

¿Cómo dreno el agua del calentador?

Puede drenar el agua desde el puerto de salida desenroscando su tapón, o desde la válvula de seguridad unidireccional desenroscando su tornillo y levantando la manija de drenaje hacia arriba. Esto es importante antes de períodos prolongados de no uso, especialmente en condiciones de congelación.

¿Qué mantenimiento periódico se requiere?

Verifique regularmente el enchufe y el tomacorriente para asegurar un buen contacto y evitar sobrecalentamiento. Limpie el tanque interior y el elemento calefactor periódicamente para eliminar depósitos. Inspeccione el material de protección del ánodo cada seis meses y reemplácelo si está consumido. También limpie la válvula de seguridad unidireccional para evitar obstrucciones.

¿Qué debo hacer si el calentador no calienta y la luz indicadora está apagada?

Esto puede indicar una falla del controlador de temperatura. Contacte con personal de mantenimiento profesional. No intente repararlo usted mismo. Si el limitador de temperatura se ha disparado debido a sobrecalentamiento, necesita un restablecimiento manual por un profesional (el botón de reinicio es accesible, pero los no profesionales no deben desmontar).

¿Qué precauciones de seguridad debo seguir?

El enchufe debe estar conectado a tierra de manera confiable con una corriente nominal de al menos 10 A. Mantenga el enchufe y el tomacorriente secos. Inspeccione el enchufe por sobrecalentamiento (más de 50 °C) después de media hora de uso y reemplace el tomacorriente si es necesario. La pared debe ser lo suficientemente fuerte para soportar el calentador cuando esté lleno. Los niños y personas vulnerables deben ser supervisados. El reemplazo del cable de alimentación debe ser realizado por profesionales.

MANUAL DE USUARIO ST3000 SVAN

MANUAL DE INSTRUCCIONES

Termo eléctrico de almacenamiento sellado

1. La sustitución del cable de alimentación debe ser realizada por profesionales.
2. El uso del aparato por parte de niños y personas vulnerables debe realizarse bajo vigilancia.
3. La tuberia de drenaje debe estar en un área protegida contra heladas. Los usuarios deben proteger las tuberias de drenaje de entrada y salida contra la congelación.
4. El termo electrico responde a los requerimientos de EN-60335-1, EN-60335-2-21.

Gracias por adquirir un producto Svan.

Antes de instalar o poner en marcha su calentador eléctrico lea detenidamente este manual de instrucciones.

Advertencias especiales

• Antes de instalar este calentador de agua, debe comprobar que: ha cortado correctamente el suministro eléctrico y que el cable tierra de la toma de corriente está colocado adecuadamente.
  No use la toma de corriente móvil.
• Una incorrecta instalación y/o uso de este calentador de agua puede causar graves daños materiales y personales.

Contenido

• Características del producto....(1)
• Especificaciones....(2)
• Breve introducción a la estructura del producto....(2)
• Métodos de instalación......(2)
• Utilización....(4)
• Advertencias....(4)
• Mantenimiento....(6)
• Fallos y tratamiento....(7)
• Diagrama de cableado....(7)

Características del producto

1. Control completamente automático: calentamiento automático.
2. Protección cuatro veces más segura: Posee múltiples dispositivos de protección: protección contra el calentamiento en seco, protección contra temperaturas extremas, protección contra fuga de electricidad, protección contra alta presión hidráulica. Esto hace que su calentador sea seguro y fiable.
3. Depósito interior de esmalte de zafiro: fabricado con la avanzada tecnología de esmalte del método electrostático seco, antioxidante, resistente a la incrustación, prevención de fuga.
4. Tubería de calentamiento diseñada con baja carga térmica: segura y fiable, de larga duración.
5. Posee equipamientos resistentes a la corrosión y a la incrustación: lo que hace de su termo un producto duradero.
6. Aislado con una densa espuma integral de poliuretano: potente efecto aislante térmico, eficiencia energética y ahorro de electricidad.
7. Regulador de temperatura importado: control exacto y fiable de temperatura.
8. El rango de ajuste de temperatura de agua es de 30 a 75°C.
9. Manejo simple y uso fácil.

Especificaciones

Modelo	Volumen (L)	Potencia nominal (W)	Voltaje nominal (ACV)	Presión nominal (MPa)	Temperatura máxima de agua (°C)	Tipo eléctrico	Grado de imper-meabilidad
ST3000	28	1500	220-240	0.75	75	Type I	IPX4
ST5000	47	1500	220-240	0.75	75	Type I	IPX4
ST8000	73	1500	220-240	0.75	75	Type I	IPX4
ST10000	92	1500	220-240	0.75	75	Type I	IPX4

Breve introducción a la estructura del producto

Métodos de instalación

Atención:

Asegúrese de utilizar los accesorios proporcionados por la fábrica para instalar este calentador. Este calentador de agua no podrá ser colgado en el soporte hasta haber confirmado que éste está bien anclado a la pared. Si no, es posible que el calentador de agua se caiga y se produzcan daños en el calentador e incluso graves accidentes. Al determinar los espacios de los orificios de los fijadores, debe asegurarse de que hay un espacio mínimo de 0.2m en el lado derecho del calentador electrico con el fin de facilitar su mantenimiento si es necesario.

1.Instalación del aparato principal

1.1 Este calentador de agua eléctrico debe ser instalado en una pared sólida. Si la pared no puede soportar el doble de peso del calentador lleno de agua, es necesario instalar un soporte especial.

1.2 Después de seleccionar el lugar adecuado, determine las posiciones de los dos orificios de instalación utilizados para la expansión de los fijadores con gancho (200mm). Haga dos orificios con la longitud correspondiente con una taladradora de acuerdo con el tamaño que corresponde a la expansión de los fijadores conectados con el aparato, inserte el tornillo, haga que el gancho se ponga hacia arriba, enrosque la tuerca con fuerza, asegúrese que quedan bien enganchados y luego cuelgue el calentador de agua eléctrico.( Vea Cuadro 2).

Expansión de perno (con gancho)

Volumen(L)	28	47	73 92
posiciones de dos orificios de instalación (mm)	200

(Cuadro 2)

1.3 Instale en la pared la toma de corriente, con los siguientes requisitos: 250V/10, monofásica y tres electrodos. Es recomendable colocar la toma de corriente a la derecha por encima del calentador. La altura de la toma de corriente al suelo no debe ser mínimo de 1.8 m (vea Cuadro 3).

1.4 Con el fin de reducir la pérdida de calor de las tuberías, se recomienda que el lugar de instalación del calentador esté lo más cerca posible del lugar donde se usa el agua. Se recomienda instalarlo en lugares no expuestos al sol ni a la lluvia.

2. Conexiones de tuberías

2.1 La dimensión de cada tubería es de G1/2.
2.2 Conexión de la válvula de seguridad de un solo sentido: instale la válvula de seguridad de un solo sentido en la entrada de agua del aparato principal. (Preste atención de mantener los tubos flexibles de drenaje de la válvula de seguridad inclinados hacia abajo).
2.3 A fin de evitar fugas, al conectar los tubos las juntas de goma provistas con el calentador deben ser añadidas al final de los tubos(vea Cuadro 3).

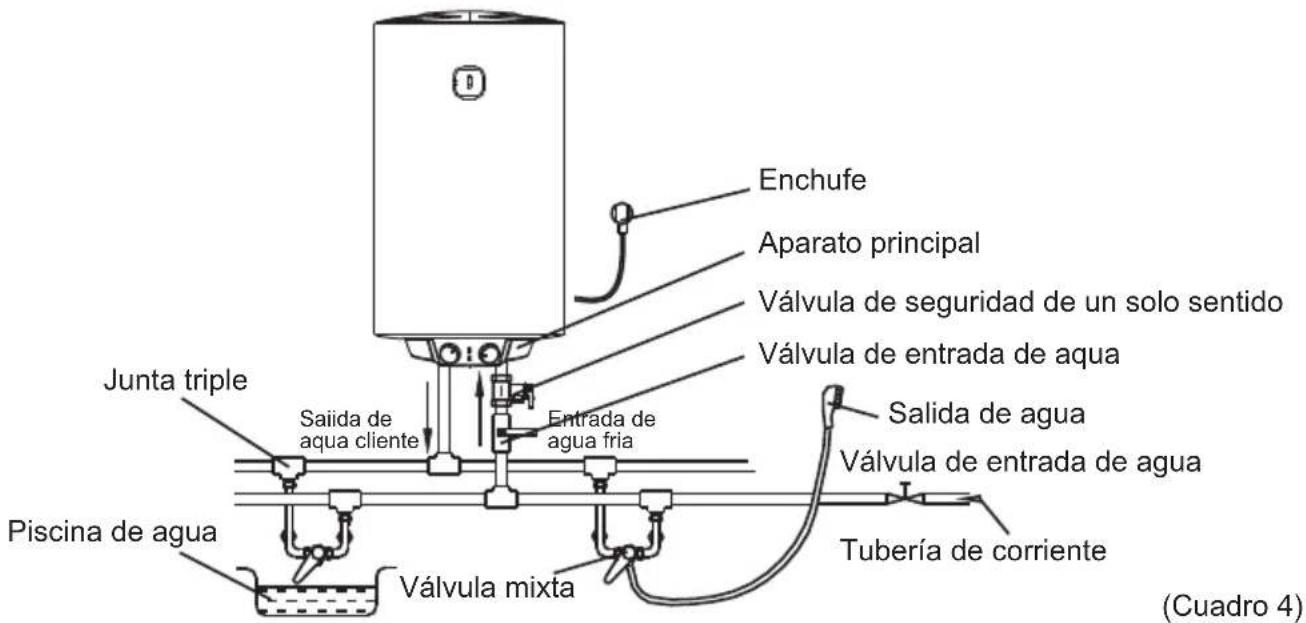

2.4 Si el usuario quiere realizar un sistema de suministro de múltiples sentidos, consulte los métodos mostrados en Cuadro 4 para la conexión de tuberías.

Utilización

1. Primero, abra una de las válvulas de salida del calentador. Posteriormente abra la válvula de entrada. El calentador empieza a llenarse de agua. Cuando sale agua de la válvula de salida implica que el calentador está lleno de agua y la válvula se puede cerrar.

Atención: durante la operación normal, la válvula de entrada debe estar en el estado de "abierto".

1. Inserte el enchufe en la toma de corriente y las dos luces indicadoras se encenderán a la vez.

2. Este termo puede controlar automáticamente la temperatura. Cuando la temperatura del agua en el interior del termo haya alcanzado la temperatura fijada (75), se apagará automáticamente, y pasará a un estado de aislante térmico; aunque la temperatura del agua descienda no implica que el suministro de agua caliente se vea interrumpido.

Advertencias

1. La toma de corriente deberá estar conectada correctamente a la toma de tierra. La corriente nominal no debe ser inferior a 10A. La toma de corriente y el enchufe se mantendrán secos para evitar fugas eléctricas. Inspeccione con frecuencia si la toma de corriente y el enchufe están bien conectados. El método de inspección es el siguiente: inserte el enchufe de suministro en la toma de corriente. Después de utilizarlo durante media hora, apague la unidad y desenchufe. Inspeccione si el enchufe quema en la mano. Si está demasiado caliente (más de 50°C) enchufarlo en otro sitio para evitar daños en la clavija, incendios u otros accidentes personales, resultado de mala conexión.

2. Para los lugares de la pared donde el agua pueda salpicar, la altura de instalación de la toma de corriente será mínimo de 1,8 metros.

3. La pared en la que el calentador está instalado deberá estar en condiciones de soportar dos veces la carga del calentador completamente lleno de agua, no debe tener daños ni grietas. En caso contrario, se deberán adoptar otras medidas de fortalecimiento.
4. La válvula de seguridad de un solo sentido adjuntada al calentador debe estar instalada en la entrada de agua fria de este equipo (vea Cuadro 5). asegurando que no quede desprotegida en presencia de vapor. El agua se puede liberar desde la válvula de alivio de presión, por tanto, la tubería de desagüe ha de tener salida al aire libre. La válvula de alivio de presión se debe revisar y limpiar regularmente, para asegurarse de que no se produzcan obstrucciones.

(Cuadro 5)

1. Antes de usarlo por primera vez (o la primera utilización después de mantenimiento o limpieza), tiene que tener en cuenta que el calentador no puede estar encendido hasta que esté totalmente lleno de agua. En el proceso de llenado, al menos una de las válvulas de salida del calentador debe estar abierta para que pueda escapar el aire. Esta válvula se puede cerrar después de que el calentador se haya llenado totalmente con agua.

2. Durante el calentamiento, pueden aparecer gotas de agua procedentes de la válvula de seguridad. Esto es totalmente normal, forma parte del calentamiento. Si sale mucha cantidad de agua, póngase en contacto con el servicio técnico oficial. La salida de la válvula de seguridad no debe ser bloqueada bajo ninguna circunstancia. De lo contrario, el calentador puede dañarse.

3. El tubo de drenaje conectado a la válvula de seguridad debe mantenerse inclinado hacia abajo.

4. Dado que la temperatura del agua en el interior del calentador puede llegar hasta 75°C, tenga especialmente cuidado de no dirigir el agua caliente directamente al cuerpo. Ajuste la temperatura del agua a un punto adecuado para evitar quemaduras.

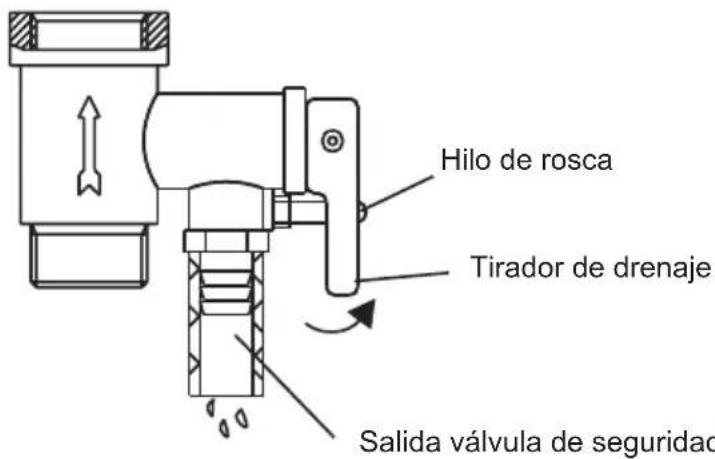

5. Para drenar el agua del calentador: desenrosque el hilo de rosca de la válvula de seguridad y levante el tirador de drenaje hacia arriba. (Vea Cuadro 6).

(Cuadro 6)

1. Si cualquiera de las partes y componentes de este calentador eléctrico de agua están dañados, póngase en contacto con el servicio técnico oficial.

Mantenimiento

1. Inspeccione el enchufe y la toma de corriente con frecuencia pare asegurarse de que están correctamente conectados y que tienen buena conexión a tierra. Compruebe que no existe sobrecalentamiento.
2. Si el calentador no se utiliza por un largo periodo de tiempo, especialmente en las regiones de baja temperatura ambiental (inferior a 0), a fin de prevenir daños al calentador debido a la congelación del agua en el interior del contenedor, se debe vaciar el agua dentro del calentador (véase artículo 9, advertencia de este manual sobre el método de drenar el agua en el interior del calentador).
3. Con el fin de garantizar que el calentador de agua pueda funcionar de manera eficiente a largo plazo, se recomienda limpiar periódicamente el interior del contenedor y los depósitos en los componentes de este calentador.
4. Se recomienda examinar los materiales de protección del ánodo cada medio año, aproximadamente. Si todos los materiales están gastados, sustitúyalos con nuevos materiales.
5. Si el calentador de agua se recalienta o si el termostato se daña, el limitador de la temperatura interrumpe la corriente eléctrica. Es preciso resetear el calentador manualmente (véase cuadro 7).

(Cuadro 7)

Atención

No se permite al usuario desmontar el limitador de temperatura para resetear. Contacte con un profesional para el mantenimiento. De lo contrario, nuestra empresa no se hará responsable de ningún tipo de accidente.

Fallos y Tratamiento

Fallos Motivos	Tratamiento
La luz indicadora del calentamiento está apagada.	Fallos del controlador de la temperatura.	Póngase en contacto con los profesionales de mantenimiento para la reparación.
No sale agua de la salida de agua caliente.	1. El suministro de agua corriente está cortado.2. La presión hidráulica es demasiado baja.3. La válvula de entrada del agua corriente no está abierta.	1.Espere a que se restaure el suministro de agua corriente.2.Utilice el calentador de nuevo cuando la presión hidráulica aumente.3.Abra la válvula de entrada de agua corriente.
La temperatura del agua es demasiado alta.	Fallos del sistema de control de la temperatura.	Póngase en contacto con los profesionales de mantenimiento para la reparación.
Fugas de agua.	Problemas de cierre de la articulación de cada tubo.	Cierre las articulaciones.

Diagrama de cableado

Información de product conforme la regulación UE

El calentador de agua de eléctrico ST3000 de la empresa SVAN Ltd. se ha testado para un perfil de carga declarada del tamaño "S".

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para el calentador de agua eléctrico y logró una eficiencia energética del calentamiento de agua _wh = 33% que corresponden a la clase energética de calentamiento de agua "C".

De acuerdo con el Anexo II artículo 1 del Reglamento de la comisión de Clases de Eficiencia energética, la evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionada (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

El consumo de electricidad Qelec, ηwh eficiencia energética del calentamiento de agua energética y agua mezclada a 40 °C(V40)

Descripción Parámetros Valor Unit
k-Valor k		0.23
Cumplimiento control inteligente inteligente		0
Factor control inteligente SCF		0
Conversion coeficiente CC		2.5
Término de corrección ambiental Q	cor	-0.323	kWh
Energía referente	Q_ref	2.1	kWh
Contenido de energía útil Q	H_2O	2.791	kWh
Relación de Corrección de referencia y energía útil Q	ref/Q_H_2O	0.753	kWh
Consumo eléctrico diario (medido) Q	test_elec	3.562	kWh
Temperatura del agua al principio del ciclo de medición 24h	T3	75.3	°C
Temperatura del agua al final del ciclo de medición 24h	T5	76	°C
Volumen de almacenamiento M	act	28.6	kg
Volumen de almacenamiento C	act	28.6	L
Consumo de electricidad diaria (corregido) Q	elec	2.663	kWh
Eficiencia energética Calentamiento de agua	n_wh	33.2	%
Consumo de electricidad Anual	AEC	556	kWh
Clase energética de calentamiento de agua		C
Temperatura del agua sin gotear	T_set	75.5	°C
Temperatura media del agua de salida de agua caliente	θ_p'	66.3	°C
Temperatura media del agua de entrada de agua fría	θ_c	10.5	°C
Valor normalizado de la temperatura media	θ_p	66.2	°C
Volumen de entregade agua de al menos 40 °C	V_40exp	25.7	L
Volumen calculado de entrega de agua caliente de al menos 40 °C	V_40	48	L

El calentador de agua de eléctrico ST5000 de la empresa SVAN Ltd. se ha testado para un perfil de carga declarada del tamaño "M".

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para el calentador de agua eléctrico y logró una eficiencia energética del calentamiento de agua _wh = 37% que corresponden a la clase energética de calentamiento de agua "C".

De acuerdo con el Anexo II artículo 1 del Reglamento de la comisión de Clases de Eficiencia energética, la evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionada (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

El consumo de electricidad Qelec, ηwh eficiencia energética del calentamiento de agua energética y agua mezclada a 40 °C(V40)

Descripción Parámetros Valor Unit
k-Valor k		0.23
Cumplimiento control inteligente inteligente		0
Factor control inteligente SCF		0
Conversion coeficiente CC		2.5
Término de corrección ambiental	Q_cor	-0.392	kWh
Energía referente	Q_ref	5.845	kWh
Contenido de energía útil	Q_H2O	7.143	kWh
Relación de Corrección de referencia y energía útil	Q_ref/Q_H2O	0.818	kWh
Consumo eléctrico diario (medido)	Q_test\_elec	8.068	kWh
Temperatura del agua al principio del ciclo de medición 24h	T3	69.7	°C
Temperatura del agua al final del ciclo de medición 24h	T5	71.4	°C
Volumen de almacenamiento	M_act	46.6	kg
Volumen de almacenamiento	C_act	46.6	L
Consumo de electricidad diaria (corregido)	Q_elec	6.527	kWh
Eficiencia energética Calentamiento de agua	n_wh	36.7	%
Consumo de electricidad Anual	AEC	1399	kWh
Clase energética de calentamiento de agua		C
Temperatura del agua sin gotear	T_set	70	°C
Temperatura media del agua de salida de agua caliente	'_p	67.2	°C
Temperatura media del agua de entrada de agua fría	_c	10.5	°C
Valor normalizado de la temperatura media	_p	67.1	°C
Volumen de entregade agua de al menos 40 °C	V_40exp	36.8	L
Volumen calculado de entrega de agua caliente de al menos 40 °C	V_40	70	L

El calentador de agua de eléctrico ST8000 de la empresa SVAN Ltd. se ha testado para un perfil de carga declarada del tamaño "M".

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para el calentador de agua eléctrico y logró una eficiencia energética del calentamiento de agua _wh = 37% que corresponden a la clase energética de calentamiento de agua "C".

De acuerdo con el Anexo II artículo 1 del Reglamento de la comisión de Clases de Eficiencia energética, la evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionada (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

El consumo de electricidad Qelec, ηwh eficiencia energética del calentamiento de agua energética y agua mezclada a 40 °C(V40)

Descripción Parámetros Valor Unit
k-Valor k		0.23
Cumplimiento control inteligente inteligente		0
Factor control inteligente SCF		0
Conversion coeficiente CC		2.5
Término de corrección ambiental Q	cor	-0.351	kWh
Energía referente	Q_ref	5.845	kWh
Contenido de energía útil Q	H_2O	7.480	kWh
Relación de Corrección de referencia y energía útil Q	ref/Q_H_2O	0.781	kWh
Consumo eléctrico diario (medido) Q	test_elec	8.420	kWh
Temperatura del agua al principio del ciclo de medición 24h	T3	57.4	°C
Temperatura del agua al final del ciclo de medición 24h	T5	57.8	°C
Volumen de almacenamiento M	act	81	kg
Volumen de almacenamiento C	act	81	L
Consumo de electricidad diaria (corregido) Q	elec	6.550	kWh
Eficiencia energética Calentamiento de agua	n_wh	36.6	%
Consumo de electricidad Anual	AEC	1403	kWh
Clase energética de calentamiento de agua		C
Temperatura del agua sin gotear	T_set	57.8	°C
Temperatura media del agua de salida de agua caliente	θ_p'	54.9	°C
Temperatura media del agua de entrada de agua fría	θ_c	10.4	°C
Valor normalizado de la temperatura media	θ_p	54.8	°C
Volumen de entregade agua de al menos 40 °C	V_40exp	61	L
Volumen calculado de entrega de agua caliente de al menos 40 °C	V_40	91	L

El calentador de agua de eléctrico ST10000 de la empresa SVAN Ltd. se ha testado para un perfil de carga declarada del tamaño "M".

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para el calentador de agua eléctrico y logró una eficiencia energética del calentamiento de agua _wh = 36% que corresponden a la clase energética de calentamiento de agua "C".

De acuerdo con el Anexo II artículo 1 del Reglamento de la comisión de Clases de Eficiencia energética, la evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionada (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

El consumo de electricidad Qelec, ηwh eficiencia energética del calentamiento de agua energética y agua mezclada a 40 °C(V40)

Descripción Parámetros Valor Unit
k-Valor k		0.23
Cumplimiento control inteligente inteligente		0
Factor control inteligente SCF		0
Conversion coeficiente CC		2.5
Término de corrección ambiental Q	cor	-0.472	kWh
Energía referente	Q_ref	5.845	kWh
Contenido de energía útil Q	H_2O	7.107	kWh
Relación de Corrección de referencia y energía útil Q	ref/Q_H_2O	0.822	kWh
Consumo eléctrico diario (medido) Q	test_elec	7.918	kWh
Temperatura del agua al principio del ciclo de medición 24h	T3	58.1	°C
Temperatura del agua al final del ciclo de medición 24h	T5	56.5	°C
Volumen de almacenamiento M	act	101	kg
Volumen de almacenamiento C	act	101	L
Consumo de electricidad diaria (corregido) Q	elec	6.667	kWh
Eficiencia energética Calentamiento de agua	n_wh	36.1	%
Consumo de electricidad Anual	AEC	1422	kWh
Clase energética de calentamiento de agua		C
Temperatura del agua sin gotear	T_set	56.4	°C
Temperatura media del agua de salida de agua caliente	θ_p'	55.3	°C
Temperatura media del agua de entrada de agua fría	θ_c	10.4	°C
Valor normalizado de la temperatura media	θ_p	55.3	°C
Volumen de entregade agua de al menos 40 °C	V_40exp	74	L
Volumen calculado de entrega de agua caliente de al menos 40 °C	V_40	112	L

DESCRIPCION ANEXO I

1. Nombre o marca comercial del proveedor.
2. Identificación del modelo del proveedor.
3. El perfil de carga declarada, expresada por la letra apropiada y el uso típico de acuerdo con la Tabla 3 del Anexo VII.
4. La clase de eficiencia energética del calentamiento de agua del modelo, determinada de acuerdo con el punto 1 del anexo II.
5. La eficiencia energética del calentamiento de agua de en%, redondeado al entero más cercano.
6. El consumo eléctrico anual en kWh en términos de energía final y / o el consumo de combustible anual en GJ en términos de GCV, redondeado al número entero más próximo y calculado de conformidad con el punto 4 del anexo VIII.
7. Los ajustes de temperatura del termostato del calentador de agua, de acuerdo como se coloca en el mercado.
8. El consumo diario de electricidad Q elec en kWh, redondeado a tres decimales.
9. Del perfil de carga declarada, expresada por la letra correspondiente de acuerdo con la Tabla 1 del presente anexo.
10. El agua mezclada a 40 °C V40 en litros, redondeado al entero más cercano.
11. La temperatura máxima del termostato.
12. E I modo "fuera de la caja" es la condición de funcionamiento estándar, el fabricante establece este modo a nivel de la fábrica, que se activa inmediatamente después de la instalación del aparato, apto para el uso normal por el usuario final de acuerdo con el patrón del agua para el que el producto ha sido diseñado y puesto en el mercado.
13. El calentamien to de agua de la eficiencia energética en%, redondeado a un decimal.
14. Todas las precauciones específicas para su montaje, instalación y mantenimiento se describen en las instrucciones de uso e instalación. Lea y siga las instrucciones de uso e instalación.
15. Todos los datos que se incluyen en la información del producto se determinaron mediante la aplicación de las especificaciones de las directivas europeas pertinentes. Las diferencias de información sobre los productos señalados pueden ser causa de diferentes condiciones de ensayo. Sólo los datos que contiene esta información de producto son válidos y están en vigor.

svan

Instruction Manual

Av. Altos Hornos S/N. Pto. Sagunto (46520). Valencia, España.

[e-mail]

960600034
