NWH75HG75B - Horno NEW POL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno eléctrico empotrado
Modelo	NWH75HG75B
Marca	NEW POL
Dimensiones (Al x An x Pr)	595 x 595 x 575 mm
Peso	35 kg
Alimentación eléctrica	220-240 V, 50 Hz
Consumo de energía	3.5 kW
Clase energética	A+
Capacidad del horno	70 L
Rango de temperatura	50°C - 250°C
Modos de cocción	Convección, Grill, Descongelación, Ventilador, Calor inferior
Tipo de limpieza	Autolimpieza pirolítica
Pantalla	Pantalla táctil LED
Tipo de control	Control táctil + perillas giratorias
Características de seguridad	Bloqueo infantil, Protección contra sobrecalentamiento, Apagado automático
Tipo de puerta	CoolTouch, triple acristalamiento
Material interior	Esmalte con revestimiento catalítico
Material exterior	Acero inoxidable
Disponibilidad de repuestos	10 años después de la producción
Índice de reparabilidad	8.5 / 10

Preguntas frecuentes - NWH75HG75B NEW POL

¿Cómo configuro el tiempo y la temperatura de cocción?

Use la pantalla táctil para seleccionar el modo de cocción, luego ajuste la temperatura y el tiempo usando los iconos +/- o las perillas giratorias. Presione Inicio para comenzar.

¿Cómo limpio el horno usando la autolimpieza pirolítica?

Retire todos los accesorios y residuos grandes. Seleccione el modo Pirolítico (generalmente a 500°C). El ciclo dura aproximadamente 2-3 horas. Después de enfriar, limpie las cenizas con un paño húmedo.

¿Qué debo hacer si el horno no calienta?

Verifique la alimentación eléctrica y el disyuntor. Asegúrese de que el horno esté correctamente enchufado. Si aún no calienta, el elemento calefactor puede estar defectuoso; contacte al servicio técnico.

¿Puedo asar carne directamente sobre la rejilla del horno?

Sí, use el modo Grill. Coloque la carne sobre la rejilla con una bandeja recolectora debajo. Supervise de cerca para evitar que se queme.

¿Cómo activo el bloqueo infantil?

Mantenga presionado el icono de bloqueo en la pantalla táctil durante 3 segundos. La pantalla mostrará un símbolo de candado. Para desactivar, repita.

¿Cuál es el peso máximo para la rejilla del horno?

La carga máxima por rejilla es de 15 kg. Distribuya los alimentos de manera uniforme para evitar daños.

¿Cómo reemplazo la bombilla del horno?

Desconecte la alimentación. Retire la cubierta de vidrio girando en sentido antihorario. Reemplácela con una bombilla halógena de 25W (resistente a 300°C). Vuelva a colocar la cubierta y restablezca la alimentación.

La pantalla de mi horno muestra un código de error. ¿Qué significa?

Los códigos de error como E01 indican problemas de sensor. Consulte la sección de solución de problemas del manual. Si persiste, contacte al servicio al cliente.

¿Puedo usar papel de aluminio en el horno?

Sí, pero evite el contacto con los elementos calefactores. Use papel de aluminio solo en la bandeja de hornear y nunca cubra el fondo del horno.

¿Cómo configuro el temporizador sin iniciar la cocción?

Presione el icono de temporizador en el panel de control. Use +/- para ajustar los minutos. El temporizador emitirá un pitido al finalizar, sin calentar.

MANUAL DE USUARIO NWH75HG75B NEW POL

ES Manual de usuario de horno integrado

PT Forno Embutido / Manual de Utilizador

EN Built-in Oven / User Manual

Gracias por elegir este producto.

Este Manual de usuario contiene información de seguridad e instrucciones importantes relacionadas con el uso y mantenimiento del aparato.

Tómese el tiempo que necesite para leer este Manual de usuario antes de usar el aparato y guárdelo por si tuviese que consultarlo más adelante.

Icono Tipo Significado
	ADVERTENCIA Riesgo de lesión grave o muerte
	RIESGO DE DESCARGA ELÉCTRICA Riesgo de voltaje peligroso
	INCENDIO Advertencia; Riesgo de incendio / materiales inflamables
	PRECAUCIÓN Riesgo de lesiones o daños materiales
	IMPORTANTE / NOTA Uso correcto del sistema

ÍNDICE

1.INSTRUCCIONES DE SEGURIDAD 4
1. Advertencias generales de seguridad .... 4
1.2. Advertencias para la instalación....6
1.3. Durante el uso 7
1.4. Durante la limpieza y el mantenimiento.... 8
2.INSTALACIÓN Y PREPARACIÓN PARA SU USO 10
2.1. Instrucciones para el instalador.... 10
2.2. Instalación del horno 10
2.3. Conexión eléctrica y seguridad .... 12
3.CARACTERÍSTICAS DEL PRODUCTO 13
4.USO DEL PRODUCTO 14
4.1. Mesa de cocción.... 15

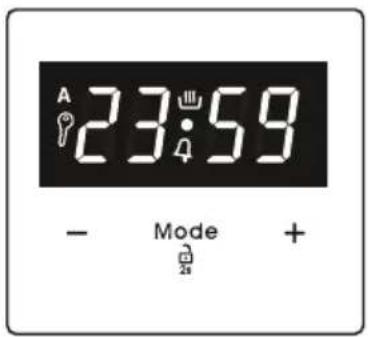

4.2. Uso del temporizador digital táctil.... 16

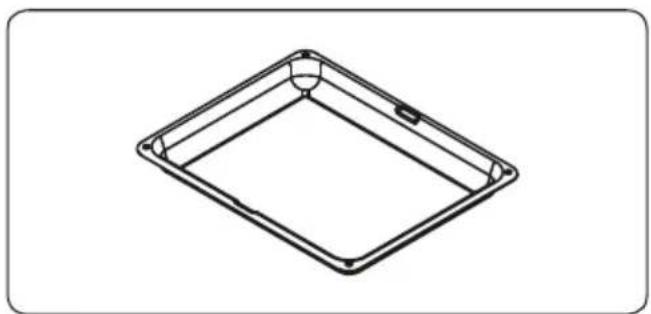

4.3. Accesorios .... 18
5.LIMPIEZA Y MANTENIMIENTO....20
5.1. Limpieza 20
5.2. Mantenimiento.... 22
6.SOLUCIÓN DE PROBLEMAS Y TRANSPORTE....23
6.1. Solución de problemas....23
6.2. Transporte 23
7. ESPECIFICACIONES TÉCNICAS ...... 24
7.1. Ficha energética 24

1. INSTRUCCIONES DE SEGURIDAD

• Lea detenidamente todas las instrucciones antes de usar el aparato y guarde este manual en un lugar de fácil acceso para poder consultarlo cuando sea necesario.
• Este manual ha sido redactado para más de un modelo. Por lo tanto, puede que su aparato no tenga algunas de las características descritas en él. Por este motivo, es importante que preste especial atención a las figuras que se proporcionan en el manual.

1.1. ADVERTENCIAS GENERALES DE SEGURIDAD

- Este aparato lo pueden usar niños de 8 años en adelante y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso seguro del aparato y comprenden los peligros asociados. Los niños no deben jugar con el aparato. Ningún niño debe realizar la limpieza ni el mantenimiento de usuario de este aparato sin supervisión.

ADVERTENCIA: El aparato y sus piezas accesibles se calientan durante su uso. Se debe tener cuidado a fin de evitar tocar los elementos de calentamiento. Mantenga a los niños de menos de 8 años de edad lejos del aparato salvo que estén supervisados en todo momento.

⚠️ ADVERTENCIA: Peligro de incendio: No coloque objetos sobre las superficies donde se cocina.

⚠️ ADVERTENCIA: Si la superficie está rajada, apague el aparato para evitar la posibilidad de que se produzca una descarga eléctrica.

- No use el aparato con un temporizador externo o un sistema de control remoto aparte.

• Durante el uso, el aparato se calentará. Se debe tener cuidado a fin de evitar tocar los elementos de calentamiento que hay dentro del horno.
• Durante el uso, los tiradores se pueden calentar en un corto período de tiempo.
• No use productos de limpieza abrasivos agresivos ni estropajos para limpiar el cristal de la puerta del horno y el resto de superficies. Pueden rayar las superficies, lo que podría hacer que se resquebrajase el cristal de la puerta o se dañasen las superficies.
• No utilice productos de limpieza a vapor para limpiar el aparato.

⚠️ ADVERTENCIA: Para evitar la posibilidad de descargas eléctricas, asegúrese de que el aparato esté apagado antes de cambiar la lámpara.

⚠️ PRECAUCIÓN: Las piezas accesibles podrían estar calientes al cocinar o asar. Mantenga a los niños alejados del aparato cuando se esté usando.

• El aparto se ha fabricado de acuerdo con las normativas y estándares locales e internacionales pertinentes.
• Los trabajos de mantenimiento y reparación solo deben llevarlos a cabo técnicos de servicio autorizados. Es peligroso que un técnico no autorizado lleve a cabo los trabajos de instalación y reparación del aparato. No altere ni modifique en modo alguno las especificaciones del aparato. El uso de protectores de encimera no adecuados puede dar lugar a accidentes.
• Antes de conectar el aparato, asegúrese de que las condiciones de la distribución local (naturaleza y presión del gas o frecuencia y voltaje de electricidad) y las especificaciones del aparato sean

compatibles. Las especificaciones de este aparato se indican en la etiqueta.

⚠️ PRECAUCIÓN: Este aparato solo ha sido diseñado para cocinar alimentos en el interior de una vivienda. No se debe usar para ningún otro fin o aplicación, como para uso no doméstico, en un entorno comercial o para calentar una habitación.

• No utilice los tiradores de la puerta para levantar o mover el aparato.
• Se han tomado todas las medidas posibles con el fin de garantizar su seguridad. Puesto que el cristal se puede romper, debe tenerse cuidado al limpiar el aparato para evitar que se raye. Evite golpear el cristal con accesorios.
• Asegúrese de que el cable de alimentación no quede atrapado ni dañado durante la instalación. Si el cable de alimentación se ha dañado, deberá cambiarlo el fabricante, su agente de servicio o una persona cualificada equivalente a fin de evitar que se produzca un peligro.
• No deje que los niños se cuelguen de la puerta del horno o se sienten en ella cuando esté abierta.
• Mantenga a los niños y animales alejados de este electrodoméstico.

1.2. ADVERTENCIAS PARA LA INSTALACIÓN

• No utilice el aparato antes de que se haya instalado por completo.
• El aparato debe instalarlo un técnico autorizado. El fabricante no es responsable de ningún daño que pueda producirse por una colocación o instalación defectuosa realizada por una persona no autorizada.
• Al desembalar el aparato, asegúrese de que no haya resultado dañado durante el transporte. Si

detecta algún tipo de defecto, no use el aparato y póngase en contacto inmediatamente con un agente de servicio cualificado. Los materiales empleados para el embalaje (nailon, grapas, espuma de estireno, etc.) pueden resultar dañinos para los niños y se deben recoger y retirar inmediatamente.

• Proteja el aparato de la atmósfera. No lo exponga a los efectos del sol, la lluvia, la nieve, el polvo o una humedad excesiva.
• Los materiales que rodean el aparato (p ej., armarios) deben ser capaces de soportar al menos una temperatura de 100 °C.
• El aparato no debe instalarse detrás de una puerta decorativa para evitar el sobrecalentamiento.

1.3. DURANTE EL USO

• Al usar el horno por primera vez, podría observar un ligero olor. Este olor es totalmente normal y se debe a los materiales de aislamiento de los elementos calentadores. Le recomendamos que antes de usar el horno por primera vez, lo deje vacío y lo ponga a trabajar a la temperatura máxima durante 45 minutos. Asegúrese de que el entorno en el que se haya instalado el producto esté bien ventilado.
• Tenga cuidado al abrir la puerta del horno cuando esté cocinando o tras haber terminado de cocinar. El valor caliente del horno puede producir quemaduras.
• No coloque materiales inflamables o combustibles dentro ni cerca del aparato cuando este esté funcionando.

• Use siempre guantes para horno para retirar la comida del horno y para volver a introducir alimentos en él.

• En ningún caso se debe cubrir el horno con papel de aluminio, ya que existe la posibilidad de que se produzca un sobrecalentamiento.

• No coloque platos o bandejas de horno directamente sobre la base del horno mientras se esté cocinando. La base se calienta mucho y se puede dañar el aparato.

No deje desatendida la cocina al cocinar con aceites sólidos o líquidos. Pueden prenderse bajo condiciones extremas de calentamiento. Nunca vierta agua sobre llamas producidas por aceite. En su lugar, apague la cocina y cubra el recipiente con su tapa o una manta ignífuga.

• Si no se va a usar el producto durante un largo período de tiempo, apague el interruptor de mando principal.
• Asegúrese de que los mandos de control del aparato estén siempre en la posición “0” (parada) cuando no se esté utilizando.
• Al extraer las bandejas, estas se inclinan- Tenga cuidado para que no se le derrame ni se le caiga la comida caliente al sacarla del horno.
• No coloque nada sobre la puerta del horno cuando esté abierta. Esto podría desequilibrar el horno o dañar la puerta.
• No cuelgue toallas, trapos ni ropa en el aparato o en uno de sus tiradores.

1.4. DURANTE LA LIMPIEZA Y EL MANTENIMIENTO

• Asegúrese de que el aparato esté desconectado de la red eléctrica antes de realizar cualquier tarea de limpieza o mantenimiento.
• No extraiga los mandos de control para limpiar el panel de mando.

- Para preservar la eficacia y seguridad del aparato, le recomendamos que use siempre piezas de repuesto originales y que llame a un agente de servicio autorizado cuando sea necesario.

Declaración de conformidad de la CE

CE Declaramos que nuestros productos cumplen con las directivas, decisiones y normativas europeas pertinentes y con los requisitos enumerados en los estándares mencionados.

Este aparato se ha diseñado únicamente para cocinar en casa. Cualquier otro uso (como calentar una habitación) es inadecuado y peligroso.

Las instrucciones de funcionamiento se aplican a varios modelos. Puede que observe diferencias entre estas instrucciones y el modelo suyo.

2. INSTALACIÓN Y PREPARACIÓN PARA SU USO

ADVERTENCIA: Este aparato debe instalarlo una persona de servicio autorizada o un técnico cualificado siguiendo las instrucciones proporcionadas en esta guía y cumpliendo las normativas locales vigentes.

• Si la instalación se realiza de manera incorrecta, la garantía quedará anulada y podrían producirse daños físicos y materiales, de los que el fabricante no se hace responsable.
• Antes de la instalación asegúrese de que las condiciones de la distribución local (voltaje de electricidad y frecuencia) y los ajustes del aparato son compatibles. Las condiciones de ajuste de este aparato se indican en la etiqueta.
• Deben cumplirse las leyes, ordenanzas, directivas y estándares vigentes en el país en el que se vaya a usar el aparato (normativas de seguridad, reciclaje adecuado conforme a las normativas, etc.).

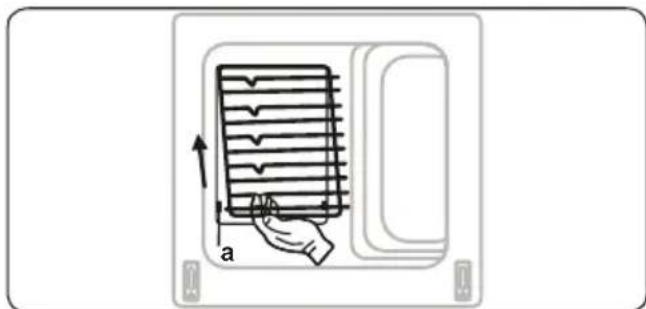

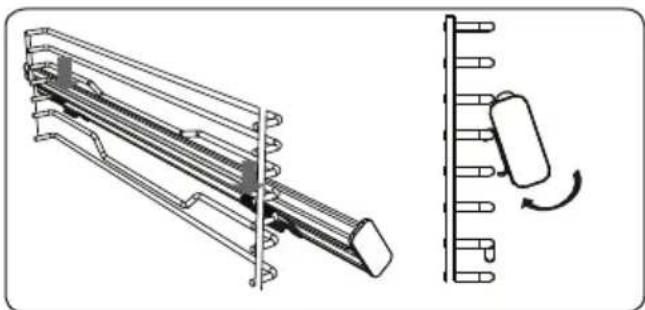

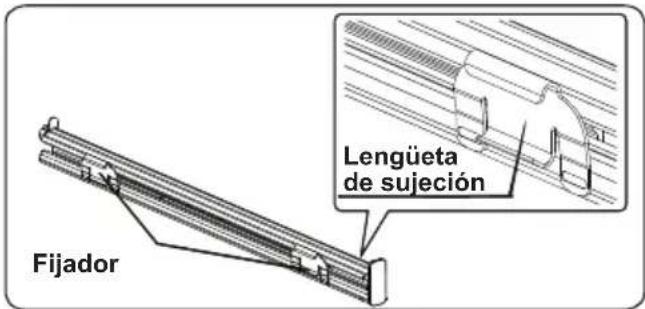

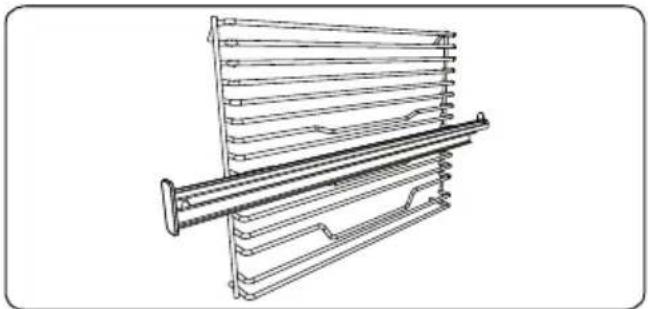

• Si el producto contiene guías de rejillas extraíbles (parrillas metálicas) y el manual de usuario incluye recetas como el yogur, las parrillas metálicas deberán retirarse y el horno deberá funcionar en el modo de cocción definido. La información sobre la extracción de la rejilla metálica se incluye en la sección de LIMPIEZA Y MANTENIMIENTO.

2.1. INSTRUCCIONES PARA EL INSTALADOR Instrucciones generales

• Tras quitar el material de embalaje del aparato y de sus accesorios, asegúrese de que el aparato no esté dañado.
  Si sospecha que pueda haber cualquier tipo de daño en el aparato, no lo utilice. Póngase en contacto inmediatamente con una persona de servicio autorizada o un técnico cualificado.
• Asegúrese de que no haya materiales inflamables o combustibles cerca del aparato, como cortinas, aceite, trapos, etc., que podrían prenderse fuego.
• La encimera y el mobiliario que rodee el aparato debe estar hecho de materiales resistentes a temperaturas superiores a los 100 °C.
• El aparato no se debe instalar

directamente sobre un lavavajillas, frigorífico, congelador, lavadora o secadora.

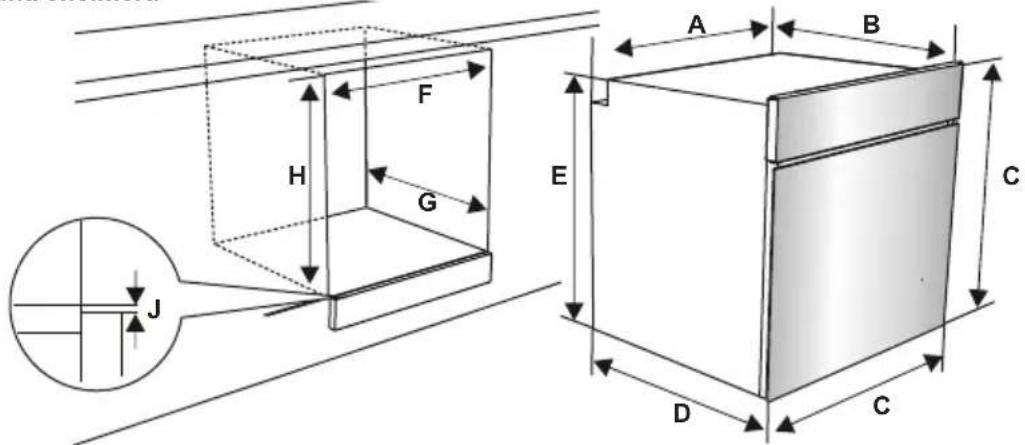

2.2. INSTALACIÓN DEL HORNO

Los aparatos se suministran con kits de instalación y se pueden instalar en una encimera de dimensiones adecuadas. Las dimensiones para la encimera y el horno se proporcionan debajo.

A (mm)	557 min./max.	F (mm) 560/580
B (mm)	550 min. G (mm)	555
C (mm)	595 min. H/I (mm)	600/590
D (mm)	575 min. J/K (mm)	5/10
E (mm)	576

Instalación bajo una encimera

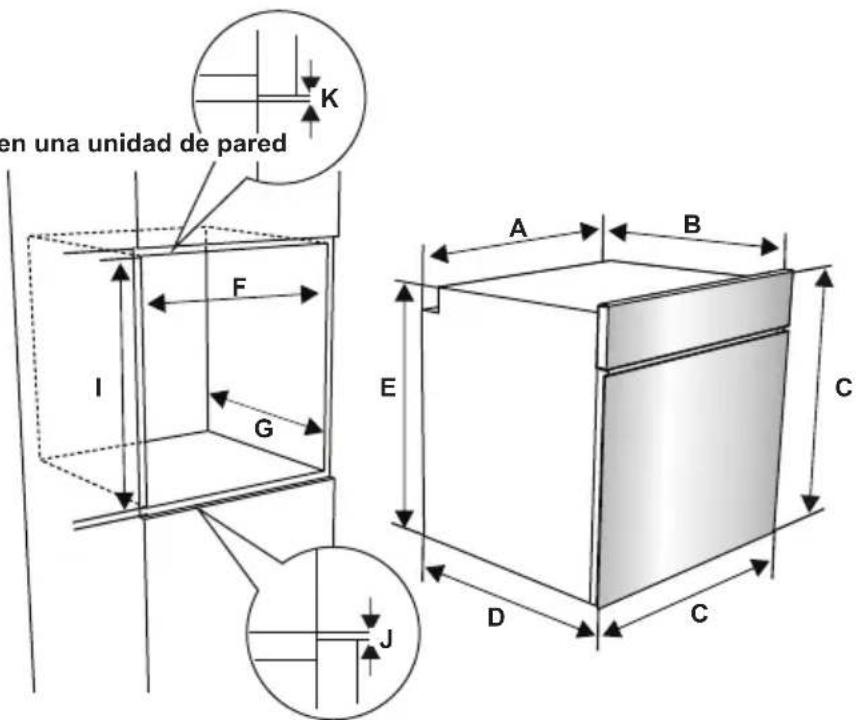

Instalación en una unidad de pared

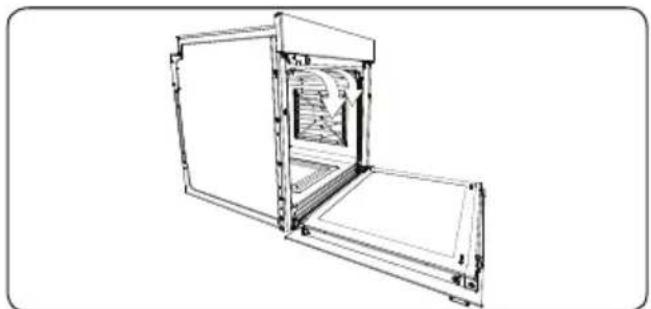

Una vez que se hayan realizado las conexiones eléctricas, inserte el horno en el armario empujándolo hacia delante. Abra la puerta del horno e inserte 2 tornillos en los orificios que se encuentran en el bastidor del horno. Con el marco del producto tocando la superficie de madera del armario, apriete los tornillos.

2.3. CONEXIÓN ELÉCTRICA Y SEGURIDAD

ADVERTENCIA: La conexión eléctrica de este aparato debe realizarla una persona de servicio autorizada o un electricista cualificado conforme a las instrucciones proporcionadas en esta guía y las normativas locales vigentes.

ADVERTENCIA: ESTE APARATODEBE ESTAR CONECTADO ATIERRA.

• Antes de conectar el aparato al suministro eléctrico, debe comprobarse el voltaje nominal del aparato (indicado en la placa identificativa del aparato) para asegurarse de que se corresponda con el de la red eléctrica. Además, los cables eléctricos deben ser capaces de soportar la potencia nominal del aparato (que también se indica en la placa identificativa).
• Asegúrese de que se usen cables aislados durante la instalación. Una conexión incorrecta podría dañar el aparato. Si el cable de alimentación está dañado y debe cambiarse, dicha operación deberá realizarla personal cualificado.
• No utilice adaptadores, regletas ni alargadores.
• El cable de alimentación debe mantenerse alejado de las partes calientes del aparato y no debe doblarse ni comprimirse. De lo contrario, se podría dañar el cable, lo que daría lugar a un cortocircuito.
• Si el aparato no está conectado a la red mediante un enchufe, se debe usar un interruptor aislante multipolar (con una separación de contacto mínima de 3 mm) para cumplir las normativas de seguridad.
• El aparato está diseñado para un suministro eléctrico de 220-240V. Si el suministro eléctrico de su vivienda es distinto, póngase en contacto con un técnico de servicio autorizado o un electricista cualificado.
• El cable de alimentación (H05VV-F) debe ser lo suficientemente largo como para conectarlo al aparato aunque este se encuentre en la parte delantera del armario.

• Asegúrese de que todas las conexiones estén apretadas debidamente.

• Fije el cable de alimentación a la abrazadera de cable y a continuación cierre la tapa.

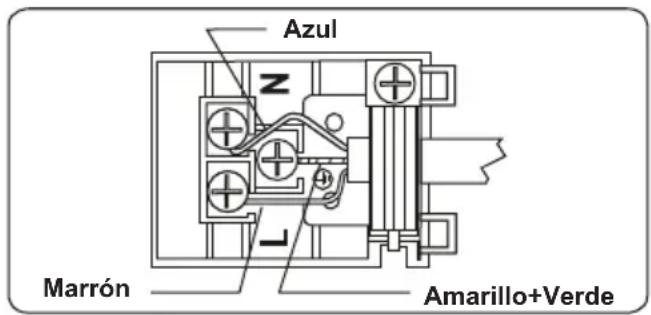

• La conexión de la caja de terminales se encuentra en la caja de terminales.

3. CARACTERÍSTICAS DEL PRODUCTO

Importante: Las especificaciones para el producto varían y el aspecto del aparato podría variar con respecto al mostrado en las figuras que se muestran debajo.

Lista de componentes

1. Panel de mando
2. Tirador de puerta de horno
3. Puerta de horno

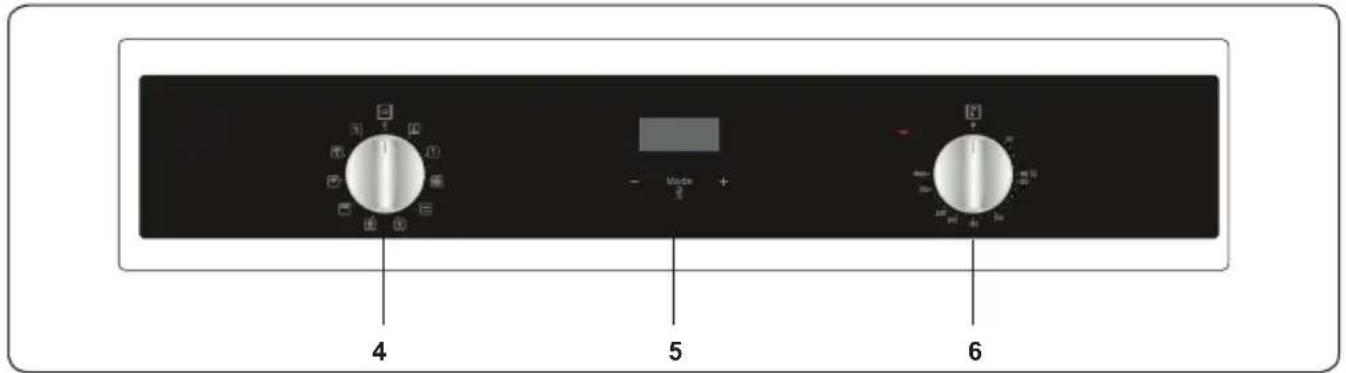

Panel de mando

1. Mando de control de funciones del horno
2. Temporizador
3. Mando de termostato del horno

4. USO DEL PRODUCTO

Funciones del horno

* Dependiendo del modelo de horno que tenga, podrían variar las funciones.

Luz del horno: Solo se encenderá la luz del horno. Seguirá encendida mientras esté activada la función de cocción.

Función de descongelación: Las luces de advertencia del horno se encenderán y comenzará a funcionar el ventilador. Para usar la función de

descongelación, coloque los alimentos congelados en el horno en un estante colocado en la tercera ranura comenzando desde la parte inferior. Se recomienda colocar una bandeja de horno bajo los alimentos que se vayan a descongelar para que caiga en ella el agua que se produce al descongelarse el hielo. Esta función no cocinará ni cocerá la comida, solo ayudará a descongelarla.

Función Turbo: Las luces de advertencia y del termostato del horno se encenderán y comenzarán a operar el elemento de calentamiento del

anillo y el ventilador. La función Turbo distribuye el calor de manera homogénea por el horno para que se cocinen por igual todos los alimentos de todos los estantes. Se recomienda precalentar el horno durante unos 10 minutos.

Función de cocción estática: Las luces de advertencia y del termostato del horno se encenderán y comenzarán a operar los elementos de calentamiento

inferiores y superiores. La función de cocción estática emite calor, garantizando una cocción homogénea de los alimentos. Esto es ideal para cocinar pastelitos, tartas, pasta al horno, lasañas y pizzas. Se recomienda precalentar el horno 10 minutos. Asimismo, se recomienda no usar más de un estante a la vez con esta función.

Función de ventilador: Las luces de advertencia y del termostato del horno se encenderán y comenzarán a operar los elementos de

calentamiento superior e inferior y el ventilador. Esta función es buena para hornear pastelitos. La cocción se lleva a cabo mediante los elementos de calentamiento inferior y superior que hay en el interior del horno y mediante el ventilador, que distribuye el aire, dando un ligero toque grill a la comida. Se recomienda precalentar el horno durante unos 10 minutos.

Función de pizza: Las luces de advertencia y del termostato del horno se encenderán y comenzarán a operar los elementos de calentamiento inferiores

y del anillo, así como el ventilador. Esta función es ideal para hornear alimentos, como pizzas, de manera uniforme y en poco tiempo. Mientras el ventilador distribuye de forma homogénea el calor del horno, el elemento de calentamiento inferior se encarga de hornear los alimentos.

Función de grill: Las luces de advertencia y del termostato del horno se encenderán y comenzará a operar el elemento de calentamiento del grill.

Esta función se usa para cocinar al grill y para tostar alimentos. Use los estantes superiores del horno. Aplique un poco de aceite a la parrilla con una brocha para impedir que se peguen los alimentos y coloque la comida en el centro de la parrilla. Debajo de la comida debe colocar siempre una bandeja que recoja las gotas de aceite o grasa. Se recomienda precalentar el horno durante unos 10 minutos.

Advertencia: Al cocinar al grill, la puerta del horno debe estar cerrada y la temperatura del horno debe ajustarse a 190 °C.

Función de grill rápido: Las luces de advertencia y del termostato del horno se encenderán. Comenzarán a operar los elementos de

calentamiento superiores y del grill. Esta función se usa para cocinar al grill más rápidamente y para cocinar al grill alimentos que tengan una gran superficie, como, por ejemplo, carne. Use los estantes superiores del horno. Aplique un poco de aceite a la parrilla con una brocha para impedir que se peguen los alimentos y coloque la comida en el centro de la parrilla. Debajo de la comida debe colocar siempre una bandeja que recoja las gotas de aceite o grasa. Se recomienda precalentar el horno durante unos 10 minutos.

Advertencia: Al cocinar al grill, la puerta del horno debe estar cerrada y la temperatura del horno debe arse a 190 °C.

Función de doble grill y ventilador: Las luces de advertencia y del termostato del horno se encenderán y comenzarán a operar el ventilador y los

elementos de calentamiento superiores y del grill. Esta función se usa para cocinar alimentos gruesos al grill más rápidamente y para cocinar al grill alimentos que tengan una gran superficie. Se pondrán en marcha los elementos de calentamiento superiores y los del grill, así como el ventilador, para asegurarse de que los alimentos se cocinen de manera uniforme. Use los estantes superiores del horno. Aplique un poco de aceite a la parrilla con una brocha para impedir que se peguen los alimentos y coloque la comida en el centro de la parrilla. Debajo de la comida debe colocar siempre una bandeja que recoja las gotas de aceite o grasa. Se recomienda precalentar el horno durante unos 10 minutos.

Advertencia: Al cocinar al grill, la puerta del horno debe estar cerrada y la temperatura del horno debe arse a 190 °C.

VapClean:

Establezca el horno en modo estático a 90 °C para utilizar VapClean. Vierta de 200 a 250 ml de agua en la badeja situada en la

base del horno. Ponga en marcha el horno y VapClean tardará unos 30-60 minutos en prepararlo para una limpieza sencilla.

4.1. MESA DE COCCIÓN

Función	Platos
Estática	Hojaldre 2 - 3	- 4 170 -	190 35 - 45
	Tarta 2 - 3	- 4 170 - 190	30 - 40
	Galleta 2 - 3	- 4 170 - 190	30 - 40
	Estofado 2 175	- 200 40	- 50
	Pollo 2 - 3	- 4 200 45	- 60
Ventilador	Hojaldre 2 - 3	- 4 170 -	190 25 - 35
	Tarta 2 - 3	- 4 150 - 170	25 - 35
	Galleta 2 - 3	- 4 150 - 170	25 - 35
	Estofado 2 175	- 200 40	- 50
	Pollo 1 - 2	200 45 - 60
Turbo	Hojaldre 1 - 2	- 3 170 -	190 35 - 45
	Tarta 1 - 2	- 3 150 - 170	30 - 40
	Galleta 1 - 2	- 3 150 - 170	25 - 35
	Estofado 2 175	- 200 40	- 50
Asado	Albóndigas asadas	8 - 9 200	10 - 15
	Pollo * 190	50 - 60
	Chuletas 7 - 8	- 9 200 15	- 25
	Bistecs 7 - 8	- 9 200 15	- 25

*Si dispone de ella, cocine con la brocheta para pollo asado.

4.2. USO DEL TEMPORIZADOR DIGITAL TÁCTIL

Descripción de la función
A	Cocción automática
	Cocción manual
	Bloqueo de teclas
4	Temporizador
Mode	Modo
-	Disminuir el tiempo
+	Aumentar el tiempo
23 59	Pantalla del temporizador

Ajuste de tiempo

El tiempo se debe ajustar antes de empezar a utilizar el horno. Después de conectar la alimentación, el símbolo "A" y "00:00" o "12:00" parpadearán en la pantalla.

1. Pulse "MODE" durante 2 segundos para desactivar el bloqueo de teclas y el punto del centro de la pantalla comenzará a parpadear.

1. Ajuste el tiempo mientras el punto parpadea con las teclas “+” y “-”.

1. Tras unos segundos, el punto dejará de parpadear y permanecerá iluminado.

Bloqueo de teclas El bloqueo de teclas

El bloqueo de teclas se activa automáticamente si el temporizador no se utiliza durante 7 segundos. El símbolo “?” aparecerá y permanecerá iluminado. Para desbloquear los botones del temporizador, mantenga pulsado el botón “MODE” durante 2 segundos. De esta forma se podrá llevar a cabo la operación deseada.

Ajuste del tiempo de la señal acústica

El tiempo de la señal acústica se puede ajustar en cualquier momento entre las "00:00" y las "23:59" horas. El ajuste del tiempo de la seña acústica sirve únicamente para avisar. El horno no se activará con esta función.

1. Pulse "MODE". El símbolo "n empezará a parpadear y se mostrará "000".

1. Seleccione el periodo de tiempo deseado mediante las teclas “+” y “-” mientras “♂ esté parpadeando.

1. El símbolo “ se quedará iluminado, se guardará la hora y se ajustará el aviso.

Cuando el temporizador llegue a cero, se escuchará una señal acústica de aviso y el símbolo “parpadeará en la pantalla. Pulse cualquier tecla para detener la señal acústica de aviso. Pulse “MODE” durante 2

segundos, el símbolo “A desaparecerá y se mostrará el reloj.

Ajuste semiautomático de tiempo (período de cocción)

Esta función le ayuda a cocinar durante un periodo de tiempo fijo. Se puede ajustar un intervalo de tiempo entre 0 y 10 horas. Prepare la comida para cocinar y póngala en el horno.

1. Seleccione la función de cocción deseada y la temperatura mediante los botones de control.

1. Pulse "MODE" hasta que vea el símbolo "dur" en la pantalla. El símbolo "A" parpadeará.

1. Seleccione el periodo de tiempo de cocción deseado mediante las teclas “+” y “-”.

1. Aparecerá de nuevo la hora actual en la pantalla, y los símbolos "A", y "se quedarán iluminados.

Cuando el temporizador llegue a cero, el horno se apagará y se escuchará una señal acústica de aviso. El símbolo "A" parpadeará. Gire ambos botones de control a la posición "0" y pulse cualquier tecla del temporizador para detener la señal acústica de aviso. Pulse "MODE" durante 2 segundos, el símbolo "A" desaparecerá y el temporizador volverá a la función manual.

Ajuste semiautomático de tiempo (tiempo de finalización)

Esta función enciende automáticamente el horno para que la cocción termine a una hora determinada. Puede fijar una hora de finalización de hasta 10 horas después de la hora actual. Prepare la comida para cocinar y póngala en el horno.

1. Seleccione la función de cocción deseada y la temperatura mediante los botones de control.

1. Pulse "MODE" hasta que vea el símbolo "end" en la pantalla. "A" y la hora actual del día parpadearán.

1. Utilice los botones "+" y "-" para ajusta el tiempo de finalización deseado.

1. En la pantalla aparecerá de nuevo la hora actual, los símbolos "A" y "permanecerán iluminados.

Cuando el temporizador llegue a cero, el horno se apagará y se escuchará una señal acústica de aviso. El símbolo "A" parpadeará. Gire ambos botones de control a la posición "0" y pulse cualquier tecla del temporizador para detener el sonido. Pulse "MODE" durante 2 segundos, el símbolo "A" desaparecerá y el temporizador volverá a la función manual.

Programación totalmente automática

Esta función se utiliza para iniciar la cocción tras un determinado periodo de tiempo y durante una determinada duración. Se puede fijar una hora de hasta 23 horas y 59 minutos después de la hora actual del día. Prepare la comida para cocinar y póngala en el horno.

1. Seleccione la función de cocción deseada y la temperatura mediante los botones de control.

1. Pulse "MODE" hasta que vea el símbolo "dur" en la pantalla. El símbolo "A" parpadeará.

1. Seleccione el periodo de tiempo de cocción deseado mediante las teclas “+” y “-”.

1. Pulse "MODE" hasta que vea el símbolo "End" en la pantalla. La hora y los símbolos "A" parpadearán.

1. Seleccione el tiempo de finalización deseado mediante las teclas “+” y “-”. El símbolo “☐” desaparecerá. Añada el periodo de cocción a la hora actual del día. Puede fijar un tiempo de hasta 23 horas y 59 minutos después de esta.

1. Aparecerá de nuevo la hora actual en la pantalla, y los símbolos "A", permanecerán iluminados.

Se calculará el tiempo de funcionamiento y el símbolo “volverá a aparecer en la pantalla de forma automática para que la cocción termine a la hora de finalización establecida. Cuando el temporizador llegue a cero, el horno se apagará, se escuchará una señal acústica de aviso y los símbolos “A” parpadearán. Gire ambos botones de control a la posición “0” y pulse cualquier tecla para detener el sonido. El símbolo desaparecerá y el temporizador volverá a la función manual. Pulse “MODE” durante 2 segundos, el símbolo “A” desaparecerá y el temporizador volverá a la función manual.

Ajuste de sonido

Para ajustar el volumen del sonido de la señal acústica de aviso, mientras se muestra la hora actual del día, pulse las teclas “+” y “-” y el punto del centro de la pantalla comenzará a parpadear. Pulse “MODE” para mostrar el sonido de la señal actual. Después de esto, cada

vez que pulse el botón “-”, se escuchará una señal de sonido diferente. Existen tres tipos diferentes de sonidos de señal. Seleccione el sonido deseado y no pulse ningún otro botón. Después de un corto periodo de tiempo, el sonido seleccionado se guardará.

4.3. ACCESORIOS

La rejilla EasyFix

Limpie bien los accesorios con agua caliente, detergente y un paño limpio suave cuando vaya a utilizarlos por primera vez.

• Inserte el accesorio en la posición correcta dentro del horno.
• Deje al menos 1 cm de espacio entre la cubierta del ventilador y los accesorios.
• Tenga cuidado al sacar los utensilios de cocina o los accesorios del horno. Los alimentos calientes o accesorios pueden causar quemaduras.
• Los accesorios pueden deformarse con el calor. Tras enfriarse, recuperarán su apariencia y función originales.

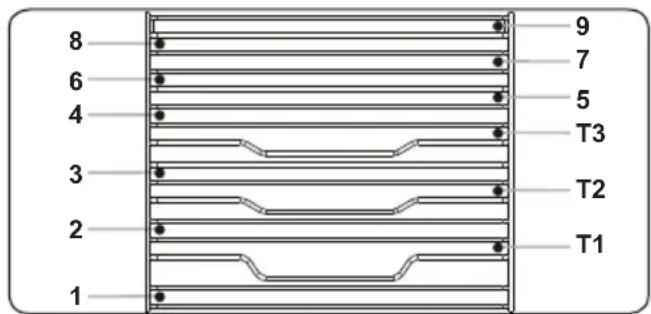

• Las bandejas y las rejillas se pueden colocar en cualquier nivel del 1 al 9.
• Las guías telescópicas se pueden colocar en los niveles T1, T2, T3, 4, 5, 6, 7, 8 y 9.
• Se recomienda utilizar el nivel 3 para preparar alimentos en un nivel.
• Se recomienda utilizar el nivel T2 para preparar alimentos en un nivel con guías telescópicas.
• Se recomienda utilizar los niveles 2 y 4 para preparar alimentos en dos niveles.
• Se recomienda utilizar los niveles T1 y T3 para preparar alimentos en dos niveles con guías telescópicas.
• La rejilla de parrilla giratoria debe colocarse en el nivel 3.

- El nivel T2 se utiliza para colocar la rejilla de parrilla giratoria con guías telescópicas.

****Los accesorios pueden variar en función del modelo adquirido.

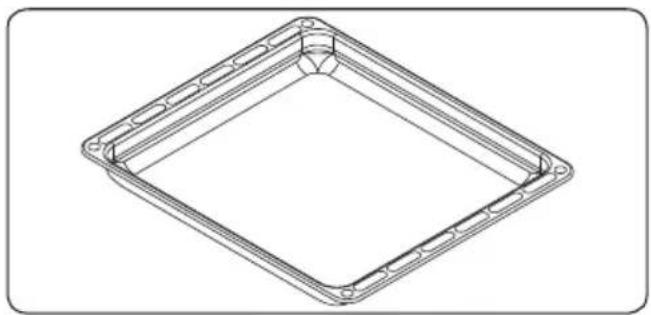

La bandeja honda

La bandeja honda es ideal para estofados.

Coloque la bandeja en cualquiera de los estantes y empújela hasta el fondo para asegurarse de que quede bien colocada.

Sistema de escudo térmico en hornos integrados

El sistema patentado de escudo térmico impide que el aire caliente llegue al usuario final creando una cortina de aire cuando está abierta la puerta del horno.

La bandeja pequeña es ideal para hornear pastelitos.

Coloque la bandeja en el centro de una rejilla.

Rejilla con guía telescópica de media extensión Easyfix

La guía telescópica se extiende hasta la mitad para permitir un acceso sencillo a los alimentos.

Limpie bien los accesorios con agua caliente, detergente y un paño limpio suave cuando vaya a utilizarlos por primera vez.

- A cada lado de la guía telescópica hay sujetadores que permiten retirarlos para tareas de limpieza y reubicación.

- Retire el carril lateral. Consulte la sección «Retirar la bandeja de rejilla».

- Cuelgue los fijadores superiores de las guías telescópicas en la rejilla de referencia del nivel de la parrilla lateral y presione simultáneamente los fijadores inferiores hasta que oiga claramente cómo encajan en la rejilla de fijación del nivel de parrilla lateral.

- Para retirarlos, sujete la superficie frontal de la guía y repita las instrucciones anteriores en orden inverso.

Parrilla

La parrilla es ideal para asar o procesar alimentos en recipientes para hornos.

Coloque la rejilla correctamente en la cavidad del horno y empújela hasta el final.

A veces al cocinar, se produce condensación en el cristal interior de la puerta del horno. Esto no significa que el producto esté averiado.

Abra la puerta del horno en la posición de grill y déjela en esta posición 20 segundos. El agua caerá en el colector.

Deje que se enfríe el horno y limpie el interior de la puerta con un trapo seco. Este procedimiento debe realizarse con regularidad.

ADVERTENCIA: Apague el aparato y deje que se enfríe antes de limpiarlo.

Instrucciones generales

- Antes de usar materiales de limpieza para limpiar el aparato, compruebe si son adecuados y si el fabricante los ha recomendado.

- Utilice productos de limpieza líquidos o cremosos que no contengan partículas. No utilice cremas cáusticas (corrosivas), polvos de limpieza abrasivos, estropajos de aluminio ásperos ni herramientas duras, ya que podrían dañar las superficies de la cocina.

No utilice productos de limpieza que contengan partículas, ya que podrían arañar las partes pintadas, esmaltadas

o de cristal del aparato.

- Si se derrama algún líquido, límpielo inmediatamente para impedir que se dañe cualquier parte.

No utilice productos para limpiar a vapor en ninguna parte del aparato.

Limpieza del interior del horno

- El interior de los hornos esmaltados se limpia mejor con el horno caliente.

- Después de usar el horno, siempre debe limpiarse con un trapo suave empapado en agua con jabón. A continuación, vuelva a limpiar el horno con un trapo húmedo y séquelo.

- En ocasiones, puede que tenga que usar un producto de limpieza líquido para limpiar el horno por completo.

Limpieza de las partes de cristal

- Limpie las partes de cristal del aparato de manera periódica.

- Utilice limpiacristales para limpiar el

interior y el exterior de las partes de cristal. A continuación enjuáguelas y séquelas bien con un trapo seco.

Limpieza de las partes de acero inoxidable (si las hubiese)

• Limpie las partes de acero inoxidable del aparato de manera periódica.
• Limpie las partes de acero inoxidable con un trapo suave empapado únicamente en agua. A continuación séquelas bien con un trapo seco.

No limpie las partes de acero inoxidable si siguen calientes tras haber cocinado.

No deje mucho tiempo sobre el acero inoxidable restos de vinagre, café, leche, sal, agua, zumo de tomate o n.

Limpieza de superficies pintadas (si existen)

- Las manchas de tomate, pasta de tomate, kétechup, limón, derivados del aceite, leche, productos azucarados, bebidas azucaradas y café se deben limpiar de inmediato con un paño mojado en agua tibia. Si las manchas no se limpian y se dejan secar sobre las superficies donde se encuentran, NO se deben frotar con objetos duros (objetos puntiagudos, estropajos de alambre de acero y plástico, esponjas para platos que dañan la superficie) o con agentes de limpieza que contengan elevados contenidos de alcohol, quitamanchas, desengrasantes, productos químicos abrasivos para la superficie. De lo contrario, se puede producir corrosión en las superficies pintadas a base de polvo y provocar manchas. El fabricante no se hace responsable de ningún daño causado por el uso de productos o métodos de limpieza inadecuados.

Extracción del cristal interior

Debe retirar el cristal de la puerta del horno antes de limpiarlo, tal como se muestra debajo.

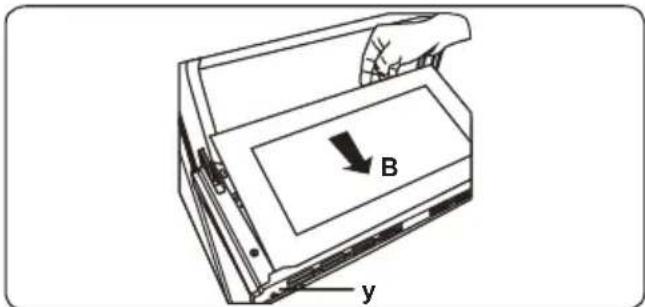

1. Empuje el cristal en la dirección de B y libérelo del soporte de colocación (x). Extraiga el cristal en la dirección de A.

Para cambiar el cristal interior:

1. Empuje el cristal hacia el soporte de colocación y bajo él (y), en la dirección de B.

1. Coloque el cristal bajo el soporte de colocación (x) en la dirección de C.

Si la puerta del cristal es una puerta de horno de triple cristal, la tercera capa de cristal se puede quitar de la na manera que la segunda capa.

Extracción de la puerta del horno

Antes de limpiar el cristal de la puerta del horno, debe quitar la puerta del horno, tal como se muestra debajo.

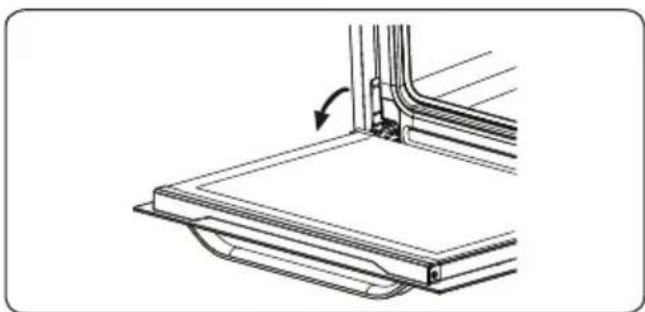

1. Abra la puerta del horno.

1. Abra la abrazadera de zapata (a) (con la ayuda de un destornillador) hasta la posición final.

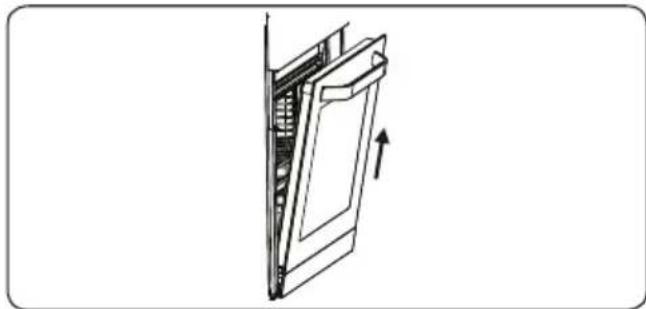

1. Cierre la puerta hasta que esté prácticamente en la posición de cierre total y quite la puerta tirando de ella hacia usted.

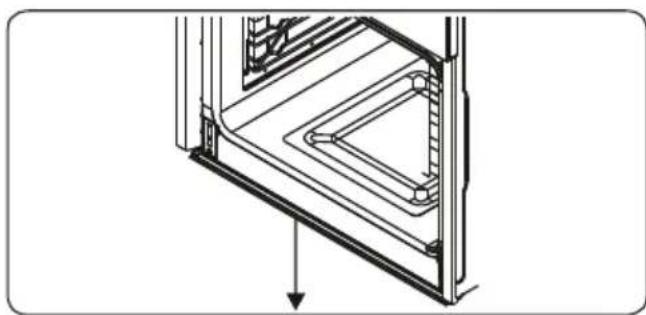

Extracción de la parrilla

Para quitar la parrilla, tire de ella tal como se indica en la figura. Una vez que la haya liberado de los clips (a), levántela.

ADVERTENCIA: El mantenimiento de este aparato solo debe llevarlo a cabo una persona de servicio autorizada o un técnico cualificado.

Cambio de la lámpara del horno

ADVERTENCIA: Apague el aparato y deje que se enfríe antes de limpiarlo.

• Quite primero la lente del cristal y a continuación quite la bombilla.
• Sustituya la bombilla retirada por una nueva (capaz de soportar 300 °C) (230 V, 15-25 W, tipo E14).
• Cambie la lente del cristal, tras lo cual el horno estará listo para su uso.
• El producto contiene una fuente de luz con clase de eficiencia energética G.
• La fuente de luz no puede reemplazarse por el usuario final. Se necesita un servicio postventa.
• La fuente de luz incluida no está diseñada para usarse en otras aplicaciones.

Fuente de luz reemplazable por un profesional

La lámpara está diseñada especificamente para ser utilizada en electrodomésticos de cocina. No está diseñada para iluminar un hogar.

6. SOLUCIÓN DE PROBLEMAS Y TRANSPORTE

6.1. SOLUCIÓN DE PROBLEMAS

Si sigue teniendo algún problema con su aparato tras comprobar estos pasos básicos de resolución de problemas, póngase en contacto con un técnico de servicio autorizado o con un técnico cualificado.

Problema Posible	causa Solución
El horno no se enciende.	No hay corriente.	Compruebe si el aparato recibe corriente.Compruebe también que estén trabajando el resto de electrodomésticos de la cocina.
No se genera calor o el horno no calienta.	El control de temperatura del horno no se ha colocado bien.Se ha dejado abierta la puerta del horno.	Compruebe que se haya colocado bien el mando de control de temperatura del horno.
La luz del horno (si la hubiese) no funciona.	La lámpara se ha estropeado.El suministro eléctrico se ha interrumpido o desconectado.	Cambie la lámpara de acuerdo con las instrucciones.Asegúrese de que el enchufe de la pared tenga corriente.
Los alimentos no se cocinan de forma homogénea en el horno.	Los estantes del horno se han colocado mal.	Compruebe que se estén siguiendo las temperaturas y las posiciones de estantes recomendadas.No abra la puerta a menudo salvo que necesite darle la vuelta a los alimentos que esté cocinando. Si abre la puerta frecuentemente, la temperatura interior será inferior, lo que podría afectar al resultado final de la comida.
Los botones del temporizador no se pueden pulsar correctamente.	Hay materias extrañas entre los botones del temporizador.Modelo táctil: hay humedad en el panel de mando.La función de bloqueo de teclado está activada.	Quite las materias extrañas y vuelva a intentarlo.Quite la humedad y vuelva a intentarlo.Compruebe si está activada la función de bloqueo de teclado.
El ventilador del horno (si lo hubiese) hace ruido.	Los estantes del horno vibran.	Compruebe que el horno esté nivelado.Compruebe que los estantes o los utensilios para el horno no estén vibrando o en contacto con el panel trasero del horno.

6.2. TRANSPORTE

Si debe transportar el producto, use el embalaje original del producto y transpórtelo en su caja original. Siga las instrucciones de transporte que se muestran en el embalaje. Pegue con cinta todas las piezas extraíbles del producto para evitar que se dañe el producto durante el transporte.

Si no dispone del embalaje original, prepare un carrito para que el aparato quede protegido de las amenazas externas, en especial las superficies externas del producto.

7. ESPECIFICACIONES TÉCNICAS

7.1. FICHA ENERGÉTICA

Marca		NEWPOL
Modelo NWH75HG75B
Tipo de horno ELÉCTRICO
Masa Kg 31.0
Índice de eficiencia energética – convencional 105.7
Índice de eficiencia energética – ventilación forzada 94.3
Clase energética A
Consumo de energía (electricidad) - convencional kWh/ciclo 0.93
Consumo de energía (electricidad) – ventilación forzada kWh/ciclo 0.83
Número de cavidades 1
Fuente de calor ELÉCTRICO
Volumen L 78
Este horno cumple con EN 60350-1
Trucos para ahorrar energíaHorno-A ser posible, cocine los alimentos juntos.- Mantenga el tiempo de precalentamiento durante poco tiempo.-No prolongue el tiempo de cocción.-No olvide apagar el horno al final de la cocción.- No abra la puerta del horno durante el periodo de cocción.

Ajuste do temporizador

Ajuste de tempo semiautomático (período de cozedura)
