Tipo de producto	Sierra circular
Marca	Truper
Modelo	MOT-4516
Diámetro de la hoja	7 1/4 pulgadas (185 mm)
Fuente de alimentación	Eléctrico con cable
Amperaje	13 A
Velocidad sin carga	5000 RPM
Profundidad de corte a 90°	2 3/8 pulgadas (60 mm)
Profundidad de corte a 45°	1 7/8 pulgadas (48 mm)
Capacidad de bisel	0° - 45°
Peso	10.5 libras (4.8 kg)
Dimensiones generales	18 x 10 x 10 pulgadas (457 x 254 x 254 mm)
Tipo de hoja	Punta de carburo
Tamaño del eje	5/8 pulgada (16 mm)
Longitud del cable de alimentación	6 pies (1.8 m)
Mantenimiento	Limpiar después del uso, lubricar engranajes, reemplazar escobillas cada 50 horas
Características de seguridad	Protector de hoja, freno eléctrico, botón de bloqueo, embrague antirrebote
Piezas de repuesto	Escobillas de carbón reemplazables, hoja de repuesto, llave

Preguntas frecuentes - MOT-4516 Truper

¿Qué tipo de hoja usa la MOT-4516?

La MOT-4516 usa una hoja de 7 1/4 pulgadas con un eje de 5/8 pulgadas, típicamente con punta de carburo para durabilidad.

¿Cómo cambio la hoja de mi sierra circular Truper?

Primero, desconecte la sierra. Presione el bloqueo del husillo y use la llave incluida para aflojar el perno del eje. Retire la arandela exterior y la hoja vieja, instale la hoja nueva con los dientes mirando en la dirección de rotación, luego apriete firmemente el perno del eje.

¿Cuál es la profundidad máxima de corte a 90 grados?

La profundidad máxima de corte a 90° es de 2 3/8 pulgadas (60 mm).

¿Puedo cortar metal con esta sierra?

Sí, con una hoja adecuada para cortar metal. Sin embargo, asegúrese de que la hoja esté clasificada para el material y ajuste la velocidad si es necesario.

¿Cómo ajusto el ángulo de bisel?

Afloje la palanca de ajuste de bisel, incline la base al ángulo deseado (0° a 45°), y vuelva a apretar la palanca. Use la escala para precisión.

¿Por qué mi sierra retrocede?

El retroceso puede ocurrir si la hoja se atasca o se pellizca. Para evitarlo, use una hoja afilada, evite torcer la sierra y asegúrese de que el material esté bien apoyado.

¿Cómo mantengo las escobillas del motor?

Revise las escobillas de carbón después de cada 50 horas de uso. Si están desgastadas a menos de 1/4 de pulgada (6 mm), reemplace ambas escobillas (se venden como juego). Mantenga limpio el conmutador.

¿Tiene esta sierra un puerto de polvo?

Sí, la MOT-4516 incluye un puerto de polvo que se puede conectar a una aspiradora o bolsa de polvo para una operación más limpia.

¿Qué características de seguridad incluye?

La sierra cuenta con un protector de hoja, freno eléctrico para paradas rápidas, un botón de bloqueo para evitar arranques accidentales y un embrague antirrebote.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto como hojas, escobillas de carbón y llaves están disponibles en los centros de servicio Truper o distribuidores autorizados. Visite truper.com para más detalles.

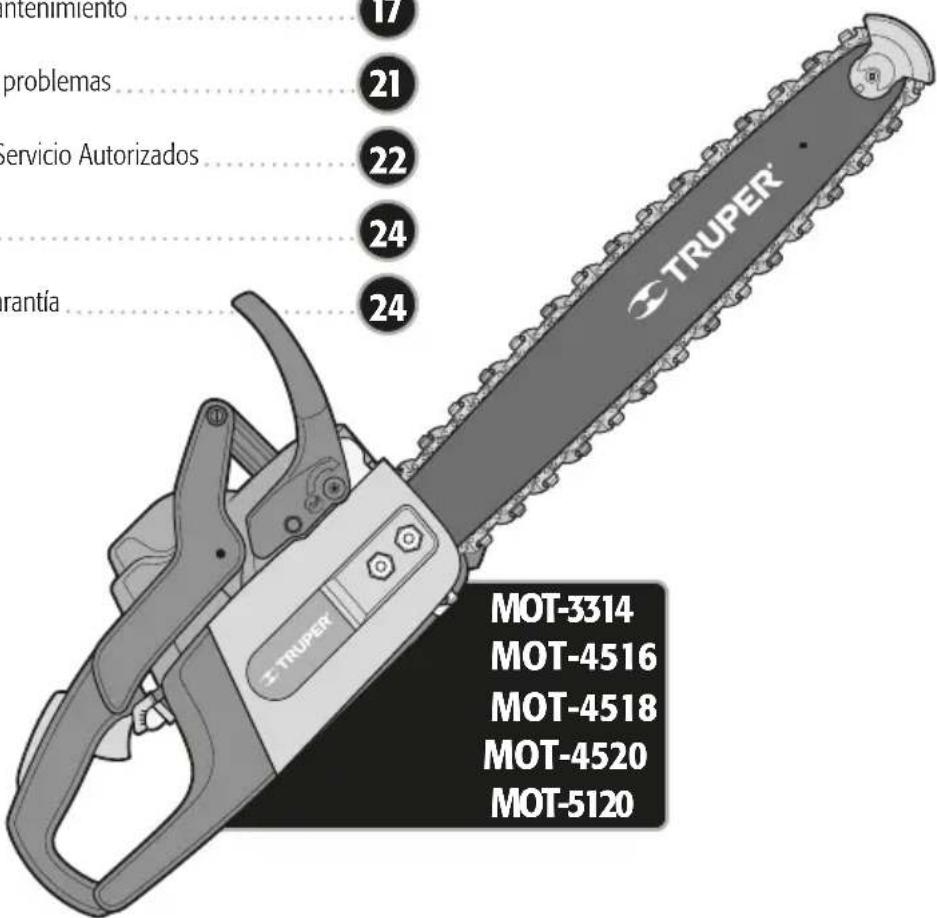

MANUAL DE USUARIO MOT-4516 Truper

Este Instructivo es para:

Modelos Códigos

MOT-3314	16615
MOT-4516	16620
MOT-4518	16625
MOT-4520	16627
MOT-5120	16628

Especificaciones técnicas 3

Especificaciones de combustible 3

Advertencias de Seguridad para uso de herramientas motorizadas....4

Advertencias de Seguridad para uso de motosierras....5

Partes 7

Dispositivos de seguridad 8

Abastecimiento de combustible y aceite....9

Montaje de la barra y la cadena 10

Encendido 12

Apagado 13

Operación de corte 13

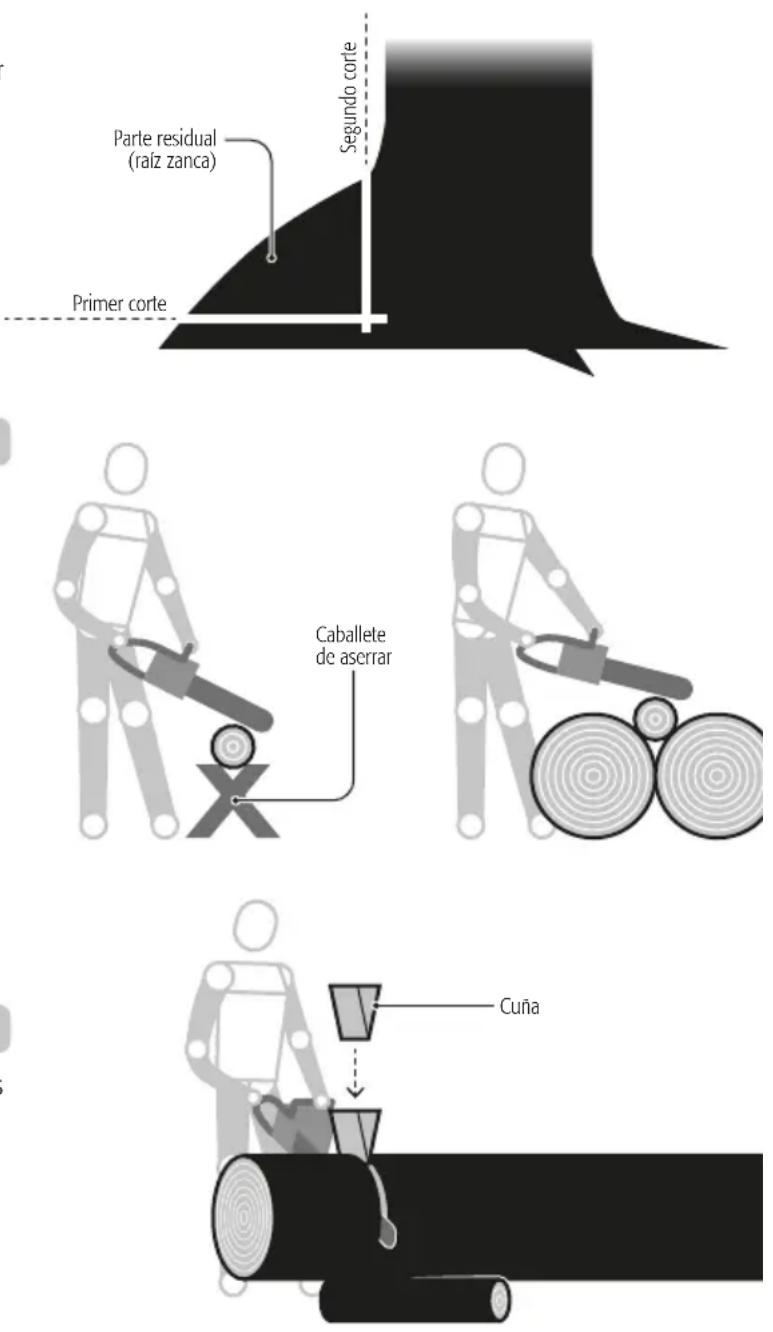

Tala y Tronzado....14

Desramado y Poda 16

Ajustes y Mantenimiento 17

Solución de problemas 21

Centros de Servicio Autorizados 22

Sucursales 24

Póliza de Garantía 24

ATENCIÓN

Para poder sacar el máximo provecho de la herramienta, alargar su vida útil, hacer válida la garantía en caso de ser necesario y evitar riesgos o lesiones graves, es fundamental leer este instructivo por completo antes de usar la herramienta.

Guarde este instructivo para futuras referencias.

Los gráficos de este instructivo son para referencia, pueden variar del aspecto real de la herramienta.

Especificaciones técnicas

TRUPER®

	MOT-3314	MOT-4516	MOT-4518	MOT-4520	MOT-5120
Código	16615	16620	16625	16627	16628
Descripción	Motosierra
Peso neto (sin la barra)	4,6 kg	4,9 kg			5,3 kg
Longitud de la barra	356 mm (14")	406 mm (16")	457 mm (18")	508 mm (20")
Paso de la cadena	9,5 mm (3/8")	8,2 mm (0,325")
Calibre de la cadena	1,3 mm (0,05")
Rueda dentada de impulsión	de 7 dientesde 6 dientes
Cilindrada del motor	33 cm3	45 cm3			51 cm3
Potencia nominal del motor (ISO 7293)	1 640 W 2 013 W1 119 W
Velocidad max. del motor	12500 r/min
Velocidad de la cadena	20,8 m/s19,8 m/s
Marcha lenta del motor	De 2600 r/min a 3400 r/min
Tanque de combustible	575 ml (19,4 oz)
Tanque de aceite	350 ml (11,83 oz)
Vibración (ISO 7505)	mango delantero mango trasero	4 m/s25 m/s2	3,5 m/s27,7 m/s2
Ciclo de trabajo	30 minutos de descanso por cada tanque consumido.Máximo 6 horas diarias.

Especificaciones de combustible

• La motosierra tiene un motor de 2 tiempos enfriado por aire que utiliza una mezcla de gasolina sin plomo y aceite automezclante de alta calidad con estabilizador de combustible especificado para motor de dos tiempos enfriado por aire.
• El motor está certificado para funcionar con gasolina sin plomo para vehículos con un octanaje de 87 ([R+M]/2) o más.
• No use ningún tipo de gasolina premezclada con aceite adquirida en gasolineras, como la destinada a motocicletas.
• NO use aceite de uso automotor ni aceite para motores fuera de borda de 2 tiempos.
• La relación de la mezcla debe de ser de 32 tantos de gasolina por 1 de aceite (proporción 32:1). Prepare la mezcla en un recipiente aprobado para gasolina. Siempre mezcle bien antes de verterlo en el tanque del motor.

ATENCIÓN No utilice mezcla de combustible almacenada durante mas de 7 días. Haga la mezcla en pequeñas cantidades.

ADVERTENCIA Nunca fume cerca del combustible, ni de la zona en donde se abastezca de la gasolina, ni donde prepare la mezcla con el aceite, ni al operar la motosierra.

Para alargar la vida útil del motor use aceite sintético TRUPER para motores de dos tiempos.

Mantenga su área de trabajo limpia, ordenada y bien iluminada.

ATENCIÓN Áreas desordenadas y obscuras pueden provocar accidentes.

Nunca utilice el equipo en ambientes explosivos, o en presencia de líquidos inflamables.

PELIGRO Aleje el equipo al menos 9 metros (30 pies) del lugar de recarga de combustible antes de arrancar el motor.

Mantenga a los niños y a otras personas a una distancia segura mientras utiliza el equipo.

ADVERTENCIA Las distracciones pueden hacerle perder el control y provocar accidentes.

Evite hacer contacto con líneas y circuitos eléctricos.

PELIGRO Ubique y evite todas las líneas y circuitos eléctricos, especialmente el cableado oculto. Así como cualquier objeto conectado a tierra.

Esté siempre alerta, sea prudente y utilice el sentido común.

ATENCIÓN No deje que la familiaridad con el uso del equipo lo distraiga mientras lo utiliza. Esto puede provocar accidentes.

No utilice el equipo si está cansado, o bajo la influencia de drogas, alcohol o medicamentos.

PELIGRO Un momento de distracción mientras utiliza el equipo puede provocar lesiones personales graves.

Utilice el equipo con sus guardas y protectores en su lugar y en buen estado.

ADVERTENCIA De no hacerlo se expone a lesiones personales graves.

Nunca fuerce el equipo.

ATENCIÓN Trabajar dentro del rango para el que fue diseñado asegura un mejor trabajo y es más seguro.

Guarde el equipo en un lugar seguro fuera del alcance de los niños.

ADVERTENCIA Los equipos motorizados son peligrosas en manos inexpertas.

Utilice la indumentaria adecuada.

ADVERTENCIA La ropa suelta, joyas o cabello largo pueden ser atrapados por las piezas móviles.

Mantenga las manos alejadas de las partes giratorias y/o móviles.

ADVERTENCIA De no hacerlo se expone a lesiones personales graves

No utilice el equipo en espacios encerrados.

PELIGRO Para evitar respirar la acumulación de monóxido de carbono, gas inodoro tóxico y potencialmente mortal.

Utilice equipo adecuado de protección personal.

ATENCIÓN Usar protección para los ojos, mascarillas antipolvo, zapatos de seguridad antideslizantes, casco, protección para los oídos y guantes de seguridad, reduce considerablemente el riesgo de lesiones.

Apague el equipo antes de hacer ajustes, cambiar sus accesorios o guardarlo.

ADVERTENCIA Asegúrese de que el interruptor del equipo esté en posición de apagado.

Nunca utilice el equipo si el interruptor no funciona o no está debidamente ensamblado.

ADVERTENCIA De hacerlo se expone a lesiones personales graves, repárelo inmediatamente en un Centro de Servicio Autorizado TRUPER

No sobre extienda su campo de acción.

ATENCIÓN Un buen apoyo y equilibrio permiten un mejor control del equipo en situaciones inesperadas.

Evite encendidos accidentales.

ADVERTENCIA Asegúrese de que el motor del equipo esté apagado antes de dejarlo o darle mantenimiento.

Retire cualquier llave de ajuste antes de encender el equipo.

PELIGRO Herramientas adicionales o llaves colocadas en piezas giratorias del equipo puede provocar lesiones personales graves.

Déle mantenimiento al equipo y cerciórese que se encuentra en condiciones óptimas antes de utilizarlo.

ATENCIÓN Revise cuidadosamente sus partes móviles, su alineación y montaje. Hágalo periódicamente. Busque cualquier elemento dañado o pieza que no funcione adecuadamente para su inmediata reparación en un Centro de Servicio Autorizado TRUPER

Accesorios.

ATENCIÓN Utilice sólo los accesorios o refacciones indicados en este instructivo o certificados por TRUPER

Nunca deje el equipo en marcha sin supervisión.

PELIGRO Apáguelo después de operarlo y antes de colocarlo en un lugar seguro para evitar accidentes graves.

Nunca fume cerca del combustible.

PELIGRO No fume cerca de la zona en donde se abastezca de combustible, ni al operar el equipo.

No toque las partes con altas temperaturas.

La superficie del motor y del escape alcanzan altas temperaturas durante la operación del equipo.

Servicio y reparación

Acuda siempre a un Centro de Servicio Autorizado TRUPER para utilizar piezas de respuesta idénticas y así mantener la seguridad de la herramienta.

Generales

- Recuerde que la seguridad es una combinación de sentido común, mente alerta y conocimiento del funcionamiento de la herramienta.

ATENCIÓN • Lea cuidadosamente el instructivo antes de comenzar a utilizar la motosierra. Preste atención a las reglas de seguridad, a los símbolos de alerta y a los avisos de peligro, advertencia y atención del instructivo y de las etiquetas adheridas a la herramienta. Estas reglas de seguridad son para alertarlo y que pueda evitar posibles lesiones, incluso fatales; sin embargo no eliminan el peligro que implica una mala operación de la motosierra. Si utiliza correctamente la motosierra, y sólo para los fines especificados, le brindará muchos años de servicio seguro y confiable.
- Familiarícese con la motosierra con ayuda de este instructivo, guárdelo en un lugar seguro y a la mano para poder consultarlo con frecuencia e instruir a futuros operadores de la motosierra. Aprenda sus usos, limitaciones, así como sus posibles peligros específicos.
ADVERTENCIA • Las motosierras están diseñadas exclusivamente para cortar madera, no intente cortar otro tipo de material.
PELIGRO • Jamás permita que personas sin la instrucción adecuada operen la motosierra.
- Opere la motosierra sólo cuando la visibilidad y las condiciones de luz sean adecuadas para ver claramente.

Manejo de combustible

• Nunca fume cerca del combustible, ni de la zona en donde se abastezca de la gasolina, ni donde prepare la mezcla con el aceite, ni al operar la motosierra.
• Para reducir el riesgo de incendio o quemaduras maneje el combustible con cuidado, es muy inflamable.
• No permita que la gasolina o el aceite tengan contacto con la piel.
• Protéjase los ojos para evitar salpicaduras de la gasolina y el aceite. En caso de contacto accidental lívelos inmediatamente con agua limpia. Si persiste la irritación acuda a un médico.
• Mezcle y almacene el combustible en un recipiente diseñado para tal fin.
• Mezcle el combustible al aire libre lejos de cualquier chispa o llama.
• Antes de reabastecer la motosierra de combustible apague el motor, colóquela en suelo despejado y espere a que el motor se enfríe.
• Limpie todo el combustible que pueda haber caído en la motosierra antes de operarla.
• Revise si hay fugas de combustible, de ser así corrijalas antes de usar la motosierra, para evitar incendios o lesiones por quemadura.
• Aleje la motosierra por lo menos 9 metros (30 pies) del lugar de carga de combustible antes de arrancar el motor.
• Bajo ninguna circunstancia queme el combustible derramado para eliminarlo.

Para evitar contragolpes

Por contragolpe nos referimos al movimiento repentino y con fuerza que sufre la herramienta en funcionamiento hacia afuera del corte en dirección del operador, que puede hacerle perder el control o incluso provocarle una lesión corporal seria. Por lo regular es ocasionado cuando la punta de la barra guía toca un objeto o la cadena de corte es atrapada por el material a cortar. Para evitarlo se deben tomar las siguientes precauciones:

• Mantenga en buen estado y en su lugar todas las guardas y dispositivos de seguridad incorporados a la motosierra.
• Al operar la motosierra manténgase siempre alerta y no permita que la familiaridad con su uso haga que le preste menos atención mientras la está operando.

ADVERTENCIA • Sostenga firmemente con ambas manos la motosierra cuando esté funcionando el motor.

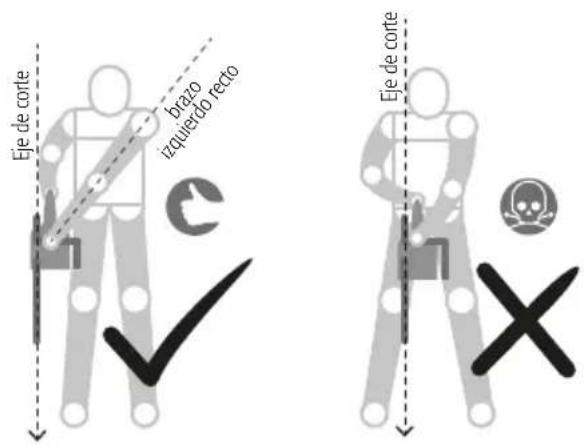

Coloque la mano derecha en el mango trasero y la izquierda en el mango delantero, ambos mangos deben estar rodeados por los dedos con los pulgares doblados bajo los mangos (A). Esta forma de sujeción es la que tiene menos probabilidad de fallar ante un contragolpe. Mantener los pulgares del mismo lado del resto de los dedos es peligrosa al disminuir en gran medida el control de la motosierra ante un contragolpe.

- Opere la motosierra con el brazo izquierdo rígido y totalmente extendido.

PELIGRO • NO permita que la punta de la barra guía entre en contacto con el material a cortar ni con ningún obstáculo como troncos, ramas, cerca, o cualquier otra cosa con la que pueda pegar al estar operando la motosierra.

- Siempre corte con el motor funcionando a máxima velocidad. Oprima completamente el gatillo del acelerador y mantenga una velocidad de corte estable.

PELIGRO • No trate de alcanzar o cortar objetos fuera de su alcance, ni arriba de la altura del pecho.

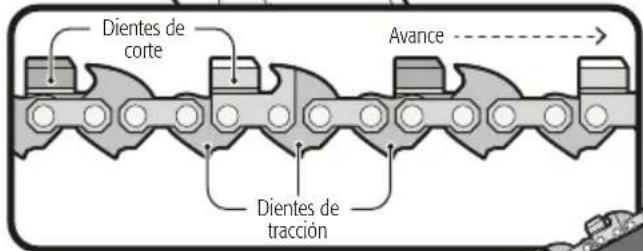

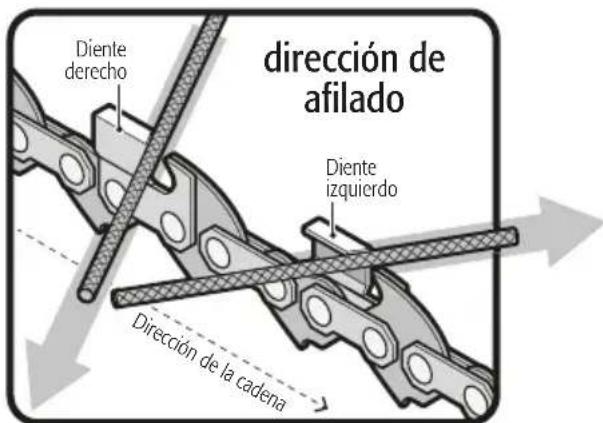

• Mantenga la cadena de corte afilada y en óptimas condiciones.
• Sólo utilice barras y cadenas de repuesto especificadas por TRUPER.

Antes de operar la motosierra

PELIGRO • Nunca utilice la motosierra cuando esté cansado, enfermo, o se encuentre bajo los efectos de alguna droga, alcohol o medicamento.

- Equípese con ropa adecuada para operar la motosierra: ropa ajustada, pantalones gruesos, botas de seguridad antideslizantes, guantes protectores para trabajo pesado, gafas de seguridad o anteojos protectores con protección lateral bajo la norma ANSI Z87.1, protección para los oídos y la cabeza. Los overoles, pantalones vaqueros y zahones o chaparreras, así como careta completa de visión amplia están recomendados.

ADVERTENCIA • Retírese cualquier accesorio o ropa holgada que pueda ser atrapado por la cadena de corte en movimiento. Recójase el cabello para que quede por arriba del nivel de los hombros.

- Asegúrese de que la motosierra se encuentre en perfectas condiciones. No la encienda si se encuentra mal ajustada o no está armada completamente de manera que funcione de forma segura.

- Asegúrese de que la cadena de corte deje de moverse cuando se suelte el gatillo del acelerador. En caso de que la cadena no se detenga ajuste el carburador (página 20). Si después de ajustar el carburador la cadena no se detiene al soltar el gatillo del acelerador apague la motosierra y acuda a un Centro de Servicio Autorizado

TRUPER para solucionar el problema.

• No encienda la motosierra si tiene cualquier accesorio o dispositivo que no esté especificado en este instructivo.
• Asegúrese de que los mangos de la motosierra se encuentren limpios, secos y libres de aceite o combustible.
• Asegúrese de que el área de trabajo se encuentra en una área abierta y bien ventilada.

Al operar la motosierra

• Mantenga alejados a sus compañeros de trabajo de la motosierra mientras la arranca u opera, una distancia segura es de 4,5 metros (15 pies) entre los trabajadores.
• Asegúrese de que transeúntes o animales se encuentren aún más lejos del área de trabajo antes de arrancar y operar la motosierra, una distancia segura es de cuando menos el doble de la altura de los árboles más altos en la zona de tala.
• Asegúrese de que la cadena de corte no esté en contacto con algún objeto antes de arrancar el motor.

ADVERTENCIA • Mantenga ambos pies apoyados firmemente en el piso. No opere la motosierra si se encuentra parado en una superficie inestable como escaleras, andamios, árboles, etc. Sólo personal altamente calificado puede operar la motosierra subido en un árbol y con el equipo de seguridad adecuado.

- No comience a cortar hasta que tenga despejada el área de trabajo, los pies bien firmes sobre el piso y una ruta de retirada considerando la caída del árbol.

PELIGRO • Jamás opere la motosierra con una sola mano. De lo contrario pueden resultar lesionados el operador, y demás personas presentes.

• Mantenga todas las partes del cuerpo alejadas de la cadena de corte cuando esté funcionando el motor.
• Mantenga todas las partes del cuerpo alejadas del silenciador. De lo contrario puede producirle una quemadura seria.
• No corte enredaderas ni broza demasiado pequeña (de menos de 76 mm [3"] de diámetro).

PELIGRO • Tenga extrema precaución al cortar broza pequeña y árboles jóvenes, ya que el material delgado puede quedar atrapado en la cadena de la sierra y ser lanzado hacia usted con fuerza.

ADVERTENCIA • Tenga extrema precaución al cortar ramas que se encuentren bajo presión. Al realizar el corte la rama puede regresar con fuerza a su posición original y en su camino golpear al operador. Tenga esto en consideración para estar en todo momento fuera de la trayectoria de la rama.
ATENCIÓN • Mantenga atención a la reacción de la motosierra al cortar troncos grandes, por la fuerza de reacción la motosierra puede ser empujada hacia el operador (B) o jalada hacia el tronco (C) según la dirección del movimiento de la cadena, que depende del borde de la barra guía (superior o inferior) que se esté utilizando para cortar.

Después de operar la motosierra

ATENCIÓN • Siempre traslade la motosierra con el motor apagado y el freno de la cadena de corte puesto, la barra guía hacia atrás y enfundada y con el silenciador alejado del cuerpo.
ADVERTENCIA • Apague el motor y aplique el freno de la cadena antes de poner en reposo la motosierra. NO deje el motor funcionando sin prestarle atención.
ATENCIÓN • El servicio y reparación de la motosierra debe de ser realizado sólo por personal altamente capacitado. Una tarea de servicio mal realizada puede ocasionar un accidente de consecuencias fatales (Por ejemplo, si se utilizan herramientas inadecuadas para desmontar o sostener el volante con el fin de retirar el clutch, puede causarle un daño estructural, lo cual puede originar el estallido del mismo.)

vista posterior vista frontal

Freno de la cadena

- El freno de la cadena (A) tiene la función de detener con rapidez el desplazamiento de la cadena y brindar protección a la mano en caso de un contragolpe (consulte la página 5). Esta diseñado considerando el movimiento predecible del contragolpe, que lanza la barra guía hacia arriba y hacia el operador, de manera que cuando el freno es empujado por la mano izquierda la cadena se detiene inmediatamente.

ATENCIÓN • Pruebe el freno de la cadena cada vez que encienda la motosierra y antes de comenzar a cortar:

- Con el motor en marcha y apretando el gatillo acelerador empuje con el dorso de la mano izquierda el

freno de la cadena hacia la barra guía. ATENCIÓN Cuando lo haga NO suelte el mango delantero, sólo gire su mano izquierda hacia adelante hasta hacer contacto con el freno y empujarlo.

ADVERTENCIA • Si por alguna razón el freno no detiene la cadena, NO opere la motosierra, apáguela y llévela a reparar a un Centro de Servicio Autorizado

TRUPER

- Si el freno funciona correctamente la cadena de corte se detendrá de inmediato. Para poner el freno en posición de funcionamiento de nuevo, sostenga la parte superior del freno de la cadena y tire hacia atrás hasta escuchar un chasquido.

ADVERTENCIA • Recuerde que el freno de la cadena no evita el contragolpe, es un dispositivo de seguridad para evitar posibles lesiones después de producido un contragolpe.

ADVERTENCIA • Recuerde que incluso con el mantenimiento adecuado, en condiciones de uso de campo el funcionamiento del freno de la cadena no puede considerarse totalmente seguro. Manténgase alerta en todo momento, utilice técnicas de corte adecuadas y siempre utilice el resto de los dispositivos de seguridad.

Protector antiretroceso

- La punta de la barra guía, zona que genera contragolpes al hacer contacto con un obstáculo, cuenta con una protector antiretroceso (B). - El protector siempre debe quedar del lado de la cubierta de la barra y cadena para evitar contragolpes durante cortes horizontales al ras del piso.

ADVERTENCIA • Personas inexpertas jamás deben operar la motosierra sin el protector antiretroceso colocado en la punta de la barra.

PELIGRO • Sólo si cuenta con experiencia profesional y utiliza las técnicas adecuadas puede retirar el protector para pasar la punta de la barra por el corte, efectuar cortes de perforación o cortar troncos más gruesos que la longitud de la barra, y volver a montar la protección tan pronto como terminen de efectuar tales cortes.

Cadena de corte de contragolpe moderado(c)

- Este tipo de cadena cuenta con dientes limpiadores (calibres de profundidad) situados adelante de cada diente de corte para evitar que estos entren demasiado en la madera y se atasquen generando un contragolpe.

ADVERTENCIA • Sólo utilice cadenas certificadas como de contragolpe moderado para sustituir las cadenas gastadas.

ADVERTENCIA • Considere que a medida que la cadena se va desgastando por el uso normal o el proceso de afilado va perdiendo su capacidad para disminuir la posibilidad de un contragolpe y debe tener mayor precaución.

Barra guía

ADVERTENCIA • Reemplace las barras guía (D) sólo por otra idéntica con protector para evitar contragolpes montada en la punta marca TRUPER.
ATENCIÓN • Entre menor sea el radio de la punta de la barra guía su capacidad de disminuir la posibilidad de un contragolpe será menor.

Abastecimiento de combustible y aceite

Abastecimiento de combustible para el motor

• Siga las normas de seguridad para el manejo de combustible (página 5).
• Recueste la motosierra de costado para que las tapas de los tanques de combustible y aceite queden hacia arriba.
• Limpie la superficie alrededor de la tapa del tanque de combustible para evitar su contaminación.
• Afloje lentamente la tapa del tanque de combustible.
• Teniendo cuidado de evitar derrames vierta la mezcla de combustible en el tanque. ATENCIÓN Siga las especificaciones del combustible (página 3).
• Antes de tapar el tanque de combustible revise y limpie las juntas.
• Coloque de inmediato la tapa del tanque de combustible y apriételo con la mano.
• Limpie todo derrame de combustible.

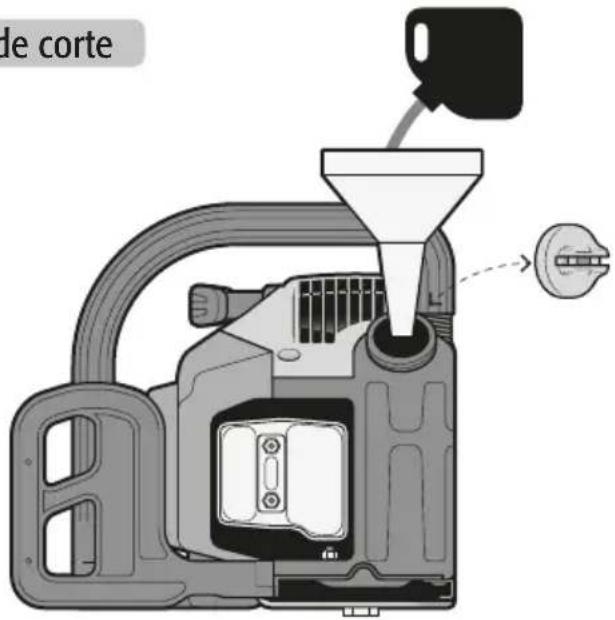

Abastecimiento de aceite para barra y cadena de corte

• Use aceite para barras, cadenas y sus sistemas de lubricación formulado para desempeñarse en una amplia gama de temperaturas sin requerir ninguna dilución.
• La motosierra debe gastar aproximadamente un tanque de aceite por cada tanque de combustible.

ATENCIÓN • No use aceite sucio, usado o contaminado de ninguna forma. Puede dañarse la bomba de aceite, la barra o la cadena.
- Recueste la motosierra de costado para que las tapas de los tanques de combustible y aceite queden hacia arriba.
- Limpie la superficie alrededor de la tapa del tanque de aceite para evitar su contaminación.
- Afloje lentamente la tapa del tanque de aceite.
- Teniendo cuidado de evitar derrames el aceite en el tanque.
- Antes de tapar el tanque de aceite revise y limpie las juntas.
- Coloque de inmediato la tapa del tanque de aceite y apriételo con la mano.
- Limpie todo derrame de aceite.

ADVERTENCIA • Nunca arranque el motor sin antes haber instalado la barra guía, la cadena de corte, la cubierta de la barra y cadena y el tambor del clutch. Sin todas estas piezas en su lugar, el clutch puede salir disparado o estallar exponiendo al operador a una lesión seria.

• Coloque el interruptor en la posición de apagado.
• Tire del freno de la cadena hacia atrás para asegurarse de que está en posición de funcionamiento (consulte la página 8).
  ATENCIÓN • Utilice guantes protectores para trabajo pesado para manipular la cadena con seguridad y evitar cortes.

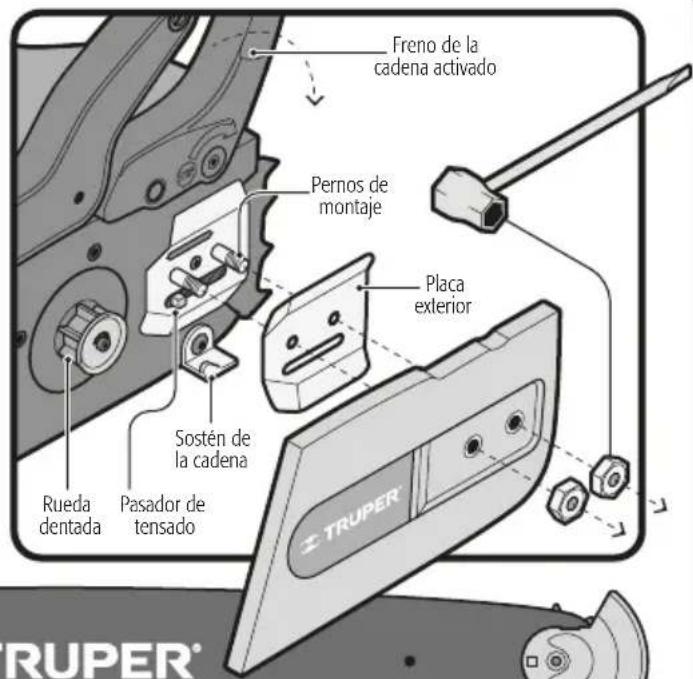

• Retire las tuercas para montaje de la barra con ayuda de la llave de combinación o de una llave hexagonal de 15,8 mm (5/8").
• Retire la cubierta del clutch y la placa exterior de la barra guía.

TRUPER®

• Extienda la cadena en una superficie plana y limpia formando un óvalo junto a la barra guía y enderece cualquier eslabón retorcido. Los dientes de corte deben de estar en la dirección de desplazamiento de la cadena, de lo contrario invierta la posición de la cadena.
• Coloque los dientes de tracción de la cadena en la ranura de la barra.
• Acomode la cadena de tal forma que quede holgada en la parte posterior de la barra.

Montaje de la barra y la cadena

• Levante la barra con la cadena y colóquela en la sierra haciendo pasar los pernos de montaje por la ranura de la barra, y el espacio holgado entre la barra y la cadena alrededor de la rueda dentada. Al colocar la barra en los pernos, asegúrese de que el pasador de tensado entre en el orificio correspondiente para el tensado de la cadena.
• Monte la placa exterior de la barra guía con sus ángulos hacia afuera de la barra y con la ranura grande hacia abajo para que lo atraviese el pasador de tensado de la cadena.
• Monte la cubierta del clutch y apriete las tuercas de montaje con la mano para que la barra quede libre para ajustar la tensión de la cadena.

Tensado de la cadena

• Con un desarmador plano gire el tornillo de tensión de la cadena (1) hasta que la cadena quede ajustada a la barra sin ninguna holgura y con los eslabones de tracción insertados en la ranura de la barra.
• Levante la punta de la barra guía para verificar si queda alguna holgura en la cadena. De ser así gire de nuevo el tornillo de tensión 1/2 vuelta. Repita el procedimiento hasta que no exista ninguna holgura entre la cadena y la barra.
• Mantenga levantada la punta de la barra guía mientras aprieta las tuercas con la llave.
• Para verificar que la cadena no está demasiado apretada intente desplazarla con la mano. Si la cadena se atora o cuesta trabajo moverla hay que aflojar levemente las tuercas de montaje y girar el tornillo de tensión sólo 1/4 de vuelta. Levante la punta de la barra y apriete las tuercas de montaje antes de revisar de nuevo la tensión de la cadena.
• Para revisar la tensión de la cadena dilatada por el calor producido por el corte, la punta plana de la llave de combinación debe introducirse entre la parte inferior de la barra y uno de los eslabones de la cadena para verificar que la holgura sea de 1,25 mm (0,05") (2).

Arranque del motor

• Coloque la motosierra en suelo nivelado en donde la barra y la cadena no hagan contacto con el suelo ni con cualquier otro objeto.
• Sostenga firmemente el mango delantero con la mano izquierda y coloque el pie derecho sobre la base del mango posterior (A).
• Tire del freno de la cadena hacia atrás para asegurarse de que está en posición de funcionamiento (consulte la página 8). ATENCIÓN Si la cadena arranca mientras el freno está activado la motosierra puede resultar seriamente dañada.
• Coloque el interruptor en la posición de encendido (B).
• Oprima hasta el fondo y suelte el bulbo cebador 7 veces (C).
• Jale la palanca del ahogador completamente hacia afuera (D).
• Tire del mango del arrancador (E) hasta que el motor intente arrancar pero no más de 3 veces si la temperatura ambiente es mayor a los 10 °C (50 °F). En caso de que la temperatura sea menor tire del mango del arrancador hasta que el motor intente arrancar pero no más de 5 veces.
• Empuje la palanca del ahogador hasta el fondo (F).
• Tire de nuevo del mango del arrancador (E) hasta que el motor arranque.
• Una vez que el motor arranque permita que funcione en esa posición durante 30 segundos.
• Oprima y suelte el gatillo acelerador para que el motor funcione en marcha lenta (G).
• La motosierra ya está lista para realizar cortes. Sujétela por ambos mangos de manera adecuada (consulte la página 5) y levántela para iniciar el trabajo.

• Suelte el gatillo del acelerador y permita que el motor funcione en marcha lenta.
• Coloque el interruptor en la posición de apagado (H).
• Permita que la cadena se detenga antes de colocar la motosierra en el piso.
• Para tener un grado adicional de seguridad, ponga el freno de la cadena (I) cuando no esté usándose la sierra.

- En caso de que la motosierra no se detenga, a pesar de que el interruptor se encuentre en la posición de apagado, jale la palanca del ahogador completamente hacia afuera (figura D en la página 12) y accione el freno de la cadena para apagar el motor. Acuda a un Centro de Servicio Autorizado TRUPER para que reparen el interruptor antes de utilizar de nuevo la motosierra y evitar condiciones de trabajo inseguras y posibles lesiones serias.

ATENCIÓN • Una vez que apague la motosierra alivie la presión de los tanques, aflojando la tapa del tanque de aceite y la del tanque de combustible. Después vuelva a apretar las tapas.

- Permita que se enfríe el motor antes de guardar la unidad.

Operación de corte

Postura correcta para el corte

• Ambos pies deben estar apoyados en suelo firme, con el peso de su cuerpo bien equilibrado, el pié izquierdo debe de estar ligeramente más adelante que el derecho.
• Sostenga la motosierra como se indica en la sección de normas de seguridad para uso de motosierras (página 5).
• Mantenga el brazo izquierdo recto sin doblar el codo para tolerar la fuerza de un contragolpe.

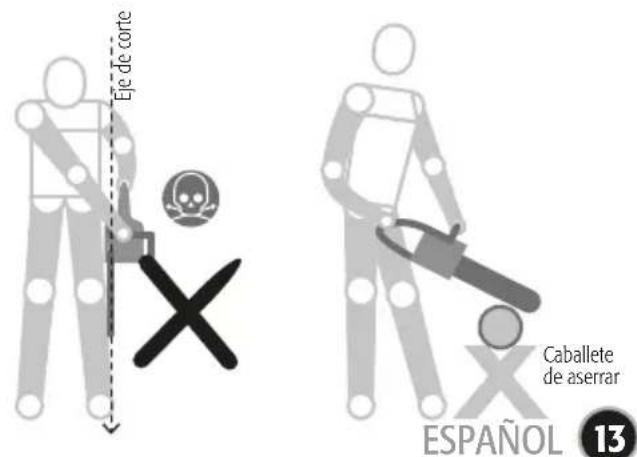

• Mantenga siempre el eje de corte a su derecha. Para que su cuerpo quede libre de estar en el eje de corte en caso de un contragolpe.
• Sostenga la motosierra cerca del cuerpo para evitar tensión en los brazos y en la espalda.
• No intente sostener la motosierra en posición zurda.

Procedimientos básicos de corte

Si no cuenta con experiencia previa del uso de motosierras, se recomienda que practique con unos cuantos troncos pequeños (no menos de 20 cm de diámetro) apoyados en un caballete para aserrar para familiarizarse con su uso siguiendo la siguiente técnica:

• Adopte una postura correcta frente al tronco con la motosierra en marcha lenta.
• Presione el gatillo del acelerador para que el motor alcance su máxima velocidad.
• Inicie el corte colocando la barra guía sobre el tronco.
• Mantenga en todo momento el motor a su máxima velocidad durante el corte.
• Permita que la cadena de corte haga su trabajo aplicando una leve presión hacia abajo con la motosierra. No intente forzar el corte en ningún momento, de lo contrario podría dañar la cadena, la barra o el motor.
• Suelte el gatillo acelerador tan pronto como termine el corte, así el motor funcionará en marcha lenta evitando desgastes innecesarios en la cadena, la barra o el motor.

Restricciones para tala de árboles. ¡No lo haga por ningún motivo!

• No corte árboles bajo lluvia o viento intensos. Espere a que el tiempo se calme.
• No corte árboles con personas o animales en la zona. La distancia segura para los transeúntes se explica en el apartado
  "Al operar la motosierra" de las Normas de Seguridad para uso de motosierras en la página 6.
• No corte árboles sin calcular previamente su línea de caída para evitar ser aplastado.

Límites para tala de árboles. ¡Deje estas tareas a profesionales!

• No corte árboles extremadamente delgados.
• No corte árboles grandes con ramas podridas, corteza suelta o troncos huecos, se necesita de equipo pesado de empuje o arrastre operado por profesionales.
• No corte árboles cerca de cables eléctricos o edificios.

Preparativos para tala de árboles

• Planifique al menos dos rutas de escape y despeje el área para no bloquearlas. La ruta de escape óptima es a 180° de la trayectoria calculada de caída del árbol con un margen de 45° hacia ambos lados.
• Para calcular la caída del árbol considere la dirección y fuerza del viento, la inclinación y equilibrio del árbol y la ubicación de sus ramas más grandes.
• Revise que el árbol no tenga ramas muertas que puedan caer sobre usted mientras esté cortándolo.

Cómo cortar un árbol

• Corte una muesca de 1/3 del diámetro del tronco del lado calculado para su caída.
• Esta muesca se debe realizar por medio de dos cortes, el primero horizontal y el segundo a 40°.

ATENCIÓN • Es importante realizar los cortes en ése orden para evitar que el pedazo de madera residual se apoye en la barra guía atrapándola o sea lanzada con fuerza con dirección indeterminada. • El tercer corte debe hacerse en el lado opuesto a la muesca. Debe ser horizontal y quedar como mínimo a 5 cm (2") por arriba del corte horizontal de la muesca y no llegar hasta ella, dejando entre la muesca y el tercer corte una distancia de 1/10 del diámetro del tronco para formar una bisagra que controle la caída del árbol, evitando movimientos o trayectorias inesperadas durant su caída o la separación violenta del árbol de su cepa.

ATENCIÓN • Nunca realice el tercer corte hasta llegar a la muesca, de lo contrario el árbol podría caer de forma incontrolada.

• Cuando corte árboles de diámetro grande detenga el corte trasero antes de llegar a una profundidad que haga que el árbol se asiente y atrape la barra guía.
• Antes de continuar con el corte introduzca unas cuñas de madera o plástico poco a poco en el corte para mantenerlo abierto.

- El introducir las cuñas puede ser suficiente para derribar el árbol, de lo contrario habrá que desmontar la protección antiretroceso de la punta de la barra guía para poder introducirla en el corte sin retirar las cuñas y continuarlo hasta formar la bisagra.

ADVERTENCIA • Instale de nuevo la protección antiretroceso tan pronto termine el corte.

- En cuanto el árbol comience a caer, apague la motosierra y deposítela en el suelo de inmediato. Retírese por la ruta de escape óptimo sin dejar de prestar atención por si se presentara cualquier eventualidad.

ADVERTENCIA • Durante el tercer corte fijese en el comportamiento de la copa del árbol constantemente para asegurarse de que su caída mantiene la dirección programada. Si por alguna razón el árbol comienza a caer en una dirección equivocada o la motosierra es atrapada durante la caída, isuéltela y corra para ponerse a salvo!

Corte de raíces zancas

• Por raíces zancas nos referimos a las raíces que sobresalen demasiado del suelo desde el tronco. Cuando son muy grandes pueden dificultar el talado del árbol, por lo que deben de ser removidas antes del talado.
• Primero se debe de hacer un corte horizontal a través de la raíz a algunos centímetros del suelo.
• Después realice un corte vertical hacia abajo y al ras del tronco para separar la raíz sin que atrape la barra guía.
  ATENCIÓN • Es importante realizar los cortes en ése orden para evitar que la pieza de madera residual se apoye en la barra guía atrapándola o sea lanzada con fuerza con dirección indeterminada.

Tronzado

• Por tronzado nos referimos al corte de un tronco de árbol después de haber sido talado.
• Durante el tronzado corte siempre un tronco a la vez.
• Apoye los troncos pequeños en un caballete de aserrar o en medio de dos troncos más grandes juntos para cortarlos.

ADVERTENCIA • Si el terreno está desnivelado en el área de tronzado sitúese siempre en el lado más alto mientras realiza los cortes para evitar que las partes cortadas no rueden sobre usted.

ADVERTENCIA • Manténgase alerta en todo momento, pues a veces es difícil predecir la dirección que tomarán los troncos al ser cortados y no siempre es posible evitar que la barra guía sea atrapada por los troncos.

Tronzado con cuña

• En troncos muy gruesos es conveniente introducir cuñas en el corte para evitar que la barra guía sea atrapada por el tronco al asentarse en su lugar mientras es cortado.
• Si el diámetro del tronco es demasiado grande habrá que desmontar la protección antiretroceso de la punta de la barra guía para poder introducirla en el corte sin retirar las cuñas y continuarlo hasta terminar el trabajo.

ADVERTENCIA • Instale de nuevo la protección antiretroceso tan pronto termine el corte.

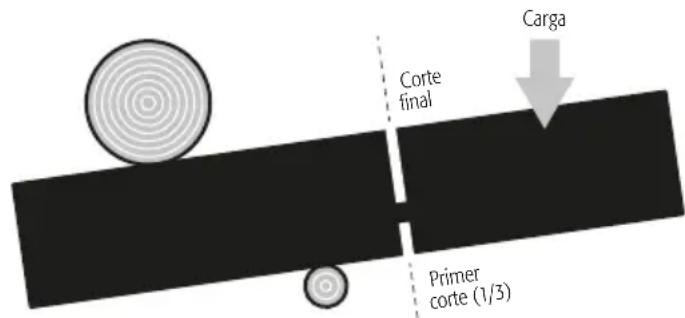

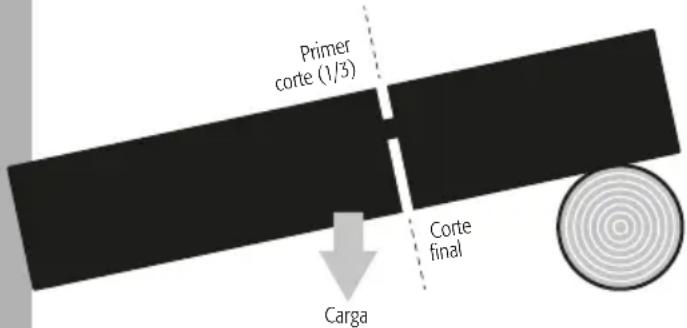

Tronzado de troncos bajo presión

- Efectúe un primer corte con una profundidad de 1/3 del diámetro del tronco. Después termine con un segundo corte de 2/3 del lado opuesto. Consulte el diagrama para determinar dónde realizar el primer corte y evitar que la barra guía sea atrapada por el tronco al doblarse por su propio peso.

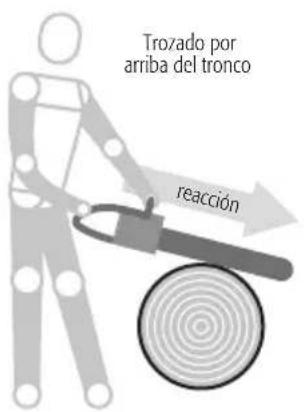

Tronzado por arriba del tronco

• Comience el corte por el lado superior del tronco con la parte inferior de la barra guía contra el tronco.
• Ejerza presión leve hacia abajo.

ATENCIÓN • Mantenga atención a la reacción de la motosierra, la fuerza de reacción la jalará hacia el tronco.

Tronzado por debajo del tronco

• Comience el corte por el lado inferior del tronco con la parte superior de la barra guía contra el tronco.
• Ejerza presión leve hacia arriba.

ATENCIÓN • Mantenga atención a la reacción de la motosierra, la fuerza de reacción la empujará hacia el operador.

Desramado y Poda

• Al igual que la tala el trabajo de poda y desramado debe hacerse con calma, sumo cuidado y siguiendo las normas de seguridad (consulte las páginas 5 y 6).
• Cuando corte una rama mantenga el árbol entre usted y la cadena de corte.

▲ PELIGRO • Jamás corte las ramas subido a una escalera, colgado del árbol o parado en una plataforma o un tronco pues es extremadamente peligroso. Deje que un profesional se encargue de las ramas que no alcance parado en el suelo y sobrepasen la altura de su pecho.

Operación de corte

• Cuando corte una rama no haga el corte a ras del tronco para evitar que la rama al caer desprenda la corteza del tronco.
• Efectúe un primer corte con una profundidad de 1/3 del diámetro de la rama. Después realice un segundo corte de 2/3 del lado opuesto.
• Finalice el corte de la rama con un tercer corte a ras del tronco para dejar que la corteza crezca y selle el corte.
• En caso de que la rama sea demasiado grande haga el corte por secciones para evitar un desprendimiento violento.

Pértigas

- Por pértigas nos referimos al tronco, rama o árbol joven que ha sido doblado por la presión de otro tronco o rama acumulando tensión que es liberada con fuerza si la presión se suelta.

PELIGRO • Las pértigas son muy peligrosas pues pueden golpear al operador provocando una lesión de grabe y/o hacerle perder el control de la motosierra. Esté siempre atento a esta posibilidad.

Ajustes y mantenimiento

• Apague la motosierra antes de realizar cualquier tarea de mantenimiento.
• Use guantes protectores para trabajo pesado.

Mantenimiento de la cadena de corte

- Para que la motosierra haga cortes lisos y rápidos la cadena de corte debe de contar con un mantenimiento adecuado periódicamente.

Afilado de la cadena de corte

• La cadena requiere afilarse si las virutas de madera que genera la motosierra al cortar son pequeñas y polvorientas, cuando es necesario forzar la barra guía a través de la madera para realizar el corte o cuando la cadena corta hacia un lado.
• El afilado de la cadena se debe de hacer con ella montada y tensada en la barra guía (consulte la página 11) y con el motor de la motosierra apagado.
• Use una lima redonda con un diámetro de 3,9 mm (5/32").

ATENCIÓN • Tenga cuidado de afilar todos los dientes a los ángulos especificados en la imagen y a la misma longitud, pues sólo con dientes uniformes se logra un corte adecuado y seguro.

• Afile todos los dientes uno por uno, primero todos los del lado derecho y después todos los del izquierdo. Para pasar de un diente a otro recorra la cadena sólo un poco de manera que cada vez que afile un diente lo haga sobre la parte media de la barra guía.
• Mantenga la lima al nivel de la placa superior del diente de corte. No permita que la lima se incline o balancee. Aplique una presión leve pero firme, haciendo el movimiento sólo hacia la parte frontal del diente. Separe la lima del diente en cada movimiento de regreso.
• De unas pocas pasadas a cada diente.
• Con un cepillo de alambre retire las limaduras de acero producidas durante el afilado.

ATENCIÓN • Operar la motosierra con la cadena mal afilada o desafilada puede dañar el motor por la velocidad excesiva.

ADVERTENCIA • Operar la motosierra con la cadena mal afilada o desafilada aumenta el riesgo de contragolpe.
ADVERTENCIA • Operar la motosierra con la cadena dañada puede causar lesiones serias.
ADVERTENCIA • La cadena de corte está muy afilada, para su manejo use guantes protectores para trabajo pesado.
ATENCIÓN • Si la cadena de corte se ha desafilado por haber hecho contacto con clavos o piedras, o por lodo y arena presentes en la madera; permita que sea afilada en un Centro de Servicio Autorizado

TRUPER

eslabón de corte derecho
eslabón de corte izquierdo

ADVERTENCIA Cualquier otro ángulo que no sea el especificado disminuye la calidad del corte, produce daños al motor, la barra y la cadena; y aumenta el riesgo de un contragolpe violento.

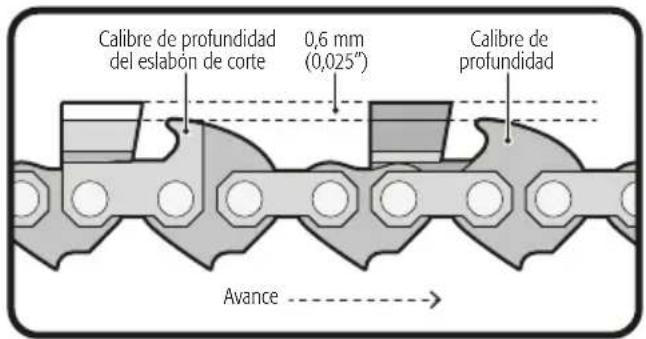

Calibre de profundidad de la cadena

• La cadena cuenta con dientes limpiadores (calibres de profundidad) situados adelante de cada diente de corte para evitar que estos entren demasiado en la madera y se atasquen generando un contragolpe.
• Los calibres de profundidad deben de ser revisados cada vez que afile la cadena para verificar que tengan la altura adecuada con respecto a la placa superior de los dientes de corte.
• La diferencia en la altura de los calibres de profundidad y los dientes de corte debe de ser siempre de 0,6 mm (0,025").
• Si por el desgaste normal y/o afilado de la cadena la diferencia es menor, utilice un instrumento de calibración de profundidad y una lima plana para igualar y verificar la diferencia a 0,6 mm (0,025").
• Lime sólo los calibres de profundidad. Hágalo en la misma dirección en que limó el diente de corte adyacente teniendo cuidado de no tocar su esquina de corte.
• Después de igualar la diferencia de todos los dientes limpiadores lime cada uno para devolverles su forma original redondeando su parte frontal (A).

Mantenimiento de la barra guía

• La barra guía debe de ser limpiada al final de la jornada de trabajo y también debe ser revisada minuciosamente para identificar su desgaste o posibles daños.
• La aparición de minúsculos surcos o protuberancias en los rieles de la barra se deben a un desgaste normal por el uso de la motosierra, que deben de alisarse con una lima en cuanto sean identificados.
• Limpie todas las impurezas del orificio de lubricación y la ranura de la cadena de corte.
• Después de una semana de trabajo invierta la barra guía para distribuir su desgaste natural y prolongar al máximo su vida útil. ATENCIÓN Recuerde que la protección antiretroceso siempre debe quedar del lado de la cubierta del clutch para evitar contragolpes durante cortes horizontales al ras del piso.
• Después de una semana de trabajo lubrique la barra guía si es que cuenta con rueda dentada en la punta. Para ello utilice una jeringa de grasa para aplicar el lubricante en el orificio de lubricación.
• En caso de que el riel presente desgaste que no permita a la cadena descansar en su costado, que esté ensanchado o partido, o que la barra guía esté doblada, reemplace la barra completa por otra nueva.

Protección antiretroceso

• Antes de operar la motosierra verifique siempre que los tornillos de la protección antiretroceso están debidamente apretados.
• El tornillo de la protección antiretroceso es especial endurecido, en caso de que no apriete reemplácelo junto con la guarda antes de operar la motosierra. No intente utilizar cualquier otro tipo de tornillo.
• Para colocarla correctamente protección antiretroceso encastre la saliente de la guarda en el hueco correspondiente de la barra (B).
• Apriete el tornillo con los dedos y después utilice una llave de 7,9 mm (5/16") para terminar de apretarlo exactamente 3/4 de vuelta (C).

Limpieza del filtro del aire

• Primero debe tener acceso al filtro del aire retirando la cubierta del motor siguiendo estos pasos:
• Afloje los tres tornillos que fijan la cubierta del motor a la motosierra.
• Accione el freno de la cadena.
• Levante la parte delantera de la cubierta del motor, por arriba de la palanca del freno de la cadena.
• Levante la parte posterior de la cubierta del motor, por encima del mango posterior.
• Después jale la palanca del ahogador completamente hacia afuera para evitar contaminar el carburador durante el proceso de limpieza.
• Elimine con aire comprimido o con un cepillo tanta tierra y aserrín como sea posible del área descubierta al retirar la cubierta del motor.
• Retire el filtro del aire aflojando el tornillo que lo fija y rotando la punta de un desarmador plano entre el filtro y su base.
• Dependiendo del tiempo de uso puede dar al filtro una limpieza superficial con sólo golpearlo ligeramente contra una superficie lisa y plana para desalojar la mayoría de las partículas de aserrín y polvo.
• También puede sopletear el filtro con aire comprimido, hágalo por ambos lados.
• O para una limpieza más completa limpie el filtro del aire en agua jabonosa tibia, enjuáguelo y déjelo secar por completo antes de instalarlo de nuevo en la motosierra.
• En caso de que utilice aire comprimido para secarlo, sople por ambas caras del filtro.
• Instale de nuevo el filtro del aire, verificando que empate y descanse perfectamente en su base antes de apretar el tornillo.

Limpieza general

- Con un cepillo o aire comprimido limpie y despeje las ranuras de ventilación de la unidad del arrancador cada vez que sea necesario.

- De la misma forma limpie periódicamente las aletas del cilindro del motor y las aletas del ventilador para retirar cualquier impureza. De no hacerlo el motor puede dañarse debido a un recalentamiento.

- Dependiendo del tipo de combustible y aceite utilizados o las condiciones de funcionamiento particulares, el orificio de escape y el silenciador pueden resultar obstruidos con depósitos de carbón. Si observa alguna pérdida de potencia en la motosierra, puede ser necesario eliminar dichos depósitos para restaurar su rendimiento.

Lleve la motosierra a un Centro de Servicio Autorizado TRUPER para que realicen éste servicio.

TRUPER

para que realicen éste servicio.

Filtro de combustible

- Revise periódicamente el filtro de combustible. En caso de que esté contaminado o dañado acuda a un Centro de Servicio Autorizado TRUPER para reemplazarlo.

Limpieza del prefiltro

• El prefiltro debe ser limpiado cuando menos cada vez que llegue a 25 tanques de combustible de uso.
• Para tener acceso al prefiltro retire la cubierta del motor (el proceso para retirarla se describe párrafos arriba).
• Retire la unidad del arrancador aflojando sus cuatro tornillos.
• Retire el deflector del ventilador.
• El prefiltro es un cubo de espuma sintética, retírelo de su lugar para limpiarlo.
• Una vez limpio y seco colóquelo en su lugar y en la misma posición en que se encontraba.
• Instale de nuevo el deflector del ventilador y la unidad del arrancador.

ADVERTENCIA

- Jamás intente arrancar el motor

sin TODAS las partes de la motosierra montadas firmemente cada una en su lugar correspondiente.

De lo contrario las piezas pueden fracturarse y ser disparadas hacia el operador, además de estropear la motosierra e invalidar la garantía.

Ajuste del carburador

ATENCIÓN • Los ajustes del carburador deben realizarse por especialistas en un Centro de Servicio Autorizado TRUPER.

• Antes de que realicen los ajustes al carburador verifique que el filtro del aire y las ranuras de ventilación de la unidad de arrancador estén limpios (consulte la página 19).
• El motor debe calentarse antes de realizar cualquier ajuste al carburador.
• El carburador es ajustado de fábrica y sólo permite un ajuste limitado de sus espreas "L" (inyección moderada) y "H" (inyección intensa) dentro de un rango de 1/2 vuelta, por ningún motivo fuerce las espreas más allá de este rango para evitar daños serios al motor.
• Las espreas se encuentran dentro del orificio superior de la cubierta del motor marcado con una "L" y una "H", a un lado del mango arrancador. Cuentan con tapas plásticas para evitar su giro hacia la izquierda con respecto a su ajuste original.

Ajuste de la marcha lenta

• El tornillo de marcha lenta se encuentra dentro del orificio inferior de la cubierta del motor marcado con una "T", a un lado del mango arrancador.
• Si el motor arranca, funciona y acelera, pero no funciona en marcha lenta, gire el tornillo de marcha lenta hacia la derecha para que el motor pueda funcionar en marcha lenta.
• Si la cadena avanza con el motor en marcha lenta, gire el tornillo de marcha lenta hacia la izquierda para reducir su velocidad de manera que la cadena no avance.
• Si la cadena aún se mueve al estar el motor en marcha lenta después de haber ajustado el tornillo, apague la motosierra y suspenda su uso hasta que la ajusten en un Centro de Servicio Autorizado TRUPER.

PELIGRO • Utilizar la motosierra con la cadena en movimiento en marcha lenta puede provocar lesiones personales graves.

Cambio de la bujía

• El motor utiliza una bujía Champion RCJ-4 con una separación de electrodos de 0,63 mm (0,025"). Al menos cada seis meses de uso reemplace la bujía por otra igual a la original.
• Para reemplazar la bujía retire la cubierta del motor (consulte la página 19).
• Afloje la bujía gastada hacia la izquierda con una llave y retírela.
• Inserte la bujía nueva y apriétela con la mano hacia la derecha.
• Finalmente aprietela 1/4 de vuelta mas con la llave de bujías.

ATENCIÓN • Tenga cuidado de no estropear la rosca de la bujía, de lo contrario resultaría seriamente dañado el motor.

Limpieza del deflector de chispas

- La limpieza del deflector de chispas debe de realizarse por especialistas en un Centro de Servicio Autorizado TRUPER ^®

Freno de la cadena

• Retire la cubierta del clutch e inspeccione y limpie los componentes del freno de la cadena. Revise el desgaste de la banda de freno y cámbiela si tiene un desgaste de la mitad de su espesor original de 0,60 mm (0,024") o está deforme.
• Mantenga siempre limpio y ligeramente lubricado el mecanismo del freno de la cadena.
• Revise el sostén de la cadena y cámbielo si está dañado.

Almacenamiento de la motosierra

En caso de que almacene la motosierra durante un mes o más, tome en cuenta las siguientes consideraciones:
- Drene todo el contenido del tanque de combustible en un recipiente de uso aprobado para gasolina. Todo el sobrante debe reutilizarse en otro equipo con motor de dos tiempos con proporción de 32:1.
- Ponga a funcionar el motor hasta que consuma el resto del combustible y se apague por si mismo. Así eliminará el combustible residual y evitará que se forme goma que podría dañar el sistema de combustible.
- Drene todo el contenido del tanque de aceite de la barra y la cadena en un recipiente de uso aprobado para aceite.
- Limpie la motosierra por completo.
- Almacene la unidad en un espacio ventilado, apartado de agentes corrosivos como productos químicos para jardín o sales para derretir hielo y lejos del alcance de los niños.
- Cumpla con todos los reglamentos gubernamentales relacionados con la seguridad en el manejo y almacenamiento de combustibles.

Problema Causa Solución

El motor no arranca.	• El interruptor está en la posición de apagado.• No hay chispa.• Revise la chispa. Retire la cubierta del motor. Retire la bujía del cilindro.Conecte el cable de la bujía y colóquela sobre el cilindro del motor con su partemetálica tocando el cilindro. Tire del mango del arrancador y observe la chispaen el electrodo de la bujía. Si no la hay, repita la prueba con una bujía nueva.• El motor estáahogado.• Teniendo apagado el interruptor de encendido, retire la bujía. Empuje palanca del ahogador hasta el fondo y tire del mango del arrancador de 15 a 20veces para eliminar el exceso de combustible del motor. Limpie la bujía y vuelvaa instalarla. Siga el procedimiento de arranque normal (consulte la página 12).Si no arranca el motor, jale la palanca del ahogador completamente haciaafuera y repita el procedimiento de arranque. Si el motor aún no arranca, repitael procedimiento con una bujía nueva.
El motor no aceleraadecuadamente.	• La esprea “L” del carburadornecesita ajuste.	• Lleve la motosierra a un Centro de Servicio AutorizadoTRUPERpara ajustar el carburador.
El moto no funcionaadecuadamente a altavelocidad.	• La esprea “H” del carburadornecesita ajuste.	• Lleve la motosierra a un Centro de Servicio AutorizadoTRUPERpara ajustar el carburador.
El motor no alcanza lamáxima velocidad y/odespide demasiadohumo.	• La mezcla de combustible y aceite esincorrecta.• El filtro de aire está sucio.• La pantalla parachispas está sucia.• La esprea “H” del carburadornecesita ajuste.	• Reemplace la mezcla de combustible por una nuevassiguiendo las especificaciones de la página 3.Limpie el filtro del aire (consulte la página 19).Limpie la pantalla parachispas (consulte la página 20).• Lleve la motosierra a un Centro de Servicio AutorizadoTRUPERpara ajustar el carburador.
El motor arranca, funciona yacelera, pero no puedeponerse en marcha lenta.	• La marcha lenta se encuentra malajustada.	• Gire a la derecha el tornillo de la marcha lentapara aumentar la misma (consulte la página 20).
La cadena avanza estandoel motor en marcha lenta.	• La marcha lenta se encuentra malajustada.	• Gire a la izquierda el tornillo de la marcha lentapara disminuir la misma (consulte la página 20).
La barra y la cadenaestán muy calientes ydespiden humo.	• El tanque de aceite de la cadena esta vacío.• La cadena está demasiado tensa.• El sistema de lubricación no está funcionando.	• Llene el tanque de aceite. Recuerde que debeser llenado cada vez que llene el tanque decombustible.• Disminuya el tensado de la cadena (consulte lapágina 11).• Accione el motor a medio tiempo durante 30 o45 segundos. Detenga el motor y busque señalesde goteo de aceite en la protección antiretroceso ola barra guía. Si hay aceite presente es posible quelacadena esté desafilada o que la barra guía estédañada. Si no hay aceite acuda a un Centro deServicio AutorizadoTRUPERpara reparar el sistema de lubricación.
El motor arranca yfunciona, pero lacadena no avanza.	• El freno de la cadena está activado.• La cadena está demasiado tensa.• La cadena y la barra guía no están bienensambladas.• La cadena y/o la barra guía están dañadas.	• Suelte el freno de la cadena (consulte la página 8).• Disminuya el tensado de la cadena (consulte lapágina 11).• Ensamble adecuadamente la cadena y la barraguía (consulte las páginas 10 y 11).• Reemplace la cadena y/o la barra guía porotra(s) igual(es).

En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al teléfono: 01(800) 690-6990 ó 01(800) 018-7873 donde le informarán cuál es el Centro de Servicio Autorizado TRUPER más cercano.

AGUASCALIENTES

671615 SUPER TOOLS

ZARAGOZA NO. 1205, COL. EL SOL, AGUASCALIENTES, AGS. TEL.: [phone]

BAJA

670796 CONTRURENTAS

CALIFORNIA SUR

PROL. I. ZARAGOZA Y MÁRQUEZ DE LEÓN, COL. 5 DE FEBRERO, SAN JOSÉ DEL CABO, BCS TEL.: [phone]

CHIHUAHUA

670032 PROVIND

AV. COLEGIO MILITAR No. 4307 A, COL. NOMBRE DE DIOS C.P. 31100, CHIHUAHUA, CHIH. TEL.: [phone]

671530 FERRETERÍA AMAYA S.A. DE C.V. AV. ORTIZ MENA No. 81, COL. CENTRO C.P. 33800 PARRAL, CHIH. TEL.: [phone]

COAHUILA

670712 INDUSTRIAL FERRETERA DE MONCLOVA, S.A. DE C.V. BLVD. HAROLD R. PAPE No. 1000, COL. CENTRO C.P. 25700 MONCLOVA, COAH. TEL.: [phone] FAX: [phone]

COLIMA

671742 SURTIDORA DE FERRETERÍA AV. ANTONIO LEAÑO ÁLVAREZ No. 527 COL. PONCIANO ARRIAGA. TECOMÁN, TEL.: [phone] y 7666 FAX: [phone]

CHIAPAS

671770 TORNILLOS Y HERRAMIENTAS PINEDA 17 PONIENTE No. 20-A, COL. CENTRO TAPACHULA, CHIAPAS TEL.: [phone]

671709 FERRETERA MANDIOLA, S.A. DE C.V. 5a NORTE PONIENTE No. 1615-B, COL. MOCTEZUMA, C.P. 29000, TUXTLA GUTIÉRREZ, TEL.: [phone]

671747 CENTRO DE SERVICIO DEL SURESTE LIBRAMIENTO SUR ORIENTE S/N km 6.5 COL. TRABAJADORES, TUXTLA GUTIÉRREZ, CHIAPAS TEL.: [phone]

670515 FERRETERÍA CASUA RAMÓN CORONA No. 72, COL. BARRIO SANTA LUCÍA C.P. 29250, SAN CRISTOBAL DE LAS CASAS, CHIS. TEL.: [phone]

671601 MATERIALES DE CONSTRUCCIÓN DE LOS ALTOS, S.A. DE C.V. FRANCISCO I. MADERO No.5, COL. CENTRO, C.P. 29200, SAN CRISTOBAL DE LAS CASAS, CHIS.

671730 MATERIALES Y ACEROS BALAM S.A. PERIFERICO NORTE-PONIENTE No. 50 COL. BISMAR, SN. CRISTOBAL DE LAS CASAS TEL.: [phone] y 7422

670781 PREFABRICADOS DE PALENQUE, S.A. DE C.V. km 1 CARRETERA PALENQUE - PAKAL-NA S/N ENTRADA LIENZO CHARRO C.P. 22960, PALENQUE, CHIS. TEL.: [phone] | 345-1533

CIUDAD DE MÉXICO

671829 EL FUERTE DE LAS HERRAMIENTAS S.A. DE C.V. PONIENTE 140 No.618 LOCAL B, COL. INDUSTRIAL VALLEJO, AZCAPOTZALCO, C.P. 02300 TELS.: 01(55) 5587-7959 y 7731

670995 EL MONSTRUO DE CORREGIDORA S.A. DE C.V. CORREGIDORA No.22, COL. CENTRO C.P. 06060 CIUDAD DE MÉXICO TEL.: [phone] | 71 y 01(55) 5522-5031, FAX: [phone]

671370 ADMINISTRADORA FERRETERA, S.A. DE C.V. CORREGIDORA No. 76-A, COL. CENTRO C.P. 06060 CIUDAD DE MÉXICO TEL.: [phone] FAX: [phone]

671131 CERRADA PINO SUAREZ No. 24, COL. ZONA ESCOLAR C.P. 07230, GUSTAVO A. MADERO, CIUDAD DE MÉXICO TEL.: [phone]

671137 INGENIERÍA SUMINISTROS Y SERVICIOS INDUSTRIALES CALZADA DE GUADALUPE No.525-A, COL. ESTRELLA, C.P. 07810, GUSTAVO A. MADERO, CIUDAD DE MÉXICO TEL. Y FAX: [phone] | 5781-7079

DURANGO

670350 TORNILLOS ÁGUILA, S.A. DE C.V. MASURIO No. 200 ESQUINA GALIO, COL. LUIS ECHEVERRIA C.P. 34250, DURANGO, DGO. TEL.: [phone] | 818-2655

671671

ENRIQUE CARROLA ANTUNA NO. 406 COL. CIÉNEGA, DURANGO, DGO. TEL.: [phone]

ESTADO DE

671600 ABC DE MATERIALES, S.A. DE C.V. VENUSTIANO CARRANZA No. 104 COL. LOS ÁNGELES TOTOLCINGO, ACOLMAN, EDO. DE MÉXICO TEL.: [phone]

671723 FERRETERA TECAMAC S.A. DE C.V. CARR. MEXICO-PACHUCA km 37.5 TECAMAC, EDO. DE MÉXICO. TEL.: [phone] Y 5934-6271

671765 TLAPALERIA CRUZ

AV. CUAUHTEMOC No. 3 COL. BO. SAN JOSÉ, TEQUIXQUIAC, TEL.: [phone]

671025 SERVICIO Y VENTA DE HERRAMIENTAS VG AV. DE LOS MAESTROS No. 14, COL. LEANDRO VALLE C.P.54040, TLANEPANTLA DE BAZ, EDO. DE MÉXICO, TEL.: [phone] Y FAX: [phone]

670050 ABRASIVOS Y SOLDADURAS ESPECIALES DE TOLUCA ISABEL LA CATÓLICA SUR No. 101 ESQ. MIGUEL HIDALGO COL. STA. CLARA C.P. 50090, TOLUCA, EDO. DE MÉXICO, TEL.: [phone] | 773-1116 | 214-9458, FAX: [phone]

670514

AV. TEXCOCO No. 354, COL. METROPOLITANA 2A SECCIÓN C.P. 57740, CD. NEZAHUALCOYOTL, EDO. DE MÉXICO, TEL.: [phone]

GUANAJUATO

670150 COMPAÑÍA FERRETERA NUEVO MUNDO S.A. DE C.V. AV. MÉXICO - JAPÓN No. 225, CD. INDUSTRIAL C.P. 38010, CELAYA, GTO. TEL. Y FAX: [phone] | 617-7579 | 617-7580 | 617-7588

670261 PROVEEDORES DE HERRAMIENTAS SINALOA No. 39 COL. MIGUEL HIDALGO IRAPUATO, GTO. TELS.: 01(462) 626-3813, 124-8806 FAX: [phone]

671492 HERRAMIENTAS Y SERVICIOS DE LEÓN S. DE R.L. DE C.V. LÓPEZ MATEOS ORIENTE No. 230, COL. CENTRO CP. 37000 LEÓN, GTO. TEL./FAX [phone]

671290 EL GRINGO LIBRAMIENTO SUR No. 609, COL. DEL SOL C.P. 37900 SAN LUIS DE LA PAZ, GTO. TEL. Y FAX: [phone]

GUERRERO

670926 DISTRIBUIDORA RAGASA, S.A. DE C.V. AV. LAZARO CARDENAS No. 908, COL. CENTRO C.P. 40660 CD. ALTAMIRANO, GRO. TEL.: [phone]

671637

LAS PALMERAS No. 48 COL. CENTRO, COYUCA DE BENÍTEZ, GRO. TEL.: [phone]

671677

MARIANO ABASOLO S/N COL. OMETEPEC CENTRO, OMETEPEC, GRO.TEL.: [phone]

HIDALGO

670915 MUNDO TOOL MÉXICO, S.A. DE C.V. ALLENDE No. 320, COL. CENTRO C.P. 42000, PACHUCA, HGO. TEL. Y FAX: [phone]

670640 SAN ANTONIO MATERIALES PARA

CONSTRUCCIÓN CARR. MEXICO-PACHUCA km 81.5 COL. SAN ANTONIO EL DESMONTE, TEL.: [phone]

670655 FERREPRECIOS, S.A. DE C.V. LIBERTAD ORIENTE No. 304 LOCAL 30, INTERIOR DE PASAJE ROBLEDO, COL. CENTRO, TULANCINGO, TEL. [phone] y 16

JALISCO

670855 MAGNOCENTRO FERRETERO, S.A. DE C.V. AV. LA PAZ No.1180, COL. CENTRO, GUADALAJARA, JAL. TEL.: [phone] y 59 FAX: [phone]

MICHOACÁN

670770 ACEROS Y MATERIALES DIAZ S.A. DE C.V. AV. FRANCISCO ZARCO No. 755, COL. FLORIDA C.P. 47800, OCOTLAN, JAL. TEL.: [phone] | 922-0177

671737 EQUIPOS Y HERRAMIENTAS PROFESIONALES JOSÉ MANUEL DE HERRERA No. 149, COL. CENTRO, APATZINGAN, TEL. [phone]

671766 SERVICIOS Y HERRAMIENTAS DEL SUR AV. 22 DE OCTUBRE No. 303 COL. MIGUEL HIDALGO, APATZINGÁN, TEL. [phone]

671830 MOTOSIERRAS Y SERVICIOS DE MORELIA MORELOS NORTE No. 821 COL. CENTRO, MORELIA, C.P. 58000 TEL.: [phone]

670336 FERREMAQUINARIA INDUSTRIAL S.A. DE C.V. AV. LÁZARO CÁRDENAS No. 241, COL. CENTRO C.P. 60950, CD. LÁZARO CÁRDENAS, MICH. TEL.: [phone] | 532-4396 | 532-2541 FAX: [phone]

670872 MATERIALES GARCÍA Y BARRAGÁN S.A. DE C.V. IGNACIO ZARAGOZA No. 187 B, COL. CENTRO, C.P. 61650, TACÁMBARO, MICH. TEL.: [phone], FAX: [phone]

671130 HERRAMIENTAS Y SERVICIOS FORESTALES DE ZAMORA AV. JUÁREZ No. 213 OTE. ENTRE 5 DE MAYO Y AQUILES SERDAN, COL. CENTRO C.P. 59600, ZAMORA, MICH. TEL.: [phone]

670805 LA NUEVA FERRETERÍA TRUPER GENERAL PUEBLITA No. 356, COL. CENTRO C.P. 58600, ZACAPU, MICH. TEL.: [phone]

671115 HERRAMIENTAS Y SERVICIOS INDUSTRIALES DE ZITACUARO NETZAHUALCOYOTL NORTE No. 6, COL. MOCTEZUMA C.P. 61505, ZITACUARO, MICH. TEL.: [phone]

671664 AVENIDA FRANCISCO VILLA NO. 31 COL. MORELOS, URUAPAN, MICH. TEL.: [phone]

MORELOS

671877 FERREMATERIALES DURAMAX km 100 CARR. MEXICO-ACAPULCO, COL. ALPUYECA, C.P. 62797 TEL.: [phone] TEL. / FAX: [phone]

OAXACA

671625 MARTÍNEZ BARRANCO, S.A. DE C.V. AV. LA PAZ No. 721 COL. CALIFORNIA, OAXACA TEL.: [phone]

671712 MUNDO MAKITA SÍMBOLOS PATRIOS No. 101, COL. ELISEO JIMÉNEZ RUÍZ, OAXACA, OAX

671782 MIFERRE CARR. COSTERA DEL PACÍFICO No. 300, COL. LOS MANGALES, PUERTO ESCONDIDO TEL.: [phone]

671794 AGROBOMBAS ROSARIOS S.A. AV. INDEPENDENCIA No. 1323 COL. LA PIRAGUA, TUXTEPEC C.P. 68300 TEL.: [phone]

PUEBLA

671420 DISTRIBUIDORA DE HERRAMIENTAS MANUALES ZAVALETA, S.A. DE C.V. RIVERA ATOYAC NO. 325, COL. SANTA CRUZ BUENA VISTA, C.P. 72810, SAN ANDRÉS CHOLULA, PUE. TEL. / FAX: [phone]

671211 SERVITEC AV. DE LA JUVENTUD No. 1103 ESQ. 7 SUR,COL. NICÓLAS BRAVO C.P. 75790, TEHUACAN, PUE. TEL. / FAX: [phone]

671822 TIENDA FIX TEHUACAN AV. SEGUNDA DE MORELOS No. 303, COL. CENTRO, TEHUACÁN, TEL.: [phone]

QUERÉTARO

670402 MOTORES Y HERRAMIENTAS ELÉCTRICAS AV. 6 No. 1004-B ESQ. CALLE 19, COL. LOMAS DE CASA BLANCA C.P. 76080, QUERETARO, QRO. TEL. Y FAX : [phone]

671265 FERRETERA PRADO HERRAMIENTAS S.A. DE C.V. AV. UNIVERSIDAD No. 325-A, COL. GRANJAS MANTHI C.P. 76808, SAN JUAN DEL RIO, QRO. TEL. / FAX : [phone]

QUINTANA

ROO

670046 CENTRO FERRETERO DE CANCÚN AV. COMACALCO No. 12, COL. SUPERMANZANA 59 C.P. 77515, CANCÚN, Q. ROO. TEL.: [phone] | 887-6616

671011 ÁLVARO OBREGÓN No. 281-283 COL. CENTRO, CHETUMAL, QUINTANA ROO TEL.: [phone]

671732 MULTISIERRAS TALICUMI AVENIDA MIGUEL HIDALGO NO.221 COL. VENUSTIANO CARRANZA, CHETUMAL.

SAN LUIS

POTOSI

671636 95/24 MÉXICO, S.A. DE C.V. SUC. SLP AV. UNIVERSIDAD No. 1850 COL. EL PASEO, SAN LUIS POTOSÍ C.P. 78320 TEL. / FAX: [phone]

SINALOA

6716 42 JACARANDAS S/N COL. DEL BOSQUE, GUASAVE, SIN. TEL.: [phone]

SONORA

671045 FERRETERÍA LA ÚNICA LÁZARO MERCADO No. 1234 COL. MUNICIPIO LIBRE C.P. 85080 CD. OBREGÓN, SON. TEL. / FAX: [phone]

TABASCO

671610 GRUPO VAQUEIRO FERRETERO, S.A. DE C.V. PERIFÉRICO CARLOS PELLICER CÁMARA No. 2810 COL. MIGUEL HIDALGO, VILLAHERMOSA, C.P. 86250 TEL. / FAX: [phone] y 41 EXT. 106

671432 MERCADO DE LA SOLDADURA DEL SURESTE, S.A. DE C.V. BLVD. ADOLFO RUIZ CORTÍNEZ 2001-B, COL. ATASTA, VILLAHERMOSA, C.P. 86100 TEL.: [phone] | 161-4479

TAMAULIPAS

671480 CONSTRURAMA GÁLVEZ REVOLUCIÓN No. 1002, COL. BUENA VISTA C.P. 88120 NVO. LAREDO, TAM. TEL. / FAX: [phone]

671755 FERRETERÍA ZANELLA AV. TAMAULIPAS No. 713 COL. REVOLUCIÓN VERDE, TAMPICO, TEL.: [phone]

TLAXCALA

671684 SERVICIO JUNIOR CALLE 2 DE ABRIL PONIENTE No. 506, COL. CENTRO, APIZACO, TEL. [phone]

VERACRUZ

671435 METALURVE, S.A. DE C.V. CALLE 18 No. 2117, FRACC. LOMAS C.P. 94570 CORDOBA, VER. TEL.: [phone]

671635 LA CASA DISTR. TRUPER SUC. AV. YUCATÁN No. 137-A, COL. YUCATÁN C.P. 93600 MARTÍNEZ DE LA TORRE, VER. TEL.: [phone]

671478 TALLER ELÉCTRICO MATHEY ATENAS No. 71, COL. NUEVA MINA C.P. 96760 MINATITLAN, VER. TEL. / FAX : [phone]

6716 05 HUMBOLT SUR No. 49, COL. CENTRO C.P. 91270 PEROTE, VER. TEL.: [phone] | 825-6408

670397 LA CASA DISTRIBUIDORA TRUPER CALLE URUGUAY No. 713, COL. 27 DE SEPTIEMBRE C.P. 93320, POZA RICA, VER. TEL. / FAX: [phone] | 826-8484

671535 DISTRIBUIDORA SANVER S.A. DE C.V. CARRETERA NAL. TUXPAN-TAMPICO km 64, COL. LA MORITA, TANTOYUCA, C.P. 92101 TEL.: [phone]

671451 MAYORISTAS JAGUAR S.A. DE C.V. AV. IGNACIO ALLENDE No. 2377 COL. CENTRO, VERACRUZ, TEL.: [phone]

671781 MATERIALES Y ACEROS TUCÁN S.A. DE C.V. PROL. AV. MIGUEL ALEMÁN No. 3800 COL. ARTICULO 123, VERACRUZ, TEL.: [phone]

671452 COMERCIALIZADORA FERRESMAR CAYETANO RIVERA No. 47 COL. DEL MAESTRO, VERACRUZ, TEL. [phone] TEL. / FAX: [phone]

SUCURSAL CENTRO FORÁNEO

AV. PARQUE INDUSTRIAL No. 1-A, JILOTEPEC, ESTADO DE MÉXICO, C.P. 54240 CONMUTADOR: 01(761) 782-9101 EXT. 5728 y 5102

SUCURSAL CENTRO

CALLE D No. 31-A, COL. MODELO DE ECHEGARAY, NAUCALPAN, EDO. DE MÉXICO, C.P. 53330 TEL.: [phone]

SUCURSAL CHIHUAHUA

AV. SILVESTRE TERRAZAS No. 128-11 PARQUE INDUSTRIAL BAFAR, CARRETERA MEXICO CUAUHTEMOC, CHIHUAHUA, CHIH. TEL.: [phone]

SUCURSAL CULIACAN

LIBRAMIENTO BENITO JUÁREZ No. 5599 B4, EJIDO DE LAS FLORES (LA COSTERITA), CULIACÁN, SINALOA, C.P. 80296 CONMUTADOR: 01(667) 760-5747

SUCURSAL GUADALAJARA

ADOLF BERNARD HORN No. 6800, TLAJOMULCO DE ZUÑIGA, JALISCO, C.P. 45655 CONMUTADOR: 01(33) 3606-5290

SUCURSAL LAGUNA

CALLE METAL MECÁNICA No. 280, PARQUE INDUSTRIAL ORIENTE, TORREÓN, COAHUILA, C.P. 27278 CONMUTADOR: 01(871) 209-6823

SUCURSAL MÉRIDA

CALLE 33 No. 600 y 602 LOCALIDAD ITZINCAB Y MULSAY, MUNICIPIO UMAN, MÉRIDA, YUCATÁN, C.P. 97390 CONMUTADOR: 01(999) 912-2451

SUCURSAL MONTERREY

AV. STIVA No. 275, PARQUE INDUSTRIAL STIVA BARRAGÁN, SAN NICÓLAS DE LOS GARZAS, MONTERREY, NUEVO LEÓN, C.P. 66420 TELS.: 01(81) 8352-8791 y 8790

SUCURSAL PUEBLA

AV. PERIFÉRICO No. 2-A, SAN LORENZO ALMECATLA, COL. CUAUTLALCINGO, PUEBLA, PUEBLA, C.P. 72710 CONMUTADOR: 01(222) 2-82-82-82

SUCURSAL TIJUANA

BLVD. INSURGENTES No. 6101 ENTRE BLVD. MANUEL CLOUTIER Y PASEO GUAYCURA, FRACC. GUAYCURA, DELEGACIÓN CERRO COLORADO, (ANTES LA PRESA), TIJUANA, B.C. C.P. 22216, CONMUTADOR: 01(664) 969-5100

SUCURSAL VILLAHERMOSA

CALLE HELIO LOTES 1, 2 Y 3 MZNA. No. 1, COL. INDUSTRIAL, 2A ETAPA, VILLAHERMOSA, TAB. C.P. 86010 CONMUTADOR : 01(993) 353-7244

Modelos Código Marca

MOT-3314	16615
MOT-4516	16620
MOT-4518	16625	TRUPER®
MOT-4520	16627
MOT-5120	16628

Póliza de Garantía

Este producto, sus piezas y componentes están garantizados por 1 año a partir de la fecha de entrega del producto, contra cualquier defecto de material y/o mano de obra empleados en su fabricación, así como de su funcionamiento, sin costo para el consumidor, excepto cuando: 1) el producto se hubiese utilizado en condiciones distintas a las normales; 2) el producto no hubiese sido operado de acuerdo a su instructivo o 3) el producto hubiese sido alterado o reparado por personal no certificado por TRUPER para tal fin.

Esta Póliza de Garantía podrá hacerse válida en el establecimiento comercial en donde adquirió el producto o bien en los Centros de Servicio Autorizados TRUPER® enlistados en este instructivo.

Para hacer válida esta Póliza de Garantía, deberá presentar el producto y la Póliza de Garantía vigente debidamente sellada por el establecimiento comercial donde fue adquirido el producto o el comprobante de venta.

La mano de obra, refacciones y/o componentes utilizados para la reparación o el reemplazo del producto no tendrán ningún costo adicional para el consumidor, siempre y cuando el periodo de la garantía estipulado en la presente póliza no se haya terminado.

TRUPER cubrirá los gastos de transportación del producto para cumplir con la garantía en caso de que el domicilio del consumidor se encuentre fuera de la red de Centros de Servicio Autorizados TRUPER enlistados en este Instructivo, en www.truper.com o en los teléfonos proporcionados: 01800-690-6990 ó 01800-018-7873.

1 AÑO

En caso de tener problemas para hacer válida esta Póliza de Garantía repórtelo a los teléfonos mencionados en el párrafo anterior. Para adquirir partes, componentes, consumibles y accesorios del producto asista a cualquiera de los Centros de Servicio Autorizados TRUPER enlistados en este Instructivo.

Sello del establecimiento comercial:

Fecha de entrega:

Manual

Chain Saws

12500 RPM

Speed

Applies for:

Models Codes

MOT-3314 16615

MOT-4516 16620

MOT-4518 16625

MOT-4520 16627

MOT-5120 16628

Technical Data 3

PROL. I. ZARAGOZA Y MÁRQUEZ DE LEÓN, COL. 5 DE FEBRERO, SAN JOSÉ DEL CABO, BCS TEL.: [phone]

CHIHUAHUA

670032 PROVIND

AV. COLEGIO MILITAR No. 4307 A, COL. NOMBRE DE DIOS C.P. 31100, CHIHUAHUA, CHIH. TEL.: [phone]

671530 FERRETERÍA AMAYA S.A. DE C.V. AV. ORTIZ MENA No. 81, COL. CENTRO C.P. 33800 PARRAL, CHIH. TEL.: [phone]

COAHUILA

670712 INDUSTRIAL FERRETERA DE MONCLOVA, S.A. DE C.V. BLVD. HAROLD R. PAPE No. 1000, COL. CENTRO C.P. 25700 MONCLOVA, COAH. TEL.: [phone] FAX: [phone]

COLIMA

671742 SURTIDORA DE FERRETERÍA AV. ANTONIO LEAÑO ÁLVAREZ No. 527 COL. PONCIANO ARRIAGA. TECOMÁN, TEL.: [phone] y 7666 FAX: [phone]

CHIAPAS

671770 TORNILLOS Y HERRAMIENTAS PINEDA 17 PONIENTE No. 20-A, COL. CENTRO TAPACHULA, CHIAPAS TEL.: [phone]

671709 FERRETERA MANDIOLA, S.A. DE C.V. 5a NORTE PONIENTE No. 1615-B, COL. MOCTEZUMA, C.P. 29000, TUXTLA GUTIÉRREZ, TEL.: [phone]

671747 CENTRO DE SERVICIO DEL SURESTE LIBRAMIENTO SUR ORIENTE S/N km 6.5 COL. TRABAJADORES, TUXTLA GUTIÉRREZ, CHIAPAS TEL.: [phone]

670515 FERRETERÍA CASUA RAMÓN CORONA No. 72, COL. BARRIO SANTA LUCÍA C.P. 29250, SAN CRISTOBAL DE LAS CASAS, CHIS. TEL.: [phone]

671601 MATERIALES DE CONSTRUCCIÓN DE LOS ALTOS, S.A. DE C.V. FRANCISCO I. MADERO No.5, COL. CENTRO, C.P. 29200, SAN CRISTOBAL DE LAS CASAS, CHIS.

671730 MATERIALES Y ACEROS BALAM S.A. PERIFERICO NORTE-PONIENTE No. 50 COL. BISMAR, SN. CRISTOBAL DE LAS CASAS TEL.: [phone] y 7422

670781 PREFABRICADOS DE PALENQUE, S.A. DE C.V. km 1 CARRETERA PALENQUE - PAKAL-NÁ S/N ENTRADA LIENZO CHARRO C.P. 22960, PALENQUE, CHIS. TEL.: [phone] | 345-1533

MEXICO CITY

671829 EL FUERTE DE LAS HERRAMIENTAS S.A. DE C.V. PONIENTE 140 No.618 LOCAL B, COL. INDUSTRIAL VALLEJO, AZCAPOTZALCO, C.P. 02300 TELS.: 01(55) 5587-7959 y 7731

670995 EL MONSTRUO DE CORREGIDORA S.A. DE C.V. CORREGIDORA No.22, COL. CENTRO C.P. 06060 CIUDAD DE MÉXICO TEL.: [phone] | 71 y 01(55) 5522-5031, FAX: [phone]

671370 ADMINISTRADORA FERRETERA, S.A. DE C.V. CORREGIDORA No. 76-A, COL. CENTRO C.P. 06060 CIUDAD DE MÉXICO TEL.: [phone] FAX: [phone]

671131 CERRADA PINO SUAREZ No. 24, COL. ZONA ESCOLAR C.P. 07230, GUSTAVO A. MADERO, CIUDAD DE MÉXICO TEL.: [phone]

671137 INGENIERÍA SUMINISTROS Y SERVICIOS INDUSTRIALES CALZADA DE GUADALUPE No.525-A, COL. ESTRELLA, C.P. 07810, GUSTAVO A. MADERO, CIUDAD DE MÉXICO TEL. Y FAX: [phone] | 5781-7079

DURANGO

670350 TORNILLOS ÁGUILA, S.A. DE C.V. MASURIO No. 200 ESQUINA GALIO, COL. LUIS ECHEVERRIA C.P. 34250, DURANGO, DGO. TEL.: [phone] | 818-2655

671671 ENRIQUE CARROLA ANTUNA NO. 406 COL. CIÉNEGA, DURANGO, DGO. TEL.: [phone]

ESTADO DE

MÉXICO

671600 ABC DE MATERIALES, S.A. DE C.V. VENUSTIANO CARRANZA No. 104 COL. LOS ÁNGELES TOTOLCINGO, ACOLMAN, EDO. DE MÉXICO TEL.: [phone]

671723 FERRETERA TECAMAC S.A. DE C.V. CARR. MEXICO-PACHUCA km 37.5 TECAMAC, EDO. DE MÉXICO. TEL.: [phone] Y 5934-6271

671765 TLAPALERIA CRUZ AV. CUAUHTEMOC No. 3 COL. BO. SAN JOSÉ, TEQUIXQUIAC, TEL.: [phone]

671025 SERVICIO Y VENTA DE HERRAMIENTAS VG AV. DE LOS MAESTROS No. 14, COL. LEANDRO VALLE C.P.54040, TLANEPANTLA DE BAZ, EDO. DE MÉXICO, TEL.: [phone] Y FAX: [phone]

670050 ABRASIVOS Y SOLDADURAS ESPECIALES DE TOLUCA ISABEL LA CATÓLICA SUR No. 101 ESQ. MIGUEL HIDALGO COL. STA. CLARA C.P. 50090, TOLUCA, EDO. DE MÉXICO, TEL.: [phone] | 773-1116 | 214-9458, FAX: [phone]

670514 AV. TEXCOCO No. 354, COL. METROPOLITANA 2A SECCIÓN C.P. 57740, CD. NEZAHUALCOYOTL, EDO. DE MÉXICO, TEL.: [phone]

GUANAJUATO

670150 COMPAÑÍA FERRETERA NUEVO MUNDO S.A. DE C.V. AV. MÉXICO - JAPÓN No. 225, CD. INDUSTRIAL C.P. 38010, CELAYA, GTO. TEL. Y FAX: [phone] | 617-7579 | 617-7580 | 617-7588

670261 PROVEEDORES DE HERRAMIENTAS SINALOA No. 39 COL. MIGUEL HIDALGO IRAPUATO, GTO. TELS.: 01(462) 626-3813, 124-8806 FAX: [phone]

671492 HERRAMIENTAS Y SERVICIOS DE LEÓN S. DE R.L. DE C.V. LÓPEZ MATEOS ORIENTE No. 230, COL. CENTRO CP. 37000 LEÓN, GTO. TEL./FAX [phone]

671290 EL GRINGO LIBRAMIENTO SUR No. 609, COL. DEL SOL C.P. 37900 SAN LUIS DE LA PAZ, GTO. TEL. Y FAX: [phone]

GUERRERO

670926 DISTRIBUIDORA RAGASA, S.A. DE C.V. AV. LÁZARO CÁRDENAS No. 908, COL. CENTRO C.P. 40660 CD. ALTAMIRANO, GRO. TEL.: [phone]

671637 LAS PALMERAS No. 48 COL. CENTRO, COYUCA DE BENÍTEZ, GRO. TEL.: [phone]

671677 MARIANO ABASOLO S/N COL. OMETEPEC CENTRO, OMETEPEC, GRO.TEL.: [phone]

HIDALGO

670915 MUNDO TOOL MÉXICO, S.A. DE C.V. ALLENDE No. 320, COL. CENTRO C.P. 42000, PACHUCA, HGO. TEL. Y FAX: [phone]

670640 SAN ANTONIO MATERIALES PARA CONSTRUCCIÓN CARR. MEXICO-PACHUCA km 81.5 COL. SAN ANTONIO EL DESMONTE, TEL.: [phone]

670655 FERREPRECIOS, S.A. DE C.V. LIBERTAD ORIENTE No. 304 LOCAL 30, INTERIOR DE PASAJE ROBLEDO, COL. CENTRO, TULANCINGO, TEL. [phone] y 16

JALISCO

670855 MAGNOCENTRO FERRETERO, S.A. DE C.V. AV. LA PAZ No.1180, COL. CENTRO, GUADALAJARA, JAL. TEL.: [phone] y 59 FAX: [phone]

670770 ACEROS Y MATERIALES DIAZ S.A. DE C.V. AV. FRANCISCO ZARCO No. 755, COL. FLORIDA C.P. 47800, OCOTLAN, JAL. TEL.: [phone] | 922-0177

MICHOACÁN

671737 EQUIPOS Y HERRAMIENTAS PROFESIONALES JOSÉ MANUEL DE HERRERA No. 149, COL. CENTRO, APATZINGÁN, TEL. [phone]

671766 SERVICIOS Y HERRAMIENTAS DEL SUR AV. 22 DE OCTUBRE No. 303 COL. MIGUEL HIDALGO, APATZINGÁN, TEL. [phone]

671830 MOTOSIERRAS Y SERVICIOS DE MORELIA MORELOS NORTE No. 821 COL. CENTRO, MORELIA, C.P. 58000 TEL.: [phone]

670336 FERREMAQUINARIA INDUSTRIAL S.A. DE C.V. AV. LÁZARO CÁRDENAS No. 241, COL. CENTRO C.P. 60950, CD. LÁZARO CÁRDENAS, MICH. TEL.: [phone] | 532-4396 | 532-2541 FAX: [phone]

670872 MATERIALES GARCÍA Y BARRAGÁN S.A. DE C.V. IGNACIO ZARAGOZA No. 187 B, COL. CENTRO, C.P. 61650, TACÁMBARO, MICH. TEL.: [phone], FAX: [phone]

671130 HERRAMIENTAS Y SERVICIOS FORESTALES DE ZAMORA AV. JUÁREZ No. 213 OTE. ENTRE 5 DE MAYO Y AQUILES SERDAN, COL. CENTRO C.P. 59600, ZAMORA, MICH. TEL.: [phone]

670805 LA NUEVA FERRETERÍA TRUPER GENERAL PUEBLITA No. 356, COL. CENTRO C.P. 58600, ZACAPU, MICH. TEL.: [phone]

67115 HERRAMIENTAS Y SERVICIOS INDUSTRIALES DE ZITACUARO NETZAHUALCOYOTL NORTE No. 6, COL. MOCTEZUMA C.P. 61505, ZITACUARO, MICH. TEL.: [phone]

671664 AVENIDA FRANCISCO VILLA NO. 31 COL. MORELOS, URUAPAN, MICH. TEL.: [phone]

MORELOS

671877 FERREMATERIALES DURAMAX km 100 CARR. MEXICO-ACAPULCO, COL. ALPUYECA, C.P. 62797 TEL.: [phone] TEL. / FAX: [phone]

OAXACA

671625 MARTÍNEZ BARRANCO, S.A. DE C.V. AV. LA PAZ No. 721 COL. CALIFORNIA, OAXACA TEL.: [phone]

671712 MUNDO MAKITA SÍMBOLOS PATRIOS No. 101, COL. ELISEO JIMÉNEZ RUÍZ, OAXACA, OAX

671782 MIFERRE CARR. COSTERA DEL PACÍFICO No. 300, COL. LOS MANGALES, PUERTO ESCONDIDO TEL.: [phone]

671794 AGROBOMBAS ROSARIOS S.A. AV. INDEPENDENCIA No. 1323 COL. LA PIRAGUA, TUXTEPEC C.P. 68300 TEL.: [phone]

PUEBLA

671420 DISTRIBUIDORA DE HERRAMIENTAS MANUALES ZAVALETA, S.A. DE C.V. RIVERA ATOYAC No. 325, COL. SANTA CRUZ BUENA VISTA, C.P. 72810, SAN ANDRÉS CHOLULA, PUE. TEL. / FAX: [phone]

671211 SERVITEC AV. DE LA JUVENTUD No. 1103 ESQ. 7 SUR, COL. NICÓLAS BRAVO C.P. 75790, TEHUACAN, PUE. TEL. / FAX: [phone]

671822 TIENDA FIX TEHUACAN AV. SEGUNDA DE MORELOS No. 303, COL. CENTRO, TEHUACÁN, TEL.: [phone]

QUERÉTARO

670402 MOTORES Y HERRAMIENTAS ELÉCTRICAS AV. 6 No. 1004-B ESQ. CALLE 19, COL. LOMAS DE CASA BLANCA C.P. 76080, QUERETARO, QRO. TEL. Y FAX : [phone]

671265 FERRETERA PRADO HERRAMIENTAS S.A. DE C.V. AV. UNIVERSIDAD No. 325-A, COL. GRANJAS MANTHI C.P. 76808, SAN JUAN DEL RIO, QRO. TEL. / FAX : [phone]

QUINTANA ROO

670046 CENTRO FERRETERO DE CANCÚN AV. COMACALCO No. 12, COL. SUPERMANZANA 59 C.P. 77515, CANCÚN, Q. ROO. TEL.: [phone] | 887-6616

671011 ÁLVARO OBREGÓN No. 281-283 COL. CENTRO, CHETUMAL, QUINTANA ROO TEL.: [phone]

671732 MULTISIERRAS TALICUMI AVENIDA MIGUEL HIDALGO NO.221 COL. VENUSTIANO CARRANZA, CHETUMAL.

SAN LUIS POTOSÍ

671636 95/24 MÉXICO, S.A. DE C.V. SUC. SLP AV. UNIVERSIDAD No. 1850 COL. EL PASEO, SAN LUIS POTOSÍ C.P. 78320 TEL. / FAX: [phone]

SINALOA

6716 42 JACARANDAS S/N COL. DEL BOSQUE, GUASAVE, SIN. TEL.: [phone]

SONORA

671045 FERRETERÍA LA ÚNICA LÁZARO MERCADO No. 1234 COL. MUNICIPIO LIBRE C.P. 85080 CD. OBREGÓN, SON. TEL. / FAX: [phone]

TABASCO

671610 GRUPO VAQUEIRO FERRETERO, S.A. DE C.V. PERIFÉRICO CARLOS PELLICER CÁMARA No. 2810 COL. MIGUEL HIDALGO, VILLAHERMOSA, C.P. 86250 TEL. / FAX: [phone] y 41 EXT. 106

671432 MERCADO DE LA SOLDADURA DEL SURESTE, S.A. DE C.V. BLVD. ADOLFO RUIZ CORTÍNEZ 2001-B, COL. ATASTA, VILLAHERMOSA, C.P. 86100 TEL.: [phone] | 161-4479

TAMAULIPAS

671480 CONSTRURAMA GÁLVEZ REVOLUCIÓN No. 1002, COL. BUENA VISTA C.P. 88120 NVO. LAREDO, TAM. TEL. / FAX: [phone]

671755 FERRETERÍA ZANELLA AV. TAMAULIPAS No. 713 COL. REVOLUCIÓN VERDE, TAMPICO, TEL.: [phone]

TLAXCALA

671684 SERVICIO JUNIOR CALLE 2 DE ABRIL PONIENTE No. 506, COL. CENTRO, APIZACO, TEL. [phone]

VERACRUZ

671435 METALURVE, S.A. DE C.V. CALLE 18 No. 2117, FRACC. LOMAS C.P. 94570 CÓRDOBA, VER. TEL.: [phone]

671635 LA CASA DISTR. TRUPER SUC. AV. YUCATÁN No. 137-A, COL. YUCATÁN C.P. 93600 MARTÍNEZ DE LA TORRE, VER. TEL.: [phone]

671478 TALLER ELÉCTRICO MATHEY ATENAS No. 71, COL. NUEVA MINA C.P. 96760 MINATITLAN, VER. TEL. / FAX : [phone]

6716 05 HUMBOLT SUR No. 49, COL. CENTRO C.P. 91270 PEROTE, VER. TEL.: [phone] | 825-6408

670397 LA CASA DISTRIBUIDORA TRUPER CALLE URUGUAY No. 713, COL. 27 DE SEPTIEMBRE C.P. 93320, POZA RICA, VER. TEL. / FAX: [phone] | 826-8484

671535 DISTRIBUIDORA SANVER S.A. DE C.V. CARRETERA NAL. TUXPAN-TAMPICO km 64, COL. LA MORITA, TANTOYUCA, C.P. 92101 TEL.: [phone]

671451 MAYORISTAS JAGUAR S.A. DE C.V. AV. IGNACIO ALLENDE No. 2377 COL. CENTRO, VERACRUZ, TEL.: [phone]

671781 MATERIALES Y ACEROS TUCÁN S.A. DE C.V. PROL. AV. MIGUEL ALEMÁN No. 3800 COL. ARTÍCULO 123, VERACRUZ, TEL.: [phone]

671452 COMERCIALIZADORA FERRESMAR CAYETANO RIVERA No. 47 COL. DEL MAESTRO, VERACRUZ, TEL. [phone] TEL. / FAX: [phone]

SUCURSAL CENTRO FORÁNEO

AV. PARQUE INDUSTRIAL No. 1-A, JILOTEPEC, ESTADO DE MÉXICO, C.P. 54240 CONMUTADOR: 01(761) 782-9101 EXT. 5728 y 5102

SUCURSAL CENTRO

CALLE D No. 31-A, COL. MODELO DE ECHEGARAY, NAUCALPAN, EDO. DE MÉXICO, C.P. 53330 TEL.: [phone]

SUCURSAL CHIHUAHUA

AV. SILVESTRE TERRAZAS No. 128-11 PARQUE INDUSTRIAL BAFAR, CARRETERA MÉXICO CUAUHTEMOC, CHIHUAHUA, CHIH. TEL.: [phone]

SUCURSAL CULIACAN

LIBRAMIENTO BENITO JUÁREZ No. 5599 B4, EJIDO DE LAS FLORES (LA COSTERITA), CULIACÁN, SINALOA, C.P. 80296 CONMUTADOR: 01(667) 760-5747

SUCURSAL GUADALAJARA

ADOLF BERNARD HORN No. 6800, TLAJOMULCO DE ZUÑIGA, JALISCO, C.P. 45655 CONMUTADOR: 01(33) 3606-5290

SUCURSAL LAGUNA

CALLE METAL MECANICA No. 280, PARQUE INDUSTRIAL ORIENTE, TORREÓN, COAHUILA, C.P. 27278 CONMUTADOR: 01(871) 209-6823

SUCURSAL MÉRIDA

CALLE 33 No. 600 y 602 LOCALIDAD ITZINCAB Y MULSAY, MUNICIPIO UMAN, MÉRIDA, YUCATÁN, C.P. 97390 CONMUTADOR: 01(999) 912-2451

SUCURSAL MONTERREY

AV. STIVA No. 275, PARQUE INDUSTRIAL STIVA BARRAGÁN, SAN NICÓLAS DE LOS GARZAS, MONTERREY, NUEVO LEÓN, C.P. 66420 TELS.: 01(81) 8352-8791 y 8790

SUCURSAL PUEBLA

AV. PERIFÉRICO No. 2-A, SAN LORENZO ALMECATLA, COL. CUAUTLALCINGO, PUEBLA, PUEBLA, C.P. 72710 CONMUTADOR: 01(222) 2-82-82-82

SUCURSAL TIJUANA

BLVD. INSURGENTES No. 6101 ENTRE BLVD. MANUEL CLOUTIER Y PASEO GUAYCURA, FRACC. GUAYCURA, DELEGACIÓN CERRO COLORADO, (ANTES LA PRESA), TIJUANA, B.C. C.P. 22216, CONMUTADOR: 01(664) 969-5100

SUCURSAL VILLAHERMOSA

CALLE HELIO LOTES 1, 2 Y 3 MZNA. No. 1, COL. INDUSTRIAL, 2A ETAPA, VILLAHERMOSA, TAB. C.P. 86010 CONMUTADOR : 01(993) 353-7244

Models Codes Brand

MOT-3314	16615
MOT-4516	16620
MOT-4518	16625
MOT-4520	16627
MOT-5120	16628

Warranty Policy

TRUPER
