Tipo de producto	Cámara digital
Marca	Sony
Modelo	Mavica MVC-FD81
Sensor de imagen	CCD de 1/3,6 pulgadas, 1,3 megapíxeles
Zoom óptico	3x
Zoom digital	2x
Distancia focal	6,0 – 18,0 mm (equivalente a 35 mm: 40 – 120 mm)
Rango de apertura	f/2,8 – f/11
Velocidad de obturación	1/30 – 1/1000 s
Sensibilidad ISO	100, 200, 400
Medio de almacenamiento	Disquete de 3,5 pulgadas (1,44 MB)
Formato de imagen	JPEG
Pantalla LCD	TFT de 2,5 pulgadas, aprox. 110.000 puntos
Visor	Óptico
Modos de flash	Automático, Reducción de ojos rojos, Relleno, Apagado
Modos de exposición	Automático, AE programada
Balance de blancos	Automático, Luz de día, Nublado, Fluorescente, Tungsteno
Temporizador	10 s
Conectividad	USB (para transferencia de disquete), Salida de vídeo
Fuente de alimentación	4 pilas AA (NiMH recomendadas) o adaptador de CA (opcional)
Dimensiones (An x Al x Pr)	130 x 74 x 65 mm (aprox.)
Peso	Aprox. 350 g (sin pilas)
Temperatura de funcionamiento	0°C – 40°C
Mantenimiento	Limpiar el lente con un paño suave; evitar la humedad; retirar las pilas si no se usa durante mucho tiempo
Seguridad	No desmontar; mantener alejado del agua; usar solo pilas recomendadas
Piezas de repuesto y reparabilidad	Disponibilidad limitada; la unidad de disquete puede reemplazarse; buscar servicio profesional

Preguntas frecuentes - Mavica MVC-FD81 SONY

¿Qué tipo de almacenamiento usa la Sony Mavica MVC-FD81?

La cámara usa disquetes estándar de 3,5 pulgadas (1,44 MB) para almacenar imágenes.

¿Cuántas fotos puedo almacenar en un disquete?

En calidad fina, aproximadamente 20 imágenes; en calidad estándar, hasta 40 imágenes.

¿Puedo usar pilas recargables con esta cámara?

Sí, se recomiendan pilas AA recargables de NiMH para un mejor rendimiento. Las pilas alcalinas pueden funcionar pero tienen una vida más corta.

¿Cómo transfiero fotos del disquete a mi computadora?

Use la conexión USB de la cámara (requiere controlador específico) o inserte el disquete en una computadora con unidad de disquete.

¿Cuál es la resolución máxima de la MVC-FD81?

La cámara captura imágenes a 1280 x 960 píxeles (1,3 megapíxeles).

¿Tiene la cámara un flash incorporado?

Sí, tiene un flash incorporado con modos automático, reducción de ojos rojos, relleno y apagado.

¿Puedo usar la cámara mientras se carga?

Solo si se usa el adaptador de CA opcional. La cámara no puede cargar pilas internamente.

¿Qué debo hacer si la cámara no reconoce el disquete?

Asegúrese de que el disquete esté formateado en FAT12 (estándar para disquetes) y que la pestaña de protección contra escritura esté cerrada. Pruebe con otro disco.

¿Cómo limpio el lente?

Use un paño de microfibra suave y seco para limpiar suavemente el lente. No use líquidos ni aire comprimido.

¿Es la Sony Mavica MVC-FD81 compatible con sistemas operativos modernos?

La transferencia directa por USB puede no funcionar con Windows 10/11 sin controladores heredados. Es más fácil usar una unidad de disquete USB para leer los discos.

MANUAL DE USUARIO Mavica MVC-FD81 SONY

Manual de instrucciones

Antes de utilizar la unidad, lea detenidamente este manual de instrucciones y consérvelo para futuras referencias.

En este manual, las teclas y los ajustes de la cámara se indican en mayúsculas.

P. ej., Presione FLASH.

ADVERTENCIA

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad.

En caso de avería, solicite sólo los servicios de personal cualificado.

ATENCIÓN

Los campos magnéticos de frecuencias específicas pueden influir en las imágenes y sonidos de esta cámara.

ÍNDICE

Antes de utilizar su cámara 5

Identificación de partes....6

Operaciones básicas

Preparativos 9

1: Carga de la batería 9

2: Instalación de la batería .... 10

3: Ajuste de la fecha y la hora 11

Grabación y reproducción de imágenes 14

1: Grabación de imágenes fijas 14

2: Grabación de imágenes en movimiento ..... 15

3: Reproducción de imágenes fijas...... 17

4: Reproducción de imágenes en movimiento ...... 17

Duración de la batería/N.° de imágenes que podrán grabarse/reproducirse 20

Contemplación de imágenes utilizando un PC ...... 21

Operaciones avanzadas

Cambio de los ajustes de los modos 23

Utilización de varias funciones para grabación 32

Enfoque manual.... 32

Disfrute de efectos de imagen 33

Utilización de la función de exposición automática programada 34

Información adicional

Cambio de la pila de litio de la cámara 35

Precauciones 36

Solución de problemas.... 38

Visualización de autodiagnóstico 40

Especificaciones 41

Mensajes de aviso 42

Cerciórese de leer esto antes de utilizar su cámara

Grabación de prueba

Antes de grabar acontecimientos irrepetibles, realice una grabación de prueba para comprobar si la cámara está trabajando correctamente.

No se ofrecerá ninguna compensación por el contenido de la grabación

El contenido de la grabación no podrá compensarse si ésta o la reproducción no pueden hacerse debido al mal funcionamiento de la cámara, el disquete, etc.

Precaución sobre los derechos de autor

Los disquetes, programas y películas de televisión, las cintas de vídeo, y otros materiales, pueden tener reservado el derecho de reproducción. La grabación no autorizada de tales materiales puede ir en contra de lo dispuesto por las leyes sobre derechos de autor.

• IBM PC/AT es marca registrada de International Business Machines Corporation de EE.UU.
• MS-DOS y Windows son marcas registradas con licencia de Microsoft Corporation, registradas en EE.UU. y otros países.
• Netscape Navigator es marca comercial de Netscape Communications Corporation.
• Macintosh es marca con licencia de Apple Computer, Inc., registrada en EE.UU. y otros países.
• Todos los demás nombres de productos mencionados aquí son marcas comerciales o registradas de sus respectivas compañías.
  Además, "TM" y "☐" no se mencionan en cada caso en este manual.

Antes de utilizar su cámara

Esta cámara digital utiliza disquetes (discos floppy) como medio de grabación de imágenes.

Utilice el tipo de disquete siguiente:

• Tamaño: 3,5 pulgadas
- Tipo: 2HD
- Capacidad: 1,44 MB
- Formato: MS-DOS (512 bytes · 18 sectores)
Para utilizar un disquete de 3,5 pulgadas, 2HD, que no sea como el descrito arriba, formatéelo utilizando la cámara o su PC.

No sacuda ni golpee la cámara.

Si lo hiciese, podría producirse un mal funcionamiento, la imposibilidad de grabación de imágenes o de utilización de disquetes, o la pérdida de imágenes o de datos de la memoria, daños, o pérdidas.

Evite que la cámara se humedezca.

Cuando fotografía en exteriores, bajo la lluvia o en condiciones similares, tenga cuidado de que no se humedezca la unidad. Si se produce condensación de humedad, consulte la página 37 y siga las instrucciones sobre cómo eliminarla antes de utilizar la unidad.

Haga copias de protección.

Para evitar el riesgo de pérdida de datos copie siempre los datos en un disquete.

Accesorios suministrados

Cámara digital (1)
Cable de alimentación (1 juego)

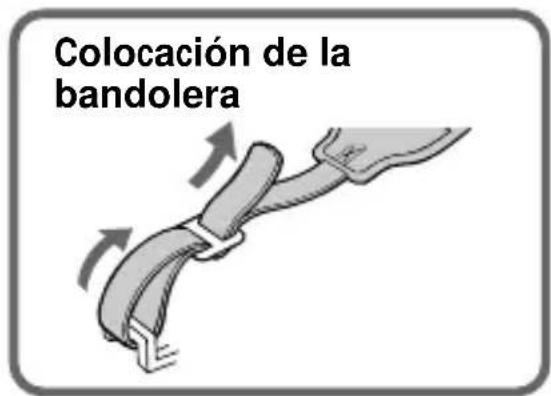

Bandolera (1)
Cargador de baterías (1)

Batería NP-F330 (1)

Tapa para el objetivo (1)

Cinta de la tapa para el objetivo (1)

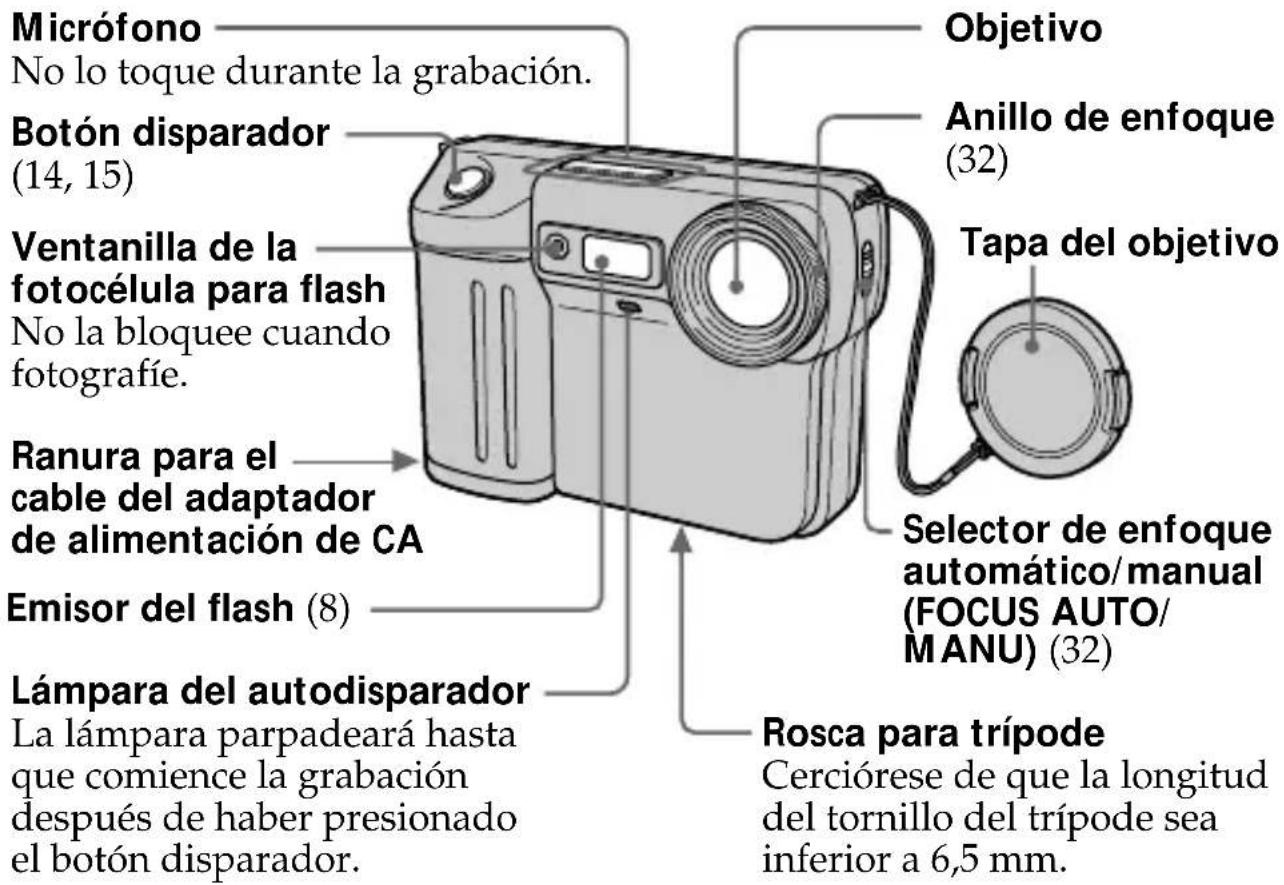

Identificación de partes

Para más detalles, consulte las páginas de ( ).

Para insertar el disquete

Inserte el disquete hasta que chasquee.

Antes de insertarlo, cerciórese de que la lengüeta de seguridad esté en la posición de posibilidad de grabación.

Palanca de expulsión del disco (DISK EJECT) Botón de liberación (PUSH)

Para extraer el disquete

Manteniendo presionado PUSH, deslice DISK EJECT en el sentido de la flecha.

Interruptor de iluminación de fondo de la pantalla de cristal líquido (LCD BACK LIGHT)

Normalmente déjelo en ON. Póngalo en OFF para ahorrar batería.

Botón del brillo (BRIGHT +/-)

Presiónelo para ajustar el brillo de la pantalla de cristal líquido.

Selector de reproducción/imagen fija/cine (PLAY/STILL/MOVIE) (14, 15, 17)

Compartimiento de la pila de litio (35)

Botón de efectos de imagen (PICTURE EFFECT) (33)

Tecla de exposición automática programada (PROGRAM AE) (34)

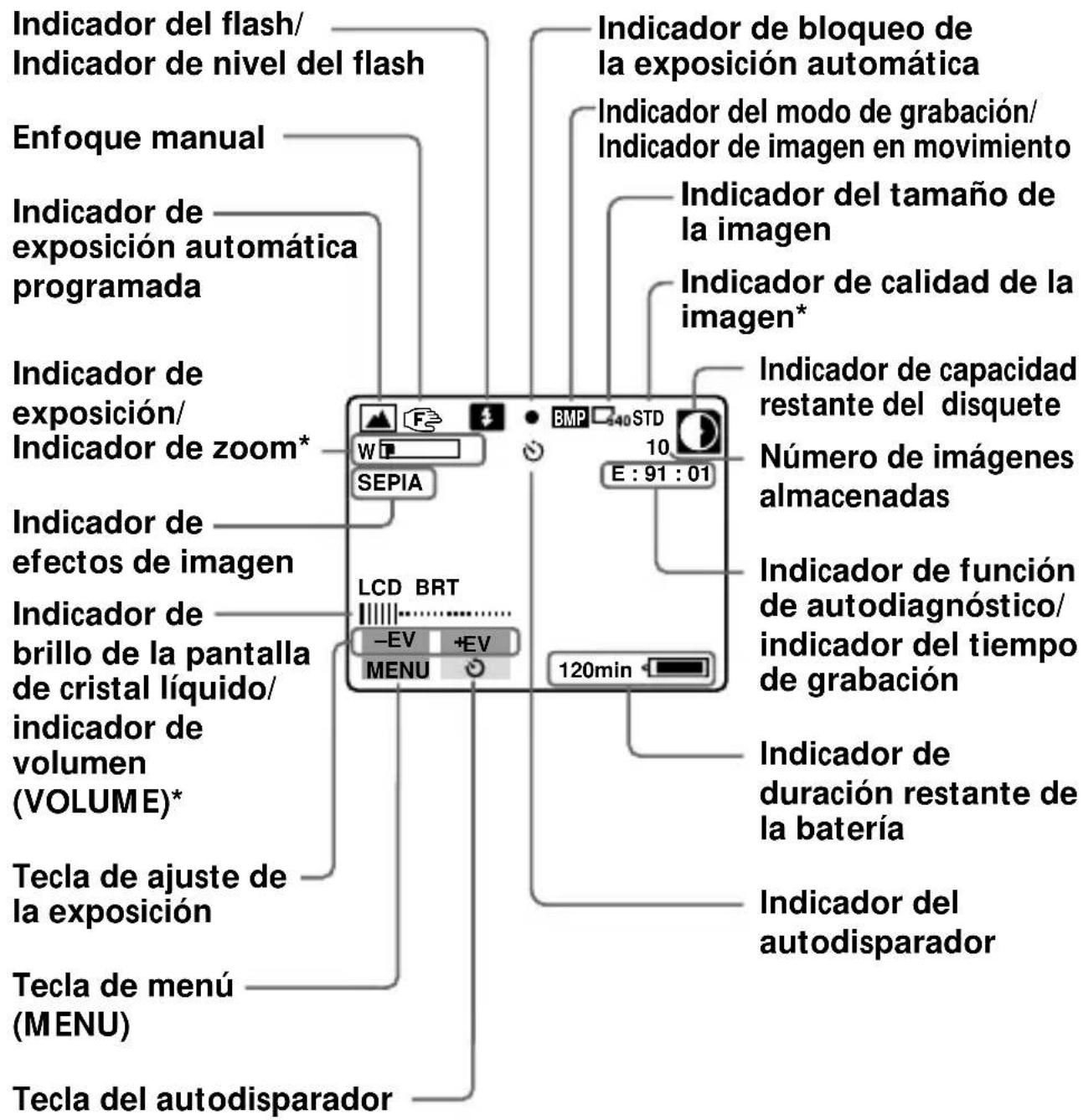

Tecla de visualización (DISPLAY)

Presiónela para hacer que los indicadores aparezcan/ desaparezcan en/de la pantalla de cristal líquido.

Los indicadores no desaparecerán en los modos siguientes: Exposición automática programada, efectos de imagen, enfoque manual, bloqueo de la exposición automática, autodisparador, flash, y ajuste de la exposición.

Gancho para la correa

Pantalla de cristal líquido

Interruptor de alimentación (POWER)

Deslícelo hacia abajo para conectar/ desconectar la alimentación.

Lámpara de acceso (ACCESS) (14, 17)

Palanca de expulsión del disco (DISK EJECT) (6)

Mando de apertura de la cubierta de la batería [OPEN (BATT)] (10)

Botón de liberación (PUSH) (6) Mando de control

Mando de control
Parte superior

Función del mando de control

Usted podrá ejecutar funciones presionando la parte superior, inferior, izquierda, o derecha del mando de control. Cuando seleccione un elemento del menú, su color cambiará de azul a amarillo. Para introducir su selección, presione el centro del mando de control.

Palanca del zoom

Lado "T": para telefoto (el motivo aparecerá más cercano)

Lado "W": para gran angular (el motivo aparecerá más alejado)

Mueva la palanca del zoom hacia el lado "W" hasta que el motivo quede nítidamente enfocado.

Usted podrá fotografiar un motivo que se encuentre a por lo menos 25 cm de la superficie del objetivo en la posición de telefoto, o a aproximadamente 1 cm en la posición de gran angular.

Ventanilla de fotocélula para la pantalla de cristal líquido

La pantalla de cristal líquido se volverá más brillante cuando la exponga al sol.

Botón +/- del volumen (VOLUME +/-)

Presiónelo para ajustar el volumen del altavoz.

Lámpara indicadora de carga del flash (FLASH/ CHARGE)

Tecla del flash (FLASH)

En fábrica se ha ajustado AUTO.

Cada vez que la presione, el modo del lash cambiará de la forma siguiente:

AUTO (sin indicación) → flash forzado

sin flash ⚙→ AUTO

En el modo AUTO, el flash se apagará automáticamente de acuerdo con el brillo del entorno.

El motivo deberá estar de 0,5 a 2,5 m de distancia.

Cundo fotografía utilizando el flash y un objetivo de conversión (no suministrado), puede ocurrir un eclipse.

Ranura para el disquete

Lámpara indicadora de la alimentación (POWER) (14, 17)

Altavoz

Autodisparador

Seleccione "con el mando de control, y después presiónelo.

Unos 10 segundos después de haber presionado el botón disparador, el motivo se grabará.

Exposición

Seleccione “ “bV” ” en laEV pantalla de cristal líquido con el mando de control, y después presiónelo para seleccionar el valor deseado.

+EV: Para aumentar el valor de exposición (imagen más brillante)

-EV: Para reducir el valor de exposición (imagen más obscura)

El margen de ajuste es de -1,5EV a +1,5EV en pasos de 0,5 EV.

Preparativos

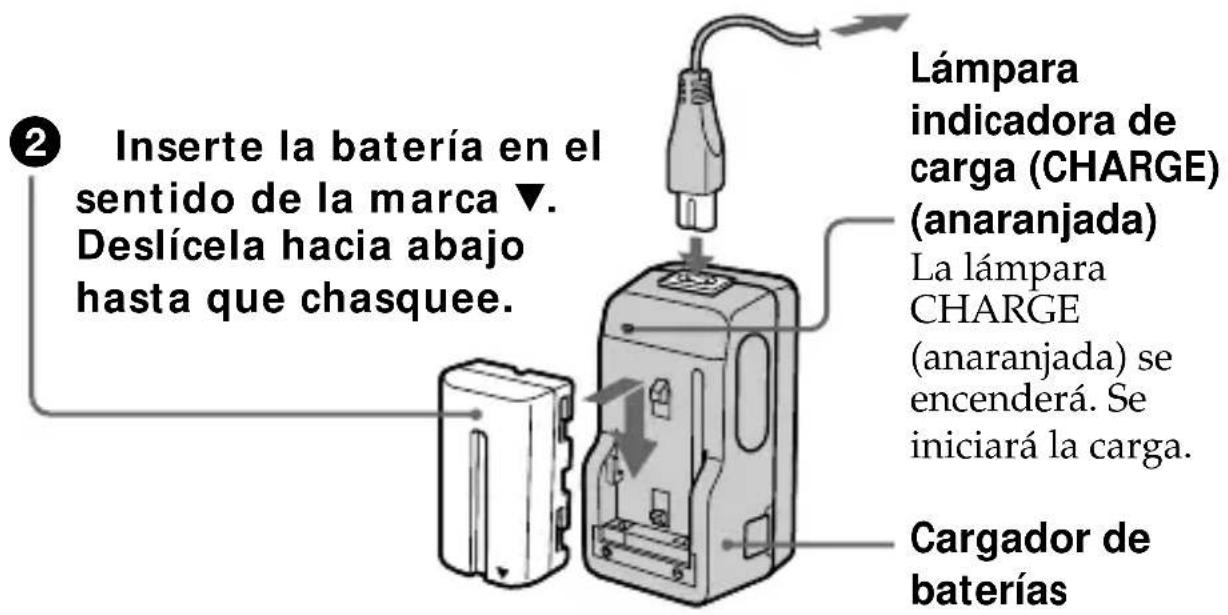

1 Carga de la batería

Para cargar la batería, utilice el cargador de baterías. Con respecto a los detalles, consulte el manual de instrucciones del cargador de baterías.

1 Conecte el cable de alimentación en un tomacorriente.

Para extraer la batería

Deslice la batería hacia arriba.

Tiempo de carga

Batería Carga completa* Carga normal**

Minutos aproximados para cargar una batería descargada utilizando el cargador de baterías BC-V615. (A bajas temperaturas, el tiempo de carga será mayor.)

* Carga durante aproximadamente una hora después de que se haya apagado la lámpara CHARGE.

** Carga hasta que se apague la lámpara CHARGE.

Instalación de la batería

① Abra la cubierta de la batería.

(base)

Hágalo deslizando OPEN (BATT) en el sentido de la flecha.

Insértela con la marca ▼encarada hacia el compartimiento de la batería.

Presione la cubierta hasta que chasquee.

Para extraer la batería

Abra la cubierta de la batería. Deslizando la palanca de liberación de la batería, extraiga ésta.

Tenga cuidado de no dejar caer la batería cuando la extraiga.

Palanca de liberación de la batería

Indicación de duración restante de la batería

Esta cámara muestra en el panel de cristal líquido cuántos minutos puede continuar la grabación o la reproducción*. Sin embargo, tenga en cuenta que es posible que el tiempo no se visualice correctamente en ciertas condiciones o entornos.

* El tiempo visualizado durante la grabación o la reproducción se refiere al tiempo de duración de la batería con la alimentación de la cámara conectada o simplemente si hace que se visualicen continuamente imágenes sin realizar ninguna otra operación.

Función de desconexión automática de la alimentación

Durante la grabación, si deja la cámara inactiva durante unos 3 minutos con la alimentación conectada, ésta se desconectará automáticamente para evitar la descarga de la batería.

10-ES

Fuentes de alimentación

Esta cámara podrá utilizarse con las dos fuentes de alimentación siguientes:

• Batería InfoLITHIUM* NP-F330 (suministrada)/F530 (no suministrada)/F550 (no suministrada)
• Adaptador de alimentación AC-V700 (no suministrado)
  Cuando vaya a utilizar la cámara durante mucho tiempo, le recomendamos que la alimente de la red con el adaptador de CA.

* Batería "InfoLITHIUM"

"InfoLITHIUM" es una batería de iones de litio que puede intercambiar datos con equipos compatibles sobre su consumo.

"InfoLITHIUM" es marca comercial de Sony Corporation.

Ajuste de la fecha y la hora

Antes de utilizar la cámara por primera vez, ajuste la fecha y la hora. La fecha y la hora serán necesarias para la grabación en formato MS-DOS. Si no están correctamente ajustadas, se grabarán la fecha y la hora incorrectas, y aparecerá la pantalla CLOCK SET en el paso ③ cada vez que ponga la cámara en el modo STILL/MOVIE.

① Deslice POWER hacia abajo para conectar la alimentación.

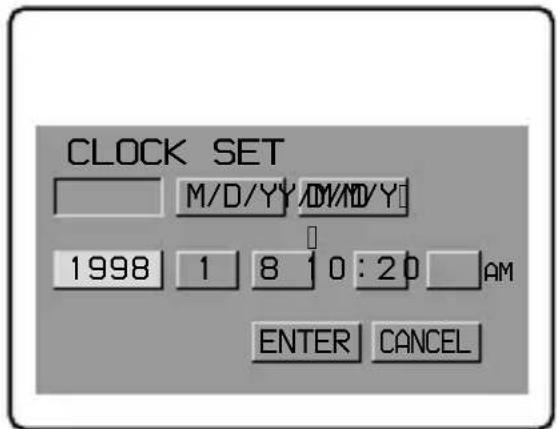

② Seleccione “CLOCK SET” de MENU con el mando de control, y después presiónelo.

Preparativos

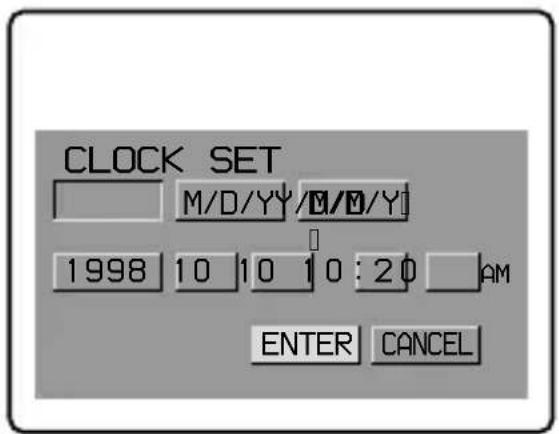

3 Seleccione la visualización deseada de la fecha con el mando de control, y después presiónelo.

Y/M/D (año/mes/día) M/D/Y (mes/día/año) D/M/Y (día/mes/año)

4 Seleccione la fecha y la hora con el mando de control, y después presiónelo.

El ítem a cambiarse se indicará con ▲/▼. Seleccione el número presionando la parte superior o inferior del mando de control, y después presiónelo para introducir el número.

Después de haber introducido el número, ▲/▼ se moverá al ítem siguiente.

Cuando haya seleccionado "D/M/Y", ajuste la hora según el ciclo de 24 horas.

5 Seleccione “ENTER” con el mando de control, y después presiónelo en el momento deseado para poner en

funcionamiento el reloj.

Para cancelar el ajuste de la fecha y la hora

Seleccione “CANCEL” con el mando de control, y después presiónelo.

Nota

Si en la pantalla de cristal líquido aparece el indicador “✝”, reemplace la pila de litio de acuerdo con los procedimientos de la página 35.

Grabación y reproducción de imágenes

1 Grabación de imágenes fijas

Para grabar imágenes, deslice POWER hacia abajo a fin de conectar la alimentación (se encenderá la lámpara indicadora POWER) e inserte un disquete hasta que chasquee.

1 Ponga PLAY/ STILL/MOVIE en STILL.

2 Presione el botón disparador hasta la mitad de su recorrido.

Parpadeará el indicador de bloqueo de exposición automática (verde). Cuando AE (exposición automática), AWB (equilibrio automático del blanco), y AF (enfoque automático) se congelarán y el indicador de bloqueo de AE dejará de parpadear.

3 Presione a fondo el botón disparador.

La imagen se grabará en el disco.

Número de imágenes que podrán grabarse en un disquete Unas 10 - 16 imágenes con todos los ajustes predeterminados. (p. 25)

Nota

Cuando una imagen se grabe en el disco, la lámpara ACCESS parpadeará. Cuando la lámpara ACCESS esté parpadeando, no sacuda ni golpee la cámara. Tampoco desconecte la alimentación, ni extraiga la batería ni el disquete. De lo contrario, se interrumpirían los datos de la imagen y el disquete podría quedar inservible.

14-ES

2

Grabación de imágenes en movimiento

① Ponga PLAY/STILL/MOVIE en MOVIE.
2 Presione momentáneamente a fondo el botón disparador.

Se grabarán la imagen y el sonido durante 5 segundos.

Mantenga presionado a fondo el botón disparador.

Se grabarán la imagen y el sonido hasta que lo suelte.

Máximo de 60 segundos cuando grabe en el tamaño 160 · 112

15 segundos cuando grabe en el tamaño 320 · 240 □320

Las imágenes en movimiento serán más suaves que las fijas.

Funciones que podrá utilizarse para grabar imágenes

Ajuste del brillo de la pantalla de cristal líquido (p. 7)

Flash (p. 8)*

Zoom (p. 8)

Autodisparador (p. 8)

Ajuste de la exposición (p. 8)

Enfoque manual (p. 32)

Efectos de imagen (p. 33)

Función de exposición automática programada (p. 34)

Selección del modo de grabación - REC MODE (p. 24)*

Selección de la calidad de la imagen – QUALITY (p. 26)*

Selección del nivel del flash - FLASH LEVEL (p. 26)*

Selección del modo de numeración de archivos - FILE NUMBER (p. 27)

Selección del tamaño de la imagen - IMAGE SIZE (p. 26, 27)

Grabación y reproducción de imágenes

Indicadores durante la grabación

Los indicadores de la pantalla de cristal líquido no se grabarán.

* Sólo se visualiza durante la operación.

3 Reproducción de imágenes fijas

Para contemplar las imágenes grabadas en la pantalla de cristal líquido, deslice POWER hacia abajo a fin de conectar la alimentación (se encenderá la lámpara indicadora POWER) e inserte el disquete hasta que chasquee.

1 Ponga PLAY/ STILL/MOVIE en PLAY.

La lámpara ACCESS parpaderá y la última imagen grabada aparecerá en la pantalla de cristal líquido.

② Seleccione la imagen grabada con el mando de control.

Seleccione la tecla de la pantalla de cristal líquido con el mando de control, y después presiónela.

: Para hacer que se visualice la imagen grabada anterior.
: Para hacer que se visualice la imagen grabada siguiente.
INDEX : Para hacer que se visualicen 6 imágenes a la vez (pantalla INDEX).

4 Reproducción de imágenes en movimiento

① Ponga PLAY/ STILL/MOVIE en PLAY.

La lámpara ACCESS par paderá y la última imagen grabada aparecerá en la pantalla de cristal líquido.

La imagen grabada en el modo MOVIE se visualiza en un tamaño más pequeño que las otras imágenes de tamaño normal.

② Seleccione el botón de inicio de reproducción en la pantalla de cristal líquido con el botón de control, y presiónelo.

Se iniciarán la imagen en movimiento y el sonido.

Grabación y reproducción de imágenes

Indicadores durante la reproducción

Durante la reproducción de imágenes fijas (STILL)

Número de imagen

Indicador del modo de grabación de la imagen de reproducción

Indicador del tamaño de la imagen

Indicador de calidad de la imagen

Indicador de capacidad restante del disquete

Número de imágenes almacenadas en el disquete

Nombre de archivo

Fecha de grabación de la imagen reproducida

Indicador de duración restante de la batería

Tecla de índice (INDEX)

Teclas de búsqueda de imágenes

Teclas ◀/▶ (modo de pantalla única)

Teclas ← / → (modo de pantalla de índice)

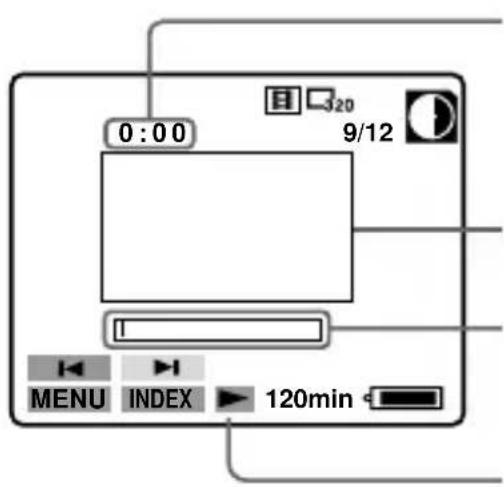

Durante la reproducción de imágenes en movimiento (MOVIE)/imágenes fijas con sonido (VOICE)

Contador

Imagen de reproducción

Barra de reproducción

Botón de reproducción/pausa de imágenes en movimiento/botón de inicio de reproducción de imágenes fijas con sonido (VOICE)

En el modo de pantalla INDEX

: Para hacer que se visualicen las 6 imágenes anteriores.

: Para hacer que se visualicen las 6 imágenes siguientes.

: Archivo de imágenes en movimiento

: Archivo de imagen fija con sonido

• Para volver a la pantalla de reproducción normal (pantalla única), seleccione una imagen con el mando de control, y después presiónelo.
• El número visualizado en la superior derecha de la imagen indica el orden de grabación en el disquete. Es diferente del nombre de archivo (p. 27).

Funciones que podrán utilizarse para reproducir imágenes grabadas

Ajuste del volumen del altavoz (p. 8)

Ajuste del brillo de la pantalla de cristal líquido (p. 7)

Protección de imágenes - PROTECT (p. 28)

Copia de imágenes grabadas a otro disquete – COPY (p. 29)

Borrado de imágenes - DELETE (p. 30)

Nota

Las imágenes grabadas con esta cámara no podrán reproducirse correctamente con los modelos MVC-FD5/FD7/FD51/FD71/FDR1/FDR3.

Duración de la batería/N.° de imágenes que podrán grabarse/reproducirse

Modo STILL

Batería Duración de N.° de imágenesla batería (min.) (grabación/reproducción)

NP-F330 Grabación continua* 55 (50) 650 (550)(suministrada) Reproducción continua** 100 (90) 1500 (1350)

NP-F530 Grabación continua* 90 (80) 1100 (950)Reproducción continua** 160 (140) 2400 (2100)

NP-F550 Grabación continua* 120 (110) 1500 (1350)Reproducción continua** 210 (190) 3100 (2800)

Duración de la batería y número de imágenes, aproximados, que podrán grabar/reproducirse a una temperatura de 25°C, tamaño de imagen de 640 · 480 en grabación NORMAL y en calidad STANDARD. Los números entre paréntesis indican la duración cuando se utilice una batería normalmente cargada. La duración de la batería y el número de imágenes son los mismos que cuando se emplea el flash. Si graba imágenes del tamaño de 1240 · 768, el número de imágenes que podrán grabarse se reducirá de los valores anteriores en aproximadamente un 10%.

* Grabación a intervalos de unos 5 segundos

** Reproducción de una sola imagen a intervalos de unos 4 segundos

Modo MOVIE

Batería Duración de la N.° de imágenes
		batería (min.)	(grabación)
NP-F330 (suministrada)	Grabación continua	60 (55)	40 (35)
NP-F530	Grabación continua	100 (90)	65 (55)
NP-F550	Grabación continua	140 (125)	90 (80)

Minutos aproximados que puede grabarse a una temperatura de 77°C y tamaño de imagen de 160 · 112. Los números entre paréntesis indican el tiempo cuando emplea una batería cargada con normalidad.

• La duración de la batería y el número de imágenes se reducirán si utiliza la cámara en climas fríos, y si repite las operaciones de conexión/desconexión de la alimentación y del zoom.
• La capacidad de un disquete es limitada. Los valores indicados arriba son solamente una guía cuando grabe/reproduzca continuamente reemplazando disquetes.

Contemplación de imágenes utilizando un PC

Con esta cámara, los datos de las imágenes fijas se comprimen en el formato JPEG y los datos de las imágenes en movimiento se comprimen en el formato MPEG-1. Estos datos pueden verse empleando un PC que tenga instalado un programa para JPEG y MPEG. Como pueda ser el Microsoft Internet Explorer 4.0. Con respecto a los procedimientos detallados sobre la utilización de estos programas, consulte el manual de instrucciones de su PC.

Ejemplo: PC con Windows 95 instalado

1 Inicie su PC e insértele el disquete en la unidad de disquete.
2 Abra “MPC” y haga doble clic en “Discode de 3 1/2 [A:]”.
3 Haga doble clic en el archivo de datos deseado.

Ejemplo de OS/aplicaciones recomendados

OS (Sistema operativo)

Windows 3.1, Windows 95 o posterior, Windows NT 3.51 o posterior, etc.

Aplicaciones

Microsoft Internet Explorer 4.0, Netscape Navigator, etc.

Si su PC tiene instalados programas tales como Microsoft Internet Explore, haga doble clic en “MAVICA.HTM” del disquete grabado con esta cámara para visualizar la lista de imágenes.

Notas

• Para reproducir un archivo MPEG, instale Active Movie Player (Direct Show).
• Para reproducir un archivo grabado en el modo MOVIE o VOICE, cópielo primero al disco duro del PC. Si reproduce este archivo desde un disquete, es posible que se rompan la imagen y sonido.
• Con Windows 3.1 no podrá reproducir un archivo MPEG.
• La apertura de imágenes no comprimidas grabadas en el modo BITMAP (p. 24 y 25) requiere un programa de aplicación diseñado para ver imágenes con formato de mapa de bits.
• Para Macintosh, podrá utilizar el disquete grabado con esta cámara usando PC Exchange con el sistema Mac OS 7.5 o posterior. También necesitará una aplicación de contemplación de imágenes para Macintosh. Para reproducir un archivo MPEG, instale Quick Time 3.0.

Cambio de los ajustes de los modos

1 Seleccione “MENU” con el mando de control, y después presiónelo.

En la pantalla de cristal líquido aparecerá el menú.

2 Seleccione el elemento deseado con el mando de control, y después presiónelo.

Cuando seleccione un elemento, su color cambiará de azul a amarillo.

3 Cambie el ajuste con el mando de control, y después presiónelo.

Cuando haya finalizado el ajuste, el menú volverá al de la pantalla del paso 1.

Cambio de los ajustes de los modos

Para cancelar el cambio de los ajustes de los modos

Presione la parte izquierda del mando de control. la pantalla volverá a la del menú. Para cancelar la pantalla del menú, seleccione “→ con el mando de control, y después presiónelo.

Ajuste del modo de cada elemento

* Éste es el ajuste de fábrica.

Elementos en el modo STILL

REC MODE

• Normalmente seleccione NORMAL. Se grabará un archivo JPEG en el tamaño de la imagen seleccionado.
• Seleccione E-MAIL para grabar un archivo JPEG de 320 · 240 además del archivo JPEG de 640 · 480 (ó 1024 · 768). Los archivos de correo electrónico (e-mail) son muy adecuados para transmisiones de correo electrónico, etc. porque contienen datos comprimidos.
• Seleccione VOICE para grabar una imagen fija y el sonido juntos además de un archivo JPEG.

Presione momentáneamente el botón disparador.

Se grabará el sonido durante 5 segundos.

Mantenga presionado el botón disparador.

Se grabará el sonido hasta que lo suelte. (Máximo de 40 segundos)

- Seleccione BITMAP para grabar una imagen no comprimida (640 · 480) además del archivo JPEG. Esto será muy útil para grabar imágenes con mayor detalle.

Modo de grabación	Tamaño de imagen	Archivo grabado	Nombre de archivo (extensión)**	Núm. de imágenes que podrán grabarse en un disquete
			MVC- STANDARD FINE
NORMAL	1024 JPEG (1024 · 768) 001L.JPGPara la pantalla 10 - 16 6 - 8768 de índice 001L.411
	640 JPEG (640 · 480) 001S.JPGPara la pantalla 25 - 40 15 - 20480 de índice 001S.411
E-MAIL	1024 JPEG (1024 · 768) JPEG (320 · 240)768 Para la pantalla de índice 001L.411		001L.JPG001E.JPG 9 - 14 5 - 7
	640 JPEG (640 · 480) 001S.JPGJPEG (320 · 240)480 Para la pantalla de índice 001S.411		001E.JPG 20 - 35 12 - 15
VOICE	JPEG (1024 · 768)1024 MPEG audiocon imagen fija768 (320 · 240)Para la pantalla de índice 001L.411		001L.JPG001A.MPG	4 - 9	3 - 6
	JPEG (640 · 480) 001S.JPG640 MPEG audiocon imagen fija480 (320 · 240)Para la pantalla de índice 001S.411		001A.MPG	5 - 14	4 - 10
BITMAP*	JPEG (1024 · 768)1024 Sin comprimir640 · 480)768 Para la pantalla de índice 001L.411		001L.JPG001L.BMP	1	1
	JPEG (640 · 480) 001S.JPG640 Sin comprimir640 · 480)480 Para la pantalla de índice 001S.411		001S.BMP	1	1

* La imagen no comprimida en el modo BITMAP es del tamaño 640 x 480 independientemente de los ajustes de IMAGE SIZE en el MENU.
** Si graba imágenes el modo de calidad FINE, el último carácter del nombre del título será "X" o "F" (p. ej., MVC-001X.JPG). 25-E

Cambio de los ajustes de los modos

Notas

• Los datos del archivo para la pantalla de índice solamente estarán disponibles en esta cámara.
• Si intenta grabar 55 o más imágenes, en la pantalla de cristal líquido aparecerá “DISK FULL”, y usted no podrá grabar más imágenes aunque el indicador de capacidad restante del disquete no esté vacío.
• Los archivos de E-mail de tamaño de 320 · 240 se almacenará en otra carpeta. La relación de compresión será estándar y no dependerá de los ajustes de calidad de la imagen.
• Para grabar en el modo BITMAP, se necesitará una capacidad restante de aproximadamente 1 Megabyte. Después de la grabación de la imagen de mapa de bits, en la pantalla de cristal líquido aparecerá “DISK FULL”.
• Las imágenes grabadas en el modo VOICE se visualizan en un tamaño más pequeño que las otras imágenes de tamaño normal.
• Cuando parpadee el indicador de capacidad restante del disco, no podrán grabarse datos de imágenes y sonidos.

QUALITY

• Seleccione FINE para dar prioridad a la calidad de la imagen.
• Seleccione STANDARD como calidad de imagen estándar.

IMAGE SIZE <1640 x 480/ 1024x 768* >

Seleccione un tamaño de imagen fija JPEG.

• Seleccione HIGH para hacer que el nivel del flash sea más alto de lo normal.
  • Normalmente seleccione NORMAL.
• Seleccione LOW para hacer que el nivel del flash sea más bajo de lo normal.

Elementos en el modo MOVIE

IMAGE SIZE <320 x 240/ 160x 112*>

Seleccione un tamaño de imagen en movimiento MPEG.

Tamaño de la imagen	Nombre del Tiempo deArchivo grabado archivo (ej.) grabación en un MVC– disquete* (seg.)
160 · 112 MPEG (160 · 112) 001V.MPGPara la pantalla de 60 índice	001V.411
320 · 240	MPEG (320 · 240) Para la pantalla de 15 índice	001W.MPG001W.411

* Tiempo de grabación continua aproximado.

Elementos para los modos STILL y MOVIE

FILE NUMBER

• Seleccione NORMAL para reponer la numeración de archivos cada vez que cambie el disquete.
• Seleccione SERIES para que se asignen secuencialmente números a archivos aunque se cambie el disquete.

DEMO MODE

En el menú, solamente aparecerá DEMO MODE cuando utilice un adaptador de alimentación de CA (no suministrado).

• Seleccione ON para hacer que aparezca la demostración. La demostración se iniciará unos 10 minutos después de haber conectado la alimentación si no utiliza la cámara.
• Seleccione OFF para desactivar el modo de demostración.

Nota

Para parar la demostración, desconecte la alimentación de la cámara.

Cambio de los ajustes de los modos

Elementos en el modo PLAY

PROTECT

Seleccione este ítem para proteger imágenes visualizadas contra el borrado accidental.

Para proteger o desproteger un archivo de imágenes, seleccione la opción deseada del menú mientras la imagen esté visualizándose en la pantalla de cristal líquido.

En el modo de pantalla SINGLE

• Seleccione ON para proteger la imagen visualizada.
• Seleccione OFF para eliminar la protección de la imagen.

En el modo de pantalla INDEX

• Seleccione ALL para proteger todas las imágenes grabadas con esta cámara.
• Seleccione SELECT para proteger las imágenes seleccionadas.

① Utilice el mando de control para hacer que se visualice la marca ▶ roja en la imagen que desee proteger.

El color del número de la imagen seleccionada se invertirá. Para cancelar la selección, vuelva a presionar el mando de control. El número de la imagen volverá a ser normal.

② Seleccione “ENTER” con el mando de control, y después presiónelo.

En la parte superior izquierda de la imagen aparecerá o—.

Para cancelar la protección de las imágenes en el modo de pantalla INDEX, seleccione las imágenes cuya protección desee cancelar en el paso ①, y después presióne el mando de control.

El indicador “○—” desaparecerá de la parte superior izquierda de la imagen. Cuando haya finalizado la cancelación, seleccione “ENTER” con el mando de control, y después presiónelo.

Para cancelar la protección de imágenes, seleccione “CANCEL” con el mando de control, y después presiónelo. La pantalla volverá a la del menú.

COPY

Seleccione este ítem para copiar imágenes visualizadas en otro disquete.

Para copiar una o más imágenes, seleccione la opción de copia deseada del menú mientras la imagen (o las imágenes) esté(n) visualizándose en la pantalla de cristal líquido.

En el modo de pantalla SINGLE

• Seleccione OK para copiar la imagen visualizada.
• Seleccione CANCEL para cancelar la copia de la imagen.

En el modo de pantalla INDEX

• Seleccione ALL para copiar todas las imágenes grabadas con esta cámara.
• Seleccione SELECT para copiar las imágenes seleccionadas.

① Utilice el mando de control para hacer que se visualice la marca ▶ roja en la imagen que desee copiar. El color del número de la imagen seleccionada se invertirá. Para cancelar la selección, vuelva a presionar el mando de control. El número de la imagen volverá a ser normal.

② Seleccione “ENTER” con el mando de control, y después presiónelo.

Para cancelar la copia de imágenes, seleccione “CANCEL” con el mando de control, y después presiónelo. La pantalla volverá a la del menú.

Paracopiar en otro disquete

1 En el modo de pantalla SINGLE, seleccione “OK”. O en el modo de pantalla INDEX, seleccione “ALL” y después “OK”, o seleccione “SELECT” y después realice los pasos ① y ② anteriores.

Se visualizará "CHANGE FLOPPY DISK".

2 Extraiga el disquete.

Se visualizará "INSERT FLOPPY DISK".

3 Inserte otro disquete hasta que oiga un chasquido.

Se visualizará "DISK ACCESS".

Cambio de los ajustes de los modos

4 Cuando haya finalizado la copia, se visualizará el mensaje "COMPLETE".

Para copiar imágenes en otro disquete, seleccione "CONTINUE" y repita las operaciones de los pasos 2 a 4 anteriores con el mando de control.

Para dejar de copiar, seleccione "EXIT" con el mando de control.

Notas

• Cuando copie en un disquete que tenga menos capacidad restante, es posible que en la pantalla de cristal líquido aparezca “DISK FULL”.
• Para cesar la copia de un disquete en la mitad (en medio de los pasos 1 a 4 anteriores), cambie PLAY/STILL/MOVIE o desconecte la alimentación de la cámara.

DELETE

Seleccione este ítem para borrar imágenes visualizadas.

Para borrar una o más imágenes, seleccione la opción deseada del menú mientras la imagen (o las imágenes) esté(n) visualizándose en la pantalla de cristal líquido.

En el modo de pantalla SINGLE

• Seleccione OK para borrar la imagen visualizada.
• Seleccione CANCEL para cancelar el borrado de la imagen.

En el modo de pantalla INDEX

• Seleccione ALL para borrar todas las imágenes grabadas con esta cámara.
• Seleccione SELECT para borrar las imágenes seleccionadas.

① Utilice el mando de control para hacer que se visualice la marca ▶ roja en la imagen que desee borrar.

El color del número de la imagen seleccionada se invertirá. Para cancelar la selección, vuelva a presionar el mando de control. El número de la imagen volverá a ser normal.

② Seleccione “ENTER” con el mando de control, y después presiónelo.

Para cancelar el borrado de imágenes, seleccione “CANCEL” con el mando de control, y después presiónelo. La pantalla volverá a la del menú.

Notas

• Después de haber borrado una imagen, no podrá recuperarla. Antes de borrar imágenes, compruébelas cuidadosamente.
• Aunque seleccione "ALL", no podrá borrar imágenes protegidas.
• Cuando haya seleccionado "SELECT", no podrá elegir una imagen protegida.

30-ES

Elementos para los modos STILL, MOVIE y PLAY

DISK TOOL

• Seleccione FORMAT para formatear el disquete cargado en la cámara.
• Seleccione DISK COPY para copiar todos los datos almacenados en un disquete a otro.

Para copiar todos los datos almacenados de un disquete a otro

1 Seleccione "DISK COPY", y después "OK".

Se visualizará "FILE ACCESS".

2 Cuando se visualice "CHANGE FLOPPY DISK", extraiga el disquete.

3 Cuando se visualice "INSERT FLOPPY DISK", inserte otro disquete.

Se visualizará "DISK ACCESS".

4 Cuando finalice la copia, se visualizará el mensaje "COMPLETE".

Para copiar imágenes en otro disquete, seleccione “CONTINUE” y repita las operaciones de los pasos 2 a 4 anteriores con el mando de control.

Para dejar de copiar, seleccione "EXIT" con el mando de control.

Notas

• Para cesar la copia de un disquete en la mitad (en medio de los pasos 1 a 4 anteriores), cambie PLAY/STILL/MOVIE o desconecte la alimentación de la cámara.
• Al formatear un disquete, se borrarán todos los datos del mismo, y con la copia de disquete, toda la información almacenada en el disquete receptor se borrará y reemplazará por los nuevos datos escritos, incluyendo los de las imágenes protegidas. Antes de formatear un disco, compruebe su contenido.
• Antes de formatear un disco, cerciórese de que la batería esté completamente cargada. El formateo de un disco tardará 1 minuto como máximo.
• Cerciórese de utilizar un disquete formateado para realizar DISK COPY.

BEEP

• Normalmente seleccione ON.
- Seleccione OFF para silenciar los pitidos y el sonido del obturador.

CLOCK SET

Seleccione este ítem para ajustar la fecha y la hora. Consulte la página 11.

Utilización de varias funciones para grabación

Enfoque manual

1 Ponga FOCUS AUTO/MANU en MANU.

En la pantalla de cristal líquido aparecerá 📄.

2 Gire el anillo de enfoque hasta enfocar nítidamente.

La posición marcada con “ ”indica el área enfocada.

Para reactivar el enfoque automático, ponga FOCUS AUTO/MANU en AUTO.

Notas

• Cuando grabe en un lugar relativamente obscuro, se recomienda hacerlo utilizando el enfoque manual. O ajuste PROGRAM AE el modo de enfogue Panfocus.
• Si enfoca manualmente en un ambiente obscuro, es posible que no se visualice “▶◀◀”.

Disfrute de efectos de imagen

Presione repetidamente PICTURE EFFECT para seleccionar el modo de efecto de imagen deseado.

NEG. ART: El color y el brillo de la imagen se invierte.

SEPIA: La imagen es de color sepia.

B&W: La imagen es monocroma (blanco y negro).

SOLARIZE: La intensidad de la luz es más clara, y la imagen parece una ilustración.

Para cancelar el efecto de imagen

Presione repetidamente PICTURE EFFECT hasta que el indicador desaparezca de la pantalla de cristal líquido. Cuando desconecte la alimentación o ponga PLAY/STILL/MOVIE en PLAY, el efecto de imagen se cancelará automáticamente.

Utilización de la función de exposición automática programada

Usted podrá seleccionar uno de seis modos de exposición automática programada (PROGRAM AE).

Presione repetidamente PROGRAM AE para seleccionar el modo de exposición automática programada deseado.

Modo de retrato suave

Crea un fondo suave para motivos tales como personas o flores, y reproduce fielmente el color de la piel.

Modo de aprendizaje de deportes

Para grabación de motivos moviéndose rápidamente, como en juegos de tenis o de golf.

Modo de playa y esquí

Para personas o caras con iluminación intensa o reflejada, como en una playa verano o en una pista de esquí.

Modo de puesta del sol e iluminación lunar

Para grabar motivos que se encuentren en ambientes obscuros, como puestas del sol, fuegos artificiales, letreros de neón, o vistas nocturnas en general.

Modo de paisaje

Para motivos distantes, como montañas, o para grabar un motivo situado detrás de un obstáculo, como una ventana o una pantalla.

Modo de enfoque universal

Para fotografiar rápida y fácilmente motivos cercanos o distantes. O para fotografiar con flash en un lugar obscuro cuando sea difícil enfocar.

Para cancelar la exposición automática programada

Presione repetidamente PROGRAM AE hasta que desaparezca el indicador de la pantalla de cristal líquido.

Notas sobre los ajustes del enfoque

• Usted no podrá tomar primeros planos en el modo de aprendizaje de deportes ni en el de playa y esquí.
• Usted solamente podrá enfocar objetos distantes en el modo de puesta del sol e iluminación lunar y en el de paisaje.
• En el modo de instantánea, la posición del zoom y el enfoque estarán fijos.

Cambio de la pila de litio de la cámara

Cuando la pila de litio se debilite o se agote, el indicador “¿” parpadeará en la pantalla de cristal líquido. En este caso, reemplace la pila por otra de litio CR2025 Sony o DL-2025 Duracell. La utilización de otra pila podría suponer el riesgo de incendio o de explosión.

Cuando instale la pila de litio, deje la batería instalada. De lo contrario tendría que volver a ajustar la fecha y la hora conservadas por la pila de litio.

1 Deslice la tapa del compartimiento de la pila de litio hacia abajo y ábrala.

2 Empuje una vez la pila de litio y extráigala del portapila.

3 Instale la pila de litio con la cara positiva (+) hacia fuera.

4 Cierre la tapa.

La pila puede explotar si la trata mal. No la recargue, no la desarme, ni la tire al fuego.

PRECAUCIÓN

Si instala incorrectamente la pila, es posible que explote.

Reemplace la pila solamente por otra del mismo tipo o por la recomendada por el fabricante.

Tire las pilas de acuerdo con las instrucciones del fabricante.

Precauciones

Sobre la limpieza

Limpieza de la pantalla de cristal líquido

Limpie la superficie de la pantalla de cristal líquido con un juego de limpieza para pantallas de cristal líquido (no suministrado) para eliminar las huellas dactilares, el polvo, etc.

Limpieza de la superficie de la cámara

Limpie la superficie de la cámara con un paño suave ligeramente humedecido en agua. No utilice ningún tipo de disolvente, como alcohol o bencina, ya que podría dañar el acabado de la caja.

Utilización de la cámara en una playa o en un lugar polvoriento

No permita que entre arena en la cámara. La arena o el polvo podría causar el mal funcionamiento de la cámara, que a veces puede resultar imposible de solucionar.

Sobre los disquetes

Para proteger los datos de un disquete, tenga en cuenta lo siguiente:

• Evite guardar los disquetes cerca de imanes o campos magnéticos, como los de altavoces y televisores, ya que podrían borrarse permanentemente los datos.
• Évite guardar los disquetes en lugares sometidos a la luz solar directa o a gran temperatura, como cerca de un dispositivo de calefacción. Los disquetes podrían alabearse y quedar inservibles.
• Evite el contacto con la superficie del disquete al abrir el obturador del mismo. Si la superficie del disquete se manchase, los datos podrían resultar ilegibles.
• Evite que dentro de los disquetes entre líquido.
• Para asegurar la protección de datos importantes, cerciórese de guardar los discos en sus cajas.
• Para limpiar la unidad de disquete, utilice solamente un limpiador de cabezas de unidad de disquete de tipo 2HD.
• Aunque utilice disquetes de 3,5 pulgadas, 2HD, es posible que los datos de imágenes no puedan grabar ni visualizarse dependiendo del entorno de utilización. En este caso, utilice discos de otras marcas.

Temperatura de funcionamiento recomendada

Esta cámara ha sido diseñada para utilizarse a temperaturas comprendidas entre 0 y 40°C. No la utilice en climas extremados, fuera de la gama de temperaturas recomendada.

Condensación de humedad

Si traslada directamente la cámara de un lugar frío a otro cálido, o si la coloca en una sala muy húmeda, es posible que se condense humedad en su interior o exterior. Cuando ocurra esto, la cámara no funcionará adecuadamente. En este caso, extraiga el disquete, desconecte la alimentación de la cámara, abra la cubierta del disquete, y espere aproximadamente una hora para que se evapore la humedad.

Para evitar la condensación de humedad

Cuando tenga que trasladar la cámara de un lugar frío a otro cálido, métala en una bolsa de plástico y deje que se adapte a las condiciones de la sala durante cierto tiempo.

① Cerciórese de sellar herméticamente la bolsa de plástico que contenga la cámara.
② Extraiga la cámara de la bolsa de plástico cuando la temperatura de su interior haya alcanzado la ambiental (aproximadamente una hora).

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los niños.
  Si alguien traga la piala, consulte inmediatamente a un médico.
• Frote la pila con un paño seco para asegurar un buen contacto.
• No sujete la pila con pinzas metálicas, ya que de lo contrario podría producirse un cortocircuito.
• Tenga en cuenta que la pila de litio tiene caras positiva (+) y negativa (−). Cerciórese de instalar la pila de litio de forma que sus símbolos coincidan con los símbolos de la cámara.

Solución de problemas

Si después de haber realizado estas comprobaciones persiste cualquier problema, consulte a su proveedor Sony. Si en la pantalla de cristal líquido aparece “C: □□: □□”, se habrá activado la función de autodiagnóstico. Consulte la página 40.

Síntoma Causa y/o solución
La cámara no funciona.	• La cámara no funcionará cuando utilice una batería que no sea “InfoLITHIUM”.→ Utilice una batería “InfoLITHIUM”. (p. 11)• El disquete no está correctamente instalado.→ Extraiga el disquete y vuelva a instalarlo bien.(p. 6)
No es posible grabar imágenes.	• PLAY/STILL/MOVIE no está en STILL o MOVIE.→ Póngalo en STILL o MOVIE. (p. 14, 15)• No hay disquete instalado.→ Instale un disquete formateado.• La lengüeta del disquete está en la posición de protección contra grabación.→ Póngala en la posición que permite la grabación. (p. 6)
La imagen contiene ruido.	• La cámara está cerca de un televisor o de otro equipo que utiliza imanes potentes.→ Aleje la cámara del televisor, etc.
La imagen es demasiado obscura.	• Está fotografiando un motivo con la fuente de iluminación detrás de él, o la iluminación es insuficiente.→ Ajuste el brillo de la imagen. (p. 7)• La pantalla de cristal líquido esta ajustada a un nivel demasiado obscuro.→ Ajuste el brillo. (p. 7)
El flash no trabaja.	• El flash está ajustado el modo sin flash.→ Ajuste la unidad al modo auto o al de flash forzado. (p. 8)
Se han grabado una fecha y una hora incorrectas.	La fecha y la hora no están ajustadas.Ajuste la fecha y la hora. (p. 11)
Al fotografiar un motivo muy brillante aparecen franjas verticales.	Éste es el fenómeno de borrosidad.La cámara no está funcionando mal.
La duración de la batería se acorta demasiado rápidamente.	La temperatura ambiental es demasiado baja.No cargó suficientemente la batería.Cargue completamente la batería.La batería ha llegado al final de su duración útil.Reemplace la batería por otra nueva.
El zoom no trabaja.	Está trabajando el modo de enfoque universal en exposición automática programada (PROGRAM AE).Cancélelo. (p. 34)
No es posible reproducir imágenes de la pantalla de cristal líquido.	PLAY/STILL/MOVIE no está en PLAY.Póngalo en PLAY. (p. 17)La batería está agotada.Utilice una batería cargada.
La imagen y el sonido se rompen cuando reproduce las imágenes empleando un PC.	El archivo de imágenes está en un disquete.Cópielo al disco duro de un PC. Luego, reproduzca la imagen desde el disco duro. (p. 22)
No podrá reproducir la imagen empleando un PC.	Póngase en contacto con el fabricante de su PC o del programa.
No es posible borrar una imagen.	La imagen está protegida.Cancele la protección de la imagen. (p. 28)
La alimentación se desconecta automáticamente.	Si deja la cámara inactiva en el modo STILL/MOVIE durante unos tres minutos con la alimentación conectada, ésta se desconectará automáticamente para evitar que la batería se descargue.Conecte la alimentación.

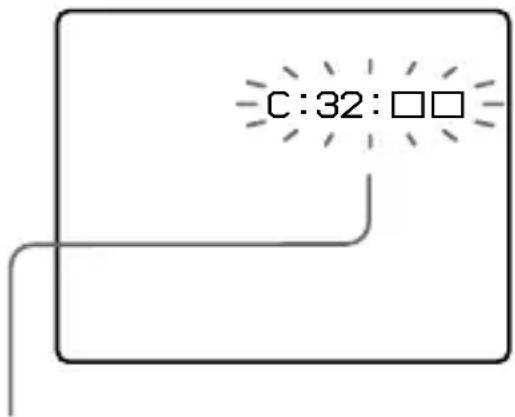

Visualización de autodiagnóstico

La cámara posee una visualización de autodiagnóstico. Esta función visualizará la condición de la cámara con cinco dígitos (combinación de una letra y cuatro números) en la pantalla de cristal líquido. Esta indicación de cinco dígitos le notificará la condición de la cámara. Los dos últimos dos dígitos (indicados mediante □□) diferirán dependiendo del estado de la cámara.

Visualización de autodiagnóstico

•C: □□: □□

Usted podrá solucionar el mal funcionamiento de la cámara.

• E: □□: □□

Póngase en contacto con su proveedor Sony o con un centro de reparaciones autorizado.

Primeros tres dígitos Causa y/o solución
C:32:□□	• La avería se encuentra en la unidad de disquete.→Desconecte y vuelva a conectar la alimentación.
C:13:□□	• Ha instalado un disquete sin formatear. Formatee el disquete. (p. 31)• Ha insertado un disquete que no puede utilizarse con esta cámara.→Cambie el disco. (p. 6)
E:91:□□E:61:□□	• Ha ocurrido un mal funcionamiento en la cámara que usted no puede reparar.→Póngase en contacto con su proveedor Sony o con un centro de reparaciones Sony y notifíqueles los cinco dígitos.(Ejemplo: E:61:10)

Especificaciones

Sistema

Dispositivo de imagen Dispositivo de transferencia de carga (CCD) de 1/3 pulgadas

Objetivo 3x

f=5,2 - 15,6 mm (37 - 111 mm, convertida al equivalente de una cámara fotográfica de 35 mm) F2,0 - 2,1

Control de exposición Exposición automática

Equilibrio del blanco Automático

Compresión de datos Cine: Formato de normas MPEG-1

Still: JPEG

Audio con imagen fija: Audio MPEG

(monoaural)

Memoria Disquete:

3,5 pulgadas, 2HD, formato MS-DOS (1,44 MB)

Flash Limitación de distancia de grabación:

0,5 - 2,5 m

Pantalla de cristal líquido

Tamaño de la pantalla 2,5 pulgadas

Panel de cristal líquido TFT (transistor de película fina)

Número total de puntos 84260 puntos

Generales

Aplicación Batería NP-F330/F530/F550

Alimentación 7,2 V (batería)

Consumo (durante el fotografiado)

3,5 W

Temperatura de funcionamiento

0 a 40°C

Temperatura de almacenamiento

-20a60°C

Dimensiones Aprox. 140.5 · 104.5 · 61 mm (an/al/prf)

Masa Aprox. 650 g (excluyendo la batería NP-330, la

pila de litio CR2025, el disquete, la bandolera, y

la tapa del objectivo)

Micrófono Micrófono de condensador de electreto

Altavoz Altavoz dinámico

Accesorios suministrados Consulte la página 5.

El diseño y las especificaciones están sujetos a cambio sin previo aviso.

Mensajes de aviso

En la pantalla de cristal líquido pueden aparecer varios mensajes. Compruébelos de acuerdo con la lista siguiente.

Mensaje	Significado
DRIVE ERROR	El problema se encuentra en la unidad de disquete.
NO DISK	No hay disquete insertado.
DISK ERROR	El problema se encuentra en el disquete. Ha insertado un disquete no formateado con MS-DOS (512 bytes x 18 sectores).
DISK PROTECT	La lengüeta del disquete está en la posición de protección contra grabación.
DISK FULL	El disco está lleno.
NO FILE	No hay imágenes grabadas en el disquete.
FILE ERROR	Se ha producido un problema durante la reproducción.
FILE PROTECT	La imagen está protegida.
	La batería está débil.
	La pila de litio está débil o no está instalada.

Índice alfabético

A

Adaptador de alimentación de CA 11

AE (Exposición automática) .. 14

Ajuste de la exposición ...... 8

Ajuste del brillo Imagen 8

Pantalla de cristal líquido ..... 7

Ajuste de la fecha y la hora ... 11

Autodisparador 8

B

Batería.... 9,10

Batería "InfoLITHIUM"...... 11

BEEP 31

BITMAP 24

C

Carga 9

Carga completa 9

Carga normal....9

Cargador de baterías ...... 9

Condensación de humedad .. 37

Contemplación de imágenes utilizando un PC ...... 21

COPY 29

CLOCK SET 31

D, E

DELETE.... 30

DEMO MODE 27

DISK COPY 31

DISK TOOL 31

Disquete 5,36

E-MAIL...... 24

Enfoque manual 30

F

FILE NUMBER 27

FLASH LEVEL 26

FORMAT.... 31

Función de desconexión automática de la alimentación .... 10

G, I

Grabación

Imagen en movimiento ..... 15

Imagen fija 14

Indicador de duración restante

de la batería ...... 16, 18

Indicadores de la pantalla de

cristal líquido ..... 16, 18

J, L, M

JPEG 21,24

Limpieza 36

Mando de control ..... 7

Mensajes de aviso 42

Menú....23

MPEG 21, 25, 27

P, Q

Pantalla única 19

Pantalla INDEX 20

PICTURE EFFECT ...... 33

Pila de litio 35

PROGRAM AE...... 34

PROTECT.... 28

QUALITY 26

R, S, U, V, Z

REC MODE.... 24

Reproducción

Imágen en movimiento ..... 17

Imágen fija 17

Solución de problemas...... 38

Utilización del flash...... 8

Ventanilla de fotocélula ...... 8

Visualización de autodiagnóstico ... 40

VOICE 24

Zoom 8
