MANUAL DE USUARIO CSPE12RKE PANASONIC
Instrucciones de funcionamiento 18-25 Climatizador de aire
Muchas gracias por elegir una unidad de aire acondicionado Panasonic.
Incluye instrucciones de instalación.
Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y consérvelas como futura referencia.
Colocación de las pilas
① Retire la tapa trasera del mando a distancia. ② Inserte pilas AAA o R03 (puede ser uso ~ 1 año). ③ Cierre la tapa.
Configuración del reloj
① Presione CLOCK. ② Ajuste la hora. ③ Confirmar.
① Seleccione el modo deseado.
② Inicie/detenga el funcionamiento.
- Asegúrese de que aparezca la indicación OFF.
③ Seleccione la temperatura deseada.
Gama de selección: 16 °C ~ 30 °C. - El funcionamiento de la unidad dentro de la temperatura recomendada podría ahorrar energía.
CALOR: 20 °C ~ 24 °C.
FRIO: 26 °C ~ 28 °C.
SECO: 1°C 2°C ), 10000 temperatura ambiente.
- Pulse y mantenga pulsado durante 5 segundos para oscurecer o restablecer el brillo del indicador de la unidad.
- Utilice el mando a distancia a un máximo de 8 metros desde el receptor del mando a distancia de la unidad interior.
Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el fin de mejorar el producto.
Contenido
Precauciones de seguridad. 20-21
Forma de uso 22-23
Instrucciones de lavado 24
Localización de averías 25
Información 50
Accesorios
- Mando a distancia
- 2 x pilas AAA o R03
- Soporte del control remoto
- 2 x tornillos para el soporte del mando a distancia
Para evitar lesiones personales, lesiones a terceros o daños materiales, cumpla lo siguiente: El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifica con las indicaciones siguientes:
| ADVERTENCIA | Estaadicación advierte del posible peligro de muerte o de daños graves. |
| PRECAUCION | Estaadicación
advierte delos
posiblesdaños
o desperfctos
materiales. |
Las instrucciones que deben seguirse están clasificadas mediante los siguientes símbolos:
Unidad interior y unidad exterior
Este aparato puede ser utilizado por niños a partir de 8 años y personas con discapacidad física, sensorial o mental o falta de experiencia y conocimientos si están bajo supervisión o han recibido instrucciones relativas al uso del aparato de un modo seguro y comprenden los riesgos implícitos. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.
Por favor, consulte a un distribuidor autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios.
Confirme con el servicio técnico autorizado o el especialista el uso del tipo de refrigerante asignado. Utilizar un tipo de refrigerante diferente al tipo asignado puede provocar daños en el producto, explosiones y lesiones, etc.
No instale la unidad en ambientes potencialmente explosivos o inflamables. En caso contrario, puede provocar accidentes de incendios.
No introduzca los dedos u otros objetos en la unidad exterior o interior del aire acondicionado, ya que las partes rotatorias podrían provocarle lesiones.
No toque la unidad exterior durante un relámpago, ya que podría causar una descarga eléctrica.
Para evitar el excesivo enfriamiento, no se exponga directamente al aire frío durante un prolongado periodo.
No se siente o pare sobre la unidad, se podrá caer accidentalmente.
Mando a distancia
No permita que bebés y niños pequeños jueguen con el mando a distancia para evitar que ingieran accidentalmente las pilas.
Fuente de energía
No utilice un cable modificado, unido con empalmes, un cable de extensión o un cable no específico para evitar sobrecalentamiento e incendios.
Para evitar el sobrecalentamiento, incendio o descarga eléctrica:
- No conecte la misma toma de corriente con otros equipos.
- No lo manipule con las manos mojadas.
- No doble excesivamente el cable de alimentación.
- No encienda ni apague la unidad conectando o desconectando el enchufe de alimentación.
Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deben hacerlo el fabricante, un representante del servicio técnico o una persona cualificada.
Se recomienda encarecidamente instalarlo con un disyuntor de fuga a tierra (ELCB) o un dispositivo de corriente residual (RCD) para evitar descargas eléctricas o incendios.
Para evitar el sobrecalentamiento, incendio o descarga eléctrica:
- Inserte el enchufe correctamente.
- El polvo en el enchufe de alimentación debe ser limpiado periódicamente con un paño seco.
Deje de utilizar el producto cuando haya cualquier anormalidad/fallo y desconecte el cable de corriente o desactive el interruptor de alimentación.
(Riesgo de humano/fuego/descarga eléctrica) Ejemplos de anormalidad: - El ELCB se desconecta frecuentemente. - Se percibe olor a quemado. - Se observa ruido anómalo o vibración en la unidad. - Filtraciones de agua desde la unidad interior. - El cable de alimentación o el enchufe está excesivamente caliente. - No se puede controlar la velocidad del ventilador. - La unidad se para inmediatamente incluso estando en funcionamiento. - El ventilador no se para incluso habiendo cesado la operación. Contacte inmediatamente con su proveedor local para su mantenimiento/reparación.
Este equipo debe conectarse a tierra para evitar descargas eléctricas o incendios.
Evite las descargas eléctricas apagando el interruptor de alimentación y desenchufando la unidad:
- Antes de limpiarlo o repararlo,
- Cuando no vaya a utilizarla durante un largo periodo, o
- Durante tormentas eléctricas especialmente violentas.
PRECAUCIÓN
Unidad interior y unidad exterior
No lave la unidad interior con agua, benceno, disolvente o limpiador en polvo para evitar daños o corrosión en la unidad.
No utilice la unidad para fines de conservación de: equipos de precisión, alimentos, animales, plantas, obras de arte u otros objetos. Podría causar un deterioro en su calidad, etc.
No utilice nunca equipo combustible delante de la salida de aire para evitar que se propague un incendio.
Para prevenir lesiones, etc., no exponga directamente al flujo de aire plantas o animales de compañía.
No tocar las partes de aluminio angulosas, poder causar daños.
No encienda la unidad cuando encienda el sueño. Después de encerar, airee la habitación correctamente antes de usar la unidad.
Para evitar daños a la unidad, no la instale en zonas grasas y con humo.
Para evitar lesiones, no desmonte la unidad para su limpieza.
Para evitar lesiones durante la limpieza de la unidad, sitúese sobre una superficie estable.
No coloque un jarrón o un recipiente que contenga líquido sobre la unidad. El agua podrá entrar en el interior de la unidad y degradar el aislamiento causando una descarga eléctrica.
No abra la ventana o la puerta por un periodo de tiempo prolongado durante la modalidad de FRÍO/SECO.
Evite las fugas de agua asegurándose de que la tubería de drenaje está:
- Correctamente conectada,
- Libre de colmos de agua y recipientes, o
- No sumergida en el agua
Airear la habitación regularmente después de su uso durante un prolongado periodo o tras el empleo de cualquier equipo combustible.
Después de un largo periodo de uso, asegúrese de que la ranura de instalación no se encuentre deteriorada, para evitar que la unidad se caiga.
Mando a distancia
No utilice pilas recargables (Ni-Cd). Podría dañar el control remoto.
Para evitar mal funcionamiento o deterioro del control remoto:
- Extraiga las pilas si no va a utilizar la unidad durante un periodo prolongado de tiempo.
- Las baterías deben ser del mismo tipo y se insertan siguiendo las indicaciones de la polaridad señaladas.
Fuente de energía
Para evitar descargas eléctricas durante la desconexión del enchufe, no tire del cable para desenchufarlo.
Seleccionar modo de operación
Modo AUTOMÁTICO - Para su comodidad
- Durante la selección del modo de funcionamiento, el indicador de encendido parpadea.
- La unidad selecciona el modo de configuración cada 10 horas de acuerdo con la configuración de temperatura y la temperatura ambiente.
Modo CALOR - Para disfrutar de aire caliente
- La unidad para calentarse requiere de un instante. Durante esta operación, el indicador de la alimentación parpadea.
Modo FRIO - Para disfrutar de aire frío
- Use cortinas para proteger el espacio de la luz solar y del calor exterior y reducir así el consumo eléctrico durante el modo de FRIO.
Modo SECO - Para deshumidificar el ambiente
- La unidad funciona en la velocidad de ventilador bajo para proporcionar una agradable refrigeración.
Para cambio entre potente y silencioso
→POWERFUL→QUIET→NORMAL
POTENTE: Para alcanzar temperatura rápidamente
- Este funcionamiento se detiene automáticamente antes de 20 minutos.
SILENCIOSO: Para disfrutar del funcionamiento silencioso
QUIET - Esta operación reduce el ruido de corriente de aire.
Pantalla del mando a distancia
Receptor e indicador del mando a distancia
POWER (Verde) TIMER (Naranja) POWERFUL (Naranja) QUIET (Naranja)
Presione y sostenga durante aproximadamente 10 segundos para cambiar la temperatura en ° C o F.
Pulse para restablecer el ajuste de fábrica del mando a distancia.
No se usa en funciones normales.
FAN SPEED
Para seleccionar la velocidad del ventilador
(Pantalla del mando a distancia)
- Para AUTO (automático), la velocidad del ventilador interior se ajusta automáticamente según el modo de operación.
- Para tener operación de prioridad de bajo ruido, seleccione la velocidad más baja del ventilador (■).
Pulse para restablecer el ajuste de fábrica del mando a distancia
Botón de ENCENDIDO/APAGADO automático (Auto OFF/ON)
Se utiliza cuando el mando a distancia está extraviado o funciona mal. Abra el panel frontal:
- Para activar la unidad en modo AUTOMÁTICO, pulse el botón una vez.
- Para activar la unidad en modo FRÍO, pulse el botón y manténgalo pulsado hasta que oiga 1 pitido. A continuación, suelte el botón.
- Para activar la unidad en modo CALOR, pulse el botón y manténgalo pulsado hasta que oiga 1 pitido. A continuación, suelte el botón. Pulse otra vez hasta que oiga 2 pitidos y, a continuación, suelte el botón. Vuelva a pulsar el botón para apagarlo.
AIR SWING
Para regular la dirección de la corriente de aire vertical
(Pantalla del mando a distancia)
Mantiene la habitación ventilada. - En el modo FRÍO/SECO, si AUTOMÁTICO está configurado, la rejilla oscila hacia arriba/abajo automáticamente. - En el modo CALOR, si se ha seleccionado AUTO, la aleta horizontal se fija en la posición predeterminada. - No ajuste la rejilla manualmente.
Control de reinicio automático
- Si vuelve la electricidad antes de un fallo de alimentación, el funcionamiento se reiniciará automáticamente después de un periodo de tiempo con el modo de operación y la dirección de flujo anteriores.
- Este control no es aplicable cuando está ajustado el TEMPORIZADOR.
Para ajustar el temporizador
Están disponibles 2 conjuntos de temporizadores de encender y apagar, para encender y apagar la unidad a tiempos predefinidos.
① Ajuste el temporizador Ejemplo: activación (ON) o desactivación (OFF) a las 22:00
Cada vez que se pulsa:
② Ajuste la hora
③ Confirmar
- Para cancelar el temporizador de encender y apagar, pulse ON o OFF para seleccionar correctamente 1 o 2 y luego pulse CANCEL.
- Si el temporizador se cancela manualmente o a causa de un fallo de alimentación, puede restablecer de nuevo el temporizador pulsando ON o OFF para seleccionar respectivamente 1 o 2 y luego pulse SET.
- El ajuste de temporización más próximo aparecerá y se activará en modo secuencial.
- Cuando el temporizador es ajustado en ON, la unidad puede comenzar (hasta 35 horas) antes de la hora real programada para alcanzar la temperatura deseada a tiempo.
- La función de temporizador está basada en la hora programada en el mando a distancia y se repite diariamente. Para configurar el reloj, consulte la Guía rápida.
Condiciones de funcionamiento
Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas.
| Temperatura (°C) | Interior | Exterior |
| DBT | WBT | DBT | WBT |
| FRIO | Máx. | 32 | 23 | 43 | 26 |
| Min. | 16 | 11 | 5 | - |
| CALOR | Máx. | 30 | - | 24 | 18 |
| Min. | 16 | - | -10 | -11 |
DBT: Temperatura en seco
WBT: Temperatura en húmedo
Para garantizar un desempeño óptimo de la unidad, la limpieza se debe realizar en intervalos regulares. La unidad sucia puede causar un mal funcionamiento y puede recuperar un código de error "H99". Consulte al distribuidor autorizado.
- Apague la unidad y desenchúfela antes de limpiarla.
- No toque las partes angulosas de aluminio, puede causar heridas.
- No utilice benceno, disolvente o limpiador en polvo.
- Utilice solo jabones (≥ pH7) o detergentes domésticos neutros.
- No utilice agua con una temperatura superior a 40°C.
Unidad interior
Limpie la unidad suavemente con un paño suave y seco.
Panel frontal
Lávelo con cuidado y séquelo.
Retire el panel frontal
Cerrar con firmeza ② Cerrar ③ Presionar ambos extremos del panel delantero
Unidad interior
Filtro de aire
Cada 2 semanas
- Lave/enjuague los filtros con agua, con cuidado para no dañar la superficie del propio filtro.
- Seque minuciosamente los filtros a la sombra, lejos del fuego o de la luz solar directa.
- Reemplace los filtros dañados.
Retirar el filtro de aire
Fijar el filtro de aire. Introducir en la instalación.
Filtro de purificación de aire
(CS-UE9RKE CS-UE12RKE)
Filtro de purificación de aire
- No lave el filtro de purificación de aire.
- Bomba el filtro cada 10 años o reemplace los filtros dañados. No de referencia: CZ-SA32P
Para inspección estacional después de un largo periodo en desuso
- Verifique las pilas del mando a distancia.
- Compruebe que las tomas de entrada y salida de las rejillas de ventilación no estén obstruidas.
- Utilice el botón Auto OFF/ON (apagado/encendido automático) para seleccionar la operación FRÍO/CALOR. Después de 15 horas de configuración, es normal tener la suma de energía de temperatura entre la ventilación del aire que ingresa y el aire que sale:
FRÍO: ≥8°C CALOR: ≥14°C
Si no se va a utilizar la unidad durante un periodo prolongado de tiempo
- Active el modo de CALOR durante 2~3 horas para extraer la humedad restante en todas las partes internas y evitar la acumulación de moho.
- Apague la unidad y desenchúfela.
- Extraiga las pilas del mando a distancia.
Las siguientes señales no indican un mal funcionamiento.
| Señal | Causa |
| Sale neblina de launidad interior. | • Effecto de condensación producido durante el proceso de enfiambre. |
| Se escucha un sonido similar a agua fluyendo durante elFuncioncimiento. | • flujo del refrigerante en el interior de launities. |
| Hay un olor extraño en la habitación. | • Puede occurirloo al olor a humedad producido por las paredes,las alfombras, los muebles o las telas de la habitación. |
| El ventilador interior se para de vez en cuando con lavelocidad del ventilador automática. | • Conesto se eliminan los malos olores del ambiente. |
| El flujo de aire continua aun despues de que se hayaparado elFuncioncimiento. | • Extracción de calor restante de launities inferior (máximo 30segundos). |
| El aparato tarda various minutos enFuncionar tras volver aencenderlo. | • El retraso responde a un dispositivo de proteccion del compresordelaunities. |
| Launities exterior emite agua o vapor. | • Se produce condensacion o evaporacion en los tubos. |
| Elindicador está TIMER sempre está encendido. | • Una vez configurado, elajuste del temporizador se repite todoslos días. |
| Elindicador POWER parpadea durante el modo CALOR sinsuministro de aire caliente (y la rejilla está cerrada). | • Launities se encontrarra en elmode de descongelacion (y AIRSWING está ajustado en AUTO). |
| Elventilador interior se para de vez en cuando durante Iafunción de calentimiento. | • Para evitar un efecto de enfiambre indeseado. |
| Elindicador POWER parpadea antes de encenderlaunities. | • Se trata de un paso preliminar para preparar elFuncionamente cuando se haajustado eltemporizador de encendido. |
| Sonido seco (dechasquido) durante elFuncionamento. | • Los Cambios de temperatura causan la expansión/contracción delunities. |
| Decoloracion dealgunas partes de plástico. | • La decoloracion está sujeta atipos de materialutilizados en partedesplácico, aceleradas cuando están expuestos a calor, luz del sol,luz ultravioleta o factores medioambienteles. |
| Capacidad de refrigeracion/calefacción reducida durante elajuste de velocidad más bajo delventilador. | • La velocidad baja del ventilador tiene una operacion de prioridad deruido bajo, de modo que la capacities de refrigeracion/calefacciónpuede reducirse (dependiendo de la condidión). Aumenta lavelocidad del ventilador para augmentar lacapacidad. |
Compruebe lo siguiente antes de llamar a un técnico.
| Señal | Compruebe |
| El modo CALOR/FRÍO no funciona eficientemente. | ·Programa la temperatura correctamente.
·Cierre todas las puertas y Ventanas.
·Limpie o sustituya los filtros.
·Limpie cualquier obstrucción en la entrada y salida de aire. |
| Funcimiento ruidoso. | ·Compruebe si launidad ha sido instalada en una inclínación.
·Cierre el panel delantero correctamente. |
| El mando a distancia no funciona.
(La pantalla está oscura o la/senal de transmisión es débil.) | ·Inserte las baterías correctamente.
·Reemplace las baterías débiles. |
| Launidad no funciona. | ·Compruebe si el disyuntor está activado.
·Compruebe si los temporizadores han sido programados. |
| Launidad no recibe la/senal del mando a distancia. | ·Asegúrese de que el receptor no está obstruido.
·Ciertas luces fluorescentes peuvent interferir con el(transmisor de)”señal. Consulte al distribuidor autorizzato. |
NO UTILICE LA UNIDAD SI
APAGUE LA FUENTE DE ALIMENTACION Y
DESENCHUFE, por favor consulte un distribuidor autorizado en caso se verifiquen las siguientes condiciones:
- Si escucha ruidos extraños durante el funcionamiento.
- Si entra agua o elementos extraños en el mando a distancia.
- Si hay escapes de agua de la unidad interior.
- Si el interruptor del circuito salta frecuentemente.
- El cable de alimentación está demasiado caliente.
- Los interruptores o los botones no funcionan correctamente.

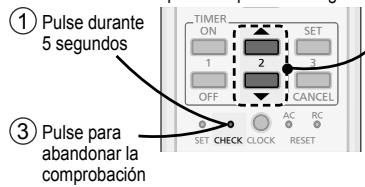

La unidad se detiene y el TIMER parpadea.
Use el control remoto para recuperar el dato de error.
- Para cierto error, puede reiniciar la unidad con el funcionamiento limitado con 4 pitidos durante el inicio de la operación.
Guía rápida
① Selecciono el modo de funcionamiento pretendido
Para prevenir sobrecalentamiento, incendio o choque eléctrico:
Para prevenir sobrecalentamiento, incendio o choque eléctrico:
Modo de FRÍO - Para disfrutar de aire fresco
-Esta operación se detendrá automáticamente después de 20 horas.
QUIET: Para disfrutar de un funcionamiento silencioso
QUIET
Control de Reinicio Automático
Estos SÍMBOLOS en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben mezclarse con los desechos domésticos.
Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recuperación aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.
Al desechar aparatos y baterías correctamente, usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.
Para mayor información sobre la recuperación y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.
Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.
Para equipos empresariales y comerciales
Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a fin de obtener mayor información.
Estos símbolos solo son válidos bajo la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.
Nota sobre el símbolo de la batería (abajo, dos ejemplos de símbolos):
Este símbolo (puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los productos químicos involucrados.
