Tipo de producto	Reproductor de discos compactos FM/AM
Marca	Sony
Modelo	CXS-G1174SU
Requisitos de alimentación	Batería de automóvil de 12 V CC (masa negativa)
Potencia máxima de salida	55 W × 4 (a 4 ohmios)
Impedancia de altavoz	4 – 8 ohmios
Rango de sintonización FM	87,5 – 108,0 MHz (paso seleccionable de 50/100/200 kHz)
Rango de sintonización AM	531 – 1.602 kHz (paso de 9 kHz) / 530 – 1.710 kHz (paso de 10 kHz)
Reproducción de CD	CD, CD-R, CD-RW (MP3/WMA)
Reproducción USB	Velocidad completa, 500 mA, FAT16/32, MP3/WMA (MSC/MTP)
Salidas de audio	Salidas de audio traseras/de subwoofer (RCA)
Control remoto	RM-X211 (incluido, batería CR2025)
Dimensiones (unidad principal)	Aprox. 178 × 50 × 177 mm (7 1/8 × 2 × 7 pulgadas)

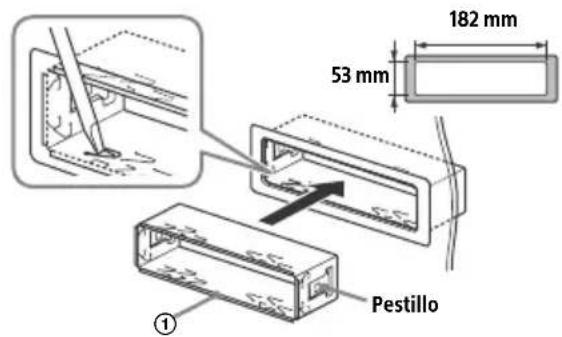

Dimensiones de montaje	Aprox. 182 × 53 × 160 mm (7 1/4 × 2 1/8 × 6 5/16 pulgadas)
Peso	Aprox. 1,2 kg (2 lb 11 oz)
Panel frontal extraíble	Sí (para prevención de robos)
Funciones RDS	PTY (tipo de programa), CT (hora del reloj)
Preajustes de ecualizador	10 curvas + Personalizado (5 bandas ajustable)
MEGA BASS	3 niveles (1, 2, Apagado)
Modo demostración	Se puede desactivar (DEMO-OFF)
Mantenimiento	Limpiar los conectores con un hisopo de algodón seco; reemplazar la batería del control remoto (CR2025)
Fusible	10 A (reemplazar solo con clasificación equivalente)
Contenido del paquete	Unidad principal, control remoto, piezas de instalación

Preguntas frecuentes - CXS-G1174SU SONY

¿Cómo configuro el reloj en el Sony CXS-G1174SU?

Presione MENU, gire el dial de control para seleccionar SET GENERAL, presiónelo. Gire para seleccionar SET CLOCK-ADJ, presiónelo. Gire el dial para ajustar la hora y los minutos, use SEEK +/- para moverse entre dígitos. Presione MENU para confirmar.

¿Cómo puedo desmontar el panel frontal por seguridad?

Mantenga presionado OFF hasta que la unidad se apague, luego presione el botón de liberación del panel frontal en la parte superior izquierda y tire del panel hacia usted. Para montarlo, alinee el panel y empuje hasta que encaje.

¿Cómo reproduzco música desde un dispositivo USB?

Conecte el dispositivo USB al puerto USB en el panel frontal. Presione SRC repetidamente para seleccionar USB. La reproducción comienza automáticamente. Para dispositivos MSC/MTP, asegúrese de que el modo USB esté configurado correctamente.

¿Cómo cancelo el modo DEMO?

Presione MENU, gire para seleccionar SET DISPLAY, presiónelo. Gire para seleccionar SET DEMO, presiónelo. Gire para seleccionar SET DEMO-OFF, presiónelo. Presione BACK dos veces para salir.

¿Cómo almaceno estaciones de radio automáticamente?

Presione MODE para seleccionar la banda (FM1/2/3 o AM1/2). Presione MENU, gire para seleccionar SET GENERAL, presiónelo. Gire para seleccionar SET BTM, presiónelo. La unidad almacena las estaciones en los botones numéricos en orden de frecuencia.

¿Cómo reinicio la unidad si los botones no responden?

Mantenga presionados DSPL y (back)/MODE simultáneamente durante más de 2 segundos. Esto reinicia la unidad pero borra la memoria almacenada. No reinicie mientras conduce.

¿Qué formatos de disco son compatibles?

La unidad reproduce discos CD, CD-R y CD-RW en formato de audio CD o archivos MP3/WMA. No admite DualDiscs, discos protegidos contra copia, discos de 8 cm ni discos no redondos.

¿Cómo limpio los conectores del panel frontal?

Desmonte el panel frontal (consulte la FAQ 2). Use un hisopo de algodón seco para limpiar suavemente los conectores de la unidad y la parte posterior del panel. No aplique demasiada fuerza. Apague el encendido antes de limpiar.

¿Por qué no hay sonido o el sonido es muy bajo?

Verifique el control de balance/atenuación (FADER) – para sistemas de 2 altavoces, ajústelo a CENTER. Aumente el volumen en la unidad y en el dispositivo conectado. Asegúrese de que la impedancia del altavoz sea de 4–8 ohmios y las conexiones sean seguras.

¿Cómo reemplazo la batería del control remoto?

Retire el portabaterías del control remoto y reemplace la batería de litio CR2025 vieja por una nueva, respetando la polaridad correcta (+ hacia arriba). Mantenga fuera del alcance de los niños. No recargue ni deseche al fuego.

MANUAL DE USUARIO CXS-G1174SU SONY

Manual de instrucciones

ES

Para cancelar la pantalla de demostración (DEMO), consulte la página 9.

Para cambiar el paso de sintonización de FM/AM, consulte la página 6.

Para la conexión/instalación, consulte la página 16.

Para mayor seguridad, asegúrese de instalar esta unidad en el panel del auto ya que la parte trasera de la unidad se calienta durante el uso. Para obtener más información, consulte "Conexión/Instalación" (página 16).

Propiedades del diodo láser

• Duración de la emisión: continua
- Potencia del láser: menos de 53,3 μW (esta potencia es la medición del valor a una distancia de 200 mm de la superficie de la lente del objetivo en el Bloque óptico con una abertura de 7 mm)

La placa de características que indica el voltaje de funcionamiento, etc., está situada en la parte inferior del chasis.

Nota sobre la pila de litio

No exponga la pila a fuentes de calor excesivo como luz solar directa, fuego o similar.

Advertencia: si el encendido del automóvil no dispone de una posición ACC

Asegúrese de ajustar la función AUTO OFF (página 10). La unidad se apagará completa y automáticamente en el tiempo establecido después de apagarla, lo cual evita que se agote la batería. Si no ajusta la función AUTO OFF, mantenga presionado OFF hasta que se apague la pantalla cada vez que apague el motor.

Exención de responsabilidad sobre los servicios prestados por otros proveedores

Los servicios prestados por otros proveedores están sujetos a cambios, anulaciones o interrupciones sin previo aviso. Sony no asume responsabilidad alguna en estas situaciones.

Tabla de contenidos

Guía para las partes y los controles ..... 4

Procedimientos iniciales

Extracción del panel frontal.... 5

Cambio del paso de sintonización de FM/AM ... 6

Ajuste del reloj 6

Conectar un dispositivo USB 6

Conexión de otro dispositivo de audio portátil... 6

Escuchar la radio

Escuchar la radio 7

Usar el RDS (Sistema de datos de radio) ..... 7

Reproducción

Reproducción de un disco.... 8

Reproducción de un dispositivo USB 8

Búsqueda y reproducción de pistas 8

Ajustes

Cancelación del modo DEMO 9

Operación básica de ajustes 9

Configuración general (GENERAL) 10

Configuración de sonido (SOUND) 10

Configuración de pantalla (DISPLAY) ..... 10

Información complementaria

Precauciones 11

Mantenimiento....12

Especificaciones ..... 12

Solución de problemas....13

Lista de componentes para la instalación ..... 16

Conexión 17

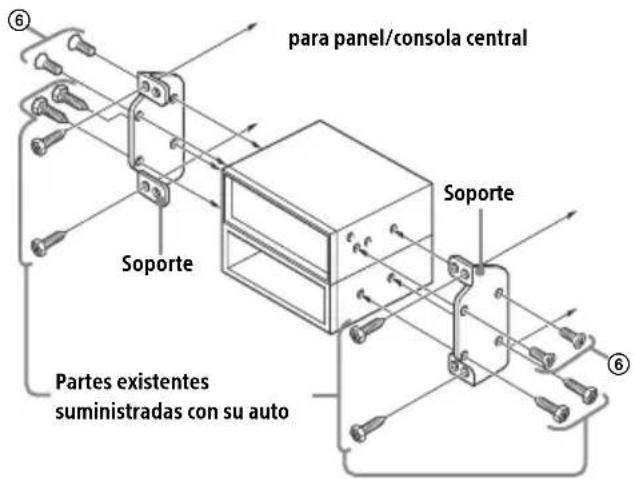

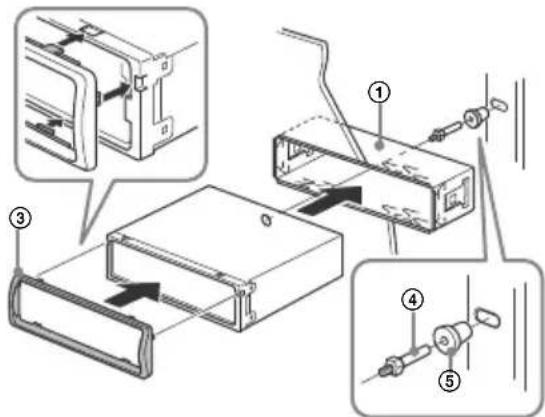

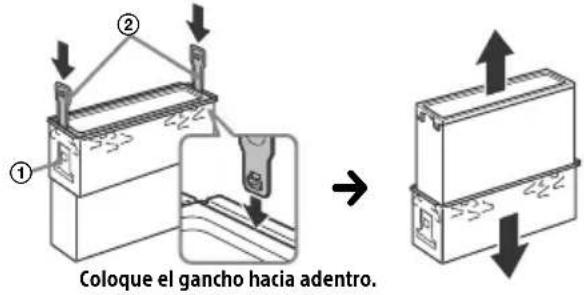

Instalación 19

Guía para las partes y los controles

Unidad principal

1 Botón de desbloqueo del panel frontal
2 SRC (fuente)

Para encender la unidad.

Para cambiar la fuente.

OFF

Manténgalo presionado durante 1 segundo para apagar la fuente y mostrar el reloj en la pantalla. Manténgalo presionado durante más de 2 segundos para apagar la unidad y la pantalla. Si se apaga la unidad y la pantalla desaparece, la operación mediante el control remoto no se encuentra disponible.

3 Control de sincronización

Gírelo para ajustar el volumen.

PUSH ENTER

Ingresar el elemento seleccionado.

MENU

Para abrir el menú de configuración.

4 Ranura del disco
5 Ventana de visualización
6 SEEK +/-

Para sintonizar emisoras de radio en forma automática. Manténgalo presionado para sintonizarlas en forma manual.

I◄◄/►►I (anterior/siguiente)
◀◀/▶▶ (avance rápido/retroceso rápido)

7 ▲ (expulsión de disco)
8 Q(navegar) (página 8)

Para entrar al modo de navegación durante la reproducción.

9 (volver)

Para volver a la pantalla anterior.

MODE (página 7)

10 Receptor para el control remoto
11 PTY (tipo de programa)

Para seleccionar los PTY en RDS.

12 Botones numéricos (1 al 6)

Para recibir las emisoras almacenadas.

Manténgalo presionado para almacenarlas en forma manual.

ALBUM ▼/▲

Para saltearse un álbum en el dispositivo de audio. Manténgalo apretado para saltear álbumes en forma continua.

← (repetir)

aleatoria

PAUSE

13 MEGA BASS

Presione para cambiar la configuración del MEGA BASS.

14 DSPL (pantalla)

Presione para cambiar los elementos de la pantalla.

- SCRL

Manténgalo apretado para desplazarse a un elemento de pantalla.

15 Toma de entrada AUX
16 Puerto USB

Control remoto RM-X211

El botón VOL (volumen) + tiene un punto sensible al tacto.

17 ATT (atenuar)

Atenuar el sonido. Presione nuevamente para cancelar la atenuación.

18 SOUND

Abra el menú SOUND directamente.

MENU

Manténgalo presionado para abrir el menú de configuración.

19 ← /↑/↓/→

Seleccione un elemento de configuración, etc.

ENTER

Ingresar el elemento seleccionado.

I◀◀/▶▶▶ (anterior/siguiente)

+/- (álbum +/-)

20 VOL (volumen) +/-

Retire la película de aislamiento antes del uso.

Procedimientos iniciales

Extracción del panel frontal

Es posible extraer el panel frontal de la unidad para evitar que la roben.

1 Mantenga presionado OFF ① hasta que la unidad se apague, presione el botón de desbloqueo del panel frontal ②, luego deslice el panel hacia usted para quitarlo.

Si gira el interruptor de la llave de encendido hasta la posición OFF sin haber extraído el panel frontal, la alarma de precaución sonará durante unos segundos. La alarma sonará solamente si se utiliza el amplificador incorporado.

Colocación del panel frontal

Cambio del paso de sintonización de FM/AM

Configure el paso de sintonización de FM/AM de su país. Esta configuración aparece solamente mientras la fuente esté apagada y se muestre el reloj.

1 Presione MENU, gire el selector de control para seleccionar [SET GENERAL] y, a continuación, presiónelo.
2 Gire el selector de control para seleccionar [SET TUNER-STP] y, a continuación, presiónelo.
3 Gire el selector de control para seleccionar entre [SET 50K/9K], [SET 100K/10K] o [SET 200K/10K] y, a continuación, presiónelo.

Ajuste del reloj

1 Presione MENU, gire el selector de control para seleccionar [SET GENERAL] y, a continuación, presiónelo.
2 Gire el selector de control para seleccionar [SET CLOCK-ADJ] y, a continuación, presiónelo. La indicación de la hora parpadea.
3 Gire el selector de control para ajustar la hora y los minutos. Para mover la indicación digital, presione SEEK +/-.
4 Una vez ajustados los minutos, presione MENU. El ajuste se completa y el reloj se pone en funcionamiento.

Para visualizar el reloj

Presione DSPL.

Conectar un dispositivo USB

1 Baje el volumen de la unidad.
2 Conecte el dispositivo USB a la unidad.

Conexión de otro dispositivo de audio portátil

1 Apague el dispositivo de audio portátil.
2 Baje el volumen de la unidad.
3 Conecte el dispositivo de audio portátil a la toma de entrada AUX (minitoma estéreo) en la unidad con un cable de conexión (no suministrado)*.

* Asegúrese de utilizar un tapón de respiradero.

Coincidencia del nivel de volumen del dispositivo conectado con otras fuentes

Comience la reproducción del dispositivo de audio portátil en un nivel moderado y configure su nivel habitual de volumen en la unidad. Presione MENU, luego seleccione [SET SOUND] → [SET AUX VOL] (página 10).

Escuchar la radio

Escuchar la radio

Se necesita el ajuste del paso de sintonización (página 6).

Para escuchar una estación de radio, presione SRC para seleccionar [TUNER].

Almacenamiento automático (BTM)

1 Presione MODE para cambiar la banda de radio (FM1, FM2, FM3, AM1 o AM2).
2 Presione MENU, gire el selector de control para seleccionar [SET GENERAL] y, a continuación, presiónelo.
3 Gire el selector de control para seleccionar [SET BTM] y, a continuación, presiónelo.
La unidad almacena las emisoras en el orden de frecuencia en los botones numéricos.

Sintonización

1 Presione MODE para cambiar la banda de radio (FM1, FM2, FM3, AM1 o AM2).
2 Realice la sintonización.

Para realizar la sintonización manual Mantenga presionado SEEK +/- para ubicar la frecuencia aproximada y, a continuación, presiónelo repetidas veces para ajustar la frecuencia deseada con mayor precisión.

Para realizar la sintonización automática Presione SEEK +/-.

La búsqueda se detiene cuando la unidad recibe una emisora.

Almacenamiento manual

1 Mientras recibe la emisora que desea almacenar, mantenga presionado un botón numérico (de 1 a 6) hasta que aparezca [MEM].

Recepción de las emisoras almacenadas

1 Seleccione la banda y, a continuación, presione un botón numérico (de 1 a 6).

Usar el RDS (Sistema de datos de radio)

Selección de tipos de programa (PTY)

1 Presione PTY durante la recepción FM.
2 Gire el selector de control hasta que aparezca el tipo de programa deseado y, a continuación, presiónelo.
La unidad comienza a buscar una estación que emita el tipo de programa seleccionado.

Tipos de programas

NEWS (Noticias), AFFAIRS (Temas de actualidad), INFO (Información), SPORT (Deportes), EDUCATE (Educación), DRAMA (Drama), CULTURE (Cultura), SCIENCE (Ciencia), VARIED (Variados), POP M (Música pop), ROCK M (Música rock), EASY M (música de carretera), LIGHT M (Clásica ligera), CLASSICS (Clásica en serio), OTHER M (Otro tipo de música), WEATHER (El tiempo), FINANCE (Finanzas), CHILDREN (Programas infantiles), SOCIAL A (Temas de sociedad), RELIGION (Religión), PHONE IN (Entrada de teléfono), TRAVEL (Viajes), LEISURE (Ocio), JAZZ (Música jazz), COUNTRY (Música country), NATION M (Música nacional), OLDIES (Música de décadas pasadas), FOLK M (Música folk), DOCUMENT (Documental)

Ajuste de hora del reloj (CT)

Los datos CT de la transmisión RDS ajustan el reloj.

1 Ajuste [SET CT-ON] en [SET GENERAL] (página 10).

Reproducción

Reproducción de un disco

1 Inserte el disco (etiqueta hacia arriba).

La reproducción se inicia automáticamente.

Reproducción de un dispositivo USB

Pueden utilizarse dispositivos de tipo USB (como USB flash drive, reproductor de multimedia digital, teléfono Android™) compatibles con el estándar USB, de tipo MSC (Clase de Almacenamiento Masivo) y MTP (Protocolo de Transferencia Multimedia).

Dependiendo del reproductor de multimedia digital o del teléfono Android, se necesita establecer el modo de conexión USB a MTP.

Notas

• Para obtener más información acerca de la compatibilidad del dispositivo USB, visite el sitio web de soporte técnico que figura en la cubierta posterior.
• No es posible reproducir los archivos MP3/WMA que se indican a continuación.

— archivos con formato de compresión sin pérdida
— archivos protegidos por derechos de autor
— archivos DRM (Gestión de derechos digitales)
— archivos de audio de canales múltiples

1 Conecte un dispositivo USB a un puerto USB (página 6).

Se inicia la reproducción.

Si ya se encuentra conectado un dispositivo, para comenzar la reproducción, presione SRC para seleccionar [USB].

2 Ajuste el volumen de esta unidad.

Para detener la reproducción

Mantenga presionado OFF por un segundo.

Para extraer el dispositivo

Detenga la reproducción y extraiga el dispositivo.

Búsqueda y reproducción de pistas

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ( repetir) o (aleatoria) repetidamente para seleccionar el modo de reproducción deseado.
La reproducción en el modo de reproducción seleccionado puede tardar en comenzar.

Los modos de reproducción disponibles varían en función de la fuente de sonido seleccionada.

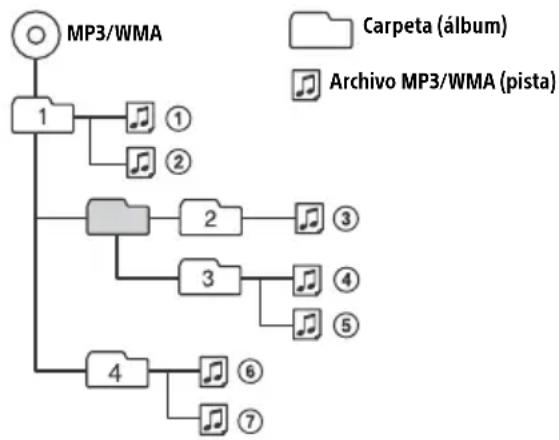

Búsqueda de una pista por nombre (Quick-BrowZer™)

1 Durante la reproducción de CD o USB, presione Q (navegar)* para que aparezca la lista de categorías de búsqueda.

Cuando aparece la lista de pistas, presione → (volver) repetidamente hasta que aparezca la categoría de búsqueda deseada.

* Durante la reproducción USB, presione Q (navegar) durante más de 2 segundos para volver directamente al inicio de la lista de categorías.

2 Gire el selector de control para seleccionar la categoría de búsqueda deseada y, a continuación, presiónelo para confirmarla.
3 Repetir el paso 2 para buscar la pista deseada.

Se inicia la reproducción.

Para salir del modo Quick-BrowZer

Presione Q (navegar).

Buscar salteando elementos (Modo saltar)

1 Presione Q (navegar).
2 Presione SEEK +.
3 Gire el selector de control para seleccionar el elemento.

Se realizan omisiones en pasos del 10% de la cantidad total de elementos presentes en la lista.

4 Presione ENTER para volver al modo Quick-BrowZer.
Aparecerá el elemento seleccionado.

5 Gire el selector de control para seleccionar el elemento deseado y, a continuación, presiónelo.

Se inicia la reproducción.

Ajustes

Cancelación del modo DEMO

Puede cancelar la pantalla de muestra que aparece cuando la fuente está apagada y se muestra el reloj.

1 Presione MENU, gire el selector de control para seleccionar [SET DISPLAY] y, a continuación, presiónelo.
2 Gire el selector de control para seleccionar [SET DEMO] y, a continuación, presiónelo.
3 Gire el selector de control para seleccionar [SET DEMO-OFF] y, a continuación, presiónelo. El ajuste finalizó.

4 Presione (solver) dos veces. La pantalla vuelve al modo de recepción/ reproducción normal.

Operación básica de ajustes

Puede seleccionar elementos de las siguientes categorías de configuración: Configuración general (GENERAL), Configuración de sonido (SOUND), Configuración de pantalla (DISPLAY)

1 Presione MENU.
2 Gire el selector de control para seleccionar la categoría de configuración y, a continuación, presiónela. Los elementos que pueden establecerse difieren según la fuente y los ajustes.
3 Gire el selector de control para seleccionar las opciones y, a continuación, presiónelas.

Para regresar a la pantalla anterior

Presione → (volver).

Configuración general (GENERAL)

CLOCK-ADJ (ajuste del reloj) (página 6)

TUNER-STP (paso de sintonización) (página 6) (Disponible solamente mientras la fuente esté apagada y se muestre el reloj).

CAUT ALM (alarma de precaución) Activa la alarma de precaución: [ON], [OFF] (página 5). (Disponible solamente mientras la fuente esté apagada y se muestre el reloj).

BEEP Activa el sonido de los pitidos: [ON], [OFF].

AUTO OFF Permite apagar la alimentación automáticamente una vez transcurrido un período deseado cuando la unidad está apagada: [NO], [30S] (30 segundos), [30M] (30 minutos), [60M] (60 minutos).

AUX-A (audio AUX) Activa la pantalla de fuente AUX: [ON], [OFF]. (Disponible solamente mientras la fuente esté apagada y se muestre el reloj).

CT (hora del reloj) Activa la función CT: [ON], [OFF].

BTM (memoria de mejor sintonización) (página 7) (Solamente estará disponible cuando la sintonización esté seleccionada).

Configuración de sonido (SOUND)

Este menú de configuración está disponible cuando se selecciona cualquier fuente.

MEGABASS (graves megapotentes) Refuerza los sonidos graves en sincronización con el nivel del volumen: [1], [2], [OFF].

EQ5 PRESET Selecciona una curva ecualizadora de 10 curvas ecualizadoras o de: [OFF], [R AND B], [ROCK], [POP], [DANCE], [HIP-HOP], [ELECTRONICA], [JAZZ], [REGUETON], [SALSA], [CUSTOM]. El ajuste de la curva de ecualizador se puede memorizar para cada fuente.

EQ5 SETTING Establece [CUSTOM] de EQ5.

BASE Selecciona una curva del ecualizador predeterminada como base para otra personalización: [BAND1] (frecuencia baja), [BAND2] (frecuencia baja-media), [BAND3] (frecuencia media), [BAND4] (frecuencia media-alta), [BAND5] (frecuencia alta). El nivel del volumen se ajusta en pasos de 1 dB, de -10 dB a +10 dB.

BALANCE Permite ajustar el balance de sonido: [RIGHT-15], [CENTER], [LEFT-15].

FADER Permite ajustar el nivel relativo: [FRONT-15], [CENTER], [REAR-15].

SW LEVEL (nivel del subwoofer) Ajusta el nivel de volumen del subwoofer: [+2 dB] - [0 dB] - [-2 dB].

AUX VOL (nivel de volumen AUX) Ajusta el nivel de volumen de cada dispositivo auxiliar conectado: [+18 dB] - [0 dB] - [-8 dB]. Este ajuste elimina la necesidad de ajustar el nivel de volumen entre fuentes.

Configuración de pantalla (DISPLAY)

DEMO (demostración) Activa la demostración: [ON], [OFF].

BLK OUT (desactivación de la pantalla) Permite desactivar la iluminación de una fuente automáticamente (por ejemplo, durante la recepción de radio/reproducción de CD, etc.), si no se efectúa ninguna operación durante 5 segundos: [ON], [OFF]. Para volver a encender la luz, presione cualquier botón de la unidad o del control remoto.

DIMMER Cambia el brillo de la pantalla: [ON], [OFF].

SND SYNC (sincronización de sonidos) Activa la sincronización de la iluminación con el sonido: [ON], [OFF].

AUTO SCR (desplazamiento automático) Permite desplazarse por los elementos de la pantalla automáticamente: [ON], [OFF]. (No disponible cuando está seleccionado el AUX o sintonizador).

Información complementaria

Precauciones

• Deje que la unidad se enfríe antes de usarla si el automóvil ha estado estacionado bajo la luz directa del sol.
• No deje el panel frontal o los dispositivos de audio dentro del vehículo o podría causar fallas en el funcionamiento debido a las altas temperaturas bajo la luz directa del sol.
• La antena de alimentación se extiende automáticamente.

Condensación de humedad

Si se produce condensación de humedad en el interior de la unidad, extraiga el disco y espere una hora aproximadamente hasta que se haya secado por completo la unidad. De lo contrario, la unidad no funcionará correctamente.

Para mantener una alta calidad de sonido

No derrame ningún tipo de líquido sobre la unidad o los discos.

Notas sobre los discos

• No exponga los discos a la luz solar directa ni a fuentes de calor como, por ejemplo, conductos de aire caliente, ni los deje en el automóvil estacionado bajo la luz solar directa.
• Antes de reproducir los discos, límpielos con un paño de limpieza. Hágalo desde el centro hacia los bordes. No utilice disolventes como bencina, diluyentes ni productos de limpieza disponibles en el mercado.
• Esta unidad se diseñó para reproducir discos que cumplen con el estándar Compact disc (CD). Los DualDisc y otros discos de música codificados con tecnologías de protección de derechos de autor no cumplen el estándar Compact disc (CD), por lo que no podrán reproducirse con esta unidad.
• Discos que NO se pueden reproducir en esta unidad

- Discos con etiquetas, autoadhesivos o cinta adhesiva o papeles adheridos. Si utiliza este tipo de discos, puede provocar una falla de funcionamiento o dañar el disco.

- Discos con formas no estandarizadas (por ejemplo, formas de corazón, cuadrado o estrella). Si lo intenta, puede dañar la unidad.

- 8 cm discos.

Notas sobre los discos CD-R/CD-RW

• Si un disco multisesión empieza con una sesión CD-DA, se reconoce como un disco CD-DA y las otras sesiones no se reproducen.
• Discos que NO se pueden reproducir en esta unidad

— CD-R/CD-RW de calidad de grabación deficiente.

— CD-R/CD-RW grabados con un dispositivo de grabación no compatible.

— CD-R/CD-RW no finalizados correctamente.

- CD-R/CD-RW que no se hayan grabado en formato CD de música o en formato MP3 que cumpla la norma ISO9660 Level 1/Level 2, Joliet/Romeo o multisesión.

Orden de reproducción de archivos MP3/WMA

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el distribuidor Sony más cercano.

Mantenimiento

Sustitución de la pila de litio del control remoto

Bajo condiciones normales, la batería durará aproximadamente 1 año. (La vida útil puede ser más corta, dependiendo de las condiciones de uso).

El alcance del control remoto disminuye a medida que se agota la pila.

ADVERTENCIA

Peligro de explosión si la batería se reemplaza incorrectamente. Reemplazarla solamente con una igual o equivalente.

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los niños. Si se ingiriese, póngase en contacto inmediatamente con un médico.
• Limpie la batería con un paño seco para asegurar un buen contacto.
• Asegúrese de respetar la polaridad al instalarla.
• No sujete la pila con pinzas metálicas, ya que podría producirse un cortocircuito.

ADVERTENCIA

La pila puede explotar si no se emplea adecuadamente. No recargue la pila; tampoco la desmonte ni la arroje al fuego.

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores entre esta y el panel frontal están sucios. Para evitar esta situación, extraiga el panel frontal (página 5) y limpie los conectores con un hisopo de algodón. Realice esta operación con suavidad. De lo contrario, los conectores pueden dañarse.

• Por razones de seguridad, apague el motor antes de limpiar los conectores y extraiga la llave del interruptor de la llave de encendido.
• No toque nunca los conectores directamente con los dedos ni con ningún dispositivo metálico.

Especificaciones

Sección del sintonizador

FM

Rango de sintonización: 87,5 – 108,0 MHz (a paso de 50 kHz) 87,5 – 108,0 MHz (a paso de 100 kHz) 87,5 – 107,9 MHz (a paso de 200 kHz)

Paso de sintonización de FM: 50 kHz/100 kHz/200 kHz intercambiable

Terminal de antena: Conector de antena externa

Frecuencia intermedia: FM CCIR: -1 956,5 a -487,3 kHz y +500,0 a +2 095,4 kHz

Sensibilidad útil: 7 dBf

Selectividad: de 75 dB a 400 kHz

Relación señal-ruido: 73 dB

Separación: de 50 dB a 1 kHz

Respuesta de frecuencia: 20 - 15 000 Hz

AM

Rango de sintonización: 531 - 1 602 kHz (a paso de 9 kHz) 530 - 1 710 kHz (a paso de 10 kHz)

Paso de sintonización de AM: 9 kHz/10 kHz seleccionable

Terminal de antena: Conector de antena externa

Sensibilidad: 26 μV

Sección del reproductor de CD

Relación señal-ruido: 95 dB Respuesta de frecuencia: 10 – 20 000 Hz Fluctuación y trémolo: inferior al límite medible Número máximo de: (solamente CD-R/CD-RW) - carpetas (álbumes): 150 (incluida la carpeta raíz) - archivos (pistas) y carpetas: 300 (si los nombres de carpeta o archivo contienen muchos caracteres, este número puede ser inferior a 300) - caracteres que se pueden visualizar en el nombre de una carpeta o archivo: 32 (Joliet)/64 (Romeo) Códec correspondiente: MP3 (.mp3) y WMA (.wma)

Sección del reproductor de USB

Interfaz: USB (máxima velocidad)

Corriente máxima: 500 mA

El número máximo de pistas reconocibles:

— carpetas (álbumes): 256 — archivos (pistas) por carpeta: 256

Códec correspondiente: MP3 (.mp3) y WMA (.wma)

Sección del amplificador de corriente

Salida: salidas de altavoz

Impedancia de altavoz: 4 - 8 Ω

Salida de potencia máxima: 55 W × 4 (a 4 Ω)

Generales

Salidas:

Terminal de salidas de audio (posterior, sub)

Antena de alimentación/Terminal de control del amplificador de potencia (REM OUT)

Entradas:

Terminal de entrada del control remoto

Terminal de entrada de la antena

Toma de entrada AUX (minitoma estéreo)

Puerto USB

Requisitos de alimentación: batería de automóvil de cc 12 V (masa negativa [tierra])

Dimensiones:

Aprox. 178 mm × 50 mm × 177 mm (an/al/prf)

Dimensiones de montaje:

Aprox. 182 mm × 53 mm × 160 mm (an/al/prf)

Masa: Aprox. 1,2 kg

Contenidos del paquete:

Unidad principal (1)

Control remoto (1): RM-X211

Componentes de instalación y conexiones (1 juego)

Es posible que su distribuidor no comercialice algunos de los accesorios que figuran en la lista anterior. Solicite información detallada.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Derechos de autor

Windows Media es una marca comercial registrada o una marca comercial de Microsoft Corporation en los EE. UU. y otros países.

Este producto está protegido por los derechos de propiedad intelectual de Microsoft Corporation. Queda prohibido el uso o la distribución de esta tecnología fuera de este producto si no se dispone de una licencia de Microsoft o una división autorizada de Microsoft.

Tecnología de codificación de audio MPEG Layer-3 y patentes bajo licencia de Fraunhofer IIS y Thomson.

Android es una marca comercial de Google Inc.

Solución de problemas

La siguiente lista de comprobación le ayudará a solucionar los problemas que puedan producirse con la unidad.

Antes de consultarla, revise los procedimientos de conexión y de funcionamiento.

Para más detalles sobre el uso del fusible y sobre cómo quitar la unidad del tablero, ver "Conexión/Instalación" (página 16).

Si el problema no se resuelve, visite el sitio web de soporte técnico que figura en la cubierta posterior.

Generales

La unidad no recibe alimentación.

→ Si la unidad está apagada y la pantalla desaparece, no se puede operar con el control remoto.

— Encienda la unidad.

No hay sonido o el sonido es muy bajo.

→ La posición del control de equilibrio [FADER] no está ajustada para un sistema de 2 altavoces.

→ El volumen de la unidad o dispositivo conectado es muy bajo.

— Aumente el volumen de la unidad o del dispositivo conectado.

No se escuchan pitidos.

→ Se encuentra conectado un amplificador de potencia opcional y no está usando el amplificador integrado.

El contenido de la memoria se borró.

→ Se desconectó la batería o el cable de fuente de alimentación, o no están conectados correctamente.

Las emisoras almacenadas y la hora correcta se borraron.

El fusible se fundió.

Se escucha un ruido cuando se cambia la posición de la llave de encendido.

→ Los cables no se conectaron de forma correcta al conector de alimentación auxiliar del automóvil.

Durante la reproducción o la recepción, el modo demostración se inicia.

→ Si no se realiza ninguna operación durante 5 minutos y la opción [DEMO-ON] está ajustada, se iniciará el modo de demostración.

Las indicaciones desaparecen del visualizador o no aparecen en él.

→ El atenuador está ajustado en [DIM-ON] (página 10).
→ La pantalla se apaga si mantiene presionado OFF. — Presione OFF en la unidad hasta que se ilumine la pantalla.
→ Los conectores están sucios (página 12).

La pantalla se apaga mientras la unidad se encuentra en funcionamiento.

→ [BLK OUT] (desactivación de la pantalla) está configurada como [B.OUT-ON] (página 10).

La pantalla/iluminación parpadea.

→ El suministro de energía no es suficiente.
→ Compruebe que la batería del automóvil suministre energía suficiente a la unidad. (Los requisitos de alimentación son de 12 V cc).

Los botones de operación no funcionan. El disco no sale expulsado.

→ Presionar DSPL y (volver)/MODE por más de 2 segundos para realizar la restauración de la unidad.
Los contenidos almacenados en la memoria son eliminados.
Por su seguridad, no realice la restauración de la unidad mientras maneja.

Recepción de radio

No es posible recibir emisoras. El sonido está obstaculizado por los ruidos.

→ La conexión no es correcta.
- Si su automóvil cuenta con una antena de radio incluida en el vidrio lateral o posterior, conecte un cable REM OUT (con rayas azules y blancas) o un cable de fuente de alimentación accesorio (rojo) al cable de fuente de alimentación del amplificador de señal de la antena del automóvil.
— Compruebe la conexión de la antena del automóvil.
— Si la antena del automóvil no se extiende, compruebe la conexión del cable de control de la antena motorizada.
→ Se ha borrado el ajuste del paso de sintonización.
— Vuelva a ajustar el intervalo de sintonización (página 6).

No es posible utilizar la sintonización programada.

→ La señal de emisión es demasiado débil.

RDS

PTY muestra [----].

→ La emisora actual no es una emisora RDS.
→ No se recibieron datos RDS.
→ La emisora no especifica el tipo de programa.

Reproducción de CD

No se inicia la reproducción.

→ Disco defectuoso o sucio.
→ Los discos CD-R/CD-RW no son para audio (página 11).

Los archivos MP3/WMA no pueden reproducirse.

→ El disco es incompatible con el formato y la versión de MP3/WMA. Para más información acerca de los formatos y discos aptos para reproducir, visite el sitio de asistencia en la contratapa.

Los archivos MP3/WMA tardan más tiempo en reproducirse que los otros.

→ El inicio de la reproducción de los siguientes discos tarda algo más de tiempo.
— Disco grabado con una estructura de árbol complicada.
— Disco grabado en Multi Session.
— Disco al que es posible añadir datos.

Se producen saltos de sonido.

→ Disco defectuoso o sucio.

Reproducción de un dispositivo USB

No es posible reproducir elementos a través de un concentrador USB.

→ Esta unidad no puede reconocer dispositivos USB a través de un concentrador USB.

El dispositivo USB tarda en reproducirse.

→ El dispositivo USB contiene archivos con una estructura de árbol compleja.

El sonido es discontinuo.

→ Es posible que la discontinuidad del sonido se deba una tasa alta de bits.
→ Es posible que, en algunos casos, los archivos DRM (Administración de los derechos digitales) no puedan reproducirse.

Un archivo de audio no puede reproducirse.

→ Los dispositivos USB formateados con sistemas de archivos que no sean FAT16 o FAT32 no son compatibles*
* Esta unidad es compatible con FAT16 y FAT32, pero es posible que algunos dispositivos USB no sean compatibles con todos estos formatos de FAT. Para obtener más detalles, consulte las instrucciones de funcionamiento de cada dispositivo USB o póngase en contacto con el fabricante.

Mensajes/indicaciones de error

ERROR: No puede reproducirse el disco o el dispositivo USB.

→ Limpie o inserte el disco correctamente, o asegúrese de que el disco no esté en blanco o defectuoso.
→ Conecte el dispositivo USB nuevamente.

HUB NO SUPRT: Los concentradores USB no son compatibles.

NO DEV: No reconoce un dispositivo USB o no está conectado.

→ Asegúrese que el dispositivo USB o el cable USB esté conectado de forma segura.

NO MUSIC: No hay ningún archivo apto para reproducir.

→ Inserte un disco o conecte un dispositivo USB que contenga archivos aptos para reproducir (página 12).

OVERLOAD: El dispositivo USB se encuentra sobrecargado.

→ Desconecte el dispositivo USB, luego presione SRC para seleccionar otra fuente.

→ El dispositivo USB tiene una falla, o se ha conectado un dispositivo incompatible.

PUSH EJT: No puede expulsarse el disco correctamente.

→ Presione ▲ (expulsar).

READ: Leyendo información.

→ Espere hasta que finalice la lectura y se inicie la reproducción automáticamente. Esto puede tardar un poco según la estructura del disco.

USB NO SUPRT: El dispositivo USB no es compatible.

Para obtener más información acerca de la compatibilidad del dispositivo USB, visite el sitio web de soporte técnico que figura en la cubierta posterior.

LLL o : Ha llegado al

comienzo o al final del disco.

- : El carácter no puede visualizarse.

Si estas soluciones no ayudan a solucionar el problema, póngase en contacto con el distribuidor Sony más cercano.

Si entrega la unidad para su reparación a causa de problemas en la reproducción de CD, lleve el disco que se utilizó cuando se produjo el problema.

• Haga funcionar todos los conductores a tierra hacia un punto de puesta a tierra.
• No deje que los conductores queden atrapados debajo de un tornillo o que se enganchen en piezas móviles.
• Antes de hacer conexiones, apague el auto para evitar cortocircuitos.
• Conecte los cables amarillo y rojo del sistema de alimentación únicamente después de que todos los demás cables hayan sido conectados.
• Asegúrese de aislar cualquier cable suelto sin conexión con cinta aislante para mayor seguridad.

Precauciones

• Elija la ubicación de la instalación con cuidado para que la unidad no interfiera con las operaciones de conducción normales.
• Evite instalar la unidad en áreas expuestas a polvo, tierra, vibración excesiva o alta temperatura, como luz solar directa o cerca de calefactores.
• Utilice solamente el hardware de montaje suministrado para obtener una instalación segura.

Observe el cable del sistema de alimentación (amarillo)

Cuando conecte esta unidad junto con otros componentes estéreo, la capacidad nominal de la corriente del circuito del auto al cual la unidad se encuentra conectada debe ser mayor que la suma de la capacidad nominal del fusible de cada componente.

Montar el ajuste del ángulo

Ajustar el ángulo de montaje a menos de 45°.

Lista de componentes para la instalación

①

②

③

④

⑤

⑥

5 × máx. 8 mm

×4

⑦

• Esta lista de componentes no incluye todo el contenido del paquete.
• El soporte ① y el marco de protección ③ se unen a la unidad antes del envío. Antes de montar la unidad, utilice las claves de liberación ② para quitar el soporte ① de la unidad. Para obtener más información, consulte "Quitar el marco de protección y el soporte" (página 19).
• Conserve las claves de liberación ② para un uso futuro ya que son también necesarias si quita la unidad de su auto.

Conexión

*1 No suministrado
*2 Impedancia del altavoz: 4 - 8 Ω × 4
*3 Cable con clavija RCA (no suministrado)

*4 Dependiendo del tipo de auto, utilice un adaptador para un control remoto conectado (no suministrado).

Hacer conexiones

① Para un punto de puesta a tierra

Primero conecte el conector a tierra, luego conecte los cables amarillo y rojo del sistema de alimentación.

2 A la terminal de potencia +12 V que se encuentra energizada en todo momento

Asegúrese de conectar primero el conector a tierra negro a un punto de puesta a tierra.

3 A la terminal de potencia +12 V que se encuentra energizada cuando el interruptor de encendido se encuentra fijo en la posición accesorio

Si no existe la posición accesorio, conecte la terminal de potencia +12 V (batería) que se encuentra energizada en todo momento.

Asegúrese de conectar primero el conector a tierra negro a un punto de puesta a tierra.

Al cable de control de la antena motorizada o al cable de la fuente de alimentación del amplificador

No es necesario conectar este cable si no hay antena motorizada o al amplificador de la antena, o con una antena telescópica operada manualmente.

Para AMP REMOTE IN de un amplificador de potencia opcional

Esta conexión se usa solamente para amplificadores y para una antena motorizada. Conectar cualquier otro sistema puede dañar la unidad.

Conexión fácil de subwoofer

Puede utilizar un subwoofer sin un amplificador de potencia cuando está conectado al cable del altavoz trasero.

Nota

Utilice un subwoofer con una impedancia de 4 a 8 Ω y con capacidades para el manejo de la potencia adecuadas para evitar daños.

Conexión para sostener la memoria

Cuando el cable de la fuente de alimentación amarillo está conectado, la alimentación siempre abastecerá al circuito de la memoria incluso cuando el interruptor de encendido se encuentre apagado.

Conexión del altavoz

• Antes de conectar los altavoces, apague la unidad.
• Utilice los altavoces con una impedancia de 4 a 8 Ω, y con capacidades para el manejo de la potencia adecuadas para evitar daños.

Instalación

Quitar el marco de protección y el soporte

Antes de instalar la unidad, quite el marco de protección ③ y el soporte ① de la unidad.

1 Apriete ambos ejes del marco de protección ③, luego retírelo.

2 Inserte ambas llaves ② hasta que hagan clic y empuje el soporte ①, luego retire la unidad para separar.

Montar la unidad en el panel

Antes de efectuar la instalación, asegúrese de que los pestillos en ambos lados del soporte ① estén doblados hacia adentro 2 mm. Cuando lo instale en un auto japonés, consulte "Montar la unidad en un auto japonés" (página 19).

1 Coloque el soporte ① dentro del panel, luego doble las pinzas hacia afuera hasta que queden bien ajustadas.

2 Monte la unidad dentro del soporte ①, luego una el marco de protección ③.

• Si los pestillos están derechos o doblados hacia afuera, la unidad no se instalará de manera segura y se puede salir.
• Asegúrese de que los 4 pestillos en el marco de protección ③ se encuentren engranados correctamente en las ranuras de la unidad.

Montar la unidad en un auto japonés

Tal vez no pueda instalar esta unidad en algunas marcas de autos japoneses. En dicho caso, consulte con su distribuidor Sony.

TOYOTA

NISSAN

Nota

Para prevenir el mal funcionamiento, instálelo solamente con los tornillos suministrados ⑥.

Desenganchar y enganchar el panel frontal

Para obtener más información, consulte "Extracción del panel frontal" (página 5).

Reemplazo del fusible

Cuando reemplace el fusible, asegúrese de utilizar uno que coincida con la capacidad nominal del fusible original. Si el fusible se quema, verifique la conexión eléctrica y reemplace el fusible. Si el fusible se quema nuevamente después de reemplazarlo, puede haber un mal funcionamiento interno. En dicho caso, consulte con su distribuidor Sony más cercano.

Support site

Sitio Web de soporte técnico en línea

Para resolver cualquier duda u obtener la información más reciente sobre el soporte técnico de este producto, visite el siguiente sitio Web:

Customers in Latin America/Clientes en Latinoamérica:

http://esupport.sony.com/ES/LA/

Customers in Asia Pacific/Clientes en Asia-Pacífico:
