CDX-GT980UI - Reproductor de CD SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor de CD para automóvil
Marca	Sony
Modelo	CDX-GT980UI
Dimensiones (An x Al x Fondo)	178 x 50 x 160 mm
Peso	Aprox. 1.5 kg
Alimentación eléctrica	12V CC (batería del automóvil)
Formatos de reproducción	CD, CD-R/RW, MP3, WMA
Bandas de sintonizador	FM/AM (18 presintonías FM, 12 AM)
Potencia máxima de salida	52 W x 4 (pico)
Entradas	USB (frontal), AUX (frontal), CD
Salidas	Salidas de altavoz (4 canales), pre-salida RCA (2 pares)
Pantalla	LCD con iluminación blanca
Control remoto	Incluido (RM-X170)
Mantenimiento	Limpiar con un paño seco y suave; evitar disolventes
Precauciones de seguridad	Usar solo 12V CC con tierra negativa; desconectar la batería durante la instalación
Reparabilidad	Consulte a un centro de servicio autorizado; fusible reemplazable por el usuario
Información general	Diseñado para instalación en el tablero de vehículos

Preguntas frecuentes - CDX-GT980UI SONY

¿Cuál es la potencia máxima de salida del Sony CDX-GT980UI?

La potencia máxima de salida es de 52 vatios por canal (pico) para 4 canales, totalizando 208 vatios pico.

¿El CDX-GT980UI es compatible con Bluetooth?

No, el CDX-GT980UI no tiene Bluetooth integrado. Ofrece entradas USB y AUX para conectar dispositivos externos.

¿Puedo reproducir archivos MP3 desde una unidad USB?

Sí, el puerto USB frontal admite la reproducción de archivos MP3 y WMA desde dispositivos de almacenamiento masivo USB.

¿Cuáles son las dimensiones del Sony CDX-GT980UI?

Las dimensiones de la unidad son aproximadamente 178 mm (ancho) x 50 mm (alto) x 160 mm (fondo), tamaño DIN estándar.

¿Cómo restablezco el reproductor de CD?

Presione el botón de reinicio con un objeto puntiagudo (por ejemplo, la punta de un bolígrafo) para restablecer la unidad a la configuración de fábrica.

¿Por qué salta el CD?

Los saltos del CD pueden deberse a discos rayados, condensación o vibraciones. Limpie el disco y asegúrese de que la unidad esté montada de forma segura.

¿Puedo conectar un amplificador externo?

Sí, la unidad tiene dos pares de pre-salidas RCA (delantero/trasero) para conectar amplificadores externos.

¿Qué tipo de control remoto se incluye?

El paquete incluye un control remoto con cable RM-X170 para operaciones básicas.

¿Cómo configuro el reloj?

Mantenga presionado el botón 'DSPL' hasta que el reloj parpadee, luego use la perilla de volumen para ajustar horas/minutos.

¿El CDX-GT980UI es compatible con radio satelital?

No tiene soporte directo para radio satelital, pero puede usar la entrada AUX para conectar un sintonizador de radio satelital externo.

MANUAL DE USUARIO CDX-GT980UI SONY

Manual de instrucciones ____ ES

Para cancelar la pantalla de demostración (Demo), consulte la página 6.

CDX-GT980UI

http://esupport.sony.com/ES/LA/

http://esupport.sony.com/ES/LA/

http://esupport.sony.com/ES/LA/

RC-61 (1 m), RC-62 (2 m)

Autoestéreo para disco compacto

POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO. RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR LA GARANTÍA.

Para obtener información sobre la instalación y las conexiones, consulte el manual de instalación/conexiones suministrado.

Esta etiqueta está situada en la parte inferior del chasis.

ZAPPIN es una marca comercial de Sony Corporation.

Windows Media y el logotipo de Windows son marcas comerciales o marcas comerciales registradas de

Microsoft Corporation en Estados Unidos o en otros países.

iPod es una marca comercial de Apple Inc., registrada en los EE. UU. y otros países.

iPhone es una marca comercial de Apple Inc.

Tecnología de codificación de audio MPEG Layer-3 y patentes bajo licencia de Fraunhofer IIS y Thomson.

Este producto está protegido por los derechos de propiedad intelectual de Microsoft Corporation. Queda prohibido el uso o la distribución de esta tecnología fuera de este producto si no se dispone de una licencia de Microsoft o una división autorizada de Microsoft.

Los proveedores de contenidos utilizan la tecnología de gestión de derechos digitales para Windows Media contenida en este dispositivo ("WM-DRM") para proteger la integridad de su contenido ("Contenido seguro") para que no se realice un uso inapropiado de su propiedad intelectual, incluyendo el copyright. Este dispositivo utiliza software WM-DRM para reproducir Contenido seguro ("Software WM-DRM"). Si la seguridad del Software WM-DRM de este dispositivo está en peligro, los propietarios de los Contenido seguro ("Propietarios del contenido seguro") pueden solicitar que Microsoft revoque el derecho del Software WM-DRM a adquirir nuevas licencias para copiar, visualizar y/o reproducir Contenido seguro. La revocación no afecta a la capacidad del Software WM-DRM para reproducir contenido no protegido. Se envía al dispositivo una lista del Software WM-DRM revocado cuando descarga una licencia para Contenido seguro de Internet o de un PC. En conjunción con esta licencia, Microsoft puede descargar también listas de revocación en su dispositivo de parte del programa de propietarios de contenidos seguros.

Advertencia: si el encendido del automóvil no dispone de una posición ACC

Asegúrese de ajustar la función de desconexión automática (página 21).

La unidad se apagará completa y automáticamente en el tiempo establecido después de apagarla, lo cual evita que se agote la batería.

Si no ajusta la función de desconexión automática, mantenga presionado OFF hasta que se apague la pantalla cada vez que apague el motor.

Procedimientos iniciales

Discos que se pueden reproducir en esta unidad 6
Restauración de la unidad ..... 6
Cancelación del modo DEMO. 6
Preparación del control remoto de tarjeta ..... 6
Ajuste del reloj 6
Extracción del panel frontal....6
Colocación del panel frontal ..... 7
Ajuste del ángulo del panel frontal ..... 7

Ubicación de los controles y operaciones básicas

Unidad principal 8
Control remoto de tarjeta RM-X176.....10
Búsqueda de una pista ..... 12
Búsqueda de una pista por nombre — Quick-BrowZer .... 12
Búsqueda de una pista por segmentos — ZAPPIN™....13

Radio

Almacenamiento y recepción de emisoras ... 13
Almacenamiento automático — BTM .... 13
Almacenamiento manual ..... 13
Recepción de las emisoras almacenadas. . . 14
Sintonización automática ..... 14
Sintonización de una emisora mediante una lista — LIST .... 14

CD

Reproducción de un disco ..... 14
Elementos de la pantalla ..... 14
Reproducción repetida ..... 15
Reproducción aleatoria ..... 15

Dispositivos USB

Reproducción de un dispositivo USB ..... 15
Elementos de la pantalla ..... 16
Reproducción repetida y aleatoria ..... 16

iPod

Reproducción en un iPod ..... 17
Elementos de la pantalla.... 18
Ajuste del modo de reproducción ..... 18
Reproducción repetida y aleatoria ..... 18
Utilización directa del iPod — Control de pasajero ..... 19

Otras funciones

Cambio de los ajustes de sonido ..... 19
Ajuste de las características de sonido .... 19
Personalización de la curva de ecualizador — EQ3 Parametric Tune ..... 20
Ajuste de los elementos de configuración — MENU 21
Uso de equipo opcional.... 22
Equipo de audio auxiliar 22
Cambiador de CD. 22
Mando rotatorio RM-X4S 23

Información complementaria

Precauciones 24
Notas sobre los discos 24
Orden de reproducción de los archivos MP3/WMA/AAC 24
Acerca de iPod .... 24
Mantenimiento 25
Extracción de la unidad. 26
Especificaciones 26
Solución de problemas 27
Mensajes/indicaciones de error ..... 29

Sitio Web de soporte técnico en línea

Para resolver cualquier duda u obtener la información más reciente sobre el soporte técnico de este producto, visite el siguiente sitio Web:

Clientes de Latinoamérica:

http://esupport.sony.com/ES/LA/

Para clientes de Asia y del Pacífico:

Proporciona información acerca de:

• Modelos y fabricantes de reproductores de audio digital compatibles
• Archivos MP3/WMA/AAC compatibles

Procedimientos iniciales

Discos que se pueden reproducir en esta unidad

Esta unidad permite reproducir discos CD-DA (incluidos CD TEXT) y CD-R/CD-RW (archivos MP3/WMA/AAC (página 24)).

Tipos de discos	Etiqueta del disco
CD-DA
MP3WMA AAC
	______	______

Restauración de la unidad

Antes de utilizar la unidad por primera vez, o después de reemplazar la batería del automóvil o de cambiar las conexiones, debe restaurar la unidad.

Extraiga el panel frontal (página 6) y presione el botón RESET (página 8) con un objeto puntiagudo, como por ejemplo un bolígrafo.

Nota

Al presionar el botón RESET, se borra el ajuste del reloj y algunos contenidos memorizados.

Cancelación del modo DEMO

Es posible cancelar la pantalla de demostración que aparece durante el apagado.

1 Mantenga presionado el codificador multidireccional.

Aparecerá la pantalla de ajustes.

2 Gire el codificador multidireccional hasta que aparezca "Demo" y, a continuación, presiónelo.

3 Gire el codificador multidireccional para seleccionar "off".

4 Mantenga presionado el codificador multidireccional.

La configuración finaliza y la pantalla regresa al modo de reproducción/recepción normal.

Preparación del control remoto de tarjeta

Retire la lámina de aislamiento.

Si desea obtener información adicional sobre cómo sustituir la pila, consulte la página 25.

Ajuste del reloj

El reloj emplea una indicación digital de 12 horas.

1 Mantenga presionado el codificador multidireccional.

2 Gire el codificador multidireccional hasta que aparezca "Clock Adjust" y, a continuación, presiónelo.

Aparece la pantalla de ajuste del reloj.

3 Gire el codificador multidireccional para ajustar la hora y los minutos.

Para mover la indicación digital, presione el codificador multidireccional hacia la izquierda o hacia la derecha.

4 Una vez ajustados los minutos, presione el codificador multidireccional.

El reloj se pone en funcionamiento.

Extracción del panel frontal

Es posible extraer el panel frontal de la unidad para evitar que la roben.

Alarma de precaución

Si gira el interruptor de la llave de encendido hasta la posición OFF sin haber extraído el panel frontal, la alarma de precaución sonará durante unos segundos.

La alarma sonará solamente si se utiliza el amplificador incorporado.

1 Presione OFF.

La unidad se apagará.

2 Presione

El lado izquierdo del panel frontal queda suelto.

3 Deslice el panel frontal hacia la izquierda y, a continuación, tire de éste hacia usted.

Notas

• No deje caer ni ejerza excesiva presión sobre el panel frontal y el visualizador.
• No someta el panel frontal al calor ni a temperaturas altas o excesiva humedad. Evite dejarlo en un automóvil estacionado o sobre el tablero o la bandeja trasera.

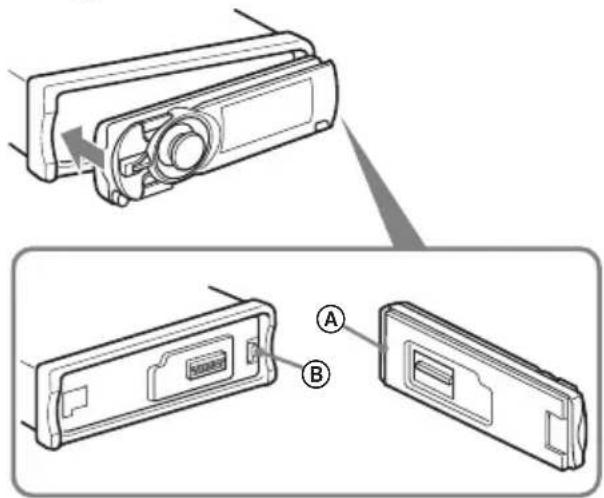

Colocación del panel frontal

Coloque el orificio Ⓐ del panel frontal en el eje Ⓑ de la unidad y, a continuación, presione ligeramente el lado izquierdo hacia adentro. Presione SOURCE en la unidad (o inserte un disco) para utilizarla.

No coloque nada sobre la superficie interior del panel frontal.

Ajuste del ángulo del panel frontal

1 Mantenga presionado ANGLE.

El mensaje "Angle Adjust" aparece en la pantalla.

2 Presione ANGLE varias veces hasta que se ajuste el ángulo del panel frontal.

El panel frontal puede ajustarse en 3 posiciones.

3 Presione cualquier botón de la unidad excepto ANGLE.

La pantalla vuelve al modo de recepción normal.

Si no se presiona ningún botón durante 30 segundos, la pantalla vuelve al modo de recepción normal.

Sugerencias

• Cuando el panel frontal se desliza hacia abajo (para insertar el disco), este vuelve a la posición que había ajustado automáticamente.
• El ángulo del panel frontal ajustado se almacena en la unidad. Al girar la llave de encendido hacia la posición de apagado, el ángulo vuelve a su posición predeterminada y, cuando se enciende, el panel frontal se sitúa en el ángulo que ajustó.

Ubicación de los controles y operaciones básicas

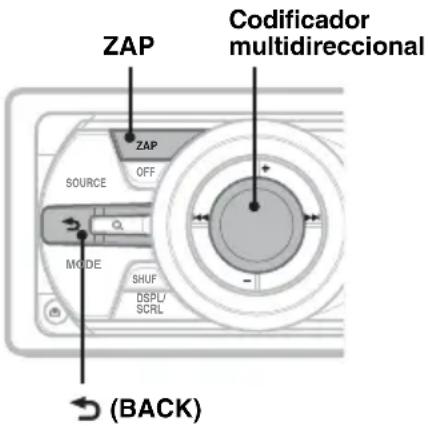

Unidad principal

Este apartado contiene instrucciones acerca de la ubicación de los controles y las operaciones básicas. Consulte las páginas indicadas para obtener información detallada.

Los botones correspondientes en el control remoto de tarjeta controlan las mismas funciones que los de la unidad.

1 Botón SOURCE

Para encender la unidad; para cambiar la fuente (Radio/CD/USB/AUX)*1.

2Botón ↻ (BACK) página 12

Para volver a la pantalla anterior.

3Botón ZAP página 13

Para acceder al modo ZAPPIN™.

4 Botón OFF

Para apagar la unidad; detener la fuente.

5 Botón Q (BROWSE) página 12

Para visualizar un listado (Radio); acceder al modo Quick-BrowZer (CD/USB/iPod).

6 Codificador multidireccional

Gírelo para: ajustar el volumen/seleccionar un elemento de menú.

Presiónelo hacia arriba/abajo/izquierda/derecha para: seleccionar un elemento de menú.

Presiónelo para: introducir un ajuste de sonido/aplicar un ajuste.

Manténgalo presionado para: entrar en el menú.

CD/USB:

Presiónelo hacia arriba/abajo para:

- omitir álbumes (presionar)* ² .

- omitir álbumes en forma continua (manténgalo presionado)* ² .

Presiónelo hacia la izquierda/derecha para: – omitir pistas (presionar).

- omitir pistas en forma continuada (presiónelo una vez, vuelva a presionarlo transcurridos aproximadamente 2 segundos y manténgalo presionado).

- retroceder o avanzar una pista (manténgalo presionado).

Radio:

Presiónelo hacia arriba/abajo para:

– recibir una emisora almacenada.

Presiónelo hacia la izquierda/derecha para:

- sintonizar emisoras en forma automática (presionar).

- buscar emisoras en forma manual (manténgalo presionado).

7 Ranura del disco página 14

Para insertar el disco.

8 Visualizador

9 Receptor del control remoto de tarjeta

10 Botón (iberación del panel frontal) página 6

11Botón MODE página 13, 17, 19

Presiónelo para: seleccionar la banda de radio (FM/AM) ^*1 o seleccionar el modo de reproducción del iPod.

Manténgalo presionado para: acceder al modo de control del pasajero o cancelarlo.

12Botón SHUF (aleatorio) página 15, 16, 18, 23

13Botón DSPL (pantalla)/SCRL (desplazamiento) página 14, 16, 18

Para cambiar los elementos de pantalla (presionar); para desplazar el elemento de la pantalla (mantener presionado).

14Botón RESET página 6

15 Selector de frecuencias (ubicado en la parte inferior de la unidad)

Consulte “Selector de frecuencias” en el manual de instalación/conexiones suministrado.

16 Botón ▲ (expulsar)/ANGLE página 7

Para expulsar el disco o deslizar hacia abajo el panel frontal (presionar); para ajustar el ángulo del panel frontal en 3 posiciones distintas (mantener presionado).

*1 En caso de que esté conectado un cambiador de CD, si presiona SOURCE, "CD" y el número de la unidad aparecerán en la pantalla. Además, si presiona MODE, podrá cambiar el cargador.

*2 Cuando se reproduce un archivo MP3/WMA/AAC.

Control remoto de tarjeta RM-X176

Retire la película de aislamiento antes de usar la unidad (página 6).

1 Botón OFF

Para apagar la unidad; detener la fuente.

2 Botón SOURCE

Para encender la unidad; para cambiar la fuente (Radio/CD/USB/AUX).

3 Botones ←/→ (SEEK -/+ )

Realizan las mismas funciones que cuando se presiona el codificador multidireccional hacia la izquierda o hacia la derecha en la unidad.

Es posible ajustar la configuración, los ajustes de sonido, etc. mediante ←→.

4 Botón MENU

Para entrar en el menú.

5 Botón ENTER

Para aplicar un ajuste.

6Botón DSPL (pantalla)

Para cambiar los elementos en pantalla.

7 Botón VOL (volumen) +/-

Para ajustar el volumen.

8Botón ATT (atenuación)

Para atenuar el sonido. Para cancelar esta función, vuelva a presionarlo.

9 Botón SOUND

Para introducir los ajustes de sonido.

10Botón MODE

Presiónelo para: seleccionar la banda de radio (FM/AM) o seleccionar el modo de reproducción del iPod. Manténgalo presionado para: acceder al modo de control del pasajero o cancelarlo.

11Botón Q (BROWSE)

Para visualizar un listado (Radio); acceda al modo Quick-BrowZer (CD/USB/iPod).

12 Botones ↑/↓ (+/-)

Realizan las mismas funciones que cuando se presiona el codificador multidireccional hacia arriba o hacia abajo en la unidad. Es posible ajustar la configuración, los ajustes de sonido, etc. mediante ↑ ↓.

13Botón SCRL (desplazamiento)

Para desplazar el elemento de la pantalla.

Para pausar la reproducción. Para cancelar esta función, vuelva a presionarlo.

Radio:

Para recibir las emisoras almacenadas (presionar); para almacenar emisoras (mantener presionado).

Nota

Si la unidad está apagada y desaparece la indicación de pantalla, no se podrá utilizar con el control remoto de tarjeta salvo que se presione SOURCE en la unidad o se inserte un disco para activarla en primer lugar.

Búsqueda de una pista

Búsqueda de una pista por nombre — Quick-BrowZer

Puede buscar una pista fácilmente en un CD, un dispositivo USB o un iPod por categoría.

1 Presione Q (BROWSE).
La unidad accede al modo Quick-BrowZer y aparece la lista de categorías de búsqueda.
2 Gire el codificador multidireccional para seleccionar la categoría de búsqueda deseada y, a continuación, presiónelo para confirmarla.
3 Repita el paso 2 hasta que se seleccione la pista deseada.
Se inicia la reproducción.

Para volver a la pantalla anterior

Presione ↻ (BACK).

Para salir del modo Quick-BrowZer

Presione Q (BROWSE).

Nota

Al acceder al modo Quick-BrowZer, se cancela el ajuste de reproducción repetida/aleatoria.

Búsqueda por omisión de elementos — modo de Omisión

Cuando varios elementos se encuentran dentro de una misma categoría, es posible encontrar el elemento deseado rápidamente.

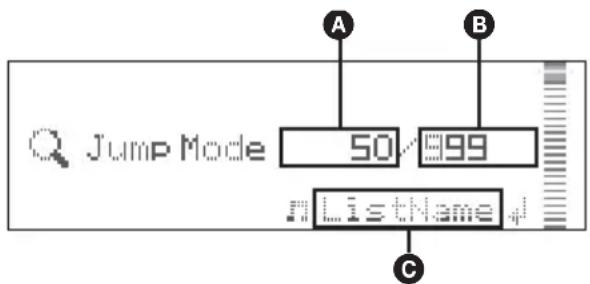

1 Presione el codificador multidireccional hacia la derecha, en modo Quick-BrowZer. Aparecerá la siguiente pantalla.

A Número del elemento actual
B Número total de elementos en la capa actual
©Nombre del elemento

A continuación, aparecerá el nombre del elemento.

2 Gire el codificador multidireccional para seleccionar el elemento deseado o uno próximo a él.
Salta en incrementos del 10% del número total de elementos.
3 Presione el codificador multidireccional. Vuelve a la pantalla del modo Quick-BrowZer y aparece el elemento seleccionado.
4 Gire el codificador multidireccional para seleccionar el elemento deseado y presiónelo. Si el elemento seleccionado es una pista empieza la reproducción.

Para cancelar el modo de Omisión

Presione (BACK) o presione el codificador multidireccional hacia la izquierda.

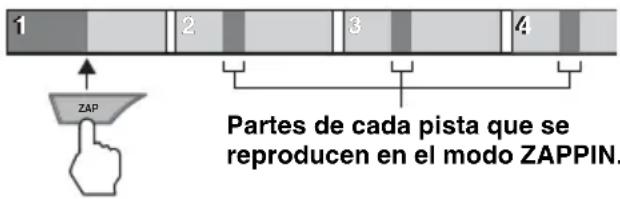

Búsqueda de una pista por segmentos — ZAPPIN™

Puede realizar búsqueda de pistas reproduciendo segmentos pequeños de las pistas en secuencia en un CD, un dispositivo USB o un iPod.

El modo ZAPPIN es adecuado para buscar pistas en el modo de reproducción aleatoria o de repetición aleatoria.

1 Durante la reproducción, presione ZAP.

Cuando “ZAPPIN” aparece en la pantalla, la reproducción se inicia en un segmento de la pista siguiente.

El segmento se reproduce durante el tiempo establecido y, a continuación, suena un clic y se inicia el segmento siguiente.

Pista

2 Cuando se reproduzca la pista que desea escuchar, presione el codificador multidireccional o ZAP.

La pista seleccionada se reproduce normalmente desde el principio. Para buscar una pista de nuevo en el modo ZAPPIN, repita los pasos 1 y 2.

Sugerencias

• Los tiempos de reproducción pueden ser de 6, 9 ó 30 segundos (página 22). Lo que no puede seleccionar es el segmento de la pista que se va a reproducir.
• Para saltar pistas, presione el codificador multidireccional hacia la derecha/izquierda en modo ZAPPIN.
• Para saltar álbumes, presione el codificador multidireccional hacia la derecha/izquierda en modo ZAPPIN.
• Para confirmar una pista que se va a reproducir, presione → (BACK).

Radio

Almacenamiento y recepción de emisoras

Precaución

Para sintonizar emisoras mientras maneja, utilice la función BTM (Memoria de la mejor sintonía) para evitar accidentes.

Almacenamiento automático — BTM

1 Presione SOURCE varias veces hasta que aparezca "TUNER".
Para cambiar de banda, presione MODE varias veces. Puede seleccionar entre FM1, FM2, FM3, AM1 y AM2.
2 Mantenga presionado el codificador multidireccional.
3 Gire el codificador multidireccional hasta que aparezca "BTM" y, a continuación, presiónelo.

La unidad almacena las emisoras en el orden de frecuencia de la lista de presintonías.

La unidad emite un pitido al almacenar el ajuste.

Almacenamiento manual

1 Cuando reciba la emisora que desea almacenar, presione el botón Q (BROWSE).
Aparecerá la lista de presintonías.

2 Gire el codificador multidireccional para seleccionar el número de presintonía.
3 Manténgalo presionado hasta que aparezca "MEM".

(con el control remoto de tarjeta)

1 Mientras recibe la emisora que desea almacenar, mantenga presionado un botón numérico (de ① a ⑥) hasta que aparezca "MEM".

Nota

Si intenta almacenar otra emisora en el mismo botón numérico, se reemplazará la que estaba almacenada previamente.

Recepción de las emisoras almacenadas

1 Seleccione la banda y, a continuación, presione el codificador multidireccional hacia arriba o hacia abajo.

(con el control remoto de tarjeta)

1 Seleccione la banda y, a continuación, presione un botón numérico (de ① a ⑥).

Sintonización automática

1 Seleccione la banda y presione el codificador multidireccional hacia la izquierda o hacia la derecha para buscar la emisora.

La búsqueda se detiene cuando la unidad recibe una emisora. Repita este procedimiento hasta recibir la emisora deseada.

Sugerencia

Si conoce la frecuencia de la emisora que desea escuchar, mantenga presionado el codificador multidireccional hacia la izquierda o hacia la derecha para localizar rápidamente la frecuencia aproximada y, a continuación, presione dicho codificador hacia la izquierda o hacia la derecha varias veces para ajustar la frecuencia deseada con mayor precisión (sintonización manual).

Sintonización de una emisora mediante una lista — LIST

Puede visualizar un listado de las frecuencias.

1 Seleccione la banda y, a continuación, presione el botón (BROWSE).

Aparecerá la lista de presintonías.

2 Gire el codificador multidireccional hasta que aparezca la emisora deseada.

3 Presione el codificador multidireccional para recibir la emisora.

La pantalla vuelve al modo de recepción normal.

CD

Reproducción de un disco

1 Presione ▲.
2 Inserte el disco (con la etiqueta orientada hacia arriba).
3 Cierre el panel frontal.

El panel frontal se desliza hacia arriba automáticamente y se inicia la reproducción.

Expulsión del disco

1 Presione ▲.

El panel frontal se desliza hacia abajo automáticamente y se expulsa el disco.

2 Presione ▲ para cerrar el panel frontal.

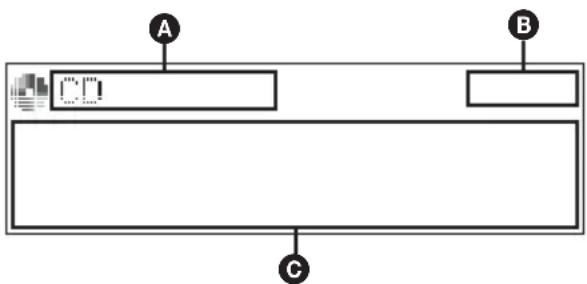

Elementos de la pantalla

A Indicación de la fuente (CD/MP3/WMA/AAC)
BReloj
C Nombre del artista/Nombre del álbum, Nombre de la pista, Número de carpeta/Número de pista/Tiempo de reproducción transcurrido

Para cambiar los elementos de la pantalla Ⓐ, presione DSPL/SCRL.

Sugerencia

Los elementos que se muestran variarán en función del tipo de disco, el formato de grabación y los ajustes.

Reproducción repetida

1 Durante la reproducción, presione ① (REP) en el control remoto de tarjeta hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

Repeat Track pistas en forma repetida.

Repeat Album* álbumes en forma repetida.

* Cuando se reproduce un archivo MP3/WMA/AAC.

Para regresar al modo de reproducción normal, seleccione “Repeat off”.

Reproducción aleatoria

1 Durante la reproducción, presione SHUF varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

Shuffle Album* álbumes en orden aleatorio.

Shuffle Disc discos en orden aleatorio.

* Cuando se reproduce un archivo MP3/WMA/AAC.

Para regresar al modo de reproducción normal, seleccione “Shuffle off”.

Dispositivos USB

Para obtener más información acerca de la compatibilidad del dispositivo USB, visite el sitio web de soporte técnico.

Sitio Web de soporte técnico en línea Clientes de Latinoamérica:

http://esupport.sony.com/ES/LA/

Para clientes de Asia y del Pacífico:

• Es posible utilizar dispositivos USB de almacenamiento masivo (MSC) y de protocolo de transferencia multimedia (MTP) que cumplan con el estándar USB.
• Los códecs correspondientes son MP3 (.mp3), WMA (.wma) y AAC (.m4a).
• Se recomienda realizar una copia de seguridad de los datos almacenados en los dispositivos USB.

Nota

Conecte el dispositivo USB después de encender la computadora.

En función del tipo de dispositivo USB, si lo conecta a la computadora antes de encenderla, es posible que este no funcione correctamente o que se dañe.

Reproducción de un dispositivo USB

1 Retire el capuchón del conector USB y conecte el dispositivo USB al conector USB.

Se inicia la reproducción.

Si ya hay un dispositivo USB conectado, presione SOURCE varias veces hasta que aparezca "USB" para empezar la reproducción.

Presione OFF para detener la reproducción.

Extracción del dispositivo USB

1 Detenga la reproducción del dispositivo USB.
2 Extraiga el dispositivo USB.

Si extrae el dispositivo USB durante la reproducción, es posible que se dañe la información contenida en el dispositivo USB.

Notas

• No utilice dispositivos USB demasiado grandes o pesados, ya que se podrán caer debido a la vibración, o bien, provocar una conexión deficiente.
• Esta unidad no puede reconocer dispositivos USB a través de un concentrador USB.
• Si el USB se desconecta durante la reproducción, aparecerá "NO Device" en la pantalla de la unidad.

Elementos de la pantalla

A Indicación de la fuente (MP3/WMA/AAC)
BReloj
Nombre del artista/Nombre del álbum, Nombre de la pista, Número de carpeta/Número de pista/Tiempo de reproducción transcurrido

Para cambiar los elementos de la pantalla Ⓐ, presione DSPL/SCRL.

Notas

• Los elementos que se muestran variarán en función del tipo de dispositivo USB, el formato de grabación y los ajustes. Para obtener más información, visite el sitio web de soporte técnico.
• El número máximo de datos que se pueden visualizar es el siguiente.
  – carpetas (álbumes): 128
• archivos (pistas) por carpeta: 512
• No deje un dispositivo USB dentro de un automóvil estacionado, ya que podrían producirse fallas de funcionamiento.
• Es posible que el inicio de la reproducción demore un poco, en función de la cantidad de datos grabados.
• Es posible que no se puedan reproducir archivos DRM (Gestión de derechos digitales).
• Durante la reproducción de un archivo MP3/WMA/AAC de VBR (Velocidad de bits variable) o al avanzar o retroceder rápidamente, es posible que el tiempo de reproducción transcurrido no se muestre con precisión.
• No es posible reproducir los archivos MP3/WMA/AAC que se indican a continuación.
• archivos con formato de compresión sin pérdida
• archivos protegidos por derechos de autor

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ① (REP) en el control remoto de tarjeta o SHUF en la unidad varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

Repeat Track pistas en forma repetida.

Repeat Album álbumes en forma repetida.

Shuffle Album álbumes en orden aleatorio.

Shuffle Device dispositivos en orden aleatorio.

Para regresar al modo de reproducción normal, seleccione “Repeat off” o “Shuffle off”.

Después de 3 segundos, se completa el ajuste.

iPod

Para obtener más información acerca de la compatibilidad de su iPod, consulte “Acerca de iPod” en la página 24 o visite el sitio web de soporte técnico.

En las instrucciones de funcionamiento, el "iPod" se utiliza como referencia general para las funciones del iPod en el iPod y el iPhone, salvo que el texto o las ilustraciones especifiquen lo contrario.

Sitio Web de soporte técnico en línea

Clientes de Latinoamérica:

http://esupport.sony.com/ES/LA/

Para clientes de Asia y del Pacífico:

Reproducción en un iPod

Antes de conectar el iPod, baje el volumen de la unidad.

1 Retire el capuchón del conector USB y conecte el iPod al conector USB mediante el conector base al cable USB.

El iPod se encenderá automáticamente y la indicación siguiente aparecerá en la pantalla del iPod tal y como se ilustra a continuación.*

Sugerencia

Para ello, le recomendamos que utilice el cable RC-100IP USB (no suministrado).

Las pistas del iPod empiezan a reproducirse automáticamente a partir del punto en el que se detuvo la última reproducción.

Si ya hay un dispositivo USB conectado, presione SOURCE varias veces hasta que aparezca "USB". ("iPod" aparece en la pantalla cuando se reconoce el iPod.)

* Si se realizó la reproducción en el iPod en el modo de control de pasajero la última vez, no aparecerá esta indicación.

2 Presione MODE para seleccionar el modo de reproducción.

El modo cambia de la manera siguiente: Resuming Mode → Album Mode → Track Mode → Podcast Mode* → Genre Mode → Playlist Mode → Artist Mode

* Puede que no esté visible dependiendo del ajuste del iPod.

3 Ajuste el volumen.

Presione OFF para detener la reproducción.

Extracción del iPod

1 Detenga la reproducción del iPod.

2 Extraiga el iPod.

Precaución

Al conectar un iPhone mediante USB, el volumen del teléfono se controla a través del iPhone. Para que el volumen del dispositivo no sea extremadamente alto tras una llamada, durante las llamadas, no lo aumente en la unidad.

Nota

Esta unidad no puede reconocer el iPod a través de un concentrador USB.

Sugerencias

• Si se coloca la llave de encendido en la posición ACC, o si la unidad está encendida, el iPod se recarga.
• Si el iPod se desconecta durante la reproducción, aparecerá "NO Device" en la pantalla de la unidad.

Modo de reanudación

Cuando el iPod se conecta al conector de base, el modo de esta unidad cambia al modo de reanudación y se inicia la reproducción en el modo ajustado por el iPod.

No es posible utilizar los botones de reproducción repetida/aleatoria.

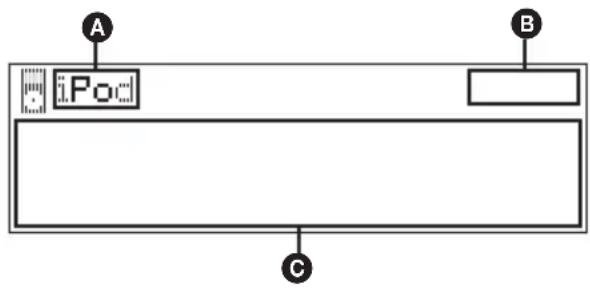

Elementos de la pantalla

A Indicación de la fuente (iPod)

BReloj

Nombre del artista/Nombre del álbum, Nombre de la pista, Nombre del álbum/Número de pista/Tiempo de reproducción transcurrido

Para cambiar los elementos de la pantalla Ⓐ, presione DSPL/SCRL.

Sugerencia

Si se modifica álbum/podcast/género/artista/lista de reproducción, el número de elemento aparece durante unos instantes.

Nota

Es posible que algunos caracteres almacenados en el iPod no se visualicen correctamente.

Ajuste del modo de reproducción

1 Durante la reproducción, presione MODE.

El modo cambia de la manera siguiente: Album Mode → Track Mode → Podcast Mode* → Genre Mode → Playlist Mode → Artist Mode

* Puede que no esté visible dependiendo del ajuste del iPod.

Omitir álbumes, podcasts, géneros, listas de reproducción y artistas

Para Realice esta acción
Omitir presione el codificador multidireccional hacia arriba o hacia abajo.
Omitir en forma continua	presione el codificador multidireccional hacia arriba o hacia abajo.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ① (REP) en el control remoto de tarjeta o SHUF en la unidad varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir
Repeat Track pistas en forma repetida.
Repeat Album álbumes en forma repetida.
Repeat Podcast podcast en forma repetida.
Repeat Artist artistas en forma repetida.
Repeat Playlist listas de reproducción en forma repetida.
Repeat Genre género en forma repetida.
Shuffle Album álbumes en orden aleatorio.
Shuffle Podcast	podcast en orden aleatorio.
Shuffle Artist	artistas en orden aleatorio.
Shuffle Playlist	listas de reproducción en orden aleatorio.
Shuffle Genre	género en orden aleatorio.
Shuffle Device	dispositivos en orden aleatorio.

Para regresar al modo de reproducción normal, seleccione “Repeat off” o “Shuffle off”.

Después de 3 segundos, se completa el ajuste.

Utilización directa del iPod — Control de pasajero

Puede utilizar directamente un iPod conectado al conector de base.

1 Durante la reproducción, mantenga presionado MODE.

Aparece “Mode iPod” y podrá utilizar el iPod directamente.

Para salir del modo de control de pasajero

Mantenga presionado MODE.

A continuación, aparecerá “Mode Audio” y el modo de reproducción cambiará a “Resuming”.

Notas

• Sólo es posible ajustar el volumen en la unidad.
• Si se cancela este modo, el ajuste de repetición se desactivará.

Otras funciones

Cambio de los ajustes de sonido

Ajuste de las características de sonido

1 Presione el codificador multidireccional.
2 Gírelo hasta que aparezca el elemento de menú deseado y, a continuación, presiónelo.
3 Utilice el codificador multidireccional para seleccionar el ajuste y, a continuación, presiónelo.

4 Presione ↩ (BACK).

El ajuste finaliza y la pantalla regresa al modo de reproducción/recepción normal.

Puede ajustar los elementos siguientes:

El funcionamiento del codificador multidireccional varía según los elementos.

↑↓ : presione el codificador multidireccional hacia arriba o hacia abajo

←→: presione el codificador multidireccional hacia la izquierda o hacia la derecha

: gire el codificador multidireccional

EQ3 Parametric Preset (↑↓)

Permite seleccionar una curva de ecualizador para 7 tipos de música diferentes.

EQ3 Parametric Tune\*

Ajustes del ecualizador. Consulte

“Personalización de la curva de ecualizador — EQ3 Parametric Tune”.

Subwoofer Tune & LPF

Phase ( ↔ , Ω o presione MODE)

Permite seleccionar la fase: “Normal”, “Reverse”.

FREQ ( ↔ )

Permite seleccionar la frecuencia de corte del altavoz potenciador de graves: “80Hz”, “100Hz”, “120Hz”, “140Hz”, “160Hz”, “off”.

Level (↑↓)

Permite ajustar el volumen del altavoz potenciador de graves: “+10 dB” – “0 dB” – “-10 dB”.

(“-∞” aparecerá con el valor más bajo.)

continúa en la página siguiente →

Mejora el sonido comprimido digitalmente, como en el caso de archivos MP3. Para activar la función DM+ Advanced, ajuste “on”. Para cancelar, ajuste “off”.

DSO (Organizador de sonido de baja frecuencia dinámico) (n)

Permite crear un campo de sonido más ambiental.

Para seleccionar el modo DSO: “1”, “2”, “3” o “off”. Cuanto mayor sea el número, mejor será el efecto.

AUX Level\* 3(10)

Permite ajustar el volumen de cada equipo auxiliar conectado: “+18 dB” – “0 dB” – “-8 dB”.

Este ajuste elimina la necesidad de ajustar el nivel de volumen entre fuentes.

Fader & Balance

Permite ajustar el nivel relativo.

Right/Left/Center ( ↔ )

Permite ajustar el balance de sonido.

*1 Oculto si EQ3 Parametric Preset está ajustado en "off".

*2 Si está activada la fuente CD/USB/iPod.

*3 Si está activada la fuente AUX.

Personalización de la curva de ecualizador — EQ3 Parametric Tune

“Custom” de EQ3 le permite realizar sus propios ajustes en el ecualizador.

Seleccione “Custom” de EQ3 Parametric Preset.

1 Seleccione una fuente y, a continuación, presione el codificador multidireccional.

2 Gire el codificador multidireccional para seleccionar "EQ3 Parametric Tune" y, a continuación, presiónelo.

3 Ajuste de la curva de ecualizador.

- Rango de frecuencia

Presione el codificador multidireccional hacia la izquierda/derecha para seleccionar “LOW”, “MID” o “HI”.

- Frecuencia central y ancho de banda (Q)

Gire el codificador multidireccional o presione MODE para seleccionar la frecuencia central y Q.

Esta función permite controlar el ancho del rango de las frecuencias afectadas.

Ajustes de frecuencias centrales y Q que se pueden seleccionar en cada rango:

Un rango de ancho de banda más alto proporciona más control sobre una frecuencia específica un ajuste del sonido más preciso.

Presione el codificador multidireccional hacia arriba/abajo para ajustar la curva de ecualizador.

El nivel de volumen puede ajustarse en intervalos de 1 dB entre -10 dB y +10 dB.

4 Presione el codificador multidireccional una vez terminados los ajustes del ecualizador.

5 Presione → (BACK).

La pantalla vuelve al modo de reproducción/recepción normal.

Para ajustar la curva de ecualizador predeterminada de fábrica, seleccione “Initialize” y “Yes” en el paso 3.

Sugerencia

También es posible ajustar otros tipos de ecualizador.

Ajuste de los elementos de configuración — MENU

1 Mantenga presionado el codificador multidireccional.
2 Gírelo hasta que aparezca el elemento de menú deseado y, a continuación, presiónelo.
3 Gire el codificador multidireccional para seleccionar el ajuste y, a continuación, presiónelo.
El ajuste finalizó.

4 Presione → (BACK).

El ajuste finaliza y la pantalla regresa al modo de reproducción/recepción normal.

Se pueden ajustar los elementos siguientes (consulte la referencia de página para obtener más información):

Setup

Activa el sonido de los pitidos: "on", "off".

AUX Audio\*1

Activa la pantalla de la fuente AUX: “on”, “off” (página 22).

Permite cambiar la dirección de funcionamiento de los controles del mando rotatorio: “NORM”, “REV”.

Auto Off

Desconecta la alimentación automáticamente una vez transcurrido un período de tiempo deseado cuando la unidad está apagada: “NO”, “30sec” (segundos), “30min” (minutos), “60min” (minutos).

Display

Demo (Demostración)

Activa la demostración: "on", "off".


Permite establecer que se muestren distintas imágenes.

• “All”: para mostrar todas las imágenes.
• “Movie”: para visualizar una película.
• “SA 1 - 3, All”: para visualizar el analizador de espectro.
• “Wall.P 1 – 3, All”: para visualizar un papel tapiz.
  “off”: para no visualizar ninguna imagen.

Information

Permite mostrar los elementos (en función de la fuente, etc.): “on”, “off”.

Dimmer

Cambia el brillo de la pantalla.

• “Auto”: para que la pantalla se atenúe automáticamente al encender la luz.
  (Disponible únicamente si la antena monitorizada de iluminación está conectada.)
• “on”: para atenuar la pantalla.
• “off”: para desactivar el atenuador.

Illumination

Para cambiar el color de la iluminación: “Blue”, “Red” o “Green”.

Black Out

Apaga la iluminación automáticamente de todas las fuentes (p. ej., durante la reproducción de un CD, la recepción de radio, etc.) si no se realiza ninguna acción durante 5 segundos: “on”, “off”. Para volver a activar la luz, presione cualquier botón de la unidad. (Una vez activado, el funcionamiento remoto ya no está disponible.)

Auto Scroll

Permite desplazarse por los elementos de la pantalla automáticamente: “on”, “off”.

Play Mode

Local (Modo de búsqueda local)

• “on”: para que se sintonicen solamente las emisoras de señal más intensa.
• “off”: para ajustar la recepción normal.

Mono*2 (Modo monoaural)

Selecciona el modo de recepción monoaural para mejorar una recepción de FM deficiente: "on", "off".

Zappin Time\*3

Permite seleccionar el tiempo de reproducción de la función ZAPPIN.

*1 Cuando la unidad está apagada.
*2 Cuando se recibe FM.
*3 Si está activada la fuente CD/USB/iPod.

Uso de equipo opcional

Equipo de audio auxiliar

Si conecta un dispositivo de audio portátil opcional a la toma de entrada AUX (minitoma estéreo) de la unidad y simplemente selecciona la fuente, podrá escuchar por los altavoces del automóvil. Puede ajustar cualquier diferencia en el nivel de volumen entre la unidad y el dispositivo de audio portátil. Siga este procedimiento:

Conexión del dispositivo de audio portátil

1 Apague el dispositivo de audio portátil.
2 Baje el volumen de la unidad.
3 Conéctelo a la unidad.

Parte posterior

Conéctelo a las terminales AUX IN

Ajuste del nivel de volumen

Asegúrese de ajustar el volumen de cada equipo de audio conectado antes de la reproducción.

1 Baje el volumen de la unidad.
2 Presione SOURCE varias veces hasta que aparezca "AUX".
3 Inicie la reproducción en el dispositivo de audio portátil con un volumen moderado.
4 Seleccione el volumen habitual en la unidad.
5 Ajuste el nivel de entrada (página 20).

Cambiador de CD

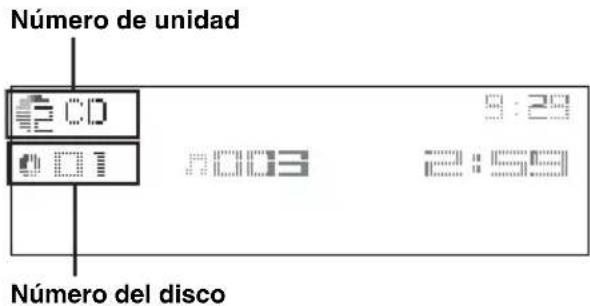

Selección del cambiador

1 Presione SOURCE varias veces hasta que aparezca "CD".
2 Presione MODE varias veces hasta que aparezca el cambiador deseado.

Se inicia la reproducción.

Omisión de álbumes y discos

1 Durante la reproducción, presione el codificador multidireccional hacia arriba o hacia abajo.

Para omitir	Presione el codificador multidireccional hacia arriba o hacia abajo
un álbum y suéltelo (manténgalo presionado durante un momento).
un álbum continuamente	antes de que transcurran 2 segundos después de haberlo soltado por primera vez.
discos varias veces.
discos continuamente	a continuación, vuelva a presionarlo antes de que transcurran 2 segundos y manténgalo presionado.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ① (REP) en el control remoto de tarjeta o SHUF en la unidad varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

Repeat Disc un disco varias veces.

Shuffle	las pistas del cambiador en
Changer	orden aleatorio.

Para regresar al modo de reproducción normal, seleccione “Repeat off” o “Shuffle off”.

Mando rotatorio RM-X4S

Colocación de la etiqueta

Coloque la etiqueta de indicación según el modo en que instale el mando rotatorio.

Ubicación de los controles

Los botones correspondientes en el mando rotatorio controlan las mismas funciones que los de esta unidad.

La operación de los controles siguientes del mando rotatorio es distinta que en la unidad.

- Botón ATT (atenuación)

Para atenuar el sonido. Para cancelar esta función, vuelva a presionarlo.

- Botón SOUND

Para introducir los ajustes de sonido.

• Control PRESET/DISC

Realiza las mismas funciones que cuando se gira el codificador multidireccional en la unidad (presionar y girar).

• Control VOL (volumen)

Realiza las mismas funciones que cuando se gira el codificador multidireccional en la unidad (girar).

• Control SEEK/AMS

Realiza las mismas funciones que cuando se presiona el codificador multidireccional hacia la izquierda o hacia la derecha en la unidad (girar o girar y mantener presionado).

Cambio del sentido de funcionamiento

El sentido de funcionamiento de los controles está ajustado de fábrica como se muestra a continuación.

Si necesita instalar el mando rotatorio en el lado derecho de la columna de la dirección, puede invertir el sentido de funcionamiento.

1 Mientras presiona el control VOL, mantenga presionado SOUND.

Información complementaria

Precauciones

• Deje que la unidad se enfríe antes de usarla si el automóvil ha estado estacionado bajo la luz directa del sol.
• La antena motorizada se extiende automáticamente.

Condensación de humedad

Si se produce condensación de humedad en el interior de la unidad, extraiga el disco y espere una hora aproximadamente hasta que se haya evaporado la unidad. De lo contrario, la unidad no funcionará correctamente.

Para mantener una alta calidad de sonido

No derrame ningún tipo de líquido sobre la unidad o los discos.

Notas sobre los discos

- No exponga los discos a la luz solar directa ni a fuentes de calor como, por ejemplo, conductos de aire caliente, ni los deje en el automóvil estacionado bajo la luz solar directa.

- Antes de reproducir los discos, límpielos con un paño de limpieza disponible en el mercado. Hágalo desde el centro hacia los bordes. No utilice disolventes como bencina, diluyentes ni productos de limpieza disponibles en el mercado.

- Esta unidad se diseñó para reproducir discos que cumplen con el estándar Compact Disc (CD). Los DualDisc y otros discos de música codificados con tecnologías de protección de derechos de autor no cumplen el estándar Compact Disc (CD), por lo que no podrán reproducirse con esta unidad.

- Discos que NO se pueden reproducir en esta unidad

• Discos con etiquetas, autoadhesivos o cinta adhesiva o papel enganchados. Si utiliza este tipo de discos, puede provocar una falla de funcionamiento o dañar el disco.
• Discos con formas no estandarizadas (por ejemplo, formas de corazón, cuadrado o estrella). Si lo intenta, puede dañar la unidad.
• Discos de 8 cm.

Notas sobre los discos CD-R/CD-RW

- Cantidad máxima de: (solamente CD-R/CD-RW) - carpetas (álbumes): 150 (incluida la carpeta raíz) - archivos (pistas) y carpetas: 300 (si los nombres de archivo o carpeta contienen muchos caracteres, este número puede ser inferior a 300) - caracteres que se pueden visualizar en el nombre de una carpeta/archivo: 32 (Joliet)/64 (Romeo)

- Si un disco multisesión empieza con una sesión CD-DA, se reconoce como un disco CD-DA y las otras sesiones no se reproducen.

- Discos que NO se pueden reproducir en esta unidad

• CD-R/CD-RW de calidad de grabación deficiente.
• CD-R/CD-RW grabados con un dispositivo de grabación no compatible.
• CD-R/CD-RW no finalizados correctamente.
• CD-R/CD-RW que no se hayan grabado en formato CD de música o en formato MP3 que cumpla la norma ISO9660 nivel 1/nivel 2, Joliet/Romeo o multisesión.

Orden de reproducción de los archivos MP3/WMA/AAC
    style_K[" Carpeta (álbum) "]
    L[" Archivo MP3/WMA/AAC (pista) "]

Acerca de iPod

- Es posible establecer una conexión con los siguientes modelos de iPod. Actualice sus iPod al software más reciente antes de utilizarlo.

• iPod touch
• iPod classic
• iPod con video*
• iPod nano (tercera generación)
• iPod nano (segunda generación)
• iPod nano (primera generación)*
• iPhone y iPhone 3G

* La función de control del control del pasajero no se encuentra disponible en el iPod nano (primera generación) ni en el iPod con video.
- “Made for iPod” indica que un accesorio electrónico se diseñó para conectarse específicamente a dispositivos iPod y que el fabricante obtuvo la certificación necesaria para que cumpla con los estándares de rendimiento de Apple.
- “Works with iPhone” indica que un accesorio electrónico se diseñó para conectarse específicamente a dispositivos iPhone y que el fabricante obtuvo la certificación necesaria para que cumpla con los estándares de rendimiento de Apple.

- Apple no se hace responsable del funcionamiento de este dispositivo en cumplimiento de los estándares de seguridad y normativa.

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el distribuidor Sony más cercano.

Mantenimiento

Sustitución de la pila de litio del control remoto de tarjeta

En condiciones normales, la pila dura aproximadamente 1 año. (La duración puede ser menor en función de las condiciones de uso.) El alcance del control remoto de la tarjeta disminuye a medida que se agota la pila. Sustitúyala por una pila de litio CR2025 nueva. El uso de cualquier otra pila podría provocar un incendio o una explosión.

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los niños. Si se ingiriese, póngase en contacto inmediatamente con un médico.
• Limpie la pila con un paño seco para garantizar un contacto óptimo.
• Asegúrese de observar la polaridad correcta al instalarla.
• No sujete la pila con pinzas metálicas, ya que podría producirse un cortocircuito.

ADVERTENCIA

La pila puede explotar si no se emplea adecuadamente.

No recargue la pila; tampoco la desmonte ni la arroje al fuego.

Sustitución del fusible

Al sustituir el fusible, asegúrese de utilizar uno cuyo amperaje coincida con el especificado en el original. Si el fusible se funde, verifique la conexión de alimentación y sustitúyalo. Si el fusible vuelve a fundirse después de sustituirlo, es posible que exista alguna falla de funcionamiento interno. En tal caso, consulte con el distribuidor Sony más cercano.

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores entre ésta y el panel frontal están sucios. Para evitar esta situación, extraiga el panel frontal (página 6) y limpie los conectores con un hisopo de algodón. Realice esta operación con suavidad. De lo contrario, los conectores podrían resultar dañados.

Parte posterior del panel frontal

Notas

• Por razones de seguridad, apague el motor antes de limpiar los conectores y extraiga la llave del interruptor de encendido.
• No toque nunca los conectores directamente con los dedos ni con ningún dispositivo metálico.

Extracción de la unidad

1 Extraiga el marco de protección.

①Extraiga el panel frontal (página 6).
② Sujete el marco de protección por ambos bordes y extráigalo.

2 Extraiga la unidad.

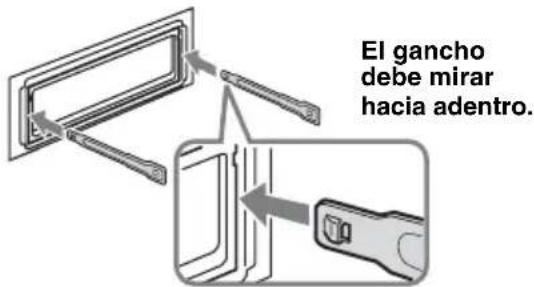

①Inserte las dos llaves de liberación simultáneamente hasta escuchar un clic.

② Tire de las llaves de liberación para extraer la unidad.

③Deslice la unidad para extraerla del marco.

Sección del reproductor de CD

Relación señal-ruido: 120 dB

Respuesta de frecuencia: de 10 a 20 000 Hz

Fluctuación y trémolo: inferior al límite medible

Sección del sintonizador

FM

Rango de sintonización:

de 87,5 a 108,0 MHz (a intervalos de 50 kHz)

de 87,5 a 107,9 MHz (a intervalos de 200 kHz)

Intervalo de sintonización FM:

50 kHz/200 kHz conmutable

Terminal de antena: conector de antena externa

Frecuencia intermedia: 150 kHz

Sensibilidad útil: 10 dBf

Selectividad: 75 dB a 400 kHz

Relación señal-ruido: 70 dB (mono)

Separación: 40 dB a 1 kHz

Respuesta de frecuencia: de 20 a 15 000 Hz

AM

Rango de sintonización:

de 531 a 1 602 kHz (a intervalos de 9 kHz)

de 530 a 1 710 kHz (a intervalos de 10 kHz)

Intervalo de sintonización AM:

9 kHz/10 kHz conmutable

Terminal de antena: conector de antena externa

Frecuencia intermedia: 25 kHz

Sensibilidad: 26 μV

Sección del reproductor USB

Interfaz: USB (velocidad máxima)

Corriente máxima: 500 mA

Sección del amplificador de potencia

Salidas: salidas de altavoz (conectores de sellado seguro)

Impedancia de altavoces: de 4 a 8 Ω

Salida máxima de potencia: 52 W × 4 (a 4 Ω)

Generales

Salidas:

Terminal de salidas de audio (frontal/posterior)

Terminal de salida de altavoz potenciador de graves (mono)

Terminal de control del relé de la antena motorizada

Terminal de control del amplificador de potencia

Entradas:

Terminal de entrada del control remoto

Terminal de entrada de la antena

Terminal de control ATT de teléfono

Terminal de control de iluminación

Terminal de entrada de control BUS

Terminal de entrada de audio BUS

Toma de entrada AUX (minitoma estéreo)

Terminal de entrada de señal USB

Controles de tono:

Requisitos de alimentación: batería de automóvil de cc 12 V (masa negativa)

Dimensiones: aprox. 178 × 50 × 190 mm (an/al/prf)

Dimensiones de montaje: aprox. 182 × 53 × 163 mm (an/al/prf)

Peso: aprox. 1,7 kg

Accesorios suministrados:

Control remoto de tarjeta: RM-X176

Componentes de instalación y conexiones (1 juego)

Equipo y accesorios opcionales:

terminales RCA): RC-61 (1 m), RC-62 (2 m)

Cambiador de CD (10 discos): CDX-757MX, CDX-656X

Selector AUX-IN: XA-300

Cable de conexión USB para iPod: RC-100IP

Es posible que su distribuidor no comercialice algunos de los accesorios que figuran en la lista anterior. Pídale información detallada.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

• Ciertas placas del circuito impreso no contienen retardantes de llama halogenados.
• Los chasis impresos no contienen retardantes de llama halogenados.
• Para el material de relleno y protección se ha utilizado papel.

Solución de problemas

La siguiente lista de comprobación le ayudará a solucionar los problemas que puedan producirse con la unidad.

Antes de consultarla, revise los procedimientos de conexión y de funcionamiento.

Si no se resuelve el problema, visite el siguiente sitio web de soporte técnico.

Sitio Web de soporte técnico en línea

Clientes de Latinoamérica:

http://esupport.sony.com/ES/LA/

Para clientes de Asia y del Pacífico:

La unidad no recibe alimentación.

• Revise la conexión o el fusible.
• Si la unidad está apagada y la pantalla desaparece, no se puede operar con el control remoto.
  → Encienda la unidad.

La antena motorizada no se extiende.

La antena motorizada no dispone de una caja de relé.

No se emite el sonido.

• La función ATT está activada o la función ATT de teléfono (cuando se conecta el cable de interfaz de un teléfono para automóvil al cable ATT) está activada.
• La posición del control de equilibrio “Fader & Balance” no está ajustada para un sistema de 2 altavoces.

No se escuchan pitidos.

• El sonido de los pitidos está cancelado (página 21).
• Se encuentra conectado un amplificador de potencia opcional y no está usando el amplificador integrado.

El contenido de la memoria se borró.

• Presionó el botón RESET.
  → Vuelva a almacenar los datos en la memoria.
• Se desconectó el cable de fuente de alimentación o la batería, o no están conectados correctamente.

Las emisoras almacenadas y la hora correcta se borraron.

El fusible se fundió.

Se escucha ruido cuando se cambia la posición de la llave de encendido.

Los cables no se conectaron de forma correcta al conector de alimentación auxiliar del automóvil.

Durante la reproducción o la recepción, el modo demostración se inicia.

Si no se realiza ninguna operación durante 5 minutos y la opción “Demo on” está ajustada, se inicia el modo de demostración.

Las indicaciones desaparecen de la pantalla o no aparecen en ella.

- El atenuador está ajustado en “Dimmer on” (página 21).

- La pantalla se apaga si mantiene presionado OFF.

→ Mantenga presionado OFF en la unidad hasta que se ilumine la pantalla.

- Los conectores están sucios (página 25).

La función de desconexión automática no funciona.

La unidad está encendida. La función de desconexión automática se activa después de apagar la unidad.

→ Apague la unidad.

La pantalla se apaga mientras la unidad se encuentra en funcionamiento.

La función de desactivar pantalla está activada (página 21).

No es posible utilizar la unidad mediante el control remoto de tarjeta.

Si se activa la función de desactivar pantalla (no hay iluminación), no será posible utilizar el control remoto de tarjeta (página 21).

Reproducción de CD

No es posible insertar el disco.

- Ya hay un disco insertado.

- El disco se insertó a la fuerza al revés o de forma incorrecta.

No se inicia la reproducción.

- Disco defectuoso o sucio.

- Los discos CD-R/CD-RW no son para audio (página 24).

No es posible reproducir archivos MP3/WMA/AAC.

El disco no es compatible con el formato y la versión de MP3/WMA/AAC. Para obtener más información acerca de los discos y formatos que se pueden reproducir, visite el sitio Web de soporte técnico en línea.

Los archivos MP3/WMA/AAC tardan más tiempo en reproducirse que los demás.

El inicio de la reproducción de los siguientes discos tarda algo más de tiempo.

– disco grabado con una estructura de árbol complicada.

– disco grabado en Multi Session.

– disco al que es posible añadir datos.

Los elementos de pantalla no se desplazan.

- En el caso de discos con muchos caracteres, es posible que éstos no se desplacen.

- La opción “Auto Scroll” está “off”.

→Ajuste “Auto Scroll on” (página 21).

→Mantenga presionado (DSPL/SCRL).

Se producen saltos de sonido.

- La instalación no es correcta.

→Instale la unidad en un ángulo inferior a 45° en una parte firme del automóvil.

- Disco defectuoso o sucio.

Los botones de operación no funcionan. El disco no se expulsa.

Presione el botón RESET (página 6).

Recepción de radio

No es posible recibir las emisoras. Hay ruidos que obstaculizan el sonido.

- La conexión no es correcta.

→ Conecte un cable de control de antena motorizada (azul) o un cable de fuente de alimentación auxiliar (rojo) al cable de fuente de alimentación del amplificador de antena del automóvil (solamente cuando el automóvil tenga una antena de FM/AM integrada en el cristal posterior o lateral).

→ Compruebe la conexión de la antena del automóvil.

→ Si la antena motorizada no se extiende, compruebe la conexión del cable de control de la antena motorizada.

No es posible utilizar la sintonización programada.

- Almacene la frecuencia correcta en la memoria.

- La señal de emisión es demasiado débil.

No es posible utilizar la sintonización automática.

- El ajuste del modo de búsqueda local no es correcto.

→ La sintonización se detiene con demasiada frecuencia: ajuste “Local on” (página 21).

→ La sintonización no se detiene en una emisora: ajuste “Local off” (página 21).

- La señal de emisión es demasiado débil.

→ Use la sintonización manual.

Durante la recepción de FM, la indicación "ST" parpadea.

- Sintonice la frecuencia con precisión.

- La señal de emisión es demasiado débil.

→ Ajuste “Mono on” (página 22).

Un programa de FM emitido en estéreo se escucha en monoaural.

La unidad se encuentra en el modo de recepción monoaural.

No es posible reproducir elementos a través de un concentrador USB.

Esta unidad no puede reconocer dispositivos USB a través de un concentrador USB.

No se pueden reproducir elementos.

Un dispositivo USB no funciona.

→ Vuelva a conectarlo.

El dispositivo USB tarda en reproducirse.

El dispositivo USB contiene archivos con una estructura de árbol compleja.

Suena un pitido.

El dispositivo USB se ha desconectado durante la reproducción.

→Antes de desconectar un dispositivo USB, asegúrese de que se ha detenido la reproducción para proteger los datos.

El sonido es discontinuo.

Es posible que la discontinuidad del sonido se deba a una tasa alta de bits de más de 320 kbps.

Mensajes/indicaciones de error

Checking

La unidad está confirmando la conexión de un dispositivo USB.

→Espere mientras finaliza el proceso de confirmación de la conexión.

iPod Communication Error

Debido a una conexión incorrecta, los datos entre la unidad y el iPod no se transfirieron correctamente.

→Vuelva a conectar el iPod y selecciónelo.

Error\*1

• El disco está sucio o se insertó al revés.* ² → Límpielo o insértelo de forma correcta
• Se insertó un disco vacío.
• No es posible reproducir el disco debido a un problema.
  → Inserte otro disco.
• El dispositivo USB no ha sido reconocido automáticamente.
  → Conéctelo nuevamente.
• Presione ▲ para extraer el disco.

Failure (Permanece iluminado hasta que se presiona algún botón.)

La conexión de los altavoces y amplificadores es incorrecta.

→Consulte el manual de instalación de este modelo para revisar la conexión.

Hubs Not Supported

El concentrador USB no es compatible con esta unidad.

Load

El cambiador de CD está cargando el disco.

→Espere hasta que finalice.

Local Seek +/-

El modo de búsqueda local está activado durante la sintonización automática.

NO Device

SOURCE se selecciona sin que esté conectado un dispositivo USB. Se ha desconectado un dispositivo USB o un cable USB durante la reproducción.

→Asegúrese de conectar un dispositivo USB y un cable USB.

NO Disc

No hay ningún disco insertado en el cambiador de CD.

→Inserte discos en el cambiador de CD.

NO Magazine

El cargador de discos no está insertado en el cambiador de CD.

→Inserte el cargador de discos en el cambiador de CD.

NO Music

El disco o dispositivo USB no contiene ningún archivo de música.

→ Inserte un CD de música en esta unidad o en un cambiador de CD con capacidad para reproducir MP3.
→ Conecte un dispositivo USB que contenga algún archivo de música.

NO Track

El elemento seleccionado en el dispositivo USB no contiene ningún álbum/pista.

Not Supported

El dispositivo USB conectado no es compatible.

→ Para obtener más información acerca de la compatibilidad del dispositivo USB, visite el sitio web de soporte técnico.

Offset

Es posible que se haya producido una falla interna.

→ Revise la conexión. Si el indicador de error permanece en pantalla, póngase en contacto con el distribuidor Sony más cercano.

Overload

El dispositivo USB está sobrecargado.

→ Desconecte el dispositivo USB y, a continuación, presione SOURCE para cambiar la fuente.
→ Indica que el dispositivo USB está fuera de servicio, o que hay un dispositivo incompatible conectado.

Read

La unidad está leyendo toda la información de pistas y de álbumes del disco.

→ Espere hasta que finalice la lectura y se inicie la reproducción automáticamente. Es posible que demore más de un minuto en función de la estructura del disco.

Push Reset

No es posible utilizar la unidad de CD, el cambiador de CD o dispositivo USB debido a un problema.

→ Presione el botón RESET (página 6).

Durante la operación de avance o retroceso rápido, llegó al principio o al final del disco, por lo que no es posible continuar.

No se puede mostrar el carácter con la unidad.

*1 Si se produce un error durante la reproducción de un CD, el número de disco del CD no aparece en pantalla.
*2 La pantalla muestra el número del disco que causa el error.

Si estas soluciones no ayudan a mejorar la situación, póngase en contacto con el distribuidor Sony más cercano.

Si entrega la unidad para su reparación a causa de problemas en la reproducción de CD, lleve el disco que se utilizó cuando se produjo el problema.

Overload

http://esupport.sony.com/ES/LA/

http://esupport.sony.com/ES/LA/

http://esupport.sony.com/ES/LA/

http://esupport.sony.com/ES/LA/
