MANUAL DE USUARIO Mustang 46 XP TROY-BILT

Tractor de radio de giro cero con barra de seguridad

Índice

Medidas importantes de seguridad......2

Armado e Instalación 7

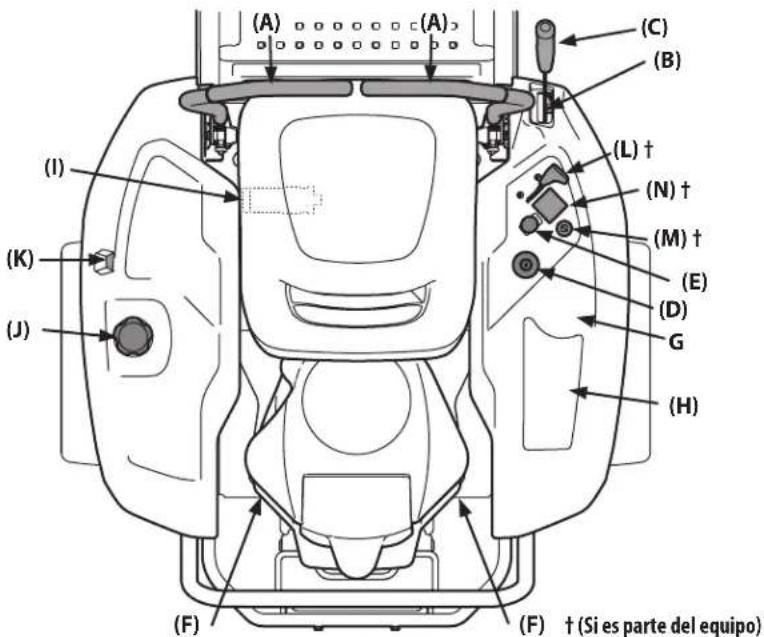

Controles y Funcionamiento 11

Cuidado del producto....15

Piezas/Garantía ......Consulte el suplemento que

se adjunta por separado

ADVERTENCIA

LEA Y CUMPLA TODAS LAS REGLAS Y LAS INSTRUCCIONES DE SEGURIDAD DE ESTE MANUAL ANTES DE INTENTAR OPERAR ESTA MÁQUINA.

EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES PUEDE PRODUCIR LESIONES PERSONALES.

NOTA: Este manual del operador abarca numerosos modelos. Las características pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos y el modelo que se ilustra aquí puede diferir del suyo.

Formulario N.º 769-11540

(5 de octubre de 2016)

Importantes medidas de seguridad

ADVERTENCIA

Este símbolo indica instrucciones de seguridad importantes que, de no seguirse, pueden poner en peligro su seguridad personal y/o material y la de otras personas. Lea y cumpla todas las instrucciones de este manual antes de intentar hacer funcionar esta máquina. El incumplimiento de estas instrucciones puede producir lesiones personales. Cuando vea este símbolo, ITENGA EN CUENTA LAS ADVERTENCIAS!

ADVERTENCIA

Proposición 65 de California

El escape del motor de este producto, algunos de sus componentes y algunos componentes del vehículo contienen o liberan sustancias químicas que el Estado de California considera que pueden producir cáncer, defectos de nacimiento u otros problemas reproductivos.

Los bornes y contactos de la batería, y los accesorios afines contienen plomo y compuestos de plomo, sustancias químicas que el Estado de California considera que pueden producir cáncer y daños en el sistema reproductivo. Lávese las manos después de estar en contacto con estos componentes.

▲ PELIGRO

Esta máquina está diseñada para ser utilizada respetando las medidas de seguridad contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado, un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es capaz de amputar manos y pies y de arrojar objetos. De no respetar las instrucciones de seguridad siguientes, se pueden ocasionar lesiones graves o la muerte.

Funcionamiento general

1. Lea, entienda y cumpla todas las instrucciones incluidas en la máquina y en el (los) manual(es) antes de intentar realizar el montaje de la unidad y utilizarla. Guarde este manual en un lugar seguro para consultas futuras y periódicas, así como para solicitar repuestos.
2. Familiarícese con todos los controles y con el uso adecuado de los mismos. Sepa cómo detener la máquina y desactivar los controles rápidamente.
3. No permita nunca que los niños menores de 14 años utilicen esta máquina. Los niños de 14 años en adelante deben leer y entender las instrucciones de funcionamiento y las normas de seguridad contenidas en este manual y en la máquina y deben ser entrenados y supervisados por un adulto.
4. Nunca permita que los adultos operen esta máquina sin recibir antes la instrucción apropiada.
5. Para tratar de evitar el contacto con las cuchillas o una lesión por un objeto que sea arrojado, mantenga a los observadores, ayudantes, niños y mascotas alejados al menos 75 pies de la máquina mientras está funcionando. Pare la máquina si alguien ingresa a la zona.
6. Inspeccione minuciosamente el área donde utilizará el equipo. Saque todas las piedras, palos, cables, huesos, juguetes y demás objetos extraños que puedan ser recogidos y arrojados por las cuchillas. Los objetos arrojados por la máquina pueden causar lesiones graves.
7. Planifique el patrón de corte, para evitar que la descarga de material se realice hacia los caminos, las veredas, los observadores, etc. Evite además descargar material contra una pared u obstrucción, ya que esto podría hacer que el material descargado rebotara contra el operador.
8. Para protegerse los ojos utilice siempre anteojos o antiparras de seguridad mientras hace funcionar la máquina o mientras le hace ajustes o reparaciones. Los objetos arrojados que rebotan pueden lesionar gravemente los ojos.
9. Utilice zapatos de trabajo resistentes, de suela fuerte, así como pantalones y camisas ajustados. Las prendas sueltas y las alhajas pueden quedar atrapadas en las piezas móviles. Nunca haga funcionar la máquina descalzo o con sandalias.

10. Esté atento a la dirección de descarga de la cortadora y sus accesorios y no los apunte a nadie. Nunca opere la cortadora de césped sin tener bien colocada la cubierta de descarga o el colector de césped.

11. No ponga las manos ni los pies cerca de las piezas rotatorias ni debajo de la plataforma de corte. El contacto con las cuchillas puede amputar manos y pies.

12. Una cubierta de descarga faltante o dañada puede provocar lesiones por contacto con la cuchilla o por objetos arrojados.
13. Detenga las cuchillas al cruzar sendas, senderos o caminos de grava y cuando no corte césped.
14. Tenga cuidado con el tránsito cuando opere cerca de rutas o al cruzarlas. Esta máquina no está diseñada para ser usada en la vía pública.
15. No haga funcionar la máquina si se encuentra bajo los efectos del alcohol o las drogas.
16. Úsela solamente con luz natural o con buena luz artificial.
17. Nunca lleve pasajeros.
18. No use la máquina para remolcar.
19. Retroceda lentamente. Siempre mire hacia abajo y hacia atrás antes y mientras retrocede para evitar accidentes. Esté atento y vigile el funcionamiento del sistema de seguridad que corta la energía de las cuchillas al conducir marcha atrás. Si no funciona correctamente, póngase en contacto con un distribuidor autorizado para que inspeccionen y reparen el sistema de seguridad.
20. Reduzca la velocidad antes de girar. Haga funcionar la máquina de manera uniforme. Evite que funcione de manera errática y a excesiva velocidad.
21. Desacople las cuchillas, ponga el freno de mano, pare el motor y espere hasta que las cuchillas se detengan por completo antes de retirar el colector de césped, vaciar los recortes, destapar el canal, retirar restos de césped o desechos, o hacer cualquier ajuste.
22. Nunca deje la máquina en funcionamiento sin vigilancia. Apague siempre las cuchillas, coloque las palancas de control de transmisión en neutral, coloque el freno de mano, detenga el motor y retire la llave antes de bajarse del vehículo.
23. Tenga mucho cuidado al cargar o descargar la máquina en un remolque o camión. Esta máquina no debe conducirse subiendo o bajando rampas, ya que la máquina podría volcar y provocar lesiones personales graves. La máquina se debe empujar a mano en rampas para cargarla o descargarla correctamente.
24. El silenciador y el motor se calientan y pueden causar quemaduras. No los toque.

25. Revise la holgura superior antes de conducir debajo de ramas bajas, cables, cerramientos de puertas, etc., donde el operador puede golpearse o ser tirado de la máquina, lo que podría resultar en lesiones graves.

26. Desactive los embragues de todos los accesorios, coloque el freno de mano en posición "ON" y mueva las palancas de control de transmisión de lado derecho y lado izquierdo a la posición neutral antes de intentar hacer arrancar el motor.

27. Su máquina está diseñada para cortar césped residencial normal de una altura no mayor a 10 pulgadas. No intente cortar césped demasiado crecido, seco (como un pastizal) ni pilas de hojas secas. El césped o las hojas secas pueden entrar en contacto con el escape del motor y/o acumularse en la plataforma de corte presentando un potencial peligro de incendio.
28. Utilice solamente accesorios e implementos aprobados para esta máquina por su fabricante. Lea, comprenda y siga todas las instrucciones incluidas con el accesorio o implemento aprobado.
29. Los datos indican que los operadores de 60 años y más participan de un gran porcentaje de lesiones relacionadas con tractores cortacésped. Estas personas deben evaluar su capacidad para operar el tractor de manera suficientemente segura para protegerse a sí mismos y a otros de lesiones graves.
30. Si se presentan situaciones que no están previstas en este manual, tenga cuidado y use el sentido común. Póngase en contacto con su representante de atención al cliente para obtener ayuda.

Funcionamiento en pendiente

Las pendientes son uno de los principales factores asociados a los accidentes por pérdida de control y vuelcos que pueden producir lesiones graves o la muerte. Todas las pendientes exigen precaución adicional. Si no puede retroceder por la pendiente o si no se siente seguro, no realice ningún corte.

Para su seguridad, use el indicador de pendientes que se adjunta a este manual para medir la pendiente antes de operar la máquina en una zona inclinada. Si la pendiente es de más de 15°, como se muestra en el medidor, no haga funcionar esta máquina en ese sector o podría causar lesiones graves.

Haga lo siguiente:

1. Corte de forma transversal a la pendiente, no hacia arriba ni hacia abajo. Tenga sumo cuidado al cambiar de dirección en una pendiente.
2. Esté atento a los hoyos, surcos, baches, rocas, y otros objetos ocultos. El terreno desnivelado puede voltear la máquina. El césped alto puede ocultar obstáculos.

3. Conduzca a baja velocidad. Elija una velocidad lo suficientemente baja, de modo que no tenga que detenerse mientras está en la pendiente. Evite hacer arrancar el motor o detenerse en una pendiente. Si los neumáticos no pueden mantener la tracción, desenganche las cuchillas y baje lentamente y con cuidado por la pendiente.

4. Siga las recomendaciones del fabricante sobre los pesos o contrapesos de las ruedas para mejorar la estabilidad.

5. Tenga mucho cuidado con los colectores de césped y otros complementos. Pueden modificar la estabilidad de la máquina.

6. Todos los movimientos en las pendientes deben ser lentos y graduales. No haga cambios bruscos de velocidad o dirección. La aceleración o la reducción repentina de velocidad pueden hacer que el frente de la máquina se levante y vuelque hacia atrás, lo que podría producir lesiones graves.

No haga lo siguiente:

1. No gire en pendiente a menos que sea necesario; si lo hace, gire lentamente cuesta arriba y tenga sumo cuidado al hacerlo.

2. No corte el césped cerca de declives, zanjas o terraplenes. La cortadora puede volcarse repentinamente si una de las ruedas pasa el borde de un acantilado o zanja o si se desmorona un borde.

3. No intente estabilizar la máquina poniendo el pie en el suelo.

4. No utilice colector de césped en pendientes empinadas.

5. No corte el césped húmedo. La falta de tracción puede hacer que patine.

Niños

1. Pueden ocurrir accidentes trágicos si el operador no está atento a la presencia de niños. Por lo general, los niños se sienten atraídos por la máquina y su actividad. No entienden los riesgos ni los peligros. Nunca suponga que los niños permanecerán en el lugar donde los vio por última vez.

a. Mantenga a los niños fuera del área de corte y bajo estricta vigilancia de un adulto responsable además del operador.

b. Esté alerta y apague la máquina si un niño ingresa al área.

c. Para evitar accidentes al retroceder, siempre mire hacia atrás y hacia abajo por si hay niños.

d. Nunca transporte niños, ni siquiera con las cuchillas desactivadas. Podrían caerse y resultar gravemente heridos o interferir con la operación segura de la máquina.

e. Tenga mucho cuidado al aproximarse a las esquinas ciegas, puertas, arbustos, árboles u otros objetos que puedan obstaculizarle la vista de un niño que pudiese correr al encuentro de la máquina.

f. Mantenga a los niños alejados de los motores en marcha o calientes. Pueden sufrir quemaduras con un silenciador caliente.

g. Retire la llave cuando la máquina quede sin vigilancia para evitar el funcionamiento no autorizado.

1. No permita nunca que los niños menores de 14 años utilicen esta máquina. Los niños de 14 años en adelante deben leer y entender las instrucciones de funcionamiento y las normas de seguridad contenidas en este manual y en la máquina y deben ser entrenados y supervisados por un adulto.

Servicio

Manejo seguro de la gasolina:

1. Para evitar lesiones personales o daños materiales tenga mucho cuidado al manipular la gasolina. La gasolina es sumamente inflamable y sus vapores son explosivos. Si se derrama gasolina encima o sobre la ropa se puede lesionar gravemente ya que se podría prender fuego. Lávese la piel y cámbiese de ropa de inmediato.

a. Utilice sólo los recipientes para gasolina autorizados.

b. Nunca llene los recipientes dentro de un vehículo o un camión o un remolque con recubrimiento plástico. Coloque siempre los recipientes en el piso y lejos del vehículo antes de llenarlo.

c. Cuando sea conveniente, retire el equipo a gasolina del camión o remolque y llenelo sobre el suelo. Si esto no es posible, llene el equipo en un remolque con un recipiente portátil, en vez de hacerlo desde un pico dispensador de gasolina.

d. En todo momento, mantenga el pico en contacto con el borde del depósito de combustible o con la abertura del recipiente, hasta terminar la carga. No utilice un dispositivo de apertura/cierre del pico.

e. Apague todos los cigarrillos, cigarros, pipas y otras fuentes de combustión.

f. Nunca cargue combustible en la máquina en un espacio cerrado.

g. Nunca saque la tapa del combustible ni agregue combustible mientras el motor está caliente o en marcha. Deje que el motor se enfrie por lo menos dos minutos antes de volver a cargar combustible.

h. Nunca llene en exceso el depósito de combustible. Llene el tanque no más de ½ pulgada por debajo de la base del cuello del tapón de carga, para dejar espacio para la expansión del combustible.

i. Vuelva a colocar la tapa de la gasolina y ajústela bien.

j. Limpie el combustible que se haya derramado sobre el motor y el equipo. Traslade la máquina a otra zona. Espere 5 minutos antes de arrancar el motor.

k. Para reducir el riesgo de incendio, mantenga la máquina limpia de pasto, hojas y residuos acumulados. Limpie los derrames de aceite o combustible y saque todos los residuos embebidos en combustible.

I. Nunca guarde la máquina o el recipiente de combustible en un espacio cerrado donde haya fuego, chispas o luz piloto, como por ejemplo de calentadores de agua, calefactores de ambientes, hornos, secadores de ropa u otros aparatos a gas.

m. Deje que la máquina se enfríe por lo menos cinco minutos antes de guardarla.

Servicio general

1. Nunca encienda el motor en espacios cerrados o en una zona con poca ventilación. El escape del motor contiene monóxido de carbono, un gas inodoro y letal.

2. Antes de limpiar, reparar o inspeccionar la máquina, compruebe que las cuchillas y todas las piezas móviles se hayan detenido. Desconecte el cable de la bujía y póngalo haciendo masa contra el motor para evitar que se encienda accidentalmente.

3. Controle periódicamente para asegurarse que las cuchillas se detienen completamente aproximadamente cinco (5) segundos después de accionar el control de desacople. Si las cuchillas no se detienen en este lapso, su máquina necesita un servicio profesional de un distribuidor autorizado.

4. Controle periódicamente el funcionamiento del sistema de interbloqueo de seguridad, tal como se describe más adelante en este manual. Si el sistema de interbloqueo de seguridad no funciona correctamente, lleve su máquina a hacerle un servicio profesional de un distribuidor autorizado.

5. Controle las cuchillas y los pernos de montaje del motor a intervalos frecuentes para verificar que estén bien apretados. Además, inspeccione visualmente las cuchillas para detectar la presencia de daños (por ejemplo: desgaste excesivo, abolladuras, rajaduras). Reemplace las cuchillas únicamente por cuchillas de los fabricantes del equipo original (O.E.M.) listados en este manual. El uso de piezas que no cumplen con las especificaciones del equipo original puede resultar en rendimiento inadecuado y puede poner en peligro la seguridad.

6. Las cuchillas de la cortadora son filosas. Envuelva la cuchilla o utilice guantes y extreme las precauciones cuando les haga mantenimiento.

7. Mantenga todos los pernos, las tuercas y los tornillos bien ajustados para asegurarse de que la máquina se encuentra en condiciones seguras de funcionamiento.

8. Nunca altere el sistema de interbloqueo de seguridad u otros dispositivos de seguridad. Controle periódicamente que funcionen correctamente.

9. Después de golpear algún objeto extraño, detenga el motor, desconecte los cables de la bujía y conéctelos a tierra con el motor. Inspeccione minuciosamente la máquina para ver si está dañada. Repare el daño antes de volver a arrancar y operar la máquina.

10. Nunca intente hacer ajustes o arreglos con el motor en marcha.

11. Los componentes del colector de césped y la cubierta de descarga están sujetos a desgaste y daños que podrían dejar expuestas piezas móviles o permitir que se arrojen objetos. Para proteger su seguridad, verifique frecuentemente todos los componentes y reemplácelos inmediatamente sólo por repuestos de los fabricantes del equipo original (O.E.M.) listados en este manual. El uso de piezas que no cumplen con las especificaciones del equipo original puede resultar en rendimiento inadecuado y puede poner en peligro la seguridad.

12. No cambie la configuración del regulador del motor ni acelere demasiado el motor. El regulador del motor controla la velocidad máxima de funcionamiento seguro del motor.

13. Mantenga o reemplace las etiquetas de seguridad y de instrucciones según sea necesario.

14. Respete las normas y reglamentaciones sobre la manera correcta de eliminar gasolina, aceite, etc. para proteger el medio ambiente.

15. Según la Comisión de Seguridad de Productos para el Consumidor de los Estados Unidos (CPSC) y la Agencia de Protección Ambiental de los Estados Unidos (EPA), este producto tiene una vida útil media de siete (7) años ó 270 horas de funcionamiento. Al finalizar la vida útil media haga inspeccionar anualmente esta unidad por un distribuidor de servicio autorizado para cerciorarse de que todos los sistemas mecánicos y de seguridad funcionan correctamente y no tienen excesivo desgaste. Si no lo hace, puede ocasionar accidentes, lesiones o la muerte.

No modifique el motor

Para evitar lesiones graves o la muerte, no modifique el motor de ninguna manera. Si altera la configuración del regulador, el motor se puede desbocar y funcionar a velocidades que no son seguras. Nunca cambie la configuración de fábrica del regulador del motor.

Aviso referido a emisiones

Los motores que están certificados y cumplen con las normas sobre emisiones federales EPA y de California para SORE (Equipos pequeños todo terreno) están certificados para funcionar con gasolina sin plomo común y pueden incluir los siguientes sistemas de control de emisiones: Modificación de motor (EM) y catalizador de tres vías (TWC) si están equipados con esos sistemas.

Cuando sea necesario, los modelos están equipados con líneas de combustible y depósitos de combustible de baja penetración para controlar las emisiones por evaporación. Los modelos para California también pueden incluir un filtro de carbón. Por favor, póngase en contacto con Atención al cliente para obtener información sobre la configuración del control de emisiones por evaporación para su modelo.

Amortiguador de chispas

iADVERTENCIA! Esta máquina está equipada con un motor de combustión interno y no debe ser utilizada en o cerca de un terreno agreste cubierto por bosque, malezas o hierba excepto que el sistema de escape del motor esté equipado con un amortiguador de chispas

que cumpla con las leyes locales o estatales correspondientes (en caso de existir).

Si se utiliza un amortiguador de chispas el operador lo debe mantener en condiciones de uso adecuadas. En el Estado de California, las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de Recursos Públicos de California). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en territorios federales.

Puede conseguir el amortiguador de chispas para el silenciador a través de su distribuidor autorizado de motores más cercano o poniéndose en contacto con el departamento de servicios, P.O. Box 361131 Cleveland, Ohio 44136-0019.

Símbolos de seguridad

En esta página se presentan y describen los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones incluidas en la máquina antes de intentar armarla y hacerla funcionar.

SímboloDescripción
	LEA LOS MANUALES DEL OPERADORLea, entienda y siga todas las instrucciones incluidas en los manuales antes de intentar armar la unidad y hacerla funcionar.
	PELIGRO — CUCHILLAS GIRATORIASNunca lleve pasajeros. Nunca transporte niños, ni siquiera después de haber desconectado las cuchillas.
	PELIGRO — CUCHILLAS GIRATORIASSe recomienda no cortar marcha atrás.
	PELIGRO — CUCHILLAS GIRATORIASNo coloque las manos ni los pies cerca de piezas que giran ni debajo de la plataforma de corte. El contacto con las cuchillas puede amputar manos y pies.
[60A4]	PELIGRO — CUCHILLAS GIRATORIASMire hacia abajo y hacia atrás antes y mientras se desplaza marcha atrás, para evitar un accidente al retroceder.
[C2C0]	ADVERTENCIA - OBJETOS LANZADOSEsta máquina puede recoger y lanzar objetos que pueden causar lesiones personales graves.
	PELIGRO — DISPOSITIVOS DE SEGURIDADMantenga los dispositivos de seguridad (guardas, protectores, interruptores, etc.) en su lugar y funcionando.
	ADVERTENCIA — OBSERVADORESMantenga a los observadores, ayudantes, mascotas y niños por lo menos a 75 pies (23 m.) de la máquina mientras está en funcionamiento.
	ADVERTENCIA — OPERACIÓN EN PENDIENTENo utilice esta máquina en una pendiente mayor de 15°. No corte el césped subiendo y bajando la pendiente. Corte de forma transversal en pendientes no mayores de 15°. Evite realizar giros abruptos. Conduzca a baja velocidad. Si la máquina se para mientras sube la pendiente, pare las cuchillas y retroceda lentamente para abajo.
[X87X]	ADVERTENCIA— SUPERFICIE CALIENTELas piezas del motor, especialmente el silenciador, se recalientan durante la operación. Deje que el motor y el silenciador se enfríen antes de tocarlos.
	PELIGRO — CUCHILLAS GIRATORIASPara reducir el riesgo de lesiones, mantenga alejados manos y pies. No haga funcionar sin que la tapa de descarga o el colector de césped se encuentren en el lugar que corresponde. Si están dañados, reemplácelos inmediatamente.
[4XST] [507K]	ADVERTENCIA — RIESGO DE INCENDIODEje que la máquina se enfríe antes de cargar combustible o almacenarla.
[BZXG]	ADVERTENCIA — RIESGO DE INCENDIONo conduzca sobre pilas de hojas secas o pasto alto.
	ADVERTENCIA — RIESGO DE INCENDIONo permita que se acumulen residuos. La acumulación de desechos puede dar lugar a un incendio.

IADVERTENCIA! Su Responsabilidad. Sólo permita que usen esta máquina eléctrica las personas que lean, comprendan y respeten las advertencias e instrucciones que aparecen en este manual y en la máquina.

¡GUARDE ESTAS INSTRUCCIONES!

ADVERTENICALS pendentes son uno de los principales factores asociados a los accidentes por turnbos y vuelcos que pueden producir lesiones graves o la muerte. No utilice la máxima en pendentes de más de 15°. Todas las pendientes exigen precución adicional. Si no purde recorder por la pendiente o si no se siente seguro, no realice mingun corne. Simpre coree hacia arriba y hacia abajo de las pendientes, nunca de manera transversal.

1. Si hay una separación debajo del indicador, la pendiente es desmásico empínda para operar con seguidad (vea Ia Figura 2 anterior).
   (vea las Figuras 1 y 2).
   poste, un edificio, un cerco, un abdol, etc.)
2. Aliinee uno de los dos lados del indicador de pendiente con el objeto (vea las Figuras 1 y 2).
3. Aliuste el indicador hacia arriba o hacia abiolo hasta que la esquina izquierda tongue la pendiente
4. Ubique un objeto vertical què este sobre la pendiente o detras de la misma (por ejemplo, un
5. Retire esta página y plieguela por la línea de guiones.
   Para comparabar la pendiente, proceda de la siguiente manera:
   iuse ESTE INDICADOR DE PENDIENTE PARA DETERMINAR SI UNA PENDIENTE ES DEMASIAJO EMPINADA PARA OPERAR CON SEGURIDADI! nes a 15°
   L'înea de quinongs

Figuera 2Figuera 1

(ACERTAR) (DEMASIADO EMPIANADA) Pendiente de 15° 15° Slope Indicator de pendiente

Armado e Instalación

2

Muchas gracias

Gracias por comprar este producto. Ha sido cuidadosamente diseñado para brindar excelente rendimiento si se lo hace funcionar y se lo mantiene correctamente.

Por favor lea todo este manual antes de hacer funcionar el equipo. El manual le indica cómo configurar, hacer funcionar y mantener la máquina de manera fácil y segura. Por favor asegúrese de que usted, y cualquier otra persona que utilice la máquina, siga atentamente y en todo momento las medidas de seguridad recomendadas. De lo contrario, se podrían producir lesiones personales o daños materiales.

Toda la información contenida en este manual hace referencia a la información más reciente sobre el producto que está disponible al momento. Revise el manual frecuentemente para familiarizarse con la máquina, sus características y su funcionamiento. Por favor, tenga en cuenta que este Manual del Operador puede abarcar una variedad de especificaciones para productos de diversos modelos. Es posible que las características y funciones incluidas y/o ilustradas en este manual no se apliquen a todos los modelos. Nos reservamos el derecho de modificar las especificaciones de los productos, diseños y equipos sin previo aviso y sin generar responsabilidad por obligaciones de ningún tipo.

Si corresponde, la información sobre las prueba de potencia utilizada para determinar la potencia nominal del motor equipado en esta máquina se puede consultar en www.opei.org o en el sitio web del fabricante del motor.

Si tiene algún problema o duda con respecto a esta máquina, llame a su distribuidor de servicio local autorizado o póngase en contacto directamente con nosotros. Queremos garantizar su entera satisfacción en todo momento.

En este manual, todas las referencias al lado derecho o izquierdo de la máquina se hacen observándola desde la posición de operación.

Contenido del cajón

- Tractor de radio de giro cero (1) - Manual del Operador (1) - Manual del Operador del Motor (1)

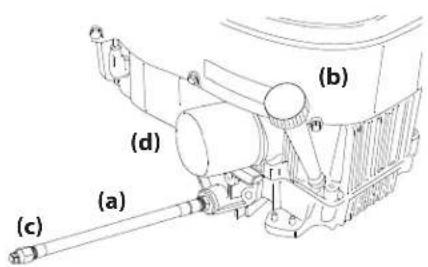

• Tubo de drenaje del aceite (1)

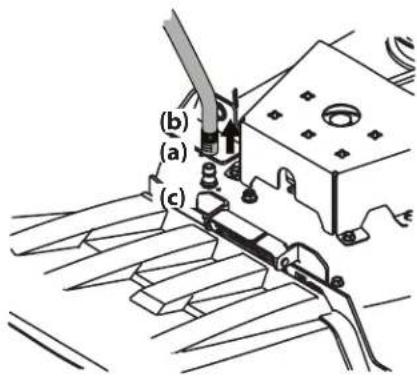

Acoplador de manguera para lavado de plataforma (1)

Paquete de elementos de ferretería (1)

Nota: Este manual del operador abarca numerosos modelos. Las características del tractor pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos de tractor y la máquina que se ilustra aquí puede diferir de la suya.

Nota: Las referencias que contiene este manual sobre los lados derecho o izquierdo y trasero o delantero del tractor se hacen siempre desde la posición de operación. Las excepciones, si las hubiere, serán especificadas.

Preparación del tractor

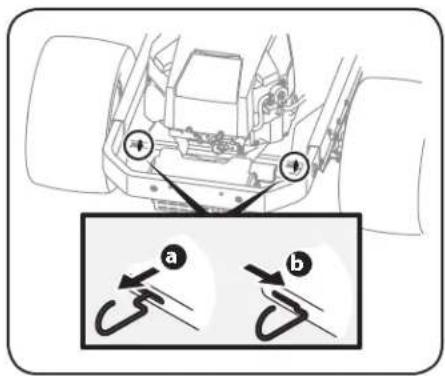

Movimiento manual del tractor

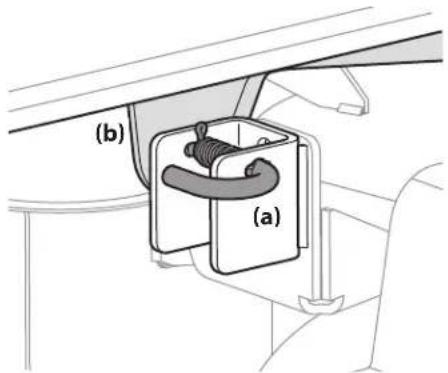

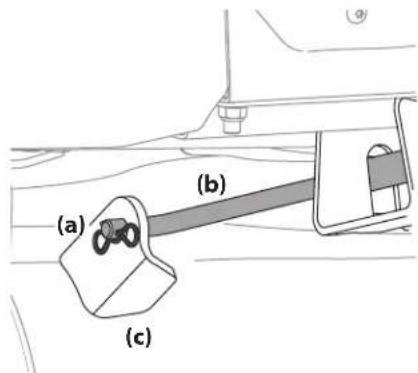

1. Enganche las varillas de derivación de la transmisión, una a cada lado del tractor, para mover el tractor manualmente sin ponerlo en marcha. Las varillas de derivación de la transmisión están ubicadas en la parte trasera del tractor, justo en el interior de las ruedas traseras. Enganche las varillas de derivación tirando de cada una hacia afuera (a) y hacia la derecha (b) para trabarlas en su lugar. Consulte Figura 2-1.

1. Después de mover el tractor, desenganche las varillas de derivación invirtiendo los pasos. Consulte Figura 2-1.
2. Retire el adaptador del pico del sistema de lavado de la plataforma de la bolsa manual y guárdelo para uso futuro.

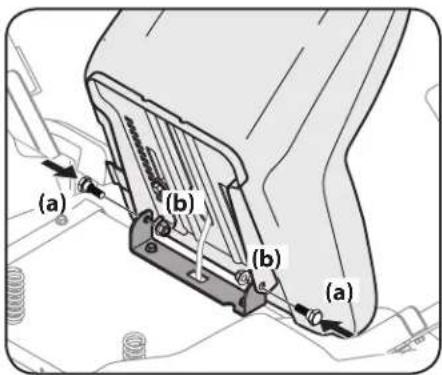

Instale el asiento del operador

Para instalar el asiento proceda de la siguiente manera:

Nota: El asiento se envía con el interruptor de asiento y el contenedor del asiento acoplados.

1. Corte cualquiera de las tiras que fijan el conjunto del asiento y las palancas de control de la transmisión al tractor. Quite cualquier material de empaque.
   Nota: Tenga cuidado para no cortar el cableado que conecta el asiento al interruptor del asiento.

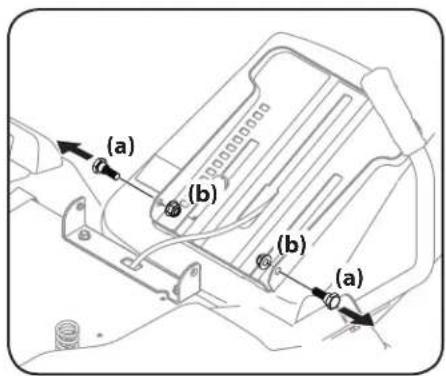

2. Quite los dos tornillos con reborde (a) y las tuercas de seguridad (b) del contenedor del asiento, tal como se muestra en la Figura 2-2.

(a) (b) (b) (a)

Figura 2-2

1. Gire el asiento hasta la posición deseada y asegúrelo en su lugar con los tornillos de reborde (a) y las tuercas de seguridad (b) que extrajo antes. Tenga cuidado de no doblar o dañar el cableado mientras instala el asiento. Consulte Figura 2-3.

(a) (b) (b) (a)

Figura 2-3

Nota: Asegúrese de empujar el cable excedente del cableado para que ingrese en el orificio de la caja del asiento antes de continuar.

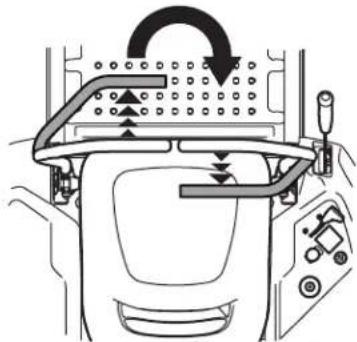

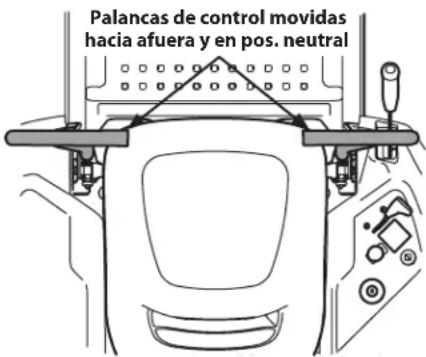

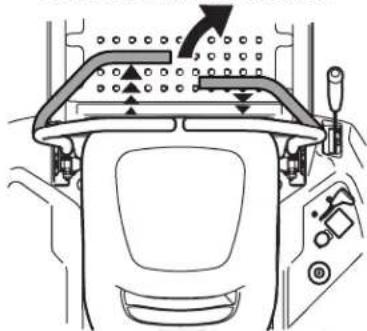

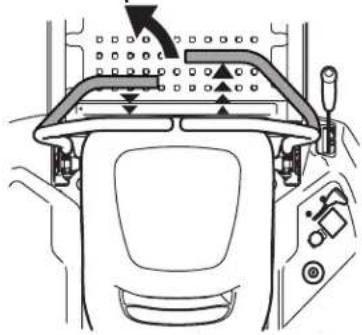

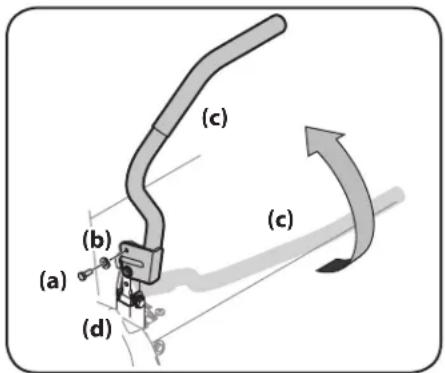

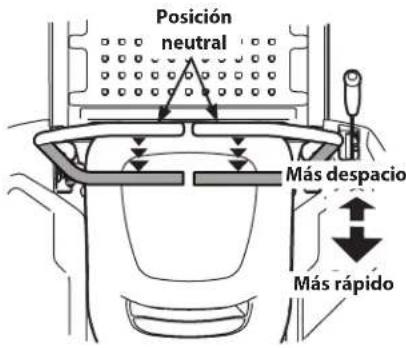

Coloque las palancas de control de la transmisión en posición

Las palancas de control de la transmisión del tractor se bajan para el envío. Los tornillos hexagonales y arandelas planas que normalmente aseguran las palancas de control en su posición de funcionamiento están en un paquete de herrajes dentro de la bolsa de su manual. Las palancas de control se deben volver a colocar en su posición para hacer funcionar el tractor. Para volver a colocar las palancas de control en posición de operación haga lo siguiente:

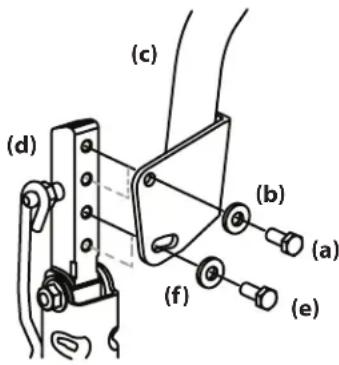

1. Retire los tornillos hexagonales (a) y las arandelas planas (b) del paquete de elementos de ferretería de la bolsa del manual. Consulte.

1. Levante y gire esa palanca de control (c) hacia arriba hasta que el orificio ranurado del soporte de la palanca de control (c) quede alineado con uno de los orificios del soporte de pivote (d). Consulte Figura 2-4.
2. Deslice la arandela plana (b) hacia el tornillo hexagonal (a). Desde afuera, inserte el tornillo hexagonal (a) con arandela (b) a través de la ranura de la palanca de control (c) y el orificio del soporte de pivote (d). Consulte Figura 2-4. Ajuste el tornillo con una llave de 12 " pero no lo ajuste completamente.
3. Observe la posición relativa de la palanca de control (c) respecto del soporte de pivote (d), luego repita los pasos precedentes para reubicar la otra palanca de control (c) en aproximadamente la misma posición.

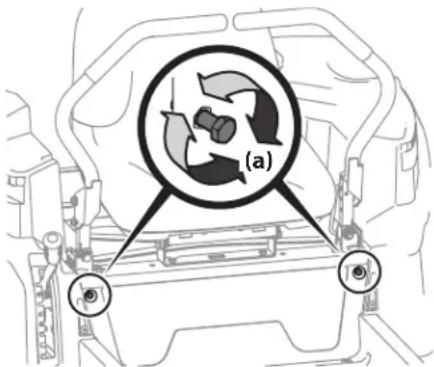

Nota: Ajuste bien los tornillos (a) para evitar que las palancas de control (c) se deslicen fuera de su posición.

1. Consulte las instrucciones para el ajuste final de las palancas en la sección Cuidado del producto bajo el título "Ajuste de las palancas de control de la transmisión".

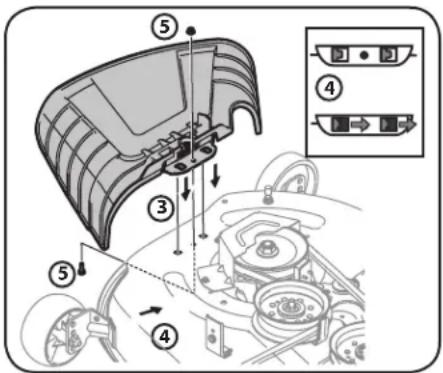

Baje el deflector del canal de descarga de la plataforma

ADVERTENCIA

Nunca opere la plataforma de corte sin el deflector del canal de descarga instalado y en posición baja.

Nota: Para los modelos con plataformas de 46", 50" y 54", continúe con el paso 6.

1. Retire las chavetas que están sujetas con una unión con cierre al soporte del canal.

2. Retire la tuerca de seguridad con brida y el tornillo hexagonal de la plataforma.

3. Ubique el deflector del canal en la plataforma; asegúrese de insertar las lengüetas de dicho deflector en los orificios de la plataforma. Consulte Figura 2-5.

1. Después de colocar las lengüetas en la plataforma, deslice el deflector del canal hacia la parte posterior del tractor hasta que el orificio del perno que está en el deflector del canal quede alineado con el orificio de la plataforma. Consulte Figura 2-5.
2. Sujete el deflector del canal en su lugar con la tuerca de seguridad con brida y el tornillo hexagonal que se extrajeron en el paso 2. Ajústelos con un par de torsión de 102-124 pulg. libras Consulte Figura 2-5.

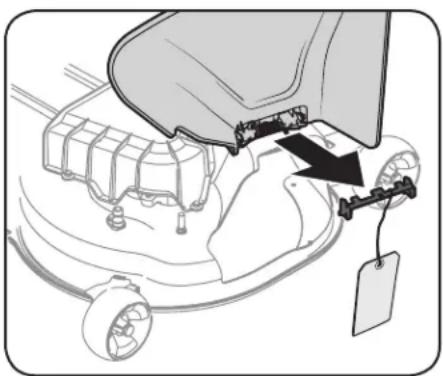

3. En los modelos con plataformas de 46", 50" y 54", el canal se envía sujetado con un soporte de tope que lo sostiene en posición vertical. Se deben extraer los soportes de tope antes de hacer funcionar el tractor.
4. Sosteniendo el canal deflector totalmente hacia arriba, extraiga la trab de seguridad. Baje el canal deflector y descarte la trab de seguridad. Consulte Figura 2-6.

Ajuste de las ruedas de calibración delanteras

ADVERTENCIA

Mantenga las manos y los pies alejados de la abertura de descarga de la plataforma de corte.

Nota: Las ruedas de la plataforma constituyen un mecanismo para el cuidado del césped y no fueron diseñadas para soportar el peso de la plataforma de corte. Mueva el tractor a una superficie firme y nivelada, preferentemente sobre el pavimento, y realice lo siguiente:

1. Controle la presión de los neumáticos, asegúrese que es la correcta e igual en todos los neumáticos.

2. Asegúrese de que la plataforma está nivelada, de atrás hacia adelante y de lado a lado. Consulte en la sección Mantenimiento y ajustes la información e instrucciones para nivelar la plataforma.

3. Seleccione la posición de altura de la plataforma de corte colocando la palanca de elevación de la plataforma en la configuración de altura de corte normalmente deseada.
4. Controle si las ruedas están en contacto con la superficie de abajo o si hay excesiva separación. Las ruedas de la plataforma deben tener entre ¼ y ½ pulgada de separación respecto del suelo. Proceda como se indica a continuación para ajustar las ruedas:

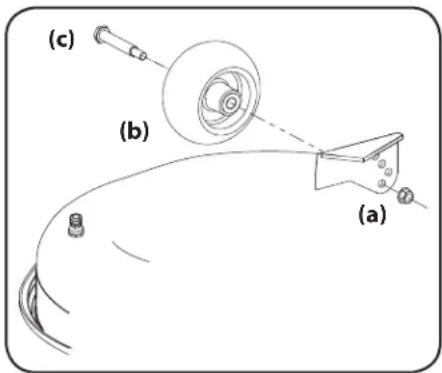

a. Retire la tuerca de seguridad (a) que fija uno de los tornillos con reborde (c) de las ruedas de calibración delanteras (b) a la plataforma. Retire la rueda de calibración (b) y el tornillo con reborde (c). Consulte Figura 2-7.

b. Inserte el tornillo con reborde en uno de los cuatro orificios de posicionamiento, en el del soporte de rueda de calibración delantera que dé a la rueda de calibración, una separación de ¼½" del suelo.

c. Observe el orificio de posicionamiento de la rueda que acaba de ajustar y ajuste la otra rueda de calibración delantera en el orificio de posicionamiento respectivo del otro soporte de rueda de calibración delantera de la plataforma.

Nota: Consulte Ajuste de la plataforma en la sección Mantenimiento y ajustes de este manual donde encontrará instrucciones más detalladas sobre varios ajustes de la plataforma.

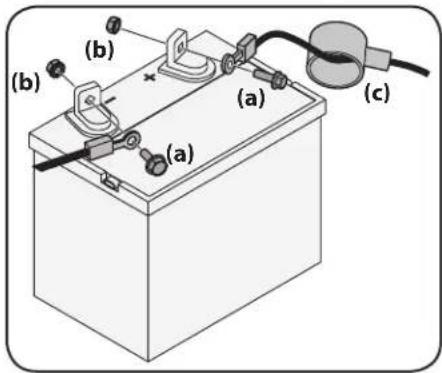

Conexión de los cables de la batería

ADVERTENCIA

Advertencia de la Proposición 65 de California: Los bornes y contactos de la batería, y los accesorios afines contienen plomo y compuestos de plomo, sustancias químicas que el Estado de California considera que pueden producir cáncer y daños en el sistema reproductivo. Lávese las manos después de estar en contacto con estos componentes.

PRECAUCIÓN

Cuando coloque los cables de la batería, conecte siempre primero el cable POSITIVO (rojo) a su borne, y a continuación el cable NEGATIVO (negro).

Por razones relacionadas con el envío, los dos cables de la batería de su equipo se pueden haber dejado desconectados de los terminales en fábrica. Para conectar los cables de la batería, proceda de la siguiente manera:

Nota: El borne positivo de la batería está marcado como Pos (+). El borne negativo de la batería está marcado como Neg (-).

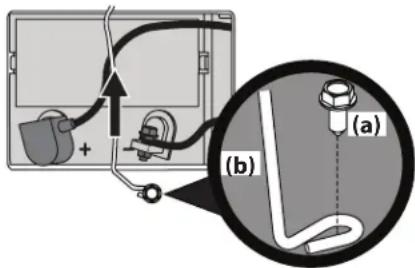

1. Retire la cubierta plástica, si está presente, del borne positivo de la batería y una el cable rojo al borne positivo de la batería (+) utilizando el perno (a) y la tuerca hexagonal (b). Consulte Figura 2-8.

1. Retire la cubierta plástica, si está presente, del borne negativo de la batería y una el cable negro al borne negativo de la batería (-) utilizando el perno (a) y la tuerca hexagonal (b). Consulte Figura 2-8.

2. Coloque el capuchón de goma rojo (c) sobre el borne positivo de la bateria para protegerlo contra la corrosión.

Nota: Si la batería se pone en funcionamiento después de la fecha indicada en su parte superior o al costado de la misma, cárguela siguiendo las instrucciones de la sección Cuidado del producto antes de operar el tractor.

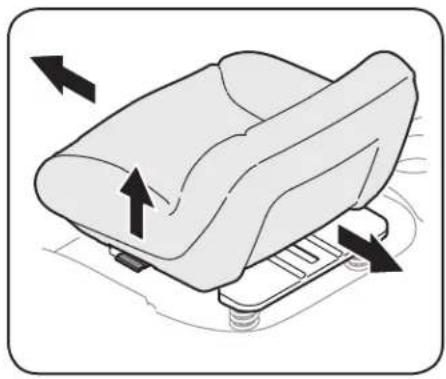

Ajuste del asiento

Para ajustar la posición del asiento, tire hacia arriba y mantenga levantada la palanca de ajuste del asiento. Deslice el asiento hacia adelante o hacia atrás hasta la posición deseada; luego suelte la palanca de ajuste. Asegúrese de que el asiento esté fijo en su posición antes de operar el tractor. Consulte Figura 2-9.

Llenado de combustible

Llene el depósito (situado al costado del motor, del lado izquierdo de la cortadora de césped) con gasolina normal sin plomo, de grado adecuado. Cuando el depósito de combustible llegue a la altura de una pulgada de la parte superior del depósito, deténgase, NO LLENE EL DEPÓSITO EN EXCESO. Debe quedar espacio para la dilatación de la gasolina.

Notas

Controles y Funcionamiento

(A) (A) (C) (B) (L) † (N) † (M) † (E) (D) G (H) (I) (K) (J) (F) (F) † (Si es parte del equipo)

Figura 3-1

Nota: Este manual del operador abarca numerosos modelos. Las características del tractor pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos de tractor y la máquina que se ilustra aquí puede diferir de la suya.

Nota: Las referencias a IZQUIERDA, DERECHA, ADELANTE Y ATRÁS indican esa posición desde el asiento del operador en el tractor, mirando hacia adelante.

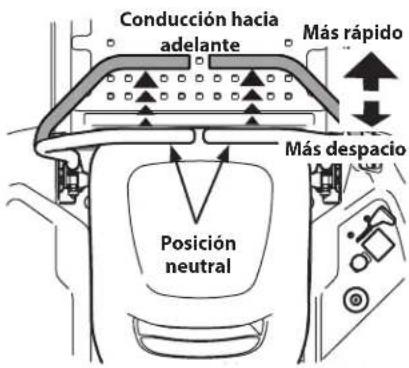

Palancas de control de transmisión LADO DERECHO y LADO IZQUIERDO (A)

Las palancas de control de la transmisión del LADO DERECHO y del LADO IZQUIERDO se encuentran a cada lado del asiento del operador. Estas palancas abisagradas giran hacia afuera, hacia el espacio abierto, para permitir al operador sentarse en el asiento del tractor o descender del mismo. Las palancas de control de la transmisión deben estar totalmente abiertas y en posición neutra para hacer arrancar el motor del tractor. Cuando las palancas control de la transmisión están completamente hacia afuera, también se activa el freno de mano.

Cada palanca de control de la transmisión controla la transmisión respectiva. En consecuencia, estas palancas controlan todos los movimientos del tractor. La conducción del tractor y la realización de maniobras con estas palancas de control difieren mucho de las funciones respectivas de los tractores convencionales, y es necesario practicar para poder dominar las mismas. Consulte la Sección Funcionamiento para obtener instrucciones sobre el uso de las palancas de control de la transmisión.

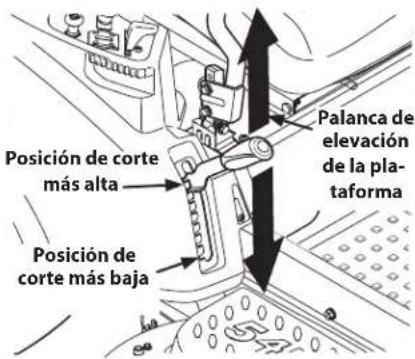

Posicionamiento de la altura de la plataforma (B)

El posicionamiento de la altura de la plataforma consiste en ocho muescas de posición ubicadas en la parte delantera/derecha de la consola. Cada muesca corresponde a ½" de variación en la posición de la altura de la plataforma desde 1-½" en la muesca más baja hasta 4" en la muesca más alta.

Manija de elevación de la plataforma (C)

La manija de elevación de la plataforma se encuentra en la parte delantera/derecha de la consola, y se utiliza para levantar y bajar la plataforma de la cortadora de césped.

Tire de la manija de elevación de la plataforma hacia la izquierda para sacarla de la muesca de posición y empuje hacia abajo para bajar la plataforma o hacia arriba para elevarla. Cuando alcance la altura deseada, mueva la manija de elevación de la plataforma hacia la derecha para que encaje totalmente en la muesca de posición.

Módulo de encendido (D)

ADVERTENCIA

Nunca deje la máquina en funcionamiento sin vigilancia. Siempre desconecte la toma de fuerza (PTO), ponga el freno de mano, pare el motor y retire la llave, para evitar que el motor arranque accidentalmente.

El módulo de encendido está ubicado en el guardabarros izquierdo del tractor cortacésped si se sienta en la posición del operador, adyacente al control del acelerador/cebador.

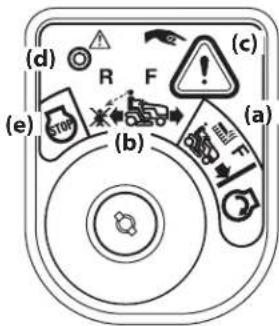

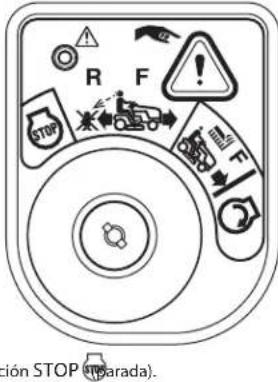

Módulo de encendido con modo de precaución marcha atrás (si está incluido)

Para hacer arrancar el motor, inserte la llave en el interruptor de encendido y gírela hacia la derecha a la posición START (encendido). Suelte la llave en la posición MODO DE CORTE NORMAL cuando el motor haya arrancado. Para detener el motor, gire la llave de encendido hacia la izquierda a la pos

R F STOP STOP STOP (parada).

PRECAUCIÓN

Antes de hacer funcionar el tractor cortacésped, consulte tanto Interruptores de bloqueo de seguridad como Arranque del motor en la sección Funcionamiento de este manual para ver instrucciones detalladas sobre el módulo del interruptor de encendido y cómo operar el tractor cortacésped en MODO DE PRECAUCIÓN MARCHA ATRÁS

3

Módulo del interruptor de contacto (si está equipado)

El interruptor de encendido tiene tres posiciones:

STOP (parada) se apagan el motor y el sistema eléctrico.

RUN (funcionamiento) se activa el sistema eléctrico del tractor cortacésped.

START (arranque) motor de arranque enciende el motor. Suelte la llave apenas arranca el motor.

Nota: Para evitar el arranque accidental y/o la descarga de la batería, quite la llave del interruptor de encendido cuando el tractor cortacésped no se encuentra en uso.

Interruptor de la toma de fuerza (PTO) (E)

El interruptor de la PTO está ubicado en la consola del lado derecho.

El interruptor de la toma de fuerza (PTO) hace funcionar el embrague eléctrico de toma de fuerza (PTO) montado en la base del cigüeñal del motor. Tire de la perilla del interruptor hacia arriba para conectar el embrague de la toma de fuerza (PTO), o empuje la perilla hacia abajo para desactivar el embrague.

Al hacer arrancar el motor, el interruptor de la toma de fuerza (PTO) debe estar en posición "OFF" (apagado).

Varillas de derivación de transmisión (F)

Las varillas de derivación de la transmisión (una para cada transmisión, lado derecho y lado izquierdo) están ubicadas en la parte trasera del tractor, justo dentro de cada rueda trasera.

Cuando están engranadas, las dos varillas abren una derivación dentro de las transmisiones hidrostáticas, lo cual permite empujar el tractor a mano a lo largo de distancias cortas. Consulte la sección Armado e Instalación para obtener instrucciones sobre el uso de la función de derivación.

PRECAUCIÓN

Nunca remolque su tractor. Si se remolca el tractor con las ruedas traseras apoyadas en el suelo se pueden causar daños graves a las transmisiones.

Portavasos (G)

El portavasos está ubicado en el medio de la consola del lado derecho.

Bandeja de almacenamiento (H)

La bandeja de almacenamiento está ubicada en la parte posterior de la consola del lado derecho.

Palanca de ajuste del asiento (I)

La palanca de ajuste del asiento está ubicada debajo del asiento. La palanca de ajuste del asiento permite ajustar el asiento del operador hacia adelante o hacia atrás. Consulte la sección Montaje y Configuración para ver instrucciones sobre el ajuste de la posición del asiento.

Tapa del depósito de combustible (J)

El tapón del depósito de combustible está ubicado cerca de la parte media de la consola del lado izquierdo. Gire el tapón aproximadamente 14 de vuelta y tire hacia arriba para extraerlo. El tapón del combustible está amarrado al tractor para impedir que se pierda. No intente retirar el tapón del tractor. Llene el depósito hasta la base del cuello de llenado, dejando un poco de espacio en el depósito para la dilatación del combustible. No llene en exceso el depósito de combustible.

Empuje el tapón hacia abajo sobre el cuello de llenado del depósito de combustible y gire ¼ de vuelta en sentido de las agujas del reloj para ajustarlo. Siempre vuelva a colocar el tapón de combustible bien ajustado en el depósito después de quitarlo.

ADVERTENCIA

Nunca recargue el depósito de combustible si el motor está en funcionamiento. Si el motor está caliente por haber funcionado hasta hace poco, déjelo enfriar varios minutos antes de cargar combustible. La gasolina es muy inflamable y podría salpicar el motor y causar un incendio.

Visor del nivel de combustible (K)

El visor del nivel de combustible está ubicado en la parte exterior izquierda de la consola del lado izquierdo y muestra el nivel de combustible que queda en el depósito de combustible.

Palanca de control del acelerador/cebador o control del acelerador (L)

Control del acelerador/cebador (si está equipado)

El control del acelerador/cebador está ubicado en la consola del lado derecho. Cuando se lo coloca en determinada posición, se mantiene una velocidad de motor uniforme.

• Empuje la manija de control del acelerador/cebador hacia adelante para aumentar la velocidad del motor. El tractor está diseñado para que funcione con el control del acelerador/cebador en posición de velocidad rápida (aceleración máxima) cuando se conduce el tractor y se engancha la plataforma de la cortadora.
• Tire de la manija de control del acelerador/cebador hacia atrás para reducir la velocidad del motor.
• Cuando arranque el motor, empuje la manija de control totalmente hacia adelante en la posición "CHOKE" (cebador).
• Después de hacer arrancar y calentar el motor, mueva la manija de control hacia atrás hasta que sienta que pasa el bloqueador del cebador.

Control del acelerador (si está equipado)

El control del acelerador está ubicado en la consola del lado derecho. Cuando se lo coloca en determinada posición, se mantiene una velocidad de motor uniforme.

Empuje la palanca de control del acelerador hacia adelante para aumentar la velocidad del motor. El tractor está diseñado para funcionar con el control del acelerador en posición rápida (aceleración máxima) cuando se conduce el tractor y la plataforma del tractor está activada.

Tire de la palanca de control del acelerador hacia atrás para reducir la velocidad del motor.

Control del cebador (si está equipado) (M)

El control del cebador está ubicado en la consola del lado derecho. El control del cebador controla la posición del cebador del motor. Tire de la perilla hacia afuera para cebar el motor; empuje la perilla hacia adentro para abrir el cebador.

Medidor horario (N †)

LCD avisador de servicio y medidor horario (si está equipado)

Cuando se gira la llave de encendido de la posición STOP (detención), pero no a la posición START (arranque), el LCD avisador de servicio y medidor horario mostrará brevemente la tensión de la batería, seguido de las horas acur

日 1/10

Nota: Las horas de funcionamiento del tractor se registran cada vez que se gira la llave de la posición STOP (detención), independientemente de si el motor arranca.

El avisador de servicio le recuerda al operador los intervalos de mantenimiento para cambiar el aceite del motor, el servicio del filtro de aire, advertencias de poca presión y poca batería.

Cambiar el aceite

El LCD mostrará las letras "CHG" (cambiar), seguidas de las letras "OIL" (aceite), seguidas de las letras "SOON" (pronto), y luego finalmente seguidas por el tiempo acumulado del medidor. "CHG/OIL/SOON/TIME" se alternarán en la pantalla durante 7 minutos después de que el medidor llegue a 50 horas. Este intervalo del avisador de servicio de aceite se producirá cada 50 horas. Antes de que finalice el intervalo, cambie el de aceite del motor según se indica en este Manual del operador del motor.

Poco aceite

Nota: La función "low oil pressure" (presión baja de aceite) solo funciona si el motor tiene un interruptor de presión de aceite.

Las letras "LO" (nivel bajo) seguidas de las letras "OIL" (aceite), seguidas luego del tiempo acumulado del medidor indicarán que el motor tiene poca presión de aceite. Esto es común cuando se enciende un motor. El indicador permanecerá activo hasta que el motor acumule presión suficiente después del encendido. Si permanece encendido con el motor a velocidad máxima y después de algunos minutos de funcionamiento, detenga el tractor inmediatamente y revise el nivel de aceite del motor, según se indica en el Manual del operador del motor. Si el nivel de aceite es bajo, agregue aceite como se indica en el Manual del operador del motor. Si el nivel de aceite es correcto y el indicador permanece encendido, póngase en contacto con un distribuidor de servicio autorizado.

Poca batería

Durante el arranque, se visualiza fugazmente el voltaje de la batería y luego cambia a horas acumuladas. Aparecen las letras "LO" (nivel bajo), seguidas de las letras "BATT" (batería), seguidas luego del tiempo acumulado del medidor, "LO/BATT/TIME" se muestra en la pantalla LCD cuando la tensión cae por debajo de 11,5 voltios. Cuando esto ocurre, significa que se debe cargar la batería o que el sistema de carga del motor no genera suficiente amperaje. Cargue la batería como se indica en la sección Cuidado del producto de este manual o haga controlar el sistema de carga por su distribuidor de servicio local.

Mantenimiento del filtro de aire

Aparecen las letras "CLN" (limpiar), seguidas de las letras "AIR" (aire), seguidas por "FILT", seguidas luego del tiempo acumulado del medidor. "CLN/AIR/FILT/TIME" se alternarán en la pantalla durante 7 minutos después de que el medidor llegue a 25 horas. Este intervalo del avisador de servicio del filtro de aire será cada 25 horas. En intervalos comunes con el servicio del aceite, aparece el mensaje del aceite primero seguido por el mensaje del filtro de aire.

LCD avisador de servicio y medidor horario con Bluetooth® (si está equipado)

Conecte su avisador de servicio y medidor horario activado por Bluetooth ^ a su teléfono inteligente descargando la aplicación para su dispositivo Android o iOS compatible con Bluetooth ^ .

Bluetooth® V10

El panel de

instrumentos de mantenimiento automatizado y el registro de la aplicación le ayudarán a mantener la máquina funcionando al máximo rendimiento y a proteger su inversión al mantener un registro total de las horas de uso del equipo durante toda su vida útil.

Reciba notificaciones de alerta cuando llegue el momento de realizar las tareas de mantenimiento esenciales. El panel de instrumentos proporciona supervisión en tiempo real e indica cuándo es el momento de revisar o cambiar el aceite, el filtro de aire, las cuchillas o la batería. La aplicación también le permite ubicar y contactar centros de servicio, acceder a instrucciones paso a paso para realizar mantenimiento de rutina y comprar piezas de repuesto directamente desde su dispositivo móvil.

Simplemente descargue la aplicación y siga las instrucciones rápidas paso a paso sobre cómo sincronizar su dispositivo móvil con el equipo.

Funcionamiento

Seguridad general

• RECIBA LAS INSTRUCCIONES - Lea este manual del operador en su totalidad. Aprenda a usar esta máquina DE MANERA SEGURA. No se arriesgue a quedar expuesto a LESIONES o a la MUERTE. Solamente se debe permitir operar este tractor a quienes se hayan familiarizado a fondo con el uso del mismo.
• Antes de hacer arrancar el motor o de empezar a operar, familiarícese con los controles. El operador debe estar en el asiento del operador. El interruptor de la toma de fuerza (PTO) debe estar en posición desenganchada y las palancas de control de transmisión del lado derecho y del lado izquierdo totalmente hacia afuera, en posición neutra.
• Mantenga todos los protectores en su lugar. Manténgase alejado de las piezas móviles.
• ¡NO SE PERMITE TRASLADAR PERSONAS EN EL TRACTOR! Mantenga a todas las personas y las mascotas a una distancia segura de la máquina. Siempre mire hacia atrás y hacia abajo a ambos lados del tractor antes de desplazarse marcha atrás.

• NO oriente la descarga de la cortadora hacia la gente.

• En lo posible evite las pendientes. Nunca opere en pendientes mayores de 15°. Las pendientes con mayor inclinación presentan condiciones de operación peligrosas. Los tractores pueden voltearse.

• Antes de dejar el asiento del operador: Desconecte la toma de fuerza (PTO), mueva las palancas de control de la transmisión del lado derecho y del lado izquierdo totalmente hacia afuera en posición neutra, apague el motor y quite la llave de encendido. Antes de realizar el mantenimiento o la limpieza de la máquina, espere hasta que cese totalmente el movimiento.
• Opere las palancas de control de transmisión de forma pareja y evite realizar movimientos bruscos con estas al hacer arrancar el motor y al detenerse. Sujete bien las palancas de control de la transmisión.
• Sea cuidadoso al operar cerca de rutas. Detenga el movimiento del tractor y espere a que pasen los vehículos antes de operar a lo largo de la ruta.
• No haga funcionar el tractor sin la plataforma de la cortadora. Si se quita la plataforma varía el equilibrio del tractor y éste podría voltearse.
• Evite operar en superficies de tracción inestables; tenga extrema precaución si la superficie es resbaladiza.
• Reduzca la velocidad antes de girar y deténgase completamente antes de cualquier maniobra de giro cero.
• No detenga ni estacione el tractor sobre materiales combustibles tales como pasto u hojas secas, desechos, etc.
• No llene el tanque de combustible con el motor en funcionamiento o si el mismo está caliente. Deje enfriar el motor varios minutos antes de la recarga de combustible. Apriete el tapón de combustible con firmeza.

Antes de hacer funcionar el tractor

• Antes de hacer funcionar el tractor, lea este manual con atención para familiarizarse con el funcionamiento de todos los instrumentos y controles. El manual se preparó con la finalidad de ayudarlo a hacer funcionar y mantener el tractor eficientemente.
• Se certifica que este motor funciona únicamente con gasolina sin plomo, nueva y limpia. Para obtener el mejor resultado, llene el depósito de combustible únicamente con gasolina sin plomo limpia y fresca, en un surtidor que indique un octanaje igual a 87 o superior.
• Se recomienda el uso de gasolina sin plomo porque deja menos depósitos en la cámara de combustión y reduce las emisiones de escape perjudiciales. No se recomienda el uso de gasolina con plomo; no se la debe usar en los lugares en los cuales las emisiones de escape se encuentran reguladas.

Nota: Compre gasolina en pequeñas cantidades. No use gasolina que haya quedado de la temporada anterior, para minimizar la formación de depósitos de caucho en el sistema de combustible.

• El gasohol (hasta 10% de alcohol etílico, 90% de gasolina sin plomo por volumen) es un combustible aprobado. No se aprueba el uso de otras mezclas de gasolina/alcohol.
• El éter metílico terciario-butilico (MTBE) y las mezclas de gasolina sin plomo (hasta un máximo de 15% de MTBE por volumen) son combustibles aprobados. No se aprueba el uso de otras mezclas de gasolina/éter.
• Revise el nivel de aceite del motor.
• Limpie el filtro de aire si es necesario.
• Controle la presión de inflado de los neumáticos.
• Ajuste el asiento para la mayor comodidad del operador, para una adecuada visibilidad y para mantener el control completo del tractor.

Sistema de interbloqueo de seguridad

Este tractor está equipado con un sistema de interbloqueo de seguridad para protección del operador. Si el sistema de interbloqueo funciona mal, no se debe hacer funcionar el tractor. Comuníquese con un distribuidor de servicio autorizado.

• El sistema de interbloqueo de seguridad impide que el motor arranque o se encienda a menos que esté colocado el freno de mano, y la palanca de la toma de fuerza (PTO) esté en posición desactivada de apagado (OFF).
• Si el operador abandona su asiento antes de poner el freno de mano, el motor se apagará automáticamente.
• Si el operador abandona el asiento del tractor con la palanca de la PTO en la posición ON (activación), el motor se APAGARÁ de manera automática, independientemente de que el freno de mano esté accionado o no.
• Con la llave de encendido en la posición NORMAL MOWING MODE/RUN (modo normal de corte/funcionamiento), la PTO se apagará automáticamente si se mueve la palanca de la PTO a la posición ON (activación) con las palancas de control de la transmisión en posición de desplazamiento marcha atrás.
• El motor se apagará automáticamente si se extrae el adaptador para abono, el canal de la plataforma o el canal de la embolsadora, independientemente de si está puesto el freno de mano o de si la palanca de la PTO (enganche de cuchillas) se encuentra en la posición OFF (desactivación).

ADVERTENCIA

No opere el tractor cortacésped si el sistema de interbloqueo de seguridad funciona mal. El sistema fue diseñado para brindarle seguridad y protección.

Arranque del motor

ADVERTENCIA

Por razones de seguridad personal, el operador debe estar sentado en el asiento del tractor al hacer arrancar el motor.

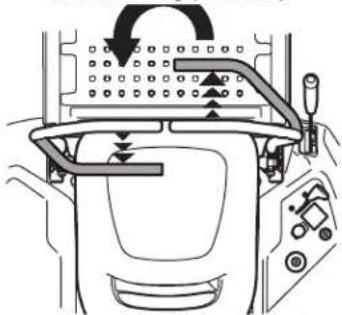

1. El operador debe estar sentado en el asiento del tractor con las palancas de control de la transmisión totalmente hacia afuera en la posición neutra (freno de mano aplicado). Consulte Figura 3-2.

Palancas de control movidas hacia afuera y en pos. neutral

Figura 3-2

1. Asegúrese de que el interruptor de la PTO se encuentre en posición OFF (desactivado). Mueva el control del acelerador/cebador a la posición máxima del cebador. En los modelos con un control de cebador independiente, mueva el control del acelerador a distancia media entre las posiciones velocidad lenta y velocidad rápida.

Nota: Si el motor está caliente, tal vez no sea necesario cebar el motor.

1. Gire la llave hacia la derecha a la posición ARRANQUE. Una vez que arranque el motor, suelte la llave. Volverá a la posición NORMAL MOWING/ RUN (corte normal/funcionamiento).

PRECAUCIÓN

NO mantenga la llave en la posición START (arranque), durante más de diez segundos por vez. Si lo hace, puede ocasionar daños al arrancador eléctrico del motor.

1. Cuando se caliente el motor, tire gradualmente de la palanca de control del acelerador/cebador hacia atrás pasando la posición de detención del cebador o, en modelos con un cebador separado, desconecte lentamente el cebador. No use la posición del cebador para enriquecer la mezcla de combustible, a menos que sea necesario para hacer arrancar el motor.
2. Deje que el motor funcione unos cuantos minutos a una aceleración intermedia antes de someterlo a la carga.
3. Observe el medidor horario/panel indicador. Si se enciende la luz del indicador de batería o de presión de aceite, detenga el motor inmediatamente. Haga que un distribuidor de servicio autorizado inspeccione el tractor.

Arranque del motor en climas fríos

Al hacer arrancar el motor a temperaturas cercanas o inferiores al punto de congelamiento, asegúrese de que se use aceite de motor de viscosidad correcta y que la batería tenga carga completa. Arranque el motor de la siguiente forma:

1. Asegúrese de que la batería se encuentre en buen estado. Una batería caliente tiene una capacidad de arranque mucho mayor que una batería fría.
2. Use combustible fresco para uso invernal. La gasolina para uso invernal tiene mayor volatilidad a los efectos de mejorar el arranque. No use gasolina que le haya quedado del verano.
3. Siga las instrucciones previas para el Arranque del motor.

Uso los cables de arranque para encender el motor

ADVERTENCIA

Las baterías contienen ácido sulfúrico y producen gases explosivos. Asegúrese de que el área esté bien ventilada, use guantes y protectores de ojos y evite chispas o llamas cerca de la batería.

Si la carga de la batería no es suficiente para dar arranque al motor, vuelva a cargar la batería. Si no dispone de un cargador de batería y debe hacer arrancar el tractor, puede ser necesario usar una batería de urgencia. Conecte la batería de urgencia de la siguiente forma:

1. Conecte el extremo de un cable al borne positivo de la batería del tractor que no funciona; luego conecte el otro extremo de ese cable al borne positivo de la batería de urgencia.
2. Conecte un extremo del otro cable al borne negativo de la batería de urgencia; luego conecte el otro extremo de ese cable al marco del tractor que no funciona, a la mayor distancia posible de la batería.
3. Arranque el tractor que no funciona según las instrucciones de arranque normales indicadas más arriba; luego desconecte los cables de puente en orden exactamente inverso al de la conexión.
4. Haga controlar y reparar el sistema eléctrico del tractor lo más pronto que fuere posible, para eliminar la necesidad de usar cables de puente para hacerlo arrancar.

Para parar el motor

1. Desconecte la PTO.
2. Coloque las palancas de control de transmisión del lado derecho y del lado izquierdo totalmente hacia afuera, en posición neutra.
3. Mueva el control del acelerador a distancia media entre las posiciones de velocidad lenta y velocidad rápida.
4. Gire la llave a la posición STOP (parada) y quite la llave del módulo de encendido.

Nota: Siempre quite la llave del módulo de encendido para evitar el arranque accidental o la descarga de la batería si el equipo queda sin supervisión.

Practique el modo de operación con el tractor (uso inicial)

Operar un tractor con radio de giro cero no es lo mismo que operar un tractor convencional. Si bien precisamente un tractor con radio de giro cero es más maniorable, es necesario practicar la operación de las palancas de control de la transmisión para acostumbrarse a las mismas.

Se recomienda enfáticamente que encuentre un "área de práctica" de superficie razonable, nivelada y abierta, en la cual no haya obstrucciones, peatones ni mascotas. Debe practicar la operación del tractor durante 30 minutos por lo menos.

Lleve (o haga que alguien lleve) el tractor al área de práctica con cuidado. Cuando esté practicando, la PTO no debe estar activada. Mientras práctica, haga funcionar el tractor a aproximadamente ½-¾ de aceleración y a menos de la velocidad máxima tanto en marcha adelante como en marcha atrás.

Ejercite cuidadosamente las maniobras con el tractor, usando las instrucciones de la sección siguiente "Conducción del tractor". Practique hasta que se sienta confiado de poder manejar el tractor con seguridad.

Conducción del tractor

ADVERTENCIA

Evite los arranques súbitos, las velocidades excesivas velocidad y las paradas bruscas.

1. Ajuste el asiento del operador a la posición más cómoda que le permita operar los controles. Consulte la forma de hacerlo en la sección Montaje y Configuración.
2. Mueva las palancas de control de transmisión del lado derecho y del lado izquierdo hacia adentro, en posición neutra, lo cual desactiva también el freno de mano. Consulte la Figura 5-2.

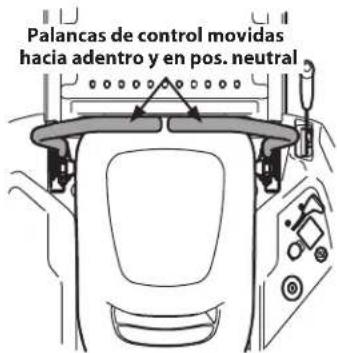

Palancas de control movidas hacia adentro y en pos. neutral

Figura 3-3

Nota: Las barras de seguridad se deben mover completamente hacia adentro antes de empujarlas hacia adelante o hacia atrás para asegurarse de que los frenos están totalmente desactivados. El estacionamiento el tractor en terrenos irregulares o en una colina puede hacer que los frenos se agarren y no se liberen completamente. En este caso, el tractor no funcionará cuando se hayan movido las barras de seguridad. Si esto ocurre, mueva levemente la barra de seguridad en la dirección opuesta para quitar el peso de los frenos y permitir que estos se liberen completamente.

Nota: Si las palancas de control no están niveladas en posición neutra, consulte la Sección Mantenimiento y Ajustes ver las instrucciones para ajustar las palancas de manera que queden niveladas.

1. Mueva el acelerador hasta la posición de aceleración máxima.

Nota: Si bien el motor del tractor se ha diseñado para funcionar a máxima aceleración, cuando práctica el tractor debe funcionar a menos del máximo. Esto se aplica únicamente al funcionamiento del motor durante la práctica.

ADVERTENCIA

Siempre sujete las palancas de control con firmeza. NO suelte las palancas de control para desplazarse más despacio o para detener el tractor; lleve las palancas a la posición neutral con las manos.

1. Para conducir el tractor, tome firmemente las palancas de control de la transmisión respectivas con las manos derecha e izquierda y proceda con Conducción del Tractor marcha adelante, según las instrucciones de la página siguiente.

Conducción del tractor hacia adelante

ADVERTENCIA

Todos los movimientos de las palancas de control deben ser lentos y suaves. El movimiento abrupto de las palancas de control puede afectar la estabilidad del tractor y podría hacer que el tractor vuelque, con el resultado de lesiones graves o incluso la muerte del operador.

1. Mueva las palancas de control lenta y suavemente hacia adelante. El tractor comenzará a desplazarse hacia adelante. Consulte Figura 3-4.

Conducción hacia adelante Más rápido Más despacio Posición neutral

Figura 3-4

1. A medida que las palancas de control de la transmisión empujen más hacia adelante, aumentará velocidad del tractor.
2. Para que el tractor se desplace más lentamente, mueva la palanca de control de la trasmisión hacia atrás hasta alcanzar la velocidad deseada, o coloque las palancas de control de la transmisión en la posición neutral para detener el tractor.

ADVERTENCIA

Siempre tome y sujete las palancas de control con firmeza. No suelte las palancas para que el tractor se desplace con mayor lentitud ni para volver a posición neutral.

Giro con el tractor en marcha adelante

ADVERTENCIA

Al invertir la dirección del desplazamiento, le recomendamos que en lo posible realice giros graduales en "U". Los giros más agudos aumentan la posibilidad de que se deteriore el césped y podrían afectar el control del tractor. Conduzca SIEMPRE el tractor lentamente antes de girar en curvas cerradas.

Para que el tractor gire mientras se desplaza hacia adelante, mueva las palancas de control de la transmisión según sea necesario para que una palanca quede más atrás que la otra. El tractor girará en la dirección de la palanca de control de la transmisión que quede más atrás.

1. Para girar a la izquierda, mueva la palanca de control de la transmisión izquierda hacia atrás respecto de la palanca derecha. Consulte Figura 3-5.

Giro a la izquierda hacia adelante

1. Para girar a la derecha, mueva la palanca de control derecha hacia atrás respecto de la palanca izquierda. Consulte Figura 3-6.

Giro a la derecha hacia adelante

1. Cuanto mayor sea la distancia entre las dos palancas, más cerrado será el giro que dará el tractor.
2. Para realizar un "giro de pivote", mueva la palanca de control del lado de giro a la posición neutra, mientras mueve la otra palanca de control hacia adelante.

Nota: Los "giros de pivote" sobre el pasto aumentan significativamente el potencial de que se deteriore el césped.

Conducción del tractor en marcha atrás

ADVERTENCIA

Siempre mire hacia atrás y hacia abajo a ambos lados del tractor antes de desplazarse marcha atrás. Siempre mire hacia atrás cuando se desplaza en marcha atrás.

1. Mueva las dos palancas de control lenta y suavemente hacia atrás. El tractor comenzará a moverse hacia atrás. Consulte Figura 3-7.

Posición neutral Más despacio Más rápido

Figura 3-7

1. A medida que las palancas de control de la transmisión empujen más hacia atrás, aumentará velocidad del tractor.
2. Para que el tractor se desplace más lentamente, mueva las palancas de control de la trasmisión hacia adelante hasta alcanzar la velocidad deseada, o coloque las palancas de control de la transmisión en la posición neutral para detener el tractor.

Realizar un giro mientras se conduce marcha atrás

Para que el tractor gire mientras se desplaza hacia atrás, mueva las palancas de control de la transmisión según sea necesario para que una palanca quede más adelante que la otra. El tractor girará en la dirección de la palanca de control de la transmisión que quede más adelante.

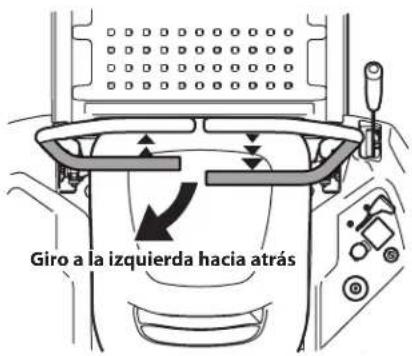

1. Para girar a la izquierda mientras se desplaza marcha atrás, mueva la palanca de control de la transmisión izquierda hacia adelante respecto de la palanca derecha. Consulte Figura 3-8.

Giro a la izquierda hacia atrás

Figura 3-8

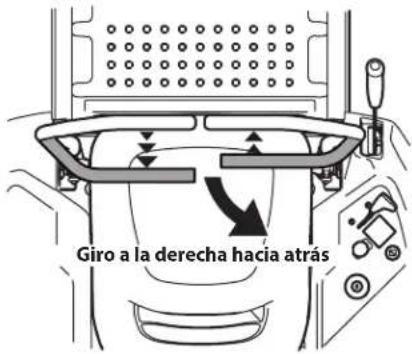

1. Para girar a la derecha mientras se desplaza marcha atrás, mueva la palanca de control de la transmisión derecha hacia adelante respecto de la palanca de control de la transmisión izquierda. Consulte Figura 3-9.

Giro a la derecha hacia atrás

Figura 3-9

1. Cuanto mayor sea la distancia entre las dos palancas de control de la transmisión, más cerrado será el giro que dará el tractor.
2. Para realizar un "giro de pivote", mueva la palanca de control del lado de giro a la posición neutral, mientras mueve la otra palanca de control de la transmisión hacia atrás.

Nota: Los "giros de pivote" sobre el pasto aumentan significativamente el potencial de que se deteriore el césped.

Modo precaución marcha atrás (si está equipado)

La posición MODO MARCHA ATRÁS CON PRECAUCIÓN del módulo de encendido permite operar el tractor marcha atrás con las cuchillas (PTO) acopladas.

Nota: No se recomienda cortar el césped en marcha atrás.

ADVERTENCIA

Tenga sumo cuidado al operar el tractor en el MODO DE PRECAUCIÓN EN MARCHA ATRÁS a multia siempre hacia abajo y detrás de usted antes y durante la marcha atrás. No haga funcionar el tractor cuando haya niños u otras personas cerca. Detenga el tractor inmediatamente si alguien se acerca.

Para utilizar el MODO PRECAUCIÓN MARCHA ATRÁS

Nota: El operador DEBE estar sentado en el asiento del tractor.

1. Ponga en marcha el motor como se indicó previamente.
2. Gire la llave de la posición CORTE NORMAL (a) a la posición MODO DE PRECAUCIÓN EN MARCHA ATRÁS del módulo de encendido. Consulte Figura 3-10.

1. Oprima el BOTÓN DE MARCHA ATRÁS (c) en el ángulo superior derecho del módulo de encendido. La luz indicadora roja (d) que está en el ángulo superior izquierdo del módulo de encendido se mantendrá ENCENDIDA mientras esté activada. Consulte Figura 3-10.
2. Una vez activada (luz indicadora ENCENDIDA), el tractor podrá operar en marcha atrás con las cuchillas de corte (PTO) engranadas.
3. Siempre mire hacia abajo y hacia atrás antes y mientras se desplaza marcha atrás, para verificar que no haya niños cerca. Una vez retomado el movimiento hacia adelante, vuelva la llave a la posición de CORTE NORMAL

EL MODO DE PRECAUCIÓN EN MARCHA ATRÁS (b) permanecerá activado hasta que:

a. La llave se coloque ya sea en la posición CORTE NORMAL (a) o la posición STOP (detención) (e) o bien

b. El operador deja el asiento.

Giro de radio cero

ADVERTENCIA

Para realizar un giro de radio cero, el tractor SE DEBE DETENER. La realización de un giro de radio cero con el tractor en movimiento puede reducir significativamente el grado de control que se tenga sobre el mismo, y dará lugar a un grave deterioro del césped.

1. Detenga el movimiento del tractor hacia adelante o hacia atrás colocando las dos palancas de control en la posición neutral.
2. Para girar hacia la derecha, mueva la palanca de control de la transmisión izquierda hacia adelante mientras mueve simultáneamente la palanca de control derecha hacia atrás. Consulte Figura 3-11.

Giro de radio cero hacia la derecha

1. Para girar hacia la izquierda, mueva la palanca de control de la transmisión derecha hacia adelante mientras mueve simultáneamente la palanca de control de la transmisión izquierda hacia atrás. Consulte Figura 3-12.

Giro de radio cero en el sentido contrario a las agujas del reloj

Detención del tractor

1. Mueva las dos palancas de control a la posición neutral para detener el movimiento del tractor.
2. Presione el interruptor de la toma de fuerza (PTO) hacia abajo a la posición OFF (desactivada).
3. Use la manija de elevación de la plataforma para levantar la plataforma a su posición más alta.
4. Si desea bajarse del tractor, mueva las palancas de control de la transmisión totalmente hacia afuera hasta la posición neutra, lo cual también acciona el freno de mano, mueva el acelerador a la posición FAST (velocidad rápida), gire el interruptor de encendido hasta la posición STOP (parada) retire la llave del interruptor.

ADVERTENCIA

No abandone el asiento del tractor sin desenganchar la toma de fuerza (PTO) y sin colocar las palancas de control de la transmisión totalmente hacia afuera en posición neutra/con el freno de mano aplicado. Si deja el tractor sin vigilancia, apague el motor girando la llave de contacto y retírela.

Conducción en pendientes

Consulte indicador de pendiente en la sección Medidas de Seguridad para determinar en qué pendientes no puede operar el tractor de manera segura.

ADVERTENCIA

No corte en pendientes con una inclinación mayor de 15° (elevación aproximada de 2-½ pies por cada 10 pies). El tractor podría darse vuelta y causar lesiones graves.

1. Siempre conduzca el tractor de forma transversal a la pendiente, nunca hacia arriba y hacia abajo. Controle la velocidad y la dirección del tractor usando principalmente la palanca de control de la transmisión del lado del tractor que queda "cuesta abajo", mientras que la palanca de control de la transmisión del lado "cuesta arriba" permanece esencialmente fija.
2. En lo posible evite girar cuesta abajo. Comience en la base de la pendiente y opere cuesta arriba. Siempre reduzca la velocidad antes de dar la vuelta.
3. Ponga especial cuidado y conduzca lentamente al girar cuesta abajo.

Funcionamiento de la PTO (toma de fuerza)

Opere el embrague de la PTO de la siguiente forma:

1. Mueva el acelerador a la posición FAST (velocidad rápida).
2. Tire del interruptor de la PTO hacia arriba hasta la posición "ON" (encendido).
3. Mueva el acelerador hasta la velocidad de operación (velocidad máxima del motor).

4. El operador debe permanecer sentado en el tractor en todo momento. Si el operador debe abandonar el asiento sin apagar el interruptor de la PTO, se apagará el motor del tractor.

5. No se puede utilizar el embrague de la PTO cuando el tractor se desplaza marcha atrás con el MODO DE PRECAUCIÓN MARCHA ATRÁS (si está incluido) activado. La PTO se desenganchará cuando se desplazan ambas palancas de control de la transmisión hasta la posición de marcha atrás. Para volver a enganchar la PTO, las palancas de control de la transmisión deben estar en posición neutra o marcha adelante y el interruptor de la PTO debe estar en la posición OFF (apagado, desenganchado) y luego se lo debe regresar a la posición ON (enganchado).

Uso de la plataforma de corte

ADVERTENCIA

Asegúrese de que el área donde se va a cortar esté libre de desechos, ramitas, piedras, cables u otros objetos que puedan ser arrojados por las cuchillas rotativas.

Nota: No enganche la plataforma de corte cuando esté baja sobre el pasto. Se produce el desgaste prematuro y la posible falla de la correa en "V" y del embrague de la PTO. Antes de activar la plataforma de corte, levante totalmente la plataforma o lleve la máquina a un área donde no haya césped.

1. Corte de forma transversal a la pendiente, no hacia arriba ni hacia abajo. Si corta el césped en pendiente, comience por la base y desplácese hacia arriba para asegurar que siempre se gire cuesta arriba.
2. Al realizar la primera pasada elija un punto del lado opuesto del área a cortar.
3. Conecte el embrague de la PTO usando el interruptor de la PTO y mueva el control del acelerador o el control acelerador/cebador a la posición FAST (velocidad rápida).
4. Baje la plataforma de corte al ajuste de altura deseado usando la manija de elevación.
5. Empuje las palancas de control derecha e izquierda lentamente y de forma pareja hacia adelante para que el tractor avance hacia adelante, y mantenga la orientación del tractor en línea recta hacia el punto de alineación.
   Nota: La velocidad del tractor afecta la calidad del corte que realiza la cortadora. Si realiza el corte a máxima velocidad la calidad se ve afectada negativamente. Controle la velocidad absoluta con las palancas de control.
6. Cuando se acerque al otro extremo de la franja, reduzca la velocidad o deténgase antes de girar. Se recomienda realizar un giro en U a menos que sea necesario realizar un giro de radio cero.
7. Alinee la cortadora de césped con un borde de la franja cortada y superponga la pasada aproximadamente 3 pulgadas.

8. Oriente el tractor en cada franja subsiguiente de modo que se alinee con la franja ya cortada.

9. Para evitar la formación de surcos o ranuras en el césped, en lo posible varie la dirección de las franjas de corte aproximadamente 45° en cada corte subsiguiente.

ADVERTENCIA

Tenga sumo cuidado al atravesar senderos de grava o caminos de acceso. Desactive la PTO y levante la plataforma hasta la posición más alta antes de cruzar.

Nota: Siempre que detenga el tractor por cualquier razón en un área de césped, haga lo siguiente:

• Coloque las palancas de control de la transmisión en la posición neutral/con freno de mano aplicado.
• Apague el motor y retire la llave.
• Eso permitirá reducir al mínimo la posibilidad de que su césped resulte "quemado" por el escape caliente del motor en funcionamiento.

Control de los circuitos de bloqueo de seguridad

Controle periódicamente los circuitos de bloqueo de seguridad para estar seguro de que funcionan adecuadamente. Si algún circuito de seguridad no funciona según diseño, póngase en contacto con el distribuidor de servicio para que inspeccione el tractor. NO use el tractor si algún circuito de seguridad no está funcionando adecuadamente. Para controlar los circuitos de seguridad proceda de la siguiente manera:

1. Tire del interruptor de la PTO hacia arriba a la posición de activación. Gire el interruptor de encendido a la posición START (arranque) momentáneamente; el motor no debería intentar arrancar.
2. Mueva las dos palancas de control totalmente hacia adentro hasta la posición neutral; luego levántelas desde el asiento del operador. El motor debe dejar de funcionar.
3. Con las dos palancas de control totalmente hacia afuera en la posición neutral/con el freno de mano aplicado, active la PTO. Levántelas desde el asiento del operador; el motor se debe detener.
4. Arranque el tractor y mueva las palancas de control hacia adentro hasta la posición neutral. Active la PTO y mueva ambas palancas de control lentamente hasta la posición de marcha atrás lenta; con la llave en la posición NORMAL MOWING/RUN (corte normal/funcionamiento); la PTO debería desactivarse y la plataforma de la cortadora debería detenerse.

Programa de mantenimiento

	Antes de cada uso	Después de las primeras 5 horas	Cada 10 horas	Cada 25 horas	Cada 50 horas	Cada 100 horas	Antes de almacenar	Consulte el manual del motor
Revise y limpie de residuos los ventiladores de refrigeración del motor	√						√
Controle el nivel de aceite del motor	√
Revise si el filtro de aire está sucio, flojo o tiene piezas dañadas	√
Limpie los bornes de la batería			√				√
Engrase todos los puntos de lubricación			√				√
Revise el filtro de admisión/limpie si corresponde			√				√
Revise las cuchillas/afile o reemplace si corresponde			√				√
Revise la presión de los neumáticos			√				√
Revise/limpie la parte de abajo de la plataforma			√
Inspeccione y lubrique las ruedas de la plataforma				√			√
Revise el nivel/inclinación de la plataforma				√			√
Revise las correas y poleas viendo se están dañadas/gastadas					√
Compruebe que todos los elementos de ferretería están en su lugar y asegurados						√
Controle el estado y la separación de la bujía de encendido						√	√	√
Cambio del aceite de asentamiento del motor		√						√
Cambie el aceite del motor					√	√	√
Reemplace el filtro de aceite					√	√	√
Limpie o cambie el filtro de aire					√			√
Reemplace el filtro de combustible					√			√
Haga revisar y ajustar la holgura de la válvula *								√

* Solicite a un distribuidor de servicio autorizado que realice este servicio.

Nota: Este manual del operador abarca numerosos modelos. Las características del tractor pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos de tractor y la máquina que se ilustra aquí puede diferir de la suya.

Solución de Problemas

Excesiva vibración

1. Cuchilla de corte floja o descentrada.

• Apriete la cuchilla y el husillo.

1. Cuchilla de corte dañada o doblada.

- Reemplace la cuchilla.

Corte irregular

1. La plataforma no está correctamente nivelada.

- Haga un ajuste de la plataforma de lado a lado.

1. Cuchilla desafilada.

- Afile o cambie la cuchilla.

1. Presión de neumáticos desigual.

- Verifique la presión de los cuatro neumáticos.

El tractor no realiza el abono con los recortes de césped (modelos equipados con el kit de abono)

1. La velocidad del motor es demasiado lenta.

- Coloque el control del acelerador en la posición FAST (velocidad rápida) (representada con una liebre).

1. Pasto mojado.

- No procese abono cuando el pasto está mojado.

1. Pasto demasiado alto.

- Corte una vez con altura de corte elevada y luego vuelva a cortar el césped a la altura deseada, o haga una pasada de corte más angosta.

1. Cuchilla desafilada.

- Afile o cambie la cuchilla.

Mantenimiento

ADVERTENCIA

Antes de realizar tareas de mantenimiento o reparaciones, desconecte la toma de fuerza (PTO), mueva las palancas de control totalmente hacia afuera hasta la posición neutral, coloque el freno de mano, apague el motor y retire la llave para evitar el encendido accidental del motor.

Motor

Consulte las instrucciones y los procedimientos de mantenimiento del motor en el Manual del Operador del motor.

Nota: El mantenimiento, la reparación o el reemplazo de los dispositivos y los sistemas del control de emisiones, que corren por cuenta del cliente, pueden ser realizados por cualquier establecimiento o individuo especializados en reparaciones de motores. Los arreglos en garantía deben ser realizados por distribuidor de servicio autorizado.

Cambio de aceite del motor

ADVERTENCIA

Si el motor ha estado en funcionamiento recientemente, el motor, el silenciador y las superficies metálicas circundantes estarán calientes y pueden causar quemaduras en la piel. Actúe con precaución para evitar quemaduras.

Para realizar el cambio de aceite, proceda de la siguiente manera:

1. Haga funcionar el motor por un período corto para calentar el aceite del motor. El aceite fluirá mejor y limpiará las impurezas. Tenga cuidado y evite quemarse con el aceite caliente.

2. Ubique la manguera de drenaje (a) de aceite del lado derecho del motor. Consulte Figura 4-1.

1. Coloque el extremo libre de la manguera de drenaje de aceite (a) en un depósito de recolección de aceite adecuado que posea una capacidad de por lo menos 2,5 cuartos de galón (2,4 litros) para recoger el aceite usado. Retire el tapón de llenado de aceite/la varilla de nivel de aceite (b) del tubo de llenado.
2. Mientras sostiene el extremo libre de la manguera de drenaje de aceite (a) sobre el recipiente de recolección de aceite, desatornille el tapón de cabeza cuadrada de la manguera (c) del extremo de la manguera (a). Consulte Figura 4-1. Drene el aceite del motor dentro del recipiente.
3. Una vez que haya drenado el aceite, limpie el aceite residual de la manguera de drenaje (a). Enrosque el tapón de cabeza cuadrada de la manguera (c) dentro del accesorio de la manguera de drenaje de aceite (b) y apriete el tapón de cabeza cuadrada de la (c) manguera por completo.
4. Vuelva a colocar el filtro de aceite (d) y cargue el motor con aceite nuevo según las instrucciones del Manual del operador del motor.

Lubricación

• Con una pistola de lubricación a presión, lubrique los ejes de las ruedas pivotantes delanteras con grasa cada 10 horas de servicio.
• Lubrique periódicamente todos los otros puntos de pivote con un aceite lubricante de calidad.

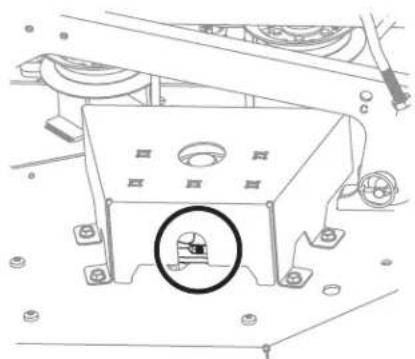

Limpieza y lubricación de las poleas del husillo

Una vez por mes retire las cubiertas de la correa para quitar cualquier acumulación de recortes de césped que haya alrededor de las poleas del husillo y de la correa en 'V'. Limpie con mayor frecuencia si corta césped alto y seco.

Cada 25 horas, lubrique los husillos de la plataforma. Ubique los accesorios de lubricación de los husillos y, con una pistola de engrase, lubrique los husillos. El husillo tiene capacidad para 2.3 onzas de grasa. Consulte Figura 4-2.

Limpieza de las ranuras de enfriamiento de la transmisión

Mantenga ambos lados de las ranuras de enfriamiento de la transmisión ubicadas en el bastidor, entre el motor y la caja del asiento libre de recortes de césped y hojas.

ADVERTENCIA

Si el motor ha estado en funcionamiento recientemente, el motor, el silenciador y las superficies metálicas circundantes estarán calientes y pueden causar quemaduras en la piel. Actúe con precaución para evitar quemaduras.

Uso del sistema de lavado de la plataforma

ADVERTENCIA

Cuando use el sistema de lavado de la plataforma, nunca enganche la plataforma desde otra posición que no sea la del asiento del operador del tractor. No use un asistente ni active la plataforma en presencia de ningún observador.

1. Una el adaptador del pico a una manguera de jardín estándar conectada al suministro de agua.
2. Desplace el tractor a un área al alcance de la manguera, en la cual la dispersión de recortes de pasto húmedo sea aceptable para usted. Desconecte la toma de fuerza (PTO), aplique el freno de mano y detenga el motor.
3. Tire hacia atrás el collarin de ajuste (a) del adaptador del pico (b) y empuje el adaptador hacia uno de los picos de lavado de la plataforma (c) de cualquiera de los dos extremos de la plataforma de corte. Suelte el collarin de ajuste (a) para trabar el adaptador del pico (b) en el pico de lavado de la plataforma (c). Consulte Figura 4-3.

1. Abra el suministro de agua.
2. Desde el asiento del operador del tractor, arranque el motor y enganche la PTO. Deje funcionar según sea necesario. Desactive la toma de fuerza (PTO) y detenga el motor.
3. Cierre el suministro de agua.
4. Tire del collarín de ajuste (a) del adaptador del pico (b) hacia atrás para desconectar el adaptador del pico (b) del pico de lavado de la plataforma (c).
5. Repita los pasos anteriores para limpiar la plataforma usando el pico de la plataforma (c) del otro extremo de la plataforma.

Neumáticos

Controle la presión de aire de los neumáticos cada 50 horas de operación o una vez por semana. Mantenga los neumáticos inflados a las presiones recomendadas. El inflado inadecuado de un neumático reduce su vida útil. Consulte los laterales de los neumáticos para averiguar las presiones de inflado adecuadas. Respete las siguientes pautas:

• No infle los neumáticos por encima de la presión máxima que se muestra en el lateral del neumático.
• No vuelva a inflar un neumático que se ha utilizado desinflado o desinflado en extremo. Un gomero calificado debe inspeccionar y reparar el neumático.

Información general sobre la batería

ADVERTENCIA

En caso de que se produzca una salpicadura accidental de ácido en los ojos o sobre la piel, enjuague el área afectada inmediatamente con agua limpia fria. Si tiene algún malestar adicional, consulte un médico inmediatamente.
Si el ácido salpica la ropa, en primer lugar dilúyalo con agua limpia, luego neutralícelo con una solución de agua/amoníaco o bicarbonato/agua.
NUNCA conecte (o desconecte) las abrazaderas del cargador de la batería a la batería si el cargador está encendido, ya que puede causar chispas.
Mantenga todas las fuentes de combustión (cigarrillos, cerillas, encendedores) lejos de la batería. El gas generado durante la carga puede ser combustible.
Como precaución adicional, cargue la batería únicamente en un área bien ventilada.
Siempre proteja sus ojos y su piel y vestimenta cuando trabaje cerca de baterías.
Las baterías contienen ácido sulfúrico y pueden producir gases explosivos. Tenga extremo cuidado cuando manipule baterías. Mantenga las baterías lejos del alcance de los niños.

Mantenimiento de la batería

• La batería se llena con ácido de batería y se sella en fábrica. Sin embargo, para asegurar un ciclo de vida adecuado es necesario realizar cierto mantenimiento, aún en las baterías 'sin mantenimiento'.
• Rocie los bornes y el cable expuesto con un sellador de bornes de batería, o recubra los bornes con una capa delgada de grasa o vaselina para protegerlos contra la corrosión.
• Siempre mantenga limpios y libres de corrosión los cables y los bornes de la batería.
• Evite inclinar la batería. Hasta una batería sellada pierde electrolito si se la inclina.

ADVERTENCIA

Las baterías contienen ácido sulfúrico y pueden producir gases explosivos. Tenga extremo cuidado cuando manipule baterías. Mantenga las baterías lejos del alcance de los niños.

Almacenamiento de la batería

1. Cuando el tractor se guarda durante períodos prolongados, desconecte el cable negativo de la bateria. No es necesario retirar la bateria.
2. Todas las baterías se descargan durante el almacenamiento. Mantenga el exterior de la batería limpio, especialmente la parte superior. Una batería sucia se descarga con mayor rapidez.
3. La batería debe guardarse con carga completa. Una batería descargada se puede congelar más pronto que una batería cargada. Una batería con carga completa se guarda por más tiempo en temperaturas frias que en temperaturas altas.
4. Vuelva a cargar la batería antes de volver a ponerla en servicio. Aun cuando el tractor pueda arrancar, el sistema de carga del motor tal vez no recargue totalmente la batería.

Transmisión hidrostática

La transmisión hidrostática viene sellada de fábrica y no tiene mantenimiento alguno. No se puede controlar el nivel de fluido ni se puede cambiar el líquido.

Almacenamiento del tractor

Si el tractor no a va a funcionar por un período prolongado (desde treinta días hasta aproximadamente seis meses), se lo debe preparar para el almacenamiento. Guarde el tractor en un lugar seco y protegido. Si lo guarda afuera, cúbralo (incluidos los neumáticos) para protegerlo de los fenómenos climáticos. Cada vez que se prepara el tractor para dejarlo fuera de uso se deben realizar los procedimientos que se describen más abajo.

1. Cambie el aceite y filtro de motor según las instrucciones suministradas en el manual del motor entregado con este manual.

ADVERTENCIA

Nunca guarde el tractor con combustible en el depósito en un lugar cerrado o con escasa ventilación, donde los gases del combustible pueden generar fuego, chispas o encender una luz piloto como la de hornos, calentadores de agua, secadores de ropa, etc.

1. Si guarda el tractor por 30 días o más:

g. Para evitar que se formen depósitos de goma dentro del carburador del motor y posibles desperfectos en el motor, el sistema de combustible debe ser vaciado completamente, o se debe tratar la gasolina con un estabilizador para evitar el deterioro.

ADVERTENCIA

El combustible que queda en el depósito se deteriora y causa graves problemas de arranque.

h. Uso de un estabilizador de combustible para almacenamiento de entre 30 y 90 días:

• Lea las instrucciones y recomendaciones del fabricante del producto.
• Agregue a la gasolina limpia y fresca la cantidad correcta de estabilizador según la capacidad (aproximadamente 3 galones) del sistema de combustible.
• Llene el depósito de combustible con combustible tratado y haga funcionar el motor 2-3 minutos para estabilizar el combustible dentro del carburador.

i. Vaciado del sistema de combustible para almacenamiento de más de 90 días:

• Antes de guardar el tractor, observe el consumo de combustible a los efectos de hacer funcionar el tractor hasta que el depósito esté vacío.
• Haga funcionar el motor hasta que comience a detenerse. Use el cebador para mantener el motor en funcionamiento hasta que se haya agotado todo el combustible del carburador.

• Drene el combustible del recipiente del carburador, consultando el manual del motor.

• Limpie perfectamente el motor y toda la unidad.

• Cargue totalmente la batería, luego desconecte el cable negativo de la batería para evitar posibles descargas. Vuelva a cargar la batería periódicamente durante el almacenamiento.

Nota: Retire la batería si está expuesta a períodos prolongados de temperaturas inferiores al congelamiento. Guarde en un lugar fresco y seco, donde las temperaturas estén por encima del punto de congelamiento.

1. Lubrique todos los puntos de lubricación.

Nota: No se recomienda el uso de una lavadora de presión ni de una manguera de jardín para limpiar el tractor. Puede dañar los componentes eléctricos, los husillos, las poleas, los rodamientos o el motor. El uso de agua acortará la vida útil de la máquina y reducirá su capacidad de servicio.

Retiro del tractor del lugar de guarda

1. Controle el nivel de aceite de motor.
2. Cargue totalmente la batería e infle los neumáticos a la presión recomendada.
3. Llene el depósito de combustible con gasolina limpia y nueva.
4. Arranque el motor y déjelo andar en ralentí unos cuantos minutos para asegurar que su funcionamiento sea adecuado.
5. Conduzca el tractor sin carga para estar seguro de que todos los sistemas del tractor funcionan correctamente.

Ajustes

ADVERTENCIA

Apague el motor, retire la llave de encendido y coloque el freno de mano antes de realizar ajustes. Proteja sus manos utilizando guantes reforzados cuando manipule las cuchillas.

Ajuste de las palancas de control de la transmisión del lado derecho y del lado izquierdo

Las palancas de control de la transmisión del lado derecho y del lado izquierdo se pueden ajustar hacia arriba o hacia abajo y hacia adelante y hacia atrás para proporcionar comodidad al operador. Las palancas de control de la transmisión se pueden ubicar en una de dos posiciones de altura, y/o se pueden desplazar hacia adelante o hacia atrás dentro del rango de la ranura en cada brazo inferior.

Para ajustar la altura de la palanca de control de la transmisión, proceda de la siguiente forma:

1. Quite el tornillo hexagonal superior (a) y la arandela plana (b) que sujetan la palanca de control de la transmisión (c) al soporte de pivote (d).
2. Mientras sostiene la palanca de control de la transmisión para evitar que caiga, quite el tornillo hexagonal (e) y la arandela plana (f) de la base de la palanca de control de la transmisión (c) y del brazo inferior (d). Consulte la Figura 4-4.

1. Vuelva a ubicar la palanca de control de la transmisión para alinearla con el otro conjunto de orificios del brazo inferior e inserte el tornillo hexagonal a través de la arandela plana y dentro del brazo inferior. Apriete el tornillo hexagonal hasta que quede ajustado.
2. Inserte el tornillo hexagonal a través de la arandela plana y a través de la ranura de la palanca de control y el brazo inferior. No apriete en este momento.
3. Si va a ajustar las palancas de control hacia adelante o hacia atrás, realice el paso siguiente. De lo contrario, ajuste completamente el tornillo hexagonal.

Para ajustar las palancas de control hacia adelante o hacia atrás, proceda de la siguiente forma:

1. Afloje el tornillo hexagonal si aún no lo aflojaron y rote la palanca de control hacia adelante o hacia atrás a la posición deseada. Consulte Figura 4-4.
   Nota: Si la palanca de control está demasiado apretada y es difícil moverla, afloje el tornillo hexagonal de la base de la palanca de control.
2. Apriete el tornillo hexagonal para fijar la palanca de control en la posición ajustada

Repita el procedimiento anterior para ajustar la otra palanca de control en la misma posición. Ajuste de manera que las dos palancas queden parejas entre si cuando se encuentran en posición neutra.

Nivelación de la plataforma

Nota: Controle la presión de neumáticos del tractor antes de realizar cualquier nivelación de la plataforma. Consulte la sección Neumáticos para obtener información sobre la presión de los neumáticos.

ADVERTENCIA

Apague el motor, retire la llave y coloque el freno de mano antes de realizar ajustes. Proteja sus manos utilizando guantes reforzados cuando manipule las cuchillas.

Nivelación de la plataforma (de lado a lado)

Nota: Controle la presión de neumáticos del tractor antes de realizar cualquier nivelación de la plataforma. Consulte la sección Neumáticos para obtener información sobre la presión de los neumáticos. Nivele siempre la plataforma lado a lado antes de alinearla adelante atrás.

Si la plataforma de corte estuviera realizando el corte de césped de forma despareja, puede realizarse el ajuste lado a lado. De ser necesario, realice un ajuste de la siguiente manera:

1. Con el tractor estacionado sobre una superficie firme y nivelada, coloque la manija de elevación de la plataforma en una posición de corte media y rote las dos cuchillas exteriores para que se sitúen de forma perpendicular al tractor.
2. Mida la distancia desde la parte externa de la punta de la cuchilla izquierda hasta el piso, y desde la parte externa de la punta de la cuchilla derecha hasta el piso. Las dos mediciones obtenidas deben ser iguales. Si no lo son, realice el siguiente paso.

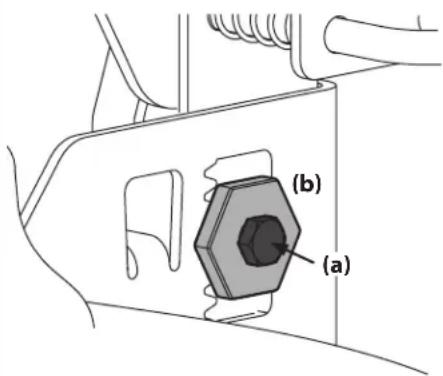

3. Afloje, pero NO extraiga, el perno de cabeza hexagonal (a) ubicado en el gancho trasero izquierdo de la plataforma. Consulte Figura 4-5.

(b) (a)

Figura 4-5
Nota: El gancho trasero derecho de la plataforma no se puede ajustar y se utiliza para ajustar los otros ganchos.

1. Con una llave, levante o baje el lado izquierdo de la plataforma girando el engranaje de ajuste (b). Consulte Figura 4-5.
2. La plataforma se encuentra correctamente nivelada cuando las dos mediciones desde las puntas de las cuchillas son iguales. Una vez alcanzado el ajuste necesario, vuelva a ajustar el perno de cabeza hexagonal de la ménsula frontal de suspensión izquierda de la plataforma.

Nivelación de la plataforma (de adelante hacia atrás)

Nota: Controle la presión de neumáticos del tractor antes de realizar cualquier nivelación de la plataforma. Consulte la sección Neumáticos para obtener información sobre la presión de los neumáticos. Nivele siempre la plataforma lado a lado antes de alinearla de adelante hacia atrás.

El frente de la plataforma debe estar entre 14-38 " más bajo que la parte posterior de la plataforma. De ser necesario, realice un ajuste de la siguiente manera:

1. Estacione el tractor sobre una superficie firme y nivelada, y coloque la manija de elevación de plataforma en una posición media.
2. Rote la cuchilla lo más cerca posible del canal de descarga de manera que esté en paralelo con el tractor.
3. Mida la distancia desde la parte delantera de la punta de la cuchilla hasta el piso, y desde la parte posterior de la punta de la cuchilla hasta el piso. La primera medición debe ser entre 14 " y 38 " menor que la segunda.
4. Determine la distancia aproximada necesaria para un ajuste adecuado y, de ser necesario, proceda.

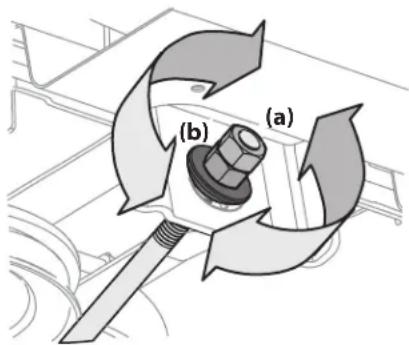

5. Para elevar el frente de la plataforma, quite la tapa de extremo, afloje la tuerca exterior (a), luego ajuste (enrosque hacia adentro) la tuerca interior (b) contra el soporte de la suspensión delantera. Consulte Figura 4-6. Una vez alcanzado el ajuste adecuado, vuelva a ajustar la tuerca exterior (a) y vuelva a colocar la tapa de extremo.

(b) (a)

Figura 4-6
6. Para bajar el frente de la plataforma, quite la tapa de extremo, afloje la tuerca exterior (a), luego afloje (desenrosque hacia afuera) la tuerca interior (b) contra el soporte de la suspensión delantera. Consulte Figura 4-6. Una vez alcanzado el ajuste adecuado, vuelva a ajustar la tuerca exterior (a) y vuelva a colocar la tapa de extremo.

Ajuste de las ruedas de calibración delanteras

ADVERTENCIA

Mantenga las manos y los pies alejados de la abertura de descarga de la plataforma de corte.

Nota: Las ruedas de la plataforma constituyen un mecanismo para el cuidado del césped y no fueron diseñadas para soportar el peso de la plataforma de corte.

Las ruedas de la plataforma deben estar aproximadamente a 1/4-1/2" por encima del suelo cuando la plataforma se encuentra en el ajuste de altura deseado. Para obtener instrucciones sobre cómo ajustar las ruedas de la plataforma consulte la sección Montaje y Configuración.

Ajuste de detención de las palancas de control de la transmisión

Cuando ambas palancas de control de la transmisión están completamente extendidas hacia adelante hasta la posición de velocidad máxima y el tractor se desplaza a la derecha o la izquierda, se puede regular el ajuste de detención de las palancas de control de la transmisión para sincronizar las velocidades de las ruedas. Para realizar el ajuste proceda de la siguiente manera:

1. Identifique el lado hacia el que se desplaza el tractor y ajuste la palanca de control de la transmisión del lado contrario. Si el tractor se desplaza hacia la derecha, ajuste la palanca de control de la transmisión izquierda hacia abajo (reduzca la velocidad) y viceversa.
2. Ubique los pernos del ajuste de detención de las palancas de control de la transmisión (a) que están en el frente del marco del asiento. Consulte Figura 4-7.

(a)

Figura 4-7

1. Para reducir la velocidad de avance, gire los pernos del ajuste de detención de las palancas de control de la transmisión (a) en el sentido de las agujas del reloj. Para aumentar la velocidad de avance, gire los pernos del ajuste de detención de las palancas de control de la transmisión (a) en el sentido contrario a las agujas del reloj. Gire el perno del ajuste de detención de las palancas de control de la transmisión (a) en la dirección necesaria de a ¼ de vuelta por vez. Después de girar el perno del ajuste de detención de las palancas de control de la transmisión (a), controle el ajuste conduciendo el tractor.
2. Continúe el ajuste hasta que las velocidades de las ruedas estén sincronizadas y el tractor circule en línea recta con las palancas de control de la transmisión completamente extendidas hacia adelante en la posición de velocidad máxima.

Almacenamiento fuera de temporada

Almacenamiento del tractor

Si el tractor no a va a funcionar por un período prolongado (desde treinta días hasta aproximadamente seis meses), se lo debe preparar para el almacenamiento. Guarde el tractor en un lugar seco y protegido. Si lo guarda afuera, cúbralo (incluidos los neumáticos) para protegerlo de los fenómenos climáticos. Cada vez que se prepara el tractor para dejarlo fuera de uso se deben realizar los procedimientos que se describen más abajo.

1. Cambie el aceite y el filtro del motor según las instrucciones suministradas en el Manual del operador del motor.

ADVERTENCIA

Nunca guarde el tractor con combustible en el depósito en un lugar cerrado o con escasa ventilación, donde los gases del combustible pueden generar fuego, chispas o encender una luz piloto como la de hornos, calentadores de agua, secadores de ropa, etc.

1. Realice el mantenimiento del motor como se indica en el Manual del operador del motor por separado.
2. Para almacenar motores entre 30 y 90 días es necesario tratarlos con un estabilizador de gasolina y para almacenarlos durante más de 90 días se debe drenar el combustible para evitar deterioros y la formación de depósitos de goma en el sistema de combustible o en piezas fundamentales del carburador. Si la gasolina en su motor se deteriora durante el almacenamiento, puede resultar necesario reparar o reemplazar el carburador y otros componentes del sistema de combustible.

ADVERTENCIA

Drene el combustible únicamente dentro de un recipiente aprobado y al aire libre, lejos de cualquier llama expuesta. Deje que el motor se enfríe. Apague cigarrillos, cigarros, pipas y otras fuentes de combustión antes de drenar el combustible.

1. Retire las bujías y vierta aproximadamente una onza de aceite en cada cilindro. Haga arrancar el motor una o dos vueltas para que el aceite se distribuya de forma pareja en las paredes del cilindro. Vuelva a colocar las bujías.
2. Limpie perfectamente el motor y toda la unidad.

Nota: No se recomienda el uso de una lavadora de presión ni de una manguera de jardín para limpiar el tractor. Pueden producir daños a los componentes eléctricos, husillos, poleas, rodamientos o al motor. El uso de agua acortará la vida útil de la máquina y reducirá su capacidad de servicio.

1. Afile las cuchillas para que el tractor esté listo para el uso cuando necesite usarlo.
2. Proteja las superficies metálicas. Repare las rayas con pintura de retoque adecuada en aerosol. Pincele cualquier superficie no pintada, incluidas las poleas y las cuchillas, con aceite preventivo de herrumbre. (Tenga cuidado para que el aceite no toque las correas de transmisión).
3. Limpie y cargue totalmente la batería, luego desconecte el cable negativo de la batería para evitar posibles descargas. Vuelva a cargar la batería periódicamente durante el almacenamiento.

Nota: Retire la batería si está expuesta a períodos prolongados de temperaturas inferiores al congelamiento. Guarde en un lugar fresco y seco, donde las temperaturas estén por encima del punto de congelamiento.

1. Lubrique todos los puntos de lubricación.
2. Levante el tractor y guárdelo sobre bloques para que el peso no se apoye sobre los neumáticos.

Retiro del tractor del lugar de guarda

1. Controle el nivel de aceite de motor.
2. Cargue totalmente la batería, retire el tractor de los bloques e infle los neumáticos a la presión recomendada.
3. Retire las bujias y limpielas. Con el arrancador, arranque el motor para bombear el exceso de aceite y sacarlo de los orificios de las bujías. Vuelva a colocar las bujías y los conductores de encendido.
4. Si se vació el depósito de combustible antes de guardar el tractor, llénelo con gasolina limpia y nueva.
5. Compruebe el nivel de aceite del motor dentro del cigüeñal y el depósito de fluido hidráulico.
6. Arranque el motor y déjelo andar en ralentí unos cuantos minutos para asegurar que su funcionamiento sea adecuado.
7. Conduzca el tractor sin carga para estar seguro de que todos los sistemas del tractor funcionan correctamente.

Servicio

Retiro de la batería

ADVERTENCIA

Los bornes, terminales y accesorios de la batería contienen plomo y compuestos de plomo. Lávese las manos después de estar en contacto con estos componentes.

La batería está ubicada debajo del marco del asiento. Para retirar la batería:

1. Extraiga el tornillo de la arandela hexagonal (a) que sujeta el soporte de sujeción de la batería (b) al marco. Luego levante el soporte de sujeción de la batería (b) para liberar la batería. Consulte Figura 4-8.

1. Retire el tornillo hexagonal y la tuerca Sems que fijan el conductor negativo negro de la batería al borne negativo de la batería (marcado "NEG"). Aleje el cable del borne negativo de la batería.
2. Retire el tornillo hexagonal y la tuerca Sems que fijan el conductor positivo rojo de la batería al borne positivo de la batería (marcado 'POS').
3. Levante con cuidado la batería para sacarla del tractor.
4. Instale la batería repitiendo los pasos anteriores en orden inverso.

ADVERTENCIA

Siempre conecte el conductor positivo a la batería antes de conectar el conductor negativo. Esto evita la generación de chispas o posibles lesiones producidas por un cortocircuito eléctrico causado por el contacto del cuerpo del tractor con las herramientas que se usan para conectar los cables.

Carga de la batería

Si el tractor ha estado guardado durante un tiempo, pruebe la batería y, si es necesario, recárguela.

- Un voltímetro o medidor de carga debería dar una lectura de 12.6 voltios (CC) o más en todos los bornes de la batería. Consulte Figura 4-9.

Lectura del voltímetro	Estado de la carga	Tiempo de carga
12,7 100%	Carga	completa
12.4 75%	90 Minutos
12,2 50%	180 Minutos
12.0 25%	280 Minutos

Figura 4-9

- Cargue la batería con un cargador de batería de 12 voltios a un MÁXIMO de 10 amperios.

Mantenimiento del sistema eléctrico

El tractor tiene instalado un fusible para proteger el sistema eléctrico de los daños causados por el exceso de amperaje. Siempre reemplace con fusibles de la misma capacidad. Si el sistema eléctrico no funciona, controle si hay un fusible quemado.

Si se repite el problema de los fusibles quemados, haga que su distribuidor autorizado de servicio revise el sistema eléctrico del tractor.

Relés e interruptores

Hay varios interruptores de seguridad en el sistema eléctrico. Si una función del sistema de bloqueo de seguridad descripto antes no funciona adecuadamente, haga que el distribuidor de servicio autorizado revise el sistema eléctrico.

Ajuste del freno de mano

Si el tractor no se detiene por completo cuando se colocan las palancas de control totalmente hacia atrás accionando el freno de mano, o si las ruedas traseras del tractor siguen rodando con el freno de mano colocado (y la válvula de descarga hidrostática abierta) el freno necesita un ajuste. Consulte al distribuidor de servicio autorizado para realizar un ajuste del freno.

Retiro de la plataforma

Retire la plataforma del tractor de la siguiente forma:

1. Lleve el tractor a una superficie nivelada, desconecte la PTO, pare el motor y coloque las palancas de control en posición neutral/de freno de mano.
2. Mueva las ruedas de calibración de la plataforma o los rodillos a su ajuste más alto (ajuste más bajo de la plataforma).
3. Retire la correa en 'V' de la polea de la toma de fuerza (PTO), ubicada en la base del motor, usando uno de los dos métodos siguientes.

ADVERTENCIA

El silenciador en la parte trasera del tractor puede estar sumamente caliente y podría causar quemaduras graves. Tenga mucho cuidado cuando se encuentre cerca del silenciador. Deje que el silenciador se enfrie totalmente antes de retirar la correa de la polea de la toma de fuerza (PTO).

1. Para aflojar la tensión de la correa con la polea loca:

a. Usando la manija de elevación de la plataforma, levante la plataforma a la posición que le ofrece mayor recorrido horizontal de la correa entre las poleas locas de la plataforma y la polea de la PTO en la base del motor. Consulte Figura 4-10.

Posición de corte más alta Posición de corte más baja Palanca de elevación de la plataforma

Figura 4-10

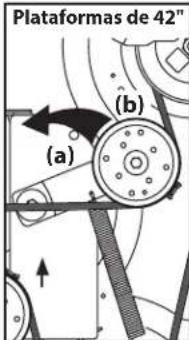

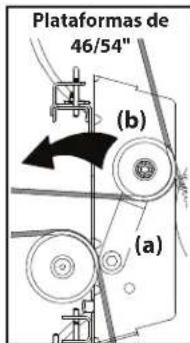

b. Desde la parte media del tractor, haga girar el soporte de polea loca (a) y la polea loca móvil (b) hacia atrás, separándolos de la parte posterior de la correa en 'V' a una distancia suficiente que permita levantar la correa, por encima de la polea loca (b). Consulte Figura 4-11.

Plataformas de 46/54" (b) (a)

Plataformas de 42" (a) (b)

Figura 4-11

c. Desde abajo de la parte trasera del tractor, deslice la correa para sacarla de la polea de la toma de fuerza (PTO) en la base del motor.
d. Baje la plataforma hasta la posición de corte más baja usando la manija de elevación de la plataforma. Consulte Figura 4-10.
e. Prosiga con el paso 6.

1. Haciendo rodar la correa para sacarla de la polea de la toma de fuerza (PTO):

a. Usando la manija de elevación de la plataforma, levante la plataforma a la posición que le ofrece mayor recorrido horizontal de la correa entre las poleas locas de la plataforma y la polea de la PTO en la base del motor.
b. Sentado detrás del tractor, mirando hacia adelante, estire la mano debajo del tractor para agarrar la correa por delante de la polea de la PTO.

ADVERTENCIA

Tenga cuidado de no pellizcarse los dedos cuando saca la correa de la polea de la PTO.

c. Tire del lado izquierdo de la correa hacia atrás y hacia abajo mientras gira manualmente la polea de la PTO hacia la derecha hasta que la correa se deslice hacia afuera sobre el borde inferior de la polea.

Nota: Si tira del lado derecho de la correa, gire la polea hacia la izquierda.

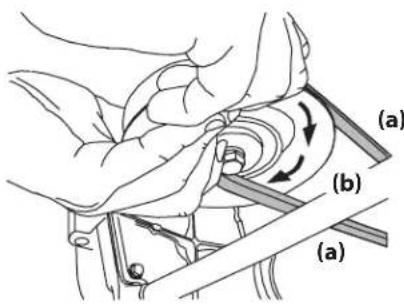

d. Mientras sostiene la correa de la PTO (a), siga girando la polea de la PTO (b) hasta que la correa de la PTO (a) se deslice fuera de la polea (b). Consulte la Figura 4-12.

e. Baje la plataforma hasta la posición de corte más baja usando la manija de elevación de la plataforma. Consulte Figura 4-10.

f. Siga con el paso 6.

1. Tire del pasador de chaveta (a) hacia afuera de la varilla de elevación delantera (b) de la plataforma que la sujeta a la plataforma. Consulte Figura 4-13. Saque la varilla de elevación de la plataforma de la ménula de suspensión frontal (c).

1. Ubique los pasadores de liberación de la plataforma del lado izquierdo y del lado derecho (a) que se encuentran a cada lado de la plataforma. Tire de los pasadores de liberación de la plataforma (a) hacia afuera y suelte la plataforma de los brazos de elevación del lado derecho e izquierdo de la plataforma (b). Consulte Figura 4-14.

(b) (a)

Figura 4-14

1. Ubique la manija de elevación de la plataforma en la posición de corte más elevada y deslice la plataforma hacia afuera desde abajo del tractor. Consulte Figura 4-10.

Instalación de la plataforma

Instale la plataforma sobre el tractor de la siguiente forma:

1. Coloque la manija de elevación de la plataforma en la posición de corte más elevada. Vea la Figura 4-10.
2. Deslice la plataforma debajo del tractor del lado derecho del mismo, alineando las ménsulas de suspensión de la plataforma y los brazos de elevación de la plataforma.
3. Una vez que la plataforma esté debajo del tractor, mueva la manija de elevación de la plataforma a la posición de corte más baja.

Nota: Para que los soportes se alineen adecuadamente puede ser necesario colocar un bloque de madera pequeño debajo de cada lado de la plataforma.

1. Tire de los pasadores de liberación de la plataforma hacia afuera y ubique la plataforma según sea necesario para alinear los orificios de los brazos de elevación de la plataforma con los pasadores. Consulte la Figura 4-14.
2. Una vez alineados, empuje cada pasador totalmente hacia adentro a través de los brazos de elevación para fijar los brazos en las ranuras de las ménsulas de suspensión traseras.
3. Vuelva a instalar la varilla de elevación delantera de la plataforma y sujétela en su lugar con el pasador de chaveta. Consulte la Figura 4-13.
4. Asegúrese de que la correa en "V" esté en las poleas del husillo de la plataforma, luego oriente la correa hacia atrás por debajo del bastidor del tractor, por encima de los tubos de la transmisión, hacia la polea de la PTO en la base del motor.
5. Usando la manija de elevación de la plataforma, levante la plataforma a la posición que le ofrece mayor recorrido horizontal de la correa entre las poleas locas de la plataforma y la polea de la PTO en la base del motor.
6. Asegúrese de que la correa esté en las poleas del husillo de la plataforma y que el lado trasero de la correa esté contra las poleas locas fija y móvil.
7. Sentado detrás del tractor, mirando hacia adelante, asegúrese de que la correa no esté retorcida; luego estire la mano debajo del tractor para agarrar la correa y tirar de la misma hacia la polea de la PTO.

ADVERTENCIA

Tenga cuidado de no pellizcarse los dedos cuando coloca la correa en la polea de la potencia de arranque.

1. Tire del lado derecho de la correa de la PTO hacia atrás y coloque el lado V angosto de la correa de la PTO en la polea de la PTO. Consulte Figura 4-12.
2. Mientras sostiene la correa de la PTO y la polea de la PTO juntas, rote la polea de la PTO hacia la izquierda (Vea la Figura 4-12). Siga sosteniendo y rotando la polea de la PTO y la correa de la PTO hasta que la correa de la PTO se enrolle totalmente en la polea de la PTO.

Nota: Antes de usar el tractor, compruebe la instalación de la correa para estar seguro de que la misma se ha colocado correctamente.

Cambio de la correa

1. Extraiga la plataforma de la parte inferior del tractor, (consulte la sección Extracción de la plataforma).
2. Afloje, pero no quite los accesorios a derecha e izquierda de la polea loca (b). Consulte la Figura 4-15 para las plataformas de 42", la Figura 4-16 para las plataformas de 46" y la Figura 4-17 para las plataformas de 54".

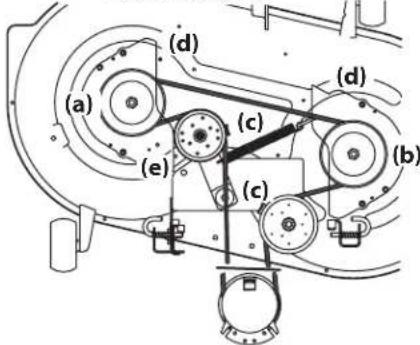

Plataformas de 42"

Nota: Tome nota de la posición de las protecciones de correa (c) para asegurar que se hayan vuelto a instalar de manera correcta.

Nota: En algunas plataformas puede ser necesario retirar las cubiertas de los husillos (d) para sacar y/o instalar la correa nueva. Para retirar las cubiertas de los husillos (d), saque los tornillos que los sujetan a la plataforma.

1. Saque con cuidado la correa de alrededor de las poleas locas (e) y las poleas de los husillos (d).
2. Instale las nuevas correas alrededor de las poleas del husillo tal como se muestra y reinstale las cubiertas de las correas.
3. Coloque la correa alrededor de las poleas locas que extrajo en el paso 3 con el lado en "V" orientado hacia adentro. Una vez que todo esté en su lugar, vuelva a colocar los elementos de ferretería y ajuste la tuerca de seguridad con brida para sujetar el conjunto.
4. Pase la correa como se indica y vuelva a instalar la plataforma (consulte instalación de la plataforma).

Cuidado de las cuchillas del tractor

ADVERTENCIA

Antes de realizar cualquier tarea de mantenimiento, coloque el interruptor de la toma de fuerza (PTO) en la posición "OFF" (apagado), accione la palanca del freno de mano, gire la llave de encendido a la posición "OFF" (apagado) y retire la llave del interruptor. Proteja sus manos utilizando guantes reforzados cuando manipule las cuchillas. Cuando realice el mantenimiento de la plataforma del tractor, tenga cuidado para no cortarse con las cuchillas filosas.

Las cuchillas de corte deben estar siempre afiladas. Afile los bordes de corte de las cuchillas de forma pareja de modo que las cuchillas queden balanceadas y se mantenga el mismo ángulo de filo.

Si el borde de corte de una cuchilla ya se ha afilado muchas veces, o si hay alguna separación en el metal, se recomienda instalar cuchillas nuevas. El distribuidor autorizado le puede proveer cuchillas nuevas.

Las cuchillas se pueden extraer de la siguiente manera.

1. Extraiga la plataforma de la parte inferior del tractor, (consulte la sección Extracción de la plataforma de corte); luego volte con delicadeza la plataforma para dejar al descubierto su parte inferior.

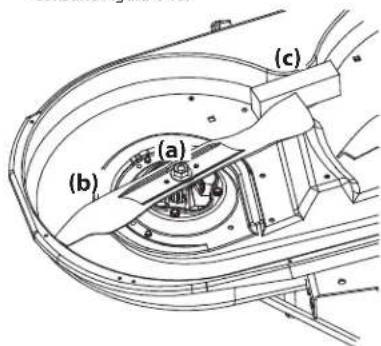

2. Use una llave de 15/16" para sostener la tuerca hexagonal en la parte superior del conjunto del husillo cuando afloje la tuerca hexagonal (a) que sujeta la cuchilla (b). Se puede colocar un bloque de madera (c) entre el alojamiento de la plataforma y el borde de corte de la cuchilla (b) para ayudar a aflojar la tuerca hexagonal (a) que sujeta la cuchilla. Consulte Figura 4-18.

1. Cuando reinstale las cuchillas, asegúrese de que se instalen de modo que las aletas se orienten hacia arriba hacia la parte superior de la plataforma.
2. Ajuste las tuercas hexagonales (a) de las cuchillas a 70-90 pies libras.
3. Reinstale la plataforma (consulte Instalación de la plataforma).

Cambio de la correa de transmisión

Para cambiar la correa de transmisión del tractor, se deben retirar varios componentes y se deben usar herramientas especiales. Solicite a un distribuidor de servicio autorizado que realice el reemplazo de la correa de transmisión.

Desplazamiento lento del tractor

Desplazamiento lento es el movimiento del tractor hacia adelante o hacía atrás cuando el acelerador está activado y las palancas de control de transmisión están en posición neutra. Si el tractor se desplaza lentamente, consulte al distribuidor autorizado para el mantenimiento.

Notas
