DMWMCTZ7 - Caso impermeable PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Carcasa estanca para cámara compacta
Marca	Panasonic
Modelo	DMWMCTZ7
Material	Policarbonato resistente a impactos
Profundidad máxima de estanqueidad	40 metros (130 pies)
Dimensiones (L × H × P)	150 × 94 × 93 mm (sin partes salientes)
Peso	Aproximadamente 435 g
Modelos de cámaras compatibles	DMC-TZ7, DMC-ZS3, DMC-TZ6, DMC-ZS1, DMC-TZ65
Temperatura de uso	0 °C a 40 °C
Junta de estanqueidad	Junta tórica (consumible)
Accesorios incluidos	Junta tórica de repuesto, gel de sílice, tubo de grasa, correa de muñeca, pesos (×2) + tornillos, difusor
Mantenimiento de la junta tórica	Limpieza y engrase antes de cada uso; reemplazo anual recomendado
Limpieza después del uso	Enjuagar con agua dulce 30 min, secar a la sombra
Precauciones de uso	No abrir en ambiente húmedo, verificar la estanqueidad antes del uso
Almacenamiento	Proteger de la luz y el calor, retirar la cámara y la junta tórica
Reparabilidad	No desmontar; contactar al distribuidor
Advertencia	No usar disolventes, productos anticorrosivos o antivaho no incluidos

Preguntas frecuentes - DMWMCTZ7 PANASONIC

¿Cuál es la profundidad máxima de uso de la carcasa DMWMCTZ7?

La carcasa está diseñada para una profundidad máxima de 40 metros (130 pies). No supere este límite para evitar daños en la cámara.

¿Cómo verificar la estanqueidad de la carcasa antes del uso?

Antes de instalar la cámara, sumerja la carcasa cerrada en agua durante aproximadamente 3 minutos. No deben aparecer burbujas. Si se forman burbujas, hay una fuga.

¿Qué modelos de cámaras son compatibles con esta carcasa?

Es compatible con los modelos Panasonic DMC-TZ7, DMC-ZS3, DMC-TZ6, DMC-ZS1 y DMC-TZ65 (datos de marzo de 2009). Consulte el manual para actualizaciones.

¿Cómo mantener la junta tórica?

Retire la junta, límpiela con un paño seco, verifique que no tenga suciedad ni daños, luego aplique una capa fina de grasa incluida antes de volver a colocarla. Reemplácela cada año.

¿Qué hacer si se filtra agua en la carcasa?

Detenga inmediatamente el uso, retire la cámara y quite la batería para evitar un cortocircuito. Consulte a su distribuidor. No reutilice la carcasa hasta que haya sido inspeccionada.

¿Puedo usar la carcasa en agua a alta temperatura?

No, la temperatura del agua no debe superar 40 °C (104 °F). El agua más caliente puede dañar la carcasa y provocar filtraciones.

¿Cómo evitar la condensación dentro de la carcasa?

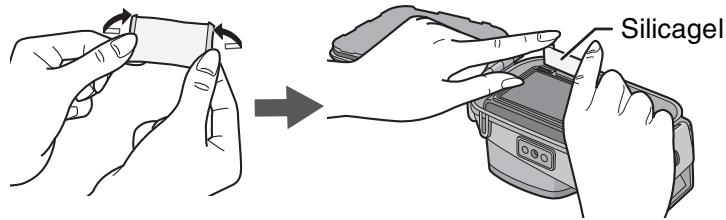

Coloque el gel de sílice incluido dentro de la carcasa 1 a 2 horas antes del uso, especialmente si hay diferencia de temperatura entre el aire y el agua.

¿Cómo limpiar la carcasa después de una inmersión en el mar?

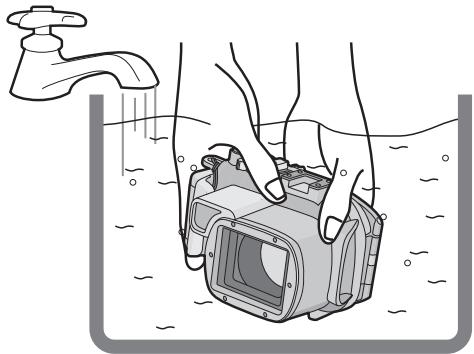

Sumerja la carcasa cerrada en agua dulce durante 30 minutos para disolver los cristales de sal, luego séquela con un paño seco y guárdela protegida del sol.

¿Puedo usar productos químicos para limpiar la carcasa?

No, nunca use alcohol, disolventes, detergentes químicos, productos anticorrosivos o antivaho no incluidos. Use solo agua dulce y un paño suave.

¿Debo retirar la cámara de la carcasa para viajar en avión?

Sí, retire la cámara y la junta tórica antes de tomar el avión debido a los cambios de presión atmosférica que podrían dañar la carcasa.

MANUAL DE USUARIO DMWMCTZ7 PANASONIC

Instrucciones de funcionamiento

Istruzioni d'uso

使用說明書

使用说明书

Antes del uso, lea completamente estas instrucciones.

Manejo y Cuidado....76

Componentes 78

¿Qué es el anillo tórico?....79

Preparación -Ajuste del anillo tórico-....80

Preparación -Control de lo impermeable del estuche-....84

Preparación -Unión de la cámara digital- ..... 85

Sacar imágenes 88

Consejos para sacar imágenes en el agua....89

Después del uso 89

Limpieza y almacenamiento ..... 91

Precauciones para el uso 91

Especificaciones 93

• Este estuche marino ha sido diseñado para las cámaras digitales de Panasonic. Puede gozar de la toma de imágenes submarinas a una profundidad hasta 40 m.
• En el caso de infiltración debida a escaso cuidado, Panasonic no se responsabiliza por los daños padecidos por cualquier producto (cámara digital, baterías, tarjeta, etc.) que quepa en este estuche, los costes fotográficos o cualquier otros gastos.
• Panasonic no proporciona ninguna compensación por accidentes que condujesen a heridas o daños a la propiedad.
• Lea las instrucciones de funcionamiento de su cámara digital.
• Antes de unir la cámara digital, sumerja el estuche en el agua durante 3 minutos o más para comprobar que no haya infiltración de agua.

■ Acerca del manejo del estuche

• Utilice teniendo en cuenta las siguientes condiciones.
  • Profundidad del agua: Hasta 40 m
• Temperatura ambiente: 0 °C a 40 °C

- No use el estuche en agua por encima de los 40 °C. El calor puede dañar el estuche o causar infiltración de agua.

- El estuche está hecho de policarbonato resistente al impacto, sin embargo ponga cuidado cuando lo va a usar. Él puede arañarse fácilmente cuando toma imágenes en lugares con escollos etc. y puede dañarse por el impacto debido a caída etc. Cuando viaja en coche, buque, avión embale con esmero el estuche para evitar un impacto directo en el caso de que se caiga y no deje la cámara digital dentro del estuche. Sólo una la cámara digital al estuche cuando la lleva por cortas distancias como la del aeropuerto al lugar del buceo (para transportarlo, no puede volver a usar el material con el que fue embalado al momento de la compra).

- Cuando se embarca en un avión, el cambio de presión atmosférica podría hacer expandir el interior del estuche causándole daño. Quite el anillo tórico antes de embarcarse en un avión.

Inserte el anillo tórico quitado en la especial bolsa de poliéster suministrada.

- No deje la cámara digital en el estuche por largos períodos de tiempo dentro de un coche, un buque, o bien expuesto a la luz directa del sol etc. El estuche es un dispositivo estanco al aire así que la temperatura dentro del estuche va a subir mucho y la cámara podría dejar de funcionar correctamente. No deje que la temperatura dentro del estuche aumente demasiado.

■ Uso del estuche a altas o bajas temperaturas

• Si abre o cierra el estuche donde haya humedad o calor y luego va a un lugar frío o bien va a bucear, podría tener lugar condensación dentro del estuche, ponerse empañada la superficie del cristal y dañarse la cámara digital.
• Si de repente desplaza el estuche de un lugar, o agua, frío a uno caliente, podría empañarse la superficie del cristal. Espere hasta que el estuche se acerque a la temperatura del aire antes de tomar las imágenes.

■ Acerca de la preparación

• No abra el estuche ni lo cierre donde puede rociarse por el agua o done pueda entra arena en él. Le recomendamos que lo abra o lo cierra en casa.
• Reemplace la batería, la tarjeta etc. y una la cámara digital en casa donde haya poca humedad.

• Si tiene que abrir o cerrar el estuche en lugares de buceo para reemplazar la batería o la tarjeta, tenga cuidado de seguir los pasos siguientes.

• Elija un lugar donde el estuche no pueda ser rociado con agua o entrar arena en su interior.

• Quite soplando cualquier gota de agua en el espacio entre la parte delantera y la trasera del estuche y en la hebilla. Saque enteramente las gotas que quedan de agua con un trapo seco.
• Seque enteramente cualquier gota de agua de su cuerpo o pelo.
• Ponga cuidado en el agua que pueda caer de las mangas de su traje térmico.
• No toque la cámara digital si sus manos están mojadas de agua del mar. Moje una toalla con agua fresca y la coloque en una bolsa de poliéster de antemano. Emplee esta toalla para sacar las gotas de agua o arena de su mano o cuerpo.

- Este estuche no absorbe los golpes. Si coloca un objeto pesado encima del estuche o lo golpee, la cámara digital podría dañarse. Ponga cuidado cuando usa el estuche.

Cuando antes abre el paquete, asegúrese de que estén incluidos tanto el estuche como todos los accesorios y de que ambos no hayan padecido daño alguno durante la distribución o el transporte. En el caso de que encontrase algo insólito, llame a su comerciante antes de utilizar el estuche.

No utilice ningún accesorio salvo los detallados a continuación.

	Anillo tórico de repuesto VMG1798(en la especial bolsa de poliéster)* Una ya se montó de antemano en la unidad.		Silicagel (Desecante)(1 g/5 piezas)VZG0371
	Grasa (para el anillo tórico)VZG0372		Correa de manoVFC4190

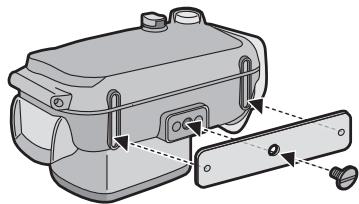

	Pesos (2) , Tornillo de unión de los pesos VXA8726
	Difusor VYK2D90Puede quitar este difusor cuando no lo utiliza.Remoción	UniónAlinee la marca de la parte trasera del estuche y únalo.

- No coloque el estuche donde pueda caerse.

- Por si se cae el estuche en su cabeza o pie, él herirá a usted y causará al estuche un funcionamiento defectuoso.

- Nunca modifique el estuche.

• Si se filtra agua dentro de la cámara debido a que el estuche fue modificado, la cámara digital podría dañarse sin posibilidad de ser reparada.
• Si sigue utilizando la cámara digital después de filtrarse agua en ella, eso podría hacerla incendiar.

- No utilice el estuche para el buceo sin adecuado adiestramiento.

- El estuche tendría que ser hecho funcionar en el buceo sólo si usted tiene adecuado entrenamiento y certificación para este deporte.

- Nunca deje el estuche, la grasa, el silicagel o el anillo tórico al alcance de los niños.

• Si el estuche agarra una cualquier parte del cuerpo del niño puede causarle heridas.
• Los niños podrían por casualidad tragarse la grasa, el silicagel e el anillo tórico.
• Llame de inmediato a un médico por si duda que el niño pueda haberse tragado la grasa, el silicagel o el anillo tórico.

- No cuelgue la correa alrededor de su cuello cuando está sumergido en el agua.

- Ésta podría envolverse alrededor de su cuello causándole sofocación u otra seria herida.

- Limpie toda grasa de sus manos.

- Con sus manos untadas de grasa no frote su boca ni sus ojos.

- Por si se filtra agua en el estuche, deje de usarlo de inmediato.

• Eso puede causar una descarga eléctrica, una quemadura o un incendio.
• Llame a su comerciante.

- Si ocurre algo anómalo mientras que está utilizando el estuche sumergido en el agua, cuando sube siga todos los necesarios procedimientos y líneas de guía para la descompresión.

- Si sube demasiado rápido, puede contraer la enfermedad del buzo.

- Si del estuche sale humo o calor anómalo, olor o sonido, déjelo de usarlo de inmediato.

• Eso puede causar una descarga eléctrica, una quemadura o un incendio.
• Saque la cámara digital fuera del estuche y, de inmediato, quite la batería de la cámara digital.
• Llame a su comerciante.

- Ponga cuidado cuando abre el estuche después de una infiltración de agua.

- El agua penetrada podría hacerlo reventar o podría volcar el estuche trasero.

- No deje el estuche donde hay una lata temperatura.

• La temperatura dentro del estuche aumenta mucho sobre todo cuando éste está expuesto a la luz directa del sol en una playa, un buque etc. o bien cuando se deja en un coche sin aire durante el verano. El calor puede dañar el estuche o sus piezas internas.
• Si al estuche está unida una cámara digital, también ésta podría salir dañada.
• Si utiliza la cámara digital unida cuando la temperatura dentro del estuche es demasiado alta, éste podría causar una infiltración, un cortocircuito o una falta de aislamiento y de eso hacer originar un incendio o un funcionamiento defectuoso.

- No maneje la cámara digital o la batería con las manos mojadas.

- Eso podría causar una descarga eléctrica o un funcionamiento defectuoso.

■ Cuando se sacan imágenes con el flash

• Cuando toma imágenes usando el flash, lo que sale de las imágenes podría resultar viñeteado o bien la imagen podría no alumbrarse uniformemente.
• Cuando toma imágenes con el flash, el rango disponible de éste último es menos debajo de la superficie del agua que estando en tierra.

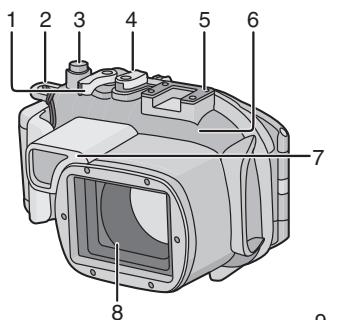

1. Palanca del zoom
2. Ojal de la correa (para unir la correa de mano suministrada y el difusor)

1. Botón del obturador
2. Interruptor ON/OFF
3. Zapata de montaje para INON Inc., strobe externo*1
4. Estuche delantero
5. Difusor (suministrada)
6. Cristal delantero
7. Interruptor selector [REC]/[REPR.]
8. Disco del modo
9. Sección de funcionamiento de botones (Lea las instrucciones de funcionamiento de la cámara digital para los detalles acerca de cada botón de funcionamiento. ^*2 )
10. Estuche trasero
11. Hebilla
12. Palanca para soltar el bloqueo

*1 Ésta es una zapata de montaje dedicada al strobe externo fabricado por INON Inc.

Pregunte a INON Inc. sobre el strobe compatible.

http://www.inon.co.jp/INON_WORLD_body.html

*2 Hay una indicación del botón operativo en el estuche marino que se visualiza reduplicada.(11. Botón operativo más alto)

Siga la indicación del botón (función) en la cámara digital cuando usa el estuche marino.

Según sea la cámara utilizada, esta función podría no estar disponible.

• El anillo tórico es una junta hermética utilizada para cámaras, reloj submarinos y otros dispositivos de buceo.
• El anillo tórico mantiene lo impermeable del estuche cerrando la holgura entre su parte trasera y la delantera.

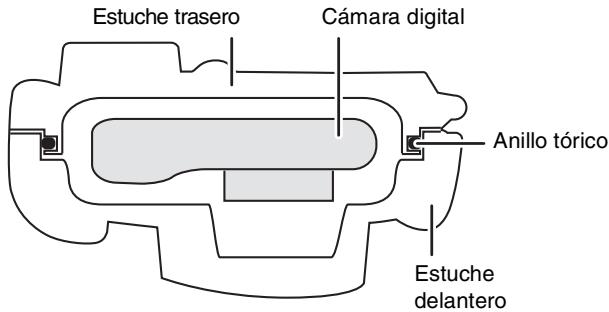

■ Cómo el anillo tórico mantiene lo impermeable del estuche

Estuche trasero Cámara digital Anillo tórico Estuche delantero

La goma toca ambos lados del estuche volviéndolo impermeable e impidiendo al agua infiltrarse a través de la holgura.

Anillo tórico

Anillo tórico

Cuando el anillo tórico está prensado por la presión del agua, la superficie del mismo anillo se expande yendo a proporcionar al estuche un cierre más fuerte.

El anillo tórico impide la infiltración del agua por su contacto uniforme con los lados del estuche. Por lo tanto, es muy importante poner mucho cuidado en dicho anillo. Un cuidado inadecuado del anillo tórico podría causar infiltraciones de agua.

Tenga cuidado de poner el anillo tórico antes de unir una cámara digital. Limpie a fondo y seque sus manos antes de manejar el anillo tórico. Coloque dicho anillo en un lugar donde no haya arena ni polvo.

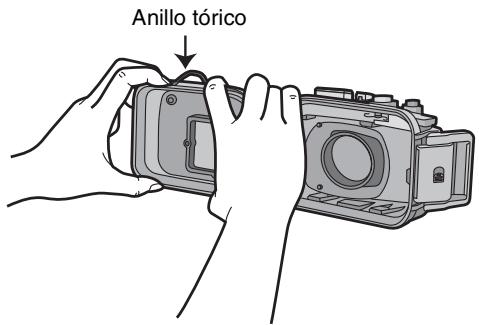

1 Afloje el anillo tórico con sus dedos para quitarlo.

- Afloje parte del anillo tórico con la punta de dos dedos, luego levante la parte aflojada. Tenga cuidado de no arañar dicho anillo con las uñas.

Anillo tórico

Anillo tórico

■ Nota

- No utilice un objeto puntiagudo para quitar el anillo tórico ya que eso podría arañarlo.

2 Controle el anillo tórico.

- Compruebe que en el anillo tórico no haya suciedad, arena, pelo, polvo, cristales de sal, hilas o grasa vieja. En el caso de que los encontrase, sáquelos con un trapo blanco y seco.

▲ Suciedad

▲ Arena

▲Pelo

▲Polvo

▲Sal

▲Hilas

• Podría haber suciedad en el anillo tórico que no puede verse. Compruebe si hay suciedad frotando con su dedo encima del anillo tórico.
• Tenga cuidado de no dejar fibras del trapo seco en el anillo tórico cuando lo va a limpiar.
• Compruebe que el anillo no esté desgarrado, torcido, apretado, deshilachado o arañado y que no tenga arena pegada encima. En estos casos reemplace el anillo tórico.

▲ Hendedura

▲Distorsión

▲ Aplastamiento

▲ Peladura

▲ Arañazo

▲ Arena pegada

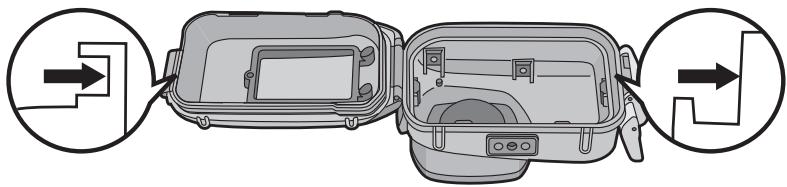

3 Controle la ranura del anillo tórico.

- Granos de arena o cristales de sal endurecidos pueden entrar en la ranura del anillo tórico. Sáquelos con un chorro de aire o un estropajo de algodón. Si usa un estropajo de algodón, tenga cuidado de no dejar ninguna de sus fibras en la ranura de dicho anillo.

- Inspeccione la ranura frontal del estuche y también la ranura trasera del mismo (el lado donde está montado el anillo tórico).

4 Aplique la grasa (suministrada).

Aplique grasa al anillo tórico para limpiar la superficie del mismo y rellene el aceite.

• Con la punta de su dedo aplique uniformemente en el anillo tórico grasa (suministrada) que tenga un tamaño de un grano de arroz. (No aplique la grasa usando papel o un trapo ya que las fibras de éstos podrían pegarse al anillo tórico.)
• En el caso de que haya demasiada grasa en el anillo tórico, se pegará encima suciedad o polvo causando infiltraciones de agua. Por lo tanto, agarre el anillo tórico entre las puntas del dedo y el pulgar y quite suavemente la grasa sobrante.
• Aplicando la grasa del anillo tórico ligera y uniformemente, él se adapta de manera flexible a la ranura del estuche marino y se mantiene hermético al aire.
• Sólo utilice la grasa especificada. Si usa grasa de otro género, puede dañarse la superficie del anillo tórico causando infiltración de agua.

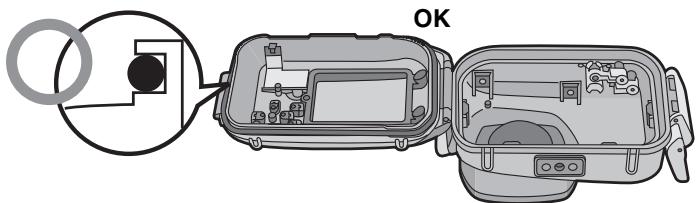

5 Ponga el anillo tórico de manera uniforme dentro de la respectiva ranura.

Compruebe lo siguiente:

• No haya suciedad pegada al anillo tórico.
• El anillo tórico no salga.
• El anillo tórico no esté torcido.
• El anillo tórico no esté extendido demasiado.

OK

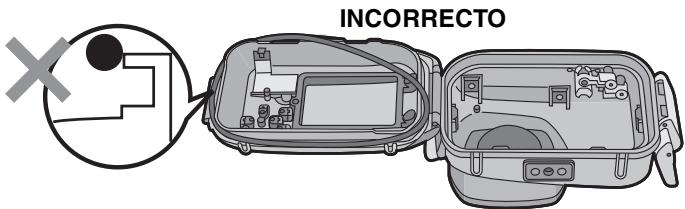

INCORRECTO

6 Controle el anillo tórico una última vez.

Compruebe lo siguiente una vez más:

• No haya suciedad pegada al anillo tórico.
• El anillo tórico no salga.
• El anillo tórico no esté torcido.

- No haya ningún arañazo ni partes apretadas en el anillo tórico.

Saque todo indicio de grasa de sus manos con un paño seco, Luego lávela bien con agua dulce.

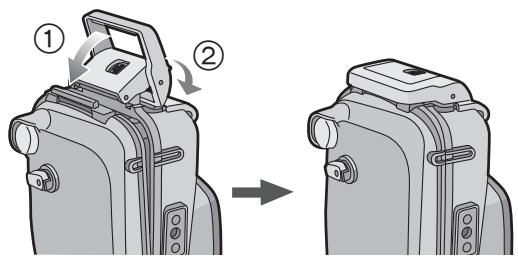

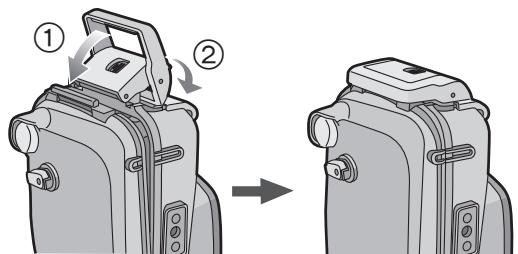

7 Cierre la hebilla.

- Compruebe que ningún material extraño esté pegado a la superficie externa del anillo tórico y de la hebilla en el estuche delantero luego ciérrelo.

Notas

• Para mantener el estuche enteramente estanco al aire, no arañe la superficie del anillo tórico que va a tocar los lados del estuche.
• Nunca utilice un anillo tórico que haya sido arañado o dañado por la suciedad etc. Eso causará infiltración de agua.
• Cada vez que utiliza el estuche, quite el anillo tórico y compruebe que no haya suciedad, arena, pelo u otro material extraño en la ranura del anillo tórico y, luego, aplique una ligera capa de grasa (suministrada). Si aplica demasiada grasa, podrían pegarse a dicho anillo suciedad y polvo causando infiltración de agua.
• Tenga cuidado de llevar consigo un anillo tórico de repuesto en el caso de que se dañase o arañase el que está usando.

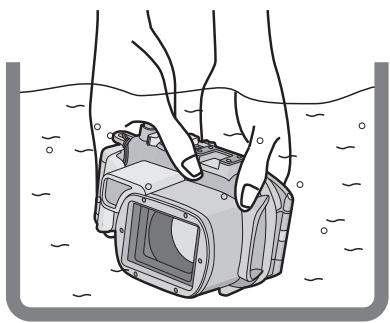

Después de colocar el anillo tórico, compruebe que no haya infiltración de agua dentro del estuche sumergiendo éste último en un tanque de agua, una bañera etc. durante alrededor de 3 minutos antes de unirlo a la cámara digital.

- No use el estuche en agua por encima de los 40 °C. El calor puede dañar el estuche o causar infiltración de agua.

Realice la misma prueba después de unir la cámara digital al estuche. (P85)

Notas

• Compruebe que ningún material extraño esté pegado a la superficie externa del anillo tórico y de la hebilla en el estuche delantero luego ciérrelo.
• Si el agua se filtra en el estuche mientras que está usándolo y la cámara digital está sumergida en el agua, quite de inmediato la batería. El gas de hidrógeno podría incendiarse o causar una explosión por si hay un fuego cerca.
• Si bucea rápidamente mientras que mantiene el estuche o tira éste desde un buque a la mar, podría ocurrir infiltración de agua debido a la alta presión. Eso no es un funcionamiento defectuoso, sin embargo siempre bucee lentamente.
• El estuche está diseñado para que pueda ser usado a una profundidad hasta 40 m. Por si bucea a una profundidad mayor de 40 m, parte del estuche podría dañarse irreparablemente.
• Cuando cierra el estuche, ponga cuidado en que no sea agarrado ningún material extraño entre el anillo tórico y su ranura incluso un pequeño pelo o grano de arena podría causar infiltración de agua.

Compruebe que el interruptor ON/OFF de la cámara y el estuche esté ajustado en [OFF] y el interruptor selector [REC]/[REPR.] esté ajustado en [☐].

- Quite la correa de la cámara digital.

1 Empuje hacia arriba ② con su dedo, mientras hace deslizar ① para abrir la hebilla.

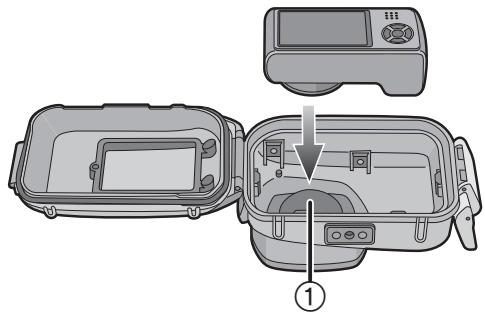

2 Una la cámara digital al estuche.

- Tenga cuidado de no agarrar la espira de sombra ①.

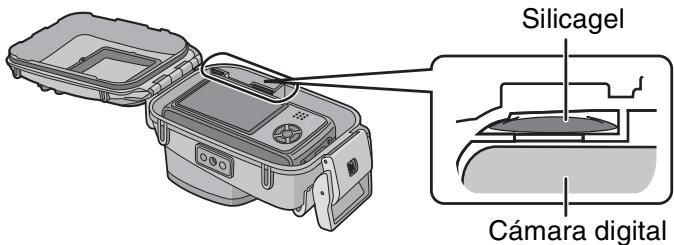

3 Inserte el silicagel (suministrado).

- Siempre utilice silicagel nuevo.

Silicagel Cámara digital

- Cuando inserta el silicagel, dóblelo como se muestra en la figura abajo, luego insértelo lo más allá que sea posible. Si cierra el estuche con el silicagel no insertado enteramente, éste será agarrado en el anillo tórico causando infiltración de agua.

Silicagel

- Si la temperatura del aire es alta y la del agua es baja, puede tener lugar condensación dentro del estuche. Para evitar condensación, antes meta el silicagel (suministrado) dentro del estuche. Para evitar que se forme neblina en el estuche, inserte el silicagel cerca de 1 a 2 horas antes de utilizar el estuche.

4 Cierre la hebilla.

Compruebe que la hebilla esté cerrada firmemente. No inserte la correa etc. en la hebilla.

5 Después de unir la cámara digital, compruebe una vez más que no haya infiltración de agua en el estuche. (P84)

Notas

• Compruebe una o más veces que el anillo tórico esté aplicado de manera uniforme dentro de su ranura.
• Evite abrir o cerrar el estuche donde haya mucha arena o polvo o en lugares húmedos o mojados.
• Si ocurre un cambio repentino de humedad debido al aire húmedo que entra en el estuche, podría producirse condensación dentro del mismo estuche.
• Para evitar condensación, ajuste la cámara digital en un lugar lo más seco que sea posible. Además, compruebe que el silicagel (suministrado) sea lo bastante seco antes de insertarlo.
• Si ocurre un repente cambio de temperatura, puede tener lugar condensación dentro del estuche.
• Si un protector o aceite solar se pega al estuche, sáquelo de inmediato con agua tibia para evitar que se reduzca lo impermeable suyo o se descolore.

■ Unión de los pesos

Acerca del uso de los pesos

Cuando usa el estuche marino, una los pesos hasta lograr la flotabilidad deseada. Úselos como necesita.

Se refiera a lo siguiente por lo que respecta a la flotabilidad submarina.

① Si sólo utiliza la cámara digital y el estuche marino:
Ellos flotan lentamente en el agua dulce o el agua del mar (Más flotabilidad).
② Si sólo utiliza la cámara digital, el estuche marino y 1 peso:
Ellos flotan aún más lentamente en la agua dulce o el agua del mar que ① (Más flotabilidad).
③ Si sólo utiliza la cámara digital, el estuche marino y 2 pesos:
Ellos se hunden lentamente en la agua dulce o el agua del mar (Menos flotabilidad).

Cómo unir los pesos

Si utiliza 1 peso, alinee la parte saliente del peso con el receptáculo del trípode en el estuche marino y, luego usando un destornillador ranurado o algo por ese estilo, utilice el tornillo de unión de los pesos suministrados para unir al receptáculo del trípode.

Si utiliza 2 pesos, alinee la parte saliente del segundo peso con la parte dentada del primero de manera que los pesos no se sobrepongan, luego los una al receptáculo del trípode.

■ Tenga cuidado de comprobar lo siguiente antes de entrar en el agua Compruebe lo siguiente antes de bucear.

• ¿Queda bastante carga en la batería?
• ¿Queda bastante memoria en la tarjeta?
• ¿El anillo tórico está aplicado de manera uniforme dentro de su ranura?
• ¿Ha comprobado que no haya infiltración de agua en el estuche?
• ¿La hebilla está cerrada firmemente?

■ Sacar imágenes

1 Encienda la cámara.

Pulse ① para soltar el bloqueo, luego ajusta a [ON].

2 Visualice el menú del modo de escena y luego ajuste a [SUBMARINO].

• Lea las instrucciones de funcionamiento de la cámara digital para más detalles.
  3 Dirija el área AF en el monitor LCD hacia el sujeto que quiere enfocar.
  4 Pulse ◀ (♀ AF-L) para enfocar.

- Vuelva a pulsar ◀ (💡 AF-L) para cancelar.

5 Pulse a tope el botón del obturador para tomar la imagen.

Notas

• Antes de unir la cámara al estuche, le recomendamos que ajuste de nuevo el reloj. (Lea las instrucciones de funcionamiento de la cámara digital para más detalles.)
• Si hay algunas partículas flotantes delante de la cámara, puede enfocar éstas en lugar del sujeto.
• Si hay gotas de agua o suciedad pegadas en el cristal delantero, podría no ser posible enfocar correctamente. Tenga cuidado de limpiar el cristal antes de tomar las imágenes.

Cuando la imagen es demasiado azulada en el agua

① Pulse muchas veces ▲ (＋) hasta que aparezca [WB±].
② Pulse ◀ (💡 AF-L)/▶ (⚡) para ajustar el balance del blanco.
③ Pulse [MENU/SET] para terminar.

- Para terminar puede también pulsar a mitad el botón del obturador.

Elija la mejor imagen

Ajuste el flash a [∅].

Uso de la función del bracketing automático (Para modelos que tienen dicha función)

• Cada vez que pulsa el botón del obturador, se graban automáticamente 3 imágenes con diferente exposición. Entre las 3 puede elegir la imagen deseada. Se el modo de ráfaga
• Cuando toma imágenes de un sujeto que se mueve rápido (un pez payaso etc.), puede seleccionar su imagen favorita después de tomas las imágenes con el modo de ráfaga.

■ Nota

• Se admite también el ajuste fino del balance del blanco (modo debajo del agua) cuando graba imágenes en movimiento. (Modelo compatible:DMC-TZ7/DMC-ZS3) Puede ajustar el balance del blanco según sea la profundidad del agua o según prefiera Usted.
• Para más información, lea las instrucciones de funcionamiento sobre la cámara digital.

Después del uso

Después de terminar la toma de las imagines, siga los pasos a continuación.

1 Sumerja el estuche en agua fresca durante 30 minutos o más sin quitar la cámara digital para sacar los cristales de sal etc.

• Pulse todos los botones operacionales etc. en el estuche para sacar toda agua del mar. En el caso de que de los botones no se saquen los cristales de sal etc., éstos se endurecerán y los botones dejarán de ser operables.
• No limpie el estuche con agua de chorro rápido o presurizada etc. ya que eso podría causar infiltración de agua.

2 Saque el agua con un trapo seco que no tenga cristales de sal pegados en él y, luego, seque enteramente el estuche.

- No seque el estuche exponiéndolo a la luz directa del sol. Eso podría hacer decolorar o dañar el estuche o acelerar el deterioro del anillo tórico.

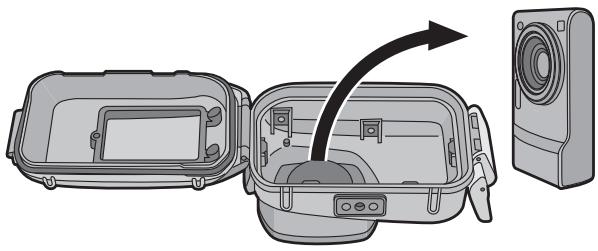

3 Abra la parte trasera del estuche para quitar la cámara digital.

4 Quite el anillo tórico del estuche y compruebe que no haya suciedad etc. en su ranura.

5 Compruebe que no haya arañazos etc. en el anillo tórico mientras va aplicando la grasa.

Notas

Tenga cuidado cuando va a quitar la cámara digital del estuche de manera que no se moje.

• Quite la cámara con las manos limpias. (Lave sus manos con agua fresca y las seque enteramente.)
• Seque cualquier humedad de su cuerpo o pelo. (Ponga especial cuidado en el agua que sale de las mangas de su traje térmico.)
• Cuando el tiempo o el mar es muy malo, elija un lugar donde la cámara digital no se moje como, por el ejemplo, en casa o donde haya un techo encima.

1 Lave la parte externa del estuche con agua.

• Lave la parte externa del estuche hasta que esté limpia. (P89)
• Tenga cuidado de cerrar el estuche y luego lave solo con agua su parte externa.
• Saque toda suciedad dentro del estuche con un trapo mojado y blando.

Notas

• No lave el estuche con agua a alta presión ya que eso podría causar infiltración de agua. Quite la cámara digital antes de lavar el estuche con agua.
• No deje la cámara digital en el interior del estuche cuando vaya a almacenarla.
• Quite el anillo tórico del estuche marino y guárdelo de manera que no se seque. Para detalles, lea la página 92.
  Cuando almacena durante un largo período, inserte el anillo tórico antes quitado en la especial bolsa de poliéster suministrada.
• Para evitar herrumbre a los pesos y al tornillo de unión de éstos, los separe tras el uso y saque enteramente todo indicio de sal o agua antes de almacenar.

Precauciones para el uso

■ Manejo del anillo tórico

• No utilice alcohol, diluyente o un agente químico para limpiar el anillo tórico. Eso causará daño o deterioro al anillo tórico.
• Si no utiliza el estuche durante un largo período de tiempo, quite el anillo tórico de la respectiva ranura, aplique una capa fina de grasa (suministrada), colóquelo en la especial bolsa de poliéster y almacénelo en un lugar frío y oscuro para evitar que se dañe la superficie. Cuando vuelve a usarlo, compruebe con esmero que no esté arañado ni roto.
• Sólo utilice la grasa especificada. Si usa grasa de otro género, puede dañarse la superficie del anillo tórico causando infiltración de agua.
• El anillo tórico toca los lados del estuche volviendo éste último impermeable. No golpee, haga entrar material extraño (suciedad, arena o pelo etc.) ni arañe el anillo tórico ni los lados del estuche.
• Use las puntas de sus dedos para quitar el anillo tórico. No utilice objetos puntiagudos ya que eso podría arañar el anillo tórico.
• Después de quitar el anillo tórico de la parte trasera del estuche, le saque toda suciedad, arena, pelo u otro material extraño. Limpie también la ranura del anillo tórico y los lados internos de la parte delantera del estuche que toca el anillo tórico.

• Nunca utilice un anillo tórico que haya sido arañado o dañado por la suciedad etc. Eso causará infiltración de agua. Reemplácelo con uno nuevo.

• Una vez reemplazado el anillo tórico, si no se utiliza durante un largo período, después de ajustar la cámara digital, o bien cuando sustituya la batería o algo por el estilo, en el caso de que vaya a abrir el estuche marino, verifique que dicho anillo no esté dañado ni agrietado.
  Después de verificar, cierre el estuche marino, lo sumerja en agua (un cubo de agua o una bañera) durante alrededor de 3 minutos o más, luego compruebe qua no haya filtración de agua. (P84)

• Los anillo tóricos son productos consumibles. Sin embargo su duración dependerá del cómo se mantendrán, del cuánto se utilizan y de sus condiciones de almacenamiento, le recomendamos reemplazarlos cada año aunque no vea ningún arañazo.

■ Acerca del mantenimiento

- No utilice los productos químicos a continuación para la limpieza, antioxidante, antiempañante o reparación. El hecho de usarlos directa o indirectamente (con un spray químico etc.) en el estuche podría ocasionar grietas.

Productos químicos prohibidos	Cuidado
Disolventes orgánicos volátiles/Agentes químicos para limpieza	No limpie el estuche con disolventes orgánicos volátiles como el alcohol, la gasolina o un diluyente y agentes químicos para limpieza. Límpielo con agua fría o tibia.
Anticorrosivos	No utilice anticorrosivos ya que las partes metálica están hechas de acero inoxidable o bronce. Límpielo con agua fresca.
Agentes antiempañantes	No utilice agentes antiempañantes a la venta. Tenga cuidado de usar el silicagel indicado en estas instrucciones de funcionamiento.
Adhesivos	No utilice adhesivos para reparar. En el caso de que su estuche necesitase ser reparado, llame a su comerciante.

• Si la grasa se pega a la cámara digital, sáquela con un trapo blando y seco.
• Cuando limpia el interior del estuche, sólo hágalo utilizando un trapo blando y seco. Limpie el interior del cristal delantero con un trapo blando y seco antes y después del uso para que el cristal se mantenga claro.

■ Acerca del almacenamiento y de la inspección después del uso

- Siempre tenga la cámara digital fuera del estuche.

- Ponga cuidado en que no haya suciedad ni polvo pegados en el anillo tórico.

- Seque a fondo el estuche a temperatura ambiente, luego almacénelo en un sitio frío y oscuro.

- Le recomendamos que inspeccione el estuche después de 3 años desde la compra. Esta inspección conlleva el desmontaje y la limpieza del estuche, comprobando todas las piezas y reparándolas si fuese necesario y controlando lo impermeable del estuche usando el mismo equipo de ensayo hidrostático que fue usado para controlar lo impermeable antes de la compra. Todos los costes de transporte están a cargo del cliente.

- No desmonte ninguna pieza ni utilice accesorio alguno que no esté especificado en estas instrucciones de mantenimiento ni modifique el estuche. Si el estuche no funciona correctamente, llame a su comerciante.

Especificaciones

Modelo compatible:	DMC-TZ7/DMC-ZS3/DMC-TZ6/DMC-ZS1/DMC-TZ65/(A partir de marzo de 2009*)
Peso:	Aproximadamente 435 g
Dimensiones:	Aproximadamente150 mm (W)×94 mm (H)×93 mm (D)(excluyendo las partes salientes)
Material:	Policarbonato
Sistema impermeable:	Cierre de anillo tórico
Profundidad de resistencia al agua:	40 m

* Se refiera a las instrucciones de funcionamiento, catálogo, sitio web etc. de la cámara digital para la última información sobre los modelos que puede usar.

Indice

Prima dell'uso 95

Accessori 97
