CVM521P2MS1 - Microondas Café - Manual de uso y guía de instrucciones gratis

Tipo de producto	Microondas para instalar sobre la cocina
Marca	Café
Modelo	CVM521P2MS1
Clasificación eléctrica	120 V CA, 60 Hz, 14.5 A, 1.7 kW
Peso de la unidad	63 – 85 libras (aprox.)
Tipo de instalación	Sobre la cocina, debe montarse en el gabinete superior y la pared
Opciones de ventilación	Recirculación (sin ventilación), Escape superior exterior, Escape trasero exterior
Filtros incluidos	Filtro de carbón (preinstalado), 2 filtros de grasa
Vida útil del filtro de carbón	Reemplazar cada 6–12 meses según el uso
Espacio de montaje requerido	Abertura de 30 pulgadas entre gabinetes; admite cocinas de hasta 36 pulgadas de ancho
Instalación recomendada	Se requieren dos personas; use al menos un montante de pared para soporte
Características de seguridad	Enchufe de conexión a tierra de tres clavijas, se requiere verificación de continuidad a tierra
Cable de alimentación	Enchufe de conexión a tierra de tres clavijas, circuito dedicado de 15–20 A
Longitud máxima del conducto	140 pies equivalentes para conducto rectangular de 3.25" x 10" o redondo de 6"
Incluye plantillas	Plantilla para gabinete superior y plantilla para pared trasera
Electrodomésticos de cocina compatibles	Cocinas eléctricas o de gas con BTU combinado ≤ 63,000 BTU; Café gas solo con microondas Café

Preguntas frecuentes - CVM521P2MS1 Café

¿Cuáles son los requisitos eléctricos para el microondas Café CVM521P2MS1?

El microondas requiere una fuente de alimentación de 120 V CA, 60 Hz, 14.5 A en un circuito derivado dedicado de 15–20 amperios. Viene con un enchufe de conexión a tierra de tres clavijas y debe estar correctamente conectado a tierra.

¿Cuánto pesa el CVM521P2MS1?

El microondas pesa entre 63 y 85 libras. Se pueden soportar cargas adicionales de hasta 50 libras, lo que eleva la capacidad de peso total a 113–135 libras.

¿Se puede instalar este microondas sobre cualquier tipo de cocina?

Se puede instalar sobre electrodomésticos de cocina eléctricos o de gas con una clasificación BTU combinada de 63,000 BTU o menos. Las cocinas de gas de la marca Café solo deben combinarse con microondas Café.

¿Qué opciones de ventilación están disponibles?

Tres opciones: Recirculación (sin conducto sin ventilación) usando un filtro de carbón; Escape superior exterior (conducto vertical); y Escape trasero exterior (conducto horizontal).

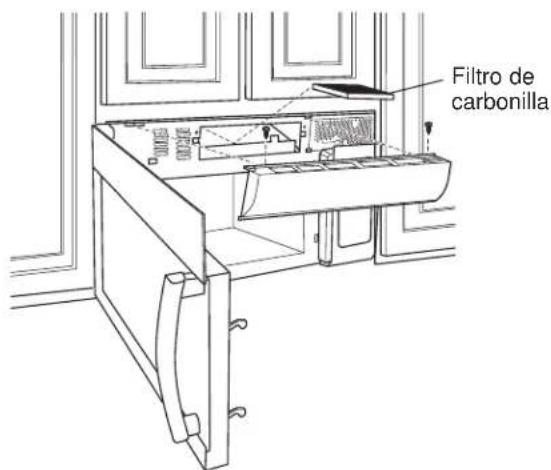

¿Cómo reemplazo el filtro de carbón?

Abra la puerta, retire dos tornillos de la rejilla superior, deslice la rejilla hacia afuera, retire el filtro viejo, desenvuelva el filtro nuevo e instálelo con el lado de malla hacia arriba, luego vuelva a colocar la rejilla y los tornillos.

¿Qué herramientas se necesitan para la instalación?

Destornillador Phillips, lápiz, tijeras para metal, tijeras, guantes, sierra, gafas de seguridad, nivel, cinta métrica, taladro eléctrico con brocas de 3/16", 7/16", 1/2" y 5/8", localizador de montantes, martillo y cinta adhesiva para conductos.

¿Se proporciona una plantilla para la instalación?

Sí, se incluyen una plantilla para gabinete superior y una plantilla para pared trasera para ayudar a marcar los orificios de montaje y los recortes de escape.

¿Con qué frecuencia se debe reemplazar el filtro de carbón?

Generalmente cada 6 a 12 meses, o cuando se vuelve notablemente sucio o decolorado.

¿Se puede instalar el microondas en una isla o península de gabinete?

No, debe montarse tanto en un gabinete superior como en una pared. No se permiten instalaciones en isla o península.

¿Cuál es la longitud máxima del conducto para ventilación exterior?

La longitud equivalente total del conducto no debe exceder los 140 pies para conducto rectangular de 3.25" x 10" o redondo de 6" de diámetro, incluyendo codos y transiciones.

MANUAL DE USUARIO CVM521P2MS1 Café

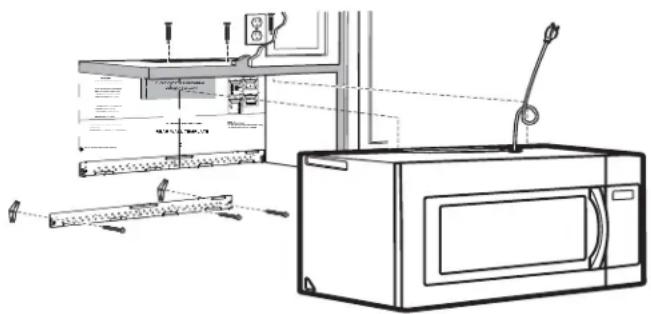

Instrucciones de instalación

Horno microondas para colocar encima de la estufa

ANTES DE EMPEZAR

Lea estas instrucciones completa y cuidadosamente.

• IMPORTANTE — Guarde estas instrucciones para el uso del inspector local.
• IMPORTANTE — Cumpla con todos los códigos y ordenanzas gubernamentales.

• Nota para el instalador — Asegúrese de dejar estas instrucciones con el consumidor.

• Nota para el consumidor – Guarde estas instrucciones para futura referencia.

• Nivel de destrezas – La instalación de este aparato requiere de destrezas básicas de mecánica y electricidad.
• La instalación apropiada es responsabilidad del instalador.
• La falla del producto debido a una instalación inapropiada no está cubierta por la garantía.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Éste es el símbolo de alerta de seguridad. El mismo alerta sobre potenciales riesgos que le pueden producir la muerte o

lesiones tanto a usted como a otras personas. Todos los mensajes de seguridad estarán a continuación del símbolo de alerta de seguridad y con la palabra “PELIGRO”, “ADVERTENCIA” o “PRECAUCIÓN”. Estas palabras se definen como:

▲ PELIGRO

ADVERTENCIA

Indica una situación de riesgo que, si no se evita, producirá la muerte o lesiones graves.

PRECAUCIÓN

Indica una situación de riesgo que, si no se evita, podría producir la muerte o lesiones graves.

Indica una situación de riesgo que, si no se evita, podría resultar en lesiones menores o moderadas.

Este producto requiere un tomacorriente eléctrico de tres patas conectado a tierra. El instalador debe llevar a cabo una inspección de continuidad a tierra en la caja eléctrica antes de comenzar la instalación para asegurar que la caja tomacorriente está conectada a tierra de manera apropiada. Si no lo está, o si el tomacorriente no cumple con los requisitos eléctricos indicados (bajo la sección REQUISITOS ELÉCTRICOS), se deberá recurrir a un técnico calificado para corregir cualquier deficiencia.

Riesgo de Descarga Eléctrica. Para seguridad personal, remueva el fusible de la casa o abra el interruptor de circuito antes de comenzar la instalación para evitar descargas eléctricas severas o fatales.

ADVERTENCIA

Riesgo de Descarga Eléctrica. Puede ocasionar lesiones o la muerte: ESTE ELECTRODOMÉSTICO SE DEBE CONECTAR A TIERRA DE FORMA CORRECTA a fin de evitar descargas severas o mortales.

El cable de corriente de este electrodoméstico contiene un enchufe de 3 patas (conexión a tierra) que se conecta a un tomacorriente de pared estándar de 3 cables (conexión a tierra) para minimizar la posibilidad de riesgos de descargas eléctricas por parte del mismo.

Cuando se encuentre un tomacorriente de pared de dos enchufes, se deberá reemplazar por uno conectado a tierra de forma adecuada de tres cables, y deberá ser instalado por un electricista calificado.

ADVERTENCIA

Riesgo de Descarga

Eléctrica. Puede ocasionar lesiones o la muerte: NUNCA, bajo ninguna circunstancia, corte, deforme o elimine ninguna de las puntas de los cables de corriente. No use un prolongador. Si no se cumple con esto, se podrán producir incendios.

REQUISITOS ELÉCTRICOS

La clasificación del producto es de 120 vatios CA (AC), 60 hertz, 14.5 amperios, y 1.7 kilovatios. Este producto debe estar conectado a un circuito de suministro del voltaje y frecuencia apropiados. El tamaño del alambre debe conformarse a los requisitos del National Electric Code o al código local en efecto para este índice de kilovatios. El cable eléctrico de alimentación y el interruptor deberán llevarse a un tomacorriente único conectado a tierra de 15 a 20 amperios. La caja del tomacorriente deberá estar localizada en el gabinete encima del horno. La caja del tomacorriente debe ser instalada por un electricista calificado y debe conformarse al National Electrical Code o al código local en efecto.

PRECAUCIÓN

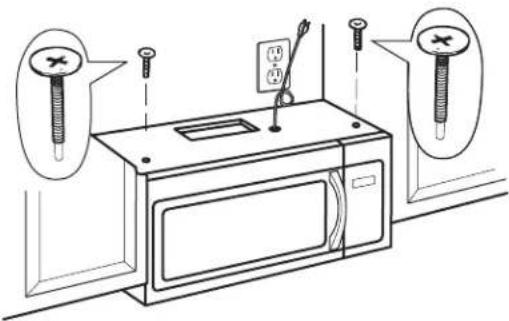

Por razones de seguridad, la

superficie de montaje deberá poder soportar la carga del gabinete, sumado al peso agregado de este producto de entre 63 y 85 libras, además de cargas adicionales en el horno de hasta 50 libras o un peso total de entre 113 y 135 libras.

PRECAUCIÓN

Por razones de seguridad,

este producto no se puede instalar en arreglos de gabinete tales como una isla o península. Se debe montar TANTO a un gabinete superior COMO a una pared.

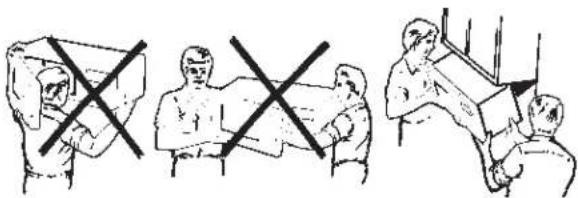

PRECAUCIÓN

A fin de evitar el riesgo de

lesión personal (lesión en la espalda u otras lesiones debido a peso excesivo del horno de microondas) o daños sobre el producto, deberá contar con la ayuda de dos personas para instalar este horno de microondas.

CAMPANA DE ESCAPE

NOTA: Lea las siguientes dos páginas solamente si planea ventilar el escape hacia el exterior. Si por el contrario planea recircular el aire de vuelta hacia el salón, continúe en la página 30.

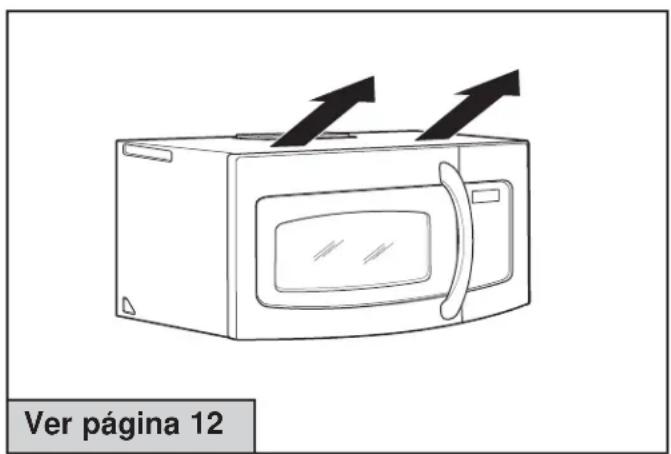

ESCAPE SUPERIOR EXTERNO (EJEMPLO SOLAMENTE)

La siguiente tabla describe un ejemplo de una posible instalación de red de conductos.

PARTES DEL CONDUCTO EQUIVALENTE x USADO = EQUIVALENTE			LONGITUD
	Tapa del techo	24 pies x (1) =	24 pies
cto recto de 12 pies(redondo de 6")	Adaptador de transiciónulo a redondo*	12 pies x (1) =	12 pies
		5 pies x (1) =	5 pies
La longitud de las partes de los conductos equivalentes está basada en pruebas reales y reflejan los requisitos para lograr una buena ventilación con cualquier campana de escape.Longitud total = 41 pies

*IMPORTANTE: Si se usa un adaptador de transición de rectángulo a redondo, las esquinas del fondo del regulador de tiros deberán cortarse para que encajen, usando las tijeras de corte, para permitir el movimiento libre del regulador de tiros.

NÚMERO

ESCAPE POSTERIOR EXTERNO (EJEMPLO SOLAMENTE)

La siguiente tabla describe un ejemplo de una posible instalación de red de conductos.

PARTES DEL CONDUCTO		EQUIVALENTE x LONGITUDUSADO =			EQUIVALENTE
	Tapa de pared	40 pies	x	(1) =	40 pies
	Conducto recto de 3 pies de 3 14'' × 10''	3 pies	x	(1) =	3 pies
	Codo de 90°	10 pies	x	(2) =	20 pies
La longitud de las partes de los conductos equivalentes está basada en pruebas reales y reflejan los requisitos para lograr una buena ventilación con cualquier campana de escape. Longitud total =					63 pies

NOTA: Para el escape posterior, se debe tener cuidado al alinear el escape entre los espacios de los postes de viga de la pared, o la pared debería ser preparada en el momento de su construcción dejando suficiente espacio entre los postes de viga de la pared para acomodar el escape.

NÚMERC

Instrucciones de Instalación

NOTA: Si usted necesita instalar conductos, tenga pendiente que la longitud total del conducto rectangular de 3 14 " x 10" o el conducto redondo de 6" de diámetro no debe sobrepasar 140 pies equivalentes.

La ventilación externa requiere un CONDUCTO DE CAMPANA DE ESCAPE. Lea lo siguiente cuidadosamente.

NOTA: Es importante que la ventilación sea instalada usando la ruta más directa y con la menor cantidad de codos posible. Esto asegura la ventilación del escape y ayuda a prevenir bloqueos. También, cerciórese de que el regulador de tiro pende libremente y nada bloquea los conductos.

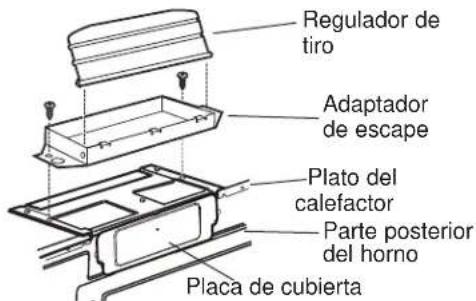

Conexiones de escape:

La campana de escape ha sido diseñada para encajar con un conducto rectangular de 3 14 " x 10" estándar.

Si un conducto redondo es necesario, se debe usar un adaptador de transición de rectangular a redondo. No use un conducto menor de 6" de diámetro.

Longitud máxima del conducto:

Para lograr un movimiento satisfactorio del aire, la longitud total del conducto rectangular de 3 ^1/4 x 10" o el conducto redondo de 6" de diámetro no debe sobrepasar 140 pies equivalentes.

Los codos, transiciones, paredes y tapas de techo, etc., presentan resistencia adicional al flujo de aire y son equivalentes a una sección de conducto recto el cual es más largo que su tamaño físico real. Cuando calcule la longitud total del conducto, agregue las longitudes equivalentes de todas las transicionesy adaptadores, más la longitud de todas las secciones de conducto rectas. La tabla más adelante muestra cómo puede calcular la longitud aproximada de la red de conductos usando pies aproximados de longitudes equivalentes de algunos conductos típicos.

PARTES DE CONDUCTO EQUIVALENTE		LONGITUD NÚMERO x USADO = EQUIVALENTE
	Adaptador de transición de ángulo a redondo*	5 pies	x ( )	=
	Tapa de pared	40 pies	x ( )	=
	Codo de 90°	10 pies	x ( )	=
	Codo de 45°	5 pies	x ( )	=
	Codo de 90°	25 pies	x ( )	=
	Codo de 45°	5 pies	x ( )	=
	Tapa de techo	24 pies	x ( )	=
[CX52]	Conducto recto de 6" redondo o rectangular de 3 14 " x 10"	1 pies	x ( )	=

* IMPORTANTE: Si se usa un adaptador de transición de rectángulo a redondo, las esquinas del fondo del regulador de tiros deberán ser cortadas para que encajen, usando las tijeras de corte, para permitir el movimiento libre del regulador de tiros.

La longitud de las partes de conductos equivalentes está basada en pruebas reales y reflejan los requisitos para lograr una buena ventilación con cualquier campana de escape.

DAÑO – ENVÍO/ INSTALACIÓN

• Si la unidad se daña durante el envío, devuelva la unidad a la tienda donde fue comprada para su reparación o reemplazo.
• Si la unidad es dañada por el cliente, la reparación o reemplazo es responsabilidad del cliente.
• Si la unidad es dañada por el instalador (si no es el cliente), la reparación o reemplazo deberá ser realizado por arreglo entre el cliente y el instalador.

PARTES INCLUIDAS

PAQUETE DE PIEZAS

PARTE CANTIDAD
	Tornillos de Madera (3/16" x 2")	2

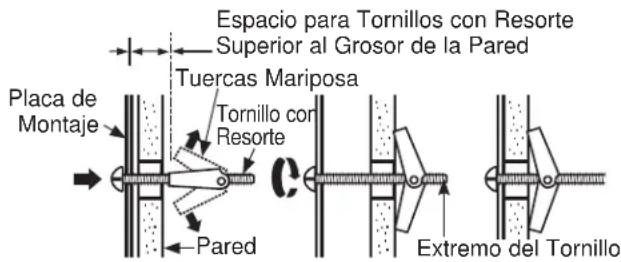

	Tornillos con resorte y tuercas mariposa) (1/4" x 3")	4
	Tornillo de Máquina con Auto Alineación (1/4"-28 x 3-1/4")	3
	Arandela Aislante de Nylon (para gabinetes metálicos)	2
[DC4]	Tornillos de rosca (para conectar el conector del conducto del amortiguador)	2-3
	Una abrazadera del cable de corriente y un tornillo de montaje de color oscuro (para sostener el cable de corriente)	1

Enconrará las piezas de instalación dentro de un paquete con la unidad. Asegúrese de que se encuentren todas las piezas.

NOTA: Se incluyen algunas piezas adicionales.

PARTES INCLUIDAS PIEZAS ADICIONALES

PARTE CANTIDAD
TOP CABINET TEMPLATE	Plantilla del Gabinete Superior	1
	Plantilla de la Pared Trasera	1
	Instrucciones de Instalación	1
	Filtros de Grasa	2
	Placa de montaje (para soportar el horno de microondas)	1
	Placa de cubierta (para instalación de ventilación de habitación) incluida en algunos modelos	1
	Filtro de Carbón (Preinstalado en el Producto)	1

HERRAMIENTAS NECESARIAS

Tijeras para hojalata (para cortes en reguladores, si se requiere)

Tijeras (para cortar plantillas, si es necesario)

Guantes

Sierra (sable, agujero o cerradura)

Gafas de seguridad

Nivel

Regla o cinta métrica y extremo recto

Taladro eléctrico con brocas de 3/15", 7/16", 1/2", y 5/8"
Bloques de llenado o piezas de fragmentos de madera, si son necesarios para para generar espacio en el gabinete superior (usados en instalaciones de gabinetes inferiores ahuecados únicamente)

Detector de montantes

Martillo (opcional)

Cinta para conductos y de mascarar

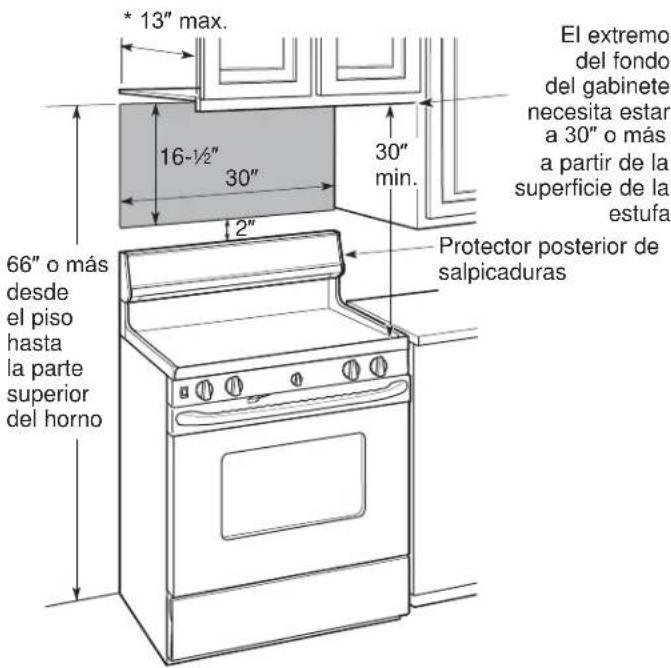

ESPACIO DE MONTAJE

• El espacio entre los gabinetes debe ser de 30" de ancho y debe estar libre de obstrucciones.
• Este horno es para ser instalado por encima de estufas hasta 36" de ancho.
• Si el espacio entre los gabinetes es mayor a 30", se puede usar un Kit de panel de relleno para llenar el espacio entre el horno de microondas y los gabinetes. Su manual del propietario contiene el número de kit para su modelo.
• Si usted se dispone a ventilar su horno hacia el exterior, ver la Sección de Campana de Escape para la preparación del conducto de escape.
• Cuando se instale el horno debajo de gabinetes de fondos lisos y planos, tenga cuidado de seguir cuidadosamente las instrucciones en la plantilla del gabinete superior para el espacio de tolerancia del cable eléctrico.
  • * Máx. de 13": para una instalación estándar, una profundidad del gabinete de 15" requiere pasos adicionales utilizando el kit de instalación adicional JX15BUMPWW/BB.
• Para modelos con hoyos de ventilación superiores: No permita que el gabinete u otros objetos bloqueen el flujo de aire de la ventilación.
• Este microondas es apto para su instalación sobre electrodomésticos de cocción eléctrica o a gas con un BTU combinado de 63,000 BTU o menos.
• Los electrodomésticos de cocción a gas de la marca Café sólo se deberán instalar en combinación con un microondas sobre la estufa de la marca Café.
• Los electrodomésticos de cocción a gas de la marca Monogram sólo se deberán instalar en combinación con un microondas sobre la estufa de la marca Monogram.
• Los electrodomésticos de cocción a gas de la marca Monogram con un BTU combinado superior a 66,000 BTU no se deberán emparejar con un microondas sobre la estufa.

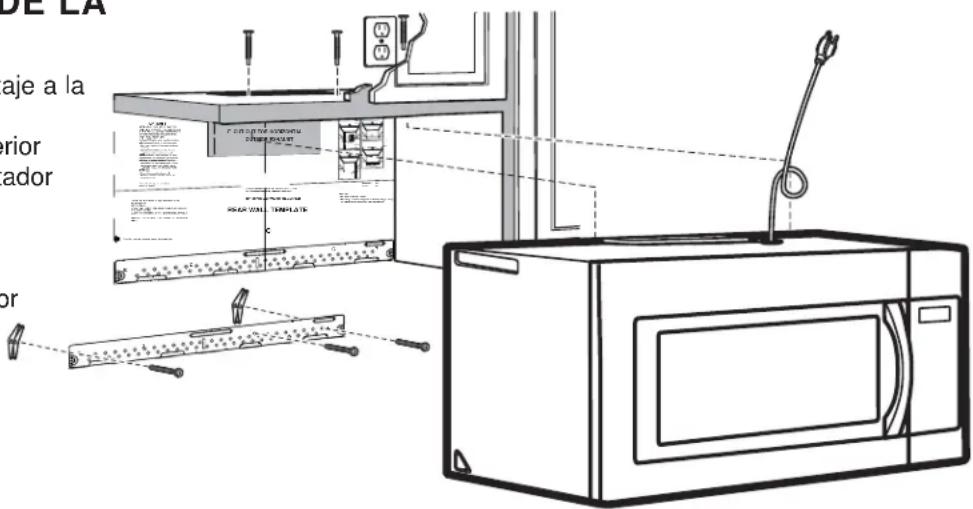

1 | CÓMO COLOCAR EL PLATO DE MONTAJE

A. CÓMO REMOVER EL HORNO DEL EMBALAJE / CÓMO REMOVER EL PLATO DE MONTAJE

1 Remueva la caja que contiene las instrucciones de instalación, los filtros, el adaptador de escape, el regulador de tiro, estante y la pequeña bolsa con los elementos de instalación. No remueva la espuma de poliestireno que protege el frente del horno.
2 Pliegue hacia atrás las alas de la caja. Luego, cuidadosamente ruede el horno hasta que quede apoyado sobre la parte superior. El horno deberá descansar sobre la espuma de poliestireno.

3 Tire de la caja hacia arriba y retírela del horno.
4 Ubique el horno de forma erguida. Retire y de forma apropiada descarte las bolsas de plástico y el embalaje de gomaespuma.

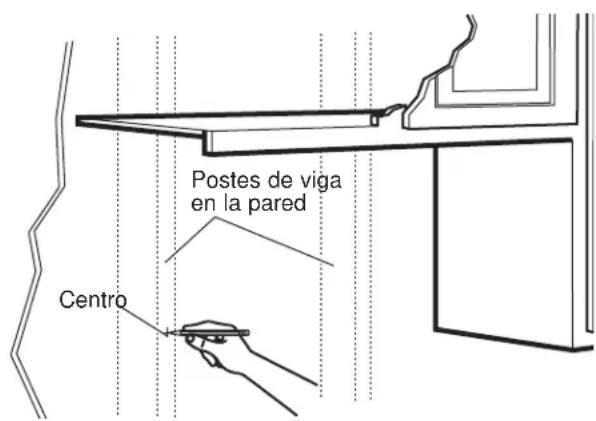

B. CÓMO ENCONTRAR LOS POSTES DE VIGA EN LA PARED

1 Encuentre los postes, usando uno de los métodos siguientes:

A. Use un detector de postes – un dispositivo magnético que localiza clavos.

0

B. Use un martillo para golpear ligeramente a través de la superficie de montaje hasta encontrar un sonido sólido. Esto indicará que hay un poste de viga en ese lugar.

2 Después de localizar el poste o los postes de viga, encuentre el centro mediante el análisis de la pared usando un clavo pequeño para darse cuenta de dónde están los bordes del poste. Luego coloque una marca en el centro de los bordes. El centro de cualquier poste adyacente deberá ser entre 16" ó 24" desde esta marca.
3 Trace una línea hacia abajo indicando el centro del poste.

EL HORNO DEBE CONECTARSE POR LO MENOS A UN POSTE DE LA PARED.

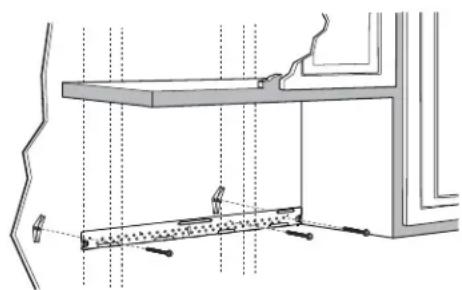

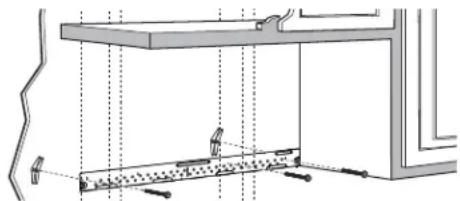

DETERMINACIÓN DE LA UBICACIÓN DE LA PLACA DE MONTAJE DEBAJO DE SU GABINETE

Posición de la Placa – debajo del gabinete inferior plano

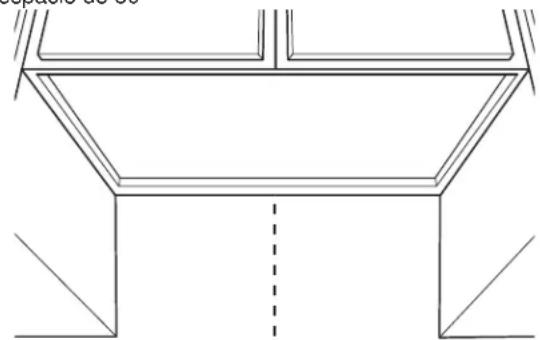

Dibuje una línea vertical en la pared en el centro del espacio de 30" de ancho. Encinte la Plantilla de la Pared Trasera sobre la pared que coincide con la línea central y que toca la parte inferior del gabinete.

Posición de la Placa – debajo del gabinete inferior empotrado con marco

Dibuje una línea vertical en la pared en el centro del espacio de 30".

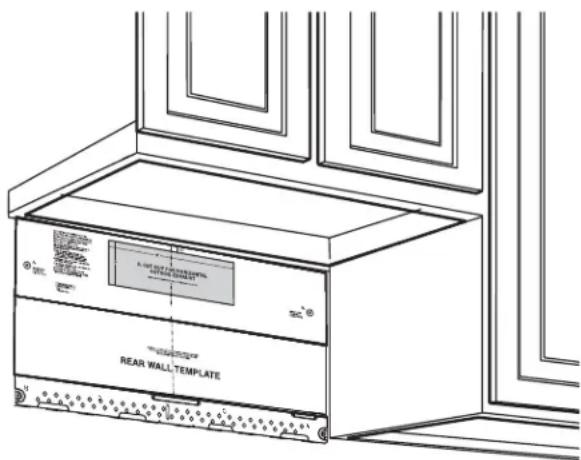

Encinte la Plantilla de la Pared Trasera sobre la pared que coincide con la línea central y que toca la parte inferior del marco del gabinete.

Posición de la Placa – debajo del gabinete inferior empotrado con frente saliente

Es posible que sus gabinetes posean bordes decorativos que interfieran con la instalación del horno microondas. Retire el borde decorativo para instalar el horno microondas de forma adecuada y para que quede nivelado.

EL HORNO MICROONDAS DEBERÁ ESTAR NIVELADO

Use un nivel para asegurarse de que la parte inferior del gabinete esté nivelada.

Si los gabinetes cuentan con un solo frente saliente, sin marco trasero ni lateral, instale la placa de montaje a la misma distancia que la profundidad del frente saliente. Esto mantendrá el horno microondas nivelado.

1 Mida la profundidad interna del frente saliente.

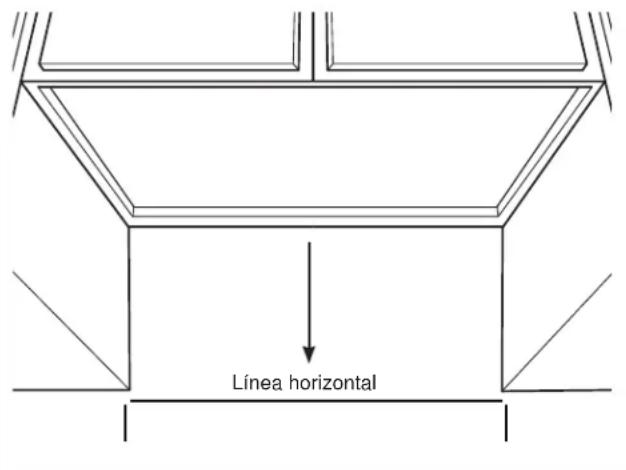

2 Dibuje una línea horizontal en la pared trasera que posea la misma distancia debajo de la parte inferior del gabinete que la profundidad interior del frente saliente.
3 Dibuje una línea horizontal en la pared trasera que posea la misma distancia debajo de la parte inferior del gabinete que la profundidad interior del frente saliente.

MARCA DE LOS AGUJEROS DE MONTAJE

OPCIÓN 1: USE LA PANTILLA DE PAPEL DE LA PARED TRASERA

PRECAUCIÓN

Use guantes para evitar

cortes de dedos en extremos puntiagudos.

ADVERTENCIA

Riesgo de Descarga

Eléctrica. Puede ocasionar lesiones o la muerte. Deberá tener cuidado de no taladrar sobre cableados eléctricos dentro de paredes o gabinetes.

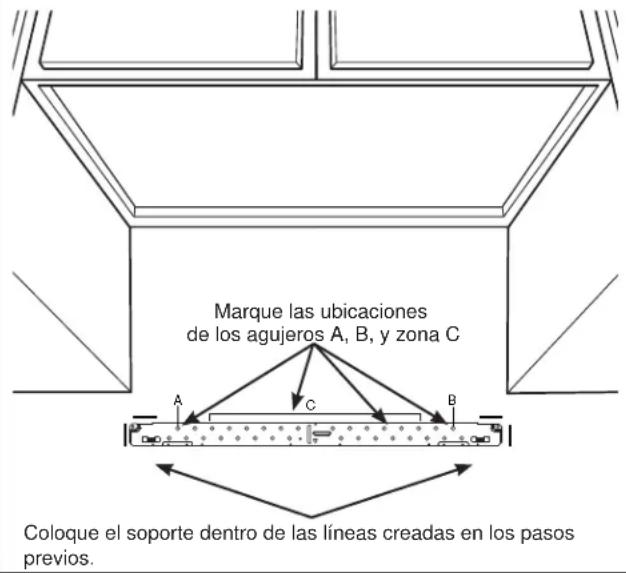

Esta Plantilla de la Pared Trasera sirve para ubicar los agujeros de montaje de la placa de montaje inferior y para ubicar la salida horizontal del escape.

1. Use un nivel para controlar que la plantilla esté posicionada de forma correcta.
2. Ubique y marque por lo menos un montaje sobre el lado izquierdo o derecho de la línea central.

NOTA: Es importante usar por lo menos un tornillo de madera montado de manera firme en un montaje para sostener el peso del horno microondas.

1. Marque la ubicación del agujero en la pared usando la plantilla en los agujeros A y B. Marque al menos una ubicación de agujero en el área C que se alinee con la ubicación de un perno. Se debe utilizar un mínimo de tres agujeros para el montaje.
2. Perfore agujeros en las ubicaciones marcadas. Donde haya un montaje, haga un agujero de 3/16" para tornillos de madera. Para aquellos agujeros que no estén alineados con un montaje, haga agujeros de 5/8" para tornillos con resorte.

NOTA: NO INSTALE LA PLACA DE MONTAJE EN ESTE MOMENTO.

1. Retire la plantilla de la pared trasera.

MARCA DE LOS AGUJEROS DE MONTAJE

OPCIÓN 2: USE EL SOPORTE METÁLICO COMO PLANTILLA

NOTA: Para acceder a instrucciones de alineación, consulte el paso C “DETERMINACIÓN DE LA UBICACIÓN DE LA PLACA DE MONTAJE DEBAJO DE SU GABINETE” en la página 8.

PASO 1: Dibuje una línea vertical en la pared en el centro del espacio de 30"

PASO 2: El instalador deberá usar el soporte para realizar 2 marcas. La primera marca es realizada usando la ranura estampada en el soporte. La segunda marca es realizada en el extremo exterior del soporte.

PASO 3: El instalador deberá mover el soporte hasta el otro lado de los gabinetes y realizar otras 2 marcas. Las marcas son iguales que en el PASO 2, sólo que del lado opuesto.

PASO 4: El instalador deberá usar un nivel para dibujar una línea horizontal que conecte las dos marcas realizadas con la ranura estampada en el soporte.

PASO 5: El instalador deberá colocar el soporte de montaje sobre la pared, como se muestra en la imagen. Dibuje círculos sobre la pared en los agujeros A y B. Dibuje al menos un círculo en el área C. Al menos un círculo DEBE alinearse con un poste de pared.

PASO 6: Ubique el soporte de montaje a un costado y perforre agujeros en todas las ubicaciones marcadas. Si hay un montaje, haga un agujero de 3/16" para tornillos de madera. Para aquellos agujeros que no estén alineados con un montaje, haga un agujero de 5/8" para tornillos con resorte.

2 TIPOS DE INSTALACIÓN (Escoja A, B o C)

Este horno microondas está diseñado para adaptarse a los siguientes tres tipos de ventilación:

A. Recirculación (Sin conducto de ventilación)
B. Escape superior exterior (conducto vertical)
C. Escape posterior exterior (Conducto horizontal)

NOTA: Este horno microondas es enviado ya ensamblado para un escape superior exterior (excepto para modelos enviados con escape de recirculación). Seleccione el tipo de ventilación requerido para su instalación y proceda a tal sección.

A RECIRCULACIÓN (SIN CONDUCTO DE VENTILACIÓN)

Se requiere un Kit de Accesorios con Filtro de Carbón (preinstalado en el producto) para el escape sin ventilación. (Consulte el número del kit en su Manual del Propietario).

B ESCAPE SUPERIOR EXTERIOR (CONDUCTO VERTICAL)

C ESCAPE POSTERIOR EXTERIOR (CONDUCTO HORIZONTAL)

RECIRCULACIÓN (Sin Conductos No Ventilados)

VISIÓN GENERAL DE LA INSTALACIÓN

A1. Adhera la placa de montaje a la pared
A2. Use la plantilla del gabinete superior para la preparación del gabinete superior
A3. Ajuste el motor del calentador
A4. Cómo instalar el filtro de carbón
A5. Monte el horno microondas
A6. Instalación/ reemplazo del filtro de carbón sin acceso a los tornillos superiores y la unidad ya fue montada

IMPORTANTE: NO retire los espaciadores de cartón entre el protector de calor y la puerta.

A1

ADHERA LA PLACA DE MONTAJE A LA PAREDL

Adhiera la placa a la pared usando tornillos con resortes. Por lo menos un tornillo de madera deberá ser usado para adherir la placa al montaje de pared.

1 Retire las tuercas mariposa de los tornillos.
2 Inserte los tornillos en la placa de montaje a través de los agujeros designados para entrar en la placa de yeso y vuelva a ajustar las tuercas mariposa a 3/4" sobre cada tornillo.

Para usar tornillos con resorte:

3 Coloque la placa de montaje contra la pared e inserte las tuercas mariposa en los agujeros de la pared para montar la placa.

PRECAUCIÓN

Tenga cuidado para evitar s entre la parte trasera de la pared.

4 Ajuste todos los tornillos. Empuje la placa hacia afuera de la pared para ayudar a ajustar los tornillos.

A2

USE LA PLANTILLA DEL GABINETE SUPERIOR PARA LA PREPARACIÓN DEL GABINETE SUPERIOR

Es necesario hacer agujeros para los tornillos del soporte superior y un agujero lo suficientemente grande para que el cable de corriente lo pueda atravesar.

• Lea las instrucciones sobre la PLANTILLA DEL GABINETE SUPERIOR.
• Pegue la misma debajo del gabinete superior.
• Haga los agujeros siguiendo las instrucciones en la PLANTILLA DEL GABINETE SUPERIOR.

PRECAUCIÓN

Use gafas de seguridad al realizar agujeros en la parte

inferior del gabinete.

Instrucciones de Instalación

A3.

CONTROLE LA ORIENTACIÓN DEL MOTOR DEL CALEFACTOR

La abertura de la cuchilla del flan del soplador debe estar orientada hacia el frente del microondas. Deberá quitar la placa de cubierta superior para verificar la orientación de las aspas del ventilador. Si la abertura del ventilador ya está orientada hacia el frente del microondas, salte al paso A5. De lo contrario, continúe con el Paso A4 para ajustar la orientación del motor del ventilador.

A4.

CÓMO ADAPTAR EL CALEFACTOR PARA LA RECIRCULACIÓN

NOTA: El adaptador de escape con calefactor no es necesario para los modelos de recirculación. Quizás desee guardarlos para posibles usos futuros.

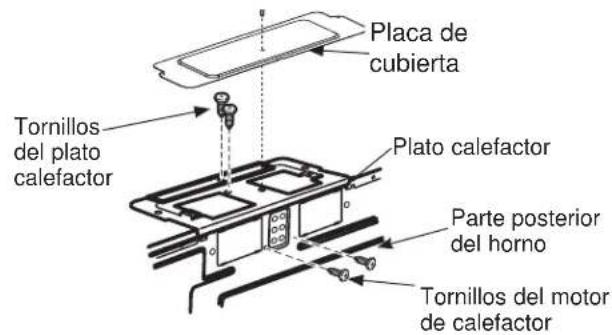

1 Retire y guarde los tornillos que sujetan la placa del soplador al horno.

Tornillos del plato del calefactor

2 Deslice el plato calefactor por debajo de su reborde de retención y remueva el. Retire la placa de cubierta instalada en la parte posterior. Retire y guarde los tornillos que sujetan la unidad de soplador al horno

3 Cuidadosamente tire del calefactor. Los alambres se extenderán lo suficiente para permitirle que usted ajuste la unidad del calefactor.

4 Ruede la unidad del calefactor 90° de forma tal que las aberturas de la paleta del ventilador estén orientadas hacia el frente del horno.

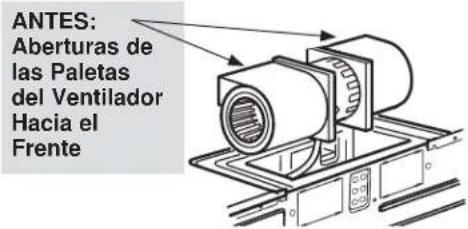

ANTES: Las aberturas del ventilador están orientadas hacia arriba

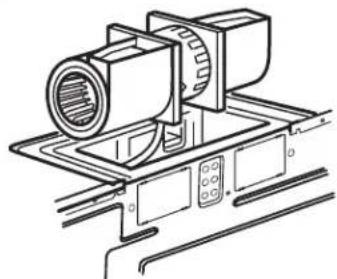

DESPUES: Las aberturas de la paleta del ventilador están orientadas hacia atrás

Instrucciones de Instalación

A4. CÓMO ADAPTAR EL CALEFACTOR PARA LA RECIRCULACIÓN (continuación)

5 Coloque la unidad del calefactor de nuevo en la abertura.

PRECAUCIÓN

No tire ni estire los cables del calefactor.

Cerciórese de que los alambres no están pellizcados.

6 Vuelva a colocar los tornillos del motor del ventilador que retiró en el Paso 2. Deslice la placa de la cubierta en su posición en la parte posterior de la unidad. Vuelva a colocar la placa del ventilador y los tornillos que retiró en el paso 1. Coloque la segunda placa de cubierta en la placa del ventilador (incluido un tornillo).

NOTA: Cuando se encuentre montando el horno, enrosque el cable eléctrico a través del agujero en el fondo del gabinete superior. Manténgalo tenso a través de los Pasos del 1-3. No pellizque el cable ni tire el horno por el cable.

1 Levante el horno, inclínelo hacia adelante, y enganche las ranuras en el extremo inferior posterior en dos orejillas inferiores del plato de montaje.

2 Gire el frente del horno contra el fondo del gabinete.

A5. MONTAJE DEL HORNO

PARA UNA INSTALACIÓN MÁS FÁCIL Y EN POS DE LA SEGURIDAD PERSONAL, SE RECOMIENDA QUE DOS PERSONAS INSTALEN ESTE HORNO.

IMPORTANTE: No agarre ni use la manija de la puerta durante la instalación.

NOTA: Si su gabinete es de metal, use la arandela de nilón alrededor del cable eléctrico para evitar que el mismo sea cortado.

NOTA: Recomendamos el uso de bloques de relleno si el frente del gabinete cuelga por debajo del estante del fondo del gabinete.

IMPORTANTE: Si no se usan bloques de relleno, podrían ocurrir daños por apretar demasiado los tornillos.

Instrucciones de Instalación

A5. MONTAJE DEL HORNO (continuación)

3 Pegue el horno a la parte superior del gabinete insertando dos tornillos autoalineables a través de los agujeros exteriores superiores del horno. Gire dos vueltas completas en cada tornillo. Cerciórese de mantener el cable eléctrico estirado. Tenga cuidado de no pellizar el cable, especialmente cuando se monte al nivel del fondo del gabinete.

4Apriete totalmente los dos tornillos hacia el horno superior. (Mientras aprieta los tornillos, mantenga el horno en su lugar contra la pared y el gabinete superior.)

5 Instale los filtros de grasa. Ver el Manual del Propietario que viene con el horno.

A6. QUANDO REEMPLACE EL FILTRO DE CARBONILLA

Si el modelo no tiene ventilación al exterior, el aire recirculará por un filtro de carbonilla desechable que ayuda a eliminar el humo y los olores.

El filtro de carbonilla debe reemplazarse cuando esté visiblemente sucio o decolorado (por lo general, después de 6 a 12 meses, según el uso que se le dé a la campana). Consulte el Manual del Propietario para obtener el número de kit del filtro.

Para reemplazar el filtro de carbonilla:

1 Abra la puerta del horno microondas.
2 Remueva los 2 tornillos en la parte superior de la rejilla usando un destornillador de estrella. (Puede ser que necesite abrir las puertas del armario para quitar los tornillos.)
3 Deslice la rejilla hacia la izquierda y adelante para retirar la misma.

4 Deslice el filtro viejo hacia el frente del horno y retírelo.
5 Retire el plástico y la envoltura del nuevo filtro e instálelo. Cuando se instala correctamente, la malla de alambre del filtro debe ser visible desde el frente.
6 Reemplace la rejilla con los dos 2 tornillos.
7 Cierre la puerta.

Inserte la malla hacia abajo

B | VENTILACIÓN SUPERIOR EXTERIOR (Conducto Vertical)

VISIÓN GENERAL DE LA INSTALACIÓN

B1. Adjunte la Placa de Montaje a la Pared
B2. Prepare el Gabinete Superior
B3. Ajuste el Motor del Calentador
B4. Ventilación Externa
B5. Nstalación Del Adaptador
B6. Montar El Horno
B7. Cómo Ajustar El Adaptador De Escape
B8. Cómo Conectar El Conducto

IMPORTANTE: NO retire los espaciadores de cartón entre el protector de calor y la puerta.

B1 ADHIERA LA PLACA DE MONTAJE A LA PARED

Adhiera la placa a la pared usando tornillos con resortes. Por lo menos un tornillo de madera deberá ser usado para adherir la placa al montaje de pared. Las ubicaciones recomendadas sobre la placa de pared están indicadas por A, B, C y D.

1 Retire las tuercas mariposa de los tornillos.
2 Insete los tornillos en la placa de montaje a través de los agujeros designados para entrar en la placa de yeso y vuelva a ajustar las tuercas mariposa a 3/4" sobre cada tornillo.

PARA USAR TORNILLOS CON RESORTE:

3 Inserte las tuercas mariposa en los agujeros de la pared y coloque la placa de montaje contra la pared.
▲PRECAUCIÓN Tenga cuidado para evitar pellizcos en los dedos entre la parte trasera de la placa de montaje y la pared.
4Ajuste todos los tornillos. Empuje la placa hacia afuera de la pared para ayudar a ajustar los tornillos.

Instrucciones de Instalación

B2. USE LA PLANTILLA DEL GABINETE SUPERIOR PARA LA PREPARACIÓN DEL GABINETE

Deberá perforar agujeros para los tornillos de apoyo superiores, un agujero suficientemente grande para que el cable eléctrico quepa, y un recorte lo suficientemente grande como para que el adaptador de escape pueda ser introducido.

• Lea las instrucciones sobre la PLANTILLA DEL GABINETE SUPERIOR.
• Péguelo debajo del gabinete superior.
• Taladre los agujeros, siguiendo las instrucciones en la PLANTILLA DEL GABINETE SUPERIOR.

PRECAUCIÓN

Use gafas de seguridad

cuando perfore los agujeros en el fondo del gabinete.

B3. CONTROLE LA ORIENTACIÓN DEL MOTOR DEL CALEFACTOR

La abertura de las paletas del ventilador del calefactor deben apuntar hacia la parte superior del horno microondas. Si la abertura del ventilador ya está apuntada hacia la parte superior del horno microondas, vaya directo al Paso B5. De otro modo, continúe con el Paso B4 para ajustar la orientación del motor.

B4. ADAPTACIÓN DEL CALEFACTOR PARA LA VENTILACIÓN EXTERNA

1 Retire la cubierta instalada en la placa del ventilador (incluido un tornillo). Retire y guarde los tornillos que sujetan la placa del soplador al horno

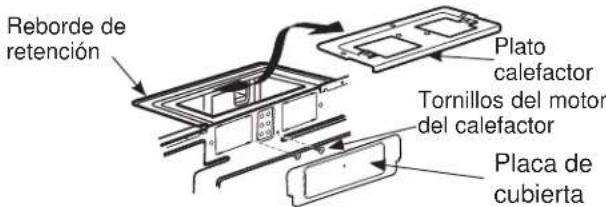

2 Deslice el plato calefactor por debajo de su lengüeta de contención y levante el mismo. Retire la placa de cubierta instalada en la parte posterior. Retire y guarde los tornillos que sujetan la unidad de soplador al horno

3 Con cuidado, empuje hacia usted la unidad del calefactor. Los cables se extenderán lo suficiente como para permitirle ajustar la unidad del calefactor.

4 Haga rodar la unidad del calefactor 90°, de modo que las aberturas de las paletas del ventilador enfrenten la parte superior del horno.

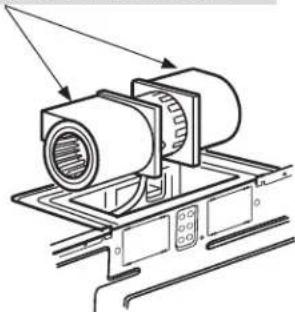

DESPUÉS: Aberturas de las Paletas del Ventilador Hacia Arriba

Instrucciones de Instalación

B4. CALEFACTOR PARA LA VENTILACIÓN EXTERNA (cont.)

5 Vuelva a colocar la unidad del calefactor en la abertura.

PRECAUCIÓN

No empuje ni extienda

el cableado de la unidad del calefactor. Asegúrese de que los cables no posean cortes.

6 Vuelva a colocar los tornillos del motor del ventilador que retiró en el paso 2. Deslice la placa de la cubierta en su posición en la parte posterior de la unidad. Vuelva a colocar la placa del ventilador y los tornillos que retiró en el paso 1

B5. ENSAMBLAJE E INSTALACIÓN DEL ADAPTADOR

NOTA: En algunos modelos, es posible que el adaptador de escape y la unidad del regulador de tiro ya estén colocados en el horno.

1 Coloque el horno en su posición vertical, con la parte superior hacia arriba. NOTA: Cerciórese de que las paletas del ventilador calefactor sean visibles y estén orientadas hacia arriba.
2 Inserte las orejillas en cada lado del regulador de tiro en los agujeros en el interior posterior del adaptador.
3 Pegue el adaptador de escape al plato calefactor con los dos tornillos de bronce que le proporcionamos.

Cerciórese de que el regulador de tiro gira fácilmente antes de montar el horno.

Deberá hacer ajustes para asegurarse de que existe alineación apropiada con el sistema de conductos de su casa después de la instalación del horno.

B6. CÓMO MONTAR EL HORNO

PARA OBTENER UNA INSTALACIÓN MÁS FÁCIL Y EN POS DE LA SEGURIDAD PERSONAL, SE RECOMIENDA QUE DOS PERSONAS INSTALEN ESTE HORNO.

IMPORTANTE: No agarre ni use la manija de la puerta durante la instalación.

NOTA: Si su gabinete es de metal, use la arandela de nilón alrededor del cable eléctrico para evitar que el mismo sea cortado.

NOTA: Recomendamos el uso de bloques de relleno si el frente del gabinete cuelga por debajo del estante del fondo del gabinete.

IMPORTANTE: Si no se usan bloques de relleno, podrían ocurrir daños por apretar demasiado los tornillos.

1 Levante el horno microondas, incline el mismo hacia adelante, y enganche las ranuras en el extremo inferior trasero sobre las cuatro lengüetas inferiores de la placa de montaje Gire el frente del horno microondas contra la parte inferior del gabinete.

2 Gire el frente del horno contra la parte inferior del gabinete.

Instrucciones de Instalación

B6. CÓMO MONTAR EL HORNO (continuación)

Frente del gabinete

3 Pegue el horno a la parte superior del gabinete insertando dos tornillos autoalineables a través de los agujeros exteriores superiores del horno. Gire dos vueltas completas en cada tornillo. Cerciórese de mantener el cable eléctrico estirado. Tenga cuidado de no pellizar el cable, especialmente cuando se monte al nivel del fondo del gabinete.

4 Apriete complemente los dos tornillos hacia la parte de arriba del horno. (Mientras aprieta los tornillos, mantenga el horno en su lugar contra la parte y el gabinete superior).

5 Instale los filtros de grasa. Ver el Manual del Propietario que viene con el horno.

B7. CÓMO AJUSTAR EL ADAPTADOR DE ESCAPE

Abra el gabinete superior y ajuste el adaptador de escape para conectarlo al conducto de la casa.

B8. CÓMO CONECTAR EL CONDUCTO

1 Extienda el conducto de la casa hacia abajo para conectarlo con el adaptador de escape.

2\$elle las juntas del conducto de escape usando cinta adhesiva de conductos.

C

VENTILACIÓN EXTERIOR TRASERA (Conducto Horizontal)

VISIÓN GENERAL DE LA INSTALACIÓN

C1. Prepare la Pared Trasera
C2. Adjunte la Placa de Montaje a la Pared
C3. Prepare el Gabinete Superior
C4. Ajuste el Calentador
C5. Monte el Horno Microondas

PREPARACIÓN DE LA PARED TRASERA PARA EL ESCAPE EXTERNO TRASERO

Es necesario cortar una abertura en la pared trasera del escape externo.

• Lea las instrucciones sobre la PLANTILLA DE LA PARED TRASERA.
• Pegue la misma a la pared trasera, alineándola con los agujeros previamente perforados A y B en la placa de montaje.
• Corte la apertura, siguiendo las instrucciones de la PLANTILLA DE LA PARED TRASERA.

C2

ADHIERA LA PLACA DE MONTAJE A LA PARED

Adhiera la placa a la pared usando tornillos con resortes. Por lo menos un tornillo de madera deberá ser usado para adherir la placa al montaje de pared.

1 Retire las tuercas mariposa de los tornillos.
2 Inserte los tornillos en la placa de montaje a través de los agujeros designados para entrar en la placa de yeso y vuelva a ajustar las tuercas mariposa a 3/4" sobre cada tornillo.

Para usar tornillos con resorte:

3 Coloque la placa de montaje contra la pared e inserte las tuercas mariposa en los agujeros de la pared para montar la placa.

▲ PRECAUCIÓN

Tenga cuidado para evitar pellizcos en los dedos entre la parte trasera de la placa de montaje y la pared.

4 Ajuste todos los tornillos. Empuje la placa hacia afuera de la pared para ayudar a ajustar los tornillos.

C3. USE LA PLANTILLA DEL GABINETE SUPERIOR PARA PREPARAR EL GABINETE SUPERIOR

Necesita perforar agujeros para los tornillos de apoyo superiores y un agujero suficientemente grande para que el cable eléctrico quepa.

• Lea las instrucciones sobre la PLANTILLA DEL GABINETE SUPERIOR.
• Péguela debajo del gabinete superior.
• Taladre los agujeros, siguiendo las instrucciones en la PLANTILLA DEL GABINETE SUPERIOR.

▲PRECAUCIÓN

Use gafas de seguridad cuando perfore los agujeros en el fondo del gabinete.

C4. CÓMO ADAPTAR EL CALEFACTOR PARA EL ESCAPE POSTERIOR EXTERNO

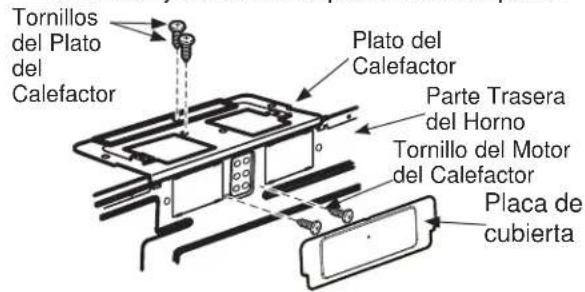

1 Retire y guarde los dos tornillos que sujetan la placa del ventilador en su lugar. Deslice la placa del ventilador por debajo de su brida de retención. Retire la placa de cubierta instalada en la parte posterior. Retire y guarde los tornillos que sujetan la unidad de soplador al horno.

2 Cuidadosamente tire del calefactor. Los alambres se extenderán lo suficiente como para permitirle que usted ajuste la unidad del calefactor.

ANTES: Las aberturas del ventilador están orientadas hacia arriba

Parte posterior del horno

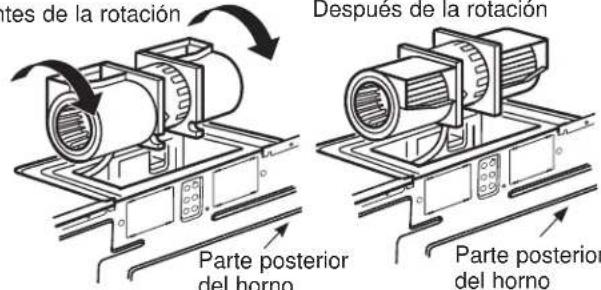

3 Rote la unidad 180° en sentido contrario a las agujas del reloj.

Antes de la rotación

Después de la rotación

Parte posterior del horno

Parte posterior del horno

4 Ruede la unidad del calefactor 90° de forma tal que las aberturas de la paleta del ventilador estén orientadas hacia la parte posterior del horno.

Antes de la rotación Después de la rotación

Instrucciones de Instalación

5 Localice los dos platos removibles en el panel posterior del horno, cerca de la parte superior del horno.

Usando tijeras, cuidadosamente corte el área de telaraña de los dos agujeros lado a lado (que aseguran los platos removibles al horno). Corte las cuatro telarañas en ambos platos removibles posteriores; esto permitirá que el flujo de aire del ventilador escape hacia la parte posterior del horno.

▲PRECAUCIÓN

los extremos filosos de las aberturas después de remover los platos.

Parte posterior del horno

Corte con tijeras las cuatro telarañas de cada panel removable y remueva los discos removibles de metal para permitir el flujo de aire posterior.

6 Coloque la unidad del calefactor de nuevo en la abertura.

DESPUES: Las aberturas de la paleta del ventilador están orientadas hacia atrás

No tire ni estire los

cables del calefactor. Cerciórese de que los alambres no están pellizcados.

NOTA: Las aberturas del escape del calefactor deberán encajar con las aberturas del escape en la parte posterior del horno.

7 Coloque el plato calefactor en la misma posición como estaba antes y reinstale los tornillos del plato calefactor y del motor del calefactor. Retire la tapa instalada en la parte posterior.

PARA UNA INSTALACIÓN MÁS FÁCIL Y EN POS DE LA SEGURIDAD PERSONAL, SE RECOMIENDA QUE DOS PERSONAS INSTALEN ESTE HORNO.

IMPORTANTE: No agarre ni use la manija de la puerta durante la instalación.

NOTA: Si su gabinete es de metal, use la arandela de nilón alrededor del cable eléctrico para evitar que el mismo sea cortado.

NOTA: Recomendamos el uso de bloques de relleno si el frente del gabinete cuelga por debajo del estante del fondo del gabinete.

IMPORTANTE: Si no se usan bloques de relleno, podrían ocurrir daños por apretar demasiado los tornillos.

1 Levante el horno microondas, incline el mismo hacia adelante, y enganche las ranuras en el extremo inferior trasero sobre las cuatro lengüetas inferiores de la placa de montaje Rotate front of microwave oven up against cabinet bottom.

2 Gire el frente del horno contra la parte inferior del gabinete.

Frente del gabinete

3 Pegue el horno a la parte superior del gabinete insertando dos tornillos autoalineables a través de los agujeros exteriores superiores del horno. Gire dos vueltas completas en cada tornillo. Cerciórese de mantener el cable eléctrico estirado. Tenga cuidado de no pellizar el cable, especialmente cuando se monte al nivel del fondo del gabinete.

4Apriete totalmente los dos tornillos hacia el horno superior. (Mientras aprieta los tornillos, mantenga el horno en su lugar contra la pared y el gabinete superior.)

5 Instale los filtros de grasa. Ver el Manual del Propietario que viene con el horno.

ANTES DE USAR EL HORNO MICROONDAS

Asegúrese de que el horno microondas haya sido instalado de acuerdo con las instrucciones.

6 Lea la sección de Uso y Cuidado Rápido.

2 Retire todos los materiales de embalaje del horno microondas.

3 Instale el plato giratorio y el anillo del plato giratorio en la cavidad.

4 Reemplace el fusible del hogar o vuelva a activar el disyuntor.

7 MANTENGA LAS INSTRUCCIONES DE INSTALACIÓN PARA USO DEL INSPECTOR LOCAL.

5 Modelos de 120 V: Enchufe el cable de corriente en un tomacorriente eléctrico específico de 15 a 20 amp.
