Tipo de producto	Generador portátil
Marca	Generac
Modelo	G0057340
Tipo de combustible	Gasolina
Potencia de salida (en funcionamiento)	7250 vatios
Potencia de salida (arranque)	9000 vatios
Cilindrada del motor	389 cc OHV
Capacidad del tanque de combustible	7.5 galones
Tiempo de funcionamiento al 50% de carga	Hasta 10 horas
Dimensiones (L x A x A)	30.5 x 25.5 x 26.5 pulgadas
Peso	212 libras
Voltaje de salida	120/240V
Amperaje	30A
Método de arranque	Arranque eléctrico con batería
Características de seguridad	Sensor de CO, apagado por bajo nivel de aceite, protección contra sobrecarga
Indicadores	Indicador de combustible, horómetro
Tomas de corriente	2x 120V 20A, 1x 120/240V 30A, 1x 12V CC
Mantenimiento	Cambio de aceite cada 50 horas, limpieza del filtro de aire cada temporada
Nivel de ruido	~70 dB a 25 pies
Cumplimiento de emisiones	Certificado CARB y EPA

Preguntas frecuentes - G0057340 Generac

¿Cómo hago el rodaje de mi nuevo generador Generac?

Después de las primeras 20 horas de funcionamiento, cambie el aceite y verifique todos los pernos. Evite operar a plena carga durante el rodaje. Consulte el manual para conocer el procedimiento de rodaje detallado.

¿Qué tipo de aceite debo usar?

Use SAE 10W-30 para uso general. Para temperaturas extremas, consulte el manual. Use siempre aceite detergente de alta calidad.

¿Con qué frecuencia debo cambiar el aceite?

Cambie el aceite cada 50 horas de funcionamiento o anualmente, lo que ocurra primero. Use el tapón de drenaje de aceite para facilitar la extracción.

¿Puedo usar mi generador bajo la lluvia?

No. Nunca opere un generador bajo la lluvia o en condiciones húmedas. Manténgalo en un área seca y bien ventilada bajo un toldo si es necesario.

¿Cómo almaceno el generador por un largo período?

Drene el combustible o agregue estabilizador, seque el carburador, cambie el aceite, limpie la unidad y guárdela en un lugar seco. Desconecte la batería si está equipada. Use estabilizador de combustible para evitar obstrucciones.

¿Qué hace la función CO Sense?

CO Sense monitorea los niveles de monóxido de carbono y apaga automáticamente el generador si se acumula CO peligroso. Es una característica de seguridad que salva vidas.

¿Por qué no arranca mi generador?

Verifique el nivel de combustible, el nivel de aceite, la carga de la batería y la bujía. Asegúrese de que el interruptor automático no esté disparado. Consulte la solución de problemas en el manual.

¿Cómo conecto mi generador a mi casa?

Use un interruptor de transferencia instalado por un electricista autorizado. Nunca enchufe el generador directamente a una toma de pared (retroalimentación).

¿Cuál es la capacidad de carga recomendada?

No exceda la potencia nominal. Para uso continuo, manténgase por debajo del 90% de los vatios de funcionamiento. Use la carga calculada para evitar sobrecargas.

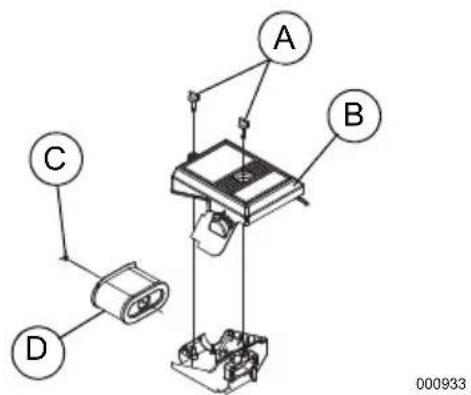

¿Cómo limpio el filtro de aire?

Retire la cubierta del filtro, saque el filtro de espuma, lávelo con jabón y agua, séquelo, luego aceite ligeramente y vuelva a instalar. Limpie cada 25 horas o más en condiciones de polvo.

MANUAL DE USUARIO G0057340 Generac

Se recomienda protección auditiva.

MISE EN GARDE

Fallecimiento. Este producto no se ha diseñado para que se utilice en aplicaciones de apoyo vital crítico. En caso de hacerlo, podría provocar la muerte o lesiones graves.

(000209b)

Registre su producto Generac en:

WWW.GENERAC.COM

1-888-GENERAC

(1-888-436-3722)

Sección 1 Introducción y seguridad .... 1

Introducción 1

Normas de seguridad .... 1

Símbolos de seguridad y significado .... 1

Peligros derivados de las emisiones de escape y la ubicación 2

Peligros eléctricos .... 3

Peligros de incendio .... 3

Índice de normas 4

Sección 2 Información general y configuración .... 5

Conozca su generador 6

Emisiones 6

Contador de horas 7

Enchufes de conexión ...... 7

Toma de corriente de 120/240 VCA, 50 amperios .... 8

Interruptor de control de ralentí ..... 8

Retiro del contenido de la caja ..... 9

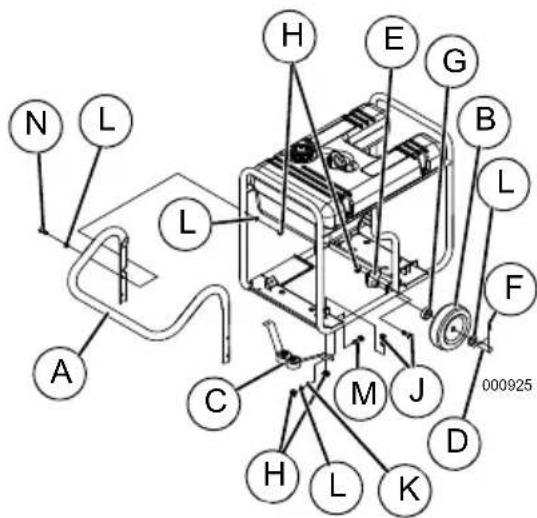

Armado 9

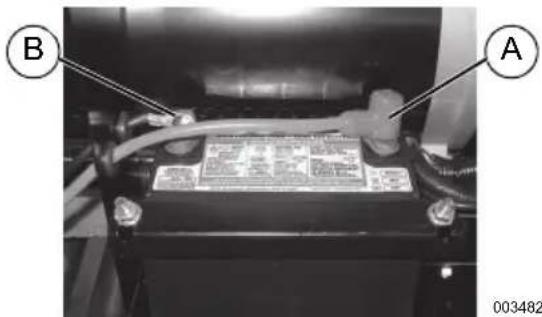

Conexión del cable de la batería ... 10

Añadir aceite de motor 10

Combustible 11

Sección 3 Funcionamiento ..... 12

Preguntas sobre uso y funcionamiento .... 12

Antes de poner en marcha el motor 12

Preparación del generador para su uso .... 12

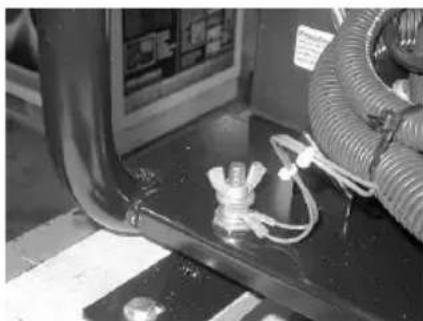

Conexión a tierra del generador cuando se utiliza como aparato portátil 12

Conozca los límites del generador ....13

Transporte/inclinación de la unidad ....14

Arranque de motores con arranque eléctrico ....14

Control de ralentí automático .....15

Funcionamiento en condiciones de frío/Descongelador .....15

Sistema de cierre por nivel bajo de aceite ....15

Uso del cargador de la batería de 12 VCC ....15

Sección 4 Mantenimiento y solución de problemas ....16

Mantenimiento .....16

Programa de mantenimiento .....16

Mantenimiento preventivo .....16

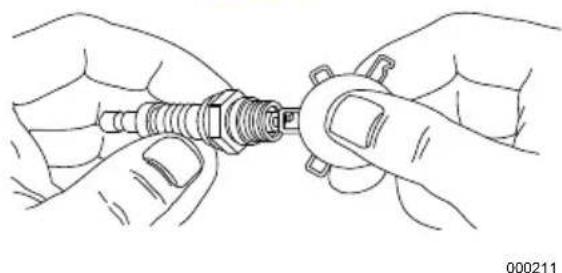

Mantenimiento del motor .....16

Sustitución de la batería (si procede)....18

Inspección del silenciador y del dispositivo antichispas .....18

Holgura de la válvula .....19

Almacenamiento .....19

Resolución de problemas .....20

Sección 1 Introducción y seguridad

Introducción

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves.

(000100a)

Si no comprende alguna sección de este manual, llame a su IASD (Independent Authorized Service Dealer, concesionario independiente de servicio autorizado) más cercano o al Servicio al Cliente de Generac al 1-888-436-3722 (1-888-GENERAC), o visite www.generac.com para conocer los procedimientos de arranque, operación y mantenimiento. El propietario es responsable del mantenimiento adecuado y uso seguro de la unidad.

GUARDE ESTAS INSTRUCCIONES para referencia futura. Este manual contiene instrucciones importantes que se deben seguir durante la instalación, operación y mantenimiento de la unidad y sus componentes. Siempre entregue este manual a cualquier persona que vaya a usar esta unidad.

La información que aparece en este manual es precisa y está basada en productos fabricados en el momento en el que se editó esta publicación. El fabricante se reserva el derecho de hacer las actualizaciones técnicas, las correcciones y las revisiones de los productos que considere necesarias sin previo aviso.

Normas de seguridad

El fabricante no puede prever todas las posibles circunstancias que pueden suponer un peligro. Las alertas que aparecen en este manual, y en las etiquetas y los adhesivos pegados en la unidad no incluyen todos los peligros. Si se utiliza un procedimiento, método de trabajo o técnica de funcionamiento no recomendados específicamente por el fabricante, compruebe que sean seguros para otros usuarios y que no pongan en peligro el equipo.

En esta publicación y en las etiquetas y adhesivos pegados en la unidad, los bloques PELIGRO, ADVERTENCIA, PRECAUCIÓN y NOTA se utilizan para alertar al personal sobre instrucciones especiales relacionadas con un funcionamiento que puede ser peligroso si se realiza de manera incorrecta o imprudente. Léalos atentamente y respete sus instrucciones. Las definiciones de alertas son las siguientes:

PELIGRO

Indica una situación peligrosa que, si no se evita, ocasionará la muerte o lesiones graves.

(000001)

ADVERTENCIA

Indica una situación peligrosa que, si no se evita, podría ocasionar la muerte o lesiones graves.

(000002)

PRECAUCIÓN

Indica una situación riesgosa que, si no se evita, puede producir lesiones leves o moderadads.

(000003)

NOTA: Las notas incluyen información adicional importante para un procedimiento y se incluyen en el texto normal de este manual.

Estos avisos de seguridad no pueden eliminar los peligros que indican. Para evitar accidentes, es importante el sentido común y el seguimiento estricto de las instrucciones especiales cuando se realice la acción o la operación de mantenimiento.

Símbolos de seguridad y significado

¡PELIGRO!

Usar un generador en interiores LO PUEDE MATAR EN MINUTOS.

Los gases de escape del generador contienen monóxido de carbono. Este es un veneno que no se puede ver u oler.

NUNCA lo use dentro de una casa o garaje, AUN si la puerta y las ventanas se encuentran abiertas.

Use únicamente en EXTERIORES, y alejado de ventanas, puertas y ventilaciones.

000657

PELIGRO

Asfixia. Los motores funcionando producen monóxido de carbono, un gas incoloro, inodoro, y venenoso. El monóxido de carbono, si no se evita, ocasionará la muerte o lesiones graves.

(000103)

- Si empieza a sentirse enfermo, mareado o débil después de que el generador haya estado funcionando, salga INMEDIATAMENTE para respirar aire fresco. Vaya a ver a un doctor, ya que podría sufrir una intoxicación por monóxido de carbono.

PELIGRO

Asfixia. El sistema de escape debe mantenerse adecuadamente. No altere ni modifique el sistema de escape ya que podría hacer que su funcionamiento sea inseguro o que no cumpla con los códigos y/o normativas locales. En caso de hacerlo, podría provocarse la muerte o lesiones graves. (000179b)

PELIGRO

Electrocución. Si no se evita el contacto del agua con una fuente de alimentación, ocasionará la muerte o lesiones graves.

(000104)

PELIGRO

Electrocución. APAGUE el suministro de alimentación de emergencia y de la red eléctrica antes de conectar la fuente de alimentación y las líneas de carga. En caso de no hacerlo, podría provocar la muerte o lesiones graves. (000116)

ADVERTENCIA

Daños a los equipos y la propiedad. No altere la construcción, instalación, o bloquee la ventilación para el generador. No hacer esto puede provocar el funcionamiento inseguro o dañar el generador.

(000146)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de monóxido de carbano alimentada por pilas e instalada de acuerdo con las instrucciones de los fabricantes. En caso de no hacerlo, podría provocarse la muerte o lesiones graves.

(000178a)

ADVERTENCIA

Daños a los equipos y a la propiedad. No use la unidad sobre superficies desparejas, o en zonas con exceso de humedad, suciedad, polvo, o vapores corrosivos. Hacerlo puede ocasionar la muerte, lesiones graves y daños al equipo. (000250)

ADVERTENCIA

Piezas en movimiento. Mantenga la ropa, cabello, y extremidades alejados de las piezas en movimiento. No hacerlo puede ocasionar la muerte o lesiones graves.

(000111)

ADVERTENCIA

Superficies calientes. Al usar la máquina, no toque las superficies calientes. Mantenga la máquina alejada de los combustibles durante el uso. Las superficies calientes pueden ocasionar quemaduras graves o incendio. (000108)

ADVERTENCIA

Lesiones personales. No inserte objetos a través de las ranuras de enfriamiento de aire. El generador puede arrancar en cualquier momento y provocar la muerte, lesiones graves y daños en la unidad.

(000142a)

ADVERTENCIA

Riesgo de lesión. No opere ni realice tareas de reparación en esta máquina si no está completamente alerta. La fatiga puede desvirtuar la capacidad para proporcionar servicio a este equipo y puede ocasionar la muerte o lesiones graves. (000215)

ADVERTENCIA

Lesiones o daños al equipo. No use el generador como un escalón. Hacerlo puede ocasionar caídas, piezas dañadas, funcionamiento inseguro del equipo, la muerte o lesiones graves.

(000216)

ADVERTENCIA

Daños al equipo. No intente poner en marcha u operar una unidad que necesita reparación o mantenimiento programado. Hacerlo podría producir lesiones graves, la muerte o fallos o daños del equipo.

(000291)

000405

- Por razones de seguridad, se recomienda que el mantenimiento de este equipo sea efectuado por un IASD. Revise el generador periódicamente y contacte con el servicio técnico más cercano para conocer qué piezas deben repararse o sustituirse.

Peligros derivados de las emisiones de escape y la ubicación

PELIGRO

Asfixia. Los motores funcionando producen monóxido de carbono, un gas incoloro, inodoro, y venenoso. El monóxido de carbono, si no se evita, ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

Asfixia. El sistema de escape debe mantenerse adecuadamente. No altere ni modifique el sistema de escape ya que podría hacer que su funcionamiento sea inseguro o que no cumpla con los códigos y/o normativas locales. En caso de hacerlo, podría provocarse la muerte o lesiones graves. (000179b)

ADVERTENCIA

Daños a los equipos y la propiedad. No altere la construcción, instalación, o bloquee la ventilación para el generador. No hacer esto puede provocar el funcionamiento inseguro o dañar el generador.

(000146)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de monóxido de carbano alimentada por pilas e instalada de acuerdo con las instrucciones de los fabricantes. En caso de no hacerlo, podría provocarse la muerte o lesiones graves.

(000178a)

ADVERTENCIA

Riesgo de incendio. La salida de gases del motor caliente puede encender algunos materiales. Deje una distancia mínima de 5 pies (1,5 metros) en todos los lados del generador, incluyendo la parte de arriba, para reducir el riesgo de incendio, los daños en la propiedad o lesiones personales. (000590)

• Si empieza a sentirse enfermo, mareado o débil después de que el generador haya estado funcionando, salga INMEDIATA-MENTE para respirar aire fresco. Vaya a ver a un doctor, ya que podría sufrir una intoxicación por monóxido de carbono.
• No ponga NUNCA en funcionamiento el generador en interiores ni en áreas parcialmente cerradas como por ejemplo, garajes.
• Utilícelo SOLAMENTE en el exterior y lejos de ventanas y puertas, respiraderos y aberturas similares, y en una zona que disponga de la ventilación adecuada y en la que no se acumulen los vapores de escape mortales.
• Coloque el sistema de escape del silenciador lejos de la gente y de los edificios habitados.
• Utilizar un ventilador o abrir una puerta no proporciona la suficiente ventilación.

Peligros eléctricos

PELIGRO

Electrocución. El contacto con cables, terminales, y conexiones desnudas mientras el generador está funcionando provocará la muerte o lesiones graves.

(000144)

PELIGRO

Electrocución. Si no se evita el contacto del agua con una fuente de alimentación, ocasionará la muerte o lesiones graves.

(000104)

PELIGRO

Electrocución. En caso de un accidente eléctrico, APAGUE de inmediato la alimentación eléctrica. Use implementos no conductores para liberar a la víctima del conductor alimentado. Aplique primeros auxilios y obtenga ayuda médica. No hacerlo ocasionará la muerte o lesiones graves. (00014)

(000145)

ADVERTENCIA

Arranque accidental. Desconecte el cable negativo de la batería, luego el cable positivo de la batería cuando trabaje en la unidad. No hacerlo puede ocasionar la muerte o lesiones graves.

(000130)

- El Código Eléctrico Nacional (NEC por sus siglas en inglés) exige que la estructura y los componentes conductores de electricidad del generador estén correctamente conectados a una toma de tierra aprobada. Es posible que los códigos eléctricos locales también exijan una conexión a tierra adecuada del generador. Consulte con un electricista local cuáles son los requisitos de conexión a tierra de su zona.

- Utilice un interruptor de circuito por falla en la conexión a tierra en todas las zonas húmedas o altamente conductoras (como tarimas metálicas o estructuras de acero).

Peligros de incendio

PELIGRO

Explosión e incendio. El combustible y los vapores son extremadamente inflamables y explosivos Añada combustible en una zona bien ventilada. Mantenga alejados el fuego y las chispas. No hacerlo puede ocasionará la muerte o lesiones graves.

(000105)

PELIGRO

Explosión e incendio. No sobrepase el nivel del depósito de combustible. Llene el depósito y deje sin llenar media pulgada de la parte superior del mismo para que quede espacio para la expansión del mismo. Si lo llena en exceso puede hacer que el combustible se derrame en el motor provocando un incendio o explosión, lo cual podría provocar la muerte o lesiones graves. (0001)

PELIGRO

Riesgo de incendio. Deje que los derrames de combustible se sequen completamente antes de poner en marcha el motor. No hacerlo ocasionará la muerte o lesiones graves.

(000174)

ADVERTENCIA

Riesgo de incendio. El combustible y los vapores son extremadamente inflamables. No ponga en funcionamiento la unidad en espacios interiores. Si lo hace, puede ocasionar daños en el equipo, en la propiedad, lesiones graves o incluso la muerte. (000281)

ADVERTENCIA

Peligro de explosión e incendio. No fume cerca de la unidad. Mantenga alejados el fuego y las chispas. No respetar esta recomendación puede ocasionar la muerte, lesiones graves o daños a la propiedad o los equipos. (000)

(000282)

ADVERTENCIA

Explosión e incendio. No fume mientras reposta la unidad. Si lo hace, puede ocasionar daños en el equipo, en la propiedad, lesiones graves o incluso la muerte.

(000284a)

ADVERTENCIA

Riesgo de incendio. La salida de gases del motor caliente puede encender algunos materiales. Deje una distancia mínima de 5 pies (1,5 metros) en todos los lados del generador, incluyendo la parte de arriba, para reducir el riesgo de incendio, los daños en la propiedad o lesiones personales. (000590)

(000590)

- Limpie inmediatamente cualquier vertido de aceite o combustible. Compruebe que no queden materiales combustibles encima o cerca del generador. Mantenga la zona situada alrededor del generador limpia y sin residuos, y deje un espacio libre de 1.5 metros (5 pies) en todos los laterales para permitir una ventilación adecuada del generador y reducir el riesgo de incendio. No lo utilice en una estructura cerrada total o parcialmente.

• No utilice el generador si los dispositivos eléctricos conectados se sobrecalentan, si se pierde la potencia eléctrica, si el motor o el generador producen chispas o si se detectan llamas o humo mientras la unidad está funcionando.
• Tenga un extintor cerca del generador en todo momento.

Índice de normas

1. Asociación nacional de protección contra incendios (NFPA, por sus siglas en inglés) 70: El CÓDIGO ELECTRICO NACIONAL (NEC por sus siglas en inglés) disponible en www.nfpa.org
2. Asociación nacional de protección contra incendios (NFPA, por sus siglas en inglés) 5000: CÓDIGO DE SEGURIDAD Y CONSTRUCCIÓN DE EDIFICIOS disponible en www.nfpa.org
3. Código de Construcción Internacional disponible en www.iccsafe.org
4. Manual de Cableado Agrícola disponible en www.rerc.org, Rural Electricity Resource Council P.O. Box 309 Wilmington, OH 45177-0309
5. ASAE EP-364.2 Instalación y mantenimiento de energía eléctrica de emergencia en granjas disponible en www.asabe.org, Sociedad Americana de Ingenieros Agrícolas y Biológicos, 2950 Niles Road, St. Joseph, MI 49085
   Esta lista no incluye todas las normas aplicables. Consulte con la autoridad que tenga jurisdicción (AHJ, por sus siglas en inglés) si existe cualquier código local o normativa que pueda ser de aplicación en su jurisdicción.

Sección 2 Información general y configuración

Figura 2-1. Controles y funciones

Componentes del generador

1 Toma de corriente de 12 voltios CC, 10 amperios

2 Toma de corriente doble de 120 voltios CA, 20 amperios

3 Toma de corriente doble GFCI de 120 voltios CA, 20 amperios (NEMA 5-20R)

4 Toma de corriente con bloqueo de 120 voltios CA, 30 amperios (NEMA L14-30R)

5 Toma de corriente con bloqueo de 120/240 voltios CA, 30 amperios (NEMA L14-30R)

6 Toma de corriente de 120/240 voltios CA, 50 amperios (NEMA 14-50R)

7 Disyuntores (CA)

8 Contador de horas

9 Interruptor de control de ralentí

10 Interruptor Start/Run/Stop (Arranque/marcha/parada)

11 Perilla del cebador

12 Válvula de invierno/verano

13 Depósito de combustible

14 Terminal de tierra

15 Purificador de aire

16 Llenado de aceite

17 Fusible de 10 amperios (detrás del panel de control, no se muestra)

Figura 2-2. Panel de control

Conozca su generador

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves.

(000100a)

Los manuales del propietario de repuesto están disponibles en www.generac.com.

Emisiones

La US EPA (United States Environmental Protection Agency, Agencia de Protección Ambiental de los Estados Unidos) (y CARB [California Air Resources Board, Junta de Recursos del Aire de California], para motores y equipos certificados según las normas de California) requiere que este motor o equipo cumpla con las normas de escape y evaporación. Ubique la calcomanía de cumplimiento de emisiones en el motor para determinar las normas aplicables.

Consulte la garantía de emisiones incluida para obtener información al respecto. Siga las especificaciones de mantenimiento en este manual para garantizar que el motor cumpla con las normas de emisiones aplicables durante toda la vida útil del producto.

Especificaciones del producto

Especificaciones del generador
Potencia nominal	15.1 / 17.5 kW**
Potencia pico	22.5 / 26.25 KVA
Tensión de CA nominal	120/240
Carga de CA nominalCorriente a 240 VCorriente a 120 V	62.9 / 72.9 Amperios**125.8 / 145.8 Amperios**
Frecuencia nominal	60 Hz a 3600 RPM
Fase	Monofásico
** Intervalo de temperaturas de funcionamiento: -18 °C (0 °F) a 40 °C (104 °F). Durante el funcionamiento con temperaturas superiores a 25 °C (77 °F), es posible que la potencia disminuya.** La corriente y la potencia en vatios máximas están sujetas y limitadas por factores como el contenido de BTu del combustible, la temperatura ambiente, la altitud, el estado del motor, etc.La potencia máxima disminuye un 3.5 % por cada 304.8 metros (1,000 pies) sobre del nivel del mar y también disminuye un 1 % aproximadamente por cada 6 °C (10 °F) por encima de los 16 °C (60 °F) de temperatura ambiente.
Especificaciones del motor
Cilindrada	992 cc
Tipo de electrodos de la bujía	Champion RC14YC o Equivalente
N° de pieza de la bujía	0E7585A
Separación de los electrodos de la bujía	1.016 mm (0.040 pulgadas)
Capacidad del depósito de gasolina	60.5 L (16 galones)
Tipo de aceite	Consulte la tabla en la sección Anadir aceite de motor.
Capacidad de aceiteCon cambio de filtroSin cambio de filtro	1.6 L (1.7 qt)1.3 L (1.4 qt.)
Tiempo de funcionamiento a 50 % de carga	10 horas
* Vaya a www.generac.com o póngase en contacto con un centro de servicio autorizado para solicitar piezas de repuesto.

Contador de horas

El contador de horas realiza un seguimiento de las horas de funcionamiento para el mantenimiento programado. Consulte la Figura 2-3.

- La pantalla del mensaje SVC se iluminará una hora antes y una hora después de cada intervalo de 200 horas, proporcionando un plazo de dos horas para realizar la tarea de mantenimiento.

Cuando el contador de horas esté en el modo de alerta parpadeante, el mensaje de mantenimiento siempre se alternará con el tiempo transcurrido en horas y minutos. Las horas parpadearán cuatro veces y, a continuación, se alternarán con el mensaje de mantenimiento cuatro veces hasta que el medidor se restablezca automáticamente.

- 200 horas - SVC — Cambiar aceite, de aceite, filtro de combustus Limpiar la pantalla del supresor de chispas. (Cada 200 horas)

NOTA: El icono del reloj de arena parpadeará cuando el motor esté en funcionamiento. Esto significa que el medidor está registrando las horas de funcionamiento.

Figura 2-3. Contador de horas

Enchufes de conexión

Toma de corriente doble, 120 VCA, 20 amperios

La toma de 120 voltios está protegida contra sobrecarga con un disyuntor de 20 amperios que se pulsa para reiniciarse. Consulte la Figura 2-4. Cada toma alimentará cargas eléctricas de 120 VCA, monofásicas, de 60 Hz que requieran una corriente de 2400 vatios (2.4 kW) o 20 amperios. Utilice solo cables de 3 conductores con conexión a tierra, de alta calidad y bien aislados con una capacidad nominal de 125 voltios con 20 amperios (o superior).

Toma de corriente doble GFCI de 120 VCA, 20 amperios

La toma de 120 voltios está protegida contra sobiecarga con un disyuntor de 20 amperios que se pulsa para reiniciarse. Consulte la Figura 2-5. Cada toma alimentará cargas eléctricas de 120 VCA, monofásicas, de 60 Hz que requieran una corriente de 2400 vatios (2.4 kW) o 20 amperios. Utilice solo cables de 3 conductores con conexión a tierra, de alta calidad y bien aislados con una capacidad nominal de 125 voltios con 20 amperios (o superior). También proporciona protección con un interruptor por falla en el circuito de tierra, con un pulsador para el botón "TEST" (PRUEBA) y "RESET" (RESTABLECER).

Utilice un enchufe NEMA L14-30 con esta toma de corriente (girar para bloquear/desbloquear). Conecte un cable de 4 conductores con conexión a tierra al enchufe y a la carga deseada. La capacidad nominal del cable debería ser de 250 VCA con 30 amperios (o superior). Consulte la Figura 2-6.

Utilice esta toma de corriente para cargas monofásicas de 120 VCA, 60 Hz, que requieran un máximo de 3.600 vatios (3.6 kW) de potencia con 30 A o cargas monofásicas de 240 VCA, 60 Hz, que requieran un máximo de 7.200 vatios (7.2 kW) de potencia con 30 A. La toma está protegida con dos pulsadores de 30 amperios para reiniciar el disyuntor.

Toma de corriente de 120 VCA, 30 amperios

Utilice un enchufe NEMA L5-30 con esta toma de corriente (girar para bloquear/desbloquear). Conecte un cable de 3 conductores adecuado al enchufe y a la carga deseada. La capacidad nominal del cable debería ser de 125 VCA con 30 amperios (o superior). Consulte la Figura 2-7.

Utilice esta toma de corriente para cargas monofásicas de 120 V requieran un máximo de 3.600 vatios (3.6 kW) de potencia con 30 amperios. La toma está protegida con un disyuntor de 30 amperios con botón de reinicio.

Esta toma de corriente puede cargar baterías de automoción de 12 voltios o baterías tipo acumulador para instalaciones. Consulte la Figura 2-8.

NOTA: Este receptáculo no puede recargar baterías de 6 voltios ni se puede utilizar para girar un motor que tenga descargada la batería. Consulte Uso del cargador de la batería de 12 VCC antes de intentar cargar una batería.

Use un enchufe NEMA 14-50 con esta toma de corriente. Conecte un cable de 4 conductores con un régimen nominal de 250 VCA a 50 amperios al enchufe como en la Figura 2-9.

Utilice esta toma de corriente para cargas monofásicas de 120/240 VCA, 60 Hz, que requieran un máximo de 12.000 vatios (120 kW) depotencia. Estadomaestá protegida con un disyuntor de 2 polos de 50 amperios.

Esta función mejora el ahorro de combustible. Cuando el interruptor esté en ON, el motor funciona a rpm normales (alta) cuando haya una carga eléctrica. El motor funciona a rpm reducidas cuando se quite la carga. Cuando el interruptor esté en OFF, el motor funciona a rpm normales (alta) de manera continua.

Tenga siempre el interruptor apagado cuando arranque y pare el motor y cuando utilice el generador como suministro eléctrico de reserva en una casa/edificio conectado a través de la caja de entrada de alimentación a un interruptor de transferencia.

Retiro del contenido de la caja

1. Abra la caja completamente cortando cada esquina de arriba abajo.

2. Retire y verifique el contenido de la caja antes del armado. La caja debe contener uno de cada uno de los siguientes componentes:

Accesorios

Artículo	Cant.
Unidad principal	1
Manual del usuario	1
Litro de aceite SAE 30	2
Asa (A)	1
Ruedas macizas (C)	2
Conjunto de patas para la estructura (C)	1
Eje (D)	1
Soporte del eje (E)	2
Bujía	2
Llave de bujías	1
Filtro de aire	1
Filtro de aceite	1
Antefiltro	1
Cable de carga de la batería	1
Tarjeta de registro del producto	3
Garantía de mantenimiento	1
Garantía de emisiones	1
Bolsa de tornillería	Cant.
Pasador de retención (F)	2
Espaciador (G)	2
Tuercas con brida (H)	10
Tuerca de cabeza hexagonal (J)	6
Arandela de seguridad (K)	2
Arandela plana (L)	8
Tornillo de cabeza (5/16 x 1) (M)	2
Tornillo de cabeza (5/16 x 2-1/2) (N)	4

1. Si faltara algún artículo de su caja, póngase en contacto con el servicio de atención al cliente de Generac llamando al 1-888-GENERAC (1-888-436-3722) y cuando llame tenga a mano los números de modelo y serie.

2. Registre el modelo, el número de serie y la fecha de compra en la tapa de este manual.

Armado

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves.

(000100a)

Llame al servicio al cliente de 1-888-GENERAC (1-888-436-3722) para comunicar cualquier problema o duda referente el armado. Tenga disponible a mano el modelo y el número de serie.

Las siguientes herramientas son necesarias para instalar el kit de accesorios.

• Alicates planos
  • Matraca y enchufe de 9/16" y 1/2"
• Llave de 1/2"

NOTA: Las ruedas no se han diseñado para circular sobre carreteras.

Consulte la Figura 2-10.

Instale las ruedas tal y como se indica a continuación:

1. Deslice el eje (D) a través de la arandela plana (L), el espaciador (G), la rueda (B) y el soporte del eje (E) en la estructura.
2. Inserte el pasador de retención (F) por el eje (D). Doble las lengüetas (pasadores de retención) hacia afuera para que quede sujeto.

3. Instale la tuerca con brida (H).
   Instale el conjunto de patas para la estructura de la siguiente manera:

4. Deslice las tuercas de cabeza hexagonal (J) por los agujeros del riel de la estructura.

5. Deslice la pata de la estructura (C) en las tuercas de cabeza hexagonal (J). Instale la tuerca con brida (H).
6. Deslice el tornillo de cabeza (M) a través del conjunto de patas para la estructura (C). Instale la arandela de seguridad (K), la arandela plana (L) y la tuerca con brida (H). Instale el asa tal y como se indica a continuación:
7. Deslice el tornillo de cabeza (N) a través de la arandela plana (L), el asa (A) y la estructura. Instale la arandela plana (L) y la tuerca con brida (H).

Figura 2-10. Montaje de las asas y las ruedas

Conexión del cable de la batería

PRECAUCIÓN

Daños en el equipo. No realice las conexiones de la batería a la inversa. Si lo hace, el equipo podría resultar dañado.

(000167a)

La batería incluida con el generador se entrega totalmente cargada. Se debe tener especial precaución al conectar la batería.

NOTA: Una batería puede perder parte de su carga cuando no se utiliza durante periodos de tiempo prolongados.

Para conectar los cables de la batería se necesitan dos llaves de tubo de 7/16".

1. Corte la brida para cable que sujeta los cables ROJO y NEGRO de la batería al estator.
2. Consulte la Figura 2-11. Conecte el cable ROJO de la batería (A) al terminal positivo de la batería (+). Asegúrese que la conexión está bien apretada y coloque la funda de goma en el terminal.
3. Conecte el cable NEGRO de la batería (B) al terminal negativo de la batería (-). Asegúrese de que la conexión está bien apretada.
4. Instale la cubierta del borne de la batería (se incluye). Consulte la Figura 2-11.

Figura 2-11. Conexión de la batería

Añadir aceite de motor

PRECAUCIÓN

Daño al motor. Verifique el tipo y la cantidad apropiados del aceite del motor antes de poner en marcha el motor. No hacer esto puede provocar daños al motor.

(000135)

1. Coloque el generador sobre una superficie plana.
2. Retire la varilla para medir el nivel de aceite con un trapo limpio. Consulte la Figura 2-12.

1. Inserte la varilla y sáquela de nuevo para comprobar el nivel de aceite. El nivel de aceite se comprueba con la varilla de medición completamente insertada. Consulte la Figura 2-13.

003653

Figura 2-13. Rango de funcionamiento seguro

1. Limpie la zona alrededor de la abertura de llenado de aceite. Quite el tapón de llenado de aceite. Consulte la Figura 2-14.

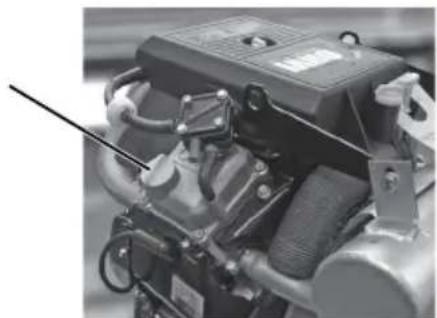

Figura 2-14. Extracción del tapón de llenado de aceite

1. Añada el aceite de motor recomendado. El clima determina la viscosidad apropiada del aceite de motor. Vea el cuadro para seleccionar la viscosidad correcta.

NOTA: Use aceite a base de petróleo (incluida) para facilitar el rodaje del motor antes de utilizar aceite sintético.

NOTA: Compruebe el nivel de aceite con frecuencia durante el proceso de llenado para garantizar que el depósito no se llena en exceso.

000399

NOTA: Algunas unidades tienen más de una ubicación de llenado de aceite. En estos casos, solo es necesario usar uno de los puntos de llenado de aceite.

1. Retire la varilla y compruebe que el nivel de aceite se encuentra dentro del rango de funcionamiento seguro. Consulte la Figura 2-13.
2. Coloque la varilla de nivel y el tapón de llenado de aceite y apriétela firmemente con la mano.

Combustible

PELIGRO

Explosión e incendio. El combustible y los vapores son extremadamente inflamables y explosivos Añada combustible en una zona bien ventilada. Mantenga alejados el fuego y las chispas. No hacerlo puede ocasionará la muerte o lesiones graves. (000105)

PELIGRO

Explosión e incendio. No sobrepase el nivel del depósito de combustible. Llene el depósito y deje sin llenar media pulgada de la parte superior del mismo para que quede espacio para la expansión del mismo. Si lo llena en exceso puede hacer que el combustible se derrame en el motor provocando un incendio o explosión, lo cual podría provocar la muerte o lesiones graves. (0001)

Los requisitos para el combustible son los siguientes:

• Gasolina limpia, fresca y sin plomo.
• Calificación mínima de 87 octanos/87 AKI (91 RON).
• También se puede utilizar gasolina con un porcentaje de hasta el 10 % de etanol (gasohol). Cuando esté disponible, se recomienda utilizar combustible premium sin etanol.
• NO use E85.
• NO use una mezcla de gasóleo.

• NO modifique el motor para que funcione con combustibles alternativos. Añada un estabilizador de combustible antes de almacenarlo.

• Verifique que la unidad esté APAGADA y que se enfríe durante un mínimo de dos minutos antes de volver a echar combustible.

• Coloque la unidad en terreno nivelado en una zona bien ventilada.
• Limpie la zona alrededor de la tapa de combustible y retire la tapa lentamente.
• Añada lentamente el combustible recomendado (A). No llene el depósito en exceso (B). Consulte la Figura 2-15.
• Instale la tapa de combustible.

000927
Figura 2-15. Añadir el combustible recomendado

NOTA: Si se derrama combustible, espere hasta que se evapore antes de encender el motor.

NOTA IMPORTANTE: Es importante evitar la formación de acumulaciones de residuos pegajosos en los componentes del sistema de combustible como el carburador, la manguera o el depósito durante el almacenamiento. Los combustibles mezclados con alcohol (gashol, etanol o metanol) pueden atraer la humedad, lo que provoca la separación y la formación de ácidos durante el almacenamiento. El gas ácido puede dañar el sistema de combustible de un motor durante el almacenamiento. Para evitar problemas con el motor, debería vaciar el sistema de combustible antes de almacenarlo durante 30 días o más. Consulte la sección Almacenamiento. Nunca utilice productos para la limpieza del motor o carburador en el depósito de combustible ya que podrían provocar daños permanentes.

Sección 3 Funcionamiento

Preguntas sobre uso y funcionamiento

Si tiene preguntas o dudas acerca del funcionamiento y mantenimiento del equipo, póngase en contacto con el servicio de atención al cliente de Generac llamando al 1-888-GENERAC (1-888-436-3722).

Antes de poner en marcha el motor

1. Verifique si el nivel de aceite de motor es correcto.
2. Verifique que el nivel del combustible es el correcto.
3. Verifique si la unidad está fija sobre terreno nivelado, con separación adecuada y en una zona bien ventilada.

Preparación del generador para su uso

PELIGRO

Asfixia. Los motores funcionando producen monóxido de carbono, un gas incoloro, inodoro, y venenoso. El monóxido de carbono, si no se evita, ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

Asfixia. El sistema de escape debe mantenerse adecuadamente. No altere ni modifique el sistema de escape ya que podría hacer que su funcionamiento sea inseguro o que no cumpla con los códigos y/o normativas locales. En caso de hacerlo, podría provocarse la muerte o lesiones graves. (000179b)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de monóxido de carbano alimentada por pilas e instalada de acuerdo con las instrucciones de los fabricantes. En caso de no hacerlo, podría provocarse la muerte o lesiones graves. (000178a)

ADVERTENCIA

Riesgo de incendio. No use el generador sin el supresor de chispas. No hacerlo puede ocasionar la muerte o lesiones graves. (000118a)

ADVERTENCIA

Riesgo de incendio. Las superficies calientes pueden encender combustibles, produciendo un incendio. El incendio puede ocasionar la muerte o lesiones graves. (000110)

ADVERTENCIA

Superficies calientes. Al usar la máquina, no toque las superficies calientes. Mantenga la máquina alejada de los combustibles durante el uso. Las superficies calientes pueden ocasionar quemaduras graves o incendio. (000108)

PRECAUCIÓN

Daños a los equipos y la propiedad. Desconecte las cargas eléctricas antes de poner en marcha o parar la unidad. No hacer esto puede provocar daños al equipo y la propiedad. (000136)

Conexión a tierra del generador cuando se utiliza como aparato portátil

El generador está equipado con un terminal para la conexión de un sistema de electrodos de conexión a tierra. Artículo 250.34 (A) No se requiere que la estructura del generador se conecte a un sistema de electrodos de conexión a tierra cuando el generador solamente suministra alimentación a un equipo conectado mediante enchufe y cable de alimentación a través de las tomas del generador.

Cuando el generador suministra energía a un interruptor de transferencia manual de 3 polos o a tableros de distribución eléctrica para suministrar alimentación temporalmente, debe instalarse un sistema de electrodos de conexión a tierra y conectarse a un terminal de electrodos de conexión a tierra en el generador. Consulte NEC 250.30, 250.34 y 250.52 para aclarar cualquier duda. Consulte la Figura 3-1.

- Conexión neutro a estructura

000928
Figura 3-1. Conexión a tierra del generador

Requisitos especiales

Revise todos los decretos, códigos locales o normativas de la Administración de Seguridad y Salud Ocupacional estatales o federales (OSHA) que se apliquen al uso previsto del generador.

Consulte con un electricista cualificado, un inspector de electricidad, o con la agencia local que tenga jurisdicción:

• En algunas zonas, los generadores deben registrarse con las compañías locales de suministro eléctrico.
• Si el generador se utiliza en una obra, es posible que existan regulaciones adicionales que deban cumplirse.

Conexión del generador al sistema eléctrico de un edificio

Al conectar directamente el generador al sistema eléctrico de un edificio, se recomienda usar un interruptor de transferencia manual. Las conexiones de un generador portátil al sistema eléctrico de un edificio deben ser realizadas por un electricista cualificado y deben cumplir rigurosamente toda la legislación y los códigos eléctricos locales y nacionales.

Conozca los límites del generador

Sobrecargar un generador en exceso puede provocar daños en el generador y en los dispositivos eléctricos conectados. Tenga en cuenta lo siguiente para evitar sobrecargas:

• Sume la potencia total de todos los dispositivos eléctricos que se conectarán a la vez. Este total NO debería superar la potencia del generador.
• La potencia nominal de las luces se puede obtener de las bombillas. La potencia nominal de las herramientas, electrodomésticos y motores se encuentra en la etiqueta o adhesivo de datos pegados en el dispositivo.
• Si los electrodomésticos, herramientas o motores no indican la potencia, multiplique los voltios por la capacidad nominal en amperios para determinar los vatios (voltios x amperios = vatios).

• Algunos motores eléctricos, como los de inducción, requieren tres veces más vatios de potencia para el arranque que para el funcionamiento. Esta sobrecarga sólo dura unos pocos segundos al arrancar este tipo de motores. Asegúrese de disponer de una potencia de arranque elevada cuando seleccione los dispositivos eléctricos que se conectarán al generador.

• Calcule los vatios necesarios para arrancar el motor más grande.

• Sume a esa cifra los vatios de funcionamiento del resto de cargas conectadas.

Hemos incluido la Guía de referencia de la potencia para ayudarle a determinar el número de dispositivos que el generador puede hacer funcionar a la vez.

NOTA: Todas las cifras son aproximadas.

Consulte la etiqueta de datos del electrodoméstico para obtener los requisitos de potencia.

Tabla 3: Guía de referencia de la potencia

Dispositivo	Vatios de funcionamiento
*Aire acondicionado (12.000 Btu)	1700
*Aire acondicionado (24.000 Btu)	3800
*Aire acondicionado (40.000 Btu)	6000

Cargador de batería (20 amperios)	500
Lijadora de correa (3")	1000
Motosierra	1200
Sierra circular (7-1/4")	1250 a 1400
*Secadora (eléctrica)	5750
*Secadora (gas)	700
*Lavadora	1150
Cafetera	1750
*Compresor (1 HP)	2000
*Compresor (3/4 HP)	1800
*Compresor (1/2 HP)	1400
Plancha para el pelo	700
Deshumidificador	650
Lijadora de disco (9")	1200
Cortabordes	500
Manta eléctrica	400
Pistola eléctrica para clavos	1200
Cocina eléctrica (por elemento)	1500
Sartén eléctrica	1250
*Congelador	700
*Extractor de humos (3/5 HP)	875
Sistema de apertura del garaje	de 500 a 750
Secador de pelo	1200
Taladro de mano	de 250 a 1100
Cortasetos	450
Llave de impacto	500
Plancha	1200
*Bomba de chorro	800
Cortacésped	1200
Bombilla	100
Horno microondas	de 700 a 1000
*Enfriador de leche	1100
Quemador de petróleo en el horno	300
Estufa de petróleo (140.000 Btu)	400
Estufa de petróleo (85.000 Btu)	225
Estufa de petróleo (30.000 Btu)	150
*Pistola de pintar, sin aire (1/3 HP)	600
Pistola de pintar, sin aire (de mano)	150
Radio	de 50 a 200
*Refrigerador	700
Olla de cocción lenta	200
*Bomba sumergible (1-1/2 HP)	2800
*Bomba sumergible (1 HP)	2000
*Bomba sumergible (1/2 HP)	1500
*Bomba de sumidero	de 800 a 1050
*Sierra de mesa (10")	de 1750 a 2000
Televisión	de 200 a 500
Tostadora	de 1000 a 1650
Cortacésped de hilo	500
* Multiplique por 3 los vatios de la lista para calcular los vatios necesarios para arrancar estos dispositivos.

Transporte/inclinación de la unidad

No ponga en funcionamiento, no almacene ni transporte la unidad en un ángulo superior a 15 grados.

Arranque de motores con arranque eléctrico

PRECAUCIÓN

Daños a los equipos y la propiedad. Desconecte las cargas eléctricas antes de poner en marcha o parar la unidad. No hacer esto puede provocar daños al equipo y la propiedad. (000136)

1. Desconecte todas las cargas eléctricas de las tomas de corriente de la unidad antes de arrancar el motor.
2. Coloque el generador sobre una superficie plana.
3. Abra la válvula de cierre del combustible. Consulte la Figura 3-2.

000929

Figura 3-2. Válvula de cierre del combustible

1. En el panel de control, apague el interruptor de control de ralentí. Consulte la Figura 2-2.
2. Mueva la palanca del cebador del motor hacia afuera hasta la posición Full Choke (Cebado completo). Consulte la Figura 3-3.

Figura 3-3. Posición de cebado

1. Mantenga pulsado el interruptor de Start/Run/Stop (Arranque/Marcha/Parada) en la posición Start (Arranque). Cuando el motor arranque, suelte el interruptor a la posición RUN (MARCHA)).
2. Cuando el motor arranque, mueva la palanca del cebador hasta la posición 1/2-choke (Cebado medio) hasta que el motor funcione de manera suave y, a continuación, mueva la palanca hasta la posición RUN (MARCHA). Si el funcionamiento del motor decae, mueva de nuevo la palanca del cebador a la posición 1/2-choke (Cebado medio) hasta que el motor arranque de manera suave y, a continuación, mueva la palanca hasta la posición RUN (MARCHA).

NOTA IMPORTANTE: No sobrecargue el generador. Asimismo, no sobrecargue las tomas de corriente individuales del panel. Estas tomas están protegidas de las sobrecargas con disyuntores del tipo pulsar-para-reiniciar. Si se supera el amperaje de alguno de los disyuntores, el disyuntor afectado se abrirá y se perderá la potencia eléctrica a la toma de corriente. Lea la sección Conozca los límites del generador con detenidamente.

Apagar el generador

PRECAUCIÓN

Daños a los equipos y la propiedad. Desconecte las cargas eléctricas antes de poner en marcha o parar la unidad. No hacer esto puede provocar daños al equipo y la propiedad. (000136)

1. Cierre todas las cargas y desconecte todas las cargas eléctricas de las tomas de corriente del panel del generador.
2. Apague el control de ralentí.
3. Deje que el motor funcione sin cargas durante varios minutos para que se estabilicen las temperaturas internas del motor y del generador.
4. Gire el interruptor de Start/Run/Stop (Arranque/Marcha/Parada) a la posición Stop (Parada).
5. Cierre la válvula de combustible.

NOTA: En condiciones normales de uso, cierre la válvula de combustible y deje que la cubeta de combustible del generador se quede sin combustible. En caso de emergencia, gire el interruptor a la posición Stop (Parada).

Control de ralentí automático

Esta función mejora el ahorro de combustible. Cuando este interruptor se coloca en la posición On, el motor funcionará a una velocidad de motor normal rápida cuando está conectado a una carga eléctrica. Cuando se retira la carga eléctrica, el motor funcionará a una velocidad reducida. Con el interruptor apagado, el motor funciona de manera continua a una velocidad de motor normal rápida. Tenga siempre el interruptor apagado cuando arranque y pare el motor.

Funcionamiento en condiciones de frío/Descongelador

En determinadas circunstancias meteorológicas (temperaturas por debajo de 4 °C (40 °F) y un punto de rocío alto), tanto el carburador como el sistema del respiradero del cáter del motor pueden verse afectados por el hielo. Para eliminar este problema, el motor del generador está equipado con una válvula de invierno/verano. Esta válvula arroja aire caliente al carburador cuando el motor funciona con temperaturas frías. Asegúrese siempre de que la válvula de invierno/verano se encuentre en la ubicación correcta según cuáles sean las condiciones meteorológicas.

Sistema de cierre por nivel bajo de aceite

El motor está equipado con un sensor de presión de aceite baja que apaga el motor automáticamente cuando el nivel de aceite cae por debajo de un nivel especificado. El motor no funcionará hasta que se añada aceite hasta el nivel adecuado.

Si el motor se apaga y hay combustible suficiente, compruebe el nivel de aceite del motor.

Uso del cargador de la batería de 12 VCC

ADVERTENCIA

Explosión. Las baterías emiten gases tóxicos mientras se cargan. Manlenga alejados el fuego y las chispas. Use equipo de protección al trabajar con baterías. No hacerlo puede ocasionar la muerte o lesiones graves. (000137a)

ADVERTENCIA

Riesgo de quemadura. No abra o mutile las baterlas. Las baterías contienen solución de electrolito que puede causar quemaduras y ceguera. Si el electrolito entra en contacto con la piel o los ojos, enjuague con agua y busque atención médico de inmediato. (000163a)

ADVERTENCIA

Riesgo de quemaduras. Las baterías contienen ácido sulfúrico y pueden causar quemaduras químicas graves. Use equipo de protección al trabajar con baterías. No hacerlo puede ocasionar la muerte o lesiones graves. (000138a)

PRECAUCIÓN

Daños en el equipo. No realice las conexiones de la batería a la inversa. Si lo hace, el equipo podría resultar dañado.

(000167a)

La toma de corriente de 12 VCC puede utilizarse para recargar baterías de automoción de 12 VCC solamente. La salida del cargador de CC no está regulada. El protector del circuito no evita que la batería se sobrecargue.

1. Conecte el cable de carga al generador primero y luego a la batería. Conecte SIEMPRE el cable rojo al positivo (+) y el negro al negativo (-).
2. Arranque el generador y utilícelo de manera normal. El tiempo de carga variará dependiendo de la condición y el tamaño de la batería. Compruebe el voltaje en los terminales de la batería una vez que el cable de carga se haya desconectado, o que el generador se haya apagado.

NOTA: Esta toma de corriente no puede recargar baterías de 6 voltios ni se puede utilizar para girar un motor con una batería descargada.

Sección 4 Mantenimiento y solución de problemas

Mantenimiento

El mantenimiento regular mejorará el rendimiento y prolongará la vida útil del motor/equipo. Generac Power Systems, Inc. recomienda que todo el trabajo de mantenimiento sea efectuado por un IASD. El mantenimiento regular, sustitución o reparación de los dispositivos y sistemas de control de emisiones puede ser efectuado por cualquier taller de reparaciones o mecánico elegido por el propietario. Sin embargo, para obtener servicio de garantía gratuito, el trabajo debe ser efectuado por un IASD. Vea la garantía de emisiones.

NOTA: Llame al 1-888-GENERAC (1-888-436-3722) con las preguntas que tenga acerca de la sustitución de componentes.

Programa de mantenimiento

Respete los intervalos de mantenimiento programado, lo que ocurra primero acorde al uso.

NOTA: Las condiciones adversas pueden requerir mantenimiento más frecuente.

NOTA: Todas las operaciones de mantenimiento y ajustes necesarios deben realizarse cada temporada, tal y como se detalla en el siguiente gráfico.

En cada uso

Comprobar el nivel de aceite del motor

Cada 100 horas o cada año

Inspeccionar/limpiar el dispositivo antichispas

Cada 200 horas o cada año

Sustituir la bujía

Sustituir el filtro del combustible

Cambiar aceite ‡

Verificar/limpiar el filtro de aire**

Comprobar la holgura de la válvula***

‡ Cambiar el aceite después de las 25 primeras horas de funcionamiento y, después, en cada estación.* Cambiar el aceite y el filtro de aceite cada mes cuando el generador funcione con cargas pesadas o bajo altas temperaturas.** Limpiar el generador con más frecuencia en condiciones de funcionamiento con suciedad o polvo. Sustituya las piezas del filtro de aire si no se pueden limpiar correctamente.*** Comprobar la holgura de la válvula y ajustarla si fuera necesario después de las 50 primeras horas de funcionamiento y, después, cada 200 horas.

Mantenimiento preventivo

La suciedad o los residuos pueden causar funcionamiento incorrecto y daños en el equipo. Limpie el generador a diario o antes de cada uso. Mantenga la zona alrededor y detrás del silenciador sin residuos de combustible. Revise las ranuras y aberturas del aire de enfriamiento del generador.

ADVERTENCIA

Lesiones personales. No inserte objetos a través de las ranuras de enfriamiento de aire. El generador puede arrancar en cualquier momento y provocar la muerte, lesiones graves y daños en la unidad.

(000142a)

• Use un paño húmedo para limpiar las superficies exteriores.
• Use un cepillo de cerdas suaves para aflojar la suciedad, aceite, etc. compactada.
• Use una aspiradora para recoger la suciedad y residuos sueltos.
• Se puede utilizar aire a baja presión (que no supere los 25 psi) para eliminar la suciedad. Inspeccione las ranuras del aire de refrigeración y las aberturas del generador. Estas aberturas deben mantenerse limpias y sin obstrucciones.

NOTA: NO utilice una manguera de jardín para limpiar el generador. El agua podría entrar en el sistema del combustible del motor y causar problemas. Si el agua entrara en el generador a través de las ranuras del aire de refrigeración, parte de esta agua podría quedar retenida en huecos y hendiduras del aislante del bobinado del rotor y del estator. La acumulación de agua y suciedad en los bobinados internos podría disminuir la resistencia del aislante de estos bobinados.

Mantenimiento del motor

ADVERTENCIA

Arranque accidental. Desconecte los cables de las bujías al trabajar en la unidad. No hacerlo puede ocasionar la muerte o lesiones graves.

(000141)

Recomendaciones sobre el aceite de motor

Para mantener la garantía del producto, el aceite de motor se debe mantener conforme a las recomendaciones de este manual. Para su comodidad, hay disponibles kits de mantenimiento para usar en este producto que incluyen aceite de motor, filtro de aceite, bujía(s), una toalla de taller y embudo. Estos kits se pueden obtener de un IASD.

000399

Inspección del nivel de aceite de motor

ADVERTENCIA

Riesgo de quemaduras. Espere a que el motor se enfríe antes de vaciar el aceite o el refrigerante. No hacerlo puede ocasionar la muerte o lesiones graves. (000139)

Inspeccione el nivel de aceite del motor para verificar antes de cada uso y después cada 8 horas de funcionamiento.

1. Coloque el generador sobre una superficie plana.
2. Retire la varilla de nivel de aceite con un trapo limpio. Consulte la Figura 4-1.

1. Inserte la varilla y sáquela de nuevo para comprobar el nivel de aceite. El nivel de aceite se comprueba con la varilla de medición completamente insertada. Consulte la Figura 4-2.

003653

Figura 4-2. Rango de funcionamiento seguro

1. Limpie la zona alrededor de la abertura de llenado de aceite. Retire el tapón de llenado de aceite.

2. Añada el aceite de motor recomendado según sea necesario.

3. Retire la varilla y compruebe que el nivel de aceite se encuentra dentro del rango de funcionamiento seguro.

4. Coloque el tapón de llenado del aceite y la varilla de nivel y apriételos firmemente con la mano.

NOTA: Algunas unidades tienen más de una ubicación de llenado de aceite. En estos casos, solo es necesario usar uno de los puntos de llenado de aceite.

Cambio de aceite de motor

ADVERTENCIA

Arranque accidental. Desconecte los cables de las bujías al trabajar en la unidad. No hacerlo puede ocasionar la muerte o lesiones graves.

(000141)

Si el generador se utiliza en lugares con mucho polvo o suciedad, o en un clima extremadamente cálido, cambie el aceite con más frecuencia.

NOTA: No contamine. Conserve los recursos.

Devuelva el aceite usado a los cent recolección.

Cambie el aceite mientras el motor aún está caliente del funcionamiento, como sigue:

1. Coloque el generador sobre una superficie plana.
2. Desconecte el cable de bujía de la bujía y coloque el cable donde no pueda hacer contacto con la bujía.
3. Limpie la zona alrededor de la abertura de punto de llenado de aceite y del tapón de vaciado de aceite.
4. Retire el tapón de llenado de aceite.
5. Retire el tapón de vaciado de aceite y vacíe el aceite completamente en un recipiente adecuado.
6. Instale el tapón de vaciado de aceite y apriételo con seguridad.
7. Recubra la junta del nuevo filtro con aceite de motor limpio e instale.
8. Vierta el aceite lentamente en la abertura de llenado de aceite hasta que el nivel de aceite esté entre las marcas L y H en la varilla de medición. NO lo llene en exceso.
9. Coloque el tapón de llenado del aceite y la varilla de nivel y apriétela con la mano.
10. Limpie el aceite que haya podido quedar derramada.
11. Deseche apropiadamente el aceite conforme a todos los reglamentos correspondientes.

Filtro de aire

El motor no funcionará correctamente y se puede dañar si lo usa con un filtro de aire sucio. Realice el mantenimiento del filtro de aire más frecuentemente en condiciones de suciedad o polvo.

Para efectuar el mantenimiento del filtro de aire:

1. Gire los mandos (A) y retire la cubierta del filtro de aire (B). Consulte la Figura 4-3.
2. Retire la tuerca de mariposa (C) y el filtro (D). Con cuidado, golpee el filtro sobre una superficie sólida. Reemplace si es necesario.
3. Limpie la cubierta del filtro de aire antes de instalarla.

NOTA: Para solicitar un nuevo filtro de aire, contacte con el centro de servicio autorizado más cercano llamando al 1-888-436-3722.

Figura 4-3. Conjunto del filtro de aire

Mantenimiento de la bujía

Para efectuar el mantenimiento de la bujía:

1. Limpie la zona alrededor de la bujía.
2. Retire e inspeccione la bujía.
3. Compruebe la separación entre electrodos con un calibrador de alambre y configúrela a la medida de 1.01 mm (0,04 pulg.) Consulte la Figura 4-4.

NOTA: Sustituya la bujía si los electrodos están picados, quemados o la porcelana está rajada. Use SOLAMENTE la bujía de repuesto recomendada. Consulte las especificaciones.
4. Instale la bujía apretando con la mano y apriete 3/8 a 1/2 vuelta adicional usando una llave para bujías.

Sustitución de la batería (si procede)

NOTA: La batería incluida con el generador se entrega cargada totalmente. Una batería puede perder parte de la carga cuando no se utiliza durante periodos de tiempo prolongados.

ADVERTENCIA

Arranque accidental. Desconecte el cable negativo de la batería, luego el cable positivo de la batería cuando trabaje en la unidad. No hacerlo puede ocasionar la muerte o lesiones graves.

(000130)

Consulte la Figura 4-5.

1. Desconecte el terminal negativo (-) de la batería PRIMERO (B).
2. Desconecte el terminal positivo (+) de la batería SEGUNDO (A).

Figura 4-5. Conexión de la batería

1. Instale la nueva batería. Instale el soporte de sujeción de la batería y apriételo.
2. Conecte el terminal positivo (+) de la batería (A) PRIMERO. Coloque la funda de goma en los tornillos de conexión.
3. Conecte el terminal negativo (-) de la batería (B) SEGUNDO.
4. Coloque la funda de goma en los tornillos de conexión.

Inspección del silenciador y del dispositivo antichispas

NOTA: Es una violación del California Public Resources Code (Código de recursos públicos de California), Sección 4442, usar u operar el motor en tierras cubiertas de bosque, maleza o pasto excepto si el sistema de escape tiene un supresor de chispas, como se define en la Sección 4442, y éste está mantenido en condiciones de trabajo eficaces. Otros estados o jurisdicciones federales pueden tener leyes similares.

Póngase en contacto con el fabricante original del equipo, el vendedor o el distribuidor para obtener un supresor de chispas para el sistema de gases de escape instalado en este motor.

NOTA: Use ÚNICAMENTE piezas de repuesto de equipo original.

Inspeccione el silenciador en busca de rajaduras, corrosión u otros daños. Retire el supresor de chispas, si tiene, e inspecciónelo para comprobar si hay daños o bloqueo con carbón. Cambie las piezas o limpie la carbonilla de la pantalla según sea necesario.

Inspección del tamiz del supresor de chispas

ADVERTENCIA

Superficies calientes. Al usar la máquina, no toque las superficies calientes. Mantenga la máquina alejada de los combustibles durante el uso. Las superficies calientes pueden ocasionar quemaduras graves o incendio. (000108)

1. Consulte la Figura 4-6. Quite el tornillo (A) y el soporte de sujeción (B).
2. Quite la pantalla (C) y sustitúyala si está desgastada, perforada o dañada de alguna manera. Si la pantalla no está dañada, límpiela con un disolvente comercial.
3. Cambie la pantalla y fijela con el soporte y el tornillo.

Figura 4-6. Pantalla del supresor de chispas

Holgura de la válvula

Importante: Comuníquese con un IASD para obtener ayuda de servicio. La luz de válvulas correcta es esencial para prolongar la vida útil del motor.

Compruebe la holgura de la válvula después de las 50 primeras horas de funcionamiento. Ajústela según sea necesario.

• Admisión — 0.15 ± 0.02 mm (frío) (0.006 ± 0.0008 pulgadas)
• Escape — 0.20 ± 0.02 mm (frío) (0.008 ± 0,0008 pulgadas)

Almacenamiento

General

PELIGRO

Explosión e incendio. El combustible y los vapores son extremadamente inflamables y explosivos. Almacene el combustible en una zona bien ventilada. Mantenga alejados el fuego y las chispas. No hacerlo ocasionará la muerte o lesiones graves. (000143)

ADVERTENCIA

Riesgo de incendio. Verifique que la máquina se haya enfriado apropiadamente antes de instalar una cubierta y almacenar la máquina. Las superficies calientes pueden ocasionar un incendio. (000109)

Se recomienda arrancar el generador una vez cada 30 días, y debería funcionar durante 30 minutos. Si no puede hacerlo, consulte la siguiente lista para preparar la unidad para su almacenamiento.

• NO coloque una cubierta de almacenamiento en un generador caliente. Permita que la unidad se enfríe a temperatura ambiente antes de almacenarla.
• NO almacene combustible de una estación a otra excepto que esté tratado apropiadamente.
• Sustituya el recipiente de combustible si hay oxidación. El óxido en el combustible causa problemas en el sistema de combustible.
• Cubra la unidad con una cubierta protectora adecuada resistente a la humedad.
• Almacene la unidad en una zona limpia y seca.
• Guarde siempre el generador y el combustible lejos de fuentes de calor e ignición.

Preparación del sistema de combustible para almacenamiento

El combustible almacenado más de 30 días puede deteriorarse y dañar los componentes del sistema de combustible. Mantenga fresco el combustible, use estabilizador de combustible.

Si se añade estabilizador de combustible al sistema de combustible, prepare y ponga en marcha el motor para su almacenamiento durante un largo período. Ponga en funcionamiento el motor durante 10–15 minutos para hacer circular el estabilizador a través del sistema de combustible. El combustible preparado adecuadamente se puede almacenar hasta 24 meses.

NOTA: Si el combustible no ha sido tratado con estabilizador de combustible, debe vaciarse en un recipiente aprobado. Haga funcionar el motor hasta que pare por falta de combustible. Se recomienda el uso de un estabilizador de combustible en el recipiente de almacenamiento para mantener el combustible fresco.

1. Cambie el aceite de motor.
2. Retire la bujía.
3. Vierta una cuchara sopera (5-10 cc) de aceite de motor limpio o pulverice un agente protector adecuado en el cilindro.

ADVERTENCIA

Pérdida de la visión. Es obligatorio llevar protección ocular para evitar las salpicaduras procedentes de la cavidad de la bujía al girar el motor. De lo contrario, se puede provocar la pérdida de la visión. (000181)

1. Pulse el botón de arranque varias veces para distribuir el aceite en el cilindro.
2. Instale la bujía.

Cambio de aceite

Cambie el aceite de motor antes de almacenarlo. Consulte Cambio de aceite de motor.

Resolución de problemas

PROBLEMA CAUSA CORRECCIÓN
El motor funciona, pero la salida de CA no está disponible.	1. El disyuntor está ABIERTO.2. Conexión deficiente o cable defectuoso.3. El dispositivo conectado está averiado.4. Falla en el generador.5. La toma de corriente GFCI está ABIERTA (si hubiera).	1. Restablezca el disyuntor.2. Revise y repare.3. Conecte otro dispositivo que esté en buen estado.4. Póngase en contacto con un IASD.5. Corrija el circuito de tierra y pulse el botón de reinicio en la toma de corriente GFCI (si hubiera).
El motor funciona de manera correcta sin carga, pero se detiene cuando se le agrega carga.	1. Cortocircuito en una carga conectada.2. El generador está sobrecargado.3. La velocidad del motor es demasiado lenta.4. Cortocircuito en el generador.	1. Desconecte la carga eléctrica en cortocircuito.2. ConsulteConozca los límites del generador.3. Póngase en contacto con un IASD.4. Póngase en contacto con un IASD.
El motor no efectúa giros de arranque.	1. El fusible de 10 amperios se ha derretido.2. La batería está gastada o acabada.	1. Cambie el fusible.2. Cargue o cambie la batería.
El motor no arranca o arranca y funciona con dificultad.	1. La válvula de cierre de combustible está en posición OFF.2. Filtro de aire sucio.3. No hay combustible.4. Combustible deteriorado.5. El cable de la bujía no está conectado a la bujía.6. Bujía averiada.7. Agua en el combustible.8. Exceso de cebado.9. Nivel de aceite bajo.10. Mezcla de combustible excesivamente rica.11. Válvula de admisión atascada en posición abierta o cerrada.12. El motor perdió compresión.	1. Gire la válvula de cierre de combustible a la posición ON.2. Limpie o sustituya el filtro de aire.3. Llene el tanque de combustible.4. Vacíe el depósito de combustible y llénelo con combustible nuevo.5. Conecte el cable a la bujía.6. Cambie la bujía.7. Vacíe el depósito de combustible y llénelo con combustible nuevo.8. Coloque la palanca del cebador en la posición sin cebado.9. Llene el cáter hasta el nivel correcto.10. Póngase en contacto con un IASD.11. Póngase en contacto con un IASD.12. Póngase en contacto con un IASD.
El motor se apaga durante el funcionamiento.	1. No hay combustible.2. Nivel de aceite bajo.3. Falla en el motor.	1. Llene el depósito de combustible.2. Llene el cáter hasta el nivel correcto.3. Póngase en contacto con un IASD.
Falta de potencia del motor.	1. La carga es demasiado alta.2. Filtro de aire sucio.3. El motor necesita mantenimiento.	1. Reduzca la carga (consulte Conozca los límites del generador).2. Limpie o sustituya el filtro de aire.3. Póngase en contacto con un IASD.
El motor aumenta la tensión o se atasca.	1. El cebador se ha abierto demasiado pronto.2. El carburador funciona con una mezcla demasiado rica o demasiado pobre.	1. Coloque el cebador en la posición intermedia hasta que el motor funcione suavemente.2. Póngase en contacto con un IASD.
No hay salida de CC de la carga de la batería.	1. Bornes de la batería oxidados.2. Cable de la batería en malestado.3. Batería defectuosa.4. Toma de corriente en malestado.	1. Limpie los bornes de la batería.2. Cambie el cable.3. Comprobar el estado de la batería. Cámbiela si está defectuosa.4. Póngase en contacto con un IASD.

Pieza N° 0H0676A Rev. C 11/07/2019

Reservados todos los derechos.

Las especificaciones están sujetas a cambios sin previo aviso.

No se permite la reproducción en ningún formato sin el consentimiento previo por escrito de Generac

Power Systems, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com
