FI22/11 - Refrigerador REX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador
Marca	Rex
Modelo	FI22/11
Dimensiones (alto x ancho x fondo)	180 cm x 60 cm x 65 cm
Peso neto	60 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia nominal	100 W
Clase climática	N-ST
Capacidad total neta	250 litros
Capacidad del congelador	50 litros
Sistema de descongelación	Descongelación manual en congelador, automática en refrigerador
Nivel de ruido	42 dB
Clase energética	E
Consumo anual de energía	250 kWh
Función de temperatura ajustable	Sí, con termostato interno
Iluminación interior	LED
Estantes ajustables	3 estantes de vidrio templado
Cajón para verduras	1 cajón con control de humedad
Puertas reversibles	Sí, instalación por el usuario
Limpieza y mantenimiento	Limpieza con paño suave y agua jabonosa; no usar abrasivos
Seguridad	Desconectar antes de limpiar; no sumergir en agua
Piezas de repuesto	Disponibles a través del servicio técnico oficial
Manual de usuario	Incluido en formato PDF, 60 páginas

Preguntas frecuentes - FI22/11 REX

¿Cómo ajustar la temperatura del refrigerador Rex FI22/11?

Gire el termostato interno a la posición deseada. Normalmente, el número 3-4 es adecuado para uso diario. Consulte el manual de usuario para más detalles.

¿Qué hago si el refrigerador no enfría?

Verifique que esté enchufado y que el termostato no esté en posición 0. Asegúrese de que las rejillas de ventilación no estén obstruidas. Si persiste, contacte al servicio técnico.

¿Cómo descongelar el congelador?

Apague el refrigerador, retire los alimentos y coloque un recipiente para recoger el agua. Deje la puerta abierta hasta que el hielo se derrita. No use objetos punzantes para descongelar.

¿Cada cuánto debo limpiar el refrigerador?

Se recomienda limpiar el interior cada 3 meses con un paño húmedo y jabón suave. Seque bien antes de volver a enchufar. Consulte la sección de limpieza del manual.

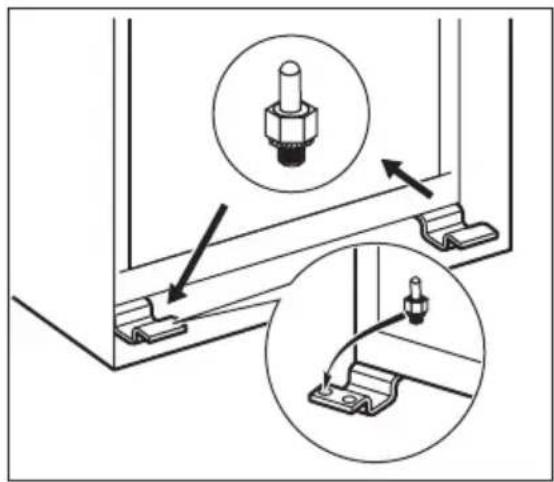

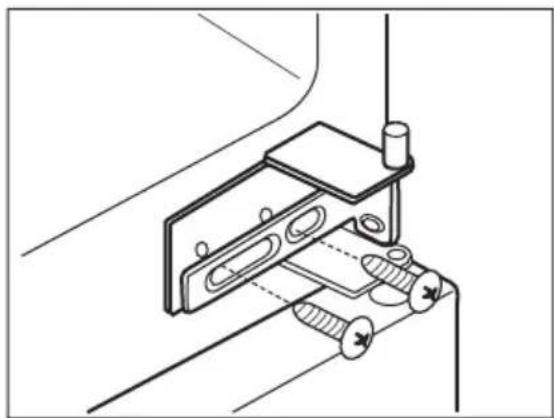

¿Puedo cambiar la dirección de apertura de la puerta?

Sí, la puerta es reversible. Necesitará herramientas básicas y seguir las instrucciones del manual de instalación. Se recomienda ayuda de otra persona.

¿Qué significa el código de error en el panel?

Consulte la tabla de códigos de error en el manual de usuario. Normalmente indica una falla en el sensor o en el sistema de enfriamiento. Contacte al servicio técnico si persiste.

¿Cómo cambio la bombilla interior?

Desconecte el refrigerador, retire la cubierta de la luz y reemplace la bombilla LED por una del mismo tipo. Si es LED integrado, contacte al servicio técnico.

¿Dónde puedo descargar el manual de usuario?

Puede descargar el manual en formato PDF desde nuestra página web notice-facile.com buscando el modelo Rex FI22/11.

¿Cuánto tiempo tarda en enfriar después de enchufarlo?

Generalmente, el refrigerador alcanza la temperatura óptima en 2-4 horas. No introduzca alimentos hasta que la temperatura se estabilice. Consulte las instrucciones iniciales.

¿Qué hacer si hay acumulación de hielo en el refrigerador?

Verifique que la puerta cierre correctamente y que el burlete esté limpio. Si el hielo persiste, puede haber una fuga de aire. Consulte al servicio técnico para revisar el sistema.

MANUAL DE USUARIO FI22/11 REX

1. INSTRUCCIONES DE SEGURIDAD 40
2. FUNCIONAMIENTO 42
3. USO DIARIO 43
4. CONSEJOS ÚTILES 45
5. MANTENIMIENTO Y LIMPIEZA 46
6. QUÉ HACER SI.... 48
7. INSTALACIÓN 49

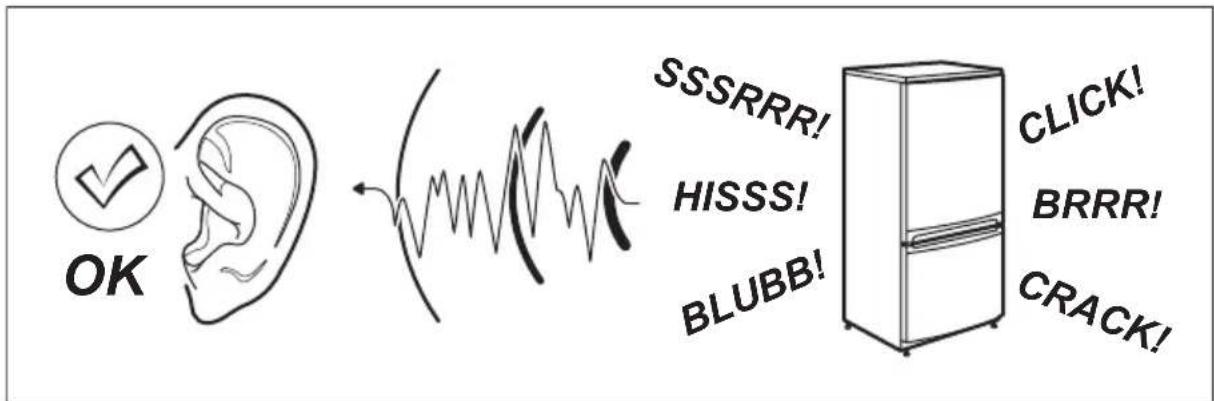

8. RUIDOS 55
9. DATOS TÉCNICOS 57

PENSAMOS EN USTED

Gracias por adquirir un producto Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así que, siempre que lo utilice puede tener la seguridad de que conseguirá excelentes resultados.

Bienvenido a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio: www.electrolux.com

Registrar su producto para recibir un mejor servicio: www.electrolux.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato: www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con el Servicio, cerciórese de tener la siguiente información a mano.

La información se puede encontrar en la placa de características. Modelo, PNC, Número de serie.

Advertencia - Precaución-Información sobre seguridad.

Datos y recomendaciones generales

Información medioambiental

Salvo modificaciones.

1. INSTRUCCIONES DE SEGURIDAD

Por su seguridad y para garantizar el funcionamiento correcto del aparato, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual del usuario, incluidos los consejos y advertencias. Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al tanto de su funcionamiento y de las características de seguridad. Conserve estas instrucciones y no olvide mantenerlas junto al aparato en caso de su desplazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan siempre de la información adecuada sobre el uso y la seguridad.

Por la seguridad de personas y bienes, si- ga las normas de seguridad indicadas en estas instrucciones, ya que el fabricante no se hace responsable de daños provo- cados por omisiones.

1.1 Seguridad de niños y personas vulnerables

- Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del electrodoméstico.

No permita que los niños jueguen con el electrodoméstico.

• Mantenga los materiales de embalaje alejados de los niños. Existe riesgo de asfixia.
• Si va a desechar el aparato, extraiga el enchufe de la toma, corte el cable de conexión (tan cerca del aparato como pueda) y retire la puerta para impedir que los niños al jugar puedan sufrir descargas eléctricas o quedar atrapados en su interior.
• Si este aparato, que cuenta con juntas de puerta magnéticas, sustituirá a un aparato más antiguo con cierre de muelle (pestillo) en la puerta, cerciórese de inutilizar el cierre de muelle antes de desechar el aparato antiguo. Evitará así que se convierta en una trampa mortal para niños.

1.2 Instrucciones generales de seguridad

ADVERTENCIA

Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento del aparato o de la estructura empotrada

- El aparato está diseñado para conservar los alimentos y bebidas de una vivienda normal, como se explica en este folleto de instrucciones.

– áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;
- granjas y por clientes en hoteles, moteles y otros entornos de tipo residencial;
- entornos de tipo hostales o pensiones;
- servicios de catering y actividades similares al por mayor.

• No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación.
• No utilice otros aparatos eléctricos (como máquinas para hacer helados) dentro de los aparatos de refrigeración, a menos que el fabricante haya autorizado su utilización para estos fines.
• No dañe el circuito del refrigerante.
• El circuito del refrigerante del aparato contiene isobutano (R600a). Se trata de un gas natural con un alto nivel de compatibilidad medioambiental, aunque es inflamable.

Durante el transporte y la instalación del aparato, cerciórese de no provocar daños en el circuito de refrigeración.

Si el circuito de refrigeración se daña:

- mantenga el aparato alejado de las llamas y de cualquier fuente de encendido

– ventile bien la habitación en la que se encuentra el aparato

- Es peligroso alterar las especificaciones o modificar este producto en modo alguno. Cualquier daño en el cable de alimentación puede provocar un cortocir-

cuito, un incendio o una descarga eléctrica.

!

ADVERTENCIA

Los componentes eléctricos (cable de alimentación, enchufe, compresor) debe sustituirlos un técnico autorizado o personal de reparaciones profesional a fin de evitar riesgos.

1. El cable de alimentación no se debe prolongar.
2. Compruebe que la parte posterior del aparato no aplaste ni dañe el enchufe. Un enchufe aplastado o dañado puede recalentarse y provocar un incendio.
3. Cerciórese de que tiene acceso al enchufe del aparato.
4. No tire del cable de alimentación.
5. Si la toma de red está floja, no introduzca el enchufe. Existe riesgo de descarga eléctrica o incendio.

6. No utilice el aparato sin la tapa de la bombilla (si está provisto de ella) de iluminación interior.

7. Este aparato es pesado. Debe tener precauciones durante su desplazamiento.

8. No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas, ya que podría sufrir abrasión de la piel o quemaduras por congelación.
9. Evite la exposición prolongada del aparato a la luz solar directa.
10. Las bombillas que se utilizan en este aparato (si está provisto de ellas) son especiales, y se han seleccionado exclusivamente para uso en aparatos domésticos. No pueden utilizarse para la iluminación de la vivienda.

1.3 Uso diario

• No coloque recipientes calientes sobre las piezas plásticas del aparato.
• No almacene gas ni líquido inflamable en el aparato, ya que podrían estallar.

• No coloque alimentos directamente contra la salida de aire de la pared posterior. (Si el aparato es No Frost, es decir, no acumula escarcha.)

• Los alimentos que se descongelen no deben volver a congelarse.

• Guarde los alimentos congelados, que se adquieren ya envasados, siguiendo las instrucciones del fabricante.
• Se deben seguir estrictamente las recomendaciones del fabricante del aparato sobre el almacenamiento. Consulte las instrucciones correspondientes.
• No coloque bebidas carbonatadas o con gas en el congelador, ya que se genera presión en el recipiente, que podría estallar y dañar el aparato.
• Si se consumen polos helados retirados directamente del aparato, se pueden sufrir quemaduras causadas por el hielo.

1.4 Cuidado y limpieza

• Antes de realizar tareas de mantenimiento, apague el aparato y desconecte el enchufe de la toma de red.
• No limpie el aparato con objetos metálicos.
• No utilice objetos afilados para eliminar el hielo del aparato. Utilice un raspador plástico.
• Inspeccione habitualmente el desagüe del agua descongelada del frigorífico. Si es necesario, limpie el desagüe. Si el desagüe se bloquea, el agua se acumulará en la base del aparato.

1.5 Instalación

!

Para realizar la conexión eléctrica, siga atentamente las instrucciones de los párrafos correspondientes.

• Desembale el aparato y compruebe que no tiene daños. No conecte el aparato si está dañado. Informe de los posibles daños de inmediato a la tienda donde lo adquirió. En ese caso, conserve el material de embalaje.
• Es recomendable esperar al menos dos horas antes de conectar el aparato, para permitir que el aceite regrese al compresor.

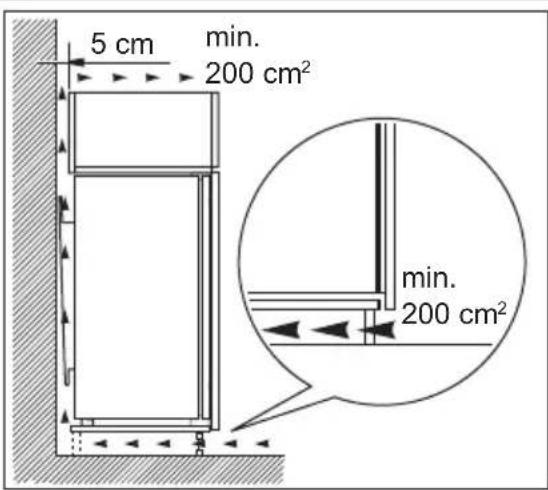

• El aparato debe contar con circulación de aire adecuada alrededor, ya que de lo contrario se produce recalentamiento. Para conseguir una ventilación sufi-

ciente, siga las instrucciones correspondientes a la instalación.

• Siempre que sea posible, la parte posterior del producto debe estar contra una pared, para evitar que se toquen las partes calientes (compresor, condensador) y se produzcan quemaduras.
• El aparato no debe colocarse cerca de radiadores ni de hornillas de cocina.
• Asegúrese de que es posible acceder al enchufe después de instalar el electrodoméstico.
  • Realice la conexión sólo a un suministro de agua potable (si está prevista una conexión de agua).

1.6 Servicio técnico

• Un electricista homologado deberá realizar las tareas que se requieran para ejecutar el servicio o mantenimiento de este electrodoméstico.
• Las reparaciones de este aparato debe realizarlas un centro de servicio técnico

autorizado y sólo se deben utilizar recambios originales.

1.7 Protección del medio ambiente

Este aparato no contiene gases perjudiciales para la capa de ozono, ni en el circuito de refrigerante ni en los materiales aislantes. El aparato no se debe desechar junto con los residuos urbanos. La espuma aislante contiene gases inflamables: el aparato se debe desechar de acuerdo con la normativa vigente, que puede solicitar a las autoridades locales. No dañe la unidad de refrigeración, en especial la parte trasera, cerca del intercambiador de calor. Los materiales de este aparato marcados con el símbolo son reciclables.

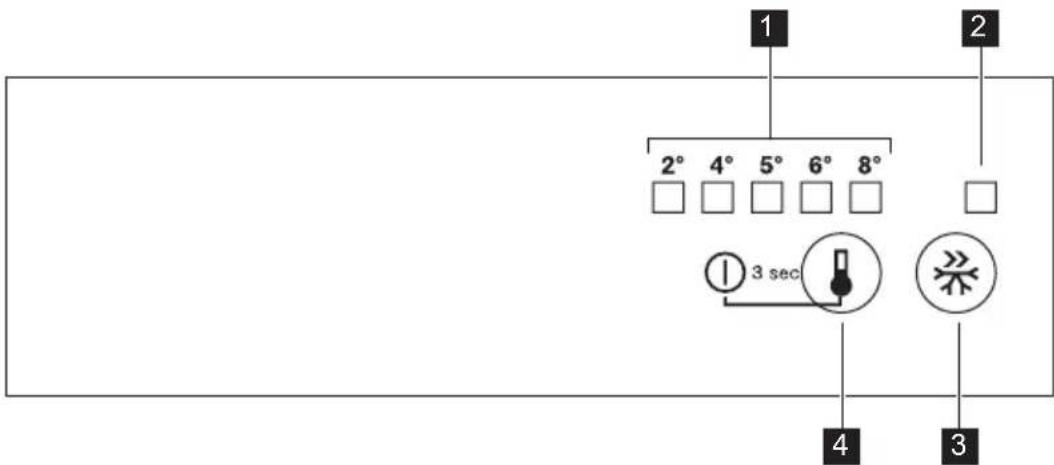

2. FUNCIONAMIENTO

1 2 2° 4° 5° 6° 8° □ □ □ □ □ ① 3 sec 4 3

1 Indicador de temperatura LED
2 Indicador Fast Freeze
3 Tecla Fast Freeze
4 Regulador de temperatura

Tecla ON/OFF (encendido/apagado)

2.1 Encendido

Introduzca el enchufe en la toma de pa- red.

Toque el botón del regulador de temperatura si todos los LED están apagados.

2.2 Apagado

Siga tocando el botón del regulador de temperatura durante 3 segundos.

Todos los indicadores se apagan.

2.3 Regulación de la temperatura

Para utilizar el aparato, proceda como se indica:

- toque el botón del regulador de temperatura hasta que se encienda el LED correspondiente a la temperatura que desea. La selección es progresiva y oscila de 2 a 8°C.

En el primer toque del botón, el ajuste actual LED sigue parpadeando.

Cada vez que se toca el botón, la temperatura ajustada se mueve 1 posición hacia la derecha. El LED correspondiente parpadea un momento.

Toque el botón de ajuste hasta que se seleccione la temperatura deseada. El ajuste se fija

ajuste más frío: +2°C

ajuste más alto: +8°C

Lo más idóneo es ajustar la temperatura en una posición intermedia.

Sin embargo, el ajuste exacto debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:

• temperatura ambiente
• la frecuencia con que se abre la puerta
• cantidad de alimentos guardados
• ubicación del aparato.

2.4 Función Fast Freeze

Para activar la función Fast Freeze basta con pulsar la tecla Fast Freeze. El LED correspondiente al indicador del símbolo Fast Freeze se enciende. Puede desactivar la función Fast Freeze pulsando de nuevo el botón Fast Freeze. Se apaga el indicador Fast Freeze.

La función se detiene automáticamente después de 52 horas.

3. USO DIARIO

3.1 Antes del primer uso

Antes de utilizar el aparato por primera vez, lave el interior y los accesorios internos con agua templada y un jabón neutro para eliminar el típico olor de los productos nuevos. A continuación seque bien.

No utilice detergentes ni polvos abrasivos, ya que podrían dañar el acabado.

3.2 Congelación de alimentos frescos

El compartimento del congelador es adecuado para congelar alimentos frescos y conservar a largo plazo los alimentos congelados y ultracongelados.

Para congelar alimentos frescos, active la función Fast Freeze al menos 24 horas antes de introducir los alimentos en el compartimento congelador.

Coloque los alimentos que vaya a congelar en el compartimento superior

La cantidad máxima de alimentos que puede congelarse en 24 horas se indica en la placa de características, una etiqueta situada en el interior del aparato. El proceso de congelación dura 24 horas: durante ese tiempo no deben añadirse otros alimentos para congelar.

3.3 Almacenamiento de alimentos congelados

Al poner en marcha el aparato por primera vez o después de un periodo sin utilizarlo, déjelo funcionando al menos durante 2 horas con un ajuste alto antes de colocar los productos en el compartimento. Si se va a guardar una gran cantidad de alimentos, retire todos los cajones y cestos del aparato y coloque los alimentos en los estantes de enfriamiento para obtener el mejor rendimiento.

ADVERTENCIA

Compruebe que los alimentos no superen el límite de carga indicado en un lado de la sección supe-

rior (cuando corresponda)

En caso de producirse una descongelación accidental, por ejemplo, por un corte del suministro eléctrico, si la interrupción ha durado más que el valor indicado en la tabla de características técnicas bajo la especificación "periodo de tiempo en descongelación", los alimentos descongelados deberán consumirse cuanto antes o cocinarse de inmediato, y luego volverse a congelar (después de que se hayan enfriado).

congelar en el compartimento frigorífico o a temperatura ambiente, dependiendo del tiempo de que se disponga.

Es posible incluso cocinar piezas pequeñas congeladas, tomadas directamente del congelador; en tal caso, el tiempo de cocción será más prolongado.

3.5 Producción de cubitos de hielo

Este aparato cuenta con una o varias bandejas para la producción de cubitos de hielo. Llene las bandejas con agua y colóquelas en el compartimento congelador.

No utilice instrumentos metálicos para retirar las bandejas del congelador.

3.4 Descongelación

Los alimentos ultracongelados o congelados, antes de utilizarlos, se pueden des-

3.6 Estantes móviles

Las paredes del frigorífico cuentan con soportes para colocar los estantes del modo que se prefiera.

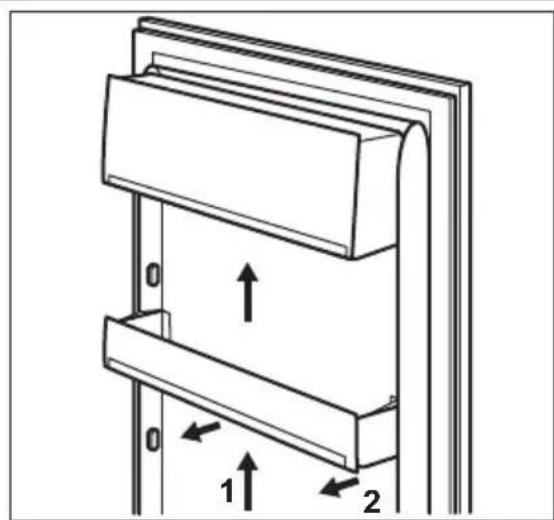

3.7 Colocación de los estantes de la puerta

Para poder guardar alimentos de distintos tamaños, los estantes de la puerta se pueden colocar a diferentes alturas. Para cambiar la posición de los estantes: mueva paulatinamente el estante en la dirección de las flechas hasta retirarlo del soporte y colóquelo en la posición que desee.

4. CONSEJOS ÚTILES

4.1 Consejos para ahorrar energía

• No abra la puerta con frecuencia ni la deje abierta más tiempo del estrictamente necesario.
• Si la temperatura ambiente es elevada, la temperatura del aparato se ha ajustado en los valores más altos y está totalmente lleno, el compresor podría funcionar de manera continua, provocando la formación de escarcha o hielo en el evaporador. Si esto sucede, gire el regulador de temperatura a valores inferiores para permitir la descongelación automática y ahorrar en el consumo eléctrico.

4.2 Consejos para la refrigeración de alimentos frescos

Para obtener los mejores resultados:

• no guarde en el frigorífico alimentos calientes ni líquidos en evaporación;
• cubra o envuelva los alimentos, en especial si tienen sabores fuertes;
• coloque los alimentos de modo que el aire pueda circular libremente entre ellos.

4.3 Consejos para la refrigeración

Consejos útiles:

Carne (de todo tipo): guárdela en bolsas de plástico y colóquela en el estante de vidrio, sobre el cajón de las verduras.

Por razones de seguridad, guárdela de ese modo durante uno o dos días, como máximo.

Alimentos cocinados, platos fríos, etc.: los debe cubrir y puede colocarlos en cualquiera de los estantes.

Frutas y verduras: se deben limpiar a conciencia y colocar en los cajones especiales suministrados a tal efecto.

Mantequilla y queso: colóquelos en recipientes herméticos especiales o envueltos en papel de aluminio o en bolsas de plástico, para excluir tanto aire como sea posible.

Botellas de leche: deben tener tapa y se colocarán en el estante para botellas de la puerta.

Los plátanos, las patatas, las cebollas y los ajos, si no están empaquetados, no deben guardarse en el frigorífico.

4.4 Consejos sobre la congelación

Estos consejos son importantes para poder aprovechar al máximo el proceso de congelación:

• la cantidad máxima de alimentos que puede congelarse en 24 horas se muestra en la placa de datos técnicos;
• el proceso de congelación requiere 24 horas. Durante ese periodo no deben añadirse otros alimentos para congelación;
• congele sólo productos alimenticios de máxima calidad, frescos y perfectamente limpios;
• prepare los alimentos en porciones pequeñas para que se congelen de manera rápida y total, así como para poder descongelar posteriormente sólo las cantidades necesarias;
• envuelva los alimentos en papel de aluminio o polietileno y compruebe que los envoltorios quedan herméticamente cerrados;
• no permita que alimentos frescos y sin congelar entren en contacto con alimentos ya congelados, para evitar el aumento de temperatura de los segundos;
• los alimentos magros se congelan mejor que los grasos; la sal reduce el tiempo de almacenamiento de los alimentos;
• el hielo, si se consume inmediatamente después de retirarlo del compartimento congelador, puede provocar quemaduras por congelación en la piel;
• es recomendable etiquetar cada paquete con la fecha de congelación para controlar el tiempo que permanecen almacenados.

4.5 Consejos para el almacenamiento de alimentos congelados

Para obtener el máximo rendimiento de este aparato, deberá:

• comprobar que el comerciante ha mantenido los productos congelados correctamente almacenados;

• procurar que los alimentos congelados pasen de la tienda al congelador en el menor tiempo posible;

• evitar la apertura frecuente de la puerta o dejarla abierta más del tiempo estrictamente necesario;

• los alimentos descongelados se deterioran con rapidez y no pueden congelarse de nuevo;
• no supere el tiempo de almacenamiento indicado por el fabricante de los alimentos.

5. MANTENIMIENTO Y LIMPIEZA

PRECAUCIÓN

Antes de realizar tareas de mante-nimiento, desenchufe el aparato.

Este equipo contiene hidrocarburos en la unidad de refrigeración; por tanto, el mantenimiento y la recarga deben estar a cargo exclusivamente de técnicos autorizados.

5.1 Limpieza periódica

El equipo debe limpiarse de manera habitual:

• Limpie el interior y los accesorios con agua templada y un jabón neutro.
• Revise y limpie periódicamente las juntas de la puerta para mantenerlas limpias y sin restos.
• Aclare y seque a fondo.

No mueva, dañe ni tire de los conductos o cables del interior del armario.

No utilice detergentes, polvos abrasivos, productos de limpieza perfumados ni cera para limpiar el interior, ya que dañarán la superficie y dejarán un fuerte olor.

Limpie el condensador (rejilla negra) y el compresor de la parte posterior del aparato con un cepillo. Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico.

Tenga cuidado para no dañar el sistema de refrigeración.

Muchas marcas de limpiadores de superficies de cocina contienen químicos que pueden atacar o dañar los plásticos del aparato. Por tal razón, se recomienda que el exterior del aparato se limpie sólo con agua templada a la que se añadirá un poco de líquido lavavajillas.

Después de la limpieza, vuelva a conectar el aparato a la toma de red.

5.2 Descongelación del frigorífico

La escarcha se elimina automáticamente del evaporador del frigorífico cada vez que se detiene el compresor, durante el funcionamiento normal. El agua de la descongelación se descarga a través de un orificio hacia un recipiente especial situado en la parte posterior del aparato, sobre el motor compresor, donde se evapora. Es importante limpiar periódicamente el orificio de salida del agua de descongelación situado en la mitad del canal del compartimento frigorífico para evitar que el agua se desborde y caiga sobre los alimentos del interior.

5.3 Descongelación del congelador

Siempre se forma un poco de escarcha en los estantes del congelador y en torno al compartimento superior.

Descongele el congelador sólo cuando la capa de escarcha alcance un grosor de unos 3 a 5 mm.

Unas 12 horas antes de realizar la descongelación, coloque el regulador de temperatura en los niveles más elevados, con el fin de acumular frío suficiente para la interrupción del funcionamiento.

Para eliminar la escarcha, siga estos pasos:

1. Apague el aparato.
2. Retire los alimentos congelados, envuélvalos en varias hojas de papel de periódico y colóquelos en un sitio fresco.

PRECAUCIÓN

No toque los alimentos congelados con las manos mojadas. Podrían congelarse al contacto con los alimentos.

1. Deje la puerta abierta.

Para acelerar el proceso de descongelación, coloque un recipiente con agua tibia en el compartimento congelador. Además, retire los trozos de hielo que se desprendan antes de que finalice la descongelación.

1. Cuando la descongelación haya terminado, seque a fondo el interior del aparato.
2. Encienda el aparato.
3. Al cabo de dos o tres horas, vuelva a introducir los alimentos que retiró previamente.

No utilice herramientas metálicas afiladas para raspar la escarcha del revestimiento interior, ya que podría dañarlo.

No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación, excepto los recomendados por el fabricante.

El aumento de la temperatura de los paquetes de alimentos congelados durante la descongelación puede acortar su tiempo de almacenamiento.

5.4 Periodos sin funcionamiento

Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

• desconecte el aparato de la red eléctrica;
• extraiga todos los alimentos;
• descongele (si así está previsto) y limpie el aparato y todos sus accesorios.
• deje la puerta(s) entreabierta para prevenir olores desagradables.

Si va a mantener el armario en marcha, solicite a alguien que lo inspeccione de vez en cuando para evitar que los alimen-

tos se echen a perder en caso de un corte de energía.

6. QUÉ HACER SI...

PRECAUCIÓN

Desenchufe el aparato antes de solucionar cualquier problema. Las reparaciones que no figuran en este manual deben dejarse en manos de un electricista o profesional cualificado y competente.

Se oyen sonidos durante el funcionamiento normal (compresor, circulación de refrigerante).

Problema Posible causa Solución
El aparato hace ruido.	El aparato no está bien instalado.	Compruebe que los sopor-tes del aparato descansan sobre una superficie estable (todas las patas deben es-tar bien apoyadas en el suelo).
El aparato no fun-ciona.	El enchufe no está bien conectado a la toma de corriente.	Enchufe el aparato correc-tamente a la toma de co-riente.
El aparato está apagado. Encienda el aparato.
El aparato no recibe sumi-nistro eléctrico. No hay tensión en la toma de co-riente.		Enchufe un aparato eléctri-co diferente a la toma de corriente.Llame a un electricista cual-fificado.
La luz no se encien-de.	La bombilla está en espe-ra.	Cierre y abra la puerta.
La unidad está defectuo-sa.		Consulte "Cambio de la unidad de control".
El compresor fun-ciona continuamen-te.	La temperatura no se ha ajustado correctamente.	Seleccione una temperatu-ra más alta.
La puerta no está bien ce-rrada.		Consulte la sección "Cierre de la puerta".
La puerta se ha abierto con excesiva frecuencia.		No mantenga abierta la puerta más tiempo del ne-cesario.
La temperatura de los ali-mentos es demasiado al-ta.		Deje que la temperatura de los alimentos descienda a la temperatura ambiente antes de guardarlos.
La temperatura ambiente es demasiado alta.		Reduzca la temperatura ambiente.
El agua fluye por la placa posterior del frigorífico.	Durante el proceso de descongelación automática, el hielo se descongela en la placa posterior.	Es correcto.
El agua fluye al interior del frigorífico.	La salida de agua está obstruida.	Limpie la salida de agua.
Los alimentos impiden que el agua fluya al colector.		Asegúrese de que los alimentos no están en contacto con la placa posterior.
La temperatura del aparato es demasiado baja/alta.	El regulador de temperatura no se ha ajustado correctamente.	Seleccione una temperatura más alta o baja.

Si después de las comprobaciones anteriores el aparato no funciona correctamente, póngase en contacto con el centro de servicio técnico más cercano.

6.1 Cambio de la unidad de control

El aparato está equipado con una luz LED interior de larga duración.

La unidad de control sólo debe ser sustituida por el servicio técnico. Póngase en contacto con el servicio técnico.

6.2 Cierre de la puerta

1. Limpie las juntas de la puerta.
2. Si es necesario, ajuste la puerta. Consulte "Instalación".
3. Si es necesario, cambie las juntas defectuosas. Póngase en contacto con el servicio técnico.

7. INSTALACIÓN

ADVERTENCIA

Lea atentamente la "Información sobre seguridad" para garantizar su propia seguridad y el correcto funcionamiento del electrodoméstico antes de instalar el electrodoméstico.

7.1 Colocación

Instale el aparato en un punto en el que la temperatura ambiente se corresponda con la clase climática indicada en la placa de datos técnicos del aparato:

Clase climática	Temperatura ambiente
SN +10°C a + 32°C
N +16°C a + 32°C
ST +16°C a + 38°C
T +16°C a + 43°C

7.2 Conexión eléctrica

Antes de conectar el aparato, compruebe que el voltaje y la frecuencia que aparecen en la placa de datos técnicos se corresponden con el suministro de la vivienda.

El aparato debe tener conexión a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la

toma de red de la vivienda carece de co- nexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional.

El fabricante rechaza toda responsabilidad si no se toman las precauciones antes indicadas.

Este aparato es conforme con las directivas de la CEE.

7.3 Cambio del sentido de apertura de la puerta

La puerta del aparato se abre hacia la de- recha. Si desea abrir la puerta hacia la iz- quierda, siga estas instrucciones antes de instalar el aparato.

• Afloje y retire el perno superior.
• Retire la puerta superior.
• Retire el separador.

• Desatornille la bisagra central.
- Retire la puerta inferior.

• Afloje y retire el perno inferior.
  En el lado opuesto:
• Apriete el perno inferior.
  • Vuelva a colocar la puerta inferior.
• Apriete la bisagra central.
• Coloque el separador.
  • Coloque la puerta superior.
• Apriete el perno superior.

7.4 Requisitos de ventilación

5 cm min. 200 cm² min. 200 cm²

El aire debe poder circular libremente por la parte posterior del aparato.

7.5 Instalación del aparato

Ejecute los pasos siguientes:

PRECAUCIÓN

Compruebe que el cable de alimentación de red pueda moverse con facilidad.

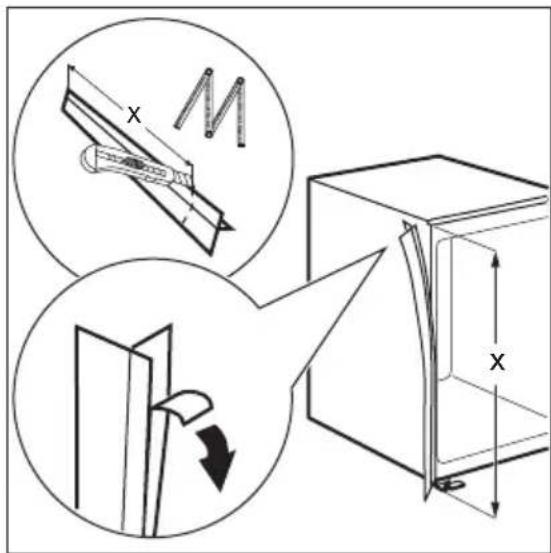

Si es necesario, corte la cinta selladora adhesiva y péguela al aparato como se muestra en la figura.

Instale el aparato en el hueco.

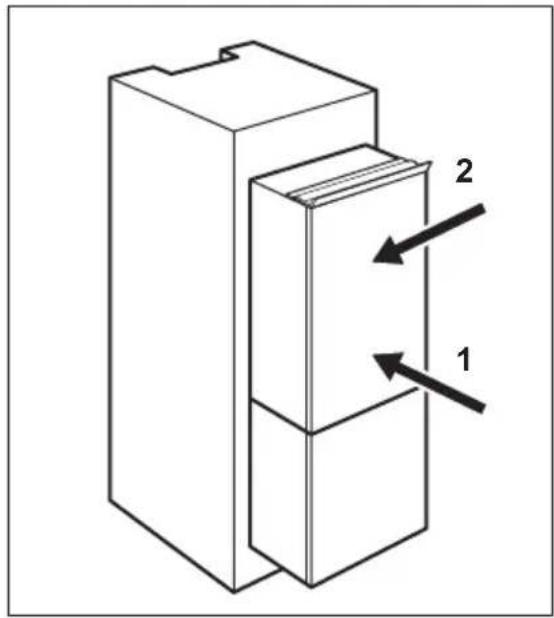

Empuje el aparato en el sentido de la flecha (1) hasta que la cubierta de la separación superior haga tope contra el mueble de cocina.

Empuje el aparato en el sentido de la flecha (2) contra el mueble en el lado opuesto de la bisagra.

Ajuste el aparato en el hueco.

Asegúrese de que haya una distancia de 44 mm entre el aparato y el borde delantero del mueble.

La tapa de la bisagra inferior (incluida en la bolsa de accesorios) garantiza que la separación entre el aparato y el mueble de cocina sea la adecuada.

Asegúrese de que quede un espacio de 4 mm entre el aparato y el mueble.

Abra la puerta. Coloque la tapa de la bisagra inferior en su lugar.

Fije el aparato al hueco con cuatro tornillos.

Retire la parte correcta de la tapa de la bisagra (E). No olvide extraer la pieza DX, en el caso de la bisagra derecha, y la pieza SX en el caso contrario.

Fije las tapas (C, D) a las lengüetas y a los orificios de la bisagra. Instale la rejilla de ventilación (B). Fije las tapas (E) a la bisagra.

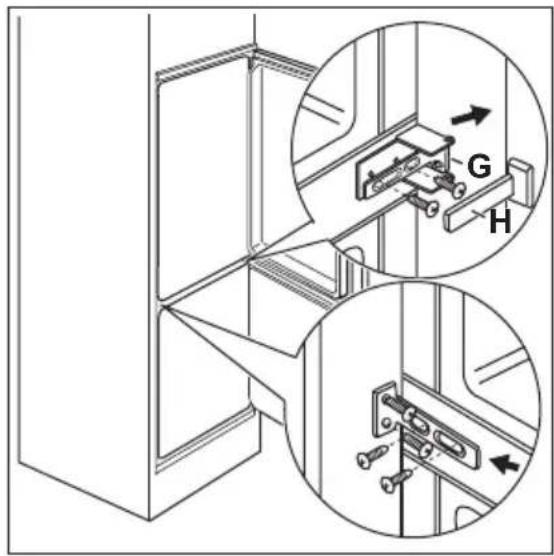

Conecte el aparato lateralmente con la puerta del mueble de cocina:

1. Afloje los tornillos de la pieza (G) y desplace la pieza (G) hasta la puerta del mueble.
2. Vuelva a apretar los tornillos de la pieza (G).
3. Fije la pieza (H) a la pieza (G).

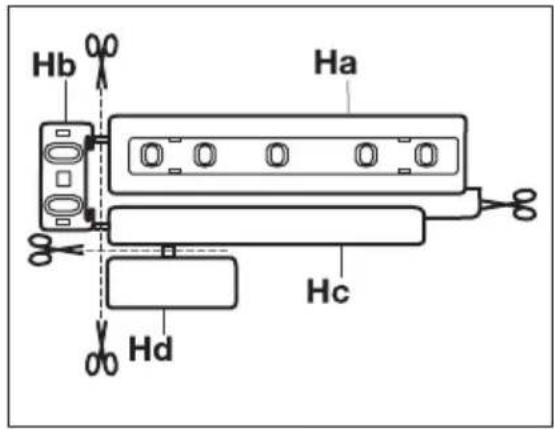

Instale la pieza (Ha) en el lado interno del mueble de cocina.

Ha Hc

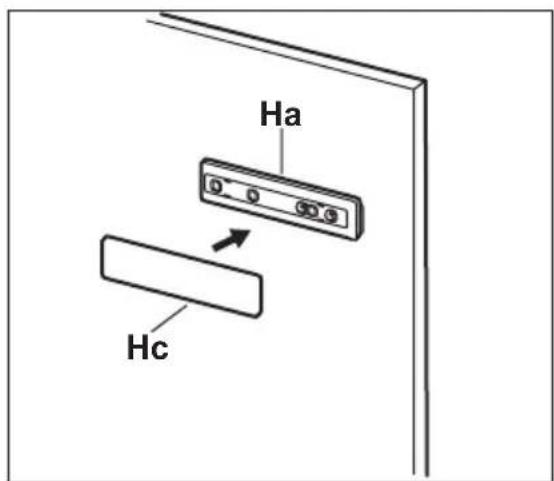

Empuje la pieza (Hc) contra la pieza (Ha).

Abra la puerta del aparato y la puerta del mueble de cocina en un ángulo de 90°.

Introduzca el cuadrado pequeño (Hb) en la guía (Ha).

Coloque juntas la puerta del aparato y la puerta del mueble de cocina y marque los orificios.

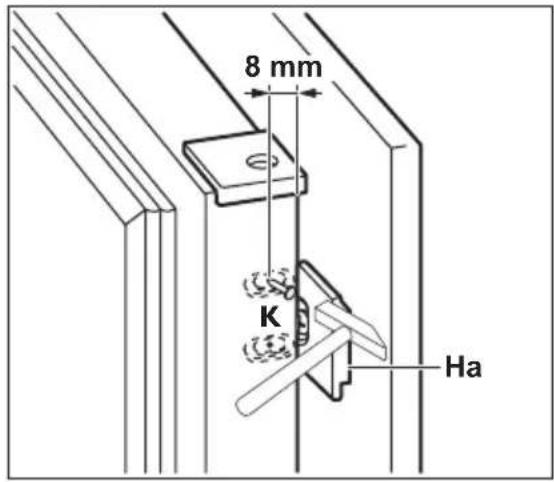

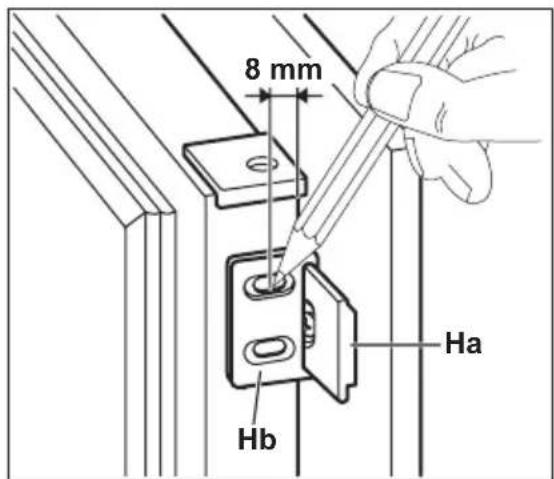

Quite los soportes y ponga una marca a una distancia de 8 mm desde el borde exterior de la puerta en la que se debe colocar el clavo (K).

Hb

Vuelva a colocar el cuadrado pequeño en la guía y fijelo con los tornillos suministrados.

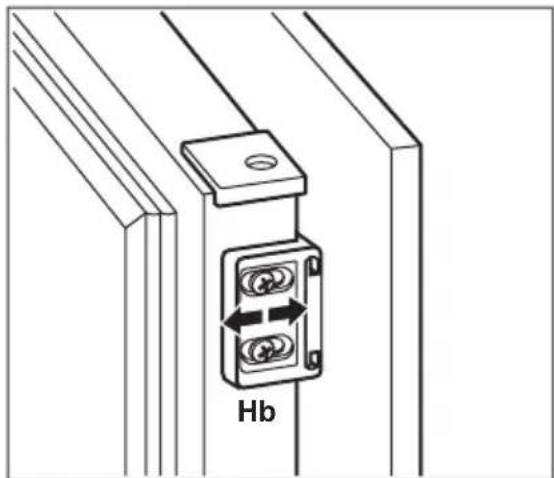

Alinee las puertas del mueble de cocina y del aparato mediante el ajuste de la pieza (Hb).

Hb Hd

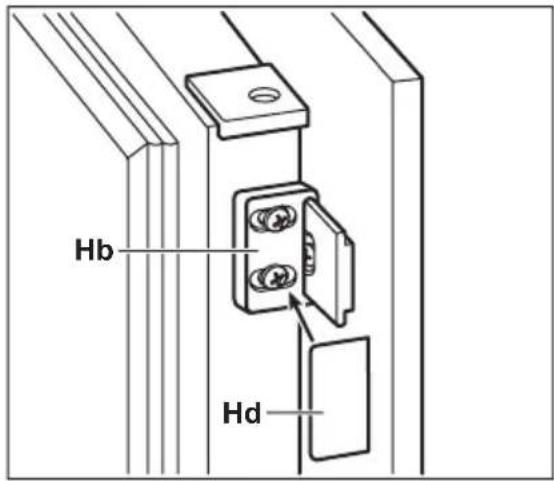

Presione la pieza (Hd) contra la pieza (Hb).

Finalmente, compruebe que:

• Todos los tornillos están apretados.
• La cinta selladora se ha fijado con firmeza al armario.
• La puerta abre y cierra correctamente.

8. RUIDOS

Durante el funcionamiento normal del aparato suelen producirse ciertos ruidos (compresor, circulación del refrigerante).

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

SSSRRR! SSSRRR! CLICK! CLICK!

HISSS! HISSS! BRRR! BRRR!

BLUBB! BLUBB! CRACK! CR

9. DATOS TÉCNICOS

Medidas de la cavidad

Altura 1780 mm

Anchura 560 mm

Profundidad 550 mm

Tiempo de estabilización 24 h

Voltaje 230-240 V

Frecuencia 50 Hz

La información técnica se encuentra en la placa de características, situada en el la-

do interior izquierdo del aparato, y en la etiqueta de consumo energético.

10. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo

Coloque el material de embalaje en los contenedores adecuados para su reciclaje.

Ayude a proteger el medio ambiente y la salud pública, así como a reciclar

residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo ✉ junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
