MANUAL DE USUARIO MAVICA MVC-FD51 SONY

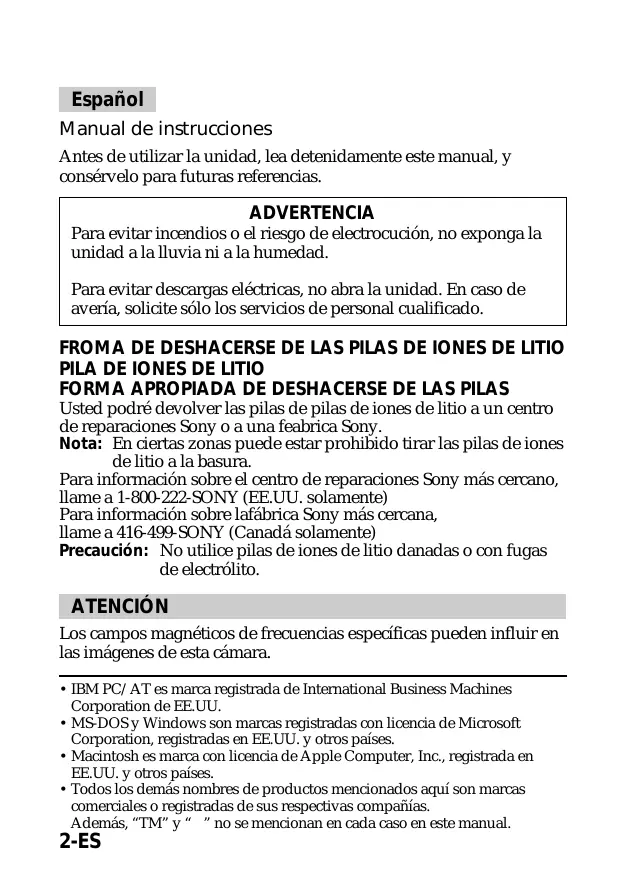

Español Manual de instrucciones Antes de utilizar la unidad, lea detenidamente este manual, y consérvelo para futuras referencias. ADVERTENCIA Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad. Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite sólo los servicios de personal cualificado. FROMA DE DESHACERSE DE LAS PILAS DE IONES DE LITIO

PILA DE IONES DE LITIO

FORMA APROPIADA DE DESHACERSE DE LAS PILAS Usted podré devolver las pilas de pilas de iones de litio a un centro de reparaciones Sony o a una feabrica Sony. Nota: En ciertas zonas puede estar prohibido tirar las pilas de iones de litio a la basura. Para información sobre el centro de reparaciones Sony más cercano, llame a 1-800-222-SONY (EE.UU. solamente) Para información sobre lafábrica Sony más cercana, llame a 416-499-SONY (Canadá solamente) Precaución: No utilice pilas de iones de litio danadas o con fugas de electrólito. ATENCIÓN Los campos magnéticos de frecuencias específicas pueden influir en las imágenes de esta cámara.

• IBM PC/AT es marca registrada de International Business Machines Corporation de EE.UU.
• MS-DOS y Windows son marcas registradas con licencia de Microsoft Corporation, registradas en EE.UU. y otros países.
• Macintosh es marca con licencia de Apple Computer, Inc., registrada en EE.UU. y otros países.
• Todos los demás nombres de productos mencionados aquí son marcas comerciales o registradas de sus respectivas compañías. Además, “TM” y “” no se mencionan en cada caso en este manual. 2-ES Índice Cerciórese de leer esto antes de utilizar su cámara 4 Antes de utilizar su cámara 5 Preparativos 6 Preparativos 6 Paso 1: Carga de la batería 7 Paso 2: Instalación de la batería 8 Paso 3: Ajuste de la fecha y la hora 10 Operaciones básicas 13 Grabación de imágenes 13 Indicadores durante la grabación 16 Ajuste del brillo de la pantalla de cristal líquido 17 Flash/Autodisparador 17 Ajuste de la exposición 18 Contemplación de imágenes en la pantalla de cristal líquido 19 Indicadores durante la reproducción 20 Ajuste del brillo de la pantalla de cristal líquido 20 Reproducción simultánea de 6 imágenes grabadas (Pantalla INDEX) 21 Protección de imágenes 22 Borrado de imágenes 25 Contemplación de imágenes utilizando un ordenador personal 29 Operaciones avanzadas 30 Cambio de los ajustes de los modos 30 Disfrute de efectos de imagen 33 Información adicional 34 Cambio de la pila de litio de la cámara Precauciones 35 Solución de problemas 37 Visualización de autodiagnóstico 39 Especificaciones 40 Identificación de partes 41 Índice alfabético Contraportada

3-ES Cerciórese de leer esto antes de utilizar su cámara Comprobación de los accesorios suministrados (consulte la página 6) Cámara digital (1) Cable de alimentación (1 juego) Bandolera (1) Cargador de baterías (1) Batería NP-F330 (1) Formato de grabación de imágenes de esta cámara Los datos de imágenes grabados con esta cámara se comprimen y graban en formato JPEG. La extensión del archivo es “.JPG”. Con respecto a los detalles, consulte la página 29. Fuentes de alimentación Esta cámara solamente funciona con una batería “InfoLITHIUM”* NP-F330 (suministrada)/F530/F550 y el adaptador de alimentación de CA AC-V700. Si utiliza cualquier otra batería o fuente de alimentación, la cámara puede no funcionar. Grabación de prueba Antes de grabar acontecimientos irrepetibles, realice una grabación de prueba para comprobar si la cámara está trabajando correctamente. No hay compensación por el contenido de la grabación El contenido de la grabación no puede compensarse si ésta o la reproducción no se realiza debido al mal funcionamiento de la cámara, el disquete, etc. Precaución sobre los derechos de autor Los programas y películas de televisión, las cintas de vídeo, y otros materiales pueden tener reservado el derecho de reproducción. La grabación no autorizada de tales materiales puede ir en contra de lo dispuesto por las leyes sobre derechos de autor.

• Batería “InfoLITHIUM” La “InfoLITHIUM” es una batería de iones de litio que puede intercambiar datos con equipos compatibles sobre su consumo. “InfoLITHIUM” es marca comercial de Sony Corporation. 4-ES Antes de utilizar su cámara Esta cámara digital utiliza disquetes (discos floppy) como medio de grabación. Utilice el tipo de disquete siguiente:
• Tamaño: 3,5 pulgadas
• Formato: MS-DOS (512 bytes x 18 sectores) Para utilizar un disquete de 3,5 pulgadas, 2HD, que no sea el descrito arriba, formatéelo utilizando la cámara o un ordenador personal. No sacuda ni golpee la cámara Si lo hiciese, podría producirse un mal funcionamiento, la imposibilidad de grabación de imágenes o de utilización de disquetes, la pérdida de imágenes o de datos de la memoria, daños o pérdidas. Evite que la unidad se humedezca Ésta cámara es un dispositivo electrónico, no permita que se humedezca. Cuando la utilice en exteriores o bajo la lluvia, tenga cuidado para que no entre en contacto con el agua. Cuando traslade esta unidad de una condición atmosférica a otra, es posible que se condense humedad en su interior o exterior. Cuando ocurra esto, consulte la página 36 y siga las instrucciones sobre cómo eliminarla antes de utilizar la cámara. Haga copias de protección Para evitar el riesgo de pérdida de datos, copie siempre los datos en un disquete. En este manual, las teclas y ajustes de la cámara se indican en mayúsculas. P. ej., Presione FLASH. 5-ES Preparativos Componentes necesarios Cámara digital Batería (NP-F330) Cargador de baterías (BC-V615) Cable de alimentación Bandolera Descripción de los preparativos El reloj no ha sido ajustado en fábrica. Cerciórese de ajustarlo antes de utilizar la cámara. 1 Cargue la batería. (p. 7) 2 Instale la batería. (p. 8) Esta cámara funciona con una batería. Instale una batería completamente cargada. 3 Ajuste la fecha y la hora. (p. 10) La fecha y la hora son necesarias para la grabacíon en formato MS-DOS. Si no las ajusta, se grabarán una fecha y una hora incorrectas. La pantalla CLOCK SET aparecerá cada vez que conecte la alimentación de la cámara. 6-ES Paso 1: Carga de la batería Para cargar la batería, utilice el cargador de baterías. Con respecto a los detalles, consulte el manual de instrucciones del cargador de baterías.

a un tomacorriente de CA Lámpara CHARGE (anaranjada) Batería

Cargador de baterías

Conecte el cable de alimentación a un tomacorriente de CA.

Inserte la batería en el sentido de la marca $. Deslícela hacia abajo hasta que chasquee. La lámpara CHARGE (anaranjada) se encenderá. Se iniciará la carga. Para extraer la batería Deslice la batería hacia arriba. Tiempo de carga Batería Carga completa* Carga normal** NP-F330 210 min. 150 min. NP-F530 225 min. 165 min. NP-F550 240 min. 180 min. Minutos aproximados para cargar una batería vacía utilizando el adaptador de alimentación de BC-V615. (A bajas temperaturas, el tiempo de carga será mayor.)

• Carga durante aproximadamente una hora después de que se haya apagado la lámpara CHARGE. ** Carga hasta que se apague la lámpara CHARGE. 7-ES Paso 2: Instalación de la batería

1 Deslizando OPEN (BATT) en el sentido de la flecha, abra la cubierta de la batería. 2 Inserte la batería con la marca $ encarada hacia el compartimiento de la batería. 3 Cierre la cubierta hasta que chasquee. Para extraer la batería Abra la cubierta de la batería. D slizando la palanca de liberación de la batería hacia la derecha, extraiga ésta. Tenga cuidado de no dejar caer la batería cuando la extraiga. Palanca de liberación de la batería 8-ES Duración de la batería/Número de imágenes que podrán grabar/reproducirse Batería Duración de la pila (min.) Núm. de imágenes (grabación/ reproducción) Grabación continua Sin utilizar el flash1) Utilizando el flash2) Reproducción continua3) 85 (80) 85 (80) 120 (110) 620 (580) 380 (360) 900 (820) NP-F530 Grabación continua Sin utilizar el flash1) Utilizando el flash2) Reproducción continua3) 120 (105) 115 (100) 165 (145) 880 (770) 520 (450) 1230 (1080) NP-F550 Grabación continua Sin utilizar el flash1) Utilizando el flash2) Reproducción continua3) 150 (140) 145 (135) 210 (195) 1100 (1020) 660 (610) 1570 (1460) Duración aproximada de la batería y el número de imágenes que pueden graber/reproducirse con una temperatura de 25°C. Los números entre paréntesis indican el tiempo cuando utilice una batería normalmente cargada. Grabación a intervalos de unos 10 segundos Grabación a intervalos de unos 15 segundos Reproducción de una sola imagen a intervalos de unos 10 segundos

• La duración de la batería y el número de imágenes serán más cortos si utiliza la cámara en un ambiente frío, o si repite las operaciones de conexión/ desconexión de la alimentación.
• La duración de la batería y el número de imágenes indicados arriba son una guía cuando se utilizan ciertos disquetes. ¡ Nota sobre la indicación del tiempo restante de la batería durante la grabación El tiempo restante de la batería se visualizará en la pantalla de cristal líquido*. Sin embargo, la indicación puede no visualizarse correctamente dependiendo de las condiciones de utilización y las circunstancias.
• Durante la grabación, el tiempo restante de la batería se visualizará mientras la alimentación esté conectada. Durante la reproducción, se visualizará con la imagen en la pantalla de cristal líquido. ¡ Función de desconexión automática de la alimentación Si deja la cámara inactiva durante unos 3 minutos con la alimentación conectada, la alimentación se desconectará automáticamente para evitar que se descargue la batería. 9-ES Paso 3: Ajuste de la fecha y la hora Función del mando de control Usted podrá seleccionar un ítem del menú que aparece en la pantalla de cristal líquido presionando la parte superior, inferior, izquierda, o derecha del mando de control. Cuando seleccione un ítem, el color del mismo cambiará de azul a amarillo. Para introducir su selección, presione el centro del mando. Mando de control Parte superior

Parte izquierda Parte inferior Parte derecha Presione para ejecutar.

Cuando utilice la cámara por primera vez Inserte el disquete (p. 13) y conecte la alimentación, como en el paso 1, y aparecerá la pantalla de ajuste del reloj. Siga los procedimientos desde el paso 4. 1 Deslice POWER hacia abajo para conectar la alimentación. Si en la pantalla de cristal líquido aparece el indicador “I”, reemplace la pila de litio de acuerdo con los procedimientos de la página 34. 10-ES

Seleccione “MENU” con el mando de control, y después presiónelo. En la pantalla de cristal líquido aparecerá el menú. Para cancelar la pantalla del menú, seleccione “ RETURN” con el mando de control, y después presiónelo. –EV MENU

Seleccione “CLOCK SET” con el mando de control, y después presiónelo. Seleccione la visualización deseada de la fecha con el mando de control, y después presiónelo. Y/M/D (año/mes/día) M/D/Y (mes/día/año) D/M/Y (día/mes/año) 11-ES ÷ Paso 3: Ajuste de la fecha y la hora 5 Seleccione la fecha y la hora con el mando de control, y después presiónelo. El ítem a cambiarse se indicará con 4/ $. Seleccione el número presionando la parte superior o inferior del mando de control, y después introduzca el número. Después de haber introducido el número, 4/$ se moverá al ítem siguiente. Cuando haya seleccionado “D/M/Y”, ajuste la hora según el ciclo de 24 horas. 6 Selecciona “ENTER” con el mando de control, y después presiónelo en el momento deseado para poner en funcionamiento el reloj. Para cancelar el ajuste de la fecha y la hora Seleccione “CANCEL” con el mando de control, y después presiónelo. 12-ES Grabación de imágenes Para grabar necesitará un disquete de 3,5 pulgadas, 2HD (1,44 MB), de formato MS-DOS. 6,7 Tecla BRIGHT +/– (brillo de la pantalla de cristal líquido) lámpara ACCESS 4,5

Deslice POWER hacia abajo para conectar la alimentación.

Ponga PLAY/CAMERA en CAMERA. En la pantalla de cristal líquido aparecerán la imagen captada por el objetivo y “NO DISK”.

Deslice OPEN en el sentido de la flecha y abra la cubierta del disquete. La pantalla se volverá azul y aparecerá “COVER OPEN”. 13-ES ÷ Grabación de imágenes 4 Inserte el disquete hasta que chasquee. Antes de insertarlo, compruebe que la lengüeta de protección contra escritura esté en posición de posibilidad de grabación. 5 Cierre la cubierta. La imagen aparecerá en la pantalla de cristal líquido. Indicador de calidad de la imagen STD

Indicador de capacidad restante del disquete Núm. de imágenes grabadas –EV MENU +EV 120min Indicador de bloqueo de exposición automática (verde) 6 Presione el botón disparador hasta la mitad de su recorrido. En la pantalla de cristal líquido aparecerá el indicador de bloqueo de exposición automática r (verde). AE (exposición automática) y AWB (equilibrio automático del blanco) se “congelarán” en la pantalla. 7 Presione a fondo el botón disparador. La imagen se grabará en el disquete. La lámpara ACCESS parpadeará, el indicador de capacidad restante del disquete girará, y en la pantalla de cristal líquido aparecerá “RECORDING”. 14-ES Nota Cuando la lámpara ACCESS esté parpadeando, no sacuda ni golpee la cámara. Tampoco abra la cubierta del disquete, desconecte la alimentación, ni extraiga la batería. Si lo hiciese, los datos de la imagen se dañarían. Número de imágenes que podrá grabar en un disquete El número de imágenes que podrá grabar dependerá del modo de calidad de la imagen seleccionado y de la complejidad de la imagen. STANDARD unas 30 - 40 imágenes FINE unas 15 - 20 imágenes Cuando el indicador de capacidad restante del disquete esté vacío y parpadee, cambie el disco. El modo de calidad de la imagen ha sido ajustado en fábrica a STANDARD (p. 31). Notas

• Si intenta grabar 55 imágenes o más, en la pantalla de cristal líquido aparecerá DISK FULL, y no podrá grabar más imágenes incluso aunque el indicador de capacidad restante del disquete no esté vacío.
• Cuando parpadee el indicador de capacidad restante del disquete, los datos de imágenes no podrán grabarse, y es posible que en la pantalla no se visualice la pantalla INDEX. Para extraer el disquete Abra la cubierta del disquete y presione EJECT. Tecla EJECT 15-ES ÷ Grabación de imágenes Indicadores durante la grabación Los indicadores de la pantalla de cristal líquido no se grabarán. Indicador del autodisparador Indicador del flash Indicador de bloqueo de la exposición automática Indicador de calidad de la imagen Indicador de grabación en macro MACRO Indicador de exposición Indicador de efecto de imagen +1.5EV Indicador de brillo de la pantalla de cristal líquido* Tecla de ajuste de la exposición –EV MENU Indicador de capacidad restante del disquete Núm. de imágenes almacenadas Indicador de función de autodiagnóstico Indicador de cuadro (FRAME) Indicador de tiempo de batería restante Tecla de menú (MENU) Tecla del autodisparador
• Visualizado solamente cuando se presione la tecla. Para hacer que desaparezcan los indicadores Presione DISPLAY. Los indicadores no desaparecerán en los modos siguientes: Efectos de imagen, macro, bloqueo de exposición automática, autodisparador, flash, cuadro, y ajuste de la exposición. 16-ES Ajuste del brillo de la pantalla de cristal líquido Utilice la tecla BRIGHT +/–. Flash/Autodisparador Lámpara FLASH CHARGE Flash Presione FLASH. Cuando la lámpara FLASH CHARGE parpadeante se encienda, podrá tomar imágenes utilizando el flash. Para cancelar el modo de flash, vuelva a presionarla. Autodisparador Seleccione con el mando de control, y después presiónelo. Unos 10 segundos después de haber presionado el botón disparador, el motivo se grabará.

• El motivo deberá estar de 50 cm a 3 m del flash.
• Si utiliza el flash en el modo FRAME (cuadro), la imagen se grabará en el modo FIELD (campo). El indicador FRAME parpadeará en la pantalla de cristal líquido (p. 31). 17-ES ÷ Grabación de imágenes Ajuste de la exposición Seleccione “+EV” o “–EV” con el mando de control, y después presiónelo para seleccionar el valor deseado. Para aumentar el valor de la exposición (aumentar el brillo de la imagen): +EV Para reducir el valor de la exposición (reducir el brillo de la imagen): –EV Valor seleccionado +1.5EV –EV MENU +EV EV (valor de exposición) podrá ajustarse de –1.5EV a +1.5EV. ¡ Cuando el motivo esté demasiado cerca para enfocarlo Ponga el interruptor de macro de la parte frontal de la cámara en “MACRO”, y después enfoque el motivo. En la pantalla de cristal líquido aparecerá el indicador MACRO . Usted podrá fotografiar un motivo que se encuentre de unos 8 a 25 cm o más de la superficie del objectivo. Después de haber grabado con macro, o cuando no pueda enfocar un motivo distante, devuelva el interruptor hasta que chasquee. 18-ES cMACRO Contemplación de imágenes en la pantalla de cristal líquido Lámpara ACCESS

Deslice POWER hacia abajo para conectar la alimentación.

Deslice OPEN en el sentido de la flecha y abra la cubierta del disquete.

Inserte el disquete hasta que chasquee, y después cierre la cubierta.

Ponga PLAY/CAMERA en PLAY. La última imagen grabada aparecerá en la pantalla de cristal líquido.

Para hacer que se visualice la imagen grabada anterior, seleccione “ ” con el mando de control, y después presiónelo. Número de Para hacer que se visualice la imagen siguiente, seleccione “ ” con el mando de control, y después presiónelo. STD 11/11 imagen Número de imágenes almacendas en el disquete Nombre de archivo Fecha de grabación de la imagen reproducida Teclas

19-ES ÷ Contemplación de imágenes en la pantalla de cristal líquido Nota Cuando esté parpadeando la lámpara ACCESS, no sacuda ni golpee la cámara. Tampoco abra la cubierta del disquete, desconecte la alimentación, ni extraiga la batería. Indicadores durante la reproducción Número de imagen STD 11/11 Indicador de calidad de la imagen Indicador de capacidad restante del disco Número de imágenes almacendas en el disquete Nombre de archivo Fecha de grabación de la imagen reproducida Indicador de batería restante Teclas / (Modo de pantalla única)/Teclas (Modo de pantalla de índice) INDEX button MENU button Ajuste del brillo de la pantalla de cristal líquido Utilice la tecla BRIGHT +/–. 20-ES Reproducción simultánea de 6 imágenes grabadas (Pantalla INDEX) Seleccione “INDEX” con el mando de control, y después presiónelo. La marca ” aparecerá en la imagen que estaba visualizándose antes de cambiar al modo de pantalla INDEX. STD 11/11

• Para hacer que se visualicen las 6 imágenes siguientes, seleccione “b” con el mando de control, y después presiónelo.
• Para hacer que se visualicen las 6 imágenes anteriores, seleccione “B” con el mando de control, y después presiónelo.
• Para volver a la pantalla de reproducción normal (pantalla SINGLE), seleccione una imagen con el mando de control, y después presiónelo.
• El número visualizado en la parte superior derecha indica el orden de grabación en el disquete. Es diferente del nombre de archivo (p. 29). 21-ES ÷ Contemplación de imágenes en la pantalla de cristal líquido Protección de imágenes Para evitar el borrado accidental, usted podrá proteger las imágenes. En el modo de pantalla SINGLE 1 Haga que se visualice la imagen que desee proteger. 2 Seleccione “MENU” con el mando de control, y después presiónelo. En la pantalla de cristal líquido Para cancelar la pantalla del menú, seleccione “ RETURN” con el mando de control, y después presiónelo. 3 Seleccione “PROTECT” con el mando de control, y después presiónelo. La marca roja r mostrará el ajuste actual. 4 Seleccione “ON” con el mando de control, y después presiónelo. La marca de protección H aparecerá en la parte superior izquierda de la imagen. Para cancelar el modo de protección de imágenes Seleccione “ RETURN” con el mando de control, y después presiónelo. La pantalla volverá a la del menú. 22-ES Para cancelar la protección de una imagen Seleccione “OFF” en el paso 4 con el mando de control, y después presiónelo. Nota Cuando formatee un disco, se borrará el contenido del mismo, incluyendo los datos de una imagen protegida. En el modo de pantalla INDEX - Protección de todas las imágenes o de las seleccionadas

Seleccione “INDEX” con el mando de control, y después presiónelo para entrar en el modo de pantalla INDEX.

12:30PM 11/11 120min Seleccione “MENU” con el mando de control, y después presiónelo. En la pantalla de cristal líquido. Para cancelar la pantalla del menú, seleccione “ RETURN” con el mando de control, y después presiónelo.

Seleccione “PROTECT” con el mando de control, y después presiónelo. ÷ Contemplación de imágenes en la pantalla de cristal líquido

Protección de todas las imágenes 1 Seleccione “ALL” con el mando de control, y después presiónelo. 2 Seleccione “OK” con el mando de control, y después presiónelo. La pantalla volverá a la del índice. Cuando cancele la pantalla del menú, en la parte superior izquierda de todas las imágenes aparecerá H. Protección de las imágenes seleccionadas 1 Seleccione “SELECT” con el mando de control, y después presiónelo. En la pantalla de cristal líquido aparecerá “PROTECT”.

ENTER CANCEL 7-11

2 Utilice el mando de control para hacer que se visualice la marca roja ” en la imagen que desee proteger. En la parte superior izquierda de la imagen aparecerá H. Para cancelar la protección, presione el mando de control para que desaparezca el indicador “H”. Para hacer que se visualicen las 6 imágenes anteriores o posteriores, seleccione “B” o “b” con el mando de control, y después presiónelo. 3 Seleccione “ENTER” con el mando de control, y después presiónelo. 24-ES Para cancelar la protección de imágenes en el modo de pantalla INDEX Siga los procedimientos de “Protección de las imágenes seleccionadas”. En el paso 2, seleccione las imágenes cuya protección desee cancelar con el mando de control, y después presiónelo. El indicador “H” de la parte superior izquierda de la imagen desaparecerá. Cuando haya finalizado la cancelación, seleccione “ENTER” con el mando de control, y después presiónelo. Para cancelar el modo de protección de imágenes Seleccione “CANCEL” con el mando de control, y después presiónelo. La pantalla volverá a la del menú. Borrado de imágenes Usted podrá borrar las imágenes que no desee conservar. En el modo de pantalla SINGLE

Haga que se visualice la imagen que desee borrar.

Seleccione “MENU” con el mando de control, y después presiónelo. En la pantalla de cristal líquido Para cancelar la pantalla del menú, seleccione “ RETURN” con el mando de control, y después presiónelo. 25-ES ÷ Contemplación de imágenes en la pantalla de cristal líquido 3 Seleccione “DELETE” con el mando de control, y después presiónelo. 4 Seleccione “OK” con el mando de control, y después presiónelo. Para cancelar el modo de borrado de imágenes Seleccione “CANCEL” en el paso 4 con el mando de control, y después presiónelo. Notas

• Usted no podrá borrar una imagen protegida. Para borrar una imagen protegida, cancele en primer lugar su protección.
• Después de haber borrado una imagen, no podrá recuperarla. Antes de borrar imágenes, compruébelas cuidadosamente. 26-ES En el modo de pantalla INDEX—Borrado de todas las imágenes o de las seleccionadas

Seleccione “INDEX” con el mando de control, y después presiónelo para entrar en el modo de pantalla INDEX.

12:30PM 11/11 120min Seleccione “MENU” con el mando de control, y después presiónelo. En la pantalla de cristal líquido Para cancelar la pantalla del menú, seleccione “ RETURN” con el mando de control, y después presiónelo.

Seleccione “DELETE” con el mando de control, y después presiónelo. Borrado de todas las imágenes 1 Seleccione “ALL” con el mando de control, y después presiónelo. 2 Seleccione “OK” con el mando de control, y después presiónelo. La pantalla se volverá azul y aparecerá “NO FILE”. 27-ES ÷ Contemplación de imágenes en la pantalla de cristal líquido Borrado de las imágenes seleccionadas 1 Seleccione “SELECT” con el mando de control, y después presiónelo. En la pantalla de cristal líquido aparecerá “DELETE”.

ENTER CANCEL 7-11

2 Utilice el mando de control para hacer que se visualice la marca roja ” en la imagen que desee borrar. El color de la imagen seleccionada se invertirá. Para cancelar el borrado, presione el mando de control. La visualización del número de imagen volverá a la normal. Para hacer que se visualicen las 6 imágenes anteriores o posteriores, seleccione “B” o “b” con el mando de control, y después presiónelo. 3 Seleccione “ENTER” con el mando de control, y después presiónelo. Las imágenes seleccionadas se borrarán y los números de las restantes se moverán hacia arriba. Para cancelar el modo de borrado de imágenes Seleccione “CANCEL” con el mando de control, y después presiónelo. La pantalla volverá a la del menú. Notas

• Aunque seleccione “ALL”, no podrá borrar imágenes protegidas.
• Cuando haya seleccionado “SELECT”, no podrá borrar imágenes protegidas.
• Para borrar una imagen protegida, cancele en primer lugar su protección.
• Después de haber borrado una imagen, no podrá recuperarla. Antes de borrar imágenes, compruébelas cuidadosamente. 28-ES Contemplación de imágenes utilizando un ordenador personal Los datos de las imágenes grabadas con esta cámara se comprimen en formato JPEG. Estos datos podrán verse utilizando un ordenador personal con una aplicación para ver JPEG instalada, como Microsoft Internet Explorer. Con respecto a los procedimientos detallados sobre la utilización de datos de imágenes con una aplicación, consulte el manual de instrucciones del ordenador personal. Ejemplo: Windows 95 instalado en un ordenador personal

Inicie Windows 95 e inserte el disquete en la unidad de disquetes del ordenador personal. Abra “My computer” y haga dos veces clic en “3.5 inch FD”. Haga dos veces clic en el archivo de datos deseado. Formato del archivo Esta cámara comprime los datos de imágenes en formato JPEG (extensión .JPG), y graba simultáneamente los datos del archivo (extensión .411) para la pantalla de índice. Los datos de la pantalla de índice solamente estarán disponibles en esta cámara. Ejemplo MVC-001F.JPG: Nombre del archivo de datos de la imagen MVC-001F.411: Nombre del archivo de datos para la pantalla de índice Ejemplo de OS/aplicaciones recomendados OS (Sistema operativo) Windows 3.1, Windows 95, Windows NT 3.51 o posterior, etc. Aplicaciones Microsoft Internet Explorer, etc. Nota Para Macintosh, usted podrá utilizar el disquete con esta cámara utilizando PC Exchange con sistema OS 7.5 Mac o posterior. Para ver las imágenes, también será necesaria una aplicación de contemplación de imágenes para Macintosh. 29-ES Cambio de los ajustes de los modos 1 Seleccione “MENU” con el mando de control, y después presiónelo. En la pantalla de cristal líquido aparecerá el menú. Modo CAMERA 2 Seleccione el ítem deseado con el mando de control, y después presiónelo. Cuando seleccione un ítem, su color cambiará de azul a amarillo. 3 Cambie el ajuste con el mando de control, y después presiónelo. Cuando haya finalizado el ajuste, el menú desaparecerá de la pantalla de cristal líquido. Para cancelar el cambio de los ajustes de los modos Seleccione “ RETURN” o “CANCEL” con el mando de control, y después presiónelo. La pantalla volverá a la del menú. Para cancelar la pantalla del menú, seleccione “ RETURN” con el mando de control, y después presiónelo. 30-ES Ajuste del modo de cada ítem Ítemes del modo CAMERA

QUALITY <STANDARD*/FINE>

• Seleccione STANDARD para calidad estándar de imagen. (En 1 disquete podrá grabar 30 - 40 imágenes.)
• Seleccione FINE para dar prioridad a la calidad de las imágenes. (En 1 disquete podrá grabar 15 - 20 imágenes.) El número de imágenes que podrán grabarse variará dependiendo de los motivos. FIELD/FRAME*
• Normalmente seleccione FIELD. La cámara compensará las sacudidas que reciba.
• Seleccione FRAME para realizar una grabación de gran calidad. En este modo, tenga cuidado de no sacudir la cámara. Si utiliza el flash en el modo FRAME, la imagen se grabará en el modo FIELD. En la pantalla de cristal líquido parpadeará el indicador FRAME. Cuando grabe motivos que estén moviéndose rápidamente en el modo FRAME, es posible que las imágenes resulten difuminadas. Ítemes del modo PLAY PROTECT Seleccione este ítem para proteger las imágenes. Consulte la página

DELETE Seleccione este ítem para borrar imágenes. Consulte la página 25.

FORMAT <OK/CANCEL>

• Seleccione OK para formatear disquetes.
• Seleccione CANCEL para cancelar el formateo. El formateo borrará toda la información del disquete, incluyendo los datos de una imagen protegida. Compruebe el contenido de un disquete antes de formatearlo. Antes de formatear un disquete, cerciórese de que la batería esté completamente cargada. El formateo durará unos 3 minutos. 31-ES ÷ Cambio de los ajustes de los modos Ítemes para ambos modos, CAMERA y PLAY

BEEP <ON*/OFF>

Normalmente seleccione ON. Seleccione OFF para silenciar los pitidos. CLOCK SET Seleccione este ítem para ajustar la fecha y la hora. Consulte la página 10.

• es el ajuste de fábrica. 32-ES Disfrute de efectos de imagen Presione repetidamente PICTURE EFFECT para seleccionar el modo de efecto de imagen deseado. PASTEL: NEG. ART: SEPIA: B&W: Acentúa el contraste y ofrece a la imagen colores como los de los dibujos animados. El color y el brillo de la imagen se invierte. La imagen es de color sepia. La imagen es monocroma (blanco y negro). Para cancelar el efecto de imagen Presione repetidamente PICTURE EFFECT hasta que el indicador desaparezca de la pantalla de cristal líquido. Cuando desconecte la alimentación o ponga CAMERA/PLAY en PLAY, el efecto de la imagen se cancelará automáticamente. 33-ES Cambio de la pila de litio de la cámara Cuando la pila de litio se debilite o se agote, en la pantalla de cristal líquido parpadeará el indicador “I”. En tal caso, reemplace la pila por otra de litio CR2025 Sony o DL-2025 Duracell. La utilización de otra pila podría suponer el riesgo de incendio o de explosión. Cuando instale la pila de litio, deje la batería instalada. De lo contrario, tendría que volver a ajustar la fecha y la hora conservadas por la pila de litio. 1 Deslice la tapa del compartimiento de la pila de litio hacia abajo y ábrala. 2 Empuje una vez la pila de litio y extráigala del portapila. 3 Instale la nueva pila de litio con la cara positiva (+) hacia afuera. 4 Cierre la tapa. ADVERTENCIA La pila puede explotar si la trata mal. No la recargue, desarme, ni la tire el fuego. PRECAUCIÓN Si instala incorrectamente la pila, es posible que explote. Reemplace la pila por otra del mismo tipo o por la recomendada por el fabricante. Tire las pilas de acuerdo con las instrucciones del fabricante. 34-ES Precauciones Sobre la limpieza Limpieza de la pantalla de cristal líquido Frote la superficie de la pantalla de cristal líquido con un juego de limpieza para pantallas de cristal líquido (no suministrado) para eliminar las huellas dactilares, el polvo, etc. Limpieza de la superficie de la cámara limpie la superficie de la cámara con un paño suave ligeramente humedecido en agua. No utilice ningún tipo de disolvente, como alcohol o bencina, ya que podría dañar el acabado de la caja. Utilización de la cámara en una playa o en un lugar polvoriento No permita que entre arena en la cámara. La arena o el polvo podrían causar el mal funcionamiento de la cámara, mal funcionamiento que puede resultar imposible de solucionar. Sobre los disquetes Para proteger los datos de un disquete, tenga en cuenta lo siguiente:
• Evite guardar los disquetes cerca de imanes o campos magnéticos, como los de altavoces y televisores, ya que podrían borrarse permanentemente los datos.
• Evite guardar los disquetes en lugares sometidos a la luz solar directa o a gran temperatura, como cerca de un dispositivo de calefacción. Los disquetes podrían alabear o dañarse y quedar inservibles.
• Evite el contacto con la superficie del disquete al abrir el obturador del mismo. Si la superficie del disquete se manchase, los datos podrían resultar ilegibles.
• Evite que dentro de los disquetes entre líquido.
• Para asegurar la protección de datos importantes, cerciórese de guardar los discos en sus cajas.
• Para limpiar la unidad de disquetes, utilice solamente un limpiador de cabezas de disquete de tipo 2HD.
• Aunque utilice disquetes 2 HD de 3,5 pulgadas, es posible que no puedan recuperarse los datos de imágenes dependiendo del entorno de utilización. En este caso, utilice discos de otras marcas. 35-ES ÷ Precauciones Temperatura de funcionamiento recomendada Esta cámara ha sido diseñada para utilizarse a temperaturas comprendidas entre 0 y 40°C. no la utilice en climas extremados, como una playa cálida o una estación de esquí. Condensación de humedad Si traslada directamente la cámara de un lugar frío a otro cálido, o si la coloca en una sala muy húmeda, es posible que se condense humedad en su interior o exterior. Cuando ocurra esto, la cámara no funcionará adecuadamente. En este caso, extraiga el disquete, desconecte la alimentación de la cámara, abra la cubierta del disquete, y espere aproximadamente una hora para que se evapore la humedad. Para evitar la condensación de humedad Cuando tenga que trasladar la cámara de un lugar frío a otro cálido, métala en una bolsa de plástico y deje que se adapta a las condiciones de la sala durante cierto tiempo. 1 Cerciórese de sellar herméticamente la bolsa de plástico que contenga la cámara. 2 Extraiga la cámara de la bolsa de plástico cuando la temperatura de su interior haya alcanzado la ambiental (aproximadamente 1 hora). Notas sobre la pila de litio
• Mantenga la pila de litio fuera del alcance de los niños. Si alguien traga la pila, consulte inmediatamente a un médico.
• Frote la pila con un paño seco para asegurar un buen contacto.
• No sujete la pila con pinzas metálicas, ya que de lo contrario podría producirse un cortocircuito.
• Tenga en cuenta que la pila de litio tiene caras positiva (+) y negativa (–), como muestra la ilustración. Cerciórese de instalar la pila de litio de forma que sus caras coincidan con los terminales de la cámara. 36-ES Solución de problemas Si después de haber realizado estas comprobaciones persiste cualquier problema, consulte a su proveedor Sony. Si en la pantalla de cristal líquido aparece “C:ππ: ππ”, se habrá activado la función de autodiagnóstico. Consulte la página 39. Síntoma Causa y/o solución La cámara no trabaja.

• La batería está agotada. n Utilice una batería cargada. (p. 7)
• La cámara no funcionará cuando utilice una batería que no sea “InfoLITHIUM”. n Utilice una batería “InfoLITHIUM”. (p. 4)
• El disquete no está correctamente instalado. n Extraiga el disquete y vuelva a insertarlo bien. (p. 14) No es posible grabar imágenes.

• PLAY/CAMERA no esté en CAMERA. n Póngalo en CAMERA. (p. 13)
• El disquete está lleno. n Borre las imágenes que no desee conservar, y después inicie la grabación. (p. 25) n Cambie el disquete.
• La batería está agotada. n Utilice una batería cargada.
• No hay disquete insertado. n Inserte un disquete.
• Ha insertado un disquete que no puede utilizarse con esta cámara. n Utilice un disquete 2HD, 1,44 MB, formateado con MS-DOS. (p. 5)
• La lengüeta del disquete está en la posición de protección contra escritura. n Póngala en la posición que permite la escritura. (p. 14) La imagen está desenfocada.

• El interruptor de macro está en MACRO. n Ponga el interruptor en la posición de grabación normal. (p. 18) La imagen contiene ruido. • La cámara está cerca de un televisor o de otro equipo que utiliza imanes potentes. n Aleje la cámara del televisor, etc. 37-ES ÷ Solución de problemas Síntoma Causa y/o solución La imagen es demasiado obscura.

• Está fotografiando un motivo con la fuente de iluminación detrás de él, o la iluminación es insuficiente. n Ajuste el brillo de la imagen. (p. 18)
• La pantalla de cristal líquido está ajustada a un nivel demasiado obscuro. n Ajuste el brillo. (p. 17, 20) Se han grabado una fecha y una hora incorrectas.

• La fecha y la hora no están ajustadas n Ajuste la fecha y la hora. (p. 10) Al fotografiar un motivo muy brillante aparecen franjas verticales.

• Éste es el fenómeno de borrosidad. n La cámara no está funcionando mal. La duración de la batería se acorta demasiado rápidamente.

• La temperatura ambiental es demasiado baja.
• La carga de la batería es insuficiente. n Cargue completamente la batería.
• La batería ha llegado al final de su duración útil. n Reemplace la batería por otra nueva. No es posible reproducir imágenes.

• PLAY/CAMERA no está en PLAY. n Póngalo en PLAY. (p. 19)
• La batería está agotada. n Utilice una batería cargada. No es posible borrar una imagen.

• La imagen está protegida. n Cancele la protección de la imagen. (p. 23) La alimentación se desconecta automáticamente.

• Si deja la cámara inactiva en el modo CAMERA durante unos 3 minutos con la alimentación conectada, ésta se desconectará automáticamente para evitar que la batería se descargue. n Conecte la alimentación. 38-ES Visualización de autodiagnóstico La cámara posee una visualización de autodiagnóstico. Esta función visualizará la condición de la cámara con cinco dígitos (combinación de una letra y cuatro números) en la pantalla de cristal líquido. Cuando ocurra esto, compruebe la tabla de códigos siguiente. La visualización de cinco dígitos le notificará la condición actual de la cámara. Los dos últimos dígitos (indicados mediante ππ) diferirán dependiendo del estado de la cámara. C:32:ππ Visualización de autodiagnóstico
• C:ππ: ππ Usted podrá solucionar el mal funcionamiento de la cámara.
• E: ππ: ππ Póngase en contacto con su proveedor Sony o con el centro de reparaciones autorizado. Primeros tres dígitos Causa y/o solución C:32:ππ C:13:ππ E:91:ππ E:61:ππ

• La avería se encuentra en la unidad de disquetes. nCambie el disquete. Después desconecte y vuelva a conectar la alimentación.
• Ha insertado un disquete sin formatear. nFormatee el disquete. (p. 31)
• Ha insertado un disquete que no puede utilizarse con esta cámara. nCambie el disquete. (p. 12, 13)
• Ha ocurrido un funcionamiento en la cámara que usted no puede reparar. nPóngase en contacto con su proveedor Sony o con un centro de reparaciones Sony y notifíqueles los cinco dígitos. (Ejemplo: E:61:10) 39-ES Especificaciones Sistema Dispositivo de imagen Objetivo Control de exposición Equilibrio del blanco Compresión de datos Capacidad de imágenes Tamaño de imagen Memoria Flash Pantalla de cristal líquido de 1/4 pulgadas f=4,8 mm (47 mm, convertida a una cámara fotográfica de 35 mm) F2,0 Exposición automática Automático Normas JPEG Número de imágenes almacenadas en un disquete STANDARD: unas 30 - 40 imágenes FINE: unas 15 - 20 imágenes 640 x 480 (VGA) Disquete: 3,5 pulgadas, 2HD, formato MS-DOS (1,44 MB) Limitación de distancia de grabación: 0.5 - 3 m Pantalla de cristal líquido Tamaño de la pantalla Panel de cristal líquido Número total de puntos 2,5 pulgadas TFT (transistor de película fina) 61380 puntos Generales Aplicación Batería NP-F330/F530/F550 Sony Alimentación 7,2 V (batería) Consumo (Durante el fotografiado) 3,2 W Temperatura de funcionamiento 0 a 40°C Temperatura de almacenamiento –20 a 60°C Dimensiones Aprox. 126,5 x 110,5 x 62,5 mm (an/al/prf) Masa Aprox. 470 g (excluyendo la batería y el disquete) Accesorios suministrados Consulte la página 6. El diseño y las especificaciones están sujetos a cambio sin previo aviso. 40-ES Identificación de partes Para más detalles, consulte las páginas de ( ). Botón del disparador (13) Bandolera Emisor del flash (17) Lámpara del autodisparador (17) Objetivo Ventanilla de la fotocélula Interruptor de macro (18) Rosca para trípode Cerciórese de que la longitud del tornillo del trípode sea inferior a 6,5 mm. Para utilizar el adaptador de alimentación de CA, extraiga esta parte. Pase el cable a través de aquí, y cierre la cubierta de la batería. 41-ES ÷ Identificación de partes Lámpara de acceso (ACCESS) (14) Tecla de brillo (BRIGHT +/–) (17, 20) Tecla de apertura (OPEN) (13) Tecla del flash (FLASH) (17) Selector de PLAY/ CAMERA (13, 19) Tecla de efectos de imagen (PICTURE EFFECT) (33) Tecla de visualización (DISPLAY) (16) 42-ES Pantalla de cristal líquido Bandolera Interruptor de alimentación (POWER) (10) Mando de control (10) Compartimiento de la pila de litio (34) Bandolera Mando de la cubierta de la batería [OPEN (BATT)] (8) Fijación de la bandolera Fije la bandolera suministrada a los ganchos para la misma.

Mensajes de aviso En la pantalla de cristal líquido pueden aparecer varios mensajes. Compruébelos de acuerdo con la lista siguiente. Mensaje Significado DRIVE ERROR Existe una avería en la unidad de disquetes. NO DISK No hay disquete insertado. DISK ERROR El problema se encuentra en el disquete. Ha insertado un disquete que esta cámara no puede utilizar. DISK PROTECT La lengüeta del disquete está en la posición de protección contra escritura. DISK FULL El disco está lleno. NO FILE No hay imágenes grabadas en el disquete. FILE ERROR Se ha producido un problema durante la reproducción. FILE PROTECT La imagen está protegida. COVER OPEN La cubierta del disquete no está cerrada.

• La batería está débil. 43-ES AE (Exposición automática) p. 14
• Ajuste de la exposición p. 18
• Ajuste de la fecha y la hora p. 10
• Ajuste del brillo Imagen p. 13
• Pantalla de cristal líquido p. 17
• , 20 Autodisparador p. 17
• Formateo de disquete p. 31
• Función de desconexión de la alimentación p. 9

Batería ..................................... 4, 6 Batería InfoLITHIUM ............... 4 Borrado ..................................... 25

• Calidad de la imagen p. 31
• Carga p. 7
• Carga completa p. 7
• Carga normal p. 7
• Cargador de baterías p. 7
• Condensación de humedad Contemplación de imágenes en la pantalla de cristal líquido Contemplación de imágenes utilizando un ordenador personal p. 29
• D, E Disquete p. 5
• Efectos de imagen p. 33
• Sony Corporation G, I Grabación p. 13
• Grabación en macro p. 18
• Indicador de batería restante Indicadores de la pantalla de cristal líquido p. 16
• , 20 R, S Reproducción p. 19
• Solución de problemas p. 37
• U, V, Z Utilización del flash p. 17
• Visualización de autodiagnóstico p. 39
