SEL-400 - Interruptor Steren - Manual de uso y guía de instrucciones gratis

Tipo de producto	Interruptor
Marca	Steren
Modelo	SEL-400
Dimensiones (aprox.)	4.5 x 4.5 x 2 cm
Peso (aprox.)	50 g
Corriente nominal	10 A
Voltaje nominal	250 V CA
Configuración de contactos	SPST (Un polo un tiro)
Tipo de montaje	Montaje en pared (caja estándar)
Tipo de terminal	Terminales de tornillo
Material	Cuerpo termoplástico, contactos metálicos
Color	Blanco (típico)
Temperatura de funcionamiento	-20°C a 60°C
Protección de ingreso	IP20
Certificaciones	UL, CE, RoHS
Indicador de encendido	Luz piloto opcional (no incluida)
Funciones principales	Control de encendido/apagado de iluminación o electrodomésticos
Mantenimiento	Limpiar con un paño suave y seco; no usar líquidos
Seguridad	Instalar según los códigos eléctricos locales; desconectar la alimentación antes de la instalación
Piezas de repuesto	Ninguna (no reparable)
Reparabilidad	No reparable; reemplazar si está defectuoso
Información general	Interruptor de la marca Steren para uso residencial/comercial

Preguntas frecuentes - SEL-400 Steren

¿Cómo instalo el interruptor Steren SEL-400?

Apague la alimentación en el disyuntor. Retire el interruptor antiguo, conecte los cables a los terminales de tornillo (línea al común, carga al otro). Apriete los tornillos, monte en la caja, coloque la placa frontal. Restaure la alimentación y pruebe.

¿Cuál es la carga máxima para el SEL-400?

El interruptor está clasificado para 10 A a 250 V CA, que puede manejar una carga máxima de 2500 W para cargas resistivas. Para cargas inductivas, reduzca en un 20%.

¿Se puede usar el SEL-400 para conmutación de tres vías?

No, el SEL-400 es un interruptor unipolar de un solo tiro (SPST). Para aplicaciones de tres vías, necesita un interruptor de tres vías como el Steren SEL-420.

¿El SEL-400 tiene luz piloto?

El SEL-400 estándar no incluye luz piloto. Algunas versiones pueden tener un pequeño indicador de neón, pero verifique el empaque. Si es necesario, considere el modelo SEL-400L.

¿Qué calibre de cable debo usar con este interruptor?

Use cable de cobre de 14 AWG a 12 AWG. Pele aproximadamente 12 mm (0.5 pulgadas) de aislamiento. Los terminales de tornillo aceptan cable sólido o trenzado.

¿El interruptor es adecuado para uso en exteriores?

No, el SEL-400 tiene una clasificación IP20, lo que significa que no está protegido contra la humedad. Úselo solo en interiores o en un gabinete resistente a la intemperie.

¿Cómo limpio el interruptor?

Limpie con un paño suave y seco. No use agua, solventes ni limpiadores abrasivos, ya que pueden dañar el plástico o provocar una descarga eléctrica.

¿Qué debo hacer si el interruptor se siente caliente?

Un interruptor caliente puede indicar un circuito sobrecargado o conexiones sueltas. Apague la alimentación, verifique la clasificación de carga y apriete los terminales. Si el problema persiste, reemplace el interruptor.

¿El SEL-400 viene con garantía?

Sí, Steren generalmente ofrece una garantía limitada de 1 año contra defectos. Guarde su recibo y comuníquese con el soporte de Steren para reclamos.

¿Dónde puedo encontrar el manual de usuario?

El manual se puede descargar gratis desde notice-facile.com o el sitio web de Steren. Incluye diagramas de cableado e instrucciones de seguridad.

MANUAL DE USUARIO SEL-400 Steren

Selector de Bocinas Estéreo

4 Canales 400W

Modelo: SEL-400

Manual de Instrucciones

V0809

SELECTOR DE BOCINAS ESTÉREO 4 CANALES 400W

SEL-400

Gracias

por haber adquirido su nuevo Selector de Bocinas. Para apoyo, compras y para todo lo nuevo que tiene Steren, visite nuestro sitio Web

en:

www.steren.com

Antes de utilizar su nuevo Selector de Bocinas lea este instructivo para evitar cualquier mal funcionamiento. Guárdelo para futuras referencias

CARACTERÍSTICAS

Este selector ha sido diseñado para permitirle conectar bocinas adicionales alrededor de su casa u oficina sin necesidad de adquirir más amplificadores.

El selector le proporciona las siguientes facilidades:

• Permite conectar 4 pares de bocinas a su amplificador.
• Se aíslan izquierdas y derechas “comunes” para trabajar con todo tipo de amplificadores.
• Protección para el amplificador y la unidad.
• Tamaño pequeño acoplable a cualquier sistema.
• No requiere energía para su operación.
• Fácil instalación.
• Puede manejar amplificadores hasta de 100W de poder con un circuito único de protección.

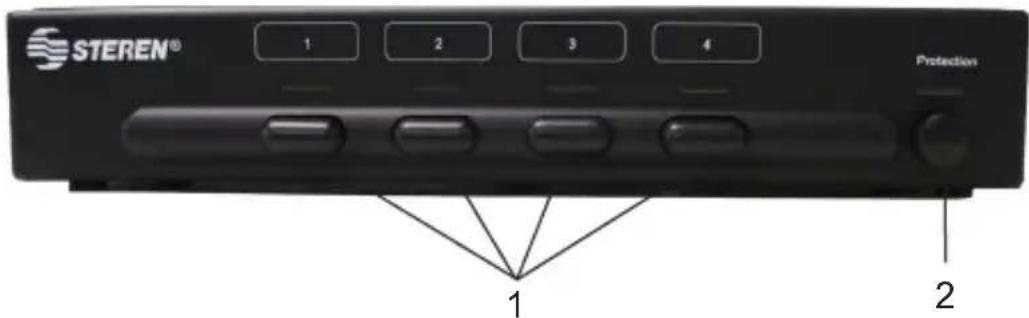

CONTROLES

1. Bocinas 1 a 4. Presione el botón para seleccionar las bocinas deseadas. El indicador color naranja le mostrará las bocinas que están activas.
2. Interruptor de Protección. Activa la protección de baja impedancia de las bocinas para el amplificador. El indicador blanco muestra que está encendida.

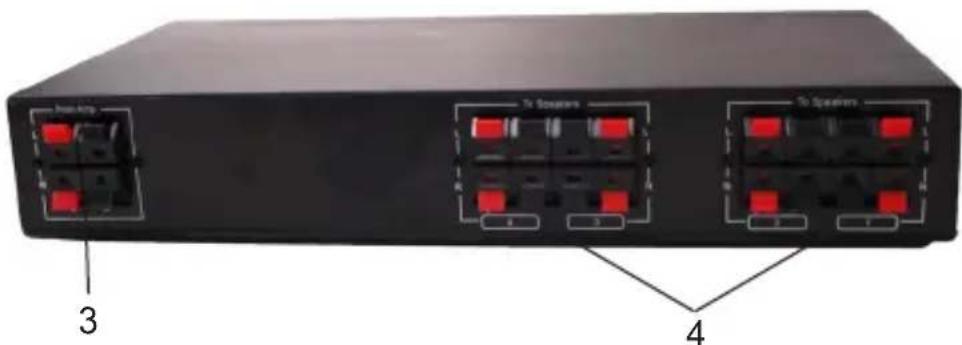

Panel trasero

1. Conexión del Amplificador. De la salida de las bocinas del amplificador.
2. Conexión de Bocinas. Conecte las bocinas a estas terminales.

• Se recomienda usar cable de calibre 18 o 16 AWG. Para tendidos largos (mayores a 15m) se recomienda calibre 14 AWG.
• Usted puede combinar bocinas de 4, 6, 8 y 16 Ohms.
• Dado que las bocinas tienen diferente eficiencia, las más eficientes sonarán más fuerte que las menos eficientes. Cualesquiera que sean las bocinas que seleccione, observe que sean de la misma eficiencia (una medición típica de eficiencia es de 90 dB/W).
• Aleje el cableado de las bocinas del alambrado eléctrico, por seguridad y para evitar inducción de ruido.

Asegúrese de que su amplificador está apagado antes de iniciar el cableado.

• Pele la punta del cable aproximadamente 10 mm.
• Tuerza la punta del cable para que no haya hilos sueltos.
• Presione la lengüeta e introduzca la punta del cable dentro del agujero.
• Verifique que no haya hilos sueltos del cable haciendo contacto en otro lado.

Conecte los cables de la salida de las bocinas de su amplificador al SEL-400 en las terminales marcadas como Amplificador. Ponga especial atención a la polaridad.

A continuación, conecte los cables de cada una de las bocinas a las conexiones correspondientes del SEL-400.

OPERACIÓN

• Cuando inicie la operación, se recomienda que seleccione sólo 2 bocinas en la habitación en que usted se encuentra mientras inicia el encendido.
• Encienda su amplificador
• Asegúrese de que ambas bocinas emiten sonido

Antes de seleccionar bocinas adicionales lea la siguiente información.

Circuito de protección

Este circuito se debe de activar en algunos casos cuando hay más de dos bocinas activas. Provee al amplificador de una impedancia adicional, compensando si la de las bocinas es muy baja. Además, si el volumen es excesivo, el circuito de protección apaga el equipo si el volumen es muy alto. El selector se reestablecerá si la sobrecarga es removida o si se reduce el volumen. No active el circuito de protección si piensa escuchar sólo un par de bocinas a un nivel alto.

Revise en el manual de operación de su amplificador para saber la impedancia mínima que puede manejar.

Si puede manejar 4 ohms de impedancia

	4 ohms 6 ohms 8	ohms 16 ohms
Selección 1	Protección OFF	Protección OFF	Protección OFF	Protección OFF
Selección 2	Protección ON	Protección ON	Protección ON	Protección OFF
Selección 3	Protección ON	Protección ON	Protección ON	Protección OFF
Selección 4	Protección ON	Protección ON	Protección ON	Protección OFF

Si puede manejar 2 ohms de impedancia

	4 ohms 6 ohms 8	ohms 16 ohms
Selección 1	Protección OFF	Protección OFF Protección OFF Protección OFF
Selección 2	Protección OFF	Protección OFF Protección OFF Protección OFF
Selección 3	Protección ON	Protección OFF Protección OFF Protección OFF
Selección 4	Protección ON	Protección ON Protección OFF Protección OFF

Cálculo de la impedancia

Si quiere calcular la impedancia de bocinas con diferente impedancia aquí le decimos cómo hacerlo.

La impedancia de dos bocinas en paralelo es: (R1 x R2) / (R1 + R2)

Si la impedancia calculada es menor a la mínima permitida por el amplificador, encienda la protección.

ESPECIFICACIONES

Entrada: 100W por canal máx.

Salida: 4 pares de bocinas

4 a 16 ohms de impedancia

Circuito de Protección:

Protección al amplificador: 3 ohms por canal.

Protección de la unidad: Reestablecimiento automático.

Calibre del cable: 14 a 22 AWG

Dimensiones: 30 x 16,5 x 5 cm

Peso: 1123g

Las características del equipo pueden ser modificadas sin previo aviso.

STEREN

Producto: Selector de Bocinas Estéreo 4 Canales 400W

Modelo: SEL-400

Marca: Steren

PÓLIZA DE GARANTÍA

Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.

CONDICIONES

1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las direcciones mencionadas posteriormente.

ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:

1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.

El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de garantía, previa presentación de la nota de compra o factura respectiva.

DATOS DEL DISTRIBUIDOR

Nombre del Distribuidor ____

Producto

Modelo

Número de serie ____

Fecha de entrega

En caso de que su producto presente alguna falla, acuda al centro de distribución más cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo relacionado con su producto Steren.

Centro de Atención a Clientes 01 800 500 9000

ELECTRONICA STEREN S.A. DE C.V.

Camarones 112, Obrero Popular, 02840, México, D.F. RFC: EST850628-K51
