Tipo de producto	Secadora
Marca	Teka
Modelo	TKS 890 H
Sistema de secado	Condensador
Capacidad	8 kg
Clase energética	C
Altura	85 cm
Ancho	60 cm
Profundidad	60 cm
Peso	45 kg
Alimentación eléctrica	230 V ~ 50 Hz
Consumo de energía	2000 W
Programas de secado	Algodón, Sintéticos, Delicados, Mezcla, Rápido 30', Lana
Función antiarrugas	Sí
Inicio diferido	Hasta 24 horas
Capacidad del depósito de agua	5 L
Filtro de pelusa	Extraíble, lavable
Limpieza del condensador	Accesible para el usuario
Bloqueo infantil	Sí
Protección contra sobrecalentamiento	Sí
Piezas de repuesto disponibles	Filtro de pelusa, correa, rodamientos del tambor, junta de la puerta, elemento calefactor

Preguntas frecuentes - TKS 890 H TEKA

¿Cómo instalo la secadora Teka TKS 890 H?

Coloque la secadora sobre una superficie nivelada y resistente. Asegúrese de que la habitación esté bien ventilada y la secadora esté nivelada. Conecte el cable de alimentación a una toma de 230 V adecuada. Para los modelos de condensador, no se requiere ventilación externa, pero asegúrese de que el depósito de agua esté correctamente insertado.

¿Cuál es la capacidad máxima de carga de la TKS 890 H?

La capacidad máxima de carga es de 8 kg para algodón y otros tejidos. Sobrecargar puede reducir la eficiencia de secado y aumentar el consumo de energía.

¿Cómo limpio el filtro de pelusa?

Después de cada ciclo de secado, extraiga el filtro de pelusa de la abertura de la puerta, retire la pelusa con la mano o con un cepillo suave, y enjuague bajo agua corriente si es necesario. Séquelo bien antes de volver a colocarlo.

¿Cómo vacío el depósito de agua?

El depósito de agua se encuentra en la parte inferior izquierda o frontal. Extráigalo, vacíe el agua en un fregadero y deslícelo nuevamente hasta que encaje. Asegúrese de que esté bien colocado para evitar fugas.

¿Por qué mi secadora no calienta?

Verifique si el cable de alimentación está enchufado y el disyuntor no se ha disparado. Asegúrese de que el filtro de pelusa y el condensador estén limpios. Si el problema persiste, el elemento calefactor o el termostato pueden estar defectuosos. Contacte a un técnico calificado.

¿Cómo limpio el condensador?

Abra la tapa inferior, retire la unidad del condensador (generalmente tirando de ella), enjuáguela con agua por la parte posterior y sacuda el exceso de agua. Vuelva a instalarla de forma segura. Limpie el condensador cada mes.

¿Puedo pausar un ciclo de secado para añadir o quitar ropa?

Sí, presione el botón Inicio/Pausa para pausar el ciclo. Espere a que el tambor se detenga, luego abra la puerta. Después de añadir o quitar ropa, cierre la puerta y presione Inicio/Pausa nuevamente.

¿Qué significan los códigos de error?

Códigos de error comunes: E01 – depósito de agua lleno o no insertado; E02 – circulación de aire insuficiente (filtro o condensador bloqueados); E03 – problema electrónico. Consulte el manual de usuario para obtener una lista completa.

¿Cómo activo el bloqueo infantil?

Mantenga presionado el botón 'Bloqueo infantil' o 'Bloqueo de teclas' durante 3 segundos hasta que se encienda el indicador. Para desactivarlo, repita la misma acción.

¿Dónde puedo encontrar piezas de repuesto para la TKS 890 H?

Las piezas de repuesto originales se pueden pedir en los centros de servicio autorizados de Teka o en tiendas en línea de repuestos. Proporcione el número de modelo TKS 890 H para obtener las piezas correctas. Las piezas comunes incluyen filtros de pelusa, juntas de puerta, correas y elementos calefactores.

MANUAL DE USUARIO TKS 890 H TEKA

MANUAL DE INSTRUCCIONES

MANUAL DE INSTRUÇÕES

SECADORA TKS 890 H

Información sobre seguridad.... 3

Instalación.... 7

Atención y asesoramiento.... 8

Descripción de componentes...... 9

Descripción del panel de control.... 11

Instrucciones de funcionamiento.... 12

Tabla de programas.... 13

Funciones especiales de secado.... 14

Limpieza y mantenimiento rutinario.... 16

Alarmas en Display y soluciones.... 18

Precauciones.... 18

Especificaciones técnicas.... 19

Ficha de producto.... 20

Símbolos para el cuidado del secado

Preste atención al utilizar la secadora si los materiales de la ropa no pueden ser secados por ella o contienen los siguientes símbolos:

Notas de seguridad

Para evitar daños en usted, otras personas o cualquier propiedad deben seguir las siguientes normas de seguridad

1. Este producto pertenece a la categoría I de electrodomésticos eléctricos, solo para el sacado de textiles que hayan sido lavados con agua en el hogar. Por favor preste atención a la potencia de seguridad usada durante el proceso
2. Debe usarse una fuente de alimentación con toma de tierra fiable. El cable debe ser enterrado bajo tierra y no debe estar en contacto con servicios públicos como tuberías de agua o gas. El cable de tierra y el cable nulo deben distinguirse y no deberán conectarse juntamente.
3. El cable de alimentación debe estar de acuerdo con el estándar nacional y debe ser capaz de soportar la corriente por encima de 16A. Para garantizar la seguridad de usted y su familia, por favor adapte inmediatamente si casa si cualquier especificación de la energía no cumple con los requisitos mencionados con anterioridad.
4. La cantidad máxima de textiles en seco que se puede utilizar en esta máquina es de 8 Kg.
5. La secadora no podrá ser usada si ha sido limpiada con productos químicos industriales.
6. El quita pelusas debe ser limpiado con frecuencia.
7. No permita que la pelusa se acumule alrededor de la secadora.
8. Es necesaria una ventilación adecuada de la habitación para evitar, a través del reflujo de gases, la quema de otros combustibles, incluidos fuegos abiertos.
9. No seque prendas sucias en la secadora.
10. Debe lavar con agua caliente y con una cantidad extra de detergente prendas que se hayan manchado con aceite, acetona, alcohol, gasolina, keroseno, removedores, removedores de aguarrás, cera, etc.
11. No debe utilizar la secadora para productos tales como espuma de goma (látex forma), gorros de ducha, textiles impermeables, goma respaldados por artículos y ropa o almohadas equipadas con almohadillas de espuma de goma, etc.
12. El suavizante o productos similares, deben ser utilizados según lo especificado en las instrucciones.
13. La última parte de un ciclo de secado en secadora ocurre sin calor (ciclo de enfriamiento) para asegurarse de que los artículos queden a una temperatura y evitar que estos se estropeen.
14. ATENCIÓN: No parar la secadora nunca antes de que finalice el programa a menos que todas las prendas se saquen rápidamente y se extiendan para disipar el calor.
15. El aire de escape no debe salir por el mismo conducto utilizado para expulsar vapores de gas u otros combustibles.
16. Este electrodoméstico no debe instalarse detrás de una puerta con cierre, una puerta corredera o una puerta con una bisagra en el lado contrario a la apertura de la secadora. De esta manera se logra una apertura total de la puerta.
17. Prendas contaminadas con petróleo pueden inflamarse, especialmente cuando son expuestas a fuentes de calor tales como una secadora. Los artículos se calientan oxidando el aceite. La oxidación genera calor. Si el calor no puede escapar, los artículos pueden calentarse demasiado como para prenderse fuego. Amontonar, apilar o guardar artículos con aceite evita que el calor escape y así crear riesgo de incendio.
18. Para poder utilizar prendas que han sido inevitablemente contaminadas por aceite vegetal o de cocinar o por productos de cuidado del cabello, debe lavarlas con agua caliente previamente y utilizar una cantidad extra de detergente. Esto reduce el riesgo pero no lo elimina.
19. El aparato no debe ser volcado durante el uso normal o el mantenimiento.
20. Retire todos los objetos de los bolsillos de las prendas como mecheros o fósforos.
21. Este aparato puede ser utilizado por niños mayores de 8 años y personas con reducción de capacidades físicas, sensoriales o mentales o falta de experiencia y conocimiento si han tenido instrucciones relativas al uso del aparato de forma segura, entendiendo los riesgos que conllevan o bien, bajo supervisión. Los niños no deben jugar con este aparato. La limpieza y mantenimiento del mismo no puede ser realizada por niños sin la supervisión de un adulto.
22. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, el agente de servicios o personas especializadas para evitar riesgos.
23. La secadora está fabricada para un uso únicamente en interiores.
24. La apertura de la puerta del aparato no debe obstaculizarse con una alfombra o similares.
25. Los niños menores de 3 años deben ser alejados, a no ser que haya una supervisión continua.
26. Mantener a las mascotas alejadas del aparato.
27. Si encuentra que la secadora tiene una temperatura anormalmente alta, por favor desconéctelo de la corriente inmediatamente.

Desechar correctamente este producto

Este símbolo indica que este producto no debe desecharse como el resto de residuos domésticos en toda la UE. Para evitar posibles daños en el medio ambiente o en la salud humana y evitar la eliminación incontrolada de residuos, recíclelo correctamente para promover la reutilización sostenible de recursos materiales. Para devolver el dispositivo usado, por favor utilice los sistemas de recogida y devolución o póngase en contacto con el distribuidor donde compró el producto. Ellos pueden llevarse este producto para un reciclaje seguro ambiental.

Riesgo de descarga eléctrica

1. No tirar del cable para desenchufar el aparato.
2. No enchufar o desenchufar el aparato con las manos mojadas.
3. No dañe el cable de alimentación o el enchufe.

Riesgo de lesión

1. No desmontar o instalar la secadora sin supervisión o sin instrucciones.
2. No ponga esta secadora encima de una lavadora sin un kit de apilamiento específico para ello (si quiere colocar su secadora sobre la lavadora, debe comprar las piezas independientes e instalarlas por el fabricante, su servicio técnico o personas similarmente calificadas para evitar riesgos).
3. No se apoye sobre la puerta abierta de la secadora.

Daños peligrosos

1. No seque por encima de la capacidad nominal.
2. No utilice la secadora si el filtro anti-pelusa está dañado o ausente.
3. No seque la ropa sin haber sido centrifugada anteriormente.
4. No exponga la secadora directamente al sol; solo para uso en interiores.
5. No instale la secadora en espacios mojados o húmedos.
6. Para la limpieza o mantenimiento de la secadora, recuerde desenchufarla y no utilizar agua para su limpieza.

Peligro de explosión

Por favor, no seque ropa impregnada de sustancias inflamables como alcohol, aceite de carbón, o se producirá una explosión.

Instalación

Transporte

Transportar con precaución. No sujete la máquina por las partes más salientes de la misma. No utilice la puerta de la secadora como asa de transporte. Si la secadora no puede transportarse recta, esta puede inclinarse 30° hacia la derecha.

Posición de instalación

1. Por favor, coloque la secadora en una superficie sólida y plana.
2. No coloque el aparato en una pendiente, sobre una alfombra o en parqué.
3. No coloque la secadora en lugares exteriores para prevenir que sus piezas se congelen y la máquina deje de funcionar.

Una vez esté en la posición definitiva, compruebe que está nivelada haciendo uso de un nivel. Si no lo está, ajuste las patas con la herramienta.

Conexión a la fuente de alimentación

1. Asegúrese de que la tensión de la fuente de alimentación es la misma que en las especificaciones eléctricas de la secadora.
2. Por favor, no lo conecte con la placa de conexión de alimentación, el enchufe universal o zócalo.

Atención y Asesoramiento

Atención:

Antes del primer ciclo, el polvo y la grasa acumulada en el periodo de fabricación y transporte pueden permanecer en la secadora. Para evitar manchar la ropa:

a) poner algunos trapos limpios en el tambor. b) Enchufe a la corriente. c) Presione "Botón de On/Off", seleccione el programa "Rápido" y pulse el botón "Start/Pause". d) después de terminar este programa, por favor siga el "mantenimiento limpieza y rutinario", limpiar el condensador de aire y el filtro de pelusa.

Consejos:

1. Antes del secado, centrifugue la ropa en la lavadora. Una velocidad de centrifugado alta puede reducir el tiempo de secado y permite el ahorro de energía.
2. Para un secado uniforme, ordene la ropa según el tipo, el material y el programa de secado correspondiente.
3. Antes de su secado, cerrar cremalleras, ganchos y anillos para ojetes, botones, atar las correas de tela, etc.
4. No seque excesivamente la ropa porque la ropa puede arrugarse.
5. No seque los artículos que contengan caucho o materiales elásticos similares como impermeables, cubiertas de bicicletas, etc.
6. La puerta puede abrirse sólo después de finalizar el programa de la secadora. No abra la puerta antes de terminar el programa, ya que puede sufrir quemaduras por el vapor o superficie caliente.
7. Limpie el filtro de pelusa y vacié el cajón después de cada uso para evitar alargar el proceso de secado y consumir más energía.
8. Elija el programa que corresponda al material de lana para que la ropa quede más fresca y suave.
9. Seguir las siguientes referencias de peso:

	Abrigos(800gr aprox.)		Chaqueñas(800gr en algodón aprox.)		Vaqueros(800gr aprox.)		Toallas, Edredones(900gr en algodón aprox)
	Sábanas(600gr en algodón aprox)		Ropa de trabajo(parte de arriba y abajo)(1200gr en algodón aprox)		Pijamas(200gr aprox)		Camisas (300gr en algodón aprox)
	Camisetas(180gr en algodón aprox)		Ropa interior(70gr en algodón aprox)	[8065]	Calcetines(30gr en materiales mezclados)

Descripción de componentes

Descripción de los componentes

Accesorios

Las siguientes partes son opcionales para modelos específicos. Si su secadora se compone de alguna de ellas, por favor use unos guantes para su colocación siguiendo las siguientes instrucciones.

PASOS DE INSTALACIÓN

Soporte de la tubería (opcional)

Manguera de drenaje de condensación (opcional)

PRIMER PASO: Quitar la manguera de drenaje del conector de la tubería usando unos alicates

SEGUNDO PASO: Insertar la manguera de drenaje externa

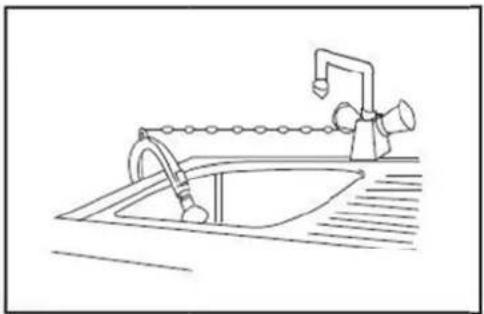

TERCER PASO: Poner el soporte de la tubería en un lavabo o fregadero

Descripción del panel de control

1. Perilla de selección de programa
2. Display
3. Botones de funciones especiales
4. Botón [Start/Pause]
5. Botón [On/Off]

Display

	Comienzo en diferido
[IWC3H]	Bloqueo infantil
	Indicador de tiempo/mensaje de error
	Estado de las fases del ciclo
	Limpiar filtro (Alarma)
	Vaciar depósito de agua (Alarma)
[KZWX]	Nivel de secado (cuatro niveles)
[BY30]	Indicador secado rápido
	Señal de indicador
	Modo anti-arruga

Selección de programa

1. Presione el botón [On/Off], cuando la pantalla LED se encienda, gire la perilla para seleccionar el programa deseado.
2. Seleccione alguna de las siguientes funciones adicionales si lo desea: [Delay], [Time], [Intensity], [Speed Dry], [Signal] o [Anti-Crease].
3. Presione el botón [Start/Pause].

Inicio del programa.

El tambor seguirá girando después del inicio del programa, la luz de la pantalla parpadeará en secuencia y el tiempo restante en pantalla cambiará automáticamente.

Nota:

En ocasiones, el tambor puede pararse durante unos 40 segundos durante el proceso de secado, pero la pantalla no mostrará nada anormal. Se trata de un ajuste automático de la secadora; después de este tiempo, continuará con su funcionamiento normal.

Fin del programa.

1. El tambor dejará de funcionar cuando termine el programa, la pantalla mostrará "0.00", en la última fase la luz parpadeará. La secadora comenzará el programa anti arrugas si el usuario no quita la carga en 1 minuto (ver página 14). Por favor, apague el aparato y desconecte el enchufe.
2. Resolver un problema de acuerdo con "Indicación de fallo y soluciones", si hay una parada inesperada durante el proceso de secado y se mostrará en la información de la secadora (página 16).

Tabla de programas

Programa		Peso (máx.)	Aplicación/Propiedades	Diferido	Tiempo
Algodón	Para prendas de algodón y prendas de color hechas de algodón y lino.
	Extra	8 Kg	Para secar prendas de algodón. Nivel de secado: Extra seco.	Y	N
	Estándar		Para secar prendas de algodón. Nivel de secado: Seco para armario.
	Planchado		Para secar prendas de algodón. Nivel de secado: para plancha.	Y	N
Delicado	Delicado	3 kg	Para secar ropa delicada apta para el secado, o ropa que esta recomendada para lavar a mano a baja temperatura.	Y	N
Sintéticos	Para prendas que no requieren planchado hechas de materiales; sintéticos o mezclas fabricadas de algodón.
	Extra	3,5kg	Para secar prendas anchas o sintéticos multi-capa. Nivel de secado: Extra secc.	Y	N
	Estándar		Para sintéticos finos que no tienen que ser planchados, como camisas de fácil cuidado, mantelería, ropa de bebé, calcetines.
	Planchado		Para sintéticos finos que no tienen que ser planchados, como prendas de punto, camisas.
Cuidado Lana	Cuidado Lana	1kg	Para refrescar las prendas de lana con un acabado mullido y fresco (no puede ser usado para secar ropa de lana), cuando el ciclo está completado, sacar toda la ropa y dejar secar al aire.	Y	N
Especial	Vaqueros	8kg	Para secar vaqueros o ropa de sport que se hacen girar a gran velocidad en la lavadora.	Y	N
	Mezcla	3,5kg	Si no sabe qué tipo de ropa es elija el programa de Mezcla.
	Deporte	3kg	Para secar ropa de deporte, telas finas, poliéster, que no son planchadcs.
	Camisas	1kg	Para ropa de cuidado fácil como camisas y blusas, con mecanismo antiarrugas para minimizar el esfuerzo del planchado. Coloque la ropa holgadamente en la secadora, una vez secado cuélguela en una percha.
Mi Ciclo	Mi Ciclo	----	Defina y guarde su programa favorito.	Y	N
Tiempo	Caliente	----	Para calentar la ropa mínimo 10min, máx. 120min (en fracciones de 10min)	Y	N
	Frío	----	Para airear sin aire caliene mínimo 10min, máx. 120mir (en fracciones de 10min)
	Ventilar	1kg	Para ventilar la ropa que ha estado en un sitio cerrado por mucho tiempo, mínimo 20min, máx. 150min. (en fracciones de 10min)

Funciones especiales de secado

Funciones especiales de secado

1. Instrucciones para el procedimiento de secado [Delay]

Esta función se utiliza para retrasar el secado de la ropa durante 24 h. Puede presionar el botón más de una vez y puede ser retardado de 1 a 24 h. El programa delay permite comenzar el programa de secado en x:xx horas. Cuando se inicia el programa, la pantalla mostrará sólo el tiempo de retardo para comenzar y el icono ☑. Después de 30 segundos el panel mostrará el icono ☑ y aparecerá "-"

1. Cargar la secadora y asegurarse de que la puerta está cerrada.
2. Presionar el botón [On/Off] y seleccionar el programa deseado con la perilla.
3. Puede seleccionar [anti-arrugas] o [Señal] según sus necesidades.
4. Presione el botón [Delay].
5. Continúe seleccionando [Delay] para seleccionar el tiempo de retraso.
6. Después de pulsar el botón [Start/Pause], la secadora está funcionando en buenas condiciones. El proceso de secado comenzará automáticamente cuando el tiempo de retraso finalice.
7. Si vuelve a pulsar el botón [Start/Pause] la función Delay se pausará.
8. Si quiere cancelar la función Delay debe pulsar el botón [On/Off].
9. Instrucciones para la función [Time]

Cuando el programa de calentar, enfriar o ventilar es seleccionado, el botón [Time] puede ser usado para ajustar el tiempo en 10 minutos. Pasos. El tiempo máximo es de 150 minutos.

1. Instrucciones de la función [Intensidad]

Usado para ajustar el nivel de secado de la lavadora. El nivel tiene cuatro grados diferentes ****. El tiempo de secado se incrementa 3 minutos en cada grado.

1. La función [Intensidad] puede ser activada solo antes del programa [Start].
2. Pulse el botón [Intensidad] repetidamente para seleccionar el tiempo de secado.
3. Excepto los programas [Cotton Iron], [Quick], [Synthetic Iron], [Baby Care], [Warm], [Cool], [Refresh], el resto pueden ajustarse con la función [Intensidad].

Funciones especiales de secado

4. Instrucciones de la función [Mi Ciclo]

Utilizado para guardar los programas favoritos que son usados frecuentemente.

1. Utilice el selector de programas para seleccionar el programa requerido y otras funciones de secado.
2. Presione y mantenga el botón [Intensidad] durante tres segundos hasta que el display parpadee y el programa quede guardado.
3. Cambie la selección del programa a [Mi Ciclo] y podrá comenzar con sus programas favoritos. Si quiere cambiar los ajustes de la función [Mi ciclo], repita los pasos (1) y (2).

5. Instrucción de [iluminación]

Se utiliza para acortar el tiempo de secado. La luz se encenderá unos tres minutos cuando se presiona un botón o un minuto cuando se abre la puerta.

6. [Signal]

Configurar el timbre en apagado o encendido.

1. La secadora autorizará el sonido si pulsa los botones de funciones extra.
2. Si la secadora está en funcionamiento y gira la perilla de selección, la secadora avisará al usuario de que es una elección incorrecta.
3. Cuando el programa de secado finalice, el timbre sonará para recordárselo al usuario.

7. Instrucciones para la función [Anti-arrugas]

Al final del ciclo de secado, el tiempo de funcionamiento anti-arrugas es de 30 minutos (por defecto) o 120 minutos (seleccionados). El [Anti-arrugas] se iluminará cuando se selecciona la función anti-arrugas. Esta función evita que la ropa se arrugue. La ropa se puede sacar durante la fase anti-arrugas. Excepto los programas [Cool], [Refresh] y [Wool], todos los demás tienen esta función.

8. Instrucciones para el [Bloqueo de seguridad]

1. La secadora incorpora un sistema de seguridad de bloqueo que previene ante descuidos de niños.
2. Cuando la secadora se encuentra en funcionamiento, pulse los botones [Anti-arrugas] y [Signal] al mismo tiempo por más de 3 segundos para iniciar la función de bloqueo infantil. Cuando se establece el bloqueo infantil, la pantalla mostrará el icono “☐” y ningún botón funcionará salvo [On/Off]. Para quitar el bloqueo infantil debe pulsar por más de tres segundos, de nuevo, los botones [Anti-arrugas] y [Signal].

Vaciar el cajón de agua

1. Saque el recipiente de agua con las dos manos.
2. Incline el recipiente de agua y vierta el agua condensada.
3. Introduzca el recipiente de agua.

1. Vaciar el cajón después de cada uso. Si este se llena durante el funcionamiento, la máquina le avisará con este icono parpadeando “☐”. Una vez haya vaciado el cajón de agua, podrá reanudar la secadora pulsando el botón [Start/Pause].
2. No beber el agua condensada.
3. No utilice la secadora sin el cajón de agua.

Limpiar el filtro de la puerta.

Dejar enfriar la secadora.

1. Abrir la puerta de la secadora.
2. Sacar el filtro de la puerta.
3. Limpie el filtro de pelusas; limpie los hilos acumulados en el filtro de pelusas, con la mano o enjuagando con agua y secar bien.
4. Poner el filtro en su lugar de nuevo.

Limpiar el filtro de la base

1. Abrir la cubierta del filtro
2. Desatornille ambas palancas de bloqueo
3. Saque el aire condensado
4. Limpie bien el filtro
5. Colocar el filtro de nuevo
6. Atornille las palancas de bloqueo
7. Cierre la tapa de filtro hasta que encaje en su posición

NOTA!

1. La pelusa acumulada en el filtro bloqueará la circulación de aire, lo que hará que aumente el tiempo de secado y el consumo de energía;
2. Desconecte el cable de alimentación antes de limpiar!
3. No utilizar la secadora sin el filtro!
4. Limpie el filtro después de cada uso para evitar la acumulación de pelusa en el interior de la secadora.

Limpiar el condensador

Cada dos meses aproximadamente limpie el condensador de pelusas con una esponja o cepillo. Utilice unos guantes para ello.

Nota: La pelusa puede retirarse más fácilmente si esta húmeda

Alarmas en el display y soluciones

Display Causa Solución
pardea	El contenedor está lleno	Vaciar contenedor
	Fallo en la bomba de agua o en el sensor de nivel de agua	Por favor contacte con el servicio técnico si persiste el problema
“E32”	Fallo sensor de humedad
“E33”	Fallo sensor temperatura
parpea	El filtro está obstruido o la temperatura ambiental es muy alta	Limpiar el filtro y confirmar la temperatura ambiente
		Contacte con su servicio técnico si persiste el problema

Precauciones

Precauciones

Solo técnicos autorizados pueden encargarse de las reparaciones. Antes de llamar al servicio de atención al cliente, por favor asegúrese de si usted se puede encargar del problema siguiendo el manual de instrucciones. El técnico le cobrará por el servicio incluso en el periodo de garantía.

Problema Solución
•El display no funciona	•Insertar el enchufe.•Comprobar el programa seleccionado.•Comprobar fusibles del hogar.
•No comienza el secado	•Compruebe que el botón de comienzo esta seleccionado.•Compruebe que la puerta está cerrada.•Compruebe que el programa está seleccionado
•La puerta se abre sola	•Presione la puerta hasta que suene un “Click”.•Compruebe que no hay sobrecarga de ropa.
•No se alcanza el nivel de secado o el tiempo de secado es muy largo	•Limpiar el filtro de pelusas y el condensador•Vaciar el conteiner.•Comprobar la salida de agua.•Espacio de la secadora muy limitado.•Limpiar el sensor de humedad•Usar el siguiente programa más potente de secado o usar un programa con temporizador

Si usted no puede encargarse de la avería

1. Pulse el botón [On/Off]
2. Desconecte la secadora y llame al servicio técnico

Especificaciones técnicas

Especificación

Fuente de alimentación	220-240~50Hz
Potencia nominal de entrada	650W
Refrigerante	R134a
Temperatura ambiente	+5 ° C ~+35 ° C
Tamaño	595x622x845(mm)
Capacidad de secado	8kg
Peso neto	52kg

1. La capacidad nominal es la capacidad máxima, asegúrese de que la ropa seca que se carga no hace exceder la capacidad nominal
2. No instalar la secadora en una habitación donde haya riesgo de congelación. A temperaturas alrededor de cero la secadora puede que no funcione.
3. Hay un riesgo de daño si el agua condensada llega a congelarse en la bomba, mangueras y / o recipiente de agua condensada.

Ficha de producto

Ficha de producto

Marca: Teka

Modelo: TKS 890 H

Capacidad nominal: 8 kg

Tipo de secadora: Condensación

Clase de eficiencia energética: A++

Consumo de energía por año de 236,0 kWh, sobre la base de 160 ciclos de secado del programa de algodón normal con carga completa y con carga parcial y del consumo de los modos de bajo consumo. El consumo real de energía por ciclo depende de cómo se utilice el aparato.

Automática o no automática: Automática

Etiqueta ecológica de la UE: N/A

El consumo de energía del programa normal de algodón con carga completa: 1,98 kWh

El consumo de energía del programa normal de algodón con carga parcial: 1,08 kWh

Consumo de energía del modo apagado (Po): 0,01 W

Consumo de energía del modo sin apagar (PI): 0,8 W

Duración del modo sin apagar: 10 min

El programa normal de algodón, utilizado a plena carga y a carga parcial, es el programa de secado estándar cuya información aparece en la etiqueta y en la ficha. Este programa es adecuado para el secado de ropa normal de algodón húmedo y es el más eficiente en términos de consumo de energía para el algodón.

Duración ponderada del programa normal de algodón con carga completa y parcial: 150 min

Duración del programa normal de algodón con carga completa: 198 min

Duración del programa normal de algodón con carga parcial: 115 min

Eficiencia de la condensación: clase B en una escala de G (la menos eficiente) a A (la más eficiente).

Eficiencia de la condensación promedio del programa normal de algodón con carga completa: 80,1%

Eficiencia de la condensación promedio del programa normal de algodón con carga parcial: 80,1%

Eficiencia de la condensación ponderada para el programa normal de algodón con carga completa y parcial: 80,1%

Nivel de potencia acústica para el programa normal de algodón con carga completa: 69 dB

Índice
