USER MANUAL Office Pulser Expobar
Your distributor
S / EN
Rev. 091026
Contents
- Bodywork parts....3
- General hydraulic diagram....7
- General hydraulic diagram....8
- Boiler diagram.... 11
- Brewing group diagram....12
- Pump diagram 13
- Flowmeter diagram 14
- Labyrinth diagram....15
- Porta-filter diagram 15
- Steam and Water taps diagram 16

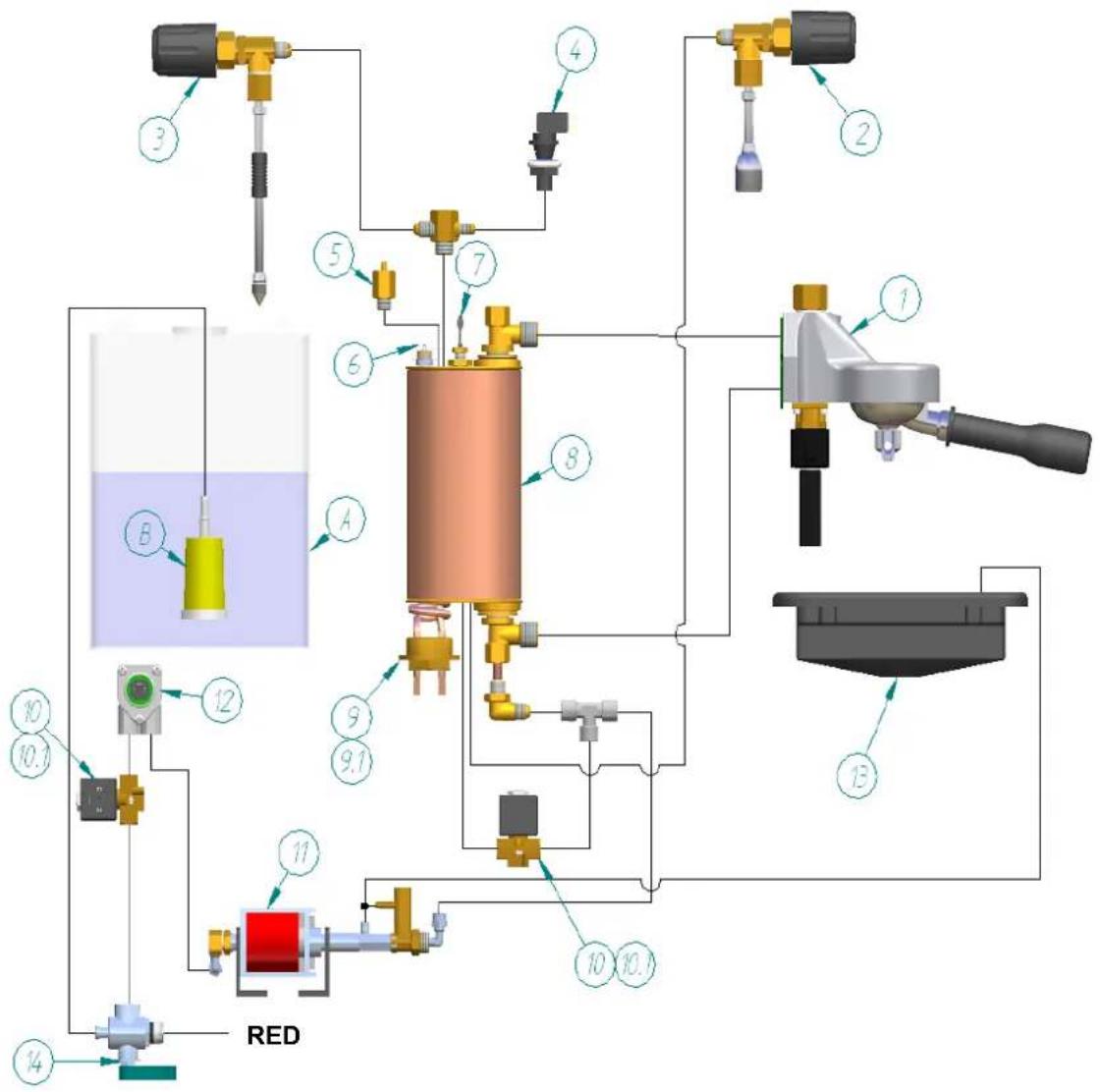

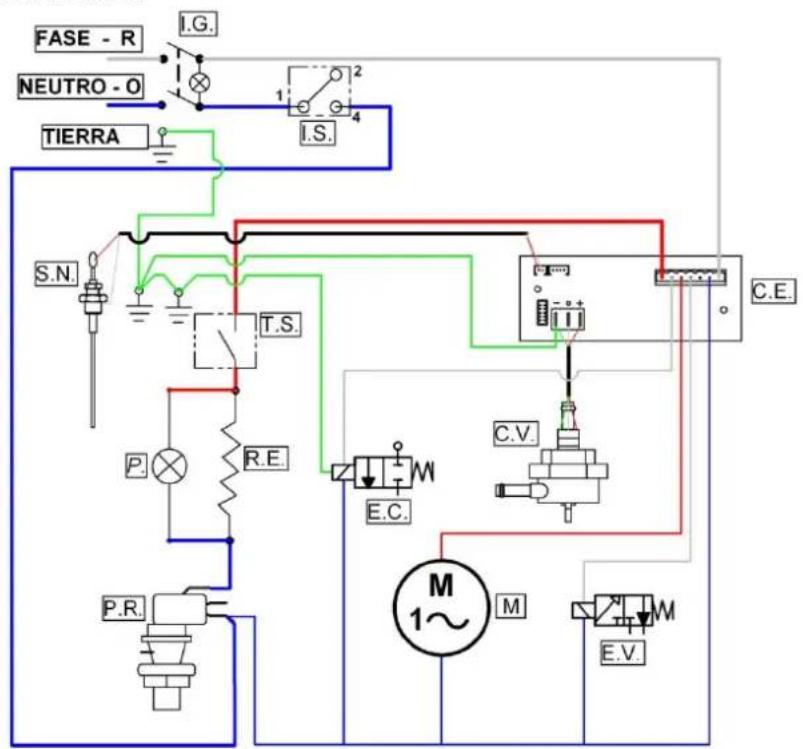

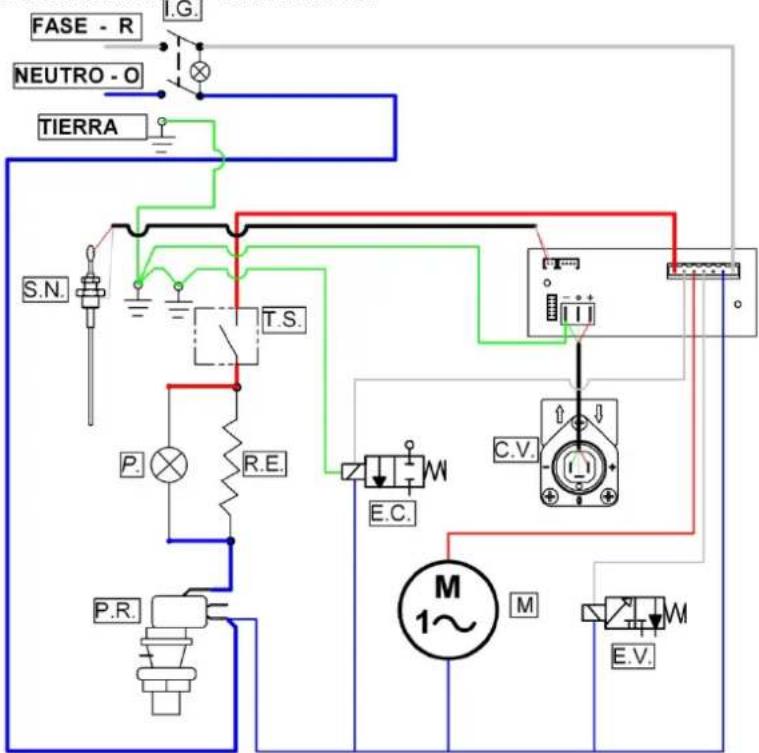

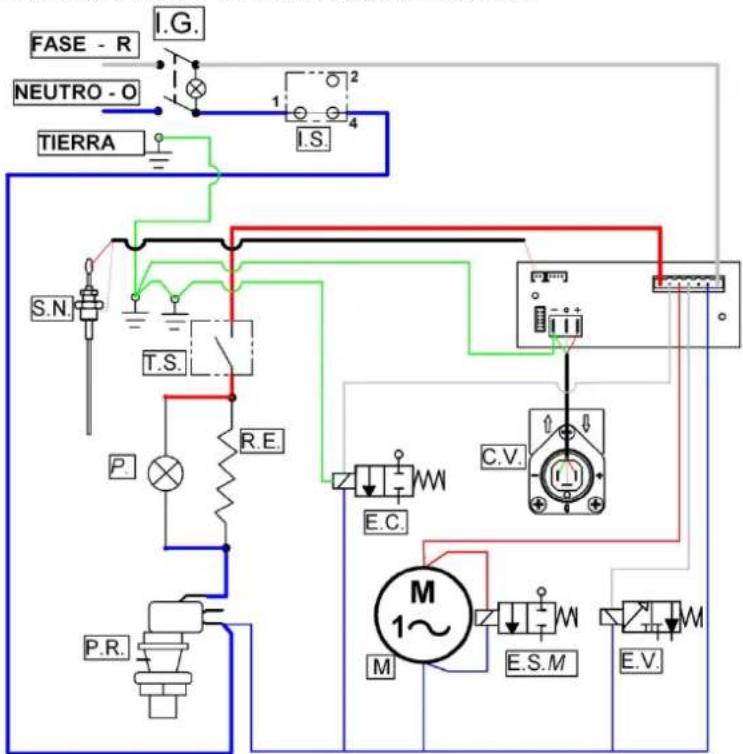

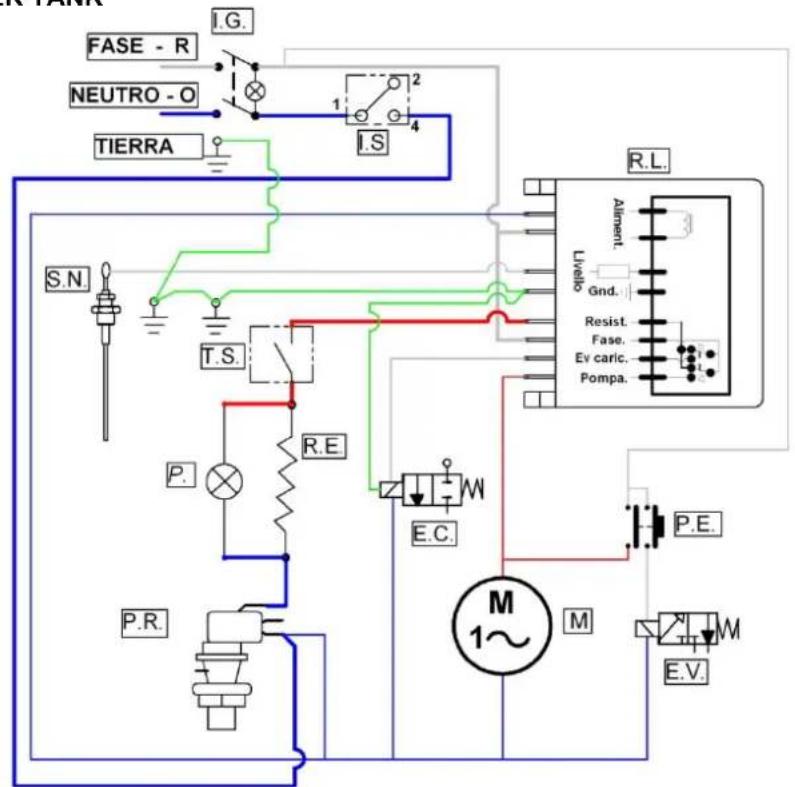

- Hydraulic diagrams.... 17

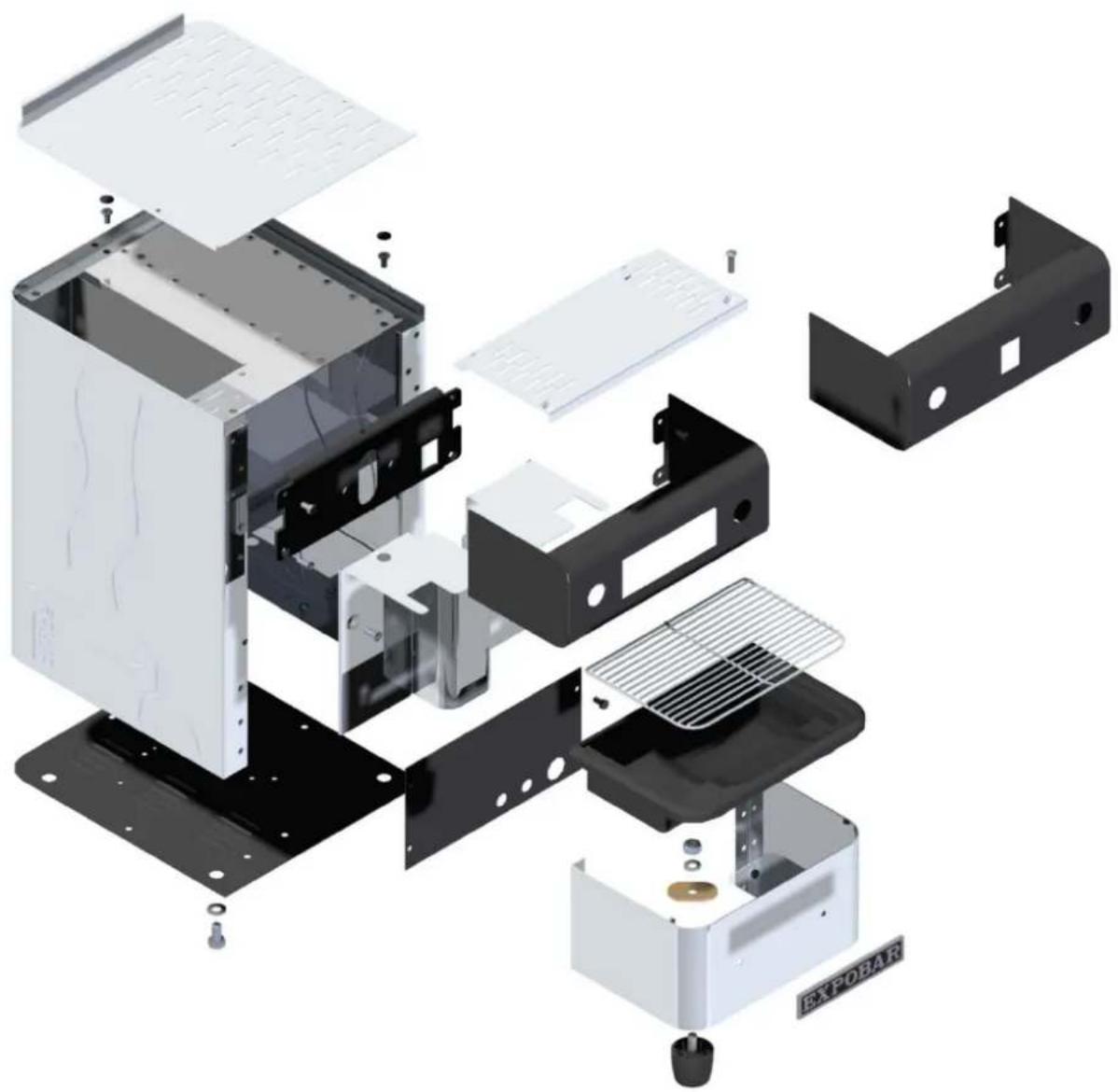

1. Bodywork parts
Description CodArticle
| TOP FRONT. CONTROL OFFICE 10000000 |
| TOP FRONT. PULSER OFFICE 10000030 |

10000000


10000030
LOWER TRIM
Description CodArticle
| LOWER TRIM OFFICE 10000153 |
Description CodArticle
| DRIP TRAY OFFICE 10000250 |
Description CodArticle
| PANEL CHASSIS OFFICE N 10000350 |
Description CodArticle
| BODYWORK OFFICE 10000403 |
Description CodArticle
| FRONTAL OFFICE 10000110 |
Description CodArticle
| GROUP COVER 1GR OFFICE | 10000080 |
Description CodArticle
| CUP TRAY OFFICE 10000060 |
Description CodArticle
| BASE CHASSIS N LONG | 10000301 |
Description CodArticle
| PUMP DIVIDER N 10000170 |
Description CodArticle
DIVIDER SET OFIC/MOLI/PLUS 10000135
Description CodArticle

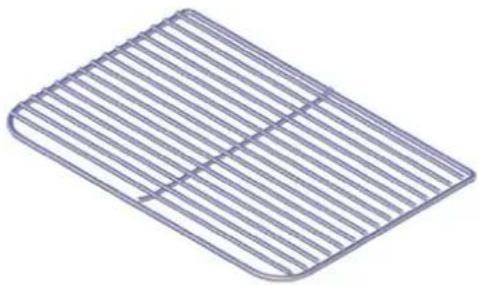

GRID OFFICE 10000200
Description CodArticle
ANAGRAM EXPOBAR NICKEL *70300010A
EXPOBAR

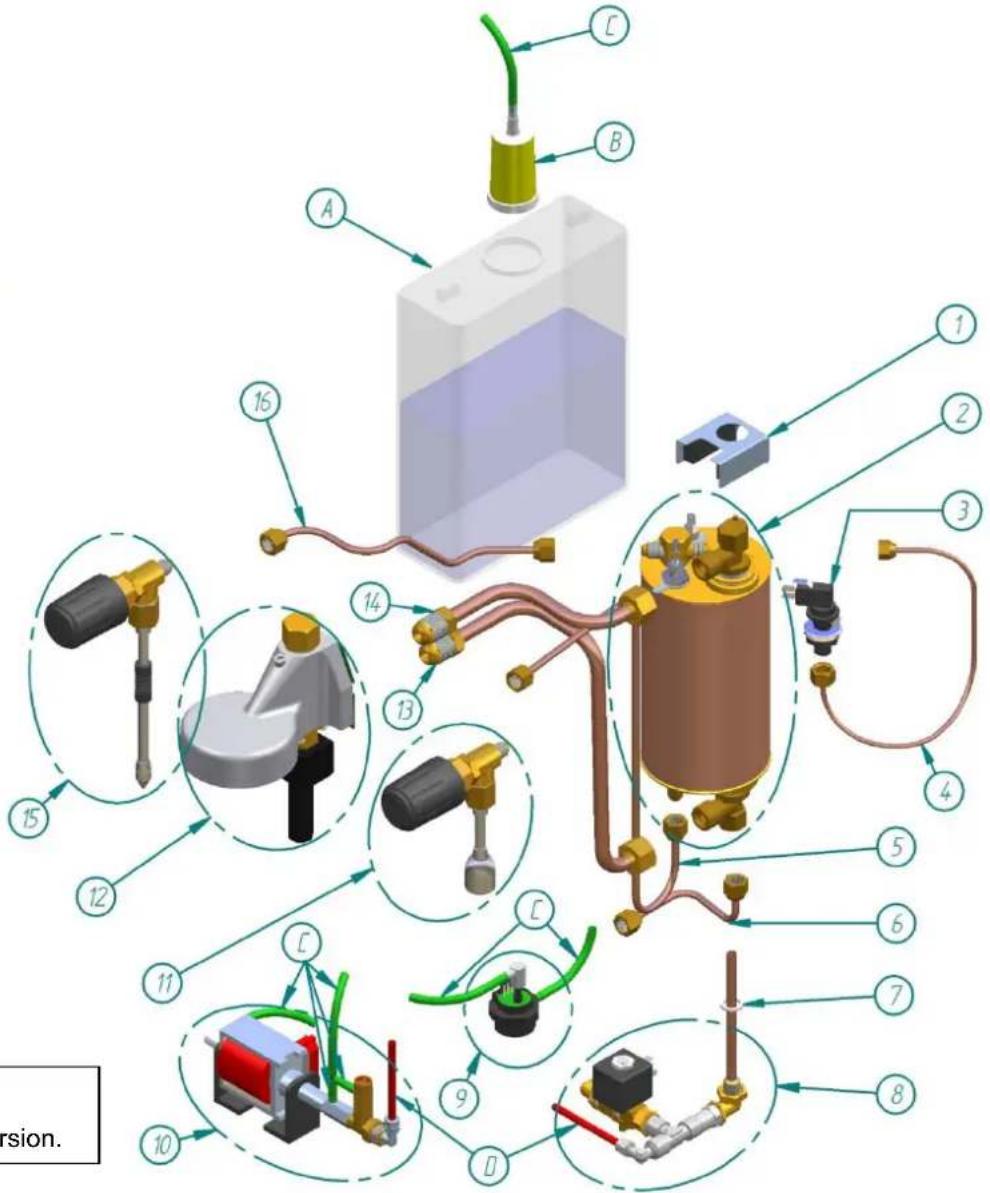

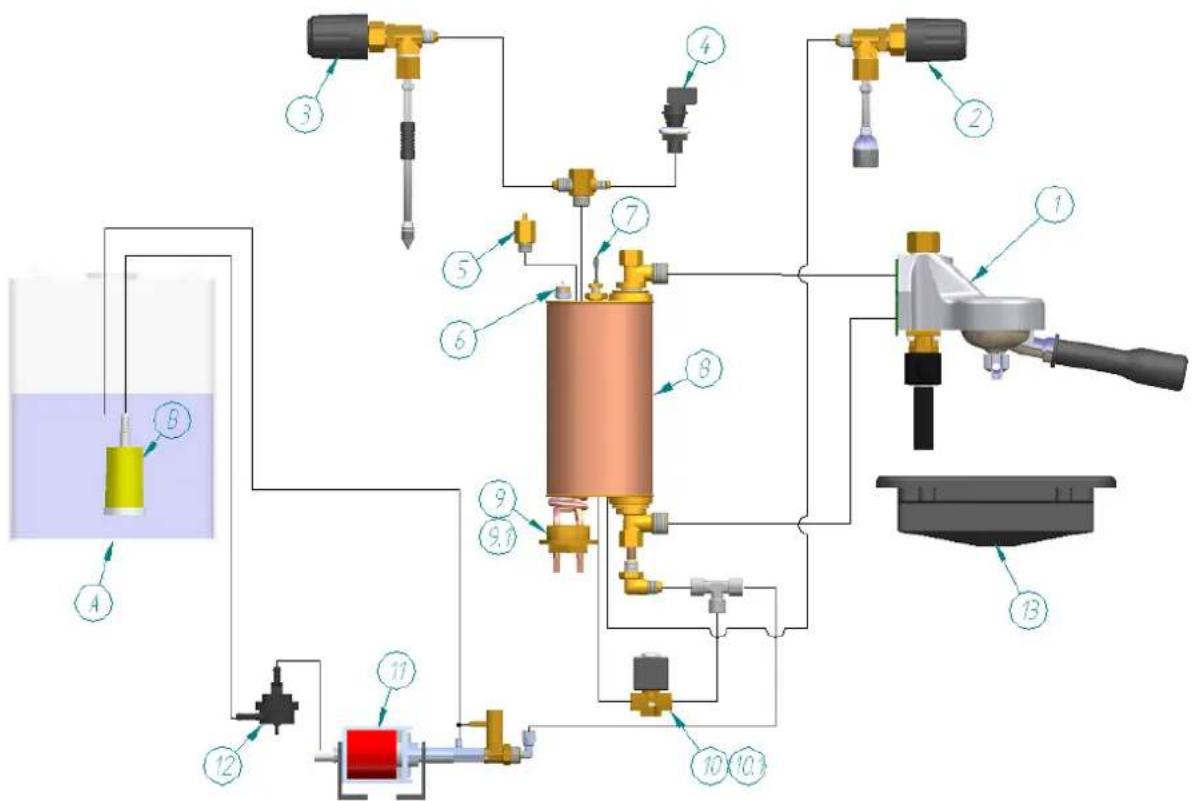

2. General hydraulic diagram
OFFICE CONTROL / PULSER TANK CONNECTION.

Note:
N° 9 only in control version.
| N° | Description | CodArticle |
| 1 | MAGNET SET | |
| 2 | COMPLETE ASSEMBLY BOILER OFFICE ---- | |
| 3 | PIRIS PRESSOSTAT CE 60000008 | |
| 4 | PRESSOSTAT TUBE OFFICE 35020030 | |
| 5 | WATER TUBE | OFFICE |
| 6 | BOILER CHARGE TUBE OFFICE 35020040 | |
| 7 | TEFLÓN 1/4 (13.2X18.2X2.5) | 50010020 |
| 8 | LABYRINTH OFFICA AND 2 CALDERAS | ESC00250 |
| 9 | FLOWMETER | ---- |
| 10 | VIBRATORY PUMP ASSEMBLY | ---- |
| 11 | COMPLETE WATER TAP | ---- |
| 12 | COMPLETE BREWING GROUP | ---- |
| 13 | GROUP RETURN TUBE OFFICE | 35020003 |
| 14 | GROUP ENTRY TUBE OFFICE | 35020004 |
| 15 | COMPLETE STEAM TAP OFFICE | ---- |
| 16 | STEAM TUBE OFFICE | 35020020 |
| A | PLASTIC OFFICE TANK H-245-3L | 70000100 |
| B | WATER SOFTENER OFFICE | 10200420 |
| C | MTS SILICONE TUBE 4x7 PUMP ENTRY | 35021000 |
| D | MTS TEFLÓN TUBE 4 x 6 | 35021015 |
ESC00100
350200

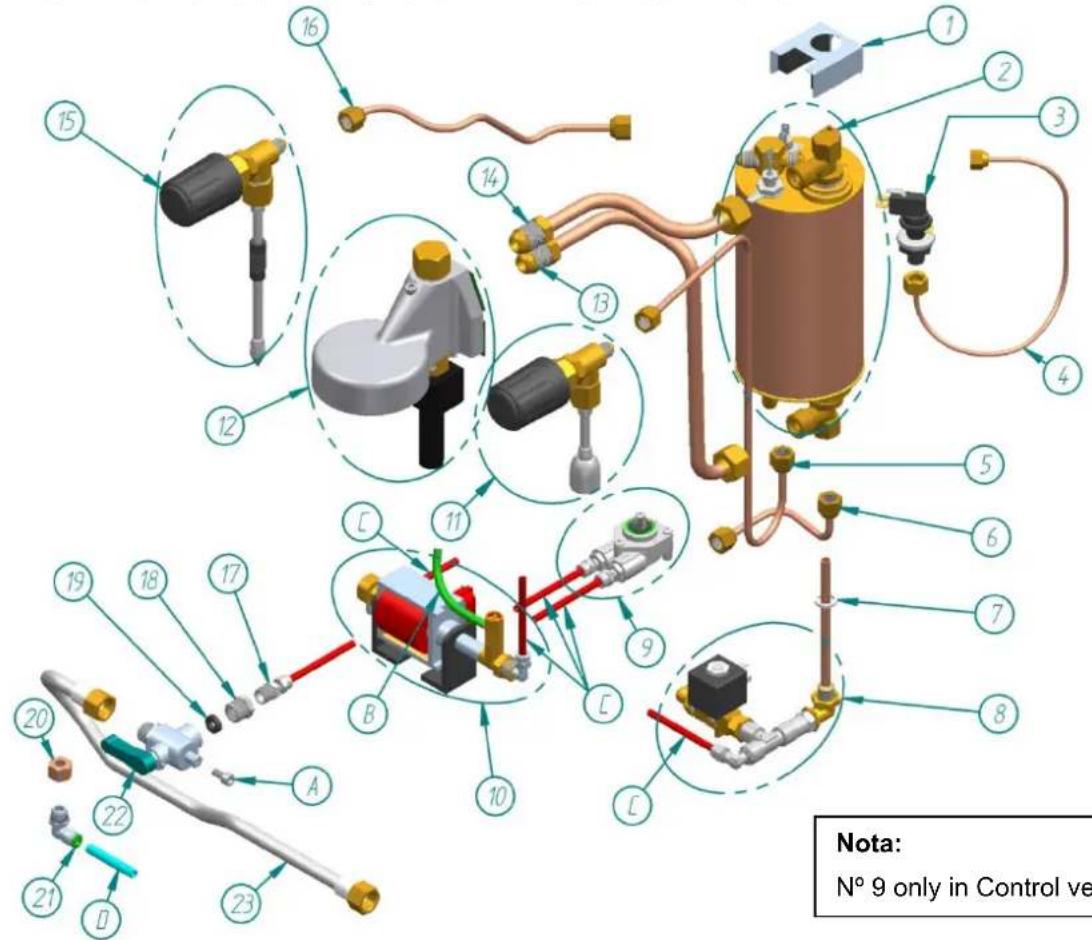

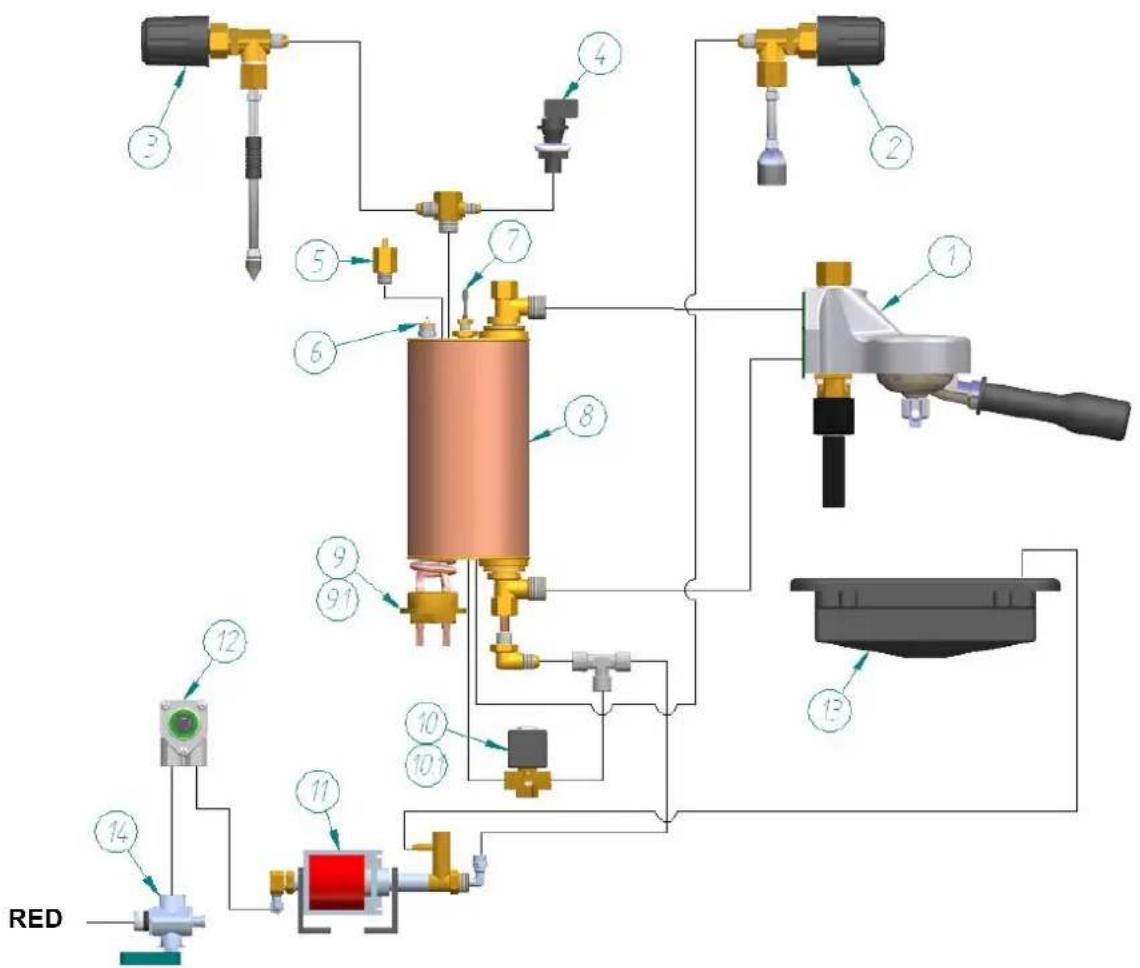

3. General hydraulic diagram
DIAGRAM OFFICE CONTROL / PULSER NETWORK CONNECTION

Nota:
N° 9 only in Control version.
| N° | Description CodArticle | |
| 1 | MAGNET | SET |
| 2 | COMPLETE ASSEMBLY BOILER OFFICE ---- | |
| 3 | PIRIS PRESSOSTAT CE 60000008 | |
| 4 | PRESSOSTAT TUBE OFFICE 35020030 | |
| 5 | WATER TUBE | OFI |
| 6 | BOILER CHARGE TUBE OFFICE 35020040 | |
| 7 | TEFLÓN 1/4 (13.2X18.2X2.5) 50010020 | |
| 8 | LABYRINTH OFFICA AND 2 CALDERAS | ESC00250 |
| 9 | FLOWMETER | ---- |
| 10 | VIBRATORY PUMP ASSEMBLY ---- | |
| 11 | COMPLETE WATER TAP | ---- |
| 12 | COMPLETE BREWING GROUP | ---- |
| 13 | GROUP RETURN TUBE OFFICE | 35020003 |
| 14 | GROUP ENTRY TUBE OFFICE | 35020004 |
| 15 | COMPLETE STEAM TAP OFFICE | ---- |
| 16 | STEAM TUBE OFFICE | 35020020 |
| 17 | STRAIGHT MALE 1/4-TUBE 6 RED/CAR | 30400080 |
| 18 | FALE FEMALE REDUCER 3/8 X 1/4 | 30000003 |
| 19 | FLAT GASKET (15.5*7.5*4) | 50000030 |
| 20 | FLAT BASE SCREW 1⁄4 (FOR TUBE DIAM 6) | *35010210 |
| 21 | ORIENT. BEND 1⁄4 M T-8 FAST | 30400031 |
| 22 | WATER SOFTENER TAP INF/SUP | 1000001A |
| 23 | FLEXIBLE HOSE 180 CM | 35900180 |
| A | SCREW DIN 912 6X10 A2 ALLEN | 25091250 |
| B | MTS SILICONE TUBE 4x7 PUMP ENTRY | 35021000 |
| C | MTS TEFLÓN TUBE 4 x 6 | 35021015 |
| D | MT DRAIN TUBE OFFICE D-8 35021020 | |
FICE

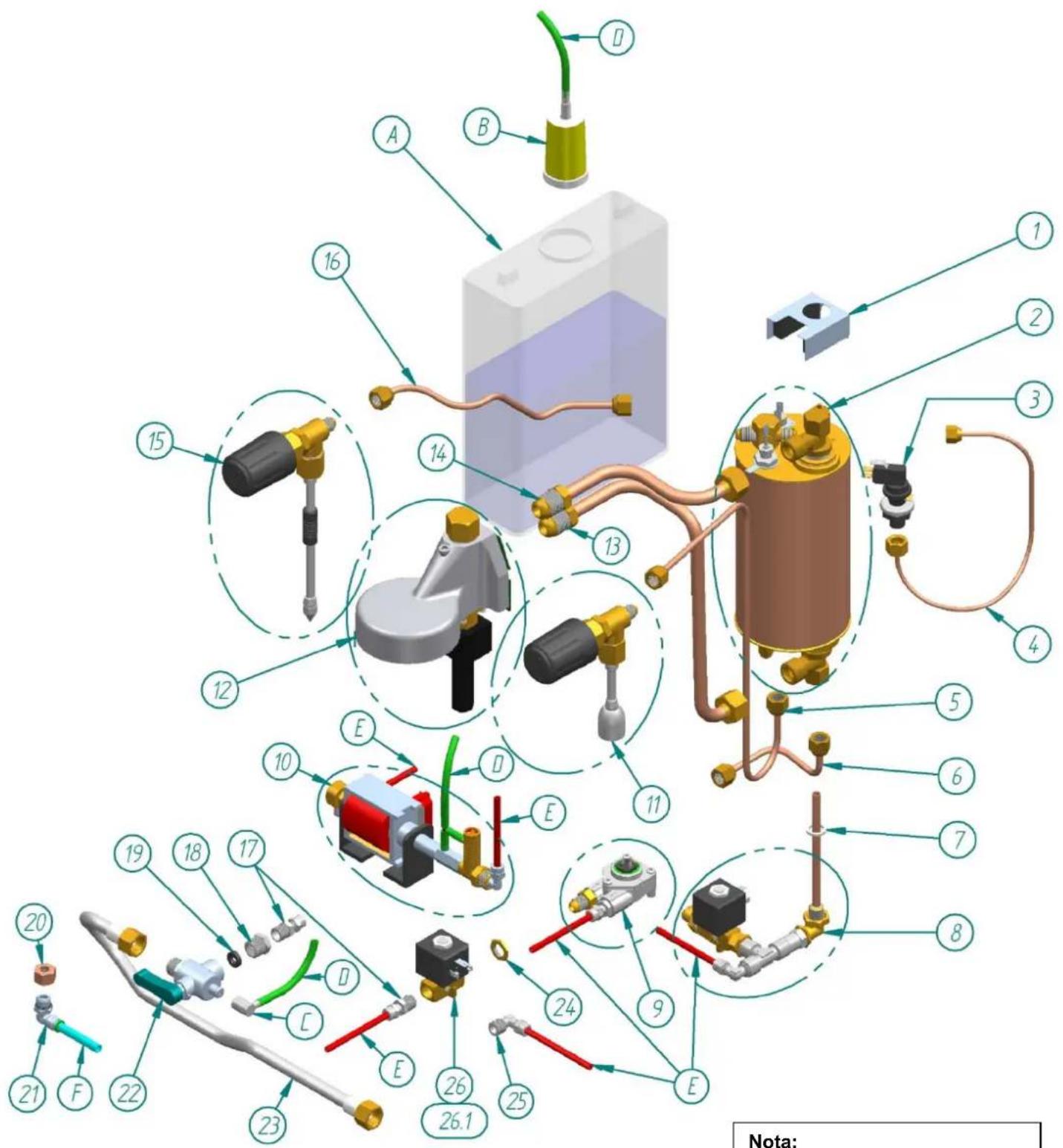

3. General hydraulic diagram
DIAGRM OFFICE CONTROL / PULSER NETWORK CONNECTION AND TANK

Nota:
N° 9,24 only in Control version
3. General hydraulic diagram
| N° | Description | CodArticle |
| 1 | MAGNET SET | ESC00100 |
| 2 | COMPLETE ASSEMBLY BOILER OFFICE | ---- |
| 3 | PIRIS PRESSOSTAT CE | 60000008 |
| 4 | PRESSOSTAT TUBE OFFICE | 35020030 |
| 5 | WATER TUBE OFFICE | 35020010 |
| 6 | BOILER CHARGE TUBE OFFICE | 35020040 |
| 7 | TEFLÓN 1/4 (13.2X18.2X2.5) | 50010020 |
| 8 | LABYRINTH OFFICA AND 2 CALDERAS | ESC00250 |
| 9 | FLOWMETER | ---- |
| 10 | VIBRATORY PUMP ASSEMBLY ---- | |
| 11 | COMPLETE WATER | ---- TA |
| 12 | COMPLETE BREWING GROUP | ---- |
| 13 | GROUP RETURN TUBE OFFICE 35020003 | |
| 14 | GROUP ENTRY TUBE OFFICE 35020004 | |
| 15 | COMPLETE STEAM | TAP---- |
| 16 | STEAM TUBE OFFICE 35020020 | |
| 17 | STRAIGHT MALE 1/4-TUBE 6 RED/CAR 30400080 | |
| 18 | MALE FEMALE REDUCER 3/8 X 1/4 30000003 | |
| 19 | FLAT AXIS JOINT (15.5X7.5X4) | 50000030 |
| 20 | FLAT BASE SCREW 1⁄4 (FOR TUBE DIAM 6) | *35010210 |
| 21 | ORIENT. BEND 1⁄4 M T-8 FAST | 30400031 |
| 22 | WATER SOFTENER TAP INF/SUP | I000001A |
| 23 | FLEXIBLE HOSE 180 CM | 35900180 |
| 24 | HEXAGONAL LOCK NUT 1⁄4 PRESSOSTAT | 30100010 |
| 25 | MALE ELBOW 1/4 TUBE 6 BATTERY | 30400020 |
| 26 | ELECTROVALVE 1/4 PARKER 220V | 60000100 |
| 26.1 | ELECTROVALVE 1/4 PARKER 110V-60HZ | 60000103 |
| A | PLASTIC TANK OFFICE H-245-3L | 70000100 |
| B | WATER SOFTENER OFFICE | 10200420 |
| C | PUMP PIPE OFFICE | 30400070 |
| D | MTS SILICONE TUBE 4x7 PUMP ENTRY | 35021000 |
| E | MTS TEFLÓN TUBE 4 x 6 | 35021015 |
| F | MT DRAIN TUBE OFFICE D-8 | 35021020 |
OFFICE

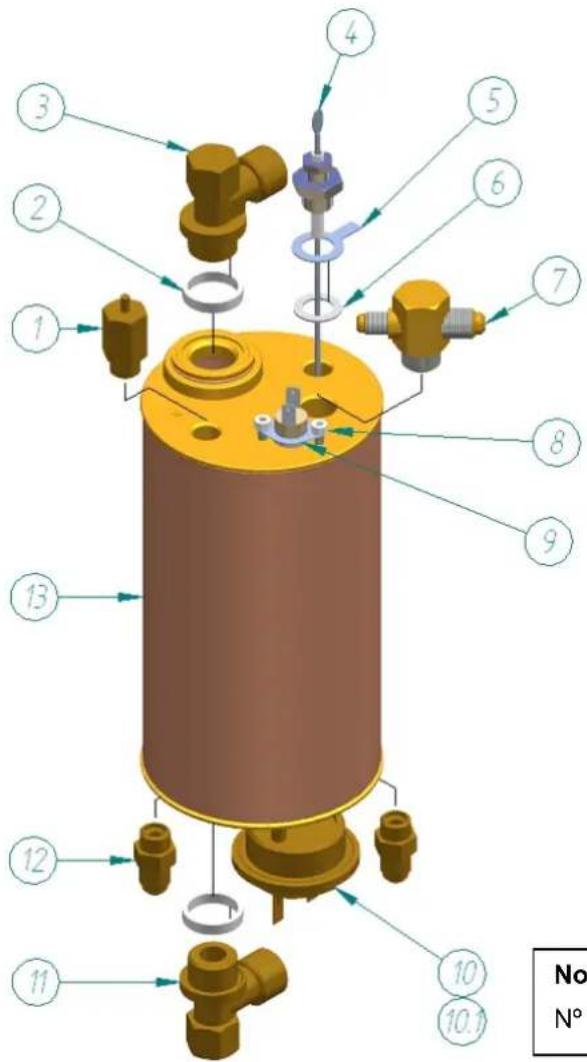

4. Boiler diagram

Nota:
N° 5 only in the Control version

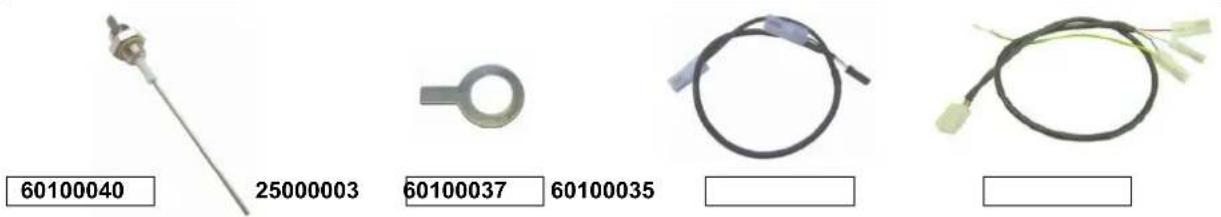

| N° | Description | CodArticle |
| 1 | NON SUCTION VALVE 65000200 | |
| 2 | THERMIC TEFLÓN GASKET 1/2 (21.2X25.7X5) 50010010 | |
| 3 | RACCORD SUP. THERMICS 1/2X1/2 30000200 | |
| 4 | LEVEL PROBE 1/4 BRASS 60100040 | |
| 5 | GROUND WASHER | ST.STEEL |
| 6 | WASHER. DIN 6798-M12 (A) A2 COGGED 25679812 | |
| 7 | RACCORD 2 WAYS 1/4 X 1/8 BLIND OFFICE 30000120 | |
| 8 | SCREW DIN 912 - 4X12 A2 ALLEN 25091210 | |
| 9 | THERMOSTAT OFFICE 16 A 10200110 | |
| 10 | ELEMENT 1200W-230V OFFICE 38012000 | |
| 10.1 | ELEMENT 1200/930W-125/110V OFFICE UL 38012001 | |
| 11 | RACCORD INF. THERMICS 1/2X1/2X1/4 | 30000210 |
| 12 | CONIC RACCORD 1/4X1/4 ELECTRON | 30000510 |
| 13 | BOILER OFFICE 1,5 LITRES | 15100000 |
25000003

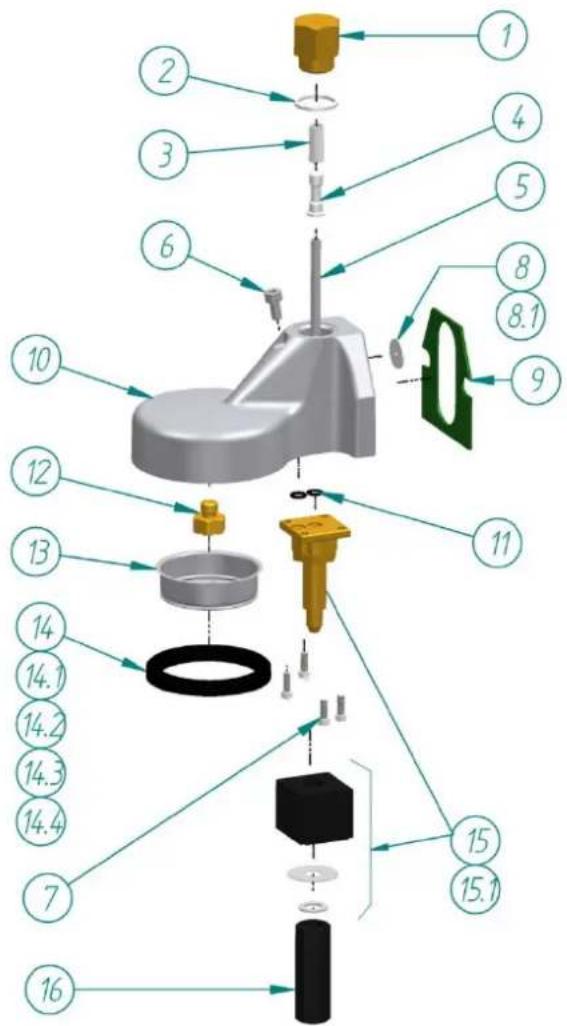

5. Brewing group diagram

| N° | Description | CodArticle |
| 1 | LONG PLUG 1/2 GROUP 30200035 | |
| 2 | GROUP TEFLÓN GASKET (21.7x25.7x2) 50010040 | |
| 3 | GROUP TUBULAR FILTER 70000009 | |
| 4 | TEFLÓN PORTAFILTER REDUCER 30200061 | |
| 5 | TEFLÓN REDUCER 4x6x65 30200026 | |
| 6 | SCREW DIN 912-6x10 A2 ALLEN 25091250 | |
| 7 | SCREW DIN 912-4x12 A2 ALLEN 25091210 | |
| 8 | TEFLON REDUCER 3.5 (3.5x18.2x1) | 50020000 |
| 8.1 | TEFLON REDUCER 2.5 (2.5x18.2x1) | 50020020 |
| 9 | FLAT WASHER GROUP CHASSIS GREEN | 50000010 |
| 10 | GROUP BODY CREM 30200010 | |
| 11 | ELECTROVALVE GASKET VITON OR 6.07x1.78 | 50000100 |
| 12 | GROUP DIFFUSOR CREM 30200040 | |
| 13 | SHOWER | 75000010 |
| 14 | PORTAFILTER GASKET 8 EXPOBAR | 75000081 |
| 14.1 | PORTAFILTER GASKET 8,5MM | 75000083 |
| 14.2 | PORTAFILTER GASKET 9MM 75000085 | |
| 14.3 | PORTAFILTER SUPPLEMENT 0.5 mm | 75000090 |
| 14.4 | PORTAFILTER RUBBER SUPLEMENT 1 mm. | 75000095 |
| 15 | GROUP ELECTROVALVE PARKER 220 V | 60000112 |
| 15.1 | GROUP ELECTROVALVE PARKER 110 V | 60000115 |
| 16 | GROUP JET BREAKER OFFICE BLACK | 30000045 |

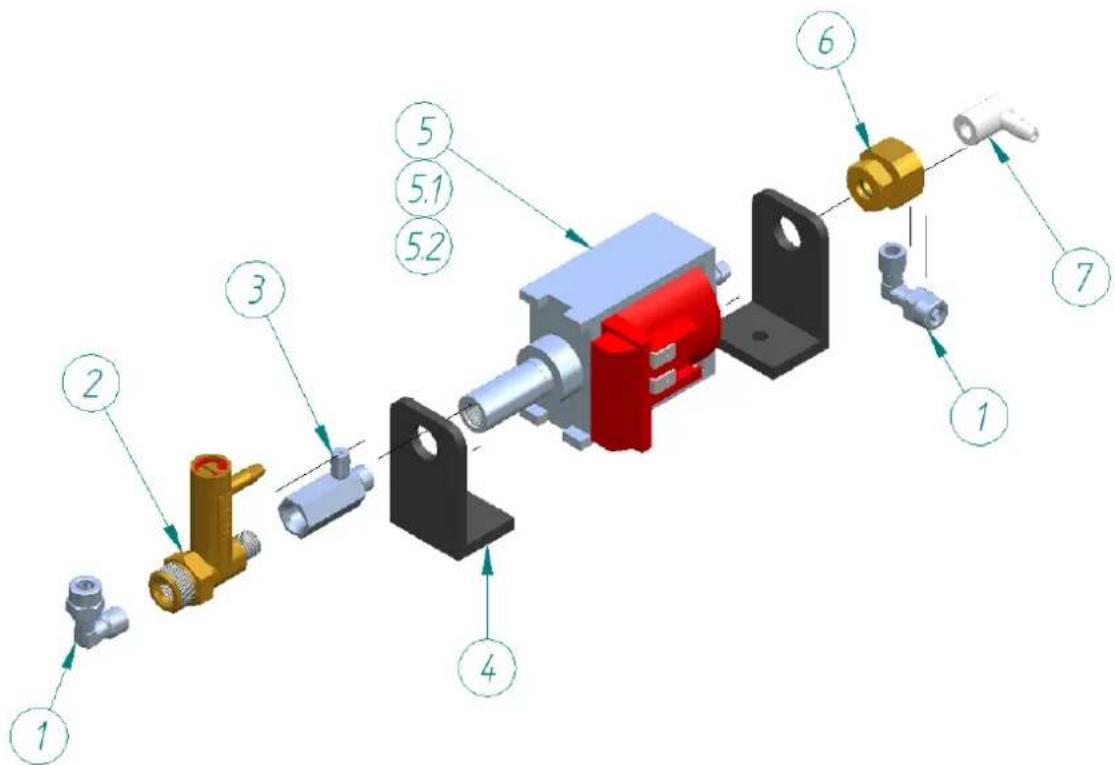

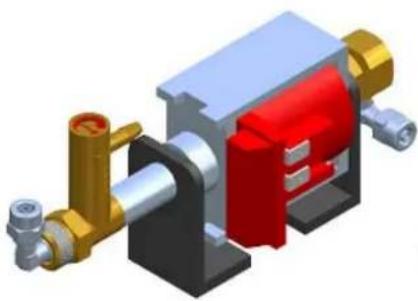

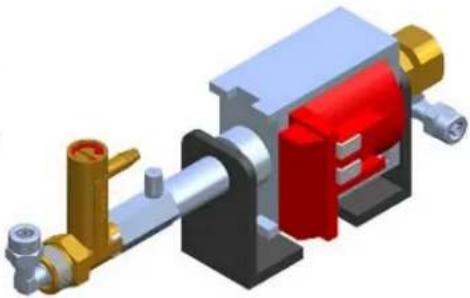

6. Pump diagram

| N° | Description | CodArticle |
| 1 MALE ELBOW 1/8 TUBE 6 PUMP 30400010 | ||
| 2 BYPASS PUMP 30400055 | ||
| 3 AIR RELIEF VALVE 65000215 | ||
| 4 SUPPORT L PUMP OFFICE 30400060 | ||
| 5 PUMP OFFICE 220V 50Hz 60000040 | ||
| 5.1 PUMP OFFICE 220V 60Hz 60000045 | ||
| 5.2 PUMP OFFICE 110V 60Hz 60000047 | ||
| 6 | PUMP NET COUPLING RACCORD | 30400100 |
| 7 | PUMP PIPE OFFICE | 30400070 |

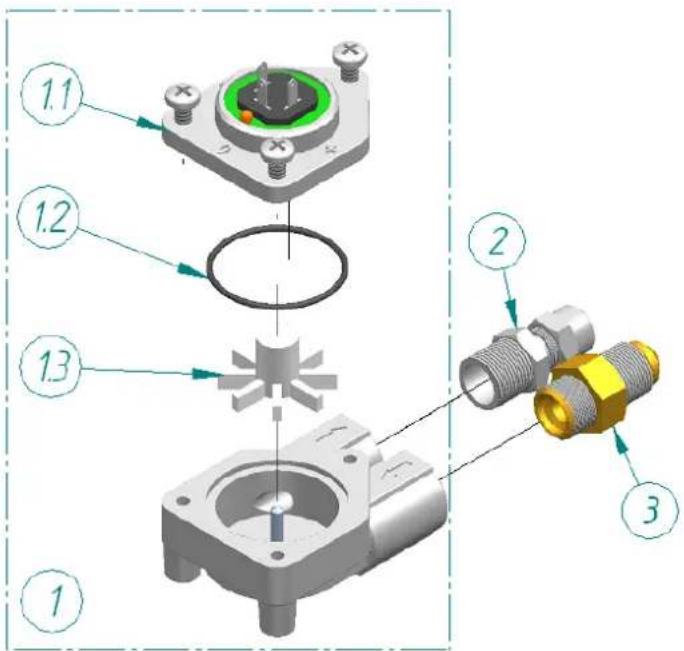

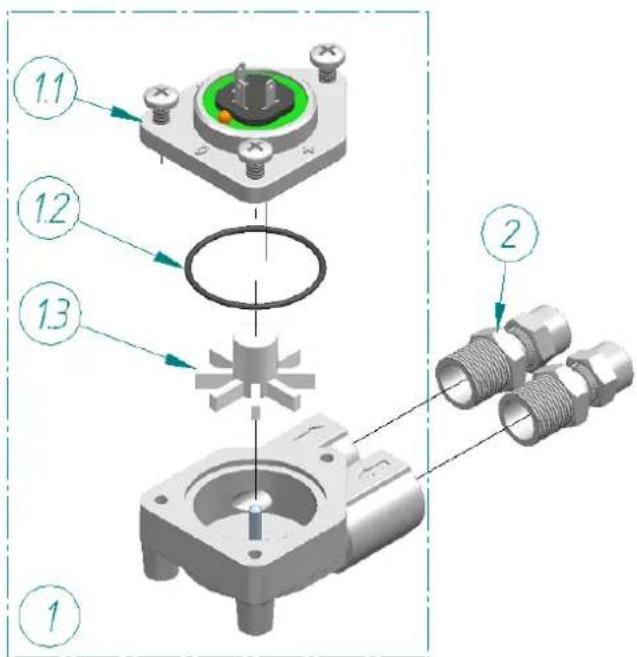

7. Flowmeter diagram

30400070
| Description | CodArticle |
| FLOWMETER OFFICE | 60100060 |
| PUMP PIPE OFFICE | 30400070 |
TANK CONNECTION

NET CONNECTION

NET AND TANK CONNECTION

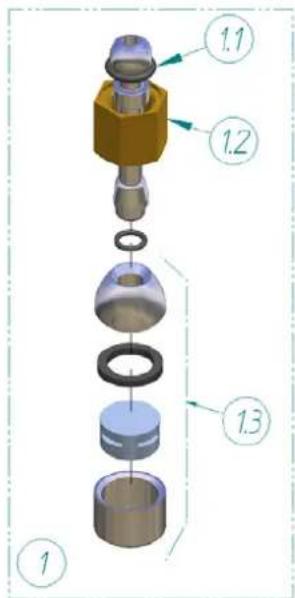

| N° | Description | CodArticle |
| 1 | FLOWMETER. UL/RED BRASS TEF+LED 60100045 | |
| 1.1 | FLOWMETER CAP. UL LATON 60102040 | |
| 1.2 | FLOWMETER CAP GASKET 60102020 | |
| 1.3 | FLOWMETER CATSPAW 60102010 | |
| 2 | STRAIGHT MALE 1/4-TUBE 6 RED/CAR 30400080 | |
| 3 | CONICAL RACCORD 1/4X1/4 ELECTRON 30000510 |

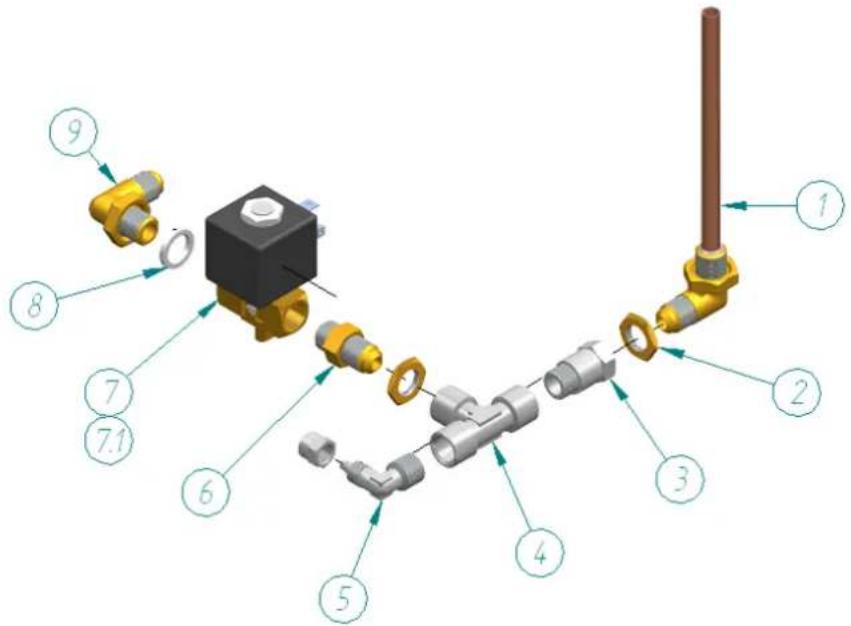

8. Labyrinth diagram

| N° | Description CodArticle | |
| 1 | CONICAL INJECTOR 1/4 30000220 | |
| 2 | HEXAGONAL LOCK NUT 1⁄4 PRESSOSTAT 30100010 | |
| 3 | MALE FEMALE UNION 1/4 (LABYRINTH) 30400120 | |
| 4 | T H-H-H- 1/4 (MINI) 30000000 | |
| 5 | MALE ELBOW 1/4 TUBE 6 BATTERY 30400020 | |
| 6 | CONICAL RACCORD 1/4X1/4 ELECTRON 30000510 | |
| 7 | ELECTROVALVE1/4 PARKER 220V 60000100 | |
| 7.1 | ELECTROVALVE 1/4 PARKER 110V-60Hz | 60000103 |
| 8 | TEFLÓN GASKET 1/4 (13.2X18.2X2.5) | 50010020 |
| 9 | CONICAL ELBOW RACCORD /4X1/4 | 30000215 |

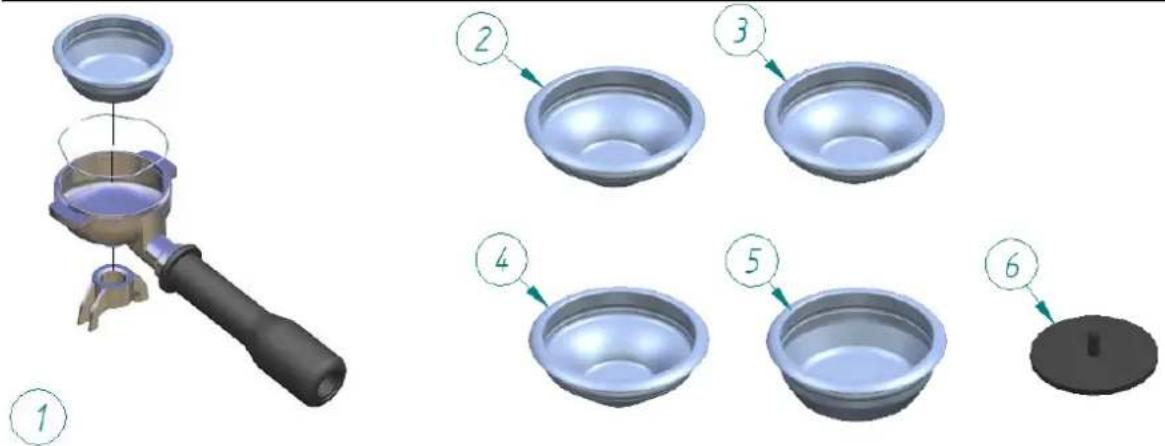

9. Porta-filter diagram

| No | Description | CodArticle |
| 1 | PORTAFILTER 0 V INCLINED | 75003010 |
| 2 | 1CUP FILTER 6gr | 75000059 |
| 3 | 1CUP FILTER 6.5gr | 75000037 |
| 4 | 1CUP FILTER (7GR.) | 75000031 |
| 5 | 2CUPS FILTER (14GR.) | 75000041 |
| 6 | FILTER MEMBRANE 75000000 |

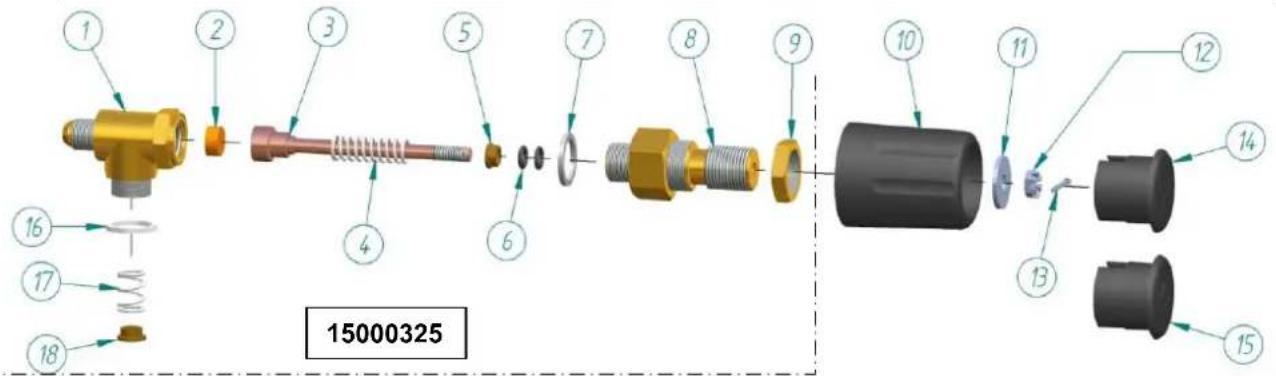

- Steam and Water taps diagram

| N° | Description | CodArticle |
| WATER/STEAM TAP WITHOUT WAND 15000325 | ||
| 1 TAP BODY 30370070 | ||
| 2 | CLOSING | PLUG |
| 3 THREAD TAP AXIS M-6 30370050 | ||
| 4 | SPRING | AXIS |
| 5 BRASS PRESSING CAP AXIS 30370065 | ||
| 6 | TORICA | AXIS |
| 7 | METALOPLASTIC GASKET | 30370030 |
| 8 | TAP RACCORD | |
| 9 | WATER/STEAM TAP NUT FASTENING 30370140 | |
| 10 | TAP NOV W/S WITHOUT RING | 40000015 |
| 11 | WASHER. DIN 440-M6 R-A2 KNOB | 25012521 |
| 12 | SLOTTED NUT M6-DIN979 | 25097960 |
| 13 | WATER/STEAM KNOB PIN | 30370110 |
| 14 | WATER TAP KNOB ANAGRAM | 30370120 |
| 15 | STEAM TAP KNOB ANAGRAM | 30370130 |
| 16 | W/S TAP WAND TEFLÓN GASKET | 50010080 |
| 17 | WATER/STREAM WAND SPRING | 30370076 |
| 18 | PIPE SPRING SOCKET | 30370077 |
30370010

| N° | Description | CodArticle |
| STEAM TAP OFFICE BIG | 15000321G | |
| 1 | TORICA GASKET 12.1X2.7WATER/STEAM WAND | 30370075 |
| 2 | NUT 3/8"-HEX 22 FOR WAND | *70000010 |
| 3 | STEAM WAND RUBBER PROTECTION | 70000035 |
| 4 | STEAMER TEFLÓN GASKET | 30370150 |
| 5 | STEAM CAPPUC. NOZZLE OFFICE 1F | 10200460 |
| 6 | STEAM NOZZLE OFFICE 2F | 10200450 |
| No | Description | CodArticle |
| WATER TAP | 15000330 | |
| 1 | WATER WAND MOD. CLASSIC | 30370080 |
| 1.1 | TORICA GASKET 12.1X2.7 WATER/STEAM WAND | 30370075 |
| 1.2 | NUT3/8"-HEX 22 FOR WAND | *70000010 |
| 1.3 | COMPL. NOZZLE WATER TAP | 30000050 |
11. Hydraulic diagrams
HYDRAULIC DIAGRAM OFFICE CONTROL / PULSER TANK CONNECTION
HYDRAULIC DIAGRAM OFFICE CONTROL / PULSER NETWORK CONNECTION
11. Hydraulic diagrams
HYDRAULIC DIAGRAM OFFICE CONTROL / PULSER NETWORK CONNECTION & TANK
| N° Description | ||
| 1 | BREWING | GROUP |
| 2 COMPLETE WATER TAP | ||
| 3 | COMPLETE | STEAM |
| 4 PRESSOSTAT PIRIS CE | ||
| 5 NON SUCTION VALVE | ||
| 6 THERMOSTAT OFFICE 16 A | ||
| 7 | LEVEL | PROBE |
| 8 OFFICE BOILER 1,5 LITRES | ||
| 9 ELEMENT 1200W-230V OFFICE | ||
| 9.1 ELEMENT 1200/930W-125/110V OFFICE UL | ||
| 10 ELECTROVALVE 1/4 PARKER 220V | ||
| 10.1 ELECTROVALVE 1/4 PARKER 110V-60Hz | ||
| 11 | VIBRATORY | PUMP |
| 12 FLOWMETER | ||
| 13 | DRIP TRAY OFFICE | |
| A | PLASTIC TANK OFFICE H245 3L | |
| B | WATER SOFTENER OFFICE | |
12. Electronic diagrams
OFFICE PULSER TANK

OFFICE CONTROL TANK

| REF. Description REF. Description | ||||
| R.L | AUTOLEVEL | SWITCHBOARD | S.N | LEVEL |
| C.E ELECTRONIC SWITCHBOARD P. PILOT | ||||
| I.G | GENERAL | SWITCH | M. | MOTORPUMP |
| P.E | BREWING BUTTON | E.C | ELECTROVALVE CHARGE | |
| T.S | SAFETY | THERMOSTAT | E.V | ELECTROVALVE |
| P.R | PRESSOSTAT | C.V | FLOWMETER | |
| R.E | ELEMENT | I.S | SAFETY SWITCH | |

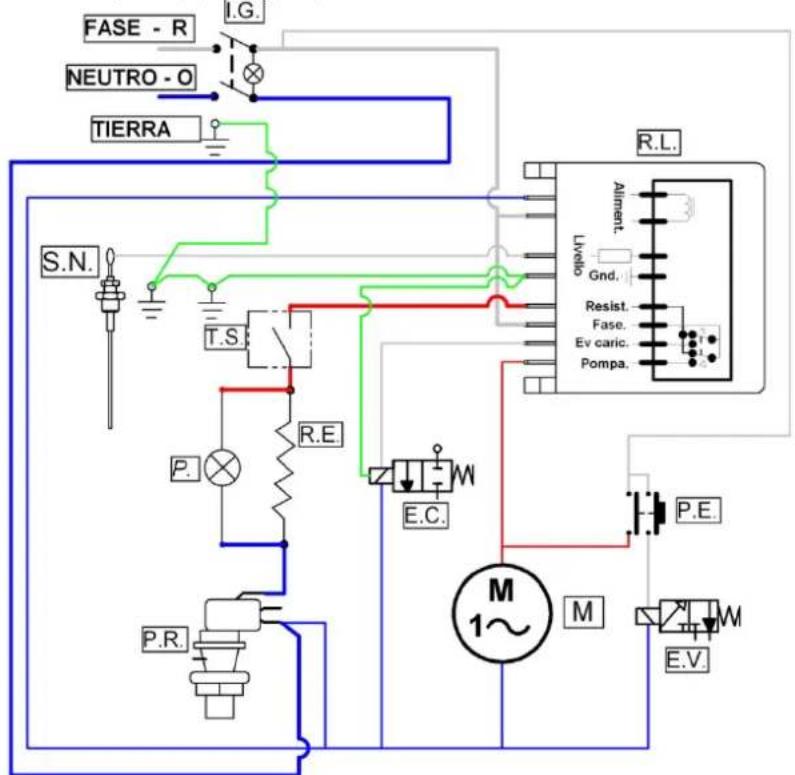

12. Electronic diagrams
OFFICE PULSER NETWORK CONNECTION.

OFFICE CONTROL NETWORK CONNECTION.

| REF. Description REF. Description | ||||
| R.L | AUTOLEVEL | SWITCHBOARD | S.N | LEVEL |
| C.E ELECTRONIC SWITCHBOARD P. PILOT | ||||
| I.G | GENERAL | SWITCH | M. | MOTORPUMI |
| P.E | BREWING BUTTON | E.C | ELECTROVALVE CHARGE | |
| T.S | SAFETY | THERMOSTAT | E.V | ELECTROVALVE |
| P.R PRESSOSTAT C.V FLOWMETER | ||||
| R.E | ELEMENT | |||

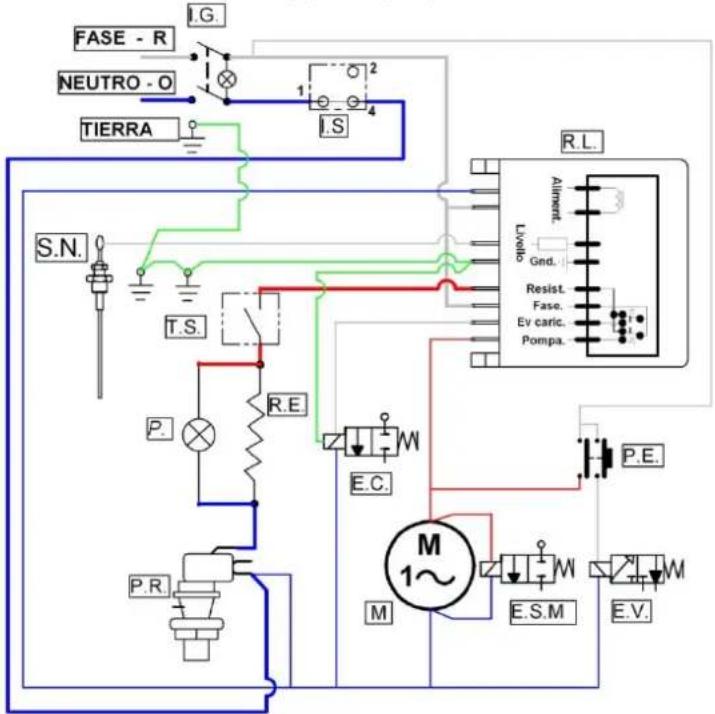

12. Electronic diagrams
OFFICE PULSER TANK AND NETWORK CONNECTION

OFFICE CONTROL TANK AND NETWORK CONNECTION

| REF. Description REF. Description | |||
| R.L | AUTOLEVEL SWITCHBOARD | P. | |
| C.E | ELECTRONIC SWITCHBOARD | M. | MOTORPUMP |
| I.G GENERAL SWITCH E.C ELECTROVALVE CHARGE | |||
| P.E BREWING BUTTON E.V ELECTROVALVE GROUP | |||
| T.S | SAFETY THERMOSTAT | C.V FLOWMETER | |
| P.R | PRESSOSTAT | I.S | SAFETY SWITCH |
| R.E | ELEMENT | E.S.M | SAFETY ELECTROVALVE MIXTE |
| S.N | LEVEL PROBE | ||
13. Electric and electronic devices

tion CodArticle
| EARTH WASHER ST.STEEL 25000003 | |
| LEVEL PROBE 1/4 BRASS 60100040 | |
| SWITCHBOARD LEVEL PROBE CABLE 1D5 60100037 | |
| SWITCHBOARD CABLE OFFICE 60100035 | |

on CodArticle
| ELEMENT PILOT 55 CM 60901001 |

Description CodArticle
| ELECTROVALVE 1/4 PARKER 220 V 60000100 |
| ELECTROVALVE 1/4 PARKER 110V-60Hz 60000103 |

Description CodArticle
| ELECTROVALVE GROUP PARKER 220V | 60000112 |
| ELECTROVALVE GROUP PARKER 110V. | 60000115 |

| Description | CodArticle |
| PRESSOSTAT PIRIS CE | 60000008 |

| Description | CodArticle |
| LEVEL REGULATOR SR 240V | 60100101 |
| LEVEL REGULATOR SR 115 V | 60100106 |

60100402 / 60100404

*70000184

60102012
| Description | CodArticle |
| SWITCHBOARD 1d5 OVAL 220V WITH PROBE | 60100402 |
| SWITCHBOARD 1d5 OVAL 115V WITH PROBE | 60100404 |
| SWICHBOARD LABEL 1d5 CARBON | *70000184 |
| SWITCHBOARD FRONT 1D5 OVAL HOLES 60102012 | |
| SWITCHBOARD REAR BOX 1D5 BLACK | 60102004 |
13. Electric and electronic devices


Description CodArticle Description CodA
RED LIGHT SQUARE SWITCH 60900035 BLACK SWITCH 60900043
ticle


Description CodArticle Description CodA
MINISWITCH OFFICE 60900030
ticle
ELECTROVALVE SPRING 55000040
ELEMENT 1200W-230V OFFICE 38012000
ELEMENT 1200/930W-125/110V OFFICE UL 38012001
AUTOMATIC WATER SOFTENER 4 LTS. 01000004
AUTOOM. WATER SOFTENER 4 Lts. 110V 01000004E
EXPOBAR®
FOR SERVICE
Please contact your distributor
Your distributor
CREM INTERNATIONAL SPAIN S.L.U.
C/ Comerç n° 4 – Pol. Ind. Alcodar – Gandía ( Valencia – Spain )
Tel: +34 96 287 88 75, Fax: +34 96 287 88 39
E-mail: info.es@creminternational.com www.creminternational.com
Art. n° 00000000
