USER MANUAL ZDI101 ZANUSSI

Vervang de zekering. • De uitgestelde start is ingesteld. Annuleer de uitgestelde start om het programma onmiddellijk te starten.

Sluit het apparaat aan na de controle. Het programma gaat verder vanaf het punt dat het was onderbroken. Als de storing zich opnieuw voordoet, neemt u contact op met de service-afdeling.

• N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez votre service après vente. Exigez des pièces d'origine.

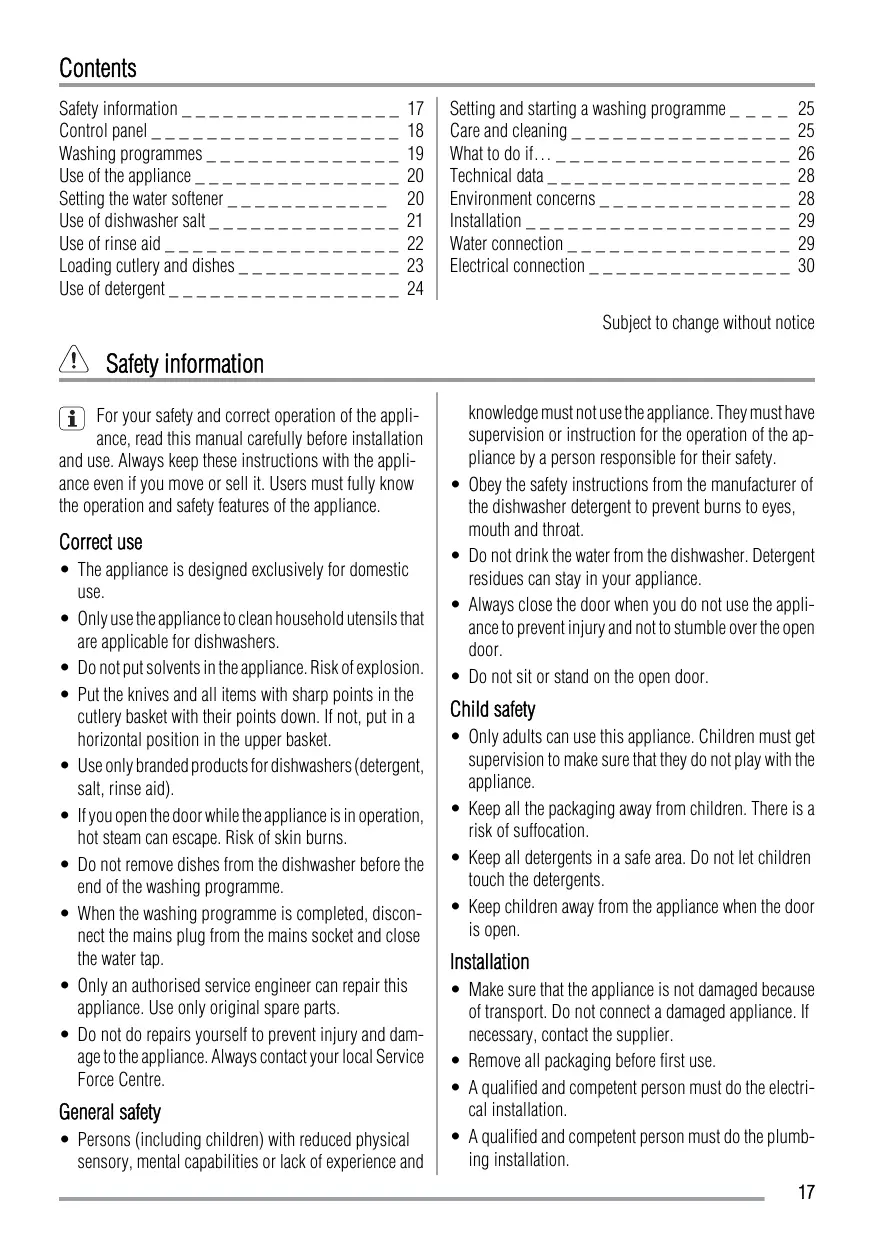

Utilisation réglementaire

• N'utilisez pas de solvants dans votre appareil. Ceuxci pourraient provoquer une explosion ! • Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontale dans le panier supérieur. • N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle. • Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures ! • Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage. • Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau. • Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser.

Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité. • Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge. • Ne buvez pas l'eau du lave-vaisselle. Des résidus de produit de lavage peuvent rester dans l'appareil. • Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle. • Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil. • Rangez les emballages hors de la portée des enfants. Ils présentent un risque de suffocation. • Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.

• Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur. • Déballez l'appareil avant de l'utiliser pour la première fois. • Une personne compétente et qualifiée doit prendre en charge l'installation électrique. • Une personne compétente et qualifiée doit prendre en charge le travail de plomberie. • Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.

• N'utilisez pas l'appareil :

– si le câble secteur ou les tuyaux d'eau sont endommagés, – si le bandeau de commande, le plan de travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de l'appareil. Contactez le service après-vente de votre magasin vendeur. • Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques. Avertissement Respectez scrupuleusement les consignes données pour les branchements électriques et le raccordement de l'eau.

Le voyant s'allume quand la phase de séchage est en cours.

• Une alarme se déclenche en cas d'anomalie de fonctionnement.

L'option Demi-charge n'est pas proposée pour tous les programmes de lavage. Reportez-vous au chapitre "Programmes de lavage". • Chargez la vaisselle dans les deux paniers (inférieur et supérieur). • Réduisez le dosage de produit de lavage lorsque vous utilisez la touche Demi-charge. • Appuyez sur la touche Demi-charge pour sélectionner l'option. – Le voyant correspondant s'allume, lorsque l'option Demi-charge peut être sélectionnée. Lorsque la touche Demi-charge est sélectionnée, la

durée du lavage et la consommation d'eau et d'énergie sont réduites.

Sélecteur de programme et voyant Marche/Arrêt

• Pour sélectionner un programme de lavage, tournez le sélecteur de programme vers la droite ou la gauche. L'indicateur de programme du sélecteur doit correspondre à l'un des programmes de lavage sur le bandeau de commande. – Le voyant Marche/Arrêt s'allume (position MARCHE). • Pour mettre l'appareil à l'arrêt, tournez le sélecteur de programme jusqu'à ce que l'indicateur de programme corresponde au voyant Marche/Arrêt. – Le voyant Marche/Arrêt s'éteint (position ARRET).

Programmes de lavage

Programmes de lavage Programme

Ce programme n'utilise pas de produit dans la journée) de lavage).

1) Lorsque l'option Demi-charge est sélectionnée, le prélavage est exclu. N'utilisez pas de produit de lavage pour le prélavage.

2) Programme de lavage quotidien parfait pour un lave-vaisselle partiellement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner. 3) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests. 4) Lorsque l'option Demi-charge est sélectionnée, la durée du lavage est réduite.

Valeurs de consommation

(en minutes) de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.

Utilisation de l'appareil

Consultez les instructions suivantes pour chaque étape de la procédure : 1. Vérifiez que le niveau de l'adoucisseur d'eau est adapté à la dureté de l'eau de votre région. Le cas échéant, réglez l'adoucisseur. 2. Remplissez le réservoir à sel. 3. Remplissez le distributeur de liquide de rinçage. 4. Placez les plats et les couverts dans le lave-vaisselle.

5. Sélectionnez le programme de lavage qui convient au type de vaisselle et au niveau de salissure.

6. Remplissez le distributeur de produit de lavage. 7. Démarrez le programme de lavage. Si vous utilisez des pastilles, consultez le chapitre "Utilisation du produit de lavage.

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil. La dureté de l'eau est mesurée par échelles équivalentes : • °dH allemand. • °TH français.

• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).

Réglage de la dureté de l'eau

– Le voyant de fin de cycle clignote simultanément pour indiquer le niveau de l'adoucisseur. Exemple : 5 clignotements, pause, 5 clignotements, pause, etc. = niveau 5 3. Chaque pression de la touche Départ/Annulation détermine le niveau suivant. Le voyant Fin vous indique le nouveau niveau. 4. Tournez le sélecteur de programme sur la position Arrêt pour mémoriser l'opération.

L'adoucisseur est réglé d'usine sur le niveau 5.

Utilisation du sel régénérant

Attention Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lavevaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

Versez 1 litre d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois).

Attention N'utilisez que des liquides de rinçage spécifiques pour lave-vaisselle.

Pour remplir le distributeur de liquide de rinçage, procédez comme suit :

36 Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doit pas être lavé au lave-vaisselle. • Avant de charger la vaisselle, veillez à : – Enlever tous les restes d'aliments. – Laisser tremper les casseroles au fond desquelles adhèrent des restes d'aliments brûlés ou attachés. • Lorsque vous chargez la vaisselle et les couverts : – Chargez les articles creux tels que tasses, verres et casseroles, etc. en les retournant. – Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé. – Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent. – Assurez-vous que les couverts et la vaisselle ne recouvrent pas d'autres ustensiles. – Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent. – Placez les petites pièces dans le panier à couverts.

• La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier.

• Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent se retourner. Attention Assurez-vous que la vaisselle et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage. Avertissement Fermez toujours la porte après avoir chargé ou déchargé l'appareil. Une porte ouverte est source de danger.

Les assiettes ne doivent pas être placées dans les trois premières sections situées à l'avant du panier.

Vérifiez que les assiettes sont inclinées vers l'avant.

Réglage de la hauteur du panier supérieur

Si vous placez des plats de grande dimension dans le panier inférieur, verrouillez d'abord le panier supérieur dans sa position la plus haute.

Placez les plats et les grands couvercles autour du panier inférieur.

4. Replacez les butées avant (A) dans leur position d'origine.

Attention Si le panier est en position haute, ne placez pas de tasses sur les supports pour tasses.

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle. 38

Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant. • Les consignes de stockage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

• de sel régénérant. Ils peuvent contenir d'autres substances selon le type de pastille utilisé. Si vous utilisez des produits de lavage en pastille, procédez comme suit : 1. Vérifiez que ces produits de lavage sont appropriés au degré de dureté de l'eau d'alimentation. Consultez à cet effet les instructions du fabricant. 2. Réglez le niveau le plus bas de la dureté de l'eau et du produit de rinçage.

Il n'est pas nécessaire de remplir le réservoir de sel et le distributeur de liquide de rinçage.

Si les résultats de séchage ne sont pas satisfaisants, procédez comme suit :

1. Remplissez le distributeur de liquide de rinçage. 2. Réglez le dosage du liquide de rinçage sur le niveau 2.

Ces produits combinent les fonctions :

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Approvisionnez de nouveau le réservoir de sel et le distributeur de liquide de rinçage. 2. Réglez la position maximale du degré de dureté de l'eau. 3. Effectuez un programme normal sans charger l'appareil. 4. Réglez ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau". 5. Réglez le dosage du liquide de rinçage. Le produit de lavage se dissout avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Sélection et départ d'un programme de lavage

Pour sélectionner et lancer un programme de lavage, procédez comme suit : 1. Fermez la porte.

2. Tournez le sélecteur pour choisir votre programme.

Reportez-vous au chapitre "Programmes de lavage". – Le voyant Marche/Arrêt s'allume.

– Le voyant de phase du programme correspondant clignote.

3. Appuyez sur la touche Départ/Annulation. – Le programme démarre automatiquement. – Le voyant Départ/Annulation s'allume. – Au moment du démarrage du programme, seul le voyant de la phase en cours reste allumé. Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme. Avertissement Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire. Attention Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Annulation d'un programme

• Appuyez sur la touche Départ/Annulation et maintenez-la appuyée pendant environ 5 secondes. – Le voyant Départ/Annulation s'éteint. – Les voyants de phase clignotent. Le programme est annulé. À ce stade, vous pouvez procéder comme suit : 1. Mettez l'appareil à l'arrêt. 2. Sélectionnez un autre programme de lavage.

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage.

Interruption d'un programme

Ouvrez la porte. • Le programme s'arrête. Fermez la porte. • Le programme reprend à partir du moment de l'interruption.

Fin d'un programme de lavage

Mettez l'appareil à l'arrêt de la façon suivante : • L'appareil s'arrête automatiquement. • Le voyant Fin s'allume. Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle. Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.

Déchargement du lave-vaisselle

• Déchargez d'abord le panier inférieur, puis le panier supérieur. • Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

Entretien et nettoyage

Avertissement Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

Nettoyage des filtres

Important N'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

Réinstallez le filtre plat (A) dans le fond de la cuve.

Veillez à ce qu'il soit bien installé sous les deux rails (D).

Mettez le système de filtrage en place. Bloquezles en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée. Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide d'un cure-dent.

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylène etc.

Précautions en cas de gel

Attention N'installez pas l'appareil dans une pièce où la température descend au-dessous de 0 °C. Le fabricant n'est pas responsable des dommages encourus à cause du gel. Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-la.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou ne s'arrête pas. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et

peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service après-vente.

Si l'anomalie persiste, contactez le Service après-vente.

Code d'erreur et anomalie de fonctionnement

Ouvrez le robinet d'arrivée d'eau. Le lave-vaisselle n'est pas approvisionné • Le filtre situé dans le tuyau d'arrivée d'eau est bouché. en eau Nettoyez le filtre. • Le tuyau d'arrivée d'eau n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement. • le voyant Départ/Annulation clignote de façon continue • 2 clignotements du voyant de fin de cycle Le lave-vaisselle ne vidange pas

• Le robinet de l'évier est bouché.

Nettoyez le robinet de l'évier. • Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.

• le voyant Départ/Annulation clignote

• Fermez le robinet d'arrivée d'eau et contactez le service après-vente. de façon continue • 3 clignotements du voyant de fin de cycle Le système de sécurité anti-débordement s'est déclenché Le programme ne démarre pas

• La porte de l'appareil n'est pas fermée.

Fermez la porte. • La prise du câble d'alimentation électrique de l'appareil n'est pas branchée. Insérez la fiche dans la prise secteur. • Le fusible a grillé dans la boîte à fusibles. Remplacez le fusible. • La fonction Départ différé est sélectionnée. Annulez le Départ différé pour démarrer le programme immédiatement.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu. Si l'anomalie se reproduit, contactez le service après-vente.

Les informations suivantes sont nécessaires pour une aide rapide et adaptée : • Modèle (Mod.) • Référence produit (PNC)

Description du modèle :

Référence du produit : Numéro de série :

Les résultats de lavage sont insatisfaisants

La vaisselle n'est pas propre

• Vous n'avez pas sélectionné le programme approprié.

• La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers. • La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée. • Les filtres sont encrassés ou mal installés. • La quantité de détergent est insuffisante ou le distributeur de détergent n'a pas été approvisionné.

Des dépôts de tartre sont présents • Le compartiment de sel est vide. sur la vaisselle

• Le niveau de l'adoucisseur d'eau est mal réglé. • Le bouchon du compartiment de sel n'est pas vissé correctement. La vaisselle est mouillée et terne

• Vous n'avez pas utilisé de liquide de rinçage.

• Le distributeur de liquide de rinçage est vide.

Les verres et la vaisselle présen- • Réduisez le dosage du liquide de rinçage. tent des rayures, des taches blanches ou un film bleuâtre

Des gouttes d'eau ont séché sur les verres et la vaisselle

• Augmentez le dosage du liquide de rinçage.

• Il se peut que le détergent en soit la cause.

Caractéristiques techniques

Il doit être remis au point de collecte dédié à cet effet

(collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre

sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE<, >PS<, etc. Veuillez jeter les ma43

tériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement Pour mettre l'appareil au rebut, procédez de la manière suivante : • Débranchez l'appareil.

• Coupez le câble secteur et la prise ; jetez-les.

• Eliminez le verrou de la porte. Ainsi, les enfants ne peuvent pas s'enfermer dans l'appareil et mettre leur vie en danger.

Avertissement Avant toute intervention sur le lavevaisselle, il est nécessaire de débrancher l'appareil. Important Respectez les instructions fournies lors de : • La mise en place de la machine. • L'installation du panneau de façade. • Le branchement à l'arrivée et à l'évacuation d'eau. Installation sous un plan de travail ou un évier Si une réparation est nécessaire, l'appareil doit rester facilement accessible au technicien. Placez l'appareil à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau. Outre les ouvertures prévues pour le passage des tuyaux d'alimentation d'eau, de vidange et du câble d'alimentation, aucune autre ouverture de ventilation du lave-vaisselle n'est requise. Le lave-vaisselle incorpore des pieds permettant le réglage en hauteur de l'appareil.

Lors de l'encastrement de l'appareil dans le meuble, veillez à ce que le tuyau d'arrivée d'eau, le tuyau de vidange et le câble d'alimentation ne soient ni entortillés, ni pliés, ni écrasés.

Veillez à ce que l'élément sous lequel l'appareil est logé soit correctement fixé à une structure fixe (éléments de meubles de cuisine adjacents, murs).

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

Raccordement à l'arrivée d'eau

Tuyau d'arrivée d'eau Branchez l'appareil à une arrivée d'eau chaude (max. 60°) ou d'eau froide. Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique. Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4". Attention N'utilisez pas des tuyaux provenant d'anciens appareils. La pression de l'eau doit se situer dans les limites indiquées (reportez-vous au chapitre "Caractéristiques techniques"). Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître la pression d'alimentation moyenne de votre région. 44

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrasé ou enchevêtré.

Orientez le tuyau d'arrivée d'eau vers la gauche ou la droite, selon vos besoins. Fixez correctement le contreécrou pour éviter toute fuite d'eau. Attention Ne raccordez pas l'appareil au moyen de tuyaux neufs ou de tuyaux ayant peu servi. Faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Tuyau d'arrivée d'eau avec soupape de sûreté

Le tuyau d'arrivée d'eau est à double paroi et contient un câble et une soupape de sûreté. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de sûreté interrompt l'écoulement de l'eau.

Avertissement Tension dangereuse

Faites attention au moment d'installer le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau. • Si le tuyau d'arrivée d'eau ou la soupape de sûreté est endommagé, débranchez immédiatement le câble d'alimentation électrique de la prise murale. • Le remplacement du tuyau d'arrivée d'eau avec soupape de sécurité relève de la compétence exclusive du service après vente.

Attention Vérifiez l'étanchéité des raccords.

Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale. Utilisez toujours une prise à l'épreuve des chocs.

N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent un risque d'incendie.

Ne remplacez pas le câble secteur vous-même. Contactez le service après-vente de votre magasin vendeur. Assurez-vous que la prise est accessible après l'installation. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise.
