USER MANUAL OKSOL SMART ORKLI
3. Place the OKSOL unit on top of the structure: LE

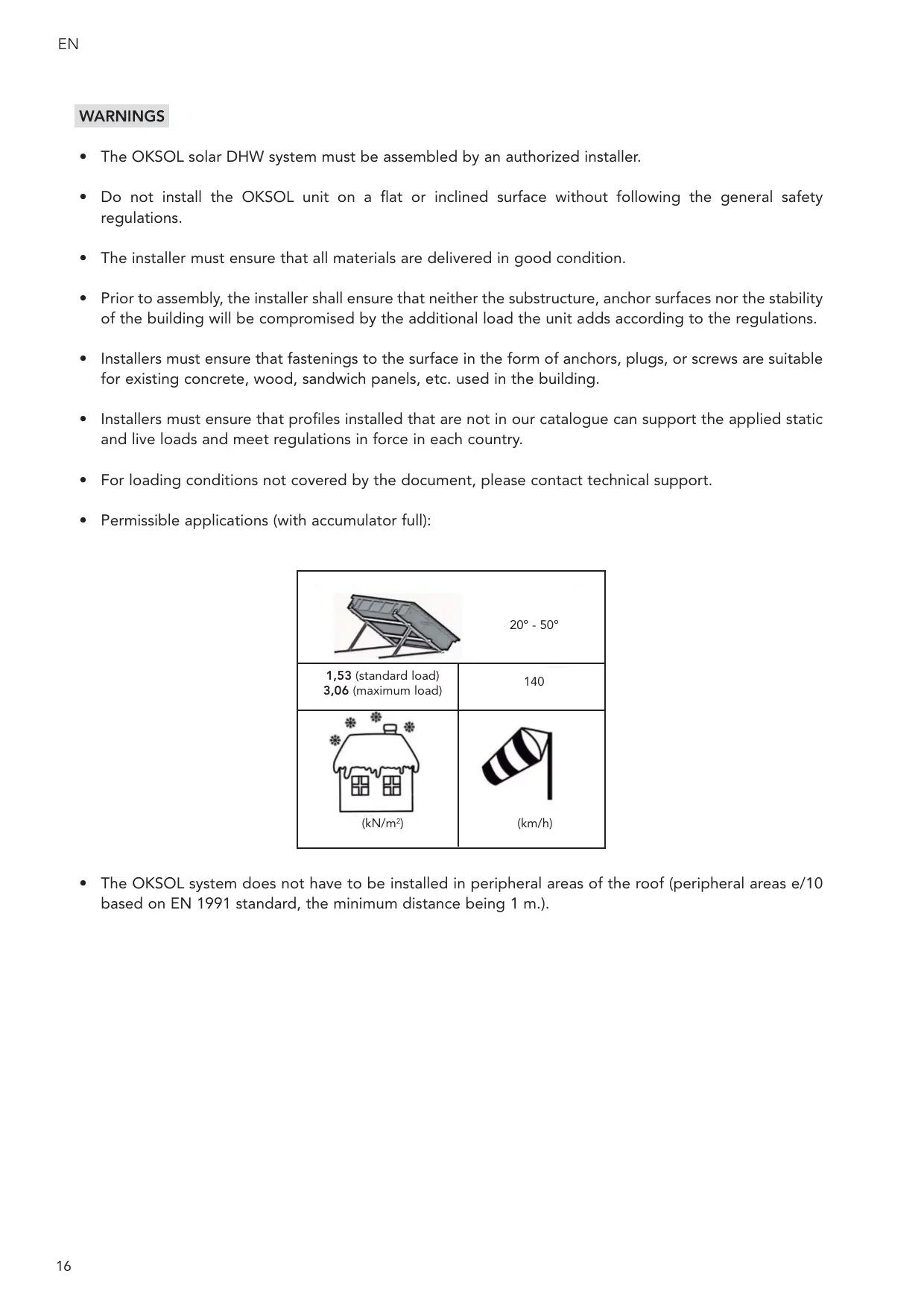

Il faut s'assurer que la sous-structure ou les surfaces d'ancrage ainsi que la statique du bâtiment résistent
aux charges supplémentaires qui en découlent conformément à la norme EN 1991 (ou aux directives spécifiques au pays en vigueur).
Il faut s'assurer que les fixations de surface (ancres, chevilles ou vis) sont adaptées au matériau de construction respectif (béton, bois, panneaux sandwichs, etc.), conformément à la norme EN 1991 (ou
aux directives spécifiques au pays en vigueur).
Il faut s'assurer que les profilés hors catalogue qui sont installés résistent aux charges et contraintes appliquées conformément à la norme EN 1991 (ou aux directives spécifiques au pays en vigueur).
Four les conditions de chargement non couvertes par le document, veuillez consulter le service d'assistance technique.
Applications autorisées (avec une batterie pleine) conformément aux normes EN 1991-1-3 et EN 1991-1-4 :
Les trous des profilés en acier sont identifiés pour faciliter cette opération d'assemblage.
+ inclinaison à 20° :
+ inclinaison à 30° :
Fixez la base de support au sol :
La structure de support permet de monter l'OKSOL selon des inclinaisons de 20°, 30°, 40° et 50°, en fonction de la position d'ancrage choisie à cette étape pour les profilés de support arrière.
Dans cette étape, il est recommandé de prémonter les vis sans les serrer, afin que les profilés puissent tourner.
Détail de l'assemblage sur des entretoises intermédiaires :
correspondant à l'inclinaison souhaitée (dans ce cas 20°) :
Vérification de la mise à niveau :
