USER MANUAL Xtender XTM STUDER

quick guide xtender xtm

See more about our warranty conditions on our website studer-innotec.com/studer-care

designed and manufactured by studer in Switzerland

Introduction

EN Congratulations!

You are about to install and use a high-end equipment that will play a central role in the energy management of your battery-based system. The xtender is an smart battery inverter/charger with advanced functions. This xtender has been designed, manufactured, assembled and tested in our factory in Switzerland.

FR Félicitations!

Vous vous préparez à installer et à utiliser un appareil haute-gamme qui jouera un rôle central dans la gestion d'énergie de votre système avec stockage. L'xtender est un onduleur / chargeur de batterie intelligent doté de fonctions avancées. Ce xtender a été conçu, fabriqué, assemblé et testé dans notre usine en Suisse.

DE Herzlichen Glückwunsch!

Wir freuen uns, dass Sie sich für eines High-Tech-Gerät entschieden haben, welches bei der Energie-management Ihrer Anlage entscheidende Rolle spielen wird. Der xtender ist ein intelligenter Wechselrichter / Batterielader mit erweiterten Funktionen. Dieser xtender wurde in unserem Werk in der Schweiz entwickelt, hergestellt, montiert und getestet.

ES ¡Enhorabuena!

Está a punto de instalar y de utilizar un equipo de alta gama que desempeñará una función esencial en la gestión de energía de su sistema con almacenamiento. El xtender es un inversor / cargador de batería inteligente con funciones avanzadas. Este xtender ha sido diseñado, fabricado, ensamblado y probado en nuestra fábrica en Suiza.

General Information

EN Exclusion of liability

Studer disclaims all responsibility and liability for damage, costs or losses resulting from an installation that does not comply with the instructions, a faulty operation or inadequate maintenance. The use of studer equipment is in any case under the responsibility of the customer.

Read carefully the safety and operation instructions / Installation must be entrusted to qualified personnel / Check the user manual online / Need help?

FR Exclusion de la responsabilité

Studer décline toute responsabilité pour les dommages, les coûts ou les pertes résultant d'une installation non conforme aux prescriptions, d'un fonctionnement défectueux, ou d'un entretien déficient. L'utilisation des appareils studer relève dans tous les cas de la responsabilité du client.

Lisez attentivement les instructions de sécurité et d'utilisation / L'installation doit être confiée à du personnel qualifié / Consultez le manuel d'utilisation en ligne / Besoin d'aide ?

DE Haftungsausschluss

Studer übernimmt keinerlei Verantwortung und Haftung für Schäden, Kosten oder Verluste, die sich aus unsachgemäßer Installation, unsachgemäßem Betrieb sowie fehlerhafter Wartung ergeben oder in irgendeiner Art und Weise damit zusammenhängen. Der Einsatz und Betrieb der studer-Geräte obliegt in jedem Fall der Verantwortung des Kunden.

Lesen Sie die Sicherheits- und Betriebsanweisungen sorgfältig durch / Die Installation muss qualifiziertem Personal anvertraut werden / Überprüfen Sie die Bedienungsanleitung online / Brauchen Sie Hilfe?

ES Exclusión de responsabilidad

Studer declina cualquier responsabilidad por los daños, costes o pérdidas resultantes de una instalación no conforme con las recomendaciones, de un funcionamiento efectuoso o de un mantenimiento deficiente. El uso de equipos de studer es en cualquier caso responsabilidad del cliente.

Lea atentamente las instrucciones de seguridad y funcionamiento / La instalación debe confiarse a personal cualificado / Consulte el manual de usuario en línea / ¿Necesitas ayuda?

rcc 02/03

Configuration, display, datalogger

vario

Solar charge controller

bsp

Advanced battery processor (lead-acid)

xcom LAN/GSM

Remote monitoring (Portal & App)

bts 01

Temperature sensor

xtender

Battery inverter/charger

xcom CAN

Communication with lithium BMS

xcom 232i/CAN/485i

Communication bridges (openstuder)

rcm 10

Remote control module

Mounting and installation

Storage and content

Mounting place

The batteries should only be installed by qualified personnel.

Fixing and dimensions

EN The device must be installed in accordance with local standards and regulations in force.
FR L'appareil doit être installé conformément aux normes et réglementations locales en vigueur.
DE Das Gerät muss gemäß den geltenden örtlichen Normen und Vorschriften installiert werden.
ES El dispositivo debe instalarse de acuerdo con las normas y regulaciones locales vigentes.

*Bat+ connection (provided)

Battery connection

• 70mm² cable M8, 10Nm xtm 1500-12 xtm 2000-12 xtm 3500-24
• 50mm² cable M8, 10Nm xtm 2400-24 xtm 4000-48
• 35mm² cable M8, 10Nm xtm 2600-48

BAT+, M8

BAT-, M10

Protection device (battery side)*

• 150A xtm 2600-48 / 200A xtm 2400-24 xtm 4000-48
• 250A xtm 1500-12 / 300A xtm 2000-12 xtm 3500-24
*Internal fuse provided on bat+, recommended external fuse

Lithium batteries communication BMS CAN

AC in connection

- Up to 3x10mm ² cable, 1.6Nm Protection device AC 50Aac, circuit breaker type B Overvoltage protection, SPD

AC out connection

- Up to 3 × 10 mm² cable, 1.6Nm

Protection device to protect cables

Up to 56Aac, circuit breaker type B

Protection device to protect people

Up to 56Aac, RCCB/RCD, check earth scheme

Overvoltage protection, SPD

* Check xcom CAN manual

Multi units and power up

Up to 9 Xtenders in the same communication bus

Display

Display system

Configuring the xtender

rcc 02/03

Basic settings

Multi units

3 phase and parallel combination

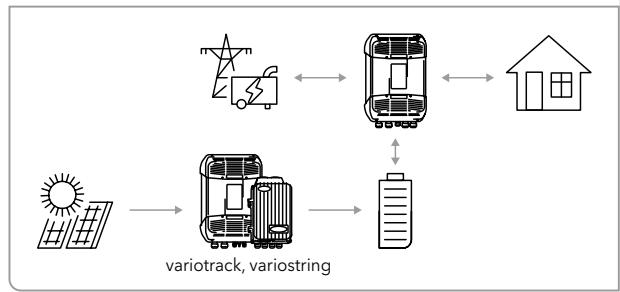

Solar priority for self consumption In combination with a vario

Technical data

IP 20

Protection Class I

CE

	xtm1500-12	xtm2000-12	xtm2400-24	xtm2600-48	xtm3500-24	xtm4000-48
Batt nominal voltage	12Vdc	12Vdc	24Vdc	48Vdc	24Vdc	48Vdc
Batt charge current	70Adc	100Adc	55Adc	30Adc	90Adc	50Adc
Batt min-max voltage	9.5-17Vdc	9.5-17Vdc	19-34Vdc	38-68Vdc	19-34Vdc	38-68Vdc

AC input voltage 230V (150-265V) *120V (50-140V)

AC input max current 50A

Continuos Power	1500VA	2000VA	2000VA	2000VA	3000VA	3500VA
Power 30min	1500VA	2000VA	2400VA	2600VA	3500VA	4000VA
Power 5sec	3.4kVA	4.8kVA	6kVA	6.5kVA	9kVA	10.5kVA
AC output voltage	230V (150-245V) / *120V (50-140V)
AC output frequency	45-65Hz (configurable)
AC output max current	56A

Maintenance and recycling

EN Maintenance and recycling

Except for the periodic check of the connections (tightening, general condition), the xtender does not require any particular maintenance. To dispose of this product, please use the service for the collection of electrical waste and observe all obligations in force in the place of purchase.

FR Entretien et recyclage

À l'exception du contrôle périodique des branchements (serrage, état général), le xtender ne nécessite pas d'entretien particulier. Pour vous débarrasser de ce produit, veuillez utiliser les services de collecte des déchets électriques et observer toutes les obligations en vigueur selon le lieu d'achat.

DE Wartung und Recycling

Abgesehen von der regelmäßigen Kontrolle der Anschlüsse (Fixierung, allgemeiner Zustand) bedarf der xtender keinerlei besonderer Wartungsarbeiten. Beachten Sie bei der Entsorgung dieses Gerätes die geltenden örtlichen Vorschriften und nutzen Sie die Sammeldienste/-stellen für Elektro-/Elektronik-Altgeräte.

ES Mantenimiento y reciclaje

A excepción del control periódico de las conexiones (apriete, estado general), el xtender no requiere un mantenimiento particular. Para la eliminación del producto, acuda a los servicios de recogida de residuos eléctricos y cumpla todas las obligaciones vigentes en el lugar de compra.

Serial Number:

Installed by:

Date:

Signature:

Call our specialists [phone] or visit studer-innotec.com/support

Studer Innotec SA

rue des Casernes 57

1950 Sion, Switzerland

[e-mail]
