Product Type	Motor Alternation Relay
Model	MCR048
Brand	Vemer
Enclosure	4 DIN modules, grey RAL-7035, self-extinguishing V0
Protection Rating	IP20 (IP51 when installed in electrical panel)
Power Supply (Model MCR048)	24/48 V AC (-15% ÷ +10%), 50/60 Hz
Power Consumption	3.5 VA (2.5 W)
Output Contacts	2 relays, each SPDT, 8 A / 250 V AC, max 2000 VA resistive
Indicators	Green LED for power, Red LEDs for relay 1 and relay 2 activation
Operating Temperature	-5°C to +50°C
Storage Temperature	-10°C to +70°C
Humidity	20% to 90% non-condensing
Terminals	Screw terminals, 6 mm² capacity
Mounting	DIN rail (EN 60715)
Main Functions	Alternating control of two motors; alternate/simultaneous control; cascade control with multiple relays
Operating Principle	Alternates motor start commands each time the primary input contact (P1/G1) is closed by an external controller
Inputs	Primary contact (P1/G1) and secondary contact (P2/G2) for alternate/simultaneous mode
Safety Compliance	Overvoltage category III, pollution degree 2, IEC EN 61010-1
EMC Compliance	IEC EN 61000-6-2, IEC EN 61000-6-4
Directives	2006/95/EC (Low Voltage), 2004/108/EC (EMC)

Frequently Asked Questions - MCR048 Vemer

What is the purpose of the Vemer MCR048 relay?

The MCR048 is a motor alternation relay designed to balance wear on two motors (e.g., pumps, compressors) by alternating their operation each time a control contact (e.g., pressure switch) closes.

What is the power supply voltage for the MCR048 model?

The MCR048 operates on 24/48 V AC (-15% to +10%), 50/60 Hz. Other models (MCR230, MCR400) are available for higher voltages.

How does the alternating control of two motors work?

Using only the primary contact (P1/G1), each closure triggers one motor to start, alternating between motor 1 and motor 2. This ensures equal usage over time.

Can I control two motors simultaneously for extra capacity?

Yes. By using both primary (P1/G1) and secondary (P2/G2) contacts, you can achieve alternate/simultaneous control: the second motor starts when the secondary contact closes, providing boost capacity.

Is it possible to control more than two motors with one relay?

No. For three or more motors, you can connect multiple MCR relays in cascade configuration to alternate and coordinate starting sequence.

What do the LED indicators mean?

The green LED indicates power is present. The red LEDs indicate which relay (motor) is currently activated: red for relay 1 and red for relay 2.

What are the safety precautions for installation?

The relay must be installed by a competent person. The electrical panel must have a switch and overcurrent protection. The device is intended for overvoltage category III and pollution degree 2 environments.

What is the maximum load per relay contact?

Each relay has a SPDT contact rated 8 A / 250 V AC, with a maximum switching power of 2000 VA for resistive loads.

Does the MCR048 work with single-phase motors?

Yes, it can control single-phase motors as long as the load does not exceed the contact rating (8 A). The relay switches the motor’s power line.

How is the MCR048 wired?

The relay has screw terminals (6 mm²) for power supply and motor connections. The primary and secondary contacts (P1/G1, P2/G2) are connected to external controllers (e.g., pressure switches). Refer to the connection diagram in the manual.

USER MANUAL MCR048 Vemer

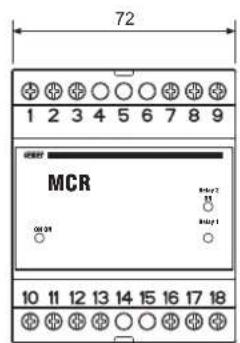

Medidas

Esquema de conexión

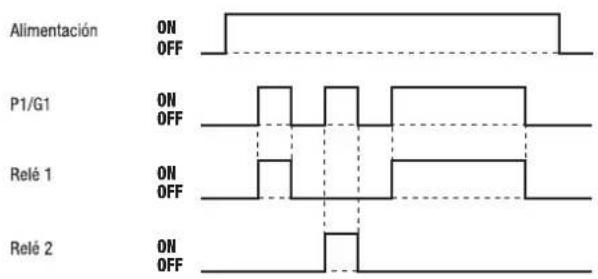

Diagramas de funcionamiento 1

Diagramas de funcionamiento 2

Manual de uso

RELÉ DE CONTROL DE ALTERNANCIA DE MOTORES

Lea atentamente todas las instrucciones

El relé de control de motores MCR es un dispositivo de control electrónico, en caja normalizada de 4 módulos DIN, que permite gestionar la alternancia de motores.

ADVERTENCIAS DE SEGURIDAD

Durante la instalación y el funcionamiento del instrumento, es necesario cumplir las siguientes prescripciones:

1) El instrumento debe ser instalado por una persona competente cumpliendo estrictamente los esquemas de conexión
2) El instrumento debe instalarse en un cuadro que garantice la inaccesibilidad de los bornes tras la instalación
3) No alimente ni conecte el instrumento si presenta daños en cualquiera de sus partes 4) La instalación eléctrica del edificio en el que se instala el instrumento debe incluir un interruptor y un dispositivo de protección contra sobrecorrientes
5) El instrumento está destinado a utilizarse en ambientes con categoría de sobretensión III y grado de contaminación 2, conforme a la norma CEI EN 61010-1.

Código	Modelo	Descripción
VP813000	MCR048	Relé de alternancia de motores 24/48 V
VP812200	MCR230	Relé de alternancia de motores 115/230 V
VP811400	MCR400	Relé de alternancia de motores 400 V

CARACTERÍSTICAS TÉCNICAS

• Alimentación: 24/48/115/230/400 V- (-15% ÷ +10%), 50/60 Hz
  • Absorción: 3,5 VA (2,5 W)
• Bornes de 6 mm ^2
• Salida 1 relé: - relé con contacto conmutado 8 A/250 V -
  máxima potencia conmutable 2000 VA con carga resistiva
• Salida 2 relé: - relé con contacto conmutado 8 A / 250 V -
• máxima potencia conmutable 2000 VA con carga resistiva
• Indicación: - LED Verde alimentación
• LED Rojo disparo relé 1
• LED Rojo disparo relé 2

- Temperatura de funcionamiento: -5^ ÷ +50^

• Temperatura de almacenamiento: -10^ ÷ +70^
  • Humedad: 20%÷90% no condensante
• Aislamiento: circuitos de alimentación y de carga con aislamiento galvánico a nivel de aislamiento reforzado conforme a la Norma CEI EN 61010-1
• Caja: 4 módulos DIN color gris RAL-7035 en material autoextinguible de clase V0 conforme a la norma UL-94
• Grado de protección: IP20/IP51 cuando está correctamente instalado en un cuadro eléctrico

USO

• Este aparato ha sido diseñado para permitir un desgaste equilibrado de bombas, compresores, generadores, etc. cuando haya dos unidades instaladas, una de trabajo y la otra de reserva.
• El principio de funcionamiento se basa en la alternancia de las órdenes de arranque del motor cada vez que se cierra el contacto de entrada controlado por un automatismo externo (por ejemplo, un presostato).
• Además del control alterno, este tipo de relé permite realizar tanto el control alterno/ simultáneo de dos motores como el control en cascada de varios motores.

FUNCIONAMIENTO

■ CONTROL ALTERNO DE DOS MOTORES

• En este caso se usa solo el contacto principal P1/G1, controlado por un automatismo externo (por ejemplo, un presostato/flotador).
• Cada activación del contacto P1/G1 provoca el arranque alternado de uno de los dos motores, intercambiado la función de marcha (consulte el recuadro "Diagramas de funcionamiento 1").

■ CONTROL ALTERNO/SIMULTÁNEO DE DOS MOTORES

• En este caso se usan tanto el contacto principal P1/G1 como el secundario P2/G2, controlados por dos automatismos externos (por ejemplo, dos presostatos) regulados con dos umbrales de disparo diferentes.
• Cada activación del contacto P1/G1 provoca el arranque alterno de uno de los dos motores, intercambiando la función de "marcha".
• Si se activa el contacto P2/G2 se provoca el arranque del segundo motor, realizando así la función de auxilio (por ejemplo, cuando una sola bomba no es capaz de satisfacer la demanda de bombeo; consulte el recuadro "Diagramas de funcionamiento 2").
• Si se conecta la línea de alimentación cuando los dos contactos, P1/G1 y P2/G2, están cerrados, el arranque del segundo motor se retrasa 2 segundos, reduciendo a la mitad el valor de la corriente de arranque y la consiguiente oscilación de la tensión de alimentación de las bobinas.
• El contacto secundario P2/G2 mantiene la función de "auxilio" incluso si se avería el contacto principal P1/G1.
• Por lo tanto, permite el arranque instantáneo de uno de los dos motores y, pasados 2 segundos, el arranque del motor de reserva.

CONTROL EN CASCADA

- Utilizando 2 o más relés se puede realizar el funcionamiento en cascada de 3 o más motores, intercambiando siempre de manera oportuna la función de “marcha” por la de “auxilio” de varios motores.

NORMAS DE REFERENCIA

Se declara la conformidad a las Directivas Comunitarias:

2006/95/CE (Baja tensión)

2004/108/CE (Compatibilidad electromagnética)

en relación con las siguientes Normas Armonizadas:

Seguridad: CEI EN 61010-1

Compatibilidad electromagnética: CEI EN 61000-6-2, CEI EN 61000-6-4
