ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K Mini Kärcher

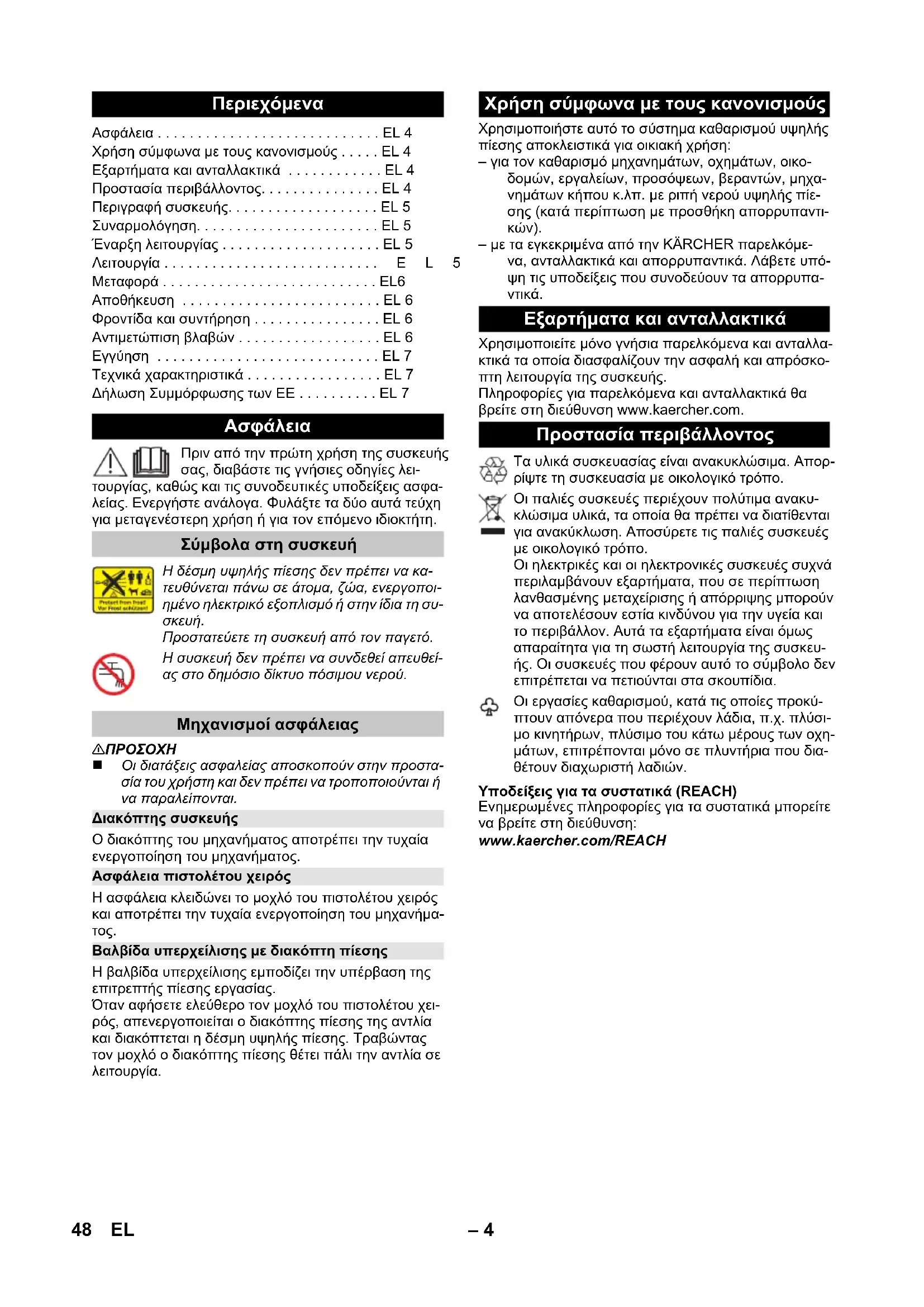

2000/14/EY: Liite V Äänen tehotaso dB(A) Mitattu: 89 Taattu: 91 Winnenden, 2020/08/01 Chairman of the Board of Management Director Regulatory Affairs & Certification 47FI– 4 Πριν από την πρώτη χρήση της συσκευής σας, διαβάστε τις γνήσιες οδηγίες λει- τουργίας, καθώς και τις συνοδευτικές υποδείξεις ασφα- λείας. Ενεργήστε ανάλογα. Φυλάξτε τα δύο αυτά τεύχη για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Οι διατάξεις ασφαλείας αποσκοπούν στην προστα- σία του χρήστη και δεν πρέπει να τροποποιούνται ή να παραλείπονται. Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος. Η ασφάλεια κλειδώνει το μοχλό του πιστολέτου χειρός και αποτρέπει την τυχαία ενεργοποίηση του μηχανήμα-

Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της επιτρεπτής πίεσης εργασίας. Όταν αφήσετε ελεύθερο τον μοχλό του πιστολέτου χει- ρός, απενεργοποιείται ο διακόπτης πίεσης της αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Τραβώντας τον μοχλό ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία. Χρησιμοποιήστε αυτό το σύστημα καθαρισμού υψηλής πίεσης αποκλειστικά για οικιακή χρήση: – για τον καθαρισμό μηχανημάτων, οχημάτων, οικο- δομών, εργαλείων, προσόψεων, βεραντών, μηχα- νημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίε- σης (κατά περίπτωση με προσθήκη απορρυπαντι-

– με τα εγκεκριμένα από την KÄRCHER παρελκόμε- να, ανταλλακτικά και απορρυπαντικά. Λάβετε υπό- ψη τις υποδείξεις που συνοδεύουν τα απορρυπα-

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλα- κτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκο- πτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Περιεχόμενα Ασφάλεια . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 4 Χρήση σύμφωνα με τους κανονισμούς . . . . . EL 4 Εξαρτήματα και ανταλλακτικά . . . . . . . . . . . . EL 4 Προστασία περιβάλλοντος. . . . . . . . . . . . . . . EL 4 Περιγραφή συσκευής. . . . . . . . . . . . . . . . . . . EL 5 Συναρμολόγηση. . . . . . . . . . . . . . . . . . . . . . . EL 5 Έναρξη λειτουργίας . . . . . . . . . . . . . . . . . . . . EL 5 Λειτουργία . . . . . . . . . . . . . . . . . . . . . . . . . . .EL5 Μεταφορά . . . . . . . . . . . . . . . . . . . . . . . . . . . EL6 Αποθήκευση . . . . . . . . . . . . . . . . . . . . . . . . . EL 6 Φροντίδα και συντήρηση . . . . . . . . . . . . . . . . EL 6 Αντιμετώπιση βλαβών . . . . . . . . . . . . . . . . . . EL 6 Εγγύηση . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 7 Τεχνικά χαρακτηριστικά . . . . . . . . . . . . . . . . . EL 7 Δήλωση Συμμόρφωσης των ΕE . . . . . . . . . . EL 7

Σύμβολα στη συσκευή Η δέσμη υψηλής πίεσης δεν πρέπει να κα- τευθύνεται πάνω σε άτομα, ζώα, ενεργοποι- ημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συ-

Προστατεύετε τη συσκευή από τον παγετό. Η συσκευή δεν πρέπει να συνδεθεί απευθεί- ας στο δημόσιο δίκτυο πόσιμου νερού. Μηχανισμοί ασφάλειας Διακόπτης συσκευής Ασφάλεια πιστολέτου χειρός Βαλβίδα υπερχείλισης με διακόπτη πίεσης Χρήση σύμφωνα με τους κανονισμούς Εξαρτήματα και ανταλλακτικά Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορ- ρίψτε τη συσκευασία με οικολογικό τρόπο. Οι παλιές συσκευές περιέχουν πολύτιμα ανακυ- κλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Αποσύρετε τις παλιές συσκευές με οικολογικό τρόπο. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευ- ής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια. Οι εργασίες καθαρισμού, κατά τις οποίες προκύ- πτουν απόνερα που περιέχουν λάδια, π.χ. πλύσι- μο κινητήρων, πλύσιμο του κάτω μέρους των οχη- μάτων, επιτρέπονται μόνο σε πλυντήρια που δια- θέτουν διαχωριστή λαδιών. 48 EL– 5 Το παραδοτέο υλικό της συσκευής απεικονίζεται στη συσκευασία. Κατά την αποσυσκευασία ελέγξτε το περι- εχόμενο της ως προς την πληρότητα. Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμη-

Εικόνες, βλ. σελίδα 2 1 Σύνδεση νερού με ενσωματωμένη σίτα 2 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νε-

3 Σύνδεση υψηλής πίεσης 4 Θήκη εξαρτημάτων 5 Λαβή μεταφοράς 6 Αγωγός σύνδεσης δικτύου με ρευματολήπτη 7 Συνδετήρας καλωδίου 8 Θήκη καλωδίου σύνδεσης με το δίκτυο 9 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“ 10 Πιστολέτο χειρός 11 Ασφάλεια πιστολέτου χειρός 12 Σφικτήρας ελαστικού σωλήνα υψηλής πίεσης 13 Θήκη ασφαλείας 14 Προέκταση σωλήνα ψεκασμού 15 Σωλήνας εκτόξευσης με ελεγκτή πίεσης (Vario Power) Η πίεση εργασίας μπορεί να αυξάνεται αδιαβάθμη- τα από "SOFT" μέχρι 'HARD". Για τη ρύθμιση της πίεσης εργασίας, αφήστε τη σκανδάλη του πιστο- λέτου υψηλής πίεσης και περιστρέψτε το σωλήνα ρίψης στην επιθυμητή θέση. 16 Ελαστικός σωλήνας υψηλής πίεσης Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνημα τα μη συνδεδεμένα συνοδευτικά εξαρτήματα. Εικόνες βλέπε σελίδα 3

Βιδώστε το τεμάχιο ζεύξης που περιέχεται στη συ- σκευασία στην σύνδεση νερού του μηχανήματος.

Αφαιρέστε το σφικτήρα του ελαστικού σωλήνα υψηλής πίεσης από το πιστολέτο χειρός.

Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός. Πιέστε το σφικτήρα έως ότου κλειδώσει. Βεβαιωθεί- τε ότι η σύνδεση είναι ασφαλής τραβώντας τον ελα- στικό σωλήνα υψηλής πίεσης. Αποθέστε τη συσκευή σε μια επίπεδη επιφάνεια.

Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης με τη σύνδεση υψηλής πίεσης του μηχανήματος. Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώ- ντας τον ελαστικό σωλήνα υψηλής πίεσης. Εισάγετε τον ρευματολήπτη στην πρίζα. Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτη-

Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου

Οι προσμίξεις στο νερό μπορεί να προκαλέσουν ζημιά στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για προστασία συνιστάται η χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας 4.730-059). Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής νερού στο σύνδεσμο της σύνδεσης νερού. Συνδέστε τον ελαστικό σωλήνα νερού στην παρο-

Ανοίξτε εντελώς τη βάνα νερού.

Η λειτουργία χωρίς υλικό για περισσότερα από 2 λεπτά προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συ- σκευή δεν αναπτύξει πίεση εντός 2 λεπτών, απενεργο- ποιήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περίπτωση βλάβης".

Κατά τον καθαρισμό, τηρείτε μια ελάχιστη απόσταση 30 cm από τις λακαρισμένες επιφάνειες, προκειμένου να αποφύγετε ενδεχόμενες ζημιές.

Εισαγάγετε την προέκταση ψεκασμού στο πιστόλι ψεκασμού χειρός και στερεώστε την περιστρέφο- ντας κατά 90°.

Σφίξτε καλά το περίβλημα ασφαλείας.

Συνδέστε έναν σωλήνα ψεκασμού στην προέκταση ψεκασμού και στερεώστε τον περιστρέφοντάς τον κατά 90°. Ενεργοποιήστε το μηχάνημα στο „I/ON“. Απασφαλίστε τον μοχλό του πιστολέτου χειρός. Πατώντας ξανά το μοχλό τίθεται το μηχάνημα και πάλι σε λειτουργία. Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο σύστημα. Ελευθερώστε τον μοχλό του πιστολέτου. Ασφαλίστε το μοχλό του πιστολέτου χειρός. Σε περίπτωση μεγάλων διαλειμμάτων από τις ερ- γασίες (πάνω από 5 λεπτά) απενεργοποιήστε επι- πλέον το μηχάνημα στη θέση „0/OFF“.

Αποσυνδέετε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός ή τη συσκευή μόνο όταν δεν υπάρχει πίεση στο σύστημα. Ελευθερώστε τον μοχλό του πιστολέτου. Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. Αποσυνδέστε το ρευματολήπτη από την πρίζα. Κλείστε τη βρύση. Περιγραφή συσκευής

• Επιπροσθέτως απαραίτητο 17 Ελαστικός σωλήνας νερού με ενισχυμένους ιστούς και τυπικό σύνδεσμο. – Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm) – Μήκος τουλάχιστον 7,5 m. Συναρμολόγηση Έναρξη λειτουργίας Παροχή νερού

Λειτουργία με υψηλή πίεση Διακοπή λειτουργίας Τερματισμός λειτουργίας 49EL– 6 Πιέστε τον μοχλό του πιστολέτου για να εξαλείψετε την εναπομένουσα πίεση του συστήματος. Ασφαλίστε το μοχλό του πιστολέτου χειρός. Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευ-

Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή

Ασφαλίστε τη συσκευή έναντι της ολίσθησης και της ανατροπής.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συ-

Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Φροντίδα. Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια. Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης στη σύνδεση υψηλής πίεσης του μηχανήματος. Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι ψεκασμού χειρός. Αποθηκεύστε τα εξαρτήματα στη θήκη εξαρτημά-

Τυλίξτε τον αγωγό σύνδεσης στο δίκτυο στη διάτα- ξη φύλαξης και στερεώστε το φις με τον ακροδέκτη του καλωδίου.

Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενω- θεί πλήρως μπορεί να καταστραφούν σε περίπτωση πα- γετού. Εκκενώστε εντελώς τη συσκευή και τα παρελκό- μενα και προστατέψτε τα από τον παγετό. Για να αποφύγετε τις βλάβες: Αδειάστε εντελώς το νερό από το μηχάνημα: Ενερ- γοποιήστε το μηχάνημα χωρίς να έχετε συνδέσει τον ελαστικό σωλήνα υψηλής πίεσης και το σωλή- να παροχής νερού (έως 1 λεπτό) και περιμένετε, έως ότου το νερό σταματήσει να εκρέει από τη σύν- δεση υψηλής πίεσης. Απενεργοποιήστε το μηχάνη-

Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτή- ματα σε χώρο όπου δεν επικρατεί παγετός.

Κίνδυνος ηλεκτροπληξίας. Πριν από όλες τις εργασίες στη συσκευή, απενερ- γοποιήστε τη συσκευή και τραβήξτε το φις από την

Καθαρίζετε τακτικά το φίλτρο της σύνδεσης νερού.

Το φίλτρο δεν πρέπει να υποστεί βλάβη. Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού.

Αφαιρέστε το φίλτρο με μια επίπεδη τανάλια. Καθαρίστε το φίλτρο με τρεχούμενο νερό. Τοποθετήστε ξανά το φίλτρο στη σύνδεση νερού. Το μηχάνημα δεν χρειάζεται συντήρηση. Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντι- μετωπίσετε μόνες/οι σας απλές βλάβες. Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Κίνδυνος ηλεκτροπληξίας. Πριν από όλες τις εργασίες στη συσκευή, απενερ- γοποιήστε τη συσκευή και τραβήξτε το φις από την

Η συσκευή τίθεται σε λειτουργία με τράβηγμα της σκανδάλης του πιστολέτου χειρός. Ελέγξτε εάν συμφωνεί η τάση που αναγράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύμα-

Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν

Ελέγξτε τη ρύθμιση του σωλήνα ρίψης. Ελέγξτε εάν είναι επαρκής η ποσότητα παρεχόμε-

Εξαέρωση της συσκευής: Ενεργοποιήστε τη συ- σκευή χωρίς να έχετε συνδέσει τον ελαστικό σωλή- να υψηλής πίεσης και περιμένετε (έως 2 λεπτά), μέχρις ότου από τη σύνδεση υψηλής πίεσης στα- ματήσει να εκρέει νερό με φυσαλίδες. Θέστε τη συ- σκευή εκτός λειτουργίας και συνδέστε πάλι τον ελα- στικό σωλήνα υψηλής πίεσης. Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλ- τρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νερό. Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέ- στε τις ακαθαρσίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευ- ρά με νερό. Ελέγξτε την ποσότητα προσαγωγής νερού. Βλάβη στον οδοντωτό ιμάντα, απευθυνθείτε στην υπη- ρεσία εξυπηρέτησης πελατών. Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται φυ- σιολογική για τεχνικούς λόγους. Σε περίπτωση έντονης έλλειψης στεγανότητας, ενημερώστε την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελα-

Μεταφορά με το χέρι Μεταφορά σε οχήματα

Φύλαξη της συσκευής Αντιπαγετική προστασία Φροντίδα και συντήρηση Καθαρισμός του φίλτρου σύνδεσης νερού

Αντιμετώπιση βλαβών Η συσκευή δεν λειτουργεί Η συσκευή δεν αναπτύσσει πίεση Έντονες διακυμάνσεις πίεσης Θόρυβοι λειτουργίας Το μηχάνημα δεν είναι στεγανό 50 EL– 7 Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδή- ποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακα- λούμε απευθυνθείτε με την απόδειξη αγοράς στο κατά- στημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα: www.kaercher.com/dealersearch Με την επιφύλαξη τεχνικών αλλαγών. Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χα- ρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγο- ρά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μη- χανήματος χωρίς προηγούμενη συνεννόηση μαζί μας. Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρε- ξούσιο από το διοικητικό συμβούλιο. Υπεύθυνος εγγράφων τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Τεχνικά χαρακτηριστικά Ηλεκτρική σύνδεση Τάση 220-240 1~50-60

Κατανάλωση ρεύματος 6 A Βαθμός προστασίας IPX5 Κατηγορία προστασίας II Σύνδεση νερού Πίεση προσαγωγής (μέγ.) 1,2 MPa Θερμοκρασία προσαγωγής (μέγ.) 40 °C Ποσότητα προσαγωγής (ελάχ.) 7 l/min

Πίεση λειτουργίας 7,4 MPa Μέγ. επιτρεπόμενη πίεση 11 MPa Παροχή, νερό 5,5 l/min Παρεχόμενη ποσότητα, μέγιστη 6,0 l/min Δύναμη οπισθοδρόμησης πιστολέτου

11 N Διαστάσεις και βάρη Μήκος 278 mm Πλάτος 233 mm Ύψος 296 mm Βάρος, έτοιμο για λειτουργία με εξαρ-

4,7 kg Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα Αβεβαιότητα K 0,7 0,6 m/s

Επιτρεπόμενη στάθμη ηχητικής ισχύ- ος L

dB(A) dB(A) Επιτρεπόμενη στάθμη ηχητικής ισχύ- ος L

91 dB(A) Δήλωση Συμμόρφωσης των ΕE Προϊόν: Σύστημα καθαρισμού υψηλής πίε-
