ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HP188F4BK BLACK & DECKER

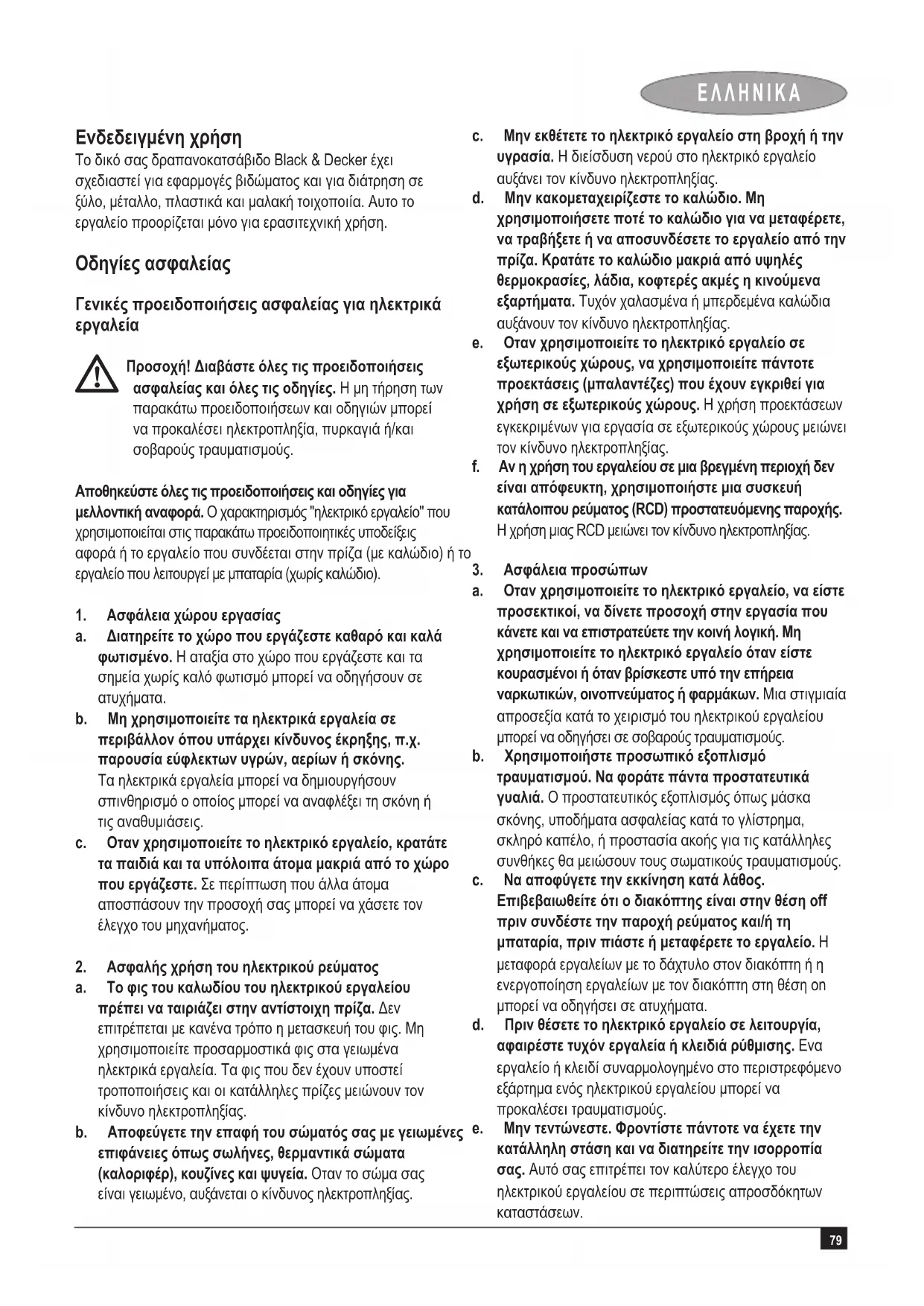

Ενδεδειγμένηχρήση Το δικό σας δραπανοκατσάβιδο Black & Decker έχει σχεδιαστεί για εφαρμογές βιδώματος και για διάτρηση σε ξύλο, μέταλλο, πλαστικά και μαλακή τοιχοποιία. Αυτο το εργαλείο προορίζεται μόνο για ερασιτεχνική χρήση. Οδηγίεςασφαλείας Γενικέςπροειδοποιήσειςασφαλείαςγιαηλεκτρικά

Προσοχή!Διαβάστεόλεςτιςπροειδοποιήσεις ασφαλείαςκαιόλεςτιςοδηγίες. Η μη τήρηση των παρακάτω προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Αποθηκεύστεόλεςτιςπροειδοποιήσειςκαιοδηγίεςγια μελλοντικήαναφορά. Ο χαρακτηρισμός "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις παρακάτω προειδοποιητικές υποδείξεις αφορά ή το εργαλείο που συνδέεται στην πρίζα (με καλώδιο) ή το εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1. Ασφάλειαχώρουεργασίας

a. Διατηρείτετοχώροπουεργάζεστεκαθαρόκαικαλά φωτισμένο. Η αταξία στο χώρο που εργάζεστε και τα σημεία χωρίς καλό φωτισμό μπορεί να οδηγήσουν σε

b. Μηχρησιμοποιείτεταηλεκτρικάεργαλείασε περιβάλλονόπουυπάρχεικίνδυνοςέκρηξης,π.χ. παρουσίαεύφλεκτωνυγρών,αερίωνήσκόνης. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. c. Οτανχρησιμοποιείτετοηλεκτρικόεργαλείο,κρατάτε ταπαιδιάκαιταυπόλοιπαάτομαμακριάαπότοχώρο πουεργάζεστε. Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

2. Ασφαλήςχρήσητουηλεκτρικούρεύματος

a. Τοφιςτουκαλωδίουτουηλεκτρικούεργαλείου πρέπειναταιριάζειστηναντίστοιχηπρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b. Αποφεύγετετηνεπαφήτουσώματόςσαςμεγειωμένες επιφάνειεςόπωςσωλήνες,θερμαντικάσώματα (καλοριφέρ),κουζίνεςκαιψυγεία. Οταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας. c. Μηνεκθέτετετοηλεκτρικόεργαλείοστηβροχήήτην υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d. Μηνκακομεταχειρίζεστετοκαλώδιο.Μη χρησιμοποιήσετεποτέτοκαλώδιογιαναμεταφέρετε, νατραβήξετεήνααποσυνδέσετετοεργαλείοαπότην πρίζα.Κρατάτετοκαλώδιομακριάαπόυψηλές θερμοκρασίες,λάδια,κοφτερέςακμέςηκινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e. Οτανχρησιμοποιείτετοηλεκτρικόεργαλείοσε εξωτερικούςχώρους,ναχρησιμοποιείτεπάντοτε προεκτάσεις(μπαλαντέζες)πουέχουνεγκριθείγια χρήσησεεξωτερικούςχώρους. Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. f. Ανηχρήσητουεργαλείουσεμιαβρεγμένηπεριοχήδεν είναιαπόφευκτη,χρησιμοποιήστεμιασυσκευή κατάλοιπουρεύματος(RCD)προστατευόμενηςπαροχής. Η χρήση μιας RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

a. Οτανχρησιμοποιείτετοηλεκτρικόεργαλείο,ναείστε προσεκτικοί,ναδίνετεπροσοχήστηνεργασίαπου κάνετεκαιναεπιστρατεύετετηνκοινήλογική.Μη χρησιμοποιείτετοηλεκτρικόεργαλείοότανείστε κουρασμένοιήότανβρίσκεστευπότηνεπήρεια ναρκωτικών,οινοπνεύματοςήφαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. b. Χρησιμοποιήστεπροσωπικόεξοπλισμό τραυματισμού.Ναφοράτεπάνταπροστατευτικά γυαλιά. Ο προστατευτικός εξοπλισμός όπως μάσκα σκόνης, υποδήματα ασφαλείας κατά το γλίστρημα, σκληρό καπέλο, ή προστασία ακοής για τις κατάλληλες συνθήκες θα μειώσουν τους σωματικούς τραυματισμούς. c. Νααποφύγετετηνεκκίνησηκατάλάθος. Επιβεβαιωθείτεότιοδιακόπτηςείναιστηνθέσηoff πρινσυνδέστετηνπαροχήρεύματοςκαι/ήτη μπαταρία,πρινπιάστεήμεταφέρετετοεργαλείο. Η μεταφορά εργαλείων με το δάχτυλο στον διακόπτη ή η ενεργοποίηση εργαλείων με τον διακόπτη στη θέση on μπορεί να οδηγήσει σε ατυχήματα. d. Πρινθέσετετοηλεκτρικόεργαλείοσελειτουργία, αφαιρέστετυχόνεργαλείαήκλειδιάρύθμισης. Ενα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς. e. Μηντεντώνεστε.Φροντίστεπάντοτεναέχετετην κατάλληληστάσηκαιναδιατηρείτετηνισορροπία σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων.80

f. Φοράτεκατάλληληενδυμασίαεργασίας.Μηφοράτε φαρδιάρούχαήκοσμήματα.Κρατάτεταμαλλιά,τα ενδύματακαιταγάντιασαςμακριάαπότακινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. g. Ανπροβλέπονταιδιατάξειςαπαγωγήςκαισυλλογής τηςσκόνης,βεβαιωθείτεότιείναισυνδεμένεςκαιότι χρησιμοποιούνταισωστά. Η χρήση της συλλογής της σκόνης μπορεί να μειώσει τους κινδύνους σχετικά με τη

4. Χρήσηκαισυντήρησητουηλεκτρικούεργαλείου

a. Μηνυπερφορτώνετετοηλεκτρικόεργαλείο. Χρησιμοποιείτεγιατηνεκάστοτεεργασίασαςτο ηλεκτρικόεργαλείοπουπροορίζεταιγι'αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην ονομαστική περιοχή ισχύος του. b. Μηχρησιμοποιήσετεποτέέναηλεκτρικόεργαλείοτου οποίουοδιακόπτηςλειτουργίαςείναιχαλασμένος. Ενα ηλεκτρικό εργαλείο του οποίου η λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί. c. Αποσυνδέστετοβύσμααπότηπυγήρεύματοςκαι/ή τοσυγκρότημαμπαταρίαςπρινκάνετεκάποια ρύθμιση,αλλάζετετααξεσουάρ,ήαποθηκεύετετα ηλεκτρικάεργαλεία. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί το μηχάνημα αθέλητα σε λειτουργία. d. Ναφυλάτεταηλεκτρικάεργαλείαπουδεν χρησιμοποιείτεμακριάαπόπαιδιά.Μηναφήνετε άτομαπουδενείναιεξοικειωμέναμετοηλεκτρικό εργαλείοήπουδενέχουνδιαβάσειαυτέςτιςοδηγίες χρήσηςνατοχρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα

e. Νασυντηρείτεταηλεκτρικάεργαλεία.Ελέγξτεεάντα κινούμεναμέρηείναισωστάευθυγραμμισμέναήαν έχουνμπλοκάρει,εάνέχουνσπάσεικομμάτιακαιεάν πληρούνταιόλεςοιυπόλοιπεςσυνθήκεςπου ενδεχομένωςναεπηρεάσουντησωστήλειτουργία τουεργαλείου.Δώστετυχόνχαλασμέναεξαρτήματα τουηλεκτρικούεργαλείουγιαεπισκευήπριντο χρησιμοποιήσετεπάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. f. Διατηρείτετακοπτικάεργαλείακοφτεράκαικαθαρά. Τα κοπτικά εργαλεία με αιχμηρά κοπτικά άκρα που συντηρούνται σωστά έχουν λιγότερες πιθανότητες να μπλοκάρουν και ελέγχονται ευκολότερα. g. Ναχρησιμοποιείτετοηλεκτρικόεργαλείο,τα εξαρτήματακαιτιςμύτεςκλπσύμφωναμεαυτέςτις οδηγίες,λαμβάνονταςυπόψητιςκαταστάσεις εργασίαςκαιτηνεργασίαπροςεκτέλεση. Η χρήση του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

5. Χρήσηκαισυντήρησητουεργαλείουμπαταρίας

a. Ναεπαναφορτίζετετιςμπαταρίεςμόνομετοφορτιστή πουπροβλέπειοκατασκευαστής. Ενας φορτιστής που είναι κατάλληλος για έναν τύπο μπαταρίας μπορεί να προκαλέσει πυρκαγιά όταν χρησιμοποιηθεί για τη φόρτιση κάποιου άλλου τύπου μπαταρίας. b. Ναχρησιμοποιείτεταηλεκτρικάεργαλείαμόνομετις προβλεπόμενεςγι'αυτάμπαταρίες. Η χρήση μπαταριών διαφορετικού τύπου μπορεί να οδηγήσει σε τραυματισμούς ή πυρκαγιά. c. Ναφυλάτετιςμπαταρίεςπουδενχρησιμοποιείτε μακριάαπόμεταλλικάαντικείμενα,όπωςσυνδετήρες χαρτιών,νομίσματα,κλειδιά,καρφιά,βίδεςκιάλλα παρόμοιαμικροαντικείμενα,ταοποίαθαμπορούσαν ναγεφυρώσουντουςδυοπόλους. Τυχόν βραχυκύκλωση των πόλων της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά. d. Υπόδυσμενείςσυνθήκεςλειτουργίαςμπορείνα διαρρεύσουνυγράαπότημπαταρία.Αποφεύγετε κάθεεπαφήμεμιαμηστεγανήμπαταρία.Σε περίπτωσηακούσιαςεπαφήςμεταυγρά,ξεπλύνετε αμέσωςμενερό.Εκτόςαπόαυτό,ανταυγρά διεισδύσουνσταμάτιασας,επισκεφτείτεχωρίς καθυστέρησηέναγιατρό. Τα διαρρέοντα υγρά των μπαταριών μπορεί να προκαλέσουν ερεθισμούς ή και

a. Τοσέρβιςτουηλεκτρικούσαςεργαλείουπρέπεινα αναλαμβάνειέμπειροςτεχνικόςπουθαχρησιμοποιεί μόνογνήσιαανταλλακτικά. Ετσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. Συμπληρωματικέςπροειδοποιήσειςασφαλείαςγια ηλεκτρικάεργαλεία

Προσοχή! Συμπληρωματικές προειδοποιήσεις ασφαλείας για τριπάνι και κρουστικό τρυπάνι u Ναφοράτεωτασπίδεςγιατααυτιάμε κρουστικάτρυπάνια. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής. u Χρησιμοποιείστεβοηθητικέςλαβέςπουπαρέχονται μετοεργαλείο. Η απώλεια ελέγχου μπορεί να προκαλέσει σωματικές βλάβες.81

u Πιάνετετομηχάνημαμόνοαπότιςμονωμένες επιφάνειέςτουότανκατάτηνεργασίασαςυπάρχει κίνδυνοςτοαξεσουάρκοπήςνα"χτυπήσει" ηλεκτρικέςγραμμέςήτοηλεκτρικόκαλώδιοτουίδιου τουμηχανήματος. Το αξεσουάρ κοπής σε επαφή με μια υπό τάση ευρισκόμενη ηλεκτρική γραμμή μπορεί να θέτουν επίσης και τα μεταλλικά τμήματα του μηχανήματος υπό τάση κι έτσι μπορεί να οδηγήσει σε ηλεκτροπληξία. u Χρησιμοποιήστεσφιγκτήρεςηκάποιοάλλοπρακτικό μέσογιαναασφαλίστεκαιστηρίξτετοτεμάχιο εργασίαςσεμιασταθερήεπιφάνεια. Το κράτημα με το χέρι η με το σώμα σας το κάνει ασταθείς και μπορεί να οδηγήσει στο χάσιμο έλεγχου. u Πριν από τη διάτρηση τοίχων, δαπέδων ή οροφών, εντοπίστε τις θέσεις όπου βρίσκονται καλώδια και σωληνώσεις. u Αποφύγετε να αγγίξετε τη μύτη ενός τρυπανιού αμέσως μετά τη διάτρηση, καθώς ενδέχεται να είναι πολύ ζεστή. u Αυτο το εργαλείο δεν προσδιορίζεται για χρήση από άτομα (συμπεριλαμβάνοντας και τα παιδιά) με ελαττωμένες φυσικές, αισθητήριες και ψυχικές δυνατότητες, ή έλλειψη εμπειρίας και γνώσης, εκτός αν υπάρχει επιτήρηση ή οδηγίες για τη χρήση της συσκευής από έναν υπεύθυνο άτομο για την ασφάλεια τους. Τα παιδιά πρέπει να επιτηρηθούν για να βεβαιωθείτε ότι δεν παίζουν με το εργαλείο. u Η ενδεδειγμένη χρησιμοποίηση αναφέρεται σε αυτές τις οδηγίες χρήσεως. Τόσο η χρήση εξαρτημάτων ή προσθηκών όσο και η πραγματοποίηση εργασιών που δεν συνιστώνται στις οδηγίες αυτές εγκυμονεί κίνδυνο τραυματισμού και/η περιουσίας.

Οι δηλωμένες τιμές εκπομπής δόνησης στον τομέα τεχνικών χαρακτηριστικών και στη δήλωση συμμόρφωσης έχουν μετρηθεί σύμφωνα με μια πρότυπη μέθοδος δοκιμής παρεχόμενη από το EN 60745 και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείο με ένα άλλο. Η δηλωμένη τιμή εκπομπής δόνησης μπορεί να χρησιμοποιηθεί επίσης σε μια προκαταρτική εκτίμηση έκθεσης. Προσοχή! Η τιμή εκπομπής δόνησης κατά τη παρόν χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωμένη τιμή αναλόγως με τον τρόπο που χρησιμοποιείται το εργαλείο. Το επίπεδο δόνησης μπορεί να αυξηθεί πάνω από το δηλωμένο επίπεδο. Κατά την εκτίμηση έκθεσης στη δόνηση για να αποφασιστούν τα μέτρα ασφαλείας που απαιτούνται από το 2002/44/EΚ για την προστασία ατόμων που χρησιμοποιούν τακτικά το εργαλείο, πρέπει να ληφθεί υπόψη μια εκτίμηση έκθεσης δόνησης, οι παρόν καταστάσεις χρήσης και ο τροφός χρήσης εργαλείου, συμπεριλαμβάνοντας όλα τα μερί του κύκλου εργασίας όπως πόσες φορές σβήνεται το εργαλείο και όταν δουλεύει χωρίς φορτίο πρόσθετα πόσες φορές πατιέται η σκανδάλη. Ετικέτεςεπάνωστοεργαλείο Πάνω στο εργαλείο υπάρχουν οι εξής σχηματικές απεικονίσεις:

Προσοχή!Για να μειώσετε τον κίνδυνο τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών. Επιπρόσθετεςοδηγίεςασφαλείαςγιαμπαταρίες καιφορτιστές

u Μην επιχειρήσετε ποτέ να την ανοίξετε, για κανένα λόγο.u Μην εκθέτετε την μπαταρία σε νερό.u Μην την αποθηκεύετε σε χώρους όπου η θερμοκρασία μπορεί να υπερβεί τους 40 °C. u Να τη φορτίζετε μόνο σε θερμοκρασία περιβάλλοντος μεταξύ 10 °C και 40 °C. u Η φόρτιση πρέπει να γίνεται μόνο με το φορτιστή που παρέχεται με το εργαλείο. u Σε ό,τι αφορά την απόρριψη των μπαταριών, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα "Διάθεση εργαλείων και περιβάλλον".

Μην φορτίζετε κατεστραμμένες μπαταρίες.

u Χρησιμοποιήστε μόνο το φορτιστή της Black & Decker για τη φόρτιση μπαταριών του τύπου που συνοδεύει το εργαλείο σας. Σε άλλες μπαταρίες ενδέχεται να σημειωθεί διάρρηξη, προκαλώντας τραυματισμό και ζημιά. u Μην επιχειρήσετε ποτέ να επαναφορτίσετε μη επαναφορτιζόμενες μπαταρίες. u Αντικαταστήστε αμέσως τα ελαττωματικά καλώδια.u Μην εκθέτετε το φορτιστή σε νερό.u Μην ανοίγετε το φορτιστή.u Μην επιχειρήσετε να διερευνήσετε το εσωτερικό του

Ο φορτιστής προορίζεται μόνο για χρήση σε εσωτερικούς χώρους.

Διαβάστε τον εγχειρίδιο οδηγιών πριν τη χρήση.

Η τροφοδοσία του φορτιστή διακόπτεται αυτόματα εάν η θερμοκρασία του περιβάλλοντος γίνει πολύ υψηλή. Αμέσως μόλις πέσει η θερμοκρασία του περιβάλλοντος, ο φορτιστής θα ξαναρχίσει να λειτουργεί.

Η μπαταρία είναι πολύ ζεστή82

Να τη φορτίζετε μόνο σε θερμοκρασία περιβάλλοντος μεταξύ 10 °C και 40 °C.

Ολοκληρώθηκε η διαδικασία φόρτωσης (συνεχής προσηνή λυχνία)

Φόρτωση (η πράσινη λυχνία αναβοσβήνει)

Ελαττωματική μπαταρία

Χαμηλή παροχή ρεύματος Ασφαλήςχρήσητουηλεκτρικούρεύματος

Ο φορτιστής σας φέρει διπλή μόνωση, επομένως δεν απαιτείται σύρμα γείωσης. Ελέγχετε πάντα αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα χαρακτηριστικών. Ποτέ μην επιχειρήσετε να υποκαταστήσετε το φορτιστή με κοινή πρίζα ρεύματος. u Αν το καλώδιο ρεύματος έχει υποστεί βλάβη, πρέπει να αντικατασταθεί από τον κατασκευαστή η από εξουσιοδοτημένο Κέντρο Επισκευών Black & Decker ώστε να αποφύγετε τους κινδύνους. Χαρακτηριστικά Το εργαλείο διαθέτει όλα ή ορισμένα από τα εξής χαρακτηριστικά.

1. Διακόπτης μεταβλητής ταχύτητας

2. Συρόμενος διακόπτης εμπρός/πίσω

4. Διακόπτη επιλογής λειτουργίας / κολάρο ρύθμισης ροπής

5. Διακόπτης επιλογής δύο ταχυτήτων

6. Υποδοχή συγκράτησης μύτης

8. Πλευρική λαβή (HP188F4)

10. Υποδοχή φορτιστή

11. Ενδειξη φόρτισης

Συναρμολογηση Προειδοποίηση! Πριν από τη συναρμολόγηση, αφαιρείτε πάντα την μπαταρία. Τοποθέτησηκαιαφαίρεσητηςμπαταρίας(εικ.B) u Για να τοποθετήσετε την μπαταρία (7), ευθυγραμμίστε την με την υποδοχή πάνω στο εργαλείο. Ολισθήστε τη μπαταρία μέσα στη θήκη και σπρώξτε τη μέχρι να κουμπώσει στη θέση της. u Για να βγάλετε τη μπαταρία, πατήστε το κουμπί απελευθέρωσης (12) και τραβήξτε ταυτόχρονα τη μπαταρία έξω από τη θήκη. Τοποθέτησητουκαπακιούμπαταρίας(εικ.C) Προειδοποίηση! Τοποθετήστε το καπάκι (13) στη μπαταρία (7) για μετακίνηση και αποθήκευση. Τοποθέτησητηςπλευρικήςχειρολαβής u Χαλαρώστε την πλευρική λαβή (8) στρέφοντάς την αριστερόστροφα. u Τραβήξτε την πλευρική λαβή πάνω από το τσοκ του εργαλείου προς το περίβλημα. u Σφίξτε την πλευρική λαβή στρέφοντάς την δεξιόστροφα. Τοποθέτησηκαιαφαίρεσητρυπανιούήμύτης κατσαβιδιού(εικ.D) Το εργαλείο αυτό διαθέτει τσοκ χωρίς κλειδί ώστε να διευκολύνεται η αλλαγή εξαρτημάτων. u Ασφαλίστε το εργαλείο, θέτοντας το συρόμενο διακόπτη λειτουργίας εμπρός/ανάποδα (2) στην κεντρική θέση. u Ανοίξτε στο τσοκ, γυρίζοντας το δακτύλιο (14) με το ένα χέρι και ταυτόχρονα κρατώντας το εργαλείο με το άλλο. u Εισάγετε τον άξονα της μύτης (15) μέσα στο τσοκ.u Σφίξτε κάλα το τσοκ γυρίζοντας το δακτύλιο (14) με το ένα χέρι και ταυτόχρονα κρατώντας το εργαλείο με το άλλο. Το εργαλείο αυτό συνοδεύεται με μύτη κατσαβιδιού διπλής όψης στην υποδοχή μύτης (6). u Για να αφαιρέσετε τη μύτη του κατσαβιδιού από την υποδοχή, ανασηκώστε τη μύτη από την εσοχή. u Για να αποθηκεύσετε τη μύτη του κατσαβιδιού, πιέστε την καλά πάνω στην υποδοχή.

Προειδοποίηση! Αφήστε το εργαλείο να λειτουργήσει με το δικό του ρυθμό. Μην το υπερφορτώνετε. Φόρτισητηςμπαταρίας(εικ.A) Η μπαταρία πρέπει να φορτιστεί πριν από την πρώτη χρήση και όποτε δεν μπορεί να παράγει αρκετή ισχύ για εργασίες που παλαιότερα εκτελούνταν με ευκολία. Οταν η μπαταρία φορτίζεται για πρώτη φορά ή μετά από παρατεταμένη αποθήκευση, θα φορτιστεί μόνο κατά το 80%. Μετά από μερικούς κύκλους φόρτισης και αποφόρτισης, η μπαταρία θα αποκτήσει πλήρη χωρητικότητα. Η μπαταρία μπορεί να ζεσταθεί κατά τη φόρτισή της. Αυτό είναι φυσιολογικό και δεν είναι ενδεικτικό κάποιου προβλήματος.83

Προειδοποίηση! Μη φορτίζετε τη μπαταρία σε θερμοκρασίες περιβάλλοντος κάτω των 4 °C ή άνω των 40 °C. Συνιστώμενη θερμοκρασία φόρτισης: περίπου 24 °C. Χρήσητουφορτιστή3ωρών u Για να φορτίσετε τη μπαταρία (7), αφαιρέστε την από το εργαλείο και τοποθετήστε την υποδοχή φόρτισης (10) στη

u Βάλτε το φορτιστή (9) στην πρίζα. Κατά τη φόρτιση, η μπαταρία θα ζεσταθεί. Μετά από περίπου 3 ώρες φόρτισης, η μπαταρία θα είναι ικανοποιητικά φορτισμένη για χρήση σε κανονικές εφαρμογές. Μετά από φόρτιση περίπου 6 ωρών, η μπαταρία θα είναι τελείως φορτισμένη. u Αφαιρέστε την υποδοχή φόρτισης από την μπαταρία. Χρήσητουφορτιστή1ώρας u Για να φορτίσετε τη μπαταρία (7), αφαιρέστε την από το εργαλείο και τοποθετήστε την στο φορτιστή (9). Η μπαταρία μπαίνει στο φορτιστή κατά ένα τρόπο και μόνο. Μην τη ζορίζετε. Βεβαιωθείτε ότι η μπαταρία έχει εφαρμόσει καλά στο φορτιστή. u Βάλτε το φορτιστή στην πρίζα. u Ελέγξτε αν ανάβει η κόκκινη ένδειξη φόρτισης (11). Μετά από περίπου 1 ώρα φόρτισης, ο κόκκινος δείκτης φόρτισης (11) θα σταματήσει να είναι αναμμένος. Η μπαταρία είναι πλέον τελείως φορτισμένη. u Αφαιρέστε τη μπαταρία από το φορτιστή. Επιλογήτηςκατεύθυνσηςπεριστροφής(εικ.E) Για διάτρηση και για τη σύσφιξη βιδών, χρησιμοποιείτε την περιστροφή προς τα εμπρός (δεξιόστροφη). Για το ξεβίδωμα των βιδών ή για να αφαιρέσετε τρυπάνι που έχει κολλήσει, χρησιμοποιείτε την ανάποδη περιστροφή (αριστερόστροφη). u Για να επιλέξετε την περιστροφή προς τα εμπρός, πιέστε το συρόμενο διακόπτη εμπρός/πίσω (2) προς τα

u Για να επιλέξετε την ανάποδη περιστροφή, πιέστε το συρόμενο διακόπτη εμπρός/πίσω προς τα δεξιά. u Για να ασφαλίσετε το εργαλείο, τοποθετήστε το συρόμενο διακόπτη εμπρός / πίσω στη μεσαία θέση. Επιλογήτηςκατάστασηςλειτουργίαςήτηςροπής (εικ.F) Το εργαλείο αυτό διαθέτει κολάρο για την επιλογή της κατάστασης λειτουργίας και για τη ρύθμιση της ροπής για σύσφιξη βιδών. Οι μεγάλες βίδες και τα τεμάχια από σκληρό υλικό απαιτούν υψηλότερη ρύθμιση ροπής σε σύγκριση με τις μικρές βίδες και τα τεμάχια από μαλακό υλικό. Το κολάρο αυτό προσφέρει μία μεγάλη κλίμακα ρυθμίσεων ανάλογα με την εφαρμογή σας. u Για διάτρηση σε ξύλο, μέταλλο και πλαστικά, θέστε το κολάρο (4) στη θέση διάτρησης ευθυγραμμίζοντας το σύμβολο με την ένδειξη (16). u Για λειτουργία κατσαβιδιού, θέστε το κολάρο στην επιθυμητή θέση. Αν δεν γνωρίζετε ακόμη την κατάλληλη θέση που πρέπει να επιλεγεί, ακολουθήστε τα παρακάτω

- Ρυθμίστε το δακτύλιο (4) στη ρύθμιση της χαμηλότερης

- Σφίξτε την πρώτη βίδα. - Αν ο συμπλέκτης σταματήσει πριν επιτευχθεί το επιθυμητό αποτέλεσμα, αυξήστε τη ρύθμιση στο δακτύλιο και συνεχίστε να σφίγγετε τη βίδα. Επαναλάβετε τη διαδικασία αυτή μέχρι να επιτύχετε την κατάλληλη ρύθμιση. Με τη ρύθμιση αυτή, βιδώστε τις υπόλοιπες βίδες. HP188F4-Διάτρησησετοιχοποιία(g.F&G) u Για διάτρηση σε τοιχοποιία, θέστε το κολάρο (4) στη θέση κρουστικής διάτρησης ευθυγραμμίζοντας το σύμβολο με την ένδειξη (16). u Ολισθήστε το διακόπτη επιλογής δύο ταχυτήτων (5) προς τα εμπρός του εργαλείου (2η ταχύτητα). Διακόπτηςεπιλογήςδύοταχυτήτων(εικ.G) u Για διάτρηση σε χάλυβα και για εφαρμογές βιδώματος, ολισθήστε τον διακόπτη επιλογής δύο ταχυτήτων (5) προς το πίσω μέρος του εργαλείου (1η ταχύτητα). u Για διάτρηση σε υλικά άλλα εκτός από τον χάλυβα, ολισθήστε τον διακόπτη επιλογής δύο ταχυτήτων (5) προς το εμπρός μέρος του εργαλείου (2η ταχύτητα). Διάτρηση/βίδωμα u Επιλέξτε την περιστροφή εμπρός ή πίσω χρησιμοποιώντας το συρόμενο διακόπτη εμπρός / πίσω (2). u Για να θέσετε σε λειτουργία το εργαλείο, πατήστε το διακόπτη (1). Η ταχύτητα του εργαλείου εξαρτάται από το βαθμό που θα πατήσετε το διακόπτη. u Για να θέσετε το εργαλείο εκτός λειτουργίας, αφήστε το

Συμβουλέςγιαάριστηχρήση

u Να ασκείτε πάντα μια ελαφρά πίεση στην ίδια ευθεία με το τρυπάνι. u Μόλις πριν το τρυπάνι βγει από την άλλη πλευρά του τεμαχίου εργασίας, ελαττώστε την ασκούμενη πίεση στο

u Χρησιμοποιήστε ένα κομμάτι ξύλο για να στηρίξετε τα τεμάχια εργασίας, των οποίων το υλικό ενδέχεται να εμφανίσει ρωγμές κατά το τρύπημα.84

u Για τη διάτρηση οπών μεγάλης διαμέτρου σε ξύλο, χρησιμοποιήστε τρυπάνι διχαλωτής μορφής. u Για τη διάτρηση σε μέταλλο, χρησιμοποιήστε τρυπάνια από ταχυχάλυβα (HSS). u Χρησιμοποιήστε τρυπάνια τοίχου κατά τη διάτρηση μαλακής τοιχοποιίας. u Χρησιμοποιήστε λιπαντικό κατά τη διάτρηση μετάλλων εκτός από χυτοσίδηρο και ορείχαλκο. u Δημιουργήστε μια μικρή εγκοπή με μία πόντα στο κέντρο της οπής που θα τρυπηθεί προκειμένου να τρυπήσετε με μεγαλύτερη ακρίβεια.

u Να χρησιμοποιείτε πάντα τον κατάλληλο τύπο και μέγεθος μύτης κατσαβιδιού. u Αν το σφίξιμο των βιδών παρουσιάζει δυσκολία, απλώστε μικρή ποσότητα υγρού απορρυπαντικού ή σαπουνιού σαν λιπαντικό. u Το εργαλείο και η μύτη του κατσαβιδιού πρέπει να κρατιούνται πάντα στην ίδια ευθεία με τη βίδα.

Αυτό το εργαλείο της Black & Decker έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή φροντίδα. Η αδιάλειπτη και κανονική λειτουργία του εξαρτάται από τη φροντίδα του εργαλείου και τον τακτικό καθαρισμό του. Ο φορτιστής σας δεν απαιτεί καμία συντήρηση εκτός από τον τακτικό καθαρισμό του. Προειδοποίηση!Πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης στο εργαλείο, αφαιρέστε τη μπαταρία από το εργαλείο. Βγάλτε τον φορτιστή από την πρίζα πριν τον καθαρίσετε. u Καθαρίζετε τακτικά τις οπές εξαερισμού του εργαλείου σας και του φορτιστή με μαλακή βούρτσα ή με στεγνό πανί. u Να καθαρίζετε τακτικά το περίβλημα της μηχανής χρησιμοποιώντας ένα βρεγμένο πανί. Μη χρησιμοποιείτε στιλβωτικά ή υγρά καθαρισμού που περιέχουν διαλυτικές

u Να ανοίγετε τακτικά το τσοκ και να το αδειάζετε, προκειμένου να αφαιρείται η σκόνη από το εσωτερικό του. Διάθεσηεργαλείωνκαιπεριβάλλον

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορριφθεί με συνηθισμένα σπιτικά απορρίμματα. Εάν κάποια μέρα διαπιστώσετε ότι το προϊόν σας Black & Decker χρειάζεται αντικατάσταση ή δεν σας χρησιμεύει πλέον, μην το απορρίψετε με τα σπιτικά απορρίμματα. Κάντε αυτό το προϊόν διαθέσιμο για ξεχωριστή συλλογή.

Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση υλικών. Η επανάχρηση ανακυκλωμένων υλικών βοηθάει την προστασία του περιβάλλον και μειώνει την ζήτηση για σπάνια

Οι τοπικοί κανονισμοί μπορεί να παρέχουν ξεχωριστή συλλογή ηλεκτρικών προϊόντων από κατοικίες, δημοτικές τοποθεσίες απορριμμάτων ή από τον έμπορα όταν αγοράσατε το καινούργιο προϊόν. Η Black & Decker δίνει τη δυνατότητα συλλογής και ανακύκλωσης των προϊόντων της που έχουν συμπληρώσει τη διάρκεια ζωής τους. Αν θέλετε να χρησιμοποιήσετε την εν λόγω υπηρεσία, επιστρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους σας. Ενημερωθείτε για το πλησιέστερο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker και τις λεπτομέρειες και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε ανατρέξτε στο Διαδίκτυο στη διεύθυνση: www.2helpU.com

Οι μπαταρίες Black & Decker μπορούν να επαναφορτιστούν πολλές φορές. Οταν πλέον δεν μπορούν να ξαναχρησιμοποιηθούν, απορρίψτε τες με τρόπο κατάλληλο για το περιβάλλον: u Εξαντλήστε πλήρως τη μπαταρία και μετά αφαιρέστε την από το εργαλείο. u Οι μπαταρίες NiCd, NiMH και Li-Ion είναι ανακυκλώσιμες. Στείλτε τις σε κάποιο εξουσιοδοτημένο κέντρο επισκευών ή στον τοπικό σταθμό ανακύκλωσης.85

Τεχνικάχαρακτηριστικά HP126F4 HP146F4 Τάση V

12 14,4 Ταχύτητα άφορτου κίνησης min

0-375/0-1,400 0-375/0-1,400 Μέγ. ροπή Nm 30 40 Απόδοση τσοκ mm 10 13 Μέγιστη δυνατότητα διάτρησης χάλυβας/ξύλο/τοιχοποιία mm 10/19/- 13/25/- Κωδ. καταλόγου μπαταρίας A1712 A1714 Βάρος (χωρίς μπαταρία) kg 1,37 1,45 HP186F4 HP128F4 Τάση V

Ταχύτητα άφορτου κίνησης min

0-375/0-1,400 0-375/0-1,400 Μέγ. ροπή Nm 42 33 Απόδοση τσοκ mm 13 10 Μέγιστη δυνατότητα διάτρησης χάλυβας/ξύλο/τοιχοποιία mm 13/38/- 10/19/10 Κωδ. καταλόγου μπαταρίας A1718 A1712 Βάρος (χωρίς μπαταρία) kg 1,45 1,41 HP148F4 HP188F4 Τάση V

14,4 18 Ταχύτητα άφορτου κίνησης min

0-375/0-1,400 0-450/0-1,500 Μέγ. ροπή Nm 40 36 Απόδοση τσοκ mm 13 13 Μέγιστη δυνατότητα διάτρησης χάλυβας/ξύλο/τοιχοποιία mm 13/25/13 13/38/13 Κωδ. καταλόγου μπαταρίας A1714 A1718 Βάρος (χωρίς μπαταρία) kg 1,48 1,55 Μπαταρία A1712 A1714 A1718 Τάση V

12 14,4 18 Χωρητικότητα Ah 1,7 1,7 1,7 Βάρος kg 0,65 0,75 0,85 Φορτιστής 3ώρα 1ώρα Τάση δικτύου V

Χρόνος φόρτισης κατά προσέγγιση h 3 1 Βάρος kg 0,3 0,4 ΔήλωσησυμμόρφωσηςμετηνΕυρωπαϊκή

HP126F4 H1/HP146F4 H1/HP186F4 H1/HP128F4 H1/ HP148F4 H1/HP188F4 H1 Η Black & Decker δηλώνει ότι τα προϊόντα αυτά συμμορφώνονται με: 98/37/ΕΚ, EN 60745 Στάθμη πίεσης ήχου σύμφωνα με το πρότυπο EN 60745: Πίεση ήχου (L

) 89,9 dB(A), αβεβαιότητα (K) 3 dB(A) Ακουστική ισχύς (L

) 102,9 dB(A), αβεβαιότητα (K) 3 dB(A) Τιμές συνολικής δόνησης (άθροισμα τριαξονικών ανυσμάτων) αποφασισμένο σύμφωνα με EN 60745: Διάτρηση κρούσης σε σκυρόδεμα (a h, ID ) 13,5 m/s

αβεβαιότητα (K) 1,5 m/s

Διάτρηση κρούσης σε μέταλλο (a h, D ) 1,85 m/s

αβεβαιότητα (K) 1,5 m/s

Βίδωμα χωρίς κρούση (a h, S ) 0,71 m/s

, αβεβαιότητα (K) 1,5 m/s

Ο υπογεγραμμένος είναι υπεύθυνος για τη σύνταξη του τεχνικού αρχείου και κάνει την παρών δήλωση εκ μέρους της Black & Decker.

Kevin Hewitt Διευθυντής Εξυπηρέτησης Πελατών Spennymoor, County Durham DL16 6JG,

Η Black & Decker είναι σίγουρη για την ποιότητα των προϊόντων της και παρέχει σημαντική εγγύηση. Η παρούσα γραπτή εγγύηση αποτελεί πρόσθετο δικαίωμά σας και δεν ζημιώνει τα συνταγματικά σας δικαιώματα. Η εγγύηση ισχύει εντός της επικράτειας των Κρατών Μελών της Ευρωπαϊκής Ενωσης και της Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών. Σε περίπτωση που κάποιο προϊόν της Black & Decker παρουσιάσει βλάβη εξαιτίας ελαττωματικών υλικών, ποιότητας εργασίας ή έλλειψης συμφωνίας με τις προδιαγραφές εντός 24 μηνών από την ημερομηνία αγοράς, η Black & Decker εγγυάται την αντικατάσταση των ελαττωματικών τμημάτων, την επισκευή προϊόντων που έχουν υποστεί εύλογη φθορά λόγω χρήσης ή την αντικατάσταση των προϊόντων προκειμένου να εξασφαλίσει την ελάχιστη ενόχληση στους πελάτες της, εκτός αν: u Το προϊόν έχει χρησιμοποιηθεί σε εργασιακό, επαγγελματικό περιβάλλον ή αν έχει ενοικιαστεί u Εχει γίνει εσφαλμένη χρήση του προϊόντος ή αν έχει παραμεληθεί u Το προϊόν έχει υποστεί βλάβη από άλλα αντικείμενα, από ουσίες ή λόγω ατυχήματος u Εχει γίνει προσπάθεια επισκευής από μη εξουσιοδοτημένα κέντρα επισκευών ή από προσωπικό που δεν ανήκει στο προσωπικό της Black & Decker Για να ισχύσει η εγγύηση, πρέπει να υποβάλετε απόδειξη αγοράς στον πωλητή ή το εξουσιοδοτημένο κέντρο επισκευών. Ενημερωθείτε για το πλησιέστερο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε για τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker, τις λεπτομέρειες και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξτε στο Διαδίκτυο στη διεύθυνση: www.2helpU.com Παρακαλούμε να επισκεφτείτε την ιστοσελίδα μας www.blackanddecker.eu για να καταχωρήσετε το νέο σας προϊόν Black & Decker και για να ενημερώνεστε για τα νέα προϊόντα και τις ειδικές προσφορές. Περισσότερες πληροφορίες σχετικά με τη μάρκα Black & Decker και τη σειρά προϊόντων μας θα βρείτε στη διεύθυνση www.blackanddecker.euTYP. www.2helpU.com
