ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DW 6340.0 Küppersbusch

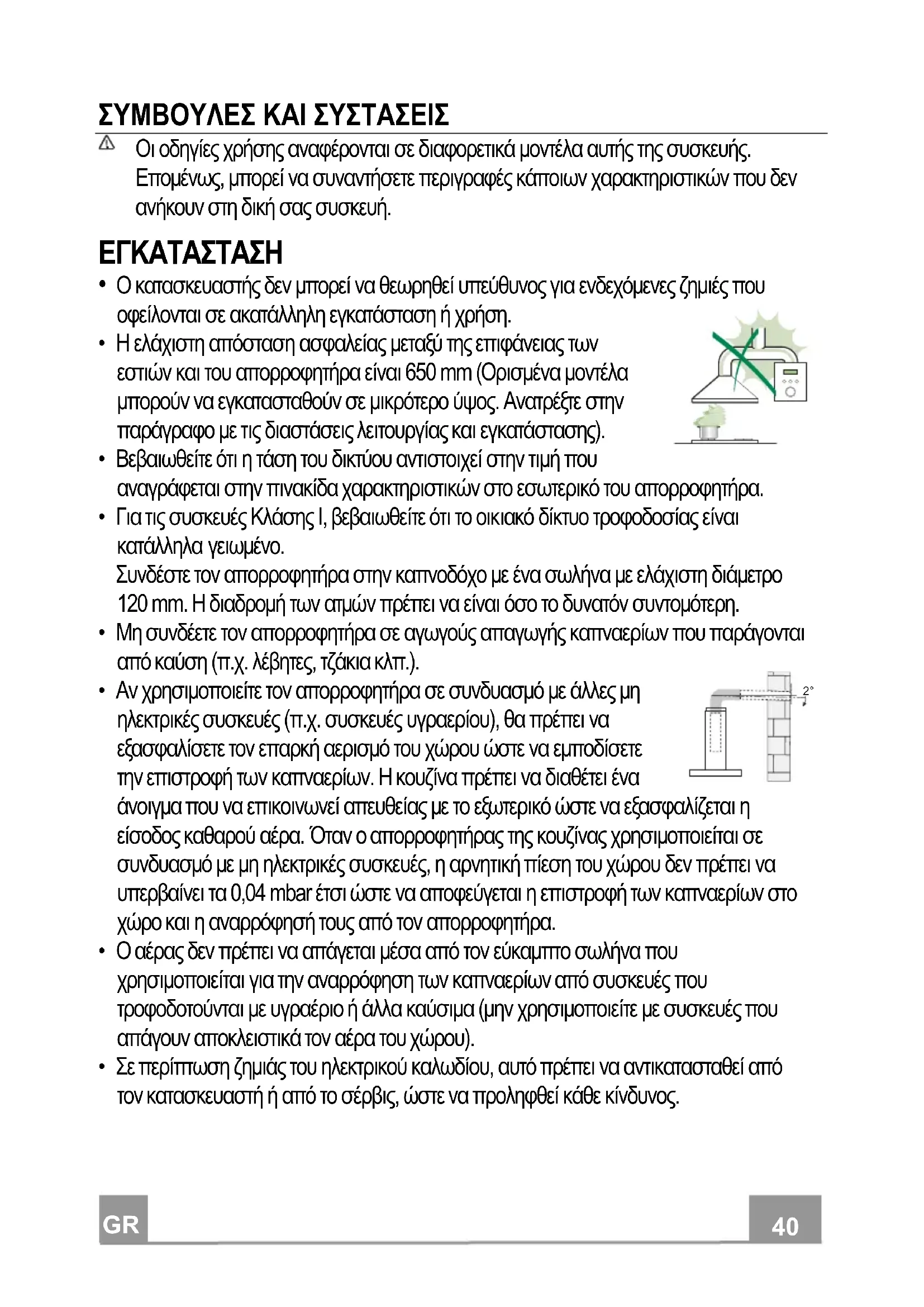

ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ Οι οδηγίες χρήσης αναφέρονται σε διαφορετικά μοντέλα αυτής της συσκευής. Επομένως, μπορεί να συναντήσετε περιγραφές κάποιων χαρακτηριστικών που δεν ανήκουν στη δική σας συσκευή. ΕΓΚΑΤΑΣΤΑΣΗ

• Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές που οφείλονται σε ακατάλληλη εγκατάσταση ή χρήση.

• Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα είναι 650 mm (Ορισμένα μοντέλα μπορούν να εγκατασταθούν σε μικρότερο ύψος. Ανατρέξτε στην παράγραφο με τις διαστάσεις λειτουργίας και εγκατάστασης).

• Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα χαρακτηριστικών στο εσωτερικό του απορροφητήρα.

• Για τις συσκευές Κλάσης Ι, βεβαιωθείτε ότι το οικιακό δίκτυο τροφοδοσίας είναι κατάλληλα γειωμένο. Συνδέστε τον απορροφητήρα στην καπνοδόχο με ένα σωλήνα με ελάχιστη διάμετρο 120 mm. Η διαδρομή των ατμών πρέπει να είναι όσο το δυνατόν συντομότερη.

• Μη συνδέετε τον απορροφητήρα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (π.χ. λέβητες, τζάκια κλπ.).

• Αν χρησιμοποιείτε τον απορροφητήρα σε συνδυασμό με άλλες μη ηλεκτρικές συσκευές (π.χ. συσκευές υγραερίου), θα πρέπει να εξασφαλίσετε τον επαρκή αερισμό του χώρου ώστε να εμποδίσετε την επιστροφή των καπναερίων. Η κουζίνα πρέπει να διαθέτει ένα άνοιγμα που να επικοινωνεί απευθείας με το εξωτερικό ώστε να εξασφαλίζεται η είσοδος καθαρού αέρα. Όταν ο απορροφητήρας της κουζίνας χρησιμοποιείται σε συνδυασμό με μη ηλεκτρικές συσκευές, η αρνητική πίεση του χώρου δεν πρέπει να υπερβαίνει τα 0,04 mbar έτσι ώστε να αποφεύγεται η επιστροφή των καπναερίων στο χώρο και η αναρρόφησή τους από τον απορροφητήρα.

• Ο αέρας δεν πρέπει να απάγεται μέσα από τον εύκαμπτο σωλήνα που χρησιμοποιείται για την αναρρόφηση των καπναερίων από συσκευές που τροφοδοτούνται με υγραέριο ή άλλα καύσιμα (μην χρησιμοποιείτε με συσκευές που απάγουν αποκλειστικά τον αέρα του χώρου).

• Σε περίπτωση ζημιάς του ηλεκτρικού καλωδίου, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από το σέρβις, ώστε να προληφθεί κάθε κίνδυνος. 2°GR

• Αν οι οδηγίες εγκατάστασης της μονάδας εστιών με υγραέριο υποδεικνύουν ότι απαιτείται απόσταση μεγαλύτερη από εκείνη που αναφέρεται παραπάνω, είναι απαραίτητο να τις λάβετε υπόψη. Πρέπει να τηρούνται όλοι οι κανονισμοί αναφορικά με την εκκένωση του αέρα.

• Χρησιμοποιείτε μόνο βίδες και εξαρτήματα κατάλληλου τύπου για τον απορροφητήρα. Προειδοποίηση: η μη τοποθέτηση των βιδών και των συστημάτων στερέωσης σύμφωνα με τις παρούσες οδηγίες, μπορεί να προκαλέσει ηλεκτροπληξία.

• Συνδέστε τον απορροφητήρα στο δίκτυο τροφοδοσίας παρεμβάλλοντας ένα διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.

• Ο απορροφητήρας έχει μελετηθεί αποκλειστικά για οικιακή χρήση και για την απαγωγή των οσμών της κουζίνας.

• Ποτέ μη χρησιμοποιείτε τον απορροφητήρα για σκοπό διαφορετικό από εκείνον για τον οποίο έχει σχεδιαστεί.

• Ποτέ μην αφήνετε φλόγες μεγάλης έντασης κάτω από τον απορροφητήρα όταν λειτουργεί.

• Ρυθμίστε την ένταση της φλόγας έτσι ώστε να κατευθύνεται αποκλειστικά προς τον πάτο του σκεύους μαγειρέματος, εξασφαλίζοντας ότι δεν προεξέχει από τις πλευρές του.

• Οι φριτέζες πρέπει να ελέγχονται συνεχώς όταν χρησιμοποιούνται: το καυτό λάδι μπορεί να πάρει φωτιά.

• Μην μαγειρεύετε φαγητά φλαμπέ κάτω από τον απορροφητήρα: μπορεί να προκληθεί πυρκαγιά.

• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και επαρκή γνώση, αρκεί να επιβλέπονται και εκπαιδεύονται στην ασφαλή χρήση της συσκευής και στους κινδύνους που απορρέουν από αυτή. Βεβαιωθείτε ότι τα παιδιά δεν παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτελούνται από παιδιά, εκτός εάν επιβλέπονται.

• Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και επαρκή γνώση, εκτός εάν ελέγχονται και εκπαιδεύονται στη χρήση της συσκευής από άτομα που ευθύνονται για την ακεραιότητά τους.GR

• ΠΡΟΣΟΧΗ: τα προσβάσιμα μέρη μπορεί να έχουν υψηλή θερμοκρασία κατά τη χρήση των συσκευών μαγειρέματος.

• Σβήνετε ή αποσυνδέετε τη συσκευή από το ηλεκτρικό δίκτυο πριν από οποιαδήποτε επέμβαση καθαρισμού ή συντήρησης.

• Καθαρίζετε ή/και αντικαθιστάτε τα φίλτρα μετά την καθορισμένη χρονική περίοδο (κίνδυνος πυρκαγιάς).

• Τα φίλτρα για λίπη πρέπει να καθαρίζονται κάθε 2 μήνες λειτουργίας ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης και μπορούν να πλυθούν στο πλυντήριο πιάτων.

• Το φίλτρο ενεργού άνθρακα δεν μπορεί να πλυθεί ούτε να αναγεννηθεί και πρέπει να αντικαθίσταται περίπου κάθε 4 μήνες λειτουργίας ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης.

• Υπάρχει κίνδυνος πυρκαγιάς σε περίπτωση που ο καθαρισμός δεν γίνει σύμφωνα με τις οδηγίες.

• Καθαρίζετε τον απορροφητήρα χρησιμοποιώντας ένα υγρό πανί και ουδέτερο υγρό απορρυπαντικό. Το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία του υποδεικνύει ότι το προϊόν δεν πρέπει να διατίθεται σαν ένα συνηθισμένο οικιακό απόρριμμα. Το προϊόν προς διάθεση πρέπει να παραδίδεται σε ένα κατάλληλο κέντρο συλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών συσκευών. Φροντίζοντας για τη σωστή διάθεση αυτού του προϊόντος, συμβάλλετε στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την υγεία, που μπορεί να οφείλονται στην ακατάλληλη διάθεσή του. Για λεπτομερέστερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στο Δήμο, στην τοπική υπηρεσία συλλογής απορριμμάτων ή στο κατάστημα από το οποίο αγοράσατε το προϊόν.GR

Ap. Ποσ. Εξαρτήματα Προϊόντος 1 1 Κυρίως Σώμα Απορροφητήρα, ολοκληρωμένο με: Πλή- κτρα, Φωτισμός, Ανεμιστήρα, Φίλτρα 2 1 Τηλεσκοπική Καμονάδα που περιλαμβάνει:

9 1 Φλάντζα Ø 150-120mm 10 1 Πεταλούδα

14.1 2 Επέκταση Σύνδεσης Εξόδου Αέρα

15 1 Σύνδεση Εξόδου Αέρα Ap. Ποσ. Εξαρτήματα Εγκατάστασης

7.2.1 2 Βραχίονες Στήριξης Επάνω Τμήματος Καμινάδας

7.3 1 Υποστήριξη Σύνδεσης Εξόδου Αέρα

11 6 Ούπα 12a 6 Βίδες 4,2 x 44,4 12c 6 Βίδες 2,9 x 9,5 Ποσ. Έγγραφα 1 Εγχειρίδιο οδηγιών

650 min.7.2.1 ΕΓΚΑΤΑΣΤΑΣΗ Διάτρηση τοίχου και στερέωση στηριγμάτων

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προ- ορίζεται για την εγκατάσταση του απορροφητήρα;

• μια οριζόντια γραμμή σε: 650 mm min. πάνω από την επιφάνεια των εστιών. Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή ανώτερο σημείο, ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφο-

• Σημειώστε τα κέντρα των οπών του στηρίγματος.

• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση X mm κάτω από το πρώτο στήριγμα (X = ύψος πάνω καμινάδας του εξοπλισμού), ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.

• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς σε απόσταση 116 mm από την κατακόρυφη γραμμή αναφοράς, και 320 mm πάνω στην οριζόντια γραμμή αναφοράς.

• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά.

• Ανοίξτε οπές o 8 mm στα σημεία αυτά.

• Τοποθετήστε τα ούπα 11 στις οπές.

• Στερεώστε το κάτω στήριγμα 7.2.1 χρησιμοποιώντας τις βίδες 12a (4,2 x 44,4 ) που παρέχονται.

• Στερεώστε μαζί το πάνω στήριγμα 7.2.1 και το στήριγμα ρακόρ 7.3 χρησιμοποιώντας τις 2 βίδες 12a (4,2 x 44,4) του εξοπλισμού.

• Βιδώστε 2 βίδες 12a (4,2 x 44,4) του εξοπλισμού στις οπές για τη στερέωση του σώματος του απορροφητήρα, αφήνοντας απόσταση 5-6 mm ανάμεσα στον τοίχο και την κεφαλή της βίδας.GR

Τοποθέτηση σώματος απορροφητήρα

• Πριν στερεώσετε το σώμα του απορροφητήρα, σφίξτε τις 2 βίδες Vr που βρίσκονται στα σημεία στήριξης του απορροφητήρα.

• Στερεώστε το σώμα του απορροφητήρα στις βίδες 12a.

• Σφίξτε οριστικά τις βίδες στήριξης 12a.

• Ρυθμίστε τις βίδες Vr για να αλφαδιάσετε το σώμα του απορροφητήρα. 12a

ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΑΕΡΑ ΤΥΠΟΥ ΑΕΡΑΓΩΓΟΥ Κατά την εγκατάσταση του τύπου αεραγωγού, συνδέστε τον α- πορροφητήρα στην καμινάδα χρησιμοποιώντας εύκαμπτο ή άκα- μπτο σωλήνα Ø150 ή 120mm. Η επιλογή του σωλήνα αφήνεται στην κρίση του τεχνικού που εκτελεί την εγκατάσταση.

• Για την εγκατάσταση της πεταλούδας 10.

• Για την εγκατάσταση μιας σύνδεσης εξόδου αέρα Ø120mm, εισάγετε την φλάντζα 9 στην πεταλούδα 10.

• Στηρίξτε τον σωλήνα στη θέση του χρησιμοποιώντας αρκετούς σφιγκτήρες (δεν παρέχονται).

• Αφαιρέστε τυχόν φίλτρα ενεργού άνθρακα. ø 120ø 150

ΕΞΟΔΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΝΑΚΥΚΛΩΣΗΣ

• Τοποθετήστε από τα πλευρά τις προεκτάσεις 14.1 στο ρακόρ

• Τοποθετήστε το ρακόρ 15 στο στήριγμα 7.3 στερεώνοντάς το με μια βίδα.

• Βεβαιωθείτε ότι η έξοδος των προεκτάσεων 14.1 συμπίπτει με τα στόμια της καμινάδας οριζοντίως και καθέτως.

• Συνδέστε το ρακόρ 15 στην έξοδο του σώματος απορροφητή- ρα με έναν άκαμπτο ή εύκαμπτο σωλήνα Φ 150 mm, η επιλογή του οποίου επαφίεται στον εγκαταστάτη.

• Βεβαιωθείτε για την παρουσία του φίλτρου ενεργού άνθρακα. ø 150

• Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας δι- πολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.

• Βγάλτε τα φίλτρα για λίπη (βλ. παρ. “Συντήρηση”) και βεβαι- ωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδε- θεί σωστά στην υποδοχή της μονάδα αναρρόφησης Τοποθέτηση καμινάδας Πάνω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη, συνδέστε τα πίσω από τα στηρίγματα 7.2.1 και κλείστε για να ασφαλίσουν.

• Βιδώστε στα πλευρά των στηριγμάτων με τις 4 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

• Βεβαιωθείτε ότι η έξοδος των προεκτάσεων ρακόρ συμπίπτουν με τα στόμια της καμινάδας. Κάτω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη της καμινάδας, τοπο- θετήστε τα μεταξύ πάνω καμινάδας και τοίχου και κλείστε τα για να ασφαλίσουν.

• Στερεώστε από τα πλευρά το κάτω μέρος στο σώμα του απορ- ροφητήρα με τις 2 βίδες 12c (2,9 x 9,5) του εξοπλισμού. 12bGR

Πίνακας χειριστηρίων T1 T2 T3 T4 L

ΠΛΗΚΤΡΟ ΛΕΙΤΟΥΡΓΙΕΣ T1 Μοτέρ Σβήνει το μοτέρ. T2 Ταχύτητα Ανάβει το μοτέρ στην πρώτη ταχύτητα. Πλήκτρο σταθερά αναμμένο. T3 Ταχύτητα Ανάβει το μοτέρ στη δεύτερη ταχύτητα. Πλήκτρο σταθερά αναμμένο. T4 Ταχύτητα Αν το πιέσετε για λίγο, ανάβει το μοτέρ στην τρίτη ταχύτητα. Πλήκτρο σταθερά αναμμένο. Αν το πιέσετε για 2 δευτερόλεπτα. Πλήκτρο που αναβοσβήνει. Ενεργοποιεί την τέταρτη ταχύτητα με χρονοδιακόπτη 6 λεπτών. Μετά την πάροδο του χρόνου αυτού επανέρχεται στην προηγούμενη επιλεγμένη ταχύτητα. Κατάλληλη για μεγάλη παραγωγή ατμών από το μαγείρεμα. L Φως Ανάβει και σβήνει το φως. Πλήκτρο σταθερά αναμμένο.GR

Φίλτρα για λίπη ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΦΙΛΤΡΩΝ ΓΙΑ ΛΙΠΗ

• Μπορούν να πλυθούν στο πλυντήριο πιάτων και απαιτούν κα- θαρισμό τουλάχιστον κάθε 2 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης.

• Αφαιρείτε τα φίλτρα ένα τη φορά, επεμβαίνοντας στους ειδι- κούς γάντζους.

• Πλύνετε τα φίλτρα χωρίς να τα στραβώσετε και αφήστε τα να

πριν τα τοποθετήσετε στη θέση τους.

• Τοποθετήστε τα έτσι ώστε η λαβή να παραμείνει προς το εξω- τερικό μέρος. Φίλτρο ενεργού άνθρακα (Μοντέλο ανακύκλωσης) ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

• Δεν μπορεί να πλυθεί και να αναγεννηθεί και πρέπει να αντι- καθίσταται τουλάχιστον κάθε 4 μήνες ή συχνότερα σε περί- πτωση ιδιαίτερα συχνής χρήσης.

• Βγάλτε το μεταλλικό φίλτρο για λίπη.

• Βγάλτε το κορεσμένο φίλτρο ενεργού άνθρακα αφού το ελευ- θερώσετε από τα στηρίγματα.

• Τοποθετήστε το νέο φίλτρο ενεργού άνθρακα στη θέση του.

• Τοποθετήστε το μεταλλικό φίλτρο για λίπη.

• Για την αντικατάσταση απευθυνθείτε στο Σέρβις ("Για την αγορά απευθυνθείτε στο Σέρβις").RU
