M1D2-12B - Subwoofer Rockford Fosgate - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Modell	M1D2-12B
Marke	Rockford Fosgate
Größe (Durchmesser)	12 Zoll (30,5 cm)
Impedanz	Doppel 2 Ohm (D2) oder Doppel 4 Ohm (D4) wählbar
Empfohlenes Gehäusevolumen (versiegelt)	0,5 Kubikfuß (14 Liter) netto
Lautsprecher-Verdrängung	0,1 Kubikfuß (2,83 Liter)
Gehäuseempfehlung	Versiegelte Box mit 3/4 Zoll MDF (19 mm)
Anschlussmöglichkeiten	Flachsteckhülse und DEUTSCH™-Steckeranschluss (optional)
Color Optix™ Beleuchtung	Ja, fernbedienbar über PMX-RGB oder manuelle Verkabelung, 7 Farben wählbar
Spannungsversorgung Beleuchtung	12 V DC, Sicherung empfohlen (nicht im Lieferumfang)
Kabelquerschnitt (empfohlen)	Mindestens 20 AWG für Color Optix™
Einbaudurchmesser	Siehe Schnitt- und Montageschablone auf www.rockfordfosgate.com
Schalldruckpegel (max.)	Über 130 dB (Hinweis: Gehörschaden möglich)
Sicherheitshinweis	Dauerhafter Schalldruck über 100 dB kann zu Hörverlust führen
Wartung und Reinigung	Gehäuse regelmäßig auf Dichtheit prüfen; Kabelverbindungen kontrollieren; trockenes Tuch für Außenflächen
Ersatzteile / Reparierbarkeit	Nicht vom Benutzer reparierbar; bei Defekt Fachhändler kontaktieren
Mitgeliefertes Zubehör	Flachsteckhülse, Montageschrauben, Zierring
Abmessungen (ca.)	Siehe Produktseite; typisch 12-Zoll-Tiefe ca. 15-20 cm
Gewicht (ca.)	ca. 5-8 kg je nach Gehäuse

Häufig gestellte Fragen - M1D2-12B Rockford Fosgate

Welche Impedanzoptionen habe ich beim M1D2-12B?

Der Subwoofer ist als D2 (Doppel 2 Ohm) oder D4 (Doppel 4 Ohm) erhältlich. Durch Serien- oder Parallelschaltung der Schwingspulen können Sie 1 Ω (D2 parallel), 2 Ω (D4 parallel), 4 Ω (D2 Serie) oder 8 Ω (D4 Serie) erreichen.

Wie schließe ich die Color Optix™-Beleuchtung richtig an?

Verwenden Sie die mitgelieferten Flachsteckhülsen oder einen DEUTSCH™-Stecker. Verbinden Sie gelbe Kabel mit 12 V (abgesichert), rote, grüne und blaue Kabel mit Masse für die gewünschte Farbe (siehe Tabelle). Schließen Sie die Beleuchtung nie direkt an 12 V an, sondern über einen Schalter oder PMX-RGB.

Welches Gehäusevolumen wird empfohlen?

Für eine versiegelte Box wird ein Netto-Innenvolumen von 0,5 Kubikfuß (14 Liter) empfohlen. Dabei ist die Verdrängung des Lautsprechers (0,1 Kubikfuß) bereits abgezogen. Verwenden Sie 3/4 Zoll MDF und dichten Sie alle Nähte ab.

Kann ich den Subwoofer auch in einem offenen Gehäuse (Free-Air) betreiben?

Nein, der M1D2-12B ist für den Einsatz in einem geschlossenen Gehäuse ausgelegt. Offene Betriebsweise kann zu Schäden führen und wird nicht empfohlen.

Wie berechne ich das Innenvolumen meiner Box?

Messen Sie Höhe, Breite und Tiefe in Zoll, multiplizieren Sie (H × B × T) und teilen Sie durch 1728, um Kubikfuß zu erhalten. Bei ungleichen Seiten den Durchschnitt nehmen. Ziehen Sie Materialstärke und Lautsprecherverdrängung ab.

Welche Sicherheitsvorkehrungen sind bei der Installation zu beachten?

Achten Sie darauf, keine Kraftstoff-, Brems- oder elektrischen Leitungen zu beschädigen. Verlegen Sie Kabel nicht unter dem Fahrzeug, sondern im Innenraum. Verwenden Sie Kabeldurchführungen an scharfen Kanten. Schließen Sie die Beleuchtung nur an 12 V mit Sicherung an.

Kann ich mehrere M1D2-12B parallel an einen Verstärker anschließen?

Ja, aber achten Sie auf die Gesamtimpedanz. Bei zwei D2-Modellen parallel erhalten Sie 0,5 Ω (D2 parallel) oder 1 Ω (D4 parallel). Stellen Sie sicher, dass Ihr Verstärker diese Impedanz stabil verarbeiten kann.

Wie pflege ich den Subwoofer richtig?

Reinigen Sie die Außenflächen mit einem trockenen, weichen Tuch. Überprüfen Sie regelmäßig die Dichtigkeit des Gehäuses und die Kabelverbindungen. Vermeiden Sie Feuchtigkeit und extreme Temperaturen.

Was tun, wenn der Subwoofer keine Bässe mehr liefert?

Überprüfen Sie die Verkabelung auf festen Sitz und korrekte Polarität. Testen Sie die Impedanz mit einem Multimeter. Stellen Sie sicher, dass der Verstärker nicht in den Schutzmodus geht und die Einstellungen (Frequenzweiche, Gain) korrekt sind.

Gibt es eine Garantie auf das Produkt?

Rockford Fosgate gewährt in der Regel eine beschränkte Garantie. Bitte wenden Sie sich an Ihren Fachhändler oder besuchen Sie die offizielle Website für genaue Garantiebedingungen.

BEDIENUNGSANLEITUNG M1D2-12B Rockford Fosgate

Fortgesetzte Geräuschdruckpegel von über 100 dB können beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme können Geräuschdruckpegel erzeugen, die weit über 130 dB liegen. Bitte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

OSSERVATE LE REGOLE DEL SUONO SENZA PERICOLI

Versiegelte Gehäuse sind am einfachsten zu bauen. Der wichtigste Teil beim Bau eines versiegelten Gehäuses besteht darin, sicherzustellen, dass das Gehäuse luftdicht ist. Die Verwendung von Klebstoff und einer Art Dichtungsmittel an allen Nähten gewährleistet eine solide Konstruktion und verhindert Luftlecks. Die Lautstärke der Box wirkt sich direkt auf die Leistung des Lautsprechers aus. Größere Gehäuse bieten eine flachere Ansprache und tiefere Bässe, während kleinere Boxen die Ansprechkurve stören und im Allgemeinen eine höhere Ausgangsleistung für einen höheren Schalldruck bieten.

Vorteile versiegelter Gehäuse:

• Kleine Gehäuse
  • Lineare (flache) Antwort
• Kein Hafenlärm
  • Hohe Belastbarkeit bei allen Frequenzen
  • Hervorragend für die Klangqualität
• Erweiterter Niederfrequenzausgang im Vergleich zu belüfteten Gehäusen

Ein Gehege bauen

Um richtig zu funktionieren, müssen die Wände des Gehäuses fest und nicht biegsam sein, wenn sie den hohen Drücken ausgesetzt sind, die durch den Betrieb des Lautsprechers erzeugt werden. Für eine optimale Leistung empfehlen wir die Verwendung von 3/4 "MDF (Medium Density Fiberboard) und interner Versteifung. Das Gehäuse sollte zusammengeklebt und mit Nägeln oder Schrauben gesichert werden.

Volumen berechnen

Bei der Berechnung des Volumens werden lediglich die Abmessungen in Zoll gemessen und die folgende Formel verwendet: H x B x T geteilt durch 1728 (Kubikfuß). Siehe Block unten.

Wenn zwei gegenüberliegende Seiten ungleich lang sind, addieren Sie sie und teilen Sie sie durch zwei, um den Durchschnitt zu erhalten. Wenn Sie diese Zahl verwenden, erhalten Sie das Volumen, ohne dass die Box in Abschnitten berechnet und die Abschnitte addiert werden müssen. Die Dicke des Prallmaterials verringert das Innenvolumen, so dass dieses von den Außenabmessungen abgezogen werden muss, um das Innenvolumen zu bestimmen. Der Lautsprecher selbst reduziert auch die interne Lautstärke. Die Luftmenge, die von jedem Modell verdrängt wird, ist auf dem Datenblatt aufgeführt und sollte ebenfalls von der Bruttovolumenberechnung abgezogen werden.

Versiegeltes Gehäuse

HINWEIS: Vb ist die interne Lautstärke, bevor eine Lautsprecher- und / oder Portverschiebung hinzugefügt wird. Alle Außenmaße basieren auf der Verwendung von 1,90 cm (3/4 Zoll) -Materialien.

HINWEIS: Wenn Sie andere als die empfohlenen Gehäuse verwenden, wenden Sie sich an den technischen Support, um die richtige Anwendung zu erhalten.

Empfehlung für ein optimal abgedichtetes Gehäuse

Sealed Enclosures 10”

Total Internal Volume cu. ft. .5 (14L) (Liter)

Woofer Displacement cu. ft. (Liter) 0.1 (2.83)

V_a -Net Internal Volume cu. ft. (Liter) 1.0 (28.32)

Installationshinweise

Bevor Sie mit der Installation beginnen, befolgen Sie diese einfachen Regeln:

1. Lesen und verstehen Sie die Anweisungen sorgfältig, bevor Sie versuchen, diese Lautsprecher zu installieren.

2. Zur einfacheren Montage empfehlen wir, alle Kabel zu verlegen, bevor Sie die Lautsprecher an ihrem Platz montieren.

3. Verwenden Sie hochwertige Steckverbinder für eine zuverlässige Installation und zur Minimierung von Signal- oder Stromverlusten.

4. Denken Sie nach, bevor Sie bohren! Achten Sie darauf, dass Sie bei Arbeiten an Fahrzeugen keine Benzintanks, Kraftstoffleitungen, Brems- oder Hydraulikleitungen, Unterdruckleitungen oder elektrischen Leitungen durchtrennen oder in diese bohren. Achten Sie beim Einbau in ein Boot darauf, dass Sie den Hauptrumpf nicht durchschneiden oder durchbohren.

5. Verlegen Sie niemals Kabel unter dem Fahrzeug. Das Verlegen der Kabel im Fahrzeug- oder Rumpfbereich bietet den besten Schutz.

6. Vermeiden Sie es, Kabel über oder durch scharfe Kanten zu führen. Verwenden Sie Gummi- oder Kunststofftüllen, um alle durch Metall verlegten Drähte, insbesondere die Firewall, zu schützen.

Montage

1. Bestimmen Sie, wo die Lautsprecher montiert werden sollen. Stellen Sie sicher, dass der Bereich groß genug ist, damit der Lautsprecher gleichmäßig montiert werden kann. Stellen Sie sicher, dass der Montageort tief genug ist, damit der Lautsprecher hineinpasst. Betätigen Sie beim Einbau in eine Tür alle Funktionen (Fenster, Schlösser usw.) über den gesamten Betriebsbereich, um sicherzustellen, dass keine Hindernisse vorhanden sind.
2. Entnehmen Sie der Spezifikationstabelle den richtigen Lochdurchmesser für Ihr Lautsprechermodell. Schneid- und Montageschablonen finden Sie unter www.rockfordfosgate.com.
3. Markieren Sie die Stellen für die Befestigungsschrauben. Bohren Sie die Löcher mit einem 1/8-Zoll-Bohrer.
4. Führen Sie die Lautsprecherkabel durch den Ausschnitt und schließen Sie sie an die Lautsprecheranschlüsse an. Achten Sie beim Anschließen der Kabel auf die richtige Polarität. Der Pluspol des Lautsprechers ist mit einem "+" gekennzeichnet.
5. Bringen Sie den Zierring über dem Lautsprecher an und befestigen Sie ihn mit den vier (4) mitgelieferten Schrauben.
6. Ziehen Sie die Schrauben an, bis der Lautsprecher fest sitzt, um ein Klappern zu vermeiden. Ziehen Sie die Schrauben nicht zu fest an.

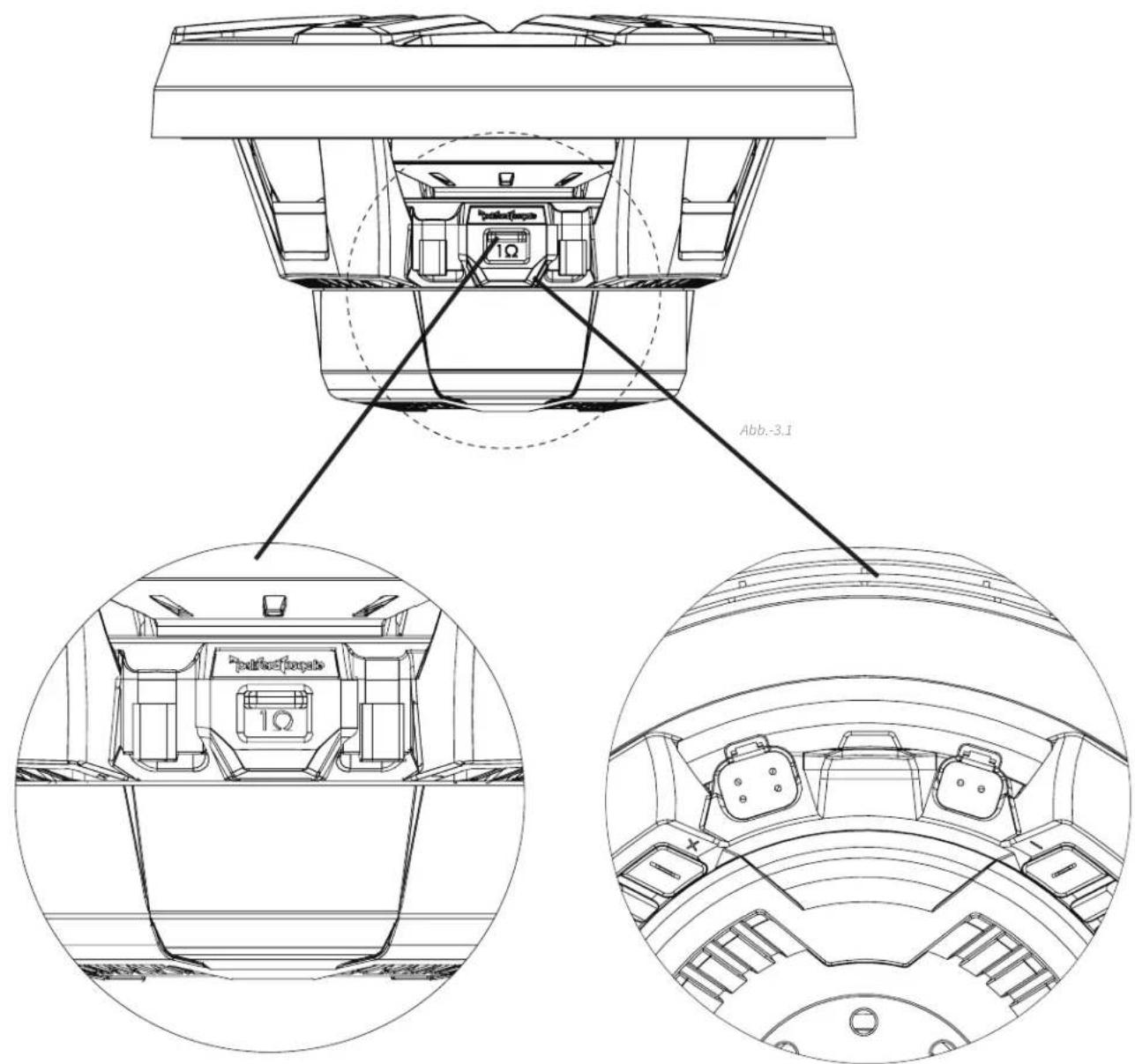

SCHALTER DER LAUTSPRECHERANSCHLÜSSE LAUTSPRECHER UND COLOR OPTIX™-AN-SCHLÜSSE

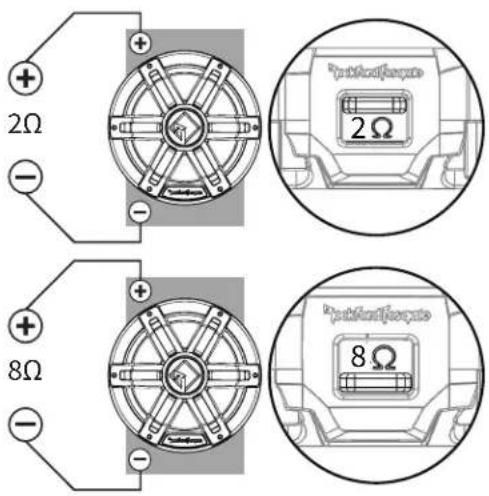

D4 Impedanzoptionen

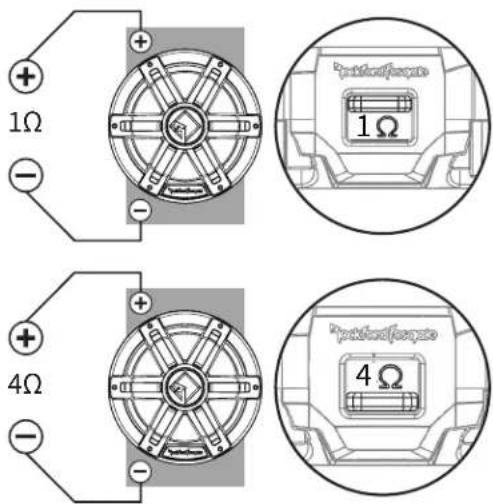

D2 Impedanzoptionen

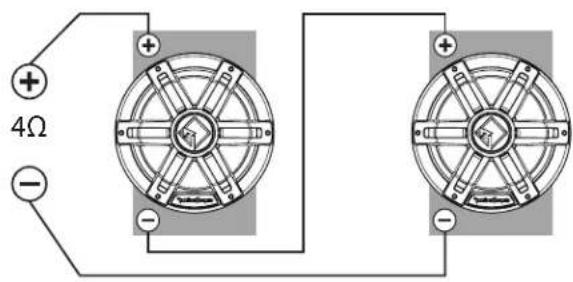

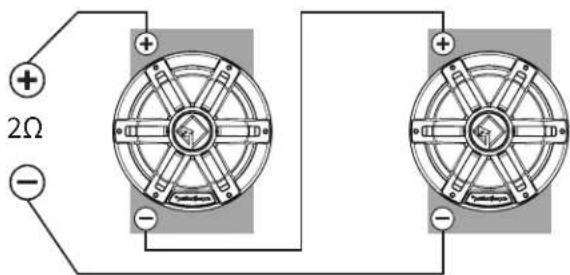

Serienverkabelungsoptionen für Woofer

D4 mit Schalter auf 2Ω

D2 mit Schalter auf 1Ω

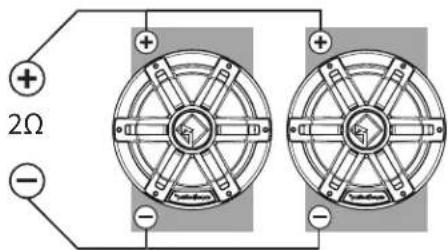

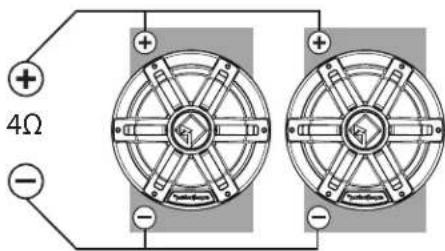

Optionen für Woofer-Parallelverdrahtung

D4 mit Schalter auf 8Ω

D2 mit Schalter auf 4Ω

LAUTSPRECHER-Verkabelung

Es gibt (2) verschiedene Optionen für die Verkabelung Ihrer Lautsprecher.

Verwenden Sie die mitgelieferte Flachsteckhülse wie in Abbildung 3.1. Sie können auch den DEUTSCH-™/Amphenol-Stil Konnektor-Eingang (nicht im Lieferumfang) neben dem COLOR OPTIX™ Konnektor verwenden.

COLOR OPTIX™ Verkabelung

Wenn Sie PMX-RGB nicht verwenden, folgen Sie den Diagrammen unten für die Anleitungen für die korrekten Stiftkontakte und Festverdrahtung.

Vorsichtsmaßnahmen für die COLOR OPTIX™ Verkabelung

• Nicht an 24-Volt-Spannung anschließen
• Wir empfehlen nur die Verwendung der COLOR OPTIX™ Verkabelungstabelle oder den Anschluss an PMX-RGB. Andere Arten von Anschlüssen können die Lautsprecher oder das angeschlossene Gerät beschädigen.
• Wir empfehlen, eine Sicherung (nicht im Lieferumfang) am gelben 12-Volt-Kabel zu installieren, wenn Sie NICHT PMX-COLOR OPTIX™ verwenden. Siehe COLOR OPTIX™ Verkabelungstabelle für Verkabelungsoptionen.
• Rockford empfiehlt eine Kabelstärke von mindestens 20 Gauge für die Festverdrahtung Ihrer COLOR OPTIX™ Lautsprecher.
• COLOR OPTIX™ Lichter nie direkt an 12 Volt anschließen. Verwenden Sie entweder PMX-RGB oder einen Kippschalter (nicht im Lieferumfang), der an ein gesichertes 12-Volt-Netzteil angeschlossen ist. Weitere Informationen zur erforderlichen Sicherungsgröße (nicht im Lieferumfang) finden Sie in den technischen Daten.

COLOR OPTIX™ Stiftkontakte (Drahtseite) COLOR OPTIX™ Konnector

1 - ROT (Erdungseingang)

2 - Gelb (12 V + Eingang)

3 - Blau (Erdungseingang)

4 - Grün (Erdungseingang)

Im Lieferumfang der Lautsprecher

Der Konnektor ist DEUTSCH™/Amphenol-Stil DT06-4S

illus.-4.1

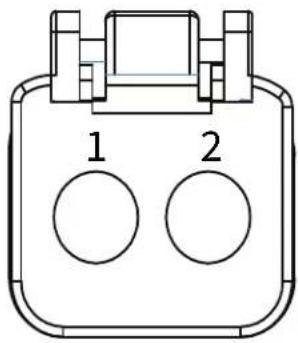

Lautsprecher-Stiftkontakte (Drahtseite)

1 - ROT - Positiver Lautsprechereingang

2 - SCHWARZ - Negativer

Lautsprechereingang

NICHT im Lieferumfang mit den Lautsprechern

Der Konnektor ist DEUTSCH™/Amphenol-Stil DT06-2S

VERKABELUNGSOPTIONEN FÜR COLOR OPTIX™

LED-AUSGANGSFARBE DIESES FARBIGE KABEL AN DIE ERDUNG ANSCHLIESSEN
ROT ROT
GRÜN GRÜN
BLAU BLAU
GELB ROT U. GRÜN
PINK ROT U. BLAU
AQUA GRÜN U. BLAU
WEISS ROT, GRÜN U. BLAU
Schließen Sie die farbigen Kabel rechts für die Ausgangsfarbe links an.Schließen Sie alle gelben Kabel zusammen an einem 12-Volt-Schaltkreis an. Siehe Vorsichtsmaßnahmen für die Verkabelung.

Mitgeliefert
Abb.-4.2
