BEDIENUNGSANLEITUNG ICR-B34 SANYO

Das Gerat darf keiner Nasse oder Spritzwasser ausgesetzt werden.
- Lassen Sie das Gerät nicht fallen und setzen Sie es keinen starken Erschüttungen aus.
- Benutzen Sie das Gerät nicht an Orten, an denen extreme Temperaturen herrschen (unter 5^ oder über 35^ ).

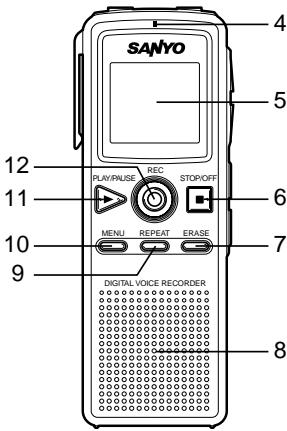

Bedienelemente

1. Ohrhörerbuchse (C)
2. Eingebautes Mikrofon
3. Buchse für den Anschluss eines externen Mikrofons (
4. Aufnahme-LED
5. Display
6. Stopp/Ausschalt Taste (■) (STOP/OFF)
7. Lösch-Taste (ERASE)
8. Eingebauter Laatsprecher
9. Wiederholen-Taste (REPEAT)
10. Menu-Taste (MENU)
11. Wiedergabe/Pause/Einschalt Taste () (PLAY/PAUSE)
12. Aufnahme-Taste (●) (REC)

1. Tasten für Lautstärkeregelung (VOLUME)
2. Überspringen/Suchen Tasten (↓▲, ▷▶) (SKIP/SEARCH)

Display

Einlagen der Batterien

1. Entfernen Sie den Deckel des Batteriefachs.
2. Legen Sie zwei "R03/HP16/AAA" Batterien ein (nicht enthalten). Kontrollieren Sie die richtige Polung, und setzen Sie den Deckel wieder ein.

1

2

Anschlüsse

Externes Mikrofon

Steen Sie ein externes Mikrofon (nicht im Lieferumfang enthalten) in die - Buchse ein. Das eingebaute Mikrofon wird automatisch abgeschaltet.

Ohrhorer

Schließen Sie einen Ohrhörer (nicht im Lieferumfang enthalten) an die Buchse an, um die Aufnahme mitzuhören oder um die Inhalt ungestört abzuhären. Der eingebaute Lautsprecher wird automatisch abgeschaltet.

WAS TUN, WENN...

Wenn die Funktion oder Anzeige des Geräts nicht normal ist,

1. Öffnen Sie den Batteriefachdeckel.
2. Drücken Sie die RESET-Taste mit Hilfe eines kleinen Kugel-schreibers o.a. für mindestens 30 Sekunden.
3. Fahren Sie mit der normalen Bedienung fort.

Für den Anfang

Ein- und Ausschalten des Geräts

Drücken Sie die PLAY/PAUSE-Taste, um die Stromversorgung einzuschalten. Das Display schaltet sich ein, und das Gerät befindet sich im Stopp-Modus.

Drücken Sie in Stopp-Modus die STOP/OFF-Taste um das Gerä auszuschalten. Die Zeitanzeige bleibt eingeschaltet.

• Wenn die Uhrzeit nicht eingestellt wurde blinkt die Zeitanzeige.

Beispiel:
(StoppModus)

Batterie-Anzeige

Zeigt den Ladezustand während des Betriebs an.

:Voll

: Etwa halbvoll

: Schwache oder leere Batterien, müssen ausgetauscht werden

VORSICHT:

• Ersetzen Sie die Batterien nicht, während das Geräteingeschäftet ist. Dies konnte zu Fehlfunktionen des Geräts führen.
• Nehmen Sie die Batterien heraus, wenn Sie beabsichtigen, das Gerät für einen Monat oder länger nicht zu benutzen.
• Entsorgen Sie alle verbrauchten Batterien entsprichenden der geltenden Gesetze.

Automatische Ausschalt-Funktion

Wenn Sie das Gerät für 3 Minuten nicht verwenden, schaltet es sich automatisch aus.

Sperrfunktion

These Funktion verhindert die versehentliche Aktivierung von Tasten während der Aufnahme oder Wiedergabe.

Drücken Sie MENU-Taste für mindestens 2 Sekunden, um den Sperr-Modus einzuschalten. "LOCKED" blinkt kurz, und " " bleibt eingeschaltet.

• Wenn Sie andere Tasten drücken, während sich das Gerät im Sperr-Modus befindet, blinkt "LOCKED" auf, und die Taste Funktioniert nicht.

Drücken Sie MENU-Taste nochmals für mindestens 2 Sekunden, um den Sperr-Modus auszuschalten. "■" verschwindet.

Signalton

Der Signaton ist jeder Mal zu horen, wenn Sie eine Taste drücken, außer während der Wiedergabe und Aufnahme (siehe Seite 20).

Datums- und Uhrzeiteinstellung

Mit dieser Funktion konnen Sie immer das Aufnahmedatum und - Uhrzeit Ihr aufgenommen Nachrichten auf dem Display ablesen (siehe Seite 21).

• Sie können these Gerät trotzdem für normale Aufnahmen verwenden, ohne die Uhrzeit eingestellt zu haben. Sie haben dann jedoch keine korrekte Datum- und Zeitreferenz für ihre aufgenommenen Nachrichten.

Menüfunktion

Übliches Vorgehen bei der Menüfungtion

1. Drücken Sie im Stopp-Modus kurz die MENU-Taste. Das Gerät wechselt in den Menüinstall-Modus. Es ist nur die entsprechende Anzeige eingeschaltet, und alle anderen Anzeigen gehen aus. Bei jedem Drücken der Tasteändert sich die Display-Anzeige wie folgt:

"FOLDER" "DICT" (oder "CONF") "LP" (oderr"HQ") "VAS" (OFF oder ON) "ONE" (oder "ALL") "BEEPON" (oder "BEEPOFF") Datum- und Uhrzeiteinstellungen-Modus (YEAR, MM/DD, 12 oder 24 HOUR, TIME) Stopp-Modus

1. Drücken Sie die▶ oder SKIP/SEARCH-Taste, um die Einstellung des gewählten Menüs zuändern. (Weitere Einzelheiten entnehmer Sieitte den folgenden Erläuterungen)
2. Wenn innerhalb von 10 Sekunden keine Taste gedrückt wird wechselt das Gerät zurück in den Stopp-Modus.
3. Drücken Sie die STOP/OFF-Taste, um den Menüinstall-Modus zu verlassen. Das Gerät wechselt darüber in den Stopp-Modus.

FOLDER: Auswahldes Ordners (1, 2, 3 oder 4)

DICT (oder CONF): Einstellen der Aufnahmeumgebung

DICT (Diktat): In mehr geschlossenen Umgebungen und die Aufnahmequelle ist nahe am Gerät.

CONF (Konferenz): In offeneru Umgebungen und die Aufnahmequelle ist entfernt vom Gerät.

LP (oder HQ): Einstellen der Aufnahmequalität

LP: Für lange Wiedergabe

HQ: Für hochwertige Wiedergabe

Modell	Speichergroße	Aufnahmezeit (ca.)
ICR-B29	8 MB	LP: 3 h 35 min	HQ: 1 h
ICR-B31	16 MB	LP: 7 h 10 min	HQ: 2 h
ICR-B34	32 MB	LP: 14 h 20 min	HQ: 4 h

VAS (OFF oder ON): Einstellen von VAS

(Stimmenaktiviertes System)

OFF: Zum manuellen Starten und Stoppen der Aufnahme

ON: Die Aufnahme beginnt, wenn Sie in das Mikrofon sprechen. Die Aufnahme stoppt, wenn das Diktieren für ca. 3 Sekunden unterbrochen wird. "VAS" bleibt eingeschaltet.

Stellen Sie die Mikrofon-Empfindlichkeit beim Aufnahmebeginn mit der "+"oder "-"VOLUME-Taste ein. Der VAS-Pegel erscheint ("SEN 01" - "SEN 10").

ONE (oder ALL) : Einstellen des WiedergabeModus

▶ ONE: Zur Wiedergabe einer bestimmten Datai.
ALL: Zur Wiedergabe aller Dateien in einem Ordner.

BEEPON (oder BEEPOFF): Einstellen des Signaltons

BEEPON: Der Signalton ist jedem Mal zu horen, wenn Sie eine Taste drücken, außer während der Wiedergabe und Aufnahme.

BEEPOFF: Signalton aus

OFF

VAS

BEEPON

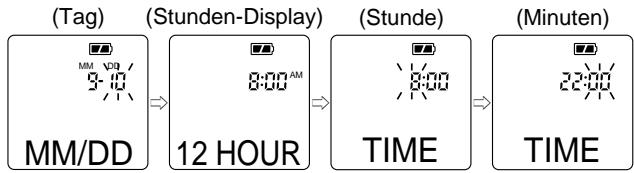

Datum- und Uhrzeitinstellungen-Modus YEAR, MM/DD, 12 oder 24 HOUR, TIME

1. Drücken Sie im Stopp-Modus sieben Mal die MENU-Taste. Das Gerät wechseln in den Datum und Uhrzeiteinstellungen-Modus. "YEAR" erscheint, und das Jahr-Display blinkt.

(Jahr)

1. Drücken Sie mehrmals die▶- oder |▶-Taste, um das Jahr anzuwahlen.
2. Drucken Sie die MENU-Taste. Das Monat-Display blinkt.

1. Führer Sie die oben beschriebenen Schritte 2 - 3 aus, um den Monat, den Tag, das Stunden-Display (12-Stunden oder 24-Stunden), die Stunde und die Minuten einzustellen.

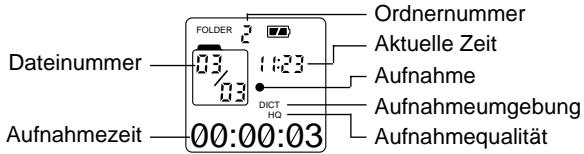

Aufnahme

Stellen Sie vor Beginn Ihrer Aufnahme die Aufnahmeumgebung (DICT/CONF), die Aufnahmequalität (LP/HQ) und die VAS-Funktion ein (siehe Seite 19 - 20).

1. Wahlen Sie im Stopp-Modus den gewürschten Ordner (siehe Seite 19).
2. Drücken Sie die REC-Taste. Die Aufnahme beginnt mit einer neuen Dateinummer. Die Aufnahme-LED leuchtet. Beispiel:

• Für Aufnahme mit VAS: Siehe Seite 20.

• Drücken Sie die REC-Taste, um die Aufnahme zu pausieren. "PAUSE" wird angezeigt und die Aufnahme-LED blinkt. Drücken Sie noch einmal die Taste, um die Aufnahme fortzusetzen.

• Beenden Sie die Aufnahme mit der STOP/OFF-Taste.

Die verbleibende Aufnahmezeit wird angezeigt.

Drucken und halten Sie während der Aufnahme die PLAY/PAUSE-Taste gedrückt, um die verbleibende Aufnahmezeit anzuzeigen.

Hinweis:

Sie können bis zu 99 Dateien in einem Ordner aufnehmen, maximal 200 Dateien insgesamt.

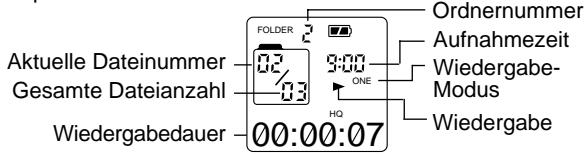

Wiedergabe

Stellen Sie den Wiedergabe-Modus (ONE/ALL) ein, bevor Sie die Wiedergabe beginnen (siehe Seite 20).

1. Wahlen Sie im Stopp-Modus den gewürschten Ordner (siehe Seite 19).
2. Drücken Sie mehrmals die▶I oder I<SKIP/SEARCH-Taste, um die gewünschte Datei auszuwahlen.
3. Drücken Sie zum Starten der Wiedergabe die PLAY/PAUSE-Taste. Das Aufnahmedatum erscheidt kurz im Zeit-Display, dann wird ständig die Aufnahmezeit angezeigt.

Beispiel:

1. Drücken Sie die PLAY/PAUSE-Taste, um die Wiedergabe zu pausieren. Es erscheint "PAUSE". Drücken Sie noch einmal die Taste, um die Wiedergabe fortzusetzen.
2. Drücken Sie die Taste "+" oder "-" VOLUME, um die Lautstärke einzustellen (VOL 00 - VOL 28).
3. Drücken Sie die Taste MENU. Die Wiedergabestelle wird in einer Datei um 5 Sekunden zurückversetzt und die Wiedergabe wird fortgesetzt.

4. Drücken und halten Sie die▶- oder |▶-Taste gedrückt, um eine schelle Suehe innerhalb einer Datei auszufahren.

5. Drücken Sie kurz die▶▶-Taste, um zu der{nachsten Datei zu springen.

Drücken Sie kurz die Taste um zum Beginn der aktuellen Daten zu zuck zu springen. Drücken Sie die Taste noch einmal, um zum Anfang der vorhergehenden Daten zu springen.

1. Drücken Sie die STOP/OFF-Taste, um die Wiedergabe zu stoppen.

Anspielien

Wiedergabe der ersten 3 Sekunden jeder Datei in einem Ordner.

1. Wahlen Sie im Stopp-Modus den Ordner.
2. Drucken Sie mehrmals die▶-oder▶Taste, bis "ALL" auf dem Display erscheidt.

1. Drucken Sie die PLAY/PAUSE-Taste, um das Anspielenz zu starten.
2. Drücken Sie die STOP/OFF-Taste, um das Anspielen zu beenden.

Wiederholung eines bestimmten Bereichs (Wiederholung A-B)

1. Drücken Sie während der Wiedergabe am Anfang eines Bereichs (Punkt A), den Sie wiederholen möchten, REPEAT.
2. Drücken Sie am Ende des Bereichs (Punkt B) wieder REPEAT. Auf dem Bildschirm erscheint "AB REP". Der Bereich zwischen den Punkten A und B wird wiederholt.
3. Drücken Sie REPEAT erneut, um die normale Wiedergabe fortzusetzen.

Löschen

Löschen der ausgewählten Datei

1. Wahlen Sie im Stopp-Modus den Ordner und die Datei.
2. Drucken Sie kurz die ERASE-Taste. "DELETE" blinkt.
3. Halten Sie die ERASE-Taste für mindestens 2 Sekunden gedrückt, während "DELETE" blinkt. Die in dem Ordner ausgewählte Daten warde gelöscht. Alle Dateinummeln nach der gelöschten Daten reduzieren sich um eins.

Löschen eines Ordners

1. Wahlen Sie im Stopp-Modus den Ordner.
2. Drücken Sie die▶Ioderl SKIP/SEARCH-Taste, bis "ALL"auf dem Display erscheint.
3. Drucken Sie kurz die ERASE-Taste. "DELETE" blinkt.
4. Halten Sie die ERASE-Taste für mindestens 2 Sekunden gedrückt, während "DELETE" blinkt. Alle Dateien in dem ausgewählten Ordner werden gelöscht.

Löschen aller Ordner

1. Drücken Sie im Stopp-Modus kurz die ERASE-Taste. "DELETE" blinkt.
2. Halten Sie die REC-Taste für mindestens 3 Sekunden gedrückt. "FOLDER", "ALL" und "DELETE" blinken.
3. Halten Sie, während das Display blinkt, für mindestens 2 Sekunden die ERASE-Taste gedrückt. Alle Dateien in allen Ordnern werden gelöscht.

Drücken Sie die STOP/OFF-Taste, um den Löschvorgang zu unterbrechen.

Fehlerbehebung

Displayistleer

• Prüfen Sie, dass die Batterien richtig herum eingelegt sind, und dass sie nicht leer sind.

Tasten reagieren nicht

Vergewissem Sie sich, dass die Sperr-Funktion nicht aktiviert ist.

Keine Aufnahme möglich

Vergewissem Sie sich, dass der Speicher nicht voll ist.
- Sie haben 99 Dateien in einem Ordner aufgenommen. Versuchen Sie eine Aufnahme in einem neuem Ordner.
- Vergewissern Sie sich, dass die Gesamtanzahl der Dateien 200 nicht überschreitet.

Kein Ton

Vergewissern Sie sich, dass die Lautstärke nicht auf 0 gestellt ist.
- Vergewissern Sie sich, dass Sie einem Ordner mit aufgenommenen Nachrichten ausgewählten haben.
- Der Ohrstecker sollen nicht angeschlossen sein.

Reinigen des Gehäuses

Reinigen Sie das Gerätegehäuse mit einem weichen, mit lauwarmem Wasser befeuchteten Tuch. Verwenden Sie kein Benzin, Verdünner oder Alkohol, daß these Substanzen die Geräteoberfläche beschädigten.

SERVICE

GERMANY (DEUTSCHLAND)

Bei technischen Fragen zu der mitgelieferten SANYO Software oder bei einem technischen Defekt am Gerät finden Sie auf unserer Homepage im Servicebereich weitere Unterstützung. http://www.sbee.de

Bei weitergehenden Fragen wenden Sie sich an unserem autorisierten Servicepartner unter der Nummer: 089/41 94 80-18 an.

Bei Fragen zur Spracherkennungssoftware wenden Sie sichitte

Europäische Normenverträgelichkeit/CE

Dieses Diktiergerät ist mit dem CE-Zeichen ausgestattet und entspricht damit den zur Zeit geltenden Normen für den Betrieb dieser Geräte. Damit sind geltende Richtlinien der elektron-magnetischen Verträglichkeit 89/336/EWG und die Sicherheitsbestimmungen nach der Niederspannungsrichtlinie 73/23/EWG mit 93/68/EWG gewährleistet. Gegenseitige Störungen mit anderen elektronischen Geräten sind normalerweise ausgeschlossen, wenn diese ebenfls den gultigen Normen entsprechen. Vereinzelte Störungen können jedoch nicht ausgeschlossen werden. Dieses Produkt stimmt mit den Vorschriften der dafür geltenden Europäischen Richtlinien überein.

Précautions

Toetsen reageren nicht.

Dieses Gerät entspricht der EMC-Direktive 89/336 und der LVD-Direktive 73/23.

Änderungen und Ergänzungen dieser Beschreibung / Anleitung sind vorbehalten. Für den Inhalt wird keine Haftung übernommen, insbesondere nicht für Schäden durch vorhandene, nicht vorhandene oder fehlerhafte Angaben.
