Produkttyp	Kopfstellen-Transmodulator und Decoder
Abmessungen (H x B x T)	97 (118) x 350 x 244 mm (einschließlich Wandhalterung)
Gewicht	ca. 4 kg
Leistungsaufnahme	37 ... 41 W (typisch)
Eingänge	8 x Sat-IF (F-Buchse, 75 Ω), 1 x Sat/Terrestrisch/Kabel (F-Buchse, 75 Ω)
Ausgänge	18 x DVB-C (QAM 16/32/64/128/256), 1 x Testausgang (-25 dB)
Entschlüsselung	6 CI-Steckplätze für CAM-Module
Frontend	16 x DVB-S(2) + 2 x DVB-S(2)/-T(2)/-C (Multi-Standard)
Frequenzbereich (Sat-IF)	950 ... 2150 MHz
Frequenzbereich (Terrestrisch/Kabel)	48 ... 858 MHz (DVB-C), 50.5 ... 858 MHz (DVB-T/T2)
Modulation	DVB-C: 4/16/32/64/128/256 QAM; DVB-S(2): QPSK, 8PSK; DVB-T(2): COFDM
DiSEqC-Unterstützung	DiSEqC 1.0 (vertikal/horizontal, niedrig/hoch, Sat-Position)
Stromversorgung für LNB/Aktive Antenne	Max. 250 mA pro LNB (an ausgewählten Buchsen), 50 mA für aktive Antenne (5 V)
Konfigurationsschnittstelle	Ethernet (RJ45), USB (Typ A und B für UFOlink-Kaskadierung)
Konfigurationssoftware	USW 800 (kostenloser Download von Kathrein)
Kaskadierung	Bis zu 4 Geräte (Master/Slave über USB 2.0-Kabel)
Umgebungstemperatur	0 ... +45 °C (Betrieb), -25 ... +70 °C (Lagerung/Transport)
Sicherheit	Nur für den Innenbereich; Lüftung freihalten; vor Wartung Netzstecker ziehen; Erdung erforderlich
Lieferumfang	UFO 87-18/CI-Gerät, Wandmontageplatte, Bedienungsanleitung, Drittanbieter-Software-Hinweis
Garantie	Ungültig bei Öffnung (außer CI-Steckplatzabdeckung) oder Modifikation

Häufig gestellte Fragen - UFO 87-18/CI KATHREIN

Was ist die Hauptfunktion des Kathrein UFO 87-18/CI?

Der UFO 87-18/CI ist ein Kopfstellengerät, das DVB-Signale transmoduliert und entschlüsselt. Es empfängt bis zu 16 DVB-S(2)- und 2 DVB-S(2)/-T(2)/-C-Transponder und gibt bis zu 18 einzeln konfigurierbare DVB-C-Kanäle aus.

Wie viele CA-Module kann ich installieren und wo stecke ich sie ein?

Es gibt 6 CI-Steckplätze. Stecken Sie CAMs mit der Vorderseite nach oben in die Steckplätze ②/④/⑥ und mit der Rückseite nach oben in die Steckplätze ①/③/⑤. Verwenden Sie einen Torx T20-Schraubendreher, um die CI-Steckplatzabdeckung zu öffnen.

Kann ich mehrere UFO 87-18/CI-Geräte miteinander verbinden?

Ja, bis zu vier Geräte können in einer Master/Slave-Konfiguration mit einem USB 2.0-Kabel (Typ A auf Typ B) kaskadiert werden. Der Master ist das mit dem Netzwerk verbundene Gerät; Slaves werden über den Master gesteuert.

Wie konfiguriere ich die Kopfstelle?

Verwenden Sie die Konfigurationssoftware USW 800 auf einem Computer, der über Ethernet mit dem Master-Gerät verbunden ist. Die Software erkennt Slaves automatisch. Laden Sie die neueste Version von www.kathrein.com herunter.

Welche Anforderungen an die Stromversorgung gibt es?

Die Kopfstelle wird über ein integriertes Netzkabel mit Strom versorgt. Die Versorgungsspannung muss mit dem Typenschild übereinstimmen (typischerweise 100-240 V AC). Die Leistungsaufnahme beträgt 37-41 W (typisch). Der Netzstecker muss jederzeit zugänglich sein.

Wie führe ich einen Werksreset durch?

Drücken Sie den versenkten Reset-Knopf (mit einem Kugelschreiber) länger als 5 Sekunden. Warten Sie, bis die Status-LED orange leuchtet, dann lassen Sie los. Das Gerät wird auf Werkseinstellungen zurückgesetzt und startet neu.

Was soll ich tun, wenn das Gerät überhitzt?

Das Gerät verfügt über eine automatische thermische Abschaltung. Wenn es abschaltet, lassen Sie es in einem gut belüfteten Bereich abkühlen. Achten Sie darauf, dass die Freiräume (100 mm oben/unten, 200 mm seitlich) eingehalten werden. Vermeiden Sie das Abdecken der Kühlrippen.

Kann ich DiSEqC mit diesem Gerät verwenden?

Ja, DiSEqC 1.0 wird an den 8 Sat-IF-Eingängen unterstützt zum Umschalten zwischen vertikaler/horizontaler Polarisation, niedrigem/hohem Band und Satellitenpositionen A/B/C/D. Es ist nicht für die Multi-Standard-Frontend-Eingänge verfügbar.

Welches Zubehör ist im Lieferumfang enthalten?

Das Paket enthält das UFO 87-18/CI-Gerät, eine Wandmontageplatte, Bedienungsanleitung und einen Hinweis zu Software Dritter. Das USB-Kabel für die Kaskadierung ist als Zubehör erhältlich (EBC 02/G).

Wo finde ich das neueste Handbuch und Software-Updates?

Besuchen Sie die Kathrein-Website unter www.kathrein.com. Die Konfigurationssoftware USW 800 und die aktuelle Version des Benutzerhandbuchs stehen zum kostenlosen Download zur Verfügung.

BEDIENUNGSANLEITUNG UFO 87-18/CI KATHREIN

Kopfstelle 18-fach-DVB-S(2)/-T(2)/-C - DVB-C (J.83A)

Zu dieser Anleitung

Dieses Dokument ist Teil des Produkts.

Das Gerät erst installieren und benutzen, nachdem Sie dieses Dokument gelesen und verstanden haben.
▶ Die in diesem Dokument beschriebenen Maßnahmen immer in der angegebenen Reihenfolge durchführen.
▶ Dieses Dokument während der Lebensdauer des Geräts aufbewahren. Das Dokument an nachfolgende Besitzer und Benutzer weitergeben.

Die aktuelle Version dieses Dokuments finden Sie auf www.kathrein.com.

Merkmale

Stand-Alone-Kopfstelle mit 16 DVB-S(2) sowie zwei DVB-S(2)/-T(2)/-C Multi-Standard-Frontends (Standards nicht kombinierbar, keine DiSEqCTM Unterstützung für DVB-S(2)) und 18 DVB-C-konformen Ausgangskanälen (flexibel einstellbar)
■ 6-fach Entschlüsselung Funktion (CI)
■ Herausragende Ausgangswerte durch Direktumsetzung als FPGA-Lösung
■ Hohe Energieeffizienz
8 Sat-ZF-Eingänge mit DiSEq©1.0-Funktionalität für Sat-Multischalter flexibel auf 2 x 8 Frontends verteilbar sowie ein Eingang für beide Multistandard-Frontends
■ Spannungsversorgung für zwei LNB und eine aktive Antennen

Alle Übertragungsparameter sind mit der Konfigurationssoftware USW 800 einstellbar.
■ Fernwartung und -konfiguration
■ Umfangreiche Basisband-Signalverarbeitung mit z. B. Programmfilterfunktionalität, NIT, LCN
- Bis zu vier Geräte können in einem Systemverbund gemeinsam administriert und konfiguriert werden (NIT, LCN, Kanalbelegung ...)
■ Wartungsfrei und geräuschlos durch lüfterfreies Gerätedesign

Lieferumfang

• UFO 87-18/CI
• Wandhalter
  • Anwendungshinweis
• Sicherheitshinweis
  • Third Party Software Acknowledgement

Funktionsblöcke

1) typisch für folgenden Input: 16 x DVB-S(2), 2 x DVB-T2, keine LNB-/Antennenversorgung, ohne CAM

Bestimmungsgemäßer Gebrauch

Die UFO 87-18/CI dient zur Transmodulation und Entschlüsselung von DVB-Signalen. Modernste Full-Band und Triple-Tuner Technologie ermöglicht den Empfang von bis zu 16 DVB-S(2) und zwei DVB-S(2)/T(2)/-C Transpondern. Diese können aus den anliegenden Signalen der acht DiSEqC-fähigen SAT-Eingänge und des kombinierten Sat/Kabel/Terrestrik-Eingangs in beliebiger Kombination empfangen werden. Der UFO 87-18/CI liefert bis zu achtzehn individuell einstellbare Ausgangskanäle in DVB-C.

Die leistungsfähige Basisbandverarbeitung bietet Programmfilter, NIT-, CAT- und LCN-Funktionalität. 6 CAM Schächte für äußerst leistungsfähige und flexible kombinierbare Entschlüsselungsfunktionen.

Die Konfiguration erfolgt mit der Bediensoftware USW 800 über eine IP-Schnittstelle. Eine optionale Kaskadierung von bis zu vier Geräten der UFOmini Serie mit DVB-C Ausgang wird per USB-Verbindung ermöglicht. Das Gerät ist ausschließlich für den Einsatz in Satelliten-, Kabel- oder Antennenempfangsanlagen vorgesehen. Bei anderweitiger Nutzung oder Nichtbeachtung des Dokuments erlöschen Garantie und Gewährleistung.

Allgemeine Sicherheitshinweise

• Das Gerät kann nur mit dem Netzstecker an die Stromversorgung angeschlossen und davon getrennt werden. Sicherstellen, dass der eingesteckte Netzstecker jederzeit frei zugänglich und schnell erreichbar ist.
• Mit beschädigtem Gehäuse darf das Gerät nicht an die Stromversorgung angeschlossen sein.
• Anlage sofort von der Stromversorgung trennen, wenn das Gerät und/oder angeschlossene Leitungen beschädigt sind. Anlage nicht wieder einschalten, bevor
  –das Gerät vom Händler oder Hersteller repariert wurde, –angeschlossene Leitungen von einer Fachkraft repariert wurden.
• Gehäuse nicht öffnen und Gerät nicht verändern. Andernfalls erlöschen die Garantie und die Gewährleistung. Ausnahme: Abdeckung der CI-Schächte ( ¹⁴ in Abb. 1, S. 3)
• Kühlrippen und Lüftungsöffnungen niemals abdecken.
• Vom Hersteller angebrachte Schilder und Kennzeichnungen nicht verändern, entfernen oder unkenntlich machen.
• Anleitung des jeweiligen Herstellers beachten, wenn Sie eine externe Komponente anschließen, die nicht in diesem Dokument beschrieben ist (z. B. Computer, Netzwerkkomponenten). Falsch angeschlossene Komponenten können das Gerät beschädigen.
  • Die aktuelle Fassung der Sicherheitsanforderungen EN 60728-11 und EN 60065 beachten.
• Das Gerät von der Stromversorgung trennen, bevor Sie mechanische Arbeiten an der Anlage durchführen.

WARNUNG

Gefahr von Verbrennungen durch heiße Oberflächen!

Im Fehlerfall kann der Kühlkörper des Geräts über 70 °C heiß werden.

▶ Berühren Sie den Kühlkörper nicht, wenn das Gerät in Betrieb ist oder vor Kurzem in Betrieb war. Hinweis Bei Überhitzung schaltet sich das Gerät automatisch aus und nach dem Abkühlen wieder ein.

Transport und Lagerung

Das Gerät in der Originalverpackung transportieren und lagern.

Das Gerät vor Staub, Schmutz, Feuchtigkeit und direkter Sonnenstrahlung schützen.

Aufbau und Funktion

Geräteelemente

Abb. 1: Geräteelemente

1 8 x Sat-ZF-Eingang, F-Buchse	9 Erdungsschraube
2 1 x Sat-/Terrestrisch-/Kabel-Eingang, F-Buchse	10 Stromversorgung1)
3 Schraube zum Fixieren am Wandhalter	11 Master-LED; mehr dazu nachstehend.
4 Testausgang, Signalpegel -25 dB, F-Buchse	12 Status-LED; mehr dazu nachstehend.
5 DVB-C-Ausgang, F-Buchse	13 Reset-Taste; mehr dazu nachstehend.
6 Netzwerk-Anschluss, RJ45	14 Abdeckung der CI-Schächte
7 USB-Anschluss, Typ B, Kommunikationsschnittstelle UFO Link zum Verbinden mit dem UFOmini Master2)
8 2 x USB-Anschluss, Typ A:USB: Softwareupdate per USB-StickUFO Link: Kommunikations-Schnittstelle UFO Link zum Verbinden mit dem UFOmini Slave3)

1) Das Stromversorgungskabel ist fest mit dem Gerät verbunden und hier nicht abgebildet.
2) Wenn die Kopfstelle der Slave ist; mehr dazu unter Verkabeln, S. 5.
3) Wenn die Kopfstelle der Master ist; mehr dazu unter Verkabeln, S. 5.

LEDs und Reset-Taste

MASTERSTATUSRESET

Master-LEDgrün: Kopfstelle ist Masteraus: Kopfstelle ist Slave

Status-LEDgrün: OKgrün, blinkend: Softwareupdate wird durchgeführtrot: Fehlerorange: Kopfstelle startetorange, blinkend: Kopfstelle wird von der Konfigurations software USW 800 identifiziert

Reset-Taste

Drücken < 5 s 1): Kopfstelle startet neu.

Drücken > 5 s ¹⁾ : Kopfstelle stellt sich zurück auf die Werkseinstellungen und startet neu. Reset-Taste erst loslassen, wenn die Status-LED orange leuchtet.

Drücken > 5 s ¹⁾ : Wenn ein USB-Stick angeschlossen ist und sich darauf eine gültige Updatedatei befindet, dann führt die Kopfstelle ein Update durch und startet neu. ²⁾

1) Die Reset-Taste ist zum Schutz vor versehentlicher Betätigung versenkt. Verwenden Sie zum Drücken der Reset-Taste ein Hilfsmittel, z. B. einen Kugelschreiber.

2) Voraussetzung: Es befindet sich eine gültige Updatedatei auf dem USB-Stick. Mehr dazu in der Anleitung der Konfigurationssoftware USW 800.

Kaskadierung von Kopfstellen (Master/Slave)

Besteht eine Anlage aus mehreren kaskadierten Kopfstellen, dann gilt Folgendes:

• Die Master-LED kennzeichnet den Master und den Slave.
- Die Konfiguration und Softwareupdates der Anlage erfolgen über den Master. Dazu muss der Computer, auf dem die Konfigurationssoftware USW 800 läuft, mit dem Master verbunden sein. ¹⁾
- Für ein Softwareupdate der Anlage per USB-Stick muss der Stick am Master eingesteckt werden.

¹⁾ Mehr dazu unter Verkabeln, S. 5.

Installation und Inbetriebnahme

Montage

VORSICHT

Die Kopfstelle ist ausschließlich für die Innenraummontage mit dem mitgelieferten Wandhalter zugelassen. Der Montageort muss folgende Bedingungen erfüllen:

• Die Montagefläche ist senkrecht, schwer entzündlich und ausreichend stabil.
• Um das Gerät ist die freie Luftzirkulation möglich, der Freiraum gemäß Abb. 2 ist vorhanden.

• Die zulässigen Umgebungsbedingungen werden eingehalten; siehe Technische Daten, S. 6ff.

• Das Gerät ist nicht Tropf- oder Spritzwasser ausgesetzt.

• Der Netzstecker ist gut zugänglich und leicht zieh-/steckbar.

So montieren Sie die Kopfstelle:

1. Montieren Sie den Wandhalter waagerecht an der Montagefläche; siehe Ⓑ in Abb. 3. Beachten Sie dabei:

2. Verwenden Sie zum Befestigen 3 Flachkopfschrauben mit einem Durchmesser von 4,5 bis 5 mm und bei Bedarf zusätzlich passende Dübel.

3. Verwenden Sie bei der Schraube in der Mitte unten die mitgelieferte Unterlegscheibe.

4. Hängen Sie die Kopfstelle Ⓐ in den Wandhalter Ⓑ ein; siehe Abb. 3.

5. Ziehen Sie die Schraube © fest.

Abb. 2: Für die Belüftung erforderlicher Freiraum

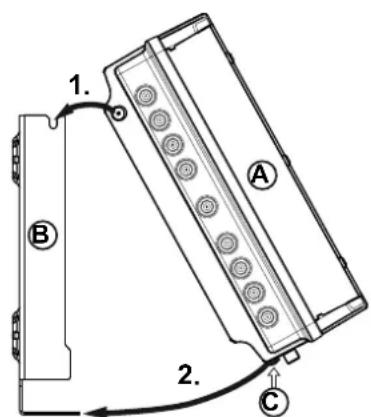

Abb. 3: Kopfstelle einhängen

Verkabeln

1. Schließen Sie eine Potenzialausgleichsleitung (Cu, ≥ 4 mm²) an der Erdungsschraube an; siehe ⑨ in Abb. 1, S. 3.
2. Schließen Sie den Computer mit einem Ethernet-Kabel ¹⁾ an die RJ45-Buchse an, bei Bedarf über einen Switch oder Router; siehe Abb. 4, S. 5. Die Kopfstelle arbeitet nun als Master.
3. Sollen UFOmini Geräte per UFOlink zu einem System verbunden werden, kaskadieren Sie bitte jedes weitere Gerät mit einem USB 2.0-Kabel nach folgenden Vorgaben: (Abb. 4). Dabei gilt:
4. Jede weitere Kopfstelle arbeitet als Slave, die vom Master über USB gesteuert wird.
5. Das USB-Kabel muss an einem Ende einen Typ A-Stecker und am anderen Ende einen Typ B-Stecker besitzen.
6. Die Stecker müssen am Master und Slave in die jeweils passende UFO Link-Schnittstelle gesteckt werden (⑧ in Abb. 1).
7. Die Kaskadierung von bis zu vier Kopfstellen ermöglicht den gleichzeitigen Zugriff auf alle Geräte über eine IP-Verbindung sowie geräteübergreifende Systemfunktionen, z. B. gemeinsamer NIT-Aufbau inkl. LCN.

8. Es können nur Kopfstellen des gleichen Typs mittels USB verbunden werden.

9. Schließen Sie die HF-Signalleitungen für Antenne, Kabelnetz und Ausgang an die Kopfstellen an; siehe ①, ② und ⑤ in Abb. 1, S. 3. Achten Sie darauf, die Ein- und Ausgangsleitungen dem Master und dem Slave richtig zuzuordnen. ²⁾

10. Es wird empfohlen, nicht benutzte HF-Ein-/Ausgänge mit einem 75-Ω-Widerstand zu terminieren, z. B. mit dem EMK 03 von Kathrein.

11. Stellen Sie sicher, dass die Versorgungsspannung der Angabe auf dem Typenschild entspricht und schließen Sie die Kopfstellen an die Stromversorgung an.

⇒ Die Kopfstellen starten, die Status-LED zeigt den Betriebszustand an ³⁾ .

1) CAT5 oder höher wird empfohlen, gekreuzt für eine direkte Verbindung mit dem Computer, ungekreuzt für Verbindungen über Switch/Router.
2) Schließen Sie die HF-Signalleitungen für Antenne und/oder Kabelnetz am Master an. Die HF-Signalleitungen führen die Signale, die am Ausgang des Master ausgegeben werden. Das Gleiche gilt für den Slave, falls vorhanden. Die Signale werden mit der USW 800 konfiguriert.

3) Siehe auch LEDs und Reset-Taste, S. 3.

Abb. 4: Verkabelung

Einsetzen der CA-Module

ACHTUNG

Gefahr der Beschädigung der CI-Schächte!

▶ Setzen Sie die CA-Module (CAM) in die Schächte ②/④/⑥ mit der Oberseite nach oben ein, in die Schächte ①/③/⑤ mit der Unterseite nach oben (Abb. 5). Beachten Sie auch die dem CAM beigelegten Informationen.

1. Lösen Sie die Befestigungsschrauben der CI-Schachtabdeckung einem Schraubendreher Torx T20.
2. Setzen Sie die CA-Module gemäß dem Beispiel in Abb. 5 ein.
3. Befestigen Sie die CI-Schachtabdeckung.

Abb. 5: CA-Module in CI-Schächte einsetzen

Konfigurieren

1. Installieren und starten Sie am Computer die Konfigurationssoftware USW 800.
2. Konfigurieren Sie alle Kopfstellenparameter nach Bedarf. Dabei gilt:

– Die USW 800 kommuniziert mit dem Master und erkennt den Slave automatisch.

— Die aktuelle Version der USW 800 und ihre Anleitung erhalten Sie kostenlos auf www.kathrein.com.

Technische Daten

Eingänge
Sat-ZF-Eingang 8 x F-Connector, 75 Ω
SAT-ZF/Terrestr./Kabel-Eingang 1 x F-Connector,	75 Ω
Entkopplung dB > 35
Rückflussdämpfung dB typ. 12
DiSEqCTM1.0 Vert./Horiz., Low/High; Sat.-Pos. (A/B/C/D)
Umschaltung Ebenen	V/kHz	14/18, 0/22
Fernspeisestrom für LNB	mA	max. 250 (an F-Buchse Nr. 3 und 7), max. 60 (an F-Buchse Nr. 1, 2, 4, 5, 6, 8)
Fernspeisestrom für aktive Antenne (5 V)	mA	50 (an F-Buchse Nr. 9)
Frontend
DVB-S(2)		16 x
DVB-S(2)/-T(2)/-C		2x
Frequenzraster	MHz	1
Eingangspegelbereich DVB-S(2)	dBμV	45 ... 90
Eingangspegelbereich DVB-S(2)/-T(2)/-C	dBμV	55 ... 100
Zulässige Pegeldifferenz	dB	20
Demodulation DVB-S
Standard		EN 300 421
Frequenzbereich	MHz	950 ... 2150
Eingangssymbolrate QPSK	MS/s	1 ... 45
Code-Rate (Viterbi)		1/2, 2/3, 3/4, 5/6, 6/7, 7/8
Roll off	% 35
AFC-Regelbereich MHz ± 5
Demodulation DVB-S(2)
Standard EN 302 307
Eingangssymbolrate QPSK MS/s 1 ... 45
Code-Rate (LDPC) 1/4, 1/3, 2/5		1),1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Eingangssymbolrate 8PSK MS/s 1 ... 45
Code-Rate (LDPC) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Roll off % 10		2)/20/25/35
Demodulation DVB-T (COFDM)
Standard		EN 300744, NorDig Unified 2.2.1, D-Book 7.0, supports all C.R, G.I, LP and HP streams
Frequenzbereich MHz 50,5 – 858
Guard-Intervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
FFT-Mode		2k, 8k
Bandbreite	MHz	6, 7, 8
Konstellation		QPSK, 16 QAM, 64 QAM
Demodulation DVB-T(2) (COFDM)
Standard		EN 302755-V1.31, DVB-T2 Lite compliant, single and multiple PLP support, NorDig Unified 2.2.1, D-Book 7.0
Guard-Intervall		1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
FEC		1/2, 3/5, 2/3, 3/4, 4/5, 5/6
FFT-Mode		1k, 2k, 4k, 8k, 16k, 32k
Bandbreite	MHz	1,7/5/6/7/8
Konstellation		QPSK, 16 QAM, 64 QAM, 256 QAM
Demodulation DVB-C
Standard		EN 300429/ITU J.83 Annex A/C
Frequenzbereich MHz	48 – 858
Eingangssymbolrate MS/s 1 – 7,2
Konstellation	QAM	4/16/32/64/128/256
MPEG-TS-Prozessor
Programmfilter
PSI-/SI-Bearbeitung		Cable-NIT, LCN, PCR-Korrektur, CAT, PID, SID Remapping
Stuffing		automatisch
Entschlüsselung
6 CAM-Steckplätze		PCMCIA-Interface
TS-Routing CAM		Einzel- und Serienentschlüsselung
Modulator
Ausgangskanäle		18 x DVB-C (J.83A)
Konstellation 16/32/64/128/256/QAM
Symbolrate MS/s 2,25 ... 7,25
Roll off % 15
HF-Ausgang
Ausgang 1 x F-Connector, 75 Ω
Frequenzbereich MHz 47 ... 1006 (Feinabgleich in 125-kHz-Schritten)
Frequenzbereich (Kanalliste) MHz 47 ... 86/110 ... 862 (Einstellung über Kanalliste)
Rückflussdämpfung dB 14 (47 MHz) -1,5 dB/Okt.
Ausgangspegel dBμV 107 (bei 862 MHz)
Einstellbereich Ausgangspegel dB	-20 (in 0,5-dB-Stufen)
Pegelstabilität	dB	± 0,8
Frequenzstabilität	ppm	35
MER	dB	typ. 45
Schulterdämpfung	dB ≥ 60 (bei Normpegel)
Nebenaussendungen	dB	≥ 60
Testausgang
Testbuchse		1 x F-Connector, 75 Ω
Pegel relativ zum Ausgang	dB	25
Systemdaten
Leistungsaufnahme	W	37 ... 41
Zulässige Umgebungstemperatur	°C	0 ... +453)
Abmessungen (H x B x T)	mm	97 (118) x 350 x 244 (inkl. Wandhalterung)
Gewicht	kg	ca. 4

1. Nur Full-Band Frontend Eingänge 1 - 8
   21 Siehe QPSK
   3) Beachten Sie die möglicherweise abweichende Maximaltemperatur der CA-Module.

Reparatur und Austausch

Wenn Sie nach dem Lesen der Anleitung unbeantwortete Fragen haben oder ein Problem nicht lösen können, kontaktieren Sie unsere telefonische Kundenberatung unter [phone].

Informationen zur Reparatur finden Sie auf unserer Webseite unter https://www.kathrein.com/de/loesungen/satellitenempfang/support/kundendienst/aufbereitung-signalverteilung-kundendienst/.

Außerdem steht Ihnen die Bezirksreparaturstelle zur Verfügung:

Bezirksreparaturstelle

KATHREIN-Sachsen GmbH

Lindenstr. 3

09241 Mühlau

Telefon: [phone]

Fax: [phone]

Email: [e-mail]

www.kathrein-sachsen.de

Entsorgungs-/Recycling-Hinweis

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte – fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

www.kathrein-ds.com | [e-mail]

9360000411/b/STD/0519/DE | Änderungen vorbehalten.

KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Germany | Telefon [phone]

Head-end 18-way DVB-S(2)/-T(2)/-C - DVB-C (J.83A)

About This Manual

KATHREIN-Sachsen GmbH

Lindenstr. 3

09241 Mühlau

Phone: [phone]

Fax: [phone]

Email: [e-mail]

www.kathrein-sachsen.de
