Produkttyp	Luftgekühlter Kaltwassererzeuger mit Wärmepumpenfunktion
Modell	ZEV-145-CO
Marke	Krone
Abmessungen (H/B/T)	1350 x 1060 x 420 mm
Gewicht	136 kg
Betriebsspannung	400 V/3~/50 Hz
Maximale Stromaufnahme	11 A
Nennkühlleistung	13.1 kW
Nennheizleistung	14.9 kW
Kältemittel	R290 (Propan), GWP 3
Kältemittelmenge	1.6 kg
Schalldruckpegel	43 dB(A) (1 m Abstand, Freifeld)
Anzahl Ventilatoren	2
Maximaler Luftvolumenstrom	6000 m³/h
Mediumanschluss Vorlauf/Rücklauf	1"
Betriebsdruck max.	330 kPa
Nennvolumenstrom Medium	2.12 m³/h
Einsatzbereich Kühlbetrieb	-15 bis +40 °C
Einsatzbereich Heizbetrieb	-28 bis +40 °C
Einstellbereich Rücklauftemperatur Kühlen	+3 bis +20 °C
Einstellbereich Rücklauftemperatur Heizen	+25 bis +70 °C
Farbe	RAL 7016 (Anthrazit)
Kompressor	Inverter-Rollkolben, 1 Stück
Reinigung	Gehäuse mit feuchtem Tuch und lösungsmittelfreier Seife reinigen
Wartung	Regelmäßig Schnee, Äste und Blätter von Ein-/Auslassgitter entfernen

Häufig gestellte Fragen - ZEV-145-CO Krone

Welche Funktionen bietet die Krone ZEV-145-CO?

Das Gerät ist ein luftgekühlter Kaltwassererzeuger mit Wärmepumpenfunktion. Es kann kühlen, heizen und Brauchwasser erwärmen. Zudem bietet es eine App-Steuerung über Tuya Smart, Timer und Ruhemodus.

Welches Kältemittel wird verwendet?

Das Gerät verwendet R290 (Propan), ein natürliches Kältemittel mit einem GWP von 3. Es ist leicht entflammbar (Sicherheitsgruppe A3).

Kann die Klimaanlage auch heizen?

Ja, die Krone ZEV-145-CO ist eine Wärmepumpe und kann sowohl kühlen als auch heizen. Die Nennheizleistung beträgt 14,9 kW bei einer Außentemperatur von 7 °C und einer Wasseraustrittstemperatur von 45 °C.

Welche Sicherheitsvorkehrungen sind beim Betrieb zu beachten?

Aufgrund des brennbaren Kältemittels R290 muss eine Sicherheitszone um das Gerät eingehalten werden. Innerhalb dieser Zone sind Zündquellen wie offene Flammen, Funken oder nicht explosionsgeschützte Elektrogeräte verboten. Arbeiten am Kältemittelkreislauf dürfen nur von autorisierten Fachbetrieben durchgeführt werden.

Wie wird die App-Steuerung eingerichtet?

Laden Sie die Tuya Smart App herunter, registrieren Sie sich und wählen Sie in der Kategorie 'Großgeräte' die Option 'Smarte Wärmepumpe (WLAN)'. Verbinden Sie das Gerät mit einem 2,4-GHz-WLAN und folgen Sie den Anweisungen in der App. Das Gerät befindet sich im Kopplungsmodus, wenn die Anzeige blinkt.

Was bedeuten die Störcodes?

Das Gerät zeigt Störcodes wie AL01 (Niederdruckalarm), AL02 (Hochdruckalarm) oder AL20 (niedrige Verdampfungstemperatur) an. Eine vollständige Liste finden Sie im Kapitel Störcodes der Bedienungsanleitung. Bei Störungen sollten Sie den Fachhandwerker kontaktieren.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und etwas lösungsmittelfreier Seife. Verwenden Sie keine Sprays, Scheuermittel, Chlor oder Lösungsmittel. Entfernen Sie regelmäßig Blätter und Schmutz vom Lüftungsgitter unter dem Gerät.

Was ist die Sicherheitszone?

Die Sicherheitszone ist der Bereich um das Außengerät, in dem aufgrund des Kältemittels R290 besondere Regeln gelten. Innerhalb dieser Zone keine Zündquellen wie offene Flammen, Grills oder nicht explosionsgeschützte Elektrogeräte. Die Zone erstreckt sich je nach Aufstellungsart und Umgebung; Details finden Sie in der Anleitung.

Welche Wartung ist erforderlich?

Stellen Sie sicher, dass sich kein Schnee an den Ein-/Auslassgittern ansammelt. Entfernen Sie regelmäßig Äste und Blätter um das Gerät. Überprüfen Sie den Zustand der Stützen. Die Wartung und Reparatur darf nur von autorisierten Fachbetrieben durchgeführt werden.

Wie schalte ich das Gerät in den Ruhemodus?

Aktivieren Sie den Ruhemodus über das Touch-Display. Sie können zwei Zeitintervalle für den Ruhemodus festlegen. Im Ruhemodus können die maximale Kompressorfrequenz und Lüftergeschwindigkeit begrenzt werden, um den Geräuschpegel zu reduzieren.

BEDIENUNGSANLEITUNG ZEV-145-CO Krone

Luftgekühlte Kaltwassererzeuger mit Wärmepumpenfunktion und Kältemittel R290

ZEV-060-CO | ZEV-100-CO | ZEV-145-CO | ZEV-210-CO

Bi e lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten!

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.

INHALT

Technische Daten 2

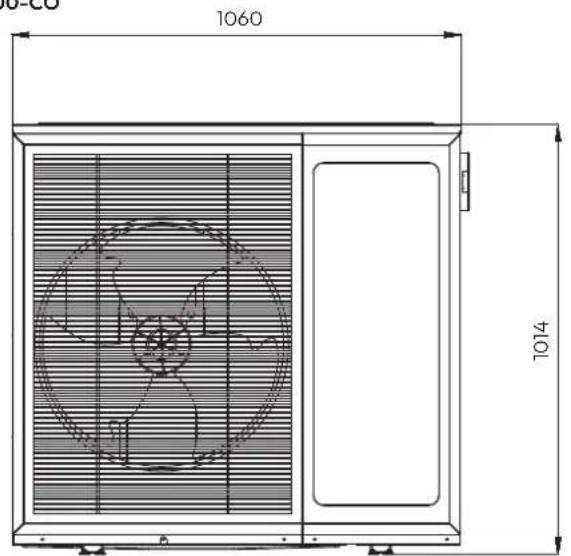

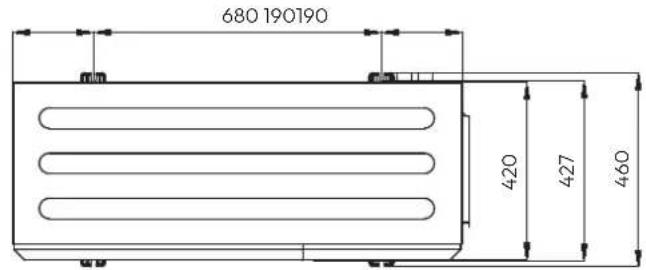

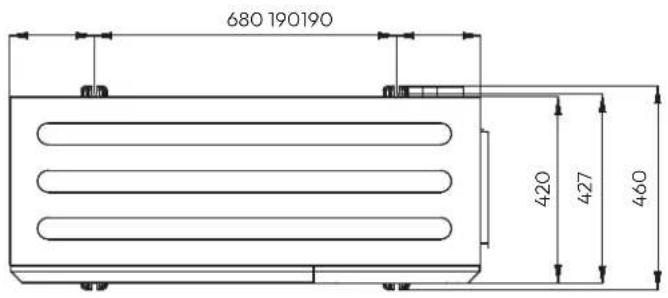

Abmessungen 4

Anschlussvarianten Vorrangig Kühlbetrieb 6

Anschlussvarianten Vorrangig Heizbetrieb 7

Sicherheits- und Anwenderhinweise / Allgemeine Sicherheitshinweise....9

Sicherheitsvorkehrungen 10

Symbole und Kennzeichnungen....10

Sicherheitshinweise....10

Sicherheitsmaßnahmen 11

Arbeiten am Kältemi elkreislauf 12

Notfallmaßnahmen 13

Sicherheitszone 14

Sicherheitseinrichtungen 15

Benutzerhandbuch

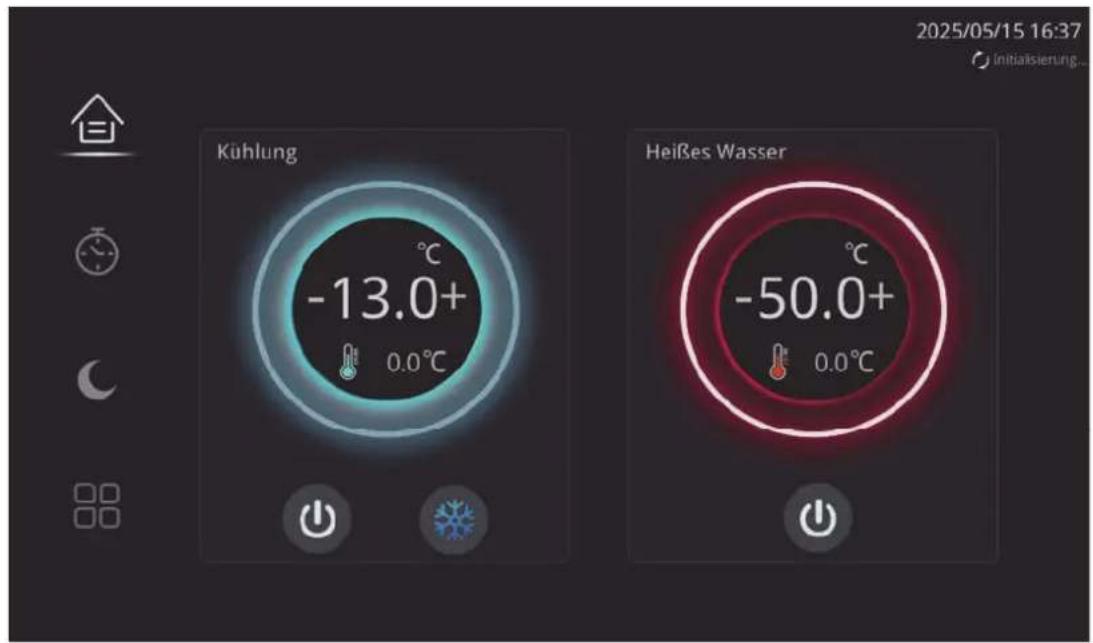

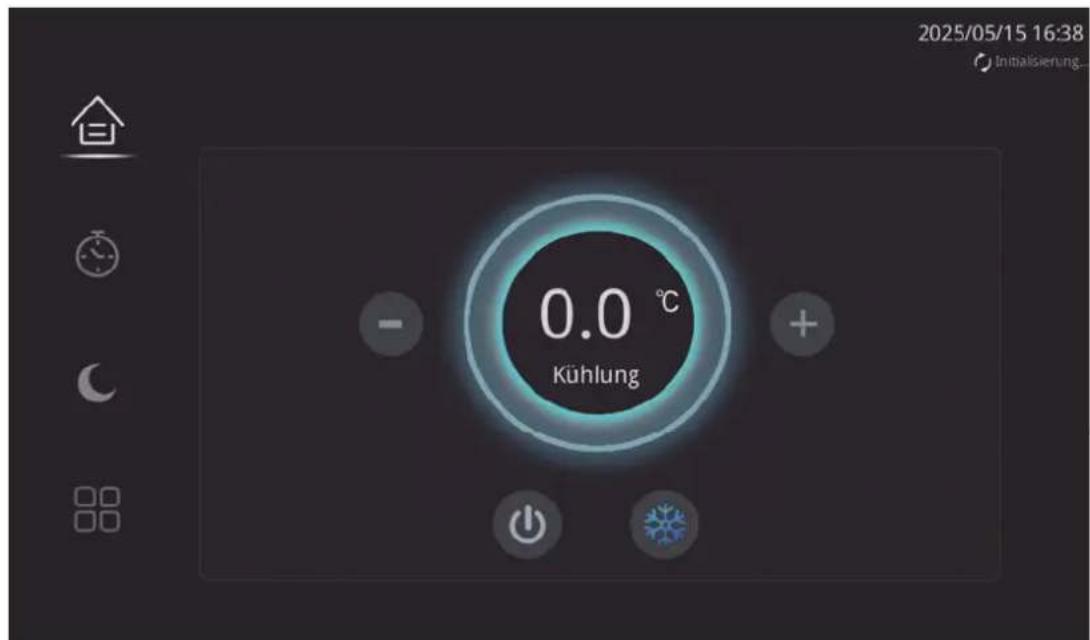

Regler-Startseite 16

Übersicht über Gerätestatus und Funktionen 17

Betriebsart wählen 17

Timer 17

Ruhemodus 18

Funktionsmenü 19

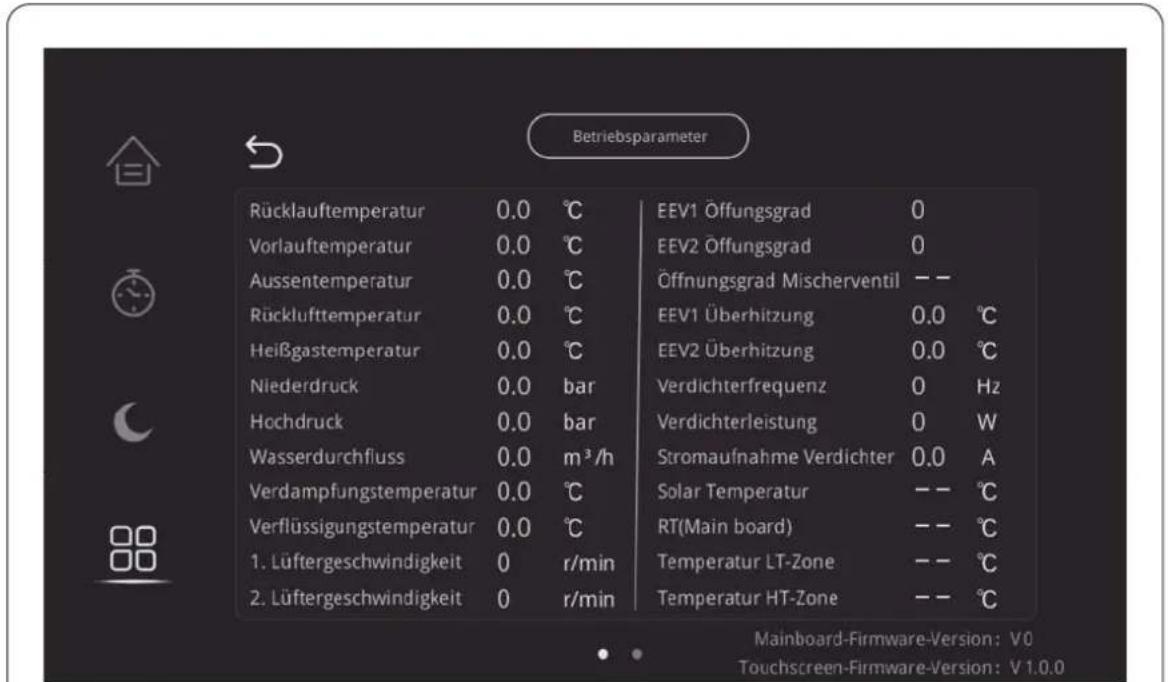

Ausführungsstatus 20

We erkompensation 22

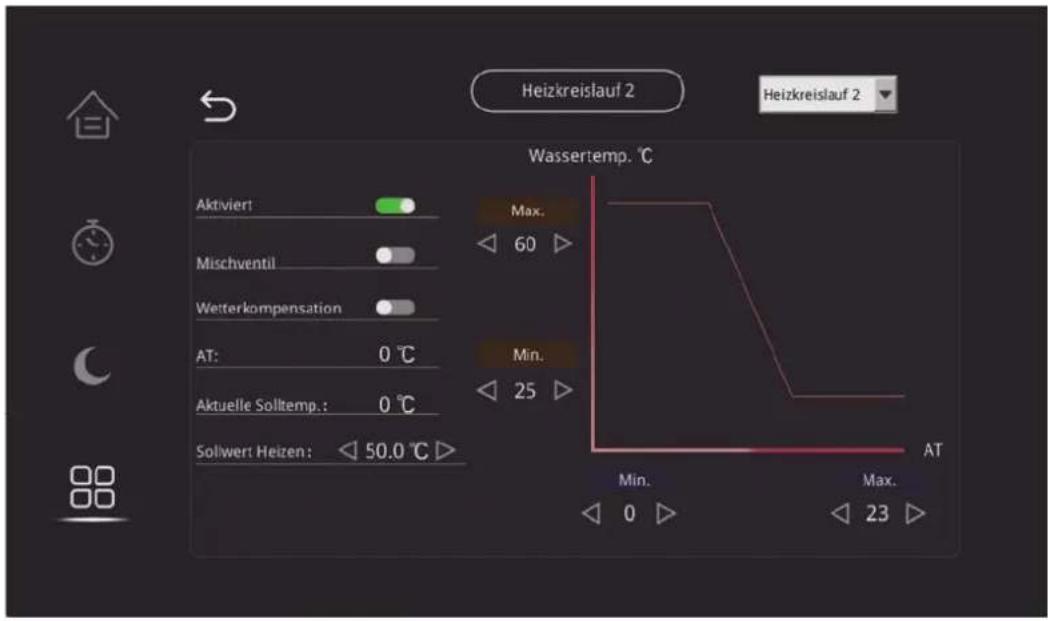

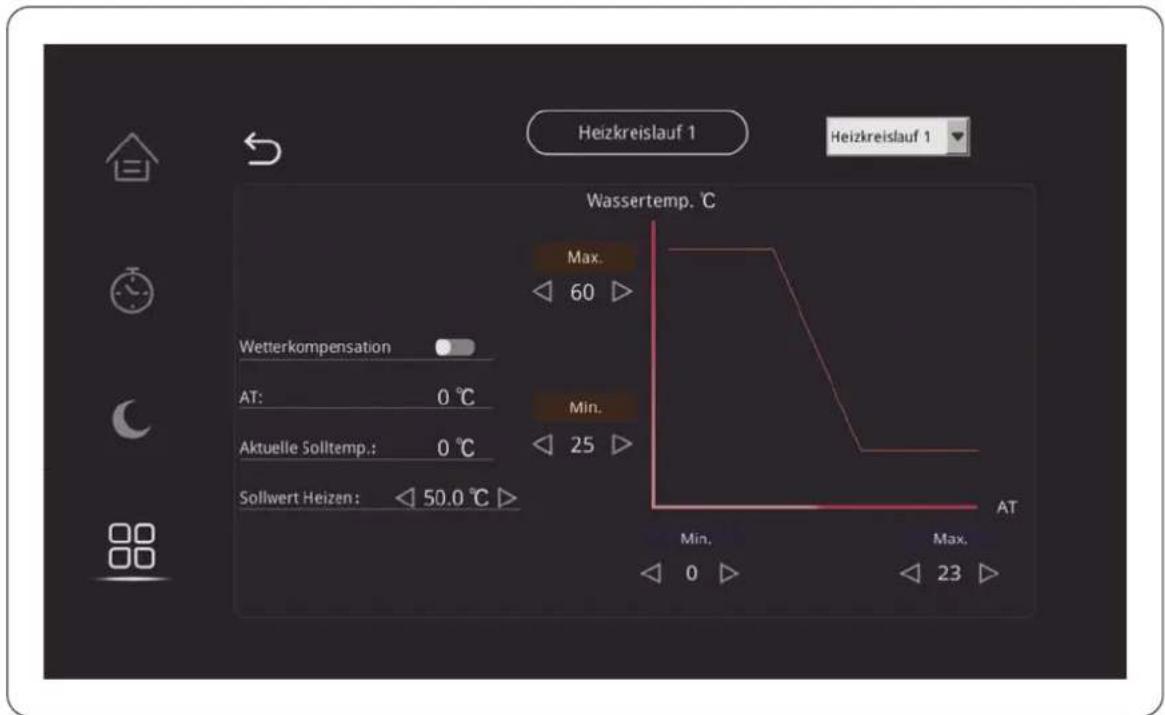

Heiz-/Kühlbetrieb 23

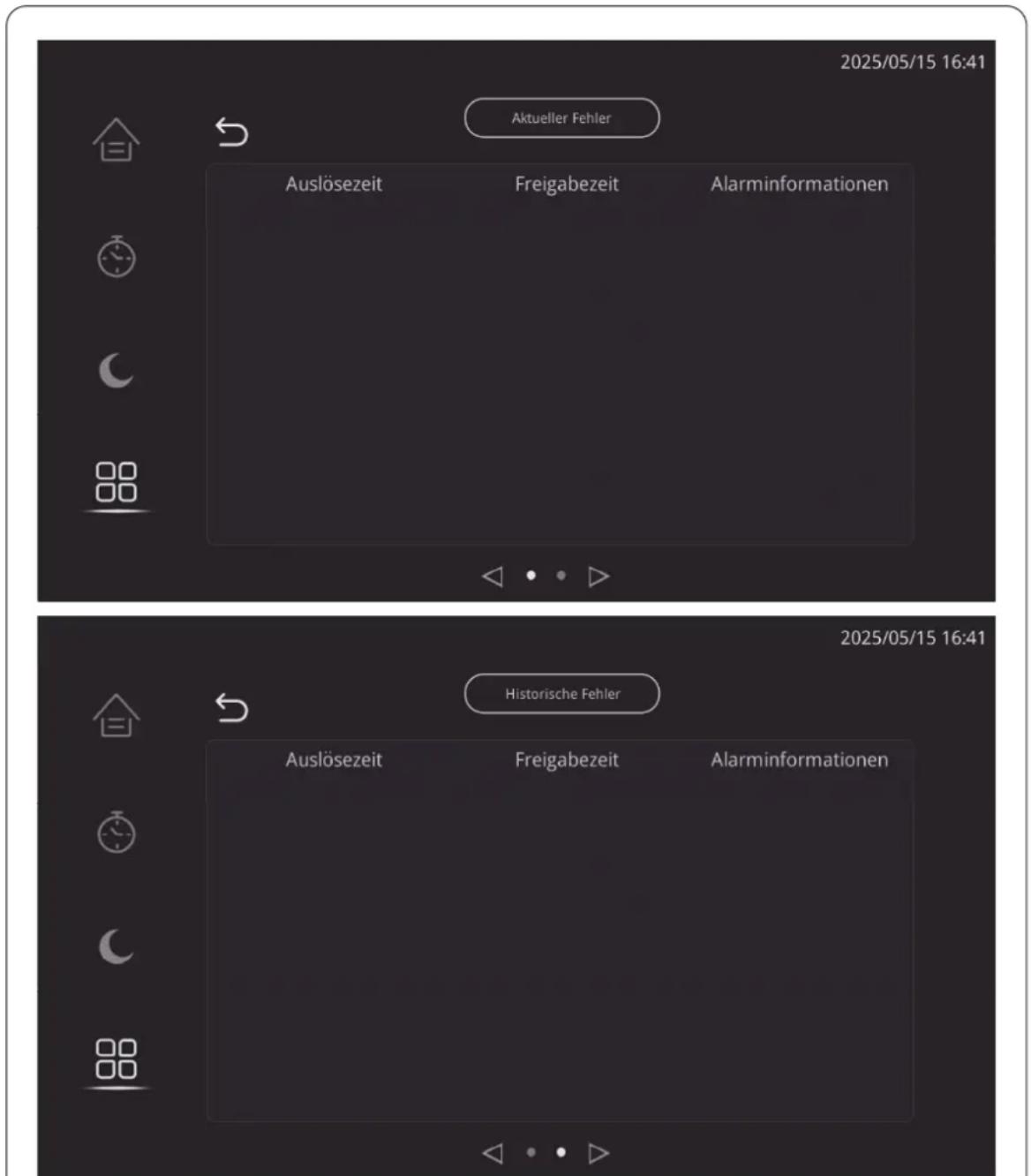

Störungsabfrage 25

Parameter auf Werkseinstellungen....26

HW-Funktion (Brauchwassereinstellung 27

Abtauung 27

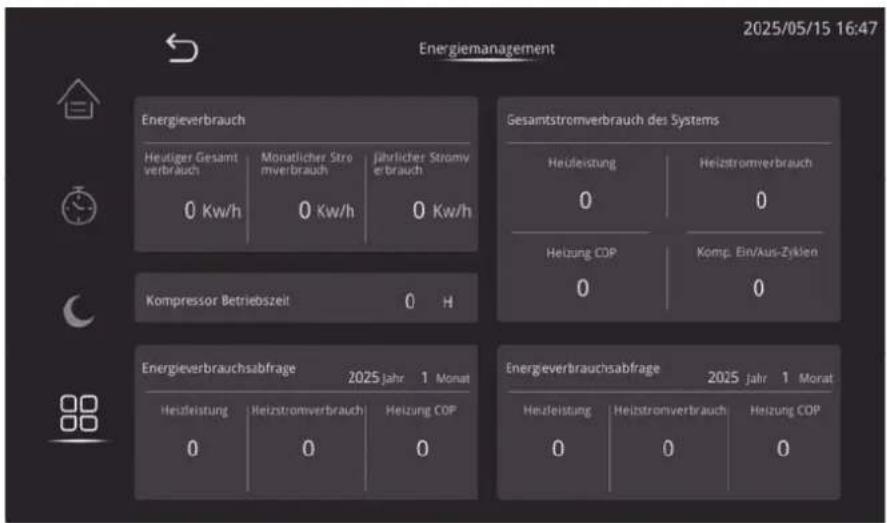

Energiemanagement 27

Systemeinstellungen 28

Anlagen für Tiefentemperatur - Wichtige Hinweise bei Sollwerten unter 7°C....29

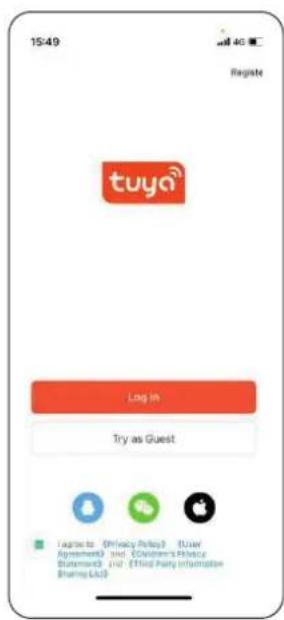

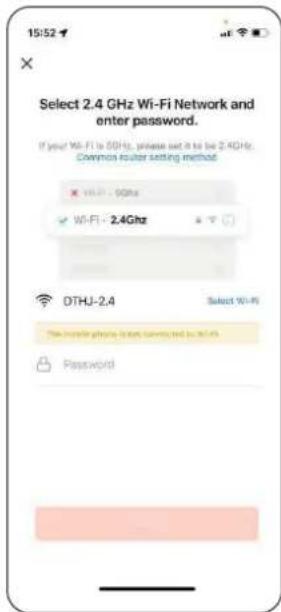

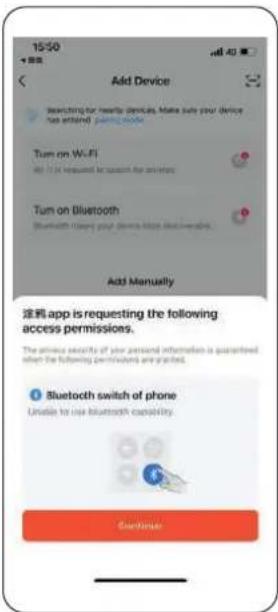

App-Steuerung einrichten

WiFi-Konfiguration....30

Elektrische Schaltpläne

Schaltplan ZEV-060-CO&ZEV-100-CO 33

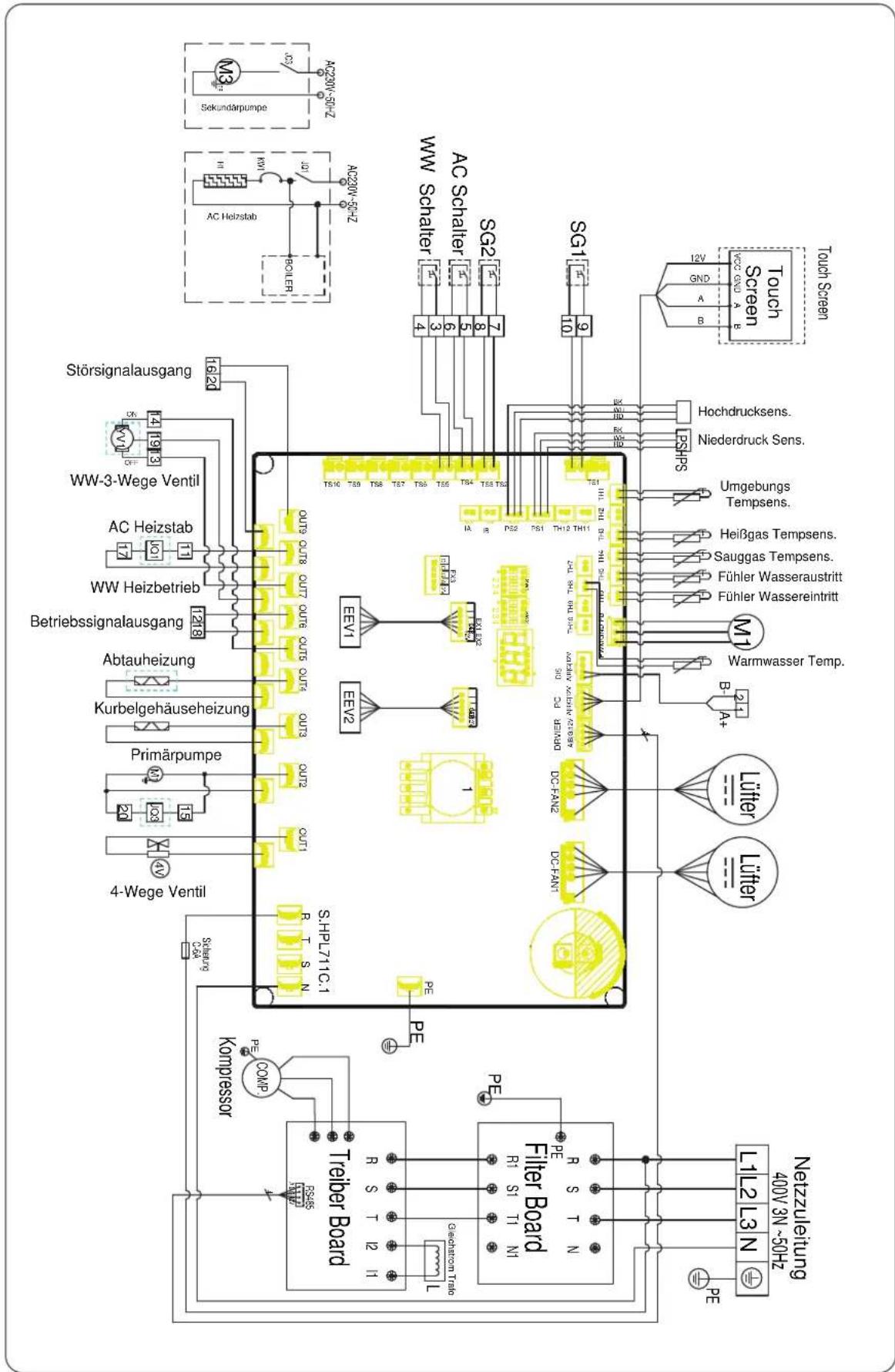

Schaltplan ZEV-145-CO 34

Schaltplan ZEV-210-CO 35

Service

Störcodes 36

Parametereinstellungen....37

TECHNISCHE DATEN

System KÜHLEN ¹

Modell ZEV-060-CO ZEV-100-CO ZEV-145-CO ZEV-210-CO
Nennkühlleistung kW 5.9 8 13.1 17.6
Minimale Kühleistung kW 2 2.9 4.7 6.3
Maximale Kühleistung kW 6.5 9 14.2 18.7
Nennleistungsaufnahme Kühlbetrieb kW 1.77 2.46 4.33 6.38
SEER 5.24 5.25 5.23 5.06
Raumkühlungsjahresnutzungsgrad % 207 207 206 199
Einstellbereich Rücklauftemperatur Kühlen	°C +3 bis +20 +3 bis +20 +3 bis +20 +3 bis +20
Einsatzbereich Kühlbetrieb	°C -15 bis +40		-15 bis +40	-15 bis +40	-15 bis +40

System HEIZEN ²

Modell ZEV-060-CO ZEV-100-CO ZEV-145-CO ZEV-210-CO
Nennheizleistung kW 6.5 9.2 14.9 20.9
Minimale Heizleistung	kW 2.3 3.3 5.3 7.4
Maximale Heizleistung	kW 7.5 10.2 15.9 22.1
Einstellbereich Rücklauftemperatur Heizen	°C	+25 bis +70		+25 bis +70	+25 bis +70	+25 bis +70
Einsatzbereich Heizbetrieb	°C -28 bis +40		-28 bis +40	-28 bis +40	-28 bis +40

System KALTWASSERERZEUGER ³

Modell ZEV-060-CO ZEV-100-CO ZEV-145-CO ZEV-210-CO
Betriebsart		Kühlen und Heizen	Kühlen und Heizen	Kühlen und Heizen	Kühlen und Heizen
Anzahl Ventilatoren		1 1 2 2
Maximaler Luftvolumenstrom	m3/h	3000	3350	6000	8600
Maximaler Schalldruckpegel	dB(A)	44	43	43	48
Kompressoranzahl und Typ		Inverter-Rollkoben/1	Inverter-Rollkoben/1	Inverter-Rollkoben/1	Inverter-Rollkoben/1
Kältemittel		R290	R290	R290	R290
GWP		3 3 3 3
Kältemittel, Grundmenge kg	kg	0.78 1.2 1.6 1.9
Betriebsmedium		Wasser	Wasser	Wasser	Wasser
Betriebsdruck max	kPa	330	330	330	330
Nennvolumenstrom Medium	m3/h	1.09 1.2 2.12 2.55
Nenndruckverluste intern Kühlen	kPa	16	23	25	35
Anlagendruck Verfügbar	kPa	62	55	80	90
Mediumanschluss, Vorlauf	Zoll	1"	1"	1"	1"
Mediumanschluss, Rücklauf	Zoll	1"	1"	1"	1"
Farbton		RAL 7016	RAL 7016	RAL 7016	RAL 7016
Betriebsspannung	V/Ph/Hz	230/1-/50	230/1-/50	400/3-/50 400/3-/50
Max. Stromaufnahme	A	9.4	14	11	16
Abmessungen (H/B/T)	mm	846x1060x420	1015x1060x420	1350x1060x420	1565x1060x420
Gewicht kg	kg	92	110	136	166

¹ Angaben zur Kühlleistung basier en auf Lufteintrittstemperatur 35°C TK, einer Wassereintrittstemperatur von 12°C und einer Wasseraustrittstemperatur von 7°C, 0% Glykolkonzentration.

2 Angaben zur Heizleistung basieren auf Lufteintrittstemperatur 7°C TK, einer Wassereintrittstemperatur von 40°C und einer Wasseraustrittstemperatur von 45°C, 0% Glykolkonzentration.

³ Schalldruckpegelangabe bei 1 m Abstand, Freifeld.

TECHNISCHE DATEN

System ZUBEHÖR

Modell ZEV-060-CO ZEV-100-CO ZEC-145-CO ZEV-210-CO
Bodenkonsole GDS B-GDS-600-E B-GDS-600-E B-GDS-600-E B-GDS-600-E
Netztrennschalter C-RE-1611485 C-RE-1611485 C-RE-1611485 C-RE-1611485
Redundanzmodul GR-RM01-Wasser GR-RM01-Wasser GR-RM01-Wasser GR-RM01-Wasser
Speichermodul (Montage unterhalb des Gerätes, 80 Liter Speicher, 12 Liter Ausdehnungsgefäß)	ZEV-060-210-HM ZEV-060-210-HM ZEV-060-210-HM ZEV-060-210-HM

ZEV-060-CO

ZEV-100-CO

ZEV-145-CO

ZEV-210-CO

ZEV-145-CO

ANSCHLUSSVARIANTEN VORRANGIG KÜHLBETRIEB

1.1 Standard-Anschluss Kühlbetrieb (und Heizbetrieb)
Beispiel:

1.2 Kühlbetrieb mit hydraulischer Weiche (und Heizbetrieb)
Beispiel:

Legende:
1 Rohrleitungskompensator 6 Füll- und Entleerungseinrichtung
2 Manometer 7 Hydraulische Weiche (Tank)
3 Absperrventil 8 Sekundärpumpe
4 Schmutzfänger 9 Strangregulierventil
5 Entlüftung
Bi e beachten Sie die technischen Daten!

ANSCHLUSSVARIANTEN

VORRANGIG HEIZBETRIEB

2.1 Standard-Anschluss Heizbetrieb mit Bypass-Ventil (und Kühlbetrieb)
Beispiel:

Legende:
1 Rohrleitungskompensator 6 Füll- und Entleerungseinrichtung
2 Manometer 7 Tank/Volumenerweiterung
3 Absperrventil 8 Heizungsverteiler
4 Schmutzfänger 9 Bypass-Ventil
5 Entlüftung
Bi e beachten Sie die technischen Daten!

2.2 Heizbetrieb mit hydraulischer Weiche (und Kühlbetrieb)
EMPFOHLENE VARIANTE
Beispiel:

Legende:
1 Rohrleitungskompensator 6 Füll- und Entleerungseinrichtung
2 Manometer 7 Hydraulische Weiche (Tank)
3 Absperrventil 8 Sekundärpumpe
4 Schmutzfänger 9 Strangregulierventil
5 Entlüftung
Bi e beachten Sie die technischen Daten!

ANSCHLUSSVARIANTEN

VORRANGIG HEIZBETRIEB

2.3 Wärmepumpe mit hydraulischer Weiche und Brauchwassertank EMPFOHLENE VARIANTE Heizbetrieb (und Kühlbetrieb)

Beispiel:

Legende:

1 Rohrleitungskompensator 7 Hydraulische Weiche (Tank)
2 Manometer 8 Sekundärpumpe
3 Absperrventil 9 Strangregulierventil
4 Schmutzfänger 10 Brauchwassertank mit Wärmetauscher
5 Enlüftung 11 Zusatzheizelement
6 Füll- und Entleerungseinrichtung 12 3-Wege-Umschaltventil
Bi e beachten Sie die technischen Daten!

SICHERHEITS- UND ANWENDERHINWEISE ALLGEMEINE SICHERHEITSHINWEISE

Lesen Sie vor der ersten Inbetriebnahme des Gerätes oder deren Komponenten die Betriebsanleitung aufmerksam durch. Sie enthält nützliche Tipps, Hinweise sowie Warnhinweise zur Gefahrenabwendung von Personen und Sachgütern. Die Missachtung der Anleitung kann zu einer Gefährdung von Personen, der Umwelt und der Anlage oder deren Komponenten und somit zum Verlust möglicher Ansprüche führen. Bewahren Sie diese Betriebsanleitung und zum Betrieb der Anlage erforderlichen Informationen (z.B. Kältemi eldatenbla) in der Nähe der Geräte auf.

KENNZEICHNUNG VON HINWEISEN

Dieser Abschni gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Personenschutz sowie für den sicheren und störungsfreien Betrieb. Die in dieser Anleitung aufgeführten Handlungsanweisungen und Sicherheitshinweise sind einzuhalten, um Unfälle, Personen- und Sachschäden zu vermeiden. Direkt an den Geräten angebrachte Hinweise müssen unbedingt beachtet und in vollständig lesbaren Zustand gehalten werden. Sicherheitshinweise sind in dieser Anleitung durch Symbole gekennzeichnet. Die Sicherheitshinweise werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen.

4

GEFAHR

Bei Berührung mit spannungsführenden Teilen besteht unmi elbare Lebensgefahr durch Stromschlag.

Beschädigungen der Isolation oder einzelner Bauteile können lebensgefährlich sein.

!

GEFAHR

Diese Kombination aus Symbol und Signalwort weist auf eine unmi elbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.

!

WARNUNG

Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.

!

VORSICHT

Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Verletzungen oder zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.

!

HINWEIS

Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.

i

Dieses Symbol hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor.

PERSONALQUALIFICATION

Das Personal für die Inbetriebnahme, Bedienung, Wartung, Inspektion sowie Montage muss entsprechende Qualifikation für diese Arbeiten aufweisen.

GEFAHREN BEI NICHTBEACHTUNG DER SICHERHEITSHINWEISE

Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für die Umwelt und Geräte zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust jeglicher Schadenersatzansprüche führen. Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdungen nach sich ziehen:

Versagen wichtiger Funktionen der Geräte.
Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung.
Gefährdung von Personen durch elektrische und mechanische Einwirkungen.

SICHERHEITSVORKEHRUNGEN

Verwendungszweck

Bei unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch besteht die Gefahr der Verletzung oder des Todes des Benutzers oder anderer Personen sowie der Beschädigung des Produkts und anderer Gegenstände. Bei dem Produkt handelt es sich um das Außengerät einer Luft-Wasser-Wärmepumpe in Monoblockbauweise. Das Produkt nutzt die Außenluft als Wärmequelle und kann zur Kühlung, Beheizung und zur Brauchwassererwärmung eingesetzt werden. Die Luft, die aus dem Produkt entweicht, muss frei abfließen können und darf nicht für andere Zwecke verwendet werden. Das Produkt ist nur für die Aufstellung im Freien bestimmt.

Der Verwendungszweck umfasst Folgendes:

• die Beachtung der dem Produkt beigefügten Gebrauchsanweisung und aller anderen Installationskomponenten
• die Einhaltung aller in der Anleitung aufgeführten Inspektions- und Wartungsbedingungen. Jede andere Verwendung, die nicht in dieser Anleitung angegeben ist, oder eine Verwendung, die über die in diesem Dokument angegebene hinaus geht, gilt als unsachgemäße Verwendung.

Symbole und Kennzeichnungen

Warnung vor brennbaren Sto en im Zusammenhang mit dem Kältemi el R290.

Dieses Symbol weist darauf hin, dass die Bedienungsanleitung sorgfältig gelesen werden muss.

Dieses Symbol weist darauf hin, dass dieses Gerät von einem Servicemitarbeiter unter Bezugnahme auf die Installationsanleitung gehandhabt werden muss.

Dieses Symbol zeigt an, dass Informationen verfügbar sind, wie z. B. die Bedienungsanleitung oder Installationsanleitung.

Das Außengerät enthält leicht entzündliches Kältemi el der Sicherheitsgruppe A3 gemäß ISO 817 und ANSI/ASHRAE Standard 34. Bei einem Leck kann das austretende Kältemi el in der Umgebungsluft eine brennbare oder explosive Atmosphäre bilden. Eine Sicherheitszone ist definiert in die unmi elbar Umgebung des Außengeräts, in der besondere Regeln für Arbeiten am Gerät gelten.

Sicherheitshinweise

Bitte beachten Sie diese Sicherheitshinweise genau, um Unfälle und Materialverluste zu vermeiden.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht durchgeführt werden.

Der Pla enwärmetauscher, die Rohrleitungen und die Hydraulikpumpe können trotz des eingebauten Frost-schutzes des Gerätes durch Frost beschädigt werden. In frostgefährdeten Gebieten beachten Sie bie die Hinweise zum Installationsort.

Um ein Einfrieren des im System enthaltenen Wassers zu vermeiden, muss im Winter eine der Vorsichtsmaßnahmen getro- en werden:

Schalten Sie das System nicht ab.

Sollte die Anlage im Winter abgeschaltet werden, lassen Sie das Wasser aus dem System ab.

Ein Befüllen der Anlage mit Glykol führt zum

Erlöschen des Sicherheitskonzepts.

Systemtrennung:

Installations- und Wartungsarbeiten an der Wärme-pumpe sollten nur von autorisierten Installateuren und Kundendienstmitarbeitern durchgeführt werden. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifi-zierte Personen ersetzt werden, um eine Gefährdung zu vermeiden. Lassen Sie Kinder nicht mit der Wärme-pumpe spielen.

Unter bestimmten Bedingungen muss die Wärmepumpe abgetaut werden. Das Eis auf dem Verdampfer schmilzt und eine kurze Kondensationswolke aus der Wärmepumpe tri aus. Die Oberfläche unter der Wärmepumpe wird durch das aus dem Verdampfer ablaufende Wasser nass. Versuchen Sie nicht, das Gerät selbst zu verändern, zu reparieren oder zu warten. Stecken Sie keine Körperteile oder andere Gegenstände in den Lufteinlass oder Luftauslass.

Starten oder stoppen Sie das Gerät nicht, indem Sie das Netzkabel abziehen; verwenden Sie immer die mitgelieferten Bedienelemente und Schalter. Bedienen Sie das Gerät oder die Steuerung nicht mit nassen Fingern.

Achten Sie beim Auswechseln der Sicherung darauf, dass ein geeigneter Ersatz verwendet wird (z. B. kein Draht als Sicherung).

Bei erhöhter Blitzschlaggefahr muss die Stromzufuhr unterbrochen werden. Versuchen Sie nicht, das Gerät nach der Installation zu bewegen; dies muss von einem qualifizierten Techniker durchgeführt werden. Trennen Sie die Stromzufuhr zum Gerät, wenn ein Geruch auftri oder eine Verbrennung festgestellt wird. Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Stellen Sie sicher, dass der Bereich um das Gerät sauber, gut belüftet und frei von Hindernissen ist. Bewahren Sie keine Gegenstände auf dem Gerät auf und verwenden Sie es nicht als Stütze für andere Geräte. Stellen Sie sich unter keinen Umständen auf das Gerät. Lassen Sie das Wasser aus dem Wasserkreislauf ab, wenn die Stromversorgung des Geräts bei sehr kaltem We er ausgeschaltet werden soll. Überprüfen Sie regelmäßig den Zustand der Stützen auf Beschädigungen. Waschen Sie das Gerät nicht mit Wasser, Alkohol, Benzin, Verdünnern, Glasreinigern, Polituren oder Pulvern. Trennen Sie während der Reinigung die Stromzufuhr zum Gerät.

steht Explosionsgefahr!

Sicherheitsmaßnahmen

Ergreifen Sie folgende Maßnahmen, um Feuer und Explosionen in der Sicherheitszone zu verhindern:

Zündquellen fernhalten, z. B. o'ene Flammen, heiße Oberflächen, elektrische Geräte, die nicht frei von Zündquellen sind, mobile Geräte mit eingebauten Ba' erien (z. B. Mobiltelefone, Fitnessuhren usw.).
Zulässige Werkzeuge: Alle Werkzeuge für Arbeiten in der Sicherheitszone müssen explosionsgeschützt ausgeführt sein in nach den geltenden Normen und Vorschriften für Kältemi el der Sicherheitsgruppen A2L und A3, z.B. bürstenlose Maschinen (Akkuschrauber), Absauggeräte, Entsorgungsbehälter, Montagehilfen, Vakuumpumpen, leitfähige Schläuche, mechanische Werkzeuge aus nicht funkenbildendem Material, etc.

Die elektrische Ausrüstung muss den Anforderungen für explosionsgefährdete Bereiche, Zone 2, entsprechen.

Verwenden Sie keine brennbaren Materialien, z. B. Sprays oder andere brennbare Gase.

1. Statische Entladung: Berühren Sie vor Beginn der Arbeiten geerdete Gegenstände, wie z. B. Heizungs- oder Wasserrohre.

Sicherheitseinrichtungen dürfen nicht entfernt, blockiert oder überbrückt werden.

!

HINWEIS

Die Werkzeuge müssen auch für die verwendeten Druckbereiche geeignet sein. Die Werkzeuge müssen sich in einem einwandfreien Wartungszustand befinden.

Nehmen Sie keine Änderungen vor:

Nehmen Sie keine Veränderungen am Außengerät, den Zu- und Ableitungen, den elektrischen Anschlüssen/Kabeln oder der Umgebung vor. Entfernen Sie keine Bauteile oder Dichtungen.

Arbeiten am Kältemi elkreislauf mit brennbarem Kältemi el der Sicherheitsgruppe A3 dürfen nur von autorisierten Fachbetrieben durchgeführt werden. Diese Fachleute müssen gemäß EN 378 Teil 4 oder IEC 60335-2-40, Abschni HH, geschult sein.

Der Befähigungsnachweis muss von einer in der Branche anerkannten Stelle ausgestellt sein.

Bei der Entsorgung des Geräts müssen die nationalen Gesetze beachtet werden.

Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mi el zur Beschleunigung des Abtau-vorgangs oder zur Reinigung.

Das Gerät muss in einem Raum ohne ständig in Betrieb befindliche Zündquellen (z. B. o ene Flammen, ein in Betrieb befindliches Gasgerät oder ein in Betrieb befindliches Elektroheizgerät) gelagert werden. Nicht durchstechen oder verbrennen.

Beachten Sie, dass Kältemittel keinen Geruch haben. Räume, in denen Kältemielleitungen verlegt sind, müssen den nationalen Gasvorschriften entsprechen.

Die Wartung darf nur gemäß den Empfehlungen des Herstellers durchgeführt werden.

Das Gerät muss in einem gut belüfteten Raum gelagert werden, dessen Größe der für den Betrieb angegebenen Raumfläche entspricht.

Alle Arbeitsvorgänge, die die Sicherheitseinrichtungen betreten, dürfen nur von sachkundigen Personen durchgeführt werden.

Das Personal in den Servicebetrieben muss über die nationale Qualifikation oder andere einschlägige Qualifikationen verfügen. Die maximale Anzahl der Geräte, die zusammen gelagert werden dürfen, richtet sich nach den örtlichen Vorschriften.

Während der Tests darf das Produkt NIEMALS mit einem Druck beaufschlagt werden, der höher ist als der maximal zulässige Druck (wie auf dem Typenschild des Geräts angegeben).

Arbeiten am Kältemittelkreislauf

Das Kältemi el R290 (Propan) ist ein luftverdrängendes, farbloses, brennbares und geruchloses Gas, das mit Luft explosive Gemische bildet. Abgelassenes Kältemi el muss von autorisierten Fachbetrieben ordnungsgemäß entsorgt werden. Führen Sie die folgenden Maßnahmen durch, bevor Sie mit Arbeiten am Kältemi elkreislauf beginnen:

Prüfen Sie den Kältemi elkreislauf auf Undichtigkeiten.
Sorgen Sie für eine sehr gute Belüftung, insbesondere im Bodenbereich, und halten Sie diese während der gesamten Dauer der Arbeiten aufrecht.
Sichern Sie den Bereich um den Arbeitsbereich.

Informieren Sie die folgenden Personen über die Art der durchzuführenden Arbeiten:

• Das gesamte Wartungspersonal
• Alle Personen, die sich in der Nähe der Anlage aufhalten.

Untersuchen Sie den Bereich unmi elbar um die Wärmepumpe auf brennbare Materialien und Zündquellen: Entfernen Sie alle brennbaren Materialien und Zündquellen.

Überprüfen Sie vor, während und nach den Arbeiten die Umgebung auf austretendes Kältemi el mit einem explosionsgeschützten, für R290 geeigneten Kältemi el-Detektor. Dieser Kältemi el-Detektor darf keine Funken erzeugen und muss entsprechend abgedichtet sein.

In folgenden Fällen muss ein CO₂- oder Pulverlöscher zur Verfügung stehen:

• Das Kältemi el wird abgelassen.
• Es wird Kältemi el nachgefüllt.
• Es werden Löt- oder Schweißarbeiten durchgeführt.

Austretendes Kältemi el kann zu Bränden und Explosionen führen. Schwere bis tödliche Verletzungen können die Folge sein.

Bohren Sie nicht in einem mit Kältemi el gefüllten Kältemi elkreislauf und wenden Sie keine Hitze an.

Betätigen Sie Schrader-Ventile nur dann, wenn ein Füllventil oder eine Absaugvorrichtung angeschlossen ist.

Tre en Sie Maßnahmen zur Vermeidung elektro- statischer Au adung.

Nicht rauchen! Vermeiden Sie o'ene Flammen und Funken. Schalten Sie niemals Licht oder elektrische Geräte ein oder aus.

Bauteile, die Kältemi el enthalten oder enthielten, müssen gekennzeichnet und in gut belüfteten Bereichen gemäß den geltenden Vorschriften gelagert und transportiert werden.

teht Explosionsgefahr!!!

Abpumpen - Kältemi elleckage

Wenn Sie das System abpumpen wollen und eine Leckage im Kältemi elkreislauf vorhanden ist:

Verwenden Sie NICHT die automatische Abpumpfunktion des Geräts, mit der Sie das gesamte Kältemiel aus dem System in das Außengerät sammeln können. Mögliche Folge: Selbstentzündung und Explosion des Kompressors durch die in den laufenden Kompressor einströmende Luft.

Verwenden Sie ein separates Rückgewinnungssystem, damit der Kompressor des Geräts NICHT arbeiten muss.

Um einen Ausfall des Verdichters zu vermeiden, füllen Sie NICHT mehr als die angegebene Menge an Kältemi el ein.

Wenn das Kältemi elsystem geö net werden soll, MUSS das Kältemittel gemäß den geltenden Rechtsvorschriften behandelt werden.

Stellen Sie sicher, dass sich kein Sauerstoff im System be ndet. Kältemi el darf erst nach Durchführung der Dichtheitsprüfung und der Vakuumtrocknung eingefüllt werden.

Verwenden Sie nur Werkzeuge, die ausschließlich für den in der Anlage verwendeten Kältemi eltyp geeignet sind, um die Druckbeständigkeit zu gewähr leisten und das Eindringen von Fremdkörpern in die Anlage zu verhindern.

: Berühren Sie NICHT den Lufteinlass oder die Alumi niumlamellen des Geräts.

: Stellen Sie KEINE Gegenstände oder Geräte auf das Gerät.

Setzen, kle ern oder stehen Sie NICHT auf dem Gerät.

Stellen Sie sicher, dass Rohrleitungen und Anschlüsse NICHT belastet werden.

Falls ein Nachfüllen erforderlich ist, sehen Sie auf dem Typenschild des Geräts nach. Dort sind die Art des Kältemiels und die erforderliche Menge angegeben.

NOTFALLMASSNAHMEN

Was ist zu tun, wenn Kältemi el austri ?

GEFAHR

Austretendes Kältemi el kann zu Bränden und Explosionen führen, die schwerste Verletzungen oder den Tod zur Folge haben. Es besteht Erstickungsgefahr, wenn es eingeatmet wird.

Sorgen Sie für eine sehr gute Belüftung, insbesondere im Bodenbereich des Außengeräts.
Nicht rauchen! Vermeiden Sie o'ene Flammen und Funken. Schalten Sie niemals Licht oder elektrische Geräte ein oder aus.
Evakuieren Sie alle Personen aus der Gefahrenzone.
Schalten Sie von einem sicheren Standort aus die Stromzufuhr für alle Systemkomponenten ab.
Zündquellen aus dem Gefahrenbereich entfernen.
Weisen Sie den Benutzer der Anlage darauf hin, dass für die Dauer der Reparatur keine Zündquelle in den Gefahrenbereich gebracht werden darf.
Die Reparaturarbeiten müssen von einem zugelassenen Unternehmen durchgeführt werden. Nehmen Sie die Anlage erst wieder in Betrieb, wenn sie repariert ist. Der direkte Kontakt mit üssigem und gasförmigem Kältemi el kann zu schweren Gesundheitsschäden führen, z. B. Erfrierungen und/oder Verbrennungen. Es besteht Erstickungsgefahr, wenn es eingeatmet wird.
Vermeiden Sie den direkten Kontakt mit üssigem und gasförmigem Kältemi el.
Atmen Sie niemals die Dämpfe des Kältemi els ein.

Sicherheitshinweise für die Lagerung des Geräts

Das Außengerät ist werksseitig mit dem Kältemi el R290 (Propan) befüllt. Austretendes Kältemi el kann zu Bränden und Explosionen führen, die schwerste Verletzungen oder den Tod zur Folge haben. Es besteht Erstickungsgefahr, wenn es eingeatmet wird. Lagern Sie das Außengerät unter den folgenden Bedingungen:

Für die Lagerung muss ein Explosionsschutzplan vorhanden sein.

Sorgen Sie für eine ausreichende Belüftung des Lagerortes.

Temperaturbereich für die Lagerung: -25 bis 70 °C Lagern Sie das Außengerät nur in der werkseitigen Schutzverpackung.

Schützen Sie das Außengerät vor Beschädigungen.

Die maximale Anzahl der Außengeräte, die an einem Ort gelagert werden dürfen, hängt von den örtlichen Gegebenheiten ab.

SICHERHEITSZONE

Der Kreislauf des Kältemi els im Außengerät enthält leicht ent ammbares Kältemi el der Sicherheitsgruppe A3 nach ISO 817 und ANSI/ASHRAE Standard 34. Beachten Sie, dass dieses Kältemi el eine höhere Dichte als Luft hat. Bei einer Leckage kann sich aus-tretendes Kältemi el in Bodennähe sammeln.

Das Kältemi el darf sich nicht in einer Weise sammeln, die zu einer gefährlichen, explosiven, erstickenden oder giftigen Atmosphäre führen kann.

Das Kältemi el darf nicht ins Gebäudeinnere gelangen. Es darf sich nicht im Raum sammeln. Daher ist in unmi elbarer Nähe des Außengerätes eine Sicherheitszone deniert, in der besondere Anforderungen gelten.

Folgende Bedingungen dürfen innerhalb der Sicherheitszone nicht vorhanden sein oder auftreten:

Gebäudeö nungen, wie Fenster oder Türen, Licht schächte, Flachdachfenster usw.
Außenluft- und Abluftö nungen von Lüftungs- und Klimaanlagen
Grundstücksgrenzen oder Nachbargrundstücke, Geh- und Fahrwege
Pumpenschächte, Zuläufe von Abwassersystemen, Fallrohre und Abwasserschächte etc.
Sonstige Böschungen, Mulden, Vertiefungen, Schächte
Elektrische Hausanschlüsse
Elektrische Anlagen, Steckdosen, Lampen, Lichtschalter
: Schneefall von Dächern

Keine Zündquellen in die Sicherheitszone einbringen:

Oene Flammen oder Brennergase
Grillgeräte
Funken erzeugende Werkzeuge
Nicht zündquellenfreie Elektrogeräte, mobile Geräte mit eingebauten Akkus (z. B. Handys, Fitnessuhren etc.)
Gegenstände mit Temperaturen über 360 °C

!

HINWEIS

Die jeweilige Sicherheitszone ist abhängig von der Umgebung des Außengerätes.

Bei Wandmontage gelten die oben aufgeführten Anforderungen auch für den Bereich unterhalb des Außengerätes bis zum Erdboden. In der Schutzzone dürfen Sie keine nachträglichen baulichen Veränderungen vornehmen, die gegen die genannten Regeln für die Schutzzone verstoßen. Freistehende Aufstellung des Außengerätes:

* Die nachfolgend dargestellten Sicherheitszonen sind bei bodenstehender Aufstellung dargestellt, bei der die Einheit einen Bodenabstand von min. 30 cm haben sollte.

Die Sicherheitszonen gelten auch für andere Aufstellungsarten.

Schutzzone bei Bodenaufstellung vor einer Gebäudewand

SICHERHEITSEINRICHTUNGEN

Frostschutzfunktion

Das Gerät verfügt über eine Einfrierschutzfunktion bei eingeschalteter Stromversorgung. Wenn die Systemsteuerung ausfällt, garantiert das Produkt einen begrenzten Frostschutz.

Bei negativen Außentemperaturen besteht ein erhöhtes Risiko, dass das Gerät einfriert, wenn eine Störung der Wärmepumpe auftri , z. B. durch einen Stromausfall oder einen defekten Kompressor.

Schutz vor unzureichendem Wasserdurch uss

Diese Funktion überwacht kontinuierlich den Durchfluss des Heizungswassers. Sie schaltet den Kompressor und die Zusatzheizung ab, wenn die Durch ussmenge nicht ausreicht, und nimmt den Betrieb automatisch wieder auf, sobald die Durch ussmenge wieder normal ist.

Pumpenblockierschutz

Diese Funktion verhindert das Feststecken der Pumpen für das Heizwasser. Die Pumpen, die 24 Stunden lang außer Betrieb waren, werden nacheinander für kurze Zeit eingeschaltet.

Sicherheitsabschaltung in der Reserveheizung

Wenn die Temperatur in der internen elektrischen Reserveheizung die Maximaltemperatur überschreitet, schaltet die Sicherheitsabschaltung die elektrische Reserveheizung als Sicherheitsmaßnahme ab.

P ege und Wartung

Frostschutz gewährleisten:

1. Sollte zur Gewährleistung des Frostschutzes keine Systemtrennung vorhanden sein, stellen Sie sicher, dass das Gerät eingeschaltet ist und eingeschaltet bleibt.
2. Stellen Sie sicher, dass sich kein Schnee um das Luft-einlassgi er und das Luftauslassgi er ansammelt.

Geät freihalten

1. Entfernen Sie regelmäßig Äste und Bläer, die sich um das Gerät angesammelt haben.
2. Entfernen Sie regelmäßig die Blä er und den Schmutz vom Lüftungsgi er unter dem Gerät.
3. Entfernen Sie regelmäßig den Schnee vom Lufteinlassgier und vom Luftauslassgier, der sich angesammelt hat.

Gerät reinigen

1. Reinigen Sie das Gehäuse mit einem feuchten Tuch sowie etwas lösungsmi elfreier Seife.
2. Verwenden Sie keine Sprays, Scheuermi el, Waschmi el, Lösungs- oder Reinigungsmi el, die Chlor enthalten.

!

GEFAHR

Verletzungsgefahr und erhöhte Gefahr von Sachschäden durch vernachlässigte oder falsche Wartung und Reparaturen. Vernachlässigte oder falsche Wartungsarbeiten oder Reparaturen können zu Personenschäden oder Schäden am Gerät führen.

Versuchen Sie niemals, Wartungsarbeiten oder Reparaturen am Produkt selbst durchzuführen. Beauftragen Sie dafür einen autorisierten Installationsbetrieb. Wir empfehlen den Abschluss eines Wartungsvertrages.

Fehlerbehebung

Wenn Sie eine Dampfwolke am Gerät beobachten, müssen Sie nichts unternehmen. Dieser Effekt kann beim Abtauvorgang auftreten. Wenn das Gerät nicht mehr anläuft, prüfen Sie, ob die Stromzufuhr unterbrochen ist. Schalten Sie ggf. alle Trennschalter ein, an denen das Gerät im Gebäude angeschlossen ist. Kontaktieren Sie einen Fachhandwerker, wenn die beschriebene Maßnahme keinen Erfolg bringt.

Umweltschutz und Recycling

Entsorgung der Verpackung

Alle Produkte werden für den Transport sorgfältig in umweltfreundlichen Materialien verpackt. Leisten Sie einen wertvollen Beitrag zur Abfallverminderung und Erhaltung von Rohsto- en und entsorgen Sie das Verpackungsmaterial daher nur bei entsprechenden Sammelstellen.

Entsorgung der Geräte und Komponenten

Tragen Sie zum Umweltschutz bei, indem Sie sicherstellen, dass Geräte oder Komponenten (z.B. Ba erien) nicht im Hausmüll sondern nur auf umweltverträgliche Weise nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wiederverwertung oder z.B. kommunale Sammelstellen entsorgt werden.

!

GEFAHR

Plastikfolien und -tüten etc. können für Kinder zu einem gefährlichen Spielzeug werden!

Deshalb:

• Verpackungsmaterial nicht achtlos liegenlassen.
• Verpackungsmaterial darf nicht in Kinderhände gelangen!

Mit Wärmepumpenfunktion

Ohne Wärmepumpenfunktion

ÜBERSICHT ÜBER GERÄTESTATUS UND -FUNKTIONEN

1 Gerätschalten
2		Start
3		Standby
4		Frostschutz
5 Abta
6		Heizen
7		Kühlen
8		Brauchwasser
9		Ausschalten

1 Betriebsicht wählen
2	Ger	EIN/AUS
3		WiFi
4		Fehleralarm
5		Systemladen

Betriebsart wählen

Das Gerät bietet drei Betriebsarten: Heizbetrieb,

Kühlbetrieb und Brauchwasserbetrieb.

Nach der Auswahl eines Betriebsmodus unterbricht das System den Betrieb kurzzeitig. Nach dem Wechsel zeigt das Kältemi el-Flussdiagramm den gewählten

Heiz- oder Kühlmodus an.

Timer-Aktivierung (Schalter)

Der Timermodus umfasst drei Modi: Kühltimer, Heiztimer und Brauchwassertimer. Jeder Modus verfügt über eine eigene Schni stelle, die über die Pfeiltasten zugänglich sind. Timermodus, Zeiteinstellungen und Modusumschaltung sind über unabhängige Schalter möglich. Nur aktivierte Timer funktionieren gemäß dem eingestellten Zeitplan.

Timer-Konfiguration

Sie können bis zu vier Zeitintervalle konfigurieren.

Tippen Sie auf die Zeitfelder, um zur Konfigurations- oberfläche zu gelangen.

RUHEMODUS

Aktivierung des Ruhemodus (Schalter)

Der Ruhemodus muss aktiviert sein, damit das System zur konfigurierten Zeit in den Ruhemodus wechselt.

Konfiguration der Ruhemoduszeit

Sie können zwei Zeitintervalle für den Ruhemodus festlegen. Tippen Sie auf die Zeitfelder, um zur Konfigurationsoberfläche zu gelangen. Das linke Feld zeigt die Startzeit, das rechte die Endzeit an.

Maximaler Kompressorbetrieb im Ruhemodus

Mit dieser Funktion können Sie die maximale Kompressorfrequenz im Ruhemodus konfigurieren.

Einstellbereich: 40 Hz–70 Hz.

Maximale Betriebsgeschwindigkeit des Lüfters im Ruhemodus

Konfiguriert die maximale Lüftergeschwindigkeit im Ruhemodus.

Einstellbarer Bereich: 350–700.

FUNKTIONSMENÜ

Das Funktionsmenü besteht aus 6 Seiten, welche durch drücken des Symbols geöffnet werden können. Die Menüpunkte sind Status, Ausgleichskurve, Alarmmeldung, Parametereinstellungen, Systemeinstellungen und Energiemanagement.

AUSFÜHRUNGSSTATUS

Das Statusmenü zeigt die gemessenen Werte der Anlage an und besteht aus 2 Seiten, welche durch Wischen über den Bildschirm gewechselt werden können.

AUSFÜHRUNGSSTATUS

Nr. Abkürzung Beschreibung

1 RT Temp. Rücklauftemperatur

2 ST temp. Vorlauftemperatur

3 OT temp. Außentemperatur

4 ET temp. Sauggastemperatur

5 PT temp. Heißgastemperatur

6 LPS Niederdruck

7 HPS Hochdruck

8 water flow Wasserdurchfluss

9 Evaporation temp. Verdampfungstemperatur

10 Discharge temp. Verflüssigungstemperatur

11 Fan1 speed Lüfter 1 Geschwindigkeitsrückmeldung

12 Fan2 speed Lüfter 2 Geschwindigkeitsrückmeldung

13 EEV1 steps EEV1 Öffnungsgrad

14 EEV2 steps EEV2 Öffnungsgrad

15 Mixing valve opening Öffnungsgrad Mischerventil

16 EEV1 SH EEV1 Überhitzung

17 EEV2 SH EEV2 Überhitzung

18 Comp. operating freq Kompressorfrequenz

19 Solar Temp. Solar-Temperatur

20 RT(Main board) Prozessortemperatur

21 LT zone mixing temp. Temperatur in der Niedertemperaturzone

22 HT zone mixing temp. Temperatur in der Hochtemperaturzone

23 4-way valve Vierwegeventil

24 Pump running Pumpenstatus

25 DHW switch Brauchwasserschalter

26 H/C switch Heizen/Kühlen Umschaltung

27 DefrostEH Elektrische Abtauheizung

28 AH Elektrische Zusatzheizung

29 DHWEH Brauchwasser mit elektrischer Zusatzheizung

30 DHW circ. pump Brauchwasser-Zirkulationspumpe

31 DHW 3-way value Brauchwasser-Dreiwegeventil

32 LT zone control signal Steuersignal für die Niedertemperaturzone

33 HT zone control signal Steuersignal für Hochtemperaturzone

34 Mixing pump Status Niedertemperaturzone

35 Solar pump Solar-Wasserpumpe

36 Work status Betriebsstatus

Temperaturdi erenz der Heizungsregelung

Die Temperaturdi erenz beim Heizen dient als Ziel für die PID-Regelung der Zirkulationspumpenleistung. Während des Heiz- und Kompressorbetriebs läuft die PWM-Pumpe 3 Minuten lang mit EV05 (Standard: 100 %) und passt sich dann basierend auf ST-RT = EV04 (Standard: 5 °C) der PID-Regelung an. Im Stand-by-Modus behält die Pumpe den aktuellen PWM-Betrieb bei.

Heizsolltemperatur

Definiert die Sollausgangstemperatur während des Heizbetriebs:

EIN: Wenn Rücklauftemperatur < aktuelle Solltemperatur - Temp. di . Heizen (ST04).

AUS: Wenn Rücklauftemperatur > aktuelle Solltemperatur + 2 °C, läuft der Kompressor 10 s lang mit Mindestfrequenz.

Heizbetriebstemperatur in Echtzeit

Zeigt die vom Programm basierend auf Temperatur-kompensation und anderen Einschränkungen angepasste Sollheiztemperatur in Echtzeit an.

Aktuelle Umgebungstemperatur

Zeigt die aktuelle Umgebungstemperatur an.

Obergrenze für die Wassertemperatur

Legt die Obergrenze für die Heizsolltemperatur fest, wenn die Temperaturkompensationsfunktion aktiv ist.

Untergrenze für die Wassertemperatur

Legt die Untergrenze der Heizsolltemperatur fest, wenn die Temperaturkompensationsfunktion aktiv ist.

Untergrenze für Umgebungstemperatur

Legt die Untergrenze für die Umgebungstemperaturanpassung während der Temperaturkompensation fest.

Obergrenze für Umgebungstemperatur

Legt die Obergrenze für die Umgebungstemperaturanpassung während der Temperaturkompensation fest.

Kühlregelung Temperaturdi erenz

Im Kühlmodus und Kompressorbetrieb läuft die PWM-Pumpe 3 Minuten lang mit EV05 (Standard: 100 %) und passt sich dann basierend auf RT - ST = EV03 (Standard: 5 °C) für die PID-Regelung an. Im Standby-Modus behält die Pumpe den aktuellen PWM-Betrieb bei.

Kühlsolltemperatur

Kühlsolltemperatur

EIN: Wenn Rücklauftemperatur > aktuelle Solltemperatur + Temp. di . kühlen (ST03).

AUS: Wenn Rücklauftemperatur < aktuelle Solltemperatur - 1,5 °C und der Kompressor 10 s lang mit Mindestfrequenz läuft.

Kühlbetriebstemperatur in Echtzeit

Zeigt die vom Programm basierend auf Temperatur-kompensation und anderen Einschränkungen angepasste Sollkühltemperatur in Echtzeit an.

Aktuelle Umgebungstemperatur

Zeigt die aktuelle Umgebungstemperatur an.

Obergrenze für die Wassertemperatur

Legt die Obergrenze für die Kühlsolltemperatur fest, wenn die Temperaturkompensationsfunktion aktiv ist.

Untergrenze für die Wassertemperatur

Legt die Untergrenze der Kühlsolltemperatur fest, wenn die Temperaturkompensationsfunktion aktiv ist.

Untergrenze für Umgebungstemperatur

Legt die Untergrenze für die Umgebungstemperaturanpassung während der Temperaturkompensation fest.

Obergrenze für Umgebungstemperatur

Legt die Obergrenze für die Umgebungstemperaturanpassung während der Temperaturkompensation fest.

HEIZ-/KÜHLKREIS 2 (HEIZUNG)

Dient zur Konfiguration der Heiztemperaturregelung und Temperaturkompensation in der zweiten Zone.

HEIZ-/KÜHLKREIS 2 (KÜHLEN)

Dient zur Konfiguration der Kühltemperaturregelung und Temperaturkompensation in der zweiten Zone.

STÖRUNGSABFRAGE

Tri im System ein Fehler auf, protokolliert das Fehlerereignis die Auslösezeit basierend auf der internen Systemuhr und zeigt den Fehlercode als Warnmeldung an. Sobald der Fehler behoben ist, wird die Auslösezeit in der dafür vorgesehenen Spalte erfasst.

Detaillierter Code: Anlage 1

PARAMETER AUF WERKSEINSTELLUNGEN

Benutzer können 0000 in die Passworteingabe eingeben, um die Benutzeroberfläche für die Parametereinstellungen aufzurufen. Aus Sicherheitsgründen ist für den Zugri auf die werksseitigen Parametereinstellungen ein Passwort erforderlich. Nur autorisiertes Personal kann diese Einstellungen in der werksseitigen Konfigurationsoberfläche ändern.

HW-FUNKTION (BRAUCHWASSEREINSTELLUNG)

ABTAUUNG

ENERGIEMANAGEMENT

SYSTEMEINSTELLUNGEN

ZEIT- UND DATUMSEINSTELLUNG

Zeiteinstellung

Konfigurieren Sie die Echtzeituhr (RTC), um eine genaue Zeitmessung zu gewährleisten. Sie müssen die Ortszeit nach der Erstinstallation einstellen. Die RTC-Zeiteinstellungen sind entscheidend für Funktionen wie Warmwasserplanung, Abwesenheitsmodus und Ruhemodus.

Bildschirm Standby Einstellung

Um die Lebensdauer des Bildschirms zu verlängern und unnötige Displayaktivitäten zu minimieren, kann ein Ausschal inner konfiguriert werden.

Benutzer können die Dauer des Bildschirm-Ruhezustands in einem Bereich von 0–180 Sekunden festlegen.

Helligkeitseinstellung

Passen Sie die Helligkeit der Bildschirmbeleuchtung Ihren Wünschen an.

Helligkeitseinstellungsbereich: 10%–100%.

Standardeinstellung: 90 %.

Spracheinstellungen

Das System unterstützt drei Sprachoptionen: Englisch, Deutsch und Chinesisch

ANLAGEN FÜR TIEFENTEMPERATUR

Wichtige Hinweise bei Sollwerten unter 7°C!

Bei Regeltemperaturen unter 7°C im Rücklauf ist mit Verdampfungstemperaturen unter 0°C zu rechnen. In diesem Fall besteht die Gefahr von Frostschäden am Pla enwärmetauscher - ggf. wird auch die Störmeldung AL20 angezeigt.

Unter sicherheitsrelevanten Gesichtspunkten (siehe Seite 10), insbesondere bei Anlagen mit R290, sind folgende Maßnahmen zwingend erforderlich!

1 Frostschutzmi el:

Der Mediumkreislauf muss mit einem geeigneten Frostschutzmi el befüllt werden.

2 Parametereinstellungen anpassen:

Für den Betrieb unter 7°C müssen folgende Parameter geändert werden.

EINSTELLUNG BEI VERWENDUNG VON FROSTSCHUTZMITTEL

Wenn ein Frostschutzmi el verwendet wird, kann die Störschwelle wie folgt angepasset werden:

* Menü-Symbol drücken

* Zu den Parametereinstellungen navigieren

Das Passwort 753951 eingeben

* Alarmparameter

Den Wert AR01 von 2°C auf -10°C ändern Den Wert AR08 von -2°C auf -10°C ändern

			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
Alarm-parameter	AR01	Schutz vor niedriger Vorlauftemperatur*	5,5	-10	20	°C	2	2	2	2
	AR08	Alarmwert niedrige Verdampfungs-temperatur	-2	-10	10	°C	-2	-2	-2	-2

!

HINWEIS

Diese Anpassungen sind zwingend erforderlich, um einen sicheren und störungsfreien Betrieb der Anlage zu gewährleisten.

APP-STEUERUNG EINRICHTEN

Wärmepumpen-App-Steuernung

Tuya-App installieren:

Sie können die App herunterladen, indem Sie in App-Stores nach „Tuya Smart“ suchen oder den folgenden QR-Code für Android-Geräte scannen.

1. Klicken Sie auf „Registrieren“ und lesen Sie die Datenschutzrichtlinie, sobald diese angezeigt wird.

Klicken Sie auf „Zustimmen“ und önen Sie die Registrierungsseite.

1. Sie können Ihre E-Mail-Adresse oder Handynummer als Konto für die Registrierung verwenden.

1. Geben Sie den Bestätigungscode ein und wechseln Sie zur Seite zur Passworteinstellung. Legen Sie Ihr Passwort wie erforderlich fest und klicken Sie auf „Fertig“.

2. Ö nen Sie die „Tuya Smart“-App, tippen Sie oben rechts auf das „+“-Symbol, wählen Sie „Gerät hinzufügen“ und anschließend in der Kategorie „Großgeräte“ die Option „Smarte Wärmepumpe (WLAN)“.

1. Geben Sie den Namen Ihres WLAN-Netzwerks (SSID) und das Passwort ein und tippen Sie anschließend auf „Weiter“. Tippen Sie auf „Blinkende Anzeige bestätigen“, um zu bestätigen, dass sich das Gerät im Kopp-lungsmodus befindet.

APP-STEUERUNG EINRICHTEN

Sie müssen ein 2,4-GHz-WLAN-Netzwerk auswählen, sonst schlägt die Verbindung fehl.

1. Nach erfolgreicher WLAN-Verbindung wird eine Popup-Benachrichtigung angezeigt. Nach Abschluss der

Verbindung bestätigt eine Anzeige oberen rechten Ecke die Verbindung.

1. Wählen Sie „Langsames Blinken“ und tippen Sie dann auf „Zur Verbindung gehen“.

1. Tippen Sie auf das hinzugefügte Gerät. Wenn eine neue Firmware-Version erkannt wird, werden Sie in einer Popup-Benachrichtigung aufgefordert, auf „Jetzt aktualisieren“ zu tippen.

1. Nachdem Sie auf „Aktualisieren“ getippt haben, wird ein Warnhinweis angezeigt. Tippen Sie auf „Update starten“ und warten Sie, bis der Vorgang abgeschlossen ist.

Die Gerätesteuerung ist während des Updates deaktiviert. Der Bildschirm wechselt zur Update-Seite mit einem Fortschrittsbalken.

STÖRCODES

AL01	Niederdruckalarm
AL02	Hochdruckalarm
AL03	Schutz vor Wassermangel im Innenbereich. Bei niedriger Rücklauftemperatur den AR01 anpassen.
AL05	Schutz vor hoher Wasseraustri stemperatur
AL17	Alarm Strömungswächter
AL18	24-Stunden-Niederdruckstörung, der die angegebene Anzahl überschreitet
AL19	24-Stunden-Hochdruckstörung, der die angegebene Anzahl überschreitet
AL20	Alarm bei niedriger Verdampfungstemperatur
AL21	Heißgastemperaturschutzalarm
AL31	24-Stunden-Alarm bei niedriger Verdampfungstemperatur bei Überschreitung der angegebenen Anzahl
AL30	Kommunikationsfehler zwischen der Hauptsteuerplatine und der IO-Platine 3.0
AL37	Alarm für Störung des Niederdrucksensors
AL38	Alarm für Störung des Hochdrucksensors
AL71	B1 Rücklauflauftemperatursensor-Fehleralarm
AL72	B2 Vorlauftemperatursensor-Fehleralarm
AL73	B3 Außentemperatursensor-Fehleralarm
AL74	B4 Alarm für Fehlfunktion des Brauchwassertemperatursensors
AL75	B5 Heißgastemperatursensor-Fehleralarm
AL76	B8 Sauggastemperatursensor-Fehleralarm
AL79	Unnormaler Betriebszyklus der Wasserpumpe
AL98	Fehleralarm der Kompressor-Inverterplatine
AL57	Kommunikationsfehler zwischen dem Mainboard und der Inverterplatine
WN01	Frostschutzalarm
ALEP	Nicht plausibler Parameter eingestellt
AL100	IPM-Überstrom
AL101	Ausfall Inverterplatine
AL102	Kompressor-Überstrom
AL103	Phasenverlust
AL104	IPM-Stromabtastfehler
AL105	Überhitzung und Abschaltung des Kühlers
AL106	Vorladen fehlgeschlagen
AL107	Überspannung im DC-Bus
AL108	Unterspannung im DC-Bus
AL109	Unterspannung am Kommunikationseingang
AL110	Überstrom am Kommunikationseingang
AL111	Fehler bei der Eingangsspannungsabtastung
AL112	Fehlfunktion des DC-Lüfters 1
AL113	Temperatursensorfehler
AL114	Fehler DC-Lüfter 2
AL115	Unnormale Kommunikation mit der Hauptsteuerplatine
AL00	Kommunikationsfehler zwischen der Hauptsteuerplatine und dem Bildschirm
AL202	IO-Board: Fehlfunktion des Solartemperatursensors
AL203	IO-Board: Niedertemperaturzone B4 Temperatursensorfehler
AL204	IO-Board: Hochtemperaturzone B5 Temperatursensorfehler
AL133	Abschaltung des IPM-Moduls wegen Überhitzung
AL134	Fehlfunktion des Kompressormodells

PARAMETER

Benutzer-einstellungen	PW:0000
Warmwasser			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
	ST26	Legionellenmodus Intervall	0	0	1000	h
	ST33	Intervall Zirkulationspumpe	15	0	180	Min
	ST34	Laufzeit Zirkulationspumpe	3	0	180	Min
	SF112	Manuelle Steuerung der Elektroheizfunktion	Aus	An	Aus	-
Abtau-einstellungen	SF48	Manuelle Abtauung	Aus	An	Aus	-
Projekt-einstellung	PW:6945
SG-Funktion			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
	SF217	SG Ready Funktion	An	An	Aus	-	Aus	Aus	Aus	Aus
	ST17	SG Ready Temperaturbereich für Heiz-/Kühlbetrieb	2,0	1,0	10,0	°C
	ST18	SG Ready Betriebstemerpaturbereich für Warmwasser	5,0	1,0	10,0	°C
Solarfunktion			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
	SF301	Star emperatur Solar	Aus	An	Aus
	SF302	Solaranwendungen	Solar	Solar	Warm
	ST72	max. Solarheizung	70,0	40,0	90,0	°C
	ST73	min. Solarheizung	2,0	-20,0	10,0	°C
	ST70	Star emperatur-di erenz	20,0	10,0	40,0	°C
	ST71	Abschalt-ΔT	5,0	0	10,0	°C
	SF304	Frostschutzpumpe-Abschaltzeit	30	30	120	Min
Warmwasser-funktion			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
		Warmwasser-Funktionsschalter	An	An	Aus	-	Aus	Aus	Aus	AusSF05
	SF13	Betriebsmodauswahl für Warmwasser	Barriere-Schalter	Bar.-Schalt.	DI-Schalt.	-
	SF226	Heiz-Leistung	3,0	0	9,0	kW
	ST10	Einstellbereich für Brauchwasser	5,0	1,0	10,0	°C
	ST27	Sollwert Legionellen-schaltung	65,0	55,0	70,0	°C
Temperatur-Einstellungen			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
	ST03	Einstellbereich Kühlen	2,0	1,0	10,0	°C
	ST04	Einstellbereich Heizen	2,0	1,0	10,0	°C
	EV03	ΔT Kühlen	5,0	1,0	10,0	°C
	EV04	ΔT Heizen	5,0	1,0	10,0	°C
	ST27	Außen E-Heiz. Ein.	0	-10,0	20,0	°C

PARAMETER

Projekt-einstellung	PW: 6945
Abtau-einstellungen			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
	DF04	ΔT Abtauung	8,0	8,0	20,0	°C	10,0	8,0	10,0	10,0
	DF06	Mindestabtauintervall	30	15	90	Min
	DF16	Dauer Zwangsabtauung	180	120	180	Min
Klimaanlagen-Einstellung			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
	SF219	Effizienzanzeige	An	-	-	-	Aus	Aus	Aus	Aus
	SF113	DI-Eingangsmodus	Aus	Aus	An		Aus	Aus	Aus	Aus
	SF223	Inbetriebnahme Modus	Aus	Aus	An		Aus	Aus	Aus	Aus
	SF14	Schaltzustand der Klimaanlage	screen switch	scr. switch	DI-switch
	SF225	E-Heiz. Leist. Soll	3,0	0	9,0	kW
	SF37	HWUP Ausg. Anschl.-Ausw. Out 9/ Klemme 16 + N	Fehler-signal	WW Um-wälz-pum-peFehler-signalBetriebs-art (1)Misch-ventil On	-	-	Fehler-signal	Fehler-signal	Fehler-signal	Fehler-signal
	SF38	WW-E Heiz. Ausg. Out 6/ Klemme 12 + N	Anlage On/O	WW EH	Anla-age On/Off	-	Anlage On/O	Anlage On/O	Anlage On/O	Anlage On/O
	SF39	Einheit Modus-Ausg.	Betriebs-art (1)Solar-pumpe Misch-ventil O				Betriebs-art	Betriebs-art	Betriebs-art	Betriebs-art
	SF56	Zero Effizienzanzeige	Zurück-setzen der EE-Anzeige
Wasser-pumpen-Einstellung	SF10	Pumpenauswahl	extern	extern	intern		intern	intern	intern	intern
	EV01	Pumpen-Betriebs-modus	Sustain	Sus-tain	auto-ma-tisch	-	Sustain	Sustain	Sustain	Sustain
	SF211	Einstellung Wasserdurchfluss	1,3	0	10,0	m3/h
	SF35	Auswahl des Pumpenmodells	UPML/UPMXL	UPM3K(2)		-	UPML/UPMXL	UPML/UPMXL	UPML/UPMXL	UPML/UPMXL

(1) geschlossen = kühlen / o en = heizen
(2) UPML/UPMXL, UPMF20-125-PCI, HBGF 25-80-130, HBF 25-105-130, APF 25-8-130L, APF 25-12-130E, APF 25-10-130E, APF 25-8-130E, HBGF 25-125-130, other.

PARAMETER
Werks- PW: parameter 9957

			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
SG-Funktion	SF211	Strombegrenzungsfunktion	Aus	An	Aus	-	Aus	Aus	Aus	Aus
Warmwasser-funktion	ST15	min. Brauchwasser	20,0	0	65	°C	20,0	20,0	20,0	20,0
	ST16	max. Brauchwasser	65,0	20,0	80,0	°C	65,0	65,0	65,0	65,0
Temperatur-Einstellungen	ST200	Star emperaturext. Heizung	0	-25,0	20,0	°C	0	0	0	0
	ST201	AT-Einstellung (Heiz-kessel-Ersatzbetrieb)	-10,0	-30,0	20,0	°C	-10,0	-10,0	-10,0	-10,0
	ST12	max. Kühlen	30,0	12,0	40,0	°C	30,0	30,0	30,0	30,0
	ST13	min. Heizen	20,0	0	50,0	°C	20,0	20,0	20,0	20,0
	ST14	max. Heizen	65,0	20,0	80,0	°C	65,0	65,0	65,0	65,0
	ST11	min. Kühlen	12,0	0	40,0	°C	1	1	1	1
Konfiguration des EC-Lüfters	CN01	Max. Spannung EC-Lüfter	4,2	2,8	10,0	V			5,6	5,6
	CN02	Min. Spannung EC-Lüfter	3,1	1,0	4,2	V			3,9	3,9
	CN21	Max. Lüftergeschwindigkeit	800	20	1200	r/min	550	760	800	800
	CN20	Min. Lüftergeschwindigkeit	450	20	600	r/min	120	200	220	220
Klimaanlagen-Einstellung	SF200	Erweiterungs-fähigkeiten	Aus	An	Aus
	SF224	Kesselbetriebsmodus-Umschaltungs-steuerung	Aus	An	Aus
	SF201	Aktivierungsschalter für Stromsperrfunktion	Aus	An	Aus
	SF222	Deaktivierungssteu-rung der Zwangsab-tau-Funktion	An	An	Aus
Fehlerbeseitigung		Qui ieren, wenn die Fehler behoben sind.
Kompressor-Einstellung	SF215	Verdichter Code	67	0	999	-	67	53	22	79
	CM12	Max. Frequenz Kühlen	90	20	120	Hz	90	90	85	85
	CM13	Min. Frequenz Kühlen	30	20	60	Hz
	CM15	Max. Frequenz Heizen	90	20	120	Hz	85	90	85	85
	CM16	Min. Frequenz Heizen	30	20	60	Hz
	CM17	Max Frequenz Brauchwasser	90	20	120	Hz	75	80	75	75
	CM18	Min. Frequenz Brauchwasser	40	20	60	Hz
	CM11	Nennfrequenz der Kühlung	90	20	120	Hz	90	90	85	70
	CM14	Nennfrequenz der Heizung	90	20	120	Hz	85	90	85	85
	CM30	Tieftemperatur-Mindestfrequenz	50	20	80	Hz
Wasserpum-pen-Einstellung	EV07	Durchflussschutz Kühlen	0,9	0	9,9	m3/h	0,7	0,9	1,3	2,4
	EV25	Durchflussschutz Heizen	0,9	0	9,9	m3/h	0,7	0,9	1,3	2,4
	PF102	Nennleistung Pumpe	90	10	200	W
	EV 05	oberes Limit PWM-Signal	100	10	100	-
	EV06	unteres Limit PWM-Signal	70	10	100
	SF46	Wasserflussfehler-Bypasssschalter	Aus	An	Aus

PARAMETER

Entwicklungs- PW:
parameter 753951

			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
Temperatur-Einstellungen	ST100	Abgastemperatur-Sollwert 1 (Soll-Über-hitzungsreduzierung)	95	60	120	°C	95	95	95	95
	ST101	Abgastemperatur-Sollwert 2 (Soll-Über-hitzungsreduzierung)	97	60	120	°C	97	97	97	97
	ST102	Abgastemperatur-Sollwert 3 (Soll-Über-hitzungsreduzierung)	99	60	120	°C	99	99	99	99
	ST103	IPM-Modul Tempera-turschutzgrenzwert	90	60	120	°C	90	90	90	90
Abtauein-stellung	DF03	Auftau-Außentem-peratur-Sollwert	12	3	20	°C	12	12	12	12
	DF05	Einhaltedauer bei DF04-Bedingungen	60	1	1000	Sek.	60	60	60	60
	DF11	Abtau-Evaporator-Temperatur-erreichungszeit	300	5	3600	Sek.	300	300	300	300
	DF15	Außentemperatur-schwelle zur Aktivie-rung der elektrischen Abtauheizung	0	-10	10	°C	0	0	0	0
	PF104	Abtauheizungsleistung	0	0	1000	Wh
	DF10	Maximale Abtauzeit	480	1	1000	Sek.	480	480	480	480
	DF09	Temperaturschwelle für Abtauende gemäß Hochdruckschalter (HPS)	35	5	60	°C	35	35	35	35
	DF02	Temperatursollwert für Niederduckschalter (LPS)	-2	-10	10	°C	-2	-2	-2	-2
	DF13	Lüftereinschalt-temperatur-Schwelle	25	5	60	°C	25	25	25	25
Klimaanlagen-Einstellung	P47	Kältemi eltyp	R290	-	-	-	R290	R290	R290	R290
EEV-Se ing	EV12	Anfangsö nungsgrad (Kühlbetrieb)	480	10	480	-	200	200	220	220
	SF28	Regelparameter Kp	30	2	600		30	30	30	30
	SF29	Integralzeit Ti	120	0	1000		120	120	120	120
	SF30	Di erenzialzeit Td	0	0	100		0	0	0	0
	SF115	EEV-Anfangsö nung (Heizbetrieb bei -10°C ~ 0°C Außentempe-ratur)	120	0	480		120	120	120	120
	SF116	EEV-Anfangsö nung (Heizbetrieb bei Außen-temperatur < -10°C)	160	0	480		160	160	160	160
	SF212	EEV-Anfangsöfnung (Heizbetrieb bei Außen-temperatur >20°C)	430	0	480		430	430	430	430
	SF213	EEV-Anfangsö nung (Heizbetrieb Außen-temperatur 0°C ~ 10°C)	280	0	480		280	280	280	280
	SF214	EEV-Anfangsö nung (Heizbetrieb bei Außen-temperatur 10°C ~ 20°C)	360	0	480		360	360	360	360

PARAMETER

Entwicklungs- PW:
parameter 753951

			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
EEV-Se ing	SF51	Mindestö nungsgrad	50	0	150	-
	SF31	Ö nungsgrad EEV1	Aus	An	Aus		Aus	Aus	Aus	Aus
	SF32	Ö nungsgrad EEV2	Aus	An	Aus		Aus	Aus	Aus	Aus
	EV14	Soll-Überhitzung (Kühlbetrieb)	15	0	20	°C	12	12	12	12
	EV15	Soll-Überhitzung (Heizbetrieb)	10	0	20	°C
	SF41	EEV1 Manueller Betriebsmodus-Aktivierungsschalter	Aus	An	Aus	-	Aus	Aus	Aus	Aus
	SF42	EEV2 Manueller Betriebsmodus-Aktivierungsschalter	Aus	Aus	Aus		Aus	Aus	Aus	Aus
Konfiguration des EC-Lüfters	SF227	Außenluftventilator Nennleistung	250	10	1000	W
Kompressor-Einstellung	SF65	Verdichtungsverhältnis	15	0	50	-	15	15	15	15
	SF18	Kompressor-PID-Regelzykluszeit	10	2	100		10	10	10	10
	SF19	Kompressor-PID-Abtaststeuerzyklus	10	2	100		10	10	10	10
	SF15	Kompressor-PID-Proportionalverstärkung (Kp) im Kühlbetrieb	50	2	600		50	50	50	50
	SF16	Kompressor-PID-Integralzeit (Ti) im Kühlbetrieb	100	0	1000		100	100	100	100
	SF17	Kompressor-PID-Di erentialzeit (Td) im Kühlbetrieb	0	0	100		0	0	0	0
	SF20	Kompressor-PID-Proportionalverstärkung (Kp) im Heizbetrieb	50	2	600		50	50	50	50
	SF21	Kompressor-PID-Integralzeit (Ti) im Heizbetrieb	100	0	1000		100	100	100	100
	SF22	Kompressor-PID-Di erentialzeit (Td) im Heizbetrieb	0	0	100		0	0	0	0
	SF216	Kompressor Frequenz Manuell-SW	Aus	An	Aus		Aus	Aus	Aus	Aus
	SF33	Manuelle Kompressor-frequenz-Einstellung	70	0	120	Hz	70	70	70	70
	CN06	Kühlung Kondensati-onsdruck-Untergrenze	9	2	50	bar
	CN05	Kühlung Kondensati-onsdruck-Obergrenze	15	2	50	bar
	CN08	Heizung Verdamp-fungsdruck-Unter-grenze	3,5	2	20	bar
	CN07	Heizung Verdamp-fungsdruck-Ober-grenze	4,5	2	20	bar
	SF85	Aktivierungsschwelle für Strombegren-zungsmodus	21	0,5	80	A
	SF86	Deaktivierungsschwelle des Strombegrenzungs-modus	16	0,5	80	A

PARAMETER

Entwicklungs- PW:
parameter 753951

			Standard	min.	max.	Unit	ZEV-60-CO	ZEV-100-CO	ZEV-145-CO	ZEV-210-CO
Wasserpumpen-Einstellung	SF25	Wasserpumpe-PID-Proportionalverstärkung (Kp)	6	2	600		6	6	6	6
	SF26	Wasserpumpe-PID-Integralzeit (Ti)	40	0	1000		40	40	40	40
	SF27	Wasserpumpe-PID-Di erentialzeit (Td)	0	0	100		0	0	0	0
	AR04	Sperrzeit Pumpe	120	1	120		Sek.
Alarmschutz-Einstellung	AR01	Schutzschwelle für niedrige Auslauf-wassertemperatur	5,5	-10	20	°C	2	2	2	2
	AR03	Schutzschwelle für hohe Auslaufwasser-temperatur	72	1	100	°C
	AR06	24h-Niederdruck-alarm-Grenzwert (Überschreitung löst AL18 aus)	4	1	20	-
	AR07	24h-Hochdruck-alarm-Grenzwert (Überschreitung löst AL19 aus)	6	1	10	-
	AR08	Schutzschwelle für niedrige Verdamp-fungstemperatur	-2,0	-10,0	10,0	°C	-7	-7	-7	-7
	AR09	Blockierzeit des Niederdruckschutzes	300	10	1000	Sek.
	AR13	Schutzschwelle für hohe Verdichteraus-lasstemperatur	105	100	130	°C
	AR14	Hysteresebreite des Hoch-Auslasstempe-raturschutzes	20,0	1,0	30,0	°C
	AR16	24h-Schutzschwellen-anzahl bei niedriger Verdampfungsterm-peratur	3	1	20	-
	AR31	Niederdruckschutz-Sollwert	0,5	0,1	6	bar
	AR32	Hysteresebreite des Niederdruckschutzes	0,5	0,1	6	bar
	AR33	Hochdruckschutz-Sollwert	30	25	50	bar
	AR34	Hysteresebreite des Hochdruckschutzes	3	1	10	bar
	SF100	Ausl. Temp.-Freq. Red.	100,0	80,0	120,0	°C
Frostsicherung	SF06	Star emperatur für Frostschutzfunktion	2,0	0	10,0	°C
	SF08	Rücklauftemperatur Frostschutzfunktion	10,0	1,0	20,0	°C	10,0	10,0	10,0	10,0
	SF09	Zulässiger Rücklauf-wassertemperaturbe-reich nach Frostschut-zende	2,0	1,0	10,0	°C	2,0	2,0	2,0	2,0
	AR29	Frostschutzintervall	30	1	1000	Min.	30	30	30	30

CALEFFI

Hydronic Solutions
