66-H - Traktor SABO - Kostenlose Bedienungsanleitung

Produkttyp	Aufsitzrasenmäher
Modell	66-H (SA271426)
Motor	SABO PRO 224, 4-Takt
Hubraum	224 cm³
Nennleistung	4,05 kW
Kraftstoff	Bleifreier Standard-Kraftstoff (max. 10 % Ethanol)
Tankinhalt	ca. 2,5 Liter
Schmieröl	SAE 10W30 oder 10W40, 0,5 Liter
Batterie	12 V / 7 Ah Blei-Gel
Schnittbreite	650 mm
Schnitthöhen	6-fach einstellbar, 30–75 mm
Fahrgeschwindigkeit vorwärts	0–6,0 km/h
Fahrgeschwindigkeit rückwärts	0–3,0 km/h
Gewicht	129 kg
Abmessungen (L x B x H)	1941 x 959 x 1092 mm
Räder	vorn 13", hinten 15"
Reifendruck	1 Bar (vorn und hinten)
Fangkorbvolumen	150 Liter
Garantierter Schallleistungspegel	98 dB(A)
Gehäuse	Stahl
Sicherheitsmerkmale	Sitzkontaktschalter, Messerkupplung, Bremskontaktschalter, Fangbox-Kontaktschalter

Häufig gestellte Fragen - 66-H SABO

Wie starte ich den Motor?

Setzen Sie sich auf den Sitz, treten Sie das Bremspedal, stellen Sie die Messerkupplung auf AUS, bringen Sie den Drehzahlhebel auf Start und drehen Sie den Zündschlüssel auf ON. Nach dem Start lassen Sie den Schlüssel los.

Welches Motoröl soll ich verwenden?

Verwenden Sie SAE 10W30 oder SAE 10W40 4-Takt-Motoröl der API-Klasse SE oder höher. Die Ölmenge beträgt 0,5 Liter.

Wie stelle ich die Schnitthöhe ein?

Der Schnitthöhenverstellungshebel befindet sich am Mähdeck. Sie können zwischen 6 Positionen von 30 mm bis 75 mm wählen.

Was tun, wenn der Motor nicht anspringt?

Prüfen Sie die Batteriespannung, ob der Sicherheitsschalter unter dem Sitz betätigt ist, die Messerkupplung auf AUS steht und genügend Kraftstoff im Tank ist. Reinigen Sie ggf. die Zündkerze.

Wie mähe ich rückwärts?

Drücken Sie das Bremspedal bis zum Stillstand, kuppeln Sie die Messer auf AN und drücken Sie das Rückwärtsmähpedal (REVERSE CUT) gleichzeitig mit dem Rückwärtspedal.

Wie entsorge ich die Maschine am Ende der Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es gemäß den örtlichen Vorschriften zu einer Abfallbehandlungsanlage oder einem Wertstoffhof.

Wie reinige ich den Messerbalken?

Schließen Sie einen Wasserschlauch an den Wasseranschluss am Mähdeck an und lassen Sie das Wasser bei laufendem Motor (Sicherheitsabstand) durchlaufen. Vor Wartungsarbeiten immer den Motor abstellen und den Zündkerzenstecker ziehen.

Welche Sicherheitsvorkehrungen sind wichtig?

Lesen Sie die Bedienungsanleitung, tragen Sie festes Schuhwerk und Gehörschutz, halten Sie Kinder fern, entfernen Sie vor dem Mähen Fremdkörper von der Fläche und mähen Sie nie an Hängen über 10° Neigung.

Wie lagere ich die Batterie im Winter?

Laden Sie die Batterie vollständig auf und lagern Sie sie trocken und warm (frostfrei). Laden Sie sie während der Winterpause alle 3 Monate nach.

Wie oft muss der Motorölwechsel durchgeführt werden?

Wechseln Sie das Motoröl alle 50 Betriebsstunden oder einmal pro Saison. Prüfen Sie den Ölstand vor jedem Einsatz.

BEDIENUNGSANLEITUNG 66-H SABO

SABO-Maschinenfabrik GmbH

Auf dem Höchsten 22

51645 Gummersbach

[phone]

[e-mail]

www.SABO-online.com

D1

Originalbetriebsanleitung

1 Einführung....2

2 Erklärung des auf der Maschine angebrachten Typenschildes...... 2

3 Erklärung der Piktogramme 2

4 Erklärung der Symbole 3

5 Bestimmungsgemässer Gebrauch 3

6 Allgemeine Sicherheitsvorschriften für AUFSITZRASENMÄHER 4

Allgemeine Sicherheitshinweise....4

Vorbereitende Maßnahmen....4

Handhabung 4

Wartung und Lagerung....5

Entsorgung 5

7 Beschreibung der Bauteile....6

8 Vorbereitende Arbeiten....6

9 Montage....8

Allgemeiner Montage Hinweis....8

Auspacken der Maschine 8

Montage des Getriebesperrhebels (Abbildung A)......8

Montage des Heckblechs (Abbildung B) 8

Montage des Lenkrads (Abbildung C)......8

Montage des Sitzes (Abbildung D)......8

Montage des Fangbehälters (Abbildung E)......8

Montage der Griffe (Abbildung F)......8

Montage der Stoßstange (Abbildung G und H)......8

10 Inbetriebnahme der Maschine....8

Benzin und Olfüllmenge prüfen 8

Kraftstoff einfüllen 8

Sitzeinstellung 8

Anschluss der Batterie....8

Einstellung des Mähmodus des Aufsitzmähers 9

Auffangen des Grasschnitts im Fangkorb....9

Mulchen des Grasschnitts 9

Seitliches Auswerfen des Grasschnitts 9

Starten der Maschine 9

Fahren ohne zu Mähen 9

Mähen 9

Mähen an Hanglagen 9

Rückwärts Mahen 9

Bremsen und Stoppen der Maschine....9

Entleeren des Fangkorbes 9

Ausschalten der Maschine 9

Nach dem Gebrauch 9

Lagerung der Batterie....9

Wartung des Messerbalkens....9

Nachschleifen und Auswuchten des Messerbalkens....9

Auswechseln des Messerbalkens 9

Schalterlogik 10

11 Wartungsintervalle 10

12 Störungsursachen und Deren Beseitigung....11

13 Technische Daten.... 11

Motor....11

Mäher....11

Schallleistungspegel....11

Schwingungen....11

Schalldruckpegel 11

Konformitätserklärung......siehe hinten, nach der letzten Sprache

DE

1 EINFÜHRUNG

Liebe Gartenfreundin, lieber Gartenfreund,

wenn zum Stolz auf einen gepflegten Rasen die Freude an der Gartenarbeit kommt, dann weiß man erst, was man an seinen Gartengeräten hat. Mit Ihrem neuen Aufsitzmäher haben Sie eine gute Wahl getroffen. Er vereint die Leistungsstärke einer großen Traditionsmarke mit den Innovationen modernen High-Techs. Das spüren Sie, wenn Sie mit ihm arbeiten, und das freut Sie, wenn Sie das wunderbare Ergebnis sehen.

Doch bevor Sie mit der Rasenpflege starten, hier einige wichtige Informationen, die Sie bitte unbedingt beachten sollten.

Bevor Sie den Mäher erstmals in Betrieb nehmen, lesen Sie diese

Betriebsanleitung aufmerksam durch, um sich mit der korrekten Bedienung und Wartung der Maschine vertraut zu machen und um Verletzungen oder Schäden an Ihrem Aufsitzmäher zu vermeiden.

Benutzen Sie den Aufsitzmäher vorsichtig. Die auf dem Gerät angebrachten Piktogramme weisen Sie auf die wichtigsten Vorsichtsmaßnahmen hin.

Die Sicherheitshinweise in dieser Betriebsanleitung sind mit Symbolen gekennzeichnet.

Die Bedeutung der Piktogramme und Symbole wird in den folgenden Kapiteln erklärt. Die Bezeichnungen links und rechts beziehen sich immer auf die in Fahrtrichtung gesehen linke oder rechte Seite des Gerätes.

Bei genauer Beachtung der technischen Anweisungen wird Ihr Aufsitzmäher zuverlässig funktionieren. Wir weisen darauf hin, dass Schäden am Mäher, die durch Bedienungsfehler entstanden sind, nicht der Gewährleistungs- / Garantiepflicht unterliegen.

Wir wünschen Ihnen viel Freude bei der Rasen- und Grundstückspflege.

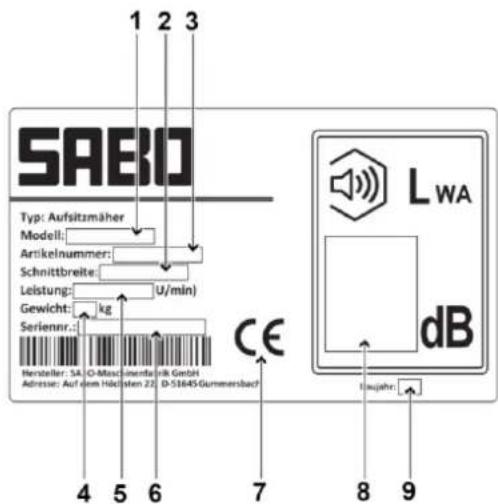

2 ERKLÄRUNG DES AUF DER MASCHINE ANGEBRACHTEN TYPENSCHILDES

1 Modell
2 Artikelnummer
3 Schnittbreite
4 Gewicht
5 Leistung
6 Seriennummer
7 CE Konformitätskennzeichen
8 Garantierter Schallleistungspegel
9 Baujahr

Diese Betriebsanleitung gilt für folgende Modelle:

66-H (SA271426): Aufsitzmäher mit Fangkorb und Seitenauswurf

Die korrekte Modellbezeichnung Ihres Gerätes sowie die Seriennummer entnehmen Sie bitte dem Typenschild.

3 ERKLÄRUNG DER PIKTOGRAMME

	WARNUNGVor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten!
	WARNUNGEntfernen Sie den Schlüssel und lesen Sie die Anweisungen, bevor Sie Wartungs- oder Reparaturarbeiten durchführen.
	GEFAHRGEFAHR DURCH AUSGEWORFENE GEGENSTÄNDEGefahr durch fortschleudernde Teile bei laufendem Motor - Sicherheitsabstand halten / Dritte aus dem Gefahrenbereich fernhalten!
	GEFAHRQUETSCHGEFAHRAchten Sie darauf, dass sich Kinder in sicherer Entfernung von der Maschine aufhalten, während der Motor läuft.
	GEFAHRRISIKO DES UMKIPPENS DER MASCHINEVerwenden Sie die Maschine nicht auf Hängen mit einer Neigung von mehr als 10^ .
	GEFAHRVERLETZUNGSGEFAHR DURCH SCHNEIDENDas Schneidwerkzeug ist in Betrieb. Stecken Sie Ihre Füße nicht in das Gehäuse des Schneidwerkzeugs.
	GEFAHRGEFAHR DURCH AUSGEWORFENE GEGENSTÄNDEHalten Sie alle Personen vom Heckauswurf fern, während die Maschine in Betrieb ist.
	GEFAHRVERLETZUNGSGEFAHR DURCH SCHNEIDENDas Schneidwerkzeug ist in Betrieb. Greifen Sie nicht in das Gehäuse des Schneidwerkzeugs.
	VORSICHTAchtung vor scharfen Messem! Kontakt mit rotierendem Messerbalken vermeiden! Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen! – Vor Reinigungs- und Wartungsarbeiten Motor abstellen und Zündkerzenstecker ziehen.

Lärmgefährdung – Bei längerem Einsatz wird ein Gehörschutz empfohlen.

Warnung vor heißen Oberflächen - Motor und Auspuff nicht berühren. Verbrennungsgefahr!

Abgase sind giftig - Motor nicht in geschlossenen Räumen laufen lassen. Vergiftungsgefahr!

Benzin ist leicht entflammbar - Funken und Flammen fernhalten, nicht rauchen. Feuergefahr!

Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

4 ERKLÄRUNG DER SYMBOLE

	WARNUNGBetriebsanleitung und allgemeine Sicherheitsvorschriften sorgfältig lesen und beachten. Die Betriebsanleitung zum Nachlesen aufbewahren.Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.
	WARNUNGAbstand halten / Dritte aus dem Gefahrenbereich fernhalten!Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Verletzungen führen.Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen.Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.
	WARNUNGBenzin ist leicht entflammbar und hochexplosiv.Auslaufendes Benzin und Öl auf dem heißen Motor ist leicht entflammbar.Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen.Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.Bei laufendem Motor muss der Ölmess-Stab immer fest eingeschraubt sein.
	WARNUNGBenzin ist leicht entflammbar und hochexplosiv.Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen.Rauchen und offenes Feuer sind beim Tanken verboten
	WARNUNGAchtung vor scharfen Messern! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Fußverletzungen führen.Den Motor nur hinter dem Mäher stehend starten.Darauf achten, dass die Füße nicht unter das Gehäuse kommen.
	WARNUNGAchtung vor scharfen Messern! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Hand- und Fußverletzungen führen.Bei laufendem Motor/Messer den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand einhalten.Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.
	WARNUNGHochgeschleuderte Gegenstände können schwere Verletzungen verursachen.Vor dem Mähen insbesondere bei Laub bedeckten Flächen alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper von dem Rasen entfernen.Das Gerät niemals mit beschädigten oder fehlenden Schutzeinrichtungen benutzen.Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen.Vor der ersten Inbetriebnahme die Befestigung der Messerschraube prüfen, danach den Messerbalken vor jedem Mähen auf festen Sitz, Verschleiß und Schäden untersuchen. Ein abgenutztes oder beschädigtes Messer von einer autorisierten Fachwerkstatt austauschen lassen. Die Messerschraube von einer autorisierten Fachwerkstatt festziehen lassen.Vor dem Starten des Motors prüfen, ob die Werkzeuge entfernt sind.
	WARNUNGElektrischer Stromschlag kann zu schweren Verletzungen führen.Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen.Überprüfen Sie das Gelände vor und während des Mähens auf stromführende Leitungen und entfernen Sie diese, wenn möglich.Bei Beschädigung einer stromführenden Leitung das Gerät ausschalter und die Leitung vom Versorgungsnetz trennen.
	VORSICHTAuspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Verbrennungsgefahr!Vor Wartungs- und Reinigungsarbeiten die Maschine mindestens 15 Minuten abkühlen lassen.Das Gerät niemals mit beschädigten oder fehlenden Auspuffschutzgitter benutzen.
	VORSICHTWenn bei Arbeiten am Gerät der Zündkerzenstecker und der Zündschlüssel, nicht abgezogen werden, könnte der Motor gestartet werden und schwere Verletzungen die Folge sein.

	Vor Wartungs- und Reparaturarbeiten Motor abstellen, Zündkerzenstecker abziehen und Zündschlüssel, wenn vorhanden, entfernen. Kerzenstecker niemals bei laufendem Motor abziehen. Gefährdung: elektrischer Schlag!Für entsprechende Reinigungs- oder Wartungshinweise in der Betriebsanleitung nachschlagen.Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.
	WARNUNGDer Kontakt mit dem rotierenden Messerbalken kann zu schweren Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen.Den Motor abstellen und warten bis das Schneidwerkzeug stillsteht:- beim Transport von Maschinen;- wenn die Maschine unbeaufsichtigt ist;- vor dem Beseitigen von Verstopfungen oder dem Reinigen des Grasfangkorbes- vor der Überprüfung, Reinigung oder Arbeit an der Maschine;- nach dem Aufprall eines Fremdkörpers;- wenn die Maschine ungewöhnliche Vibrationen aufweist;- bevor Sie nachtanken. Nur bei kaltem Motor nachtanken!!
	VORSICHTDer Kontakt mit den scharfen Kanten des Messerbalkens und anderen scharfen Kanten des Geräts kann zu Verletzungen führen.Bei Wartungs- und Reinigungsarbeiten immer Schutzhandschuhe tragen.
	VORSICHTLärmgefährdung – Bei längerem Einsatz wird ein Gehörschutz empfohlen.

5 BESTIMMUNGSGEMÄSSER GEBRAUCH

• Das Gerät ist ausschließlich zum Mähen von Gras- und Rasenflächen im Rahmen der Garten- und Landschaftspflege bestimmt ("Bestimmungsgemäßer Gebrauch"). Jeder darüber hinausgehende Einsatz gilt als nicht bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.
• Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.
• Nicht eingesetzt werden darf der Mäher insbesondere zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden von Rankgewächsen oder Bewuchs auf Dächern und in Balkonkästen, zum Absaugen und/oder Fortblasen auf Gehwegen.
• Nicht zulässig ist die Verwendung jeglicher vom Hersteller nicht freigegebener Zusatz- und Anbaugeräte. Bei Verwendung derartiger Zusatz- und Anbaugeräte erlöschen die CE-Konformität und der Garantieanspruch. Eigenmächtige Veränderungen an diesem Rasenmäher schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
• Bitte beachten Sie, dass der Rasentraktor keine Straßenzuöassung besitzt und damit nicht auf öffentlichen Straßen betrieben werden darf!

DE

6 ALLGEMEINE SICHERHEITSVORSCHRIFTEN FÜR AUFSITZRASENMÄHER

Allgemeine Sicherheitshinweise

Lesen Sie zu Ihrem Schutz und zur Gewährleistung der Funktion die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut. Die Betriebsanleitung zum Nachlesen aufbewahren.

• Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
  • Diese Betriebsanleitung gehört zur Maschine und muss im Fall eines Weiterverkaufs dem Käufer des Gerätes ausgehändigt werden.
• Erlauben Sie niemals Kindern und Personen unter 16 Jahren sowie anderen Personen, welche die Betriebsanleitung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
• Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen Gefahrenmomente und wie Unfälle zu vermeiden sind. Dieses Gerät darf nur von Personen genutzt, gewartet und instand gesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. Die einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln sind einzuhalten.
• Dieses Gerät ist nicht dafür bestimmt, von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissens benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Diese Aufsichts-Person muss im Vorfeld entscheiden, ob die Person mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten für diese Tätigkeit geeignet ist.

Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

• Bewahren Sie Ihre Maschine sicher auf! Unbenutzte Geräte sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar, aufbewahrt werden.
• Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden!

Zu den Schutzeinrichtungen zählen vor allem:

• Bremskontaktschalter
• Mähwerkskontrollschalter
• Kontaktschalter Grasfangbox
• Sitzkontaktschalter
• Mähwerksabeckung

• Die Kabelverlegung darf nicht manipuliert werden, z.B. durch Entfernen von Kabelklemmen oder Anbringen zusätzlicher Kabelbinder! Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen.

Vorbereitende Maßnahmen

• Während des Mähens sind immer festes, geschlossenes, rutschfestes Schuhwerk oder Sicherheitsschuhe und lange Hosen zu tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln. Mähen Sie nicht barfüßig oder in Sandalen. Zum Schutz der Augen tragen Sie eine Sicherheitsbrille.
• Laute Geräusche können zu Hörschäden führen. Gehörschutz tragen.

Überprüfen Sie vor und während des Mähens vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke Drähte, Spielzeug und andere Fremdkörper, die erfasst und weggeschleudert werden können.

Überprüfen Sie das Gelände vor und während des Mähens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Gefährdung: elektrischer Schlag! Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.

Wenn Sie zur Rasenpflege auch einen Mähroboter einsetzen, sind folgende Sicherheitshinweise im Hinblick auf die Arbeitsfläche des Mähroboters zu beachten:

– vor dem Arbeiten auf diesen Flächen (mähen, vertikutieren, usw.) ist immer der Bereich des Begrenzungskabels zu prüfen.
– sind die Kabel in der Erde verlegt, müssen sie überprüft werden, es dürfen keine Kabel zu sehen sein, besondere Vorsicht ist bei der Ladestation geboten.
– sind die Begrenzungskabel oberirdisch verlegt, so sollten diese direkt auf dem Untergrund gespannt verlaufen und nicht schlaff im Gras herumliegen. Die Kabel müssen ausreichend durch Begrenzungsnägel fixiert sein, siehe Bedienungsanleitung.
- die Begrenzungsnägel dürfen nicht hervorstehen, ansonsten müssen die Nägel nachgedrückt werden.

herumliegende Kabelreste vor dem Mähen entfernen.

Bei den oben beschriebenen Zuständen besteht die Gefahr, dass das Kabel vom Arbeitswerkzeug eingezogen und aufgewickelt wird, das kann zu erheblichen Verletzungen führen.

- Herunterhängende Zweige und ähnliche Hindernisse können den Benutzer verletzen oder das Mähen behindern. Vor dem Mähen auf mögliche Hindernisse wie z. B. herunterhängende Zweige achten und diese zurückschneiden oder entfernen.

WARNUNG

Benzin ist leicht entflammbar und hochexplosiv. Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen.

Benzin nur in einem zugelassenen Behälter und für Kinder unzugänglich aufbewahren.

• Behälter nicht im Fahrzeug, auf einer Ladefläche oder einem Anhänger mit Kunststoffauskleidung befüllen. Behälter vor dem Auffüllen mit Kraftstoff nicht in der Nähe des Fahrzeugs und stets auf dem Boden abstellen.
  — Nur im Freien und bei kaltem Motor auftanken. Rauchen und offenes Feuer sind beim Tanken verboten.
• Mit Kraftstoff angetriebene Geräte, welche sich auf einer Ladefläche oder einem Anhänger befinden, nicht von der Zapfsäule aus betanken, sondern mit einem tragbaren Kraftstoffbehälter auftanken.
  — Benzin ist vor dem Starten des Motors einzufüllen.
• Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.
• Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen, der übergelaufene Kraftstoff am Motor abzuwischen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben.
  — Aus Sicherheitsgründen sind Benzintank und Benzinkanister wieder sorgfältig zu verschließen.

• Bei Beschädigung sind Benzintank und Tankverschluss auszutauschen.

• Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob das Schneidwerkzeug, Befestigungsschrauben und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht müssen abgenutzte oder beschädigte Messer und Befestigungsschrauben von einer autorisierten Fachwerkstatt ausgetauscht werden.

• Der Zustand der Piktogramme ist bei jedem Einsatz zu prüfen. Abgenutzte oder beschädigte Piktogramme müssen ersetzt werden.

Handhabung

Führen Sie niemals Hände oder Füße in die Nähe oder unter sich drehende Teile. Achten Sie darauf, dass Hände und Füße nicht unter das Gehäuse kommen. Bei Geräten mit seitlichem Auswurf halten Sie sich immer entfernt von der Auswurföffnung.

• Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben werden.
- Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Abgase sammeln können. Vergiftungsgefahr.
- Träger von Herzschrittmachern dürfen bei laufendem Motor keine spannungsführenden Motorteile berühren.
- Achtung! Gerät nicht vor Ansaugöffnungen von Raumbelüftungsanlagen laufen lassen.
- Mähen Sie nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht.
- Kerzenstecker niemals bei laufendem Motor abziehen. Gefährdung: elektrischer Schlag!
• Kerzenstecker nur bei abgekühltem Motor abziehen. Verbrennungsgefahr!
- Keine Kopfhörer zum Radio- oder Musikhören tragen. Sicherheit bei der Wartung und beim Betrieb der Maschine erfordert uneingeschränkte Aufmerksamkeit.
- Mähen Sie nur bei Tageslicht oder bei guter Beleuchtung.
• Die Fahrgeschwindigkeit an Person und Gelände anpassen. Erhöhen Sie die Geschwindigkeit langsam, bis Sie Ihre passende Fahrgeschwindigkeit erreicht haben.
- Besonders vorsichtig sein, wenn unübersichtliche Ecken, Sträucher, Bäume oder andere Hindernisse die Sicht beeinträchtigen können.
- Nicht zu nahe an Löcher, Gräben und Böschungen heranfahren. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Grabens oder einer Böschung fährt oder wenn eine Kante plötzlich nachgibt.
• Vorsicht beim Mähen unter Spielgeräten (z.B. Schaukeln). Das Gerät könnte in unsichere Lage kommen. Es besteht Verletzungsgefahr.
• Die Maschine nicht bei Krankheit, Müdigkeit oder unter Einfluss von Alkohol, Medikamenten oder Drogen bedienen.
- Wenn möglich ist der Einsatz des Gerätes bei nassem Gras zu vermeiden. Es besteht Ausrutschgefahr.
- Achten Sie immer auf einen guten, sicheren Stand an Hängen. Mähen Sie quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
- Halten Sie beim Bergauf- oder Bergabfahren nicht plötzlich an und starten Sie nicht plötzlich.
- Legen Sie den Gang langsam ein und lassen Sie diesen eingelegt, insbesondere beim Bergabfahren.

• Die Geschwindigkeit der Maschine sollte an Hängen und in engen Kurven niedrig gehalten werden.

- Mähen Sie nicht an übermäßig steilen Hängen! Das Mähen an Hanglagen birgt grundsätzlich Gefahren. Ihr Aufsitzmäher ist so leistungsfähig, dass er noch an Hängen mit einer Steigung von bis zu 18% (10°) mähen kann. Achten Sie immer auf einen sicheren Stand. Es droht der Verlust der Standfestigkeit.

- Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits- und Schutzeinrichtungen.

Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen.

- Nehmen Sie keine Passagiere auf dem Gerät mit

- Der Rasentraktor kann durch sein Eigengewicht schwere Verletzungen verursachen. Gehen Sie beim Auf- und Abladen des Rasentraktors zum Transport in einem Fahrzeug oder Anhänger mit besonderer Vorsicht vor.

• Dieser Rasentraktor darf nicht abgeschleppt werden. Für den Transport auf öffentlichen Verkehrswegen ein geeignetes Fahrzeug verwenden.

- Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits- und Schutzeinrichtungen.

Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen.

Lösen Sie die Schneidevorrichtung, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab, um sicherzustellen, dass alle bewegten Teile vollkommen stillstehen.

– beim Transport von Maschinen;

- wenn die Maschine unbeaufsichtigt ist:

– vor dem Beseitigen von Verstopfungen oder dem Reinigen des Grasfangkorbes;

- vor der Überprüfung, Reinigung oder Arbeit an der Maschine;

- nach dem Aufprall eines Fremdkörpers. Die Maschine auf Beschädigungen überprüfen und gegebenenfalls vor der Wiederverwendung reparieren;

- wenn die Maschine ungewöhnliche Vibrationen aufweist: auf mögliche Beschädigungen überprüfen; lose Teile überprüfen und festziehen; alle Inspektionen, Reparaturen und Austauscharbeiten werden von einem autorisierten Servicecenter durchgeführt.

– bevor Sie nachtanken. Nur bei kaltem Motor nachtanken!

- Beachten Sie, dass das Schneidegerät mit mehreren Schneidvorrichtungen ausgestattet ist. Eine rotierende Schneidvorrichtung kann die Drehung der anderen Schneidvorrichtungen auslösen.

- Halten Sie sich von Auslässen fern.

- Berühren Sie keine Motorteile, die sich während des Betriebs erhitzen. Es besteht Verbrennungsgefahr.

- Um Brandgefahr zu vermeiden, lassen Sie die Maschine nicht im hohen Gras stehen, während der Motor läuft.

- Stoppen Sie die Mähwerke, bevor Sie andere Flächen als Grasflächen überqueren.

- Kuppeln Sie die Messer für den Transport oder immer dann aus, wenn sie nicht verwendet werden.

- Bevor Sie den Fahrersitz verlassen:

Kuppeln Sie die Messer aus und senken Sie die Anbaugeräte ab.

- Schalten Sie in den Leerlauf und ziehen Sie die Feststellbremse an.

- Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

- Wenn ein Fremdkörper getroffen wurde und bei Blockierungen der Maschine, z. B. durch Auffahren auf ein Hindernis, muss geprüft werden, ob Teile des Gerätes beschädigt oder verformt wurden.

- Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

- WARNUNG

Die in dieser Bedienungsanleitung angegebenen Geräuschpegel und Schwingungen sind die bei der Benutzung der Maschine entstehenden Höchstwerte.

Die Verwendung von unausgewuchteten Schneidwerkzeugen, zu hohe Fahrgeschwindigkeit und mangelhafte Wartung haben erheblichen Einfluss auf Geräuschemissionen und Schwingungen. Deshalb müssen vorbeugende Maßnahmen ergriffen werden, um mögliche Schäden durch hohe

Geräuschpegel oder Schwingungsbeanspruchungen zu vermeiden. Achten Sie darauf, die Maschine gut zu warten, Gehörschutz zu tragen und während der Arbeit Pausen einzulegen.

Wartung und Lagerung

• Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.
- Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen oder sich entzünden könnten.

Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Vor Wartungs- und Reinigungsarbeiten die Maschine mindestens 15 Minuten abkühlen lassen.

• Um Brandgefahr zu vermeiden, halten Sie Motor, Schalldämpfer (Auspuff) und

Kraftstofftank frei von Gras, Blättern oder austretendem Öl (Fett).

Beim Hochkippen oder auf die Seite legen darauf achten, dass kein OI oder Benzin austritt. Feuergefahr!

Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.

Die Maschine nicht in der Nähe von offenen Flammen oder Feuerquellen wie z. B. Boilem oder Heizungen lagern.

Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden.

Das Auswechseln, Nachschleifen und Auswuchten des Messers muss von einer autorisierten Fachwerkstatt durchgeführt werden. Durch eine falsch zusammengebaute Messerkupplung kann der Messerbalken sich lösen, was zu schweren Verletzungen führen kann. Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann starke Vibrationen verursachen und den Rasenmäher beschädigen.

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu tragen.

- Beim Umgang mit Betriebsstoffen, wie Motoröl und Kraftstoff, ist eine geeignete Schutzausrüstung (z.B. geeignete Schutzhandschuhe) zu tragen. Es sind die Datenblätter der Betriebsstoffe zu beachten.

Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und abgezogenem Zündkerzenstecker auf ebenen Flächen durchzuführen. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und Einhaltung der Leistungsfähigkeit.

• Kerzenstecker niemals bei laufendem Motor abziehen! Gefährdung: Elektrischer Schlag.
  • Kerzenstecker nur bei abgekühltem Motor abziehen. Verbrennungsgefahr!
• Auf festen Sitz des Zündkerzensteckers achten! Gefährdung: Elektrischer Schlag.
• Falls der Tank zu entleeren ist, sollte dies im Freien und bei kaltem Motor erfolgen. Darauf achten, dass kein Kraftstoff verschüttet wird.

Aus Garantie-/ Gewährleistungs- und Sicherheitsgründen dürfen nur Originalersatzteile verwendet werden.

Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

Entsorgung

• Halten Sie sich strikt an die örtlichen Vorschriften zur Entsorgung von Verpackungen, beschädigten Teilen oder anderen Elementen, die eine starke Auswirkung auf die Umwelt haben. Diese Abfälle dürfen nicht zusammen mit dem normalen Hausmüll entsorgt werden, sondern müssen getrennt gesammelt und zu einer Sammelstelle gebracht werden, wo das Material recycelt wird.
  • Halten Sie sich an die örtlichen Vorschriften zur Entsorgung von Abfallstoffen.
• Wenn das Gerät nicht mehr verwendet wird, entsorgen Sie es nicht in der Umwelt, sondern bringen Sie es gemäß den geltenden örtlichen Vorschriften zu einer Abfallbehandlungsanlage.

DE

7 BESCHREIBUNG DER BAUTEILE

A Lenkrad
B Grasfangkorb
C Reinigungsanschluss
D Drehzahlregler
E Feststellbremse
F Zündschlüssel
G Sitz
H Bremspedal
1 Mähwerk Kupplungshebel
J Mähpedal im Rückwärtsgang
K Mähwerks Höhenverstellungshebel

8 VORBEREITENDE ARBEITEN

Zur Montage des Mähers befinden sich folgende Einzelteile in der Verpackung:

Montage Grasfangkorb
			[3YXX]
	M6X30C (X2)	M6X12D (X2)	M6E (X4)	ST5.0X35A (X6)	ST5.0X16B (X2)
Montage Sitz		[XXZX]
		MBL (X2)
Montage Lenkrad
	M8X160I (X1)				8H (XI)
Montage Heckblech			[OKWH]
	M6X12D (X6)	M6E (X2)	M8X25M (X2)
Montage Griff Messerkupplung
		M6X35J (X1)
Montage Griff Höhenverstellung
		M6X10S (X1)

DE

Hebel für Gangwechsel	M6R (X2)5.0-7.0 N.m
Stoßstange	M8X20 M8Q (X4) P (X4)8.0-10.0 N.m
Sicherung, Ladegerät und Zündschlüssel	10AK (X1) [O3-3]
Werkzeugsätze und Trichter
Seitenauswurf Einsatz
Werkzeugbeutel	BetriebsanleitungGarantiebedingungen

Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

DE

9 MONTAGE

Allgemeiner Montage Hinweis

Das Auspacken und die Montage sollten auf einer ebenen, stabilen Fläche mit ausreichend Platz für die Handhabung der Maschine und ihrer Verpackung unter Verwendung geeigneter Werkzeuge durchgeführt werden.

Auspacken der Maschine

• Öffnen Sie die Verpackung vorsichtig und achten Sie darauf, dass keine Teile verloren gehen.
• Überprüfen Sie die im Karton befindliche Dokumentation, einschließlich dieser Anleitung.
• Nehmen Sie alle Teile aus dem Karton.
• Beachten Sie die folgenden Vorsichtsmaßnahmen, um das Gerät aus der Verpackung zu nehmen:
• Bringen Sie die Schnitthöhe auf ihre maximale Höhe, um Schäden zu vermeiden, wenn die Maschine von der Palette gehoben wird.
  – Heben Sie das Gerät von der Palette runter.

Montage des Getriebesperrhebels (Abbildung A)

- Verschrauben Sie den Sperrhebel mithilfe 2x Mutter M6 (R) mit dem Getriebe und dem Haltepunkt.

Montage des Heckblechs (Abbildung B)

• Führen Sie den Getriebesperrhebel durch die längliche Öffnung am Heckblech
• Richten Sie die Löcher in der Platte an den Löchern auf der Rückseite der Maschine aus und ziehen Sie sie mit 6x Mutter (M6) (E) und 6x Schrauben M6x12 (D) fest,
• Verschrauben Sie die Anhängerkupplung mit 2x M8x25 (M) zusammen mit dem Heckblech.

Montage des Lenkrads (Abbildung C)

- Setzen Sie zunächst die Hülse in die Lenkradwelle ein. Anschließend montieren Sie dann die untere Blende wie in Schritt 2 gezeigt. Anschließend setzen Sie das Lenkrad ein und befestigen Sie es mit einer Schraube M8x160 (I), einem Federring (H) und einer Unterlegscheibe (G) wie in Schritt 3 abgebildet. Im letzten Schritt montieren Sie die obere Abdeckung.

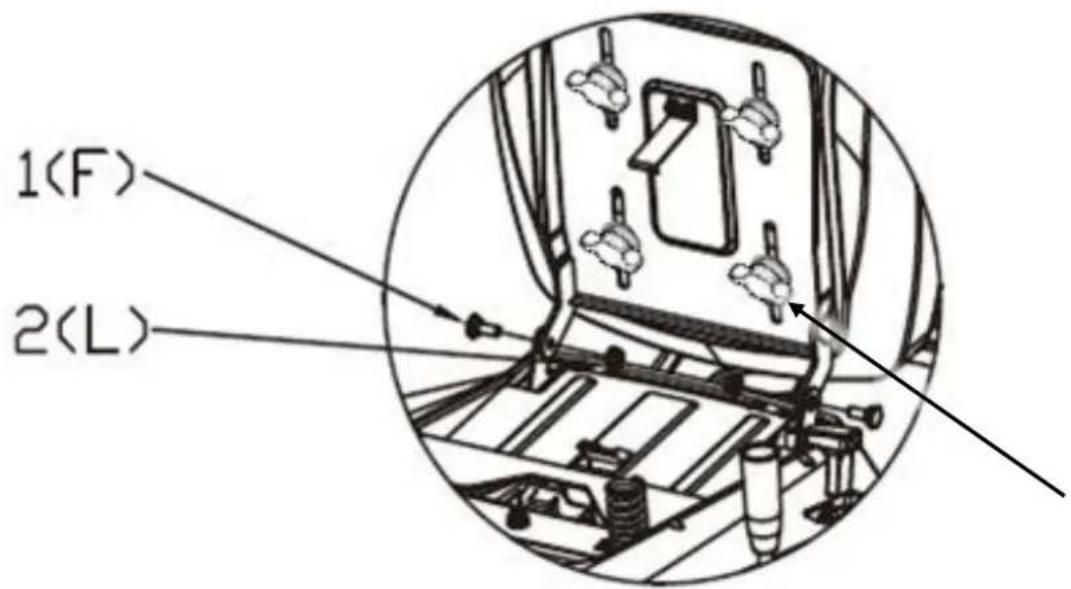

Montage des Sitzes (Abbildung D)

• Der Sitz wurde bereits vom Hersteller auf die Halterung vormonitert
- Der Benutzer kann den Sitz jedoch nach vorne oder hinten verstellen. Lösen Sie dazu die Flügelschrauben leicht an und verschieben den Sitz in die gewünschte Position. Anschließend die Flügelschrauben wieder festziehen.
- Befestigen Sie den Sitz mit 2x Schraube M8x18 (F) und 2x Mutter M8 (L) an der Maschine (Abbildung D1).
• Schließen Sie den Sitzkontaktschalter unter dem Sitz an. (Abbildung D3)

Montage des Fangbehälters (Abbildung E)

• Entnehmen Sie zunächst den ersten Metall Rahmen. (Abbildung E1)
• Bauen Sie diesen mit dem zweiten Metall Rahmen zusammen. (Abbildung E1)
- Nutzen Sie dazu 2x die Schrauben M6x30 (C), 2x die Schrauben M6x12 (E) und 4x die Muttern M6 (D). (Abbildung E2).
• Montieren Sie den Grasfangkorb auf dem Metallrahmen. (Abbildung E3)
- Verschrauben Sie den Grasfangkorb mit dem Metallrahmen mithilfe 6x Schrauben ST5.0x35 (A) und 2x Schrauben SR5.0x16 (B). (Abbildung E4)

Hinweis: Auf der Rückwand befindet sich ein Sicherheitsschalter, der durch das korrekte Einhängen des Grasfangkorbs betätigt wird. Unabhängig davon, ob Sie die Seitenauswurf-, Mulch- oder Heckauswurf-Funktion verwenden, muss der Grasfangkorb ordnungsgemäß angebracht sein, da der Motor sonst nicht startet.

(Abbildung E5 und Abbildung E6)

Montage der Griffe (Abbildung F)

• Verschrauben Sie die Griffithse mithilfe 1x Schraube M6x10 (S) mit dem Hebel der Höhenverstellung und verschließen Sie die Hülse mit dem beiliegenden Stopfen. (Abbildung F1)
• Verschrauben Sie die verbleibende Griffhülse mit der Schraube M6x35 (J) mit dem Hebel der Messerkupplung und verschließen Sie die Hülse mit dem beiliegenden Stopfen. (Abbildung F2)

Montage der Stoßstange (Abbildung G und H)

• Verschrauben Sie die Stoßstange mithilfe 4x Schraube M8x20 (Q) und 4x Mutter M8 (P)
• Achten Sie bei der Montage darauf, dass der Bowdenzug für den Motor unterhalb der Stoßstange entlanggeführt werden muss. Führen Sie dazu die Stroßstange in Fahrtrichtung links einmal hinter dem Bowdenzug entlang (Abbildung H)

10 INBETRIEBNAHME DER MASCHINE

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

Alle Verschraubungen und den Zündkerzenstecker auf festen Sitz prüfen. Die Schrauben gegebenenfalls nachziehen! Insbesondere die Befestigung des Messerbalkens ist zu prüfen. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerkupplung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann.

Verletzungsgefahr!

Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer autorisierten Fachwerkstatt bringen.

Messen der Nachlaufzeit

Nach dem Starten des Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar.

Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden.

Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden!

Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind!

Benzin und Ölfüllmenge prüfen

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

WICHTIG

Schäden vermeiden! Der Motor wird ohne Öl geliefert. Er muss vor dem ersten Anlassen mit Öl gefüllt werden.

Vor dem ersten Start Motorenöl (Menge und Qualität siehe technische Daten) mit einem Trichter nach Abschrauben des Ölmess-Stabes in diese Öffnung einfüllen.

- Ölstand prüfen

• Motor abstellen und abkühlen lassen
• Ölmess-Stab entfernen
• Den Mess-Stab mit einem sauberen Lappen abwischen, wieder einstecken und festschrauben
• Dann den Mess-Stab wieder herausziehen und den Ölstand ablesen.
  Das Öl muss sich oben an der Voll-Markierung (Max.) befinden (Abbildung H). Gegebenenfalls Öl nachfüllen. Der Ölstand darf jedoch nicht oberhalb der Voll-Markierung liegen.
• Ölmess-Stab wieder einstecken und festschrauben

Kraftstoff einfüllen

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

• Benzinmenge prüfen und bei Bedarf nachfüllen

Verwenden Sie als Tankfüllung nur frischen und sauberen bleifreien Standardkraftstoff. Kraftstoff mit bis zu 10% Ethanol ist akzeptabel. Lassen Sie de Maschine ggf. abkühlen, wenn Sie Kraftstoff während des Betriebs nachfüllen müssen.

• Motor abstellen und abkühlen lassen
• Parkbremse betätigen
• Tankverschluss durch Drehen öffnen
• Kraftstoff mit einem Trichter bis max. Unterkante des Einfüllstutzens einfüllen
  – Tankdeckel aufsetzen und festschrauben
  – Evtl. verschütteten Kraftstoff aufwischen

Sitzeinstellung

- Stellen Sie den Sitz vor dem Starten der Maschine mithilfe der Flügelschrauben unterhalb des Sitzes so ein, dass Sie eine komfortable Sitzposition einnehmen können.

Anschluss der Batterie

- Verbinden Sie die Batterie mit der restlichen Elektrik der Maschine, indem Sie die Stecker unterhalb des Sitzes verbinden (Abbildung J)

Einstellung des Mähmodus des Aufsitzmähers

- Die Maschine kann auf verschiedene Arten zum Rasenmähen eingesetzt werden. Bevor Sie beginnen, bereiten Sie Ihre Maschine entsprechend der Art und Weise vor, wie Ihr Rasen gemäht werden soll

Auffangen des Grasschnitts im Fangkorb

- Standardmäßig schneidet die Maschine das Gras und fängt den Grasschnitt im Fangkorb

Mulchen des Grasschnitts

- Um den Grasschnitt klein und gleichmäßig zu mulchen, montieren Sie den Mulchstopfen wie in der Abbildung gezeigt. (Abbildung K) Achten Sie darauf, dass die beiden Dome auf der Oberseite der Schanze in die Löcher am Mähdeck eingesteckt werden.

Seitliches Auswerfen des Grasschnitts

- Wenn Sie den Grasschnitt seitlich auswerfen wollen müssen Sie die Maschine entsprechend vorbereiten. Dafür heben Sie die seitlichen Verschlussklappe wie in der Abbildung L1 gezeigt an und befestigen Sie dann die seitliche Auswurfvorrichtung wie in der Abbildung L2 gezeigt.

Starten der Maschine

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

Den Mäher in jedem Fall auf ebener, nicht mit hohem Gras bewachsener Fläche stellen (zu hohes Gras hemmt den Anlauf des Messerbalkens und erschwert den Startvorgang).

• Setzen Sie sich auf den Fahrersitz.
  • Das Bremspedal befindet sich in der Neutralstellung.
  • Die Messer-Kupplung befindet sich in der Position „AUS“ (B). (Abbildung M1)
  • Treten Sie auf das Bremspedal. (Abbildung M2)
• Den Drehzahlhebel in die Position „Start“ bringen. (Abbildung M3)
• Stecken Sie den Zündschlüssel ein und drehen Sie ihn auf „ON“, um den Stromkreis zu schließen, und drehen Sie ihn dann weiter, um den Motor zu starten.

- Lassen Sie den Zündschlüssel los, nachdem der Motor gestartet ist.

- Sobald der Motor gestartet ist, stellen Sie den Gashebel auf die Position für die Mindestdrehzahl.

Fahren ohne zu Mähen

• Stellen Sie die Schnitthöhe auf die höchste Position ein.
  • Schalten Sie den Drehzahlhebel in die Fahrposition (Abbildung M3).
• Beschleunigen Sie die Maschine durch das Betätigen der Vorwärts- bzw. Rückwärtspedale (Abbildung O)

Mähen

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

Hinweis: Unabhängig des gewünschten Mähmodus muss der Fangsack in der korrekten Position eingehangen sein.

• Stellen Sie die Schnitthöhe auf die geeignete Position ein. Die Schnitthöhe kann von Position 1 mit 35 mm bis Position 6 mit 75 mm Schnitthöhe eingestellt werden. (Abbildung N1)
• Stellen Sie die Drehzahl der Maschine auf die Position für maximale Drehzahl ein.
• Stellen Sie die Messerkupplung in Position „B“ (AN), damit das Messer sich drehen kann. (Abbildung N2)
• Beschleunigen Sie die Maschine, indem Sie das Gaspedal nach vorne treten (Abbildung O1)

Mähen an Hanglagen

ACHTUNG

Der Mäher kann an Böschungen und Hängen mit einer Steigung von bis zu 18% (10° Neigung) eingesetzt werden. Darüberhinausgehende Schräglagen können zum Kippen der Maschine führen.

Aus Sicherheitsgründen empfehlen wir Ihnen aber dringend, dieses theoretische Leistungspotential nicht auszuschöpfen. Achten Sie immer auf Ihren sicheren Stand.

Rückwärts Mähen

• Drücken Sie das Bremspedal, bis die Maschine zum Stillstand kommt.
• Messerkupplung in Position „B“ (AN).
• Drücken Sie beim Rückwärtsschnitt das Pedal „REVERSE CUT“ (RÜCKWÄRTS SCHNEIDEN). (Abbildung P)

- Beschleunigen Sie die Maschine, indem Sie das Gaspedal nach hinten treten (Abbildung O2)

HINWEIS

Mähen mit zu hoher Geschwindigkeit führt zu schlechtem Schnittbild bzw. Fangergebnis. Geschwindigkeit immer den Gegebenheiten anpassen. Bei längeren Grasabschnitten sollte eine langsamere Fahrgeschwindigkeit gewählt werden.

Bremsen und Stoppen der Maschine

• Drücken Sie das Bremspedal, um die Geschwindigkeit weiter zu verringern, bis die Maschine zum Stillstand kommt.
• Stellen Sie die Messerkupplung in die Position „A“ (AUS).
• Schieben Sie den Hebel der Parkbremse in die Position „P“ und lassen Sie dann das Bremspedal los. (Abbildung Q)

Entleeren des Fangkorbes

Hinweis: Der Grasfangkorb kann nur bei ausgeschaltetem Mähwerk geleert werden, da sonst der Motor ausgeht.

• Motordrehzahl reduzieren und Mähwerk ausschalten.
• An Steigungen die Feststellbremse anziehen.
• Den hinteren Hebel greifen und den Grasfangkorb nach oben kippen, um ihn zu entleeren. (Abbildung R)

Ausschalten der Maschine

• Motordrehzahl reduzieren (Abbildung S) und Mähwerk ausschalten.
• Betätigen Sie die Parkbremse
- Bringen Sie die Messerkupplung immer in die geschlossene Position „A“. (Abbildung M1)
- Schalten Sie den Motor aus, indem Sie den Zündschlüssel auf „Aus“ drehen.
- Entfernen Sie den Schlüssel.

Nach dem Gebrauch

• Hinweis Reinigung: Schließen Sie den Wasserschlauch an den Wasseranschluss am Mähdeck an, um das Messer und das Mähwerk zu reinigen.
• Lassen Sie den Motor abkühlen, bevor Sie ihn in einem geschlossenen Raum lagern.

Lagerung der Batterie

Die Batterie muss im Winter immer trocken und warm gelagert werden. Setzen Sie sie niemals niedrigen Temperaturen aus. Laden Sie die Batterie vor der Lagerung vollständig auf und stellen Sie den Aufsitzmäher dann an einem frostfreien Ort ab. Alternativ können Sie die Batterie mit einem isolierenden Stoff abdecken, wenn der Aufsitzmäher in einem Schuppen/einer Garage steht, wo es kalt sein kann. Laden Sie die Batterie im Winter 1–2 Mal (mindestens alle 3 Monate) und während der normalen Betriebszeit 1 Mal pro Monat, um sicherzustellen, dass die Batterie ihre volle Kapazität behält. Eine unsachgemäße Lagerung kann die Batterie beschädigen und wird nicht von der Garantie abgedeckt.

Die Position des Ladeanschlusses ist in Abbildung T abgebildet.

Wartung des Messerbalkens

Ein scharfes Messer garantiert optimale Schnittleistung. Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerkupplung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden.

Nachschleifen und Auswuchten des Messerbalkens

WARNUNG

Das Nachschleifen und Auswuchten des Messerbalkens sollte von einer autorisierten Fachwerkstatt durchgeführt werden. Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann starke Vibrationen verursachen und den Rasenmäher beschädigen.

Beim Nachschleifen des Messerbalkens den Schleifwinkel von 30° beachten.

Auswechseln des Messerbalkens

WARNUNG

Das Auswechseln des Messerbalkens sollte von einer autorisierten Fachwerkstatt durchgeführt werden. Durch eine falsch zusammengebaute Messerkupplung oder durch eine zu fest oder zu locker angezogene Messerschraube kann sich der Messerbalken lösen, was zu schweren Verletzungen führen kann.

- Bei Ersatz nur Original-Messerbalken verwenden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

DE

Schalterlogik

• Zum Starten des Motors muss die Messerkupplung in der ausgeschalteten Position sein, der Fahrpedalhebel in Position N sein, eine Person auf dem Sitz sitzen und dann der Schlüssel in die Startposition gedreht werden.
• Wenn der Motor läuft und die Person den Sitz verlässt, schaltet sich der Motor schaltet aus.

• Wenn der Motor läuft, schalten Sie den Motor aus, indem Sie den Schlüssel in die Aus-Position drehen.

• Während der Motor läuft, schalten Sie in den Rückwärts-Gang und halten das Rückwärtsmähpedal in Kombination mit der Messerkupplung gedrückt, um die Rückwärtsmähfunktion zu erreichen. Wenn Sie dann bei eingekuppelter Messerkupplung das Rückwärtsmähpedal loslassen geht der Motor aus.

• Wenn Sie während der Motor läuft die Parkbremse ziehen und dann den Sitz verlassen, läuft der Motor läuft weiter.
• Wenn Sie bei betätigter Parkbremse die Messerkupplung einkuppeln, geht der Motor aus.
• Klappen Sie während der Motor läuft, bei eingekuppelter Messerkupplung den Grasfangsack hoch, dann geht der Motor aus.

11 WARTUNGSINTERVALLE

Tätigkeit	Vor jedem Einsatz	Nach jedem Einsatz	Alle 25 Betriebsstunden	Alle 50 Betriebsstunden	Alle 100 Betriebsstunden	Nach Bedarf
Motorölstand prüfen	x
Reifendruck prüfen	x
Schutzeinrichtungen prüfen	x
Messerbalken prüfen	x
Messerbalken ersetzen					x
Auf lose Teile prüfen	x
Antriebsriemen prüfen			x
Antriebsriemen tauschen						x
Antriebsriemen Messerbalken prüfen			x
Antriebsriemen Messerbalken tauschen						x
Bremsanlage prüfen			x
Getriebe prüfen			x
Messerkupplung prüfen			x
Bewegliche Teile schmieren			x
Mötoröl wechseln				x
Luftfilter reinigen und prüfen			x
Luftfilter tauschen				x
Benzinfilter prüfen				x
Benzinfilter tauschen						x
Zündkerze prüfen und reinigen				x
Zündkerze tauschen						x
Reinigen des Aufsitzmähers		x

12 STÖRUNGSURSACHEN UND DEREN BESEITIGUNG

Störungen	Mögliche Ursachen	Beseitigung
Motor springt nicht an	Batterie Spannung zu gering	Batterie laden
	Defekter Zündschalter	Fachhändler kontaktieren
	Sicherheitsschalter unter den Sitz löst nicht aus	Setzen Sie sich auf den Sitz, damit der Schalter betätigt wird.
	Zuschaltung des Messers ist aktiv	Zuschaltung der Messerkupplung auf aus stellen
	Verruste oder beschädigte Zündkerze	Zündkerze reinigen und ggf. austauschen
	Zu geringe Menge Kraftstoff im Tank	Kraftstoff nachfüllen
	Kraftstofffilter verstopft	Kraftstofffilter säubern und ggf. erstetzen
	Kaltstart ohne Choke	Hebel auf Choke Position stellen
	Startrelay defekt	Fachhändler kontaktieren
	Keine Spannungsversorgung	Ladezustand Batterie und Verkabelung prüfen. Sicherung prüfen.
Mäher fährt nicht oder fährt schlecht	Getriebe defekt	Getriebe austauschen
	Antriebsriemen lose oder defekt	Riemen prüfen und ggf. austauschen
Motor überhitzt	Lüfter ist verdreckt oder defekt	Lüfter säubern und ggf. ersetzen
	Falsches Öl verwendet mit unzureichender Qualität	Öl wechseln und auf ausreichende Qualität achten
Fahrgeschwindigkeit unregelmäßig	Antriebsriemen rutscht durch	Riemen austauschen
	Hydraulik Ölstand zu gering	Hydrauliköl nachfüllen
Gangwechsel schwergängig	Unzureichende Schmierung am Getriebe	Nachschmieren
	Getriebe abgenutzt	Getriebe austauschen
Schnitt unsauber / unzureichender Schnitt	Messer stumpf oder defekt	Messer schärfen und ggf. ersetzen
	Mähdeck steht schief	Auf Beschädigungen prüfen und ggf. austauschen
	Schnitthöhe zu niedrig	Größere Schnitthöhe einstellen
	Gras zu feucht	Rasen abtrocknen lassen
Messerbalken dreht nicht	Messerbefestigung defekt	Prüfen und ggf. austauschen
	Antriebsriemen beschädigt oder abgerutscht	Korrekten Einbau prüfen und ggf. ersetzen
	Die Sicherung der Stromversorgung der Messerkupplung ist durchgebrannt.	Sicherung ersetzen
Starke Vibrationen / Laute Geräusche während des Mahvorgangs	Motorwelle defekt	Motorwelle inkl. Messer und Messerbefestigung auf Rundlauf prüfen. Ggf. Motor tauschen
	Mähdeck nicht richtig montiert	Prüfen und fixieren
	Messerbalken nicht ausgewuchtet	Messerbalken prüfen und auswuchten
Geräuschentwicklung	Mangelhafte Schmierung	Beuteile neu schmieren
	Befestigungsteile haben sich gelöst	Verschraubungen prüfen und nachziehen
Hoher Kraftstoffverbrauch	Motoröl gealtert oder verschmutzt	Motoröl tauschen
	Luftfilter verdreckt / verstopft	Luftfilter reinigen und ggf. austauschen

Bei Störungen und Defekten, die hier nicht angeführt sind, wenden Sie sich bitte an die nächste autorisierte Fachwerkstatt.

Reparaturen, die Fachkenntnis erfordern, sollten Sie nur von einem Fachmann durchführen lassen. Ihre autorisierte Fachwerkstatt hilft Ihnen ebenfalls gerne, falls Sie die hier beschriebenen Wartungsarbeiten nicht selbst durchführen wollen.

13 TECHNISCHE DATEN
Motor

Motor	4-Takt-Motor, SABO PRO 224
Hubraum	224 cm3
Drehzahl	2800 min-1
Nennleistung	4,05 kW
Kraftstoff	Bleifreier Standard-Kraftstoff, mit max.10% Ethanol oder max.15% MTBE, kein Alkylatbenzin verwenden!
Tankinhalt	ca. 2,5 Liter
Schmieröl	SAE 10W30, SAE 10W404-Takt-Motoröl API-Serviceklasse SEoder ein Öl höherer Klasse
Olmenge	0,5 Liter
Batteriespannung	12 V / 7 Ah Blei-Gel

Mäher

Gehäuse	Stahl
Schnittbreite	650 mm
Schnitthöhen	6x30 - 75 mm
Fahrgeschwindigkeit vorwärts	0 – 6,0 km/h
Fahrgeschwindigkeit rückwärts	0 – 3,0 km/h
Gewicht	129 kg
Länge	1941 mm
Breite	959 mm
Höhe	1092 mm
Räder vorn / hinten	13" / 15"
Reifendruck vorne / hinten	1 Bar / 1 Bar
Fangkorbvolumen	150 L

Schallleistungspegel

Schalleistungspegel; gemessen nach EN ISO 5395-2Messunsicherheiten; nach EN ISO 4871	L_WA = 96,5 dB(A) 1,8 dB
Garantierter Schalleistungspegel; gemessen nach 2000/14/EG	L_WA = 98 dB(A)

Schwingungen

Hand-Arm Schwingungen; gemessen nach EN ISO 5395-2Messunsicherheiten; nach EN 12096	a_hw = 5,0 m/s^2
	1,5 m/s^2
Ganzkörper Schwingungen; gemessen nach EN ISO 5395-2Messunsicherheiten; nach EN 12096	a_hw = 6,6 m/s^2
	1,5 m/s^2

Schalldruckpegel

Emissions-Schalldruckpegel am Bedienerplatz; gemessen nach EN ISO 5395-2Messunsicherheiten; nach ISO 4871

L_pA = 88,3 dB(A) 3,0 dB

EG Konformitätserklärung / CE Déclaration de conformité / EC Declaration of Conformity / CE Verklaring van conformiteit / Declaración de conformidad CE / Dichiarazione di conformità CE

SABO-Maschinenfabrik GmbH, Auf dem Höchsten 22, D-51645 Gummersbach Deutschland / Allemagne / Germany / Duitsland / Alemania / Germania

Die nachstehend genannte Person erklärt, dass / La personne nommée ci-dessous a déclaré que / The person named below declares that / De onderstaande persoon verklaart dat / La persona abajo mencionada declara que / La persona di seguito nominata dichiara che:

Maschinentyp	Type d'appareil	Machine Type	Machine type	Tipo de máquina	Modello macchina
Aufsitzrasenmäher, benzinbetrieben	Tondeuse à gazon autoportée, à essence	Ride-on lawnmower, powered by gasoline	Zitmaaier, aangedreven door benzine	Cortacésped autopropulsado, alimentado por gasolina.	Tosaerba con guida, alimentato a benzina
Modell	Modèle	Model	Model	Modelo	Modello
SABO 66-H
Seriennummer	Numéro de série	Serial number	Serienummer	Número de serie	Numero di serie
SA271426

alle relevanten Bestimmungen und wesentlichen Anforderungen der folgenden Richtlinien erfüllt: remplit toutes les garanties pertinentes et toutes les exigences essentielles des directives suivantes : fulfils al relevant provisions and essential requirements of the following directives: voldoet aan alle relevante bepalingen en essentielle vereisten van de volgende richtlijnen: cumple todas las disposiciones relevantes y todos los requisitos esenciales de las siguientes directivas: soddisfa le relative condizioni e i requisiti essenziali di cui alle seguenti direttive:

RICHTLINIE / DIRECTIVE / DIRECTIVE / RICHTLIJN / DIRECTIVA / DIRETTIVA	NUMMER / NUMERO / NUMBER / NUMMER / NÚMERO / NUMERO	ZERTIFIZIERUNGSMETHODE / METHODE DE CERTIFICATION / CERTIFICATION METHOD / CERTIFICATI METHODE / MÉTODO DE CERTIFICACIÓN / METODO DI CERTIFICAZIONE
Maschinenrichtlinie / Directive relative aux machines / Machinery Directive / Machinerichtlijn / Directiva de máquinas / Direttiva sui macchinari	2006/42/ECEN ISO 5393-1:2013/A1:2018EN ISO 5393-3:2013/A2:2018	Zertifizierung durch benannte Stelle / Certification par tierce par Third-Party Certification / Certificatie door derde partijenCertificación por terceros / Certificazione da parte di terzi
Richtlinie zur elektromagnetischen Verträglichkeit / Directive relative à la compatibilité électromagnétique , Electromagnetic Compatibility Directive / Richtlijn electromagnetische compatibiliteit / Directiva de compatibilidad electromagnetic / Direttiva sulla compatibilità elettromagnetica	2014/30/ECEN ISO 14982:2009	Zertifizierung durch benannte Stelle / Certification par tierce par Third-Party Certification / Certificatie door derde partijenCertificación por terceros / Certificazione da parte di terzi
RoHS-Verordnung / Règlement RoHS / RoHS Regulation / RoHS -Verordening / Reglamento RoHS / Regolamento RoHS	2011/65/EC2016/863/EU	Zertifizierung durch benannte Stelle / Certification par tierce par Third-Party Certification / Certificatie door derde partijenCertificación por terceros / Certificazione da parte di terzi
Geräuschrichtlinie / Directive relative au bruit / Noise Directive / Geluidsrichtlijn / Directiva de emisiones sonoras / Direttiva sui rumori	2000/14/EC (Annex VI)2005/88/ECEN ISO 3744:1995ISO 11094:1991	Zertifizierung durch benannte Stelle / Certification par tierce par Third-Party Certification / Certificatie door derde partijenCertificación por terceros / Certificazione da parte di terzi
		Benannte Stelle / Organisme notifié / Notified Body / Geregistreerde instantie / Organismo notificado / Ente notificato
		TÜV SÜD Industrie Service GmbH 0036

Gemessener Schallleistungspegel / Niveau de puissance acoustique mesuré / Measured Sound Power Level / Gemeten geluidssterkteniveau / Nivel de potencia acústica determinado / Livello di potenza sonora misurato
Ride-on lawnmower, powered by gasoline, cutting width 65 cm	96,5 dB(A)
Garantierter Schallleistungspegel / Niveau de puissance acoustique assuré / Guaranteed Sound Power Level / Gegarandeerd geluidssterkteniveau / Nivel de potencia acústica garantizado / Livello di potenza sonora garantito
Ride-on lawnmower, powered by gasoline, cutting width 65 cm	98 dB(A)

Name und Anschrift der Person in der Gemeinschaft, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen:

SABO-Maschinenfabrik GmbH

Auf dem Höchsten 22

D-51645 Gummersbach

Titel / Titre / Title / Titel / Titulo / Titolo: Geschäftsführer / Managing Director

Datum der Erklärung / Date de la déclaration: 29.01.2026

Date of declaration / Datum van de verklaring:

Hersteller / Unité de fabrication: SABO-Maschinenfabrik GmbH

Manufacturing unit / Fabricage-unit: Auf dem Höchsten 22

SABO-Maschinenfabrik GmbH

Auf dem Höchsten 22

D-51645 Gummersbach

Tel. [phone]
