Produkttyp Hilfsschalterblock
Marke Schneider Electric
Modell TeSys Ultra LU9GC3
Anzahl der Kontakte 2 Schließer (NO) + 2 Öffner (NC)
Bemessungsspannung bis 690 V AC
Bemessungsstrom 10 A (AC-15)
Anschlussart Schraubklemmen
Abmessungen (H x B x T) ca. 45 x 45 x 60 mm
Gewicht ca. 0,1 kg
Betriebstemperatur -25 °C bis +60 °C
Gehäusematerial Thermoplast
Schutzart IP20
Montage auf Tragschiene (DIN) oder Schraubbefestigung
Zertifizierungen CE, UL, CSA
Kompatibilität für TeSys Ultra Schütze und Starter
Hauptfunktion Signal- und Steuerkontakte für Motorschutzschalter
Wartung Keine regelmäßige Wartung erforderlich; bei Bedarf reinigen
Sicherheitshinweise Vor Installation spannungsfrei schalten; nur durch Fachpersonal
Ersatzteile/Reparatur Nicht reparierbar; bei Defekt durch gleichwertiges Gerät ersetzen
Allgemeine Informationen Teil der TeSys Ultra Reihe; für anspruchsvolle Industrieanwendungen

Häufig gestellte Fragen - TeSys Ultra LU9GC3 SCHNEIDER

Wie installiere ich den Hilfsschalterblock LU9GC3?
Montieren Sie den Block auf einer Tragschiene oder mit Schrauben. Achten Sie auf die korrekte Ausrichtung und schließen Sie die Leiter gemäß Anschlussplan an.
Welche Spannung ist für den LU9GC3 zulässig?
Die Bemessungsspannung beträgt maximal 690 V AC. Überschreiten Sie diesen Wert nicht, um Schäden zu vermeiden.
Wie viele Kontakte hat der LU9GC3?
Der Block verfügt über 2 Schließer (NO) und 2 Öffner (NC), insgesamt also 4 Kontakte.
Kann der LU9GC3 auf einer Tragschiene montiert werden?
Ja, der Hilfsschalterblock ist für die Montage auf einer DIN-Tragschiene (35 mm) vorgesehen. Alternativ ist auch eine Schraubbefestigung möglich.
Welche Schutzart hat der LU9GC3?
Die Schutzart beträgt IP20, was bedeutet, dass er gegen feste Fremdkörper mit Durchmesser ≥ 12,5 mm geschützt ist, aber nicht gegen Wasser.
Ist der LU9GC3 mit anderen TeSys Ultra Geräten kompatibel?
Ja, der LU9GC3 ist speziell für die TeSys Ultra Schütze und Starter von Schneider Electric konzipiert und kompatibel.
Wie schließe ich die Kabel an den LU9GC3 an?
Verwenden Sie einen geeigneten Schraubendreher zum Lösen der Klemmschrauben. Führen Sie den abisolierten Leiter ein und ziehen Sie die Schraube fest. Drehmoment: 0,6–0,8 Nm.
Was ist die maximale Schaltleistung des LU9GC3?
Die maximale Schaltleistung beträgt 10 A bei AC-15 (230 V AC) und 0,5 A bei DC-13 (125 V DC). Die Werte finden Sie im Datenblatt.
Welche Zertifizierungen hat der LU9GC3?
Der Hilfsschalterblock ist nach CE, UL und CSA zertifiziert und erfüllt internationale Normen.
Wo finde ich die Bedienungsanleitung für den LU9GC3?
Die Bedienungsanleitung steht auf der Schneider Electric Website oder auf notice-facile.com als PDF zum Download bereit.

Benutzerfragen zu TeSys Ultra LU9GC3 SCHNEIDER

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch TeSys Ultra LU9GC3 - SCHNEIDER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TeSys Ultra LU9GC3 von der Marke SCHNEIDER.

BEDIENUNGSANLEITUNG TeSys Ultra LU9GC3 SCHNEIDER

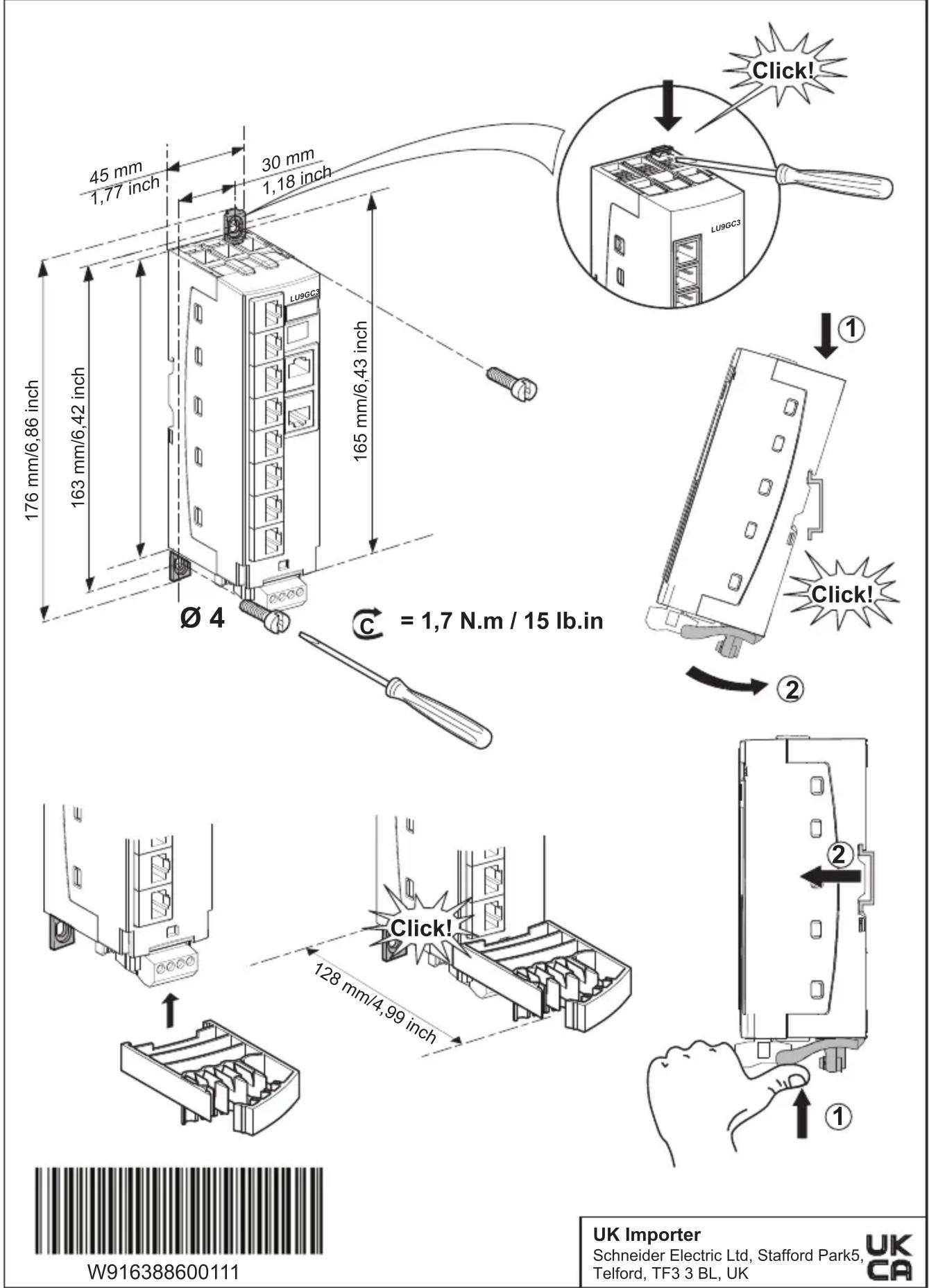

45 mm 1,77 inch 30 mm 1,18 inch 176 mm/6,86 inch 163 mm/6,42 inch 165 mm/6,43 inch Ø 4 C = 1,7 N.m / 15 lb.in Click! ① ② ① Click! ② W916388600111 UK Importer Schneider Electric Ltd, Stafford Park5, Telford, TF3 3 BL, UK UK CA

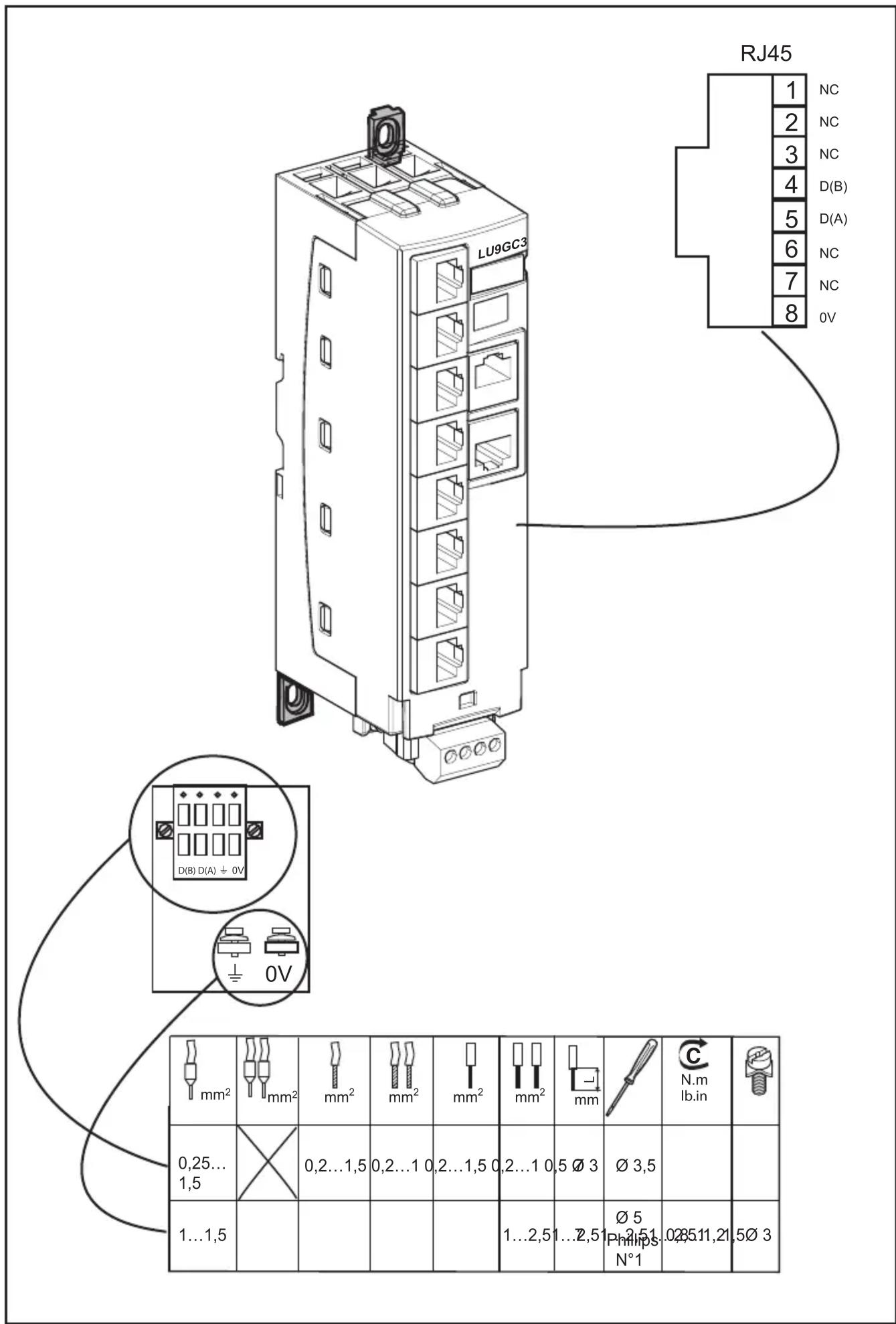

RJ45 1 NC 2 NC 3 NC 4 D(B) 5 D(A) 6 NC 7 NC 8 0V LU9GC3 D(B) D(A) + 0V 0V mm² mm² mm² mm² mm² mm mm N.m 0,25... 0,2...1,5 0,2...1 0,2...1,5 0,2...1 0,5 Ø 3 Ø 3,5 1...1,5 1...2,51...2,51 Ø 5 Philips N°1 0,25,11,21,5 Ø 3
