Produkttyp	Freischneider
Marke	Scheppach
Modell	BCGT5200
Motorart	2-Takt-Benzinmotor
Hubraum	52 cm³
Leistung	1,8 kW
Kraftstoffgemisch	1:40 (Benzin:Öl)
Tankinhalt	0,7 l
Schneidsystem	Mähkopf mit Faden oder Messer
Schnittdurchmesser	42 cm
Gewicht	6,5 kg
Schaft	Gerader Schaft
Antriebsart	Direktantrieb
Zündung	Elektronische Zündung
Griff	Doppel-D-Griff
Sicherheit	Schutzhaube, Tragegurt
Schalldruckpegel	96 dB(A)
Vibrationspegel	5,5 m/s²
Lieferumfang	Freischneider, Tragegurt, Mähkopf, Bedienungsanleitung
Garantie	2 Jahre

Häufig gestellte Fragen - BCGT5200 SCHEPPACH

Wie starte ich den Scheppach BCGT5200 Freischneider?

Stellen Sie den Hahn auf 'ON', drücken Sie mehrmals die Primerblase, ziehen Sie den Choke heraus, und ziehen Sie kräftig am Starterzug. Sobald der Motor anspringt, den Choke zurückdrücken.

Welches Kraftstoffgemisch wird benötigt?

Verwenden Sie ein Gemisch aus Benzin (bleifrei, 95 Oktan) und 2-Takt-Öl im Verhältnis 1:40 (z.B. 25 ml Öl auf 1 Liter Benzin).

Wie wechsle ich den Mähfaden?

Schalten Sie den Motor aus und ziehen Sie den Zündkerzenstecker. Entfernen Sie die Abdeckung des Mähkopfes, nehmen Sie das Fadenrad heraus, legen Sie neuen Faden (Durchmesser ca. 2,4 mm) ein und drehen Sie das Rad in Pfeilrichtung.

Welche Wartungsarbeiten sind regelmäßig erforderlich?

Reinigen Sie den Luftfilter alle 10 Betriebsstunden, überprüfen Sie die Zündkerze und schmieren Sie das Getriebe alle 25 Stunden.

Wie lagere ich den Freischneider richtig?

Lagern Sie das Gerät trocken und frostfrei. Lassen Sie den Kraftstoff ab oder stellen Sie den Hahn auf 'OFF'. Reinigen Sie den Freischneider vor der Einlagerung.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets Schutzbrille, Gehörschutz, festes Schuhwerk und lange Hosen. Halten Sie Umstehende mindestens 15 m entfernt. Verwenden Sie immer den Tragegurt.

Was tun, wenn der Motor nicht anspringt?

Prüfen Sie, ob Kraftstoff vorhanden ist, ob der Hahn offen ist und ob die Zündkerze funktioniert. Reinigen oder ersetzen Sie die Zündkerze gegebenenfalls.

Kann ich auch ein Messer anstatt des Mähkopfes verwenden?

Ja, der BCGT5200 ist für den Einsatz mit einem Messer geeignet. Achten Sie auf die richtige Befestigung und die Sicherheitshinweise in der Bedienungsanleitung.

Was ist die maximale Schnittbreite?

Mit dem Mähkopf beträgt die Schnittbreite ca. 42 cm, mit einem Messer je nach Modell ca. 30-35 cm.

Wo finde ich Ersatzteile für den BCGT5200?

Ersatzteile erhalten Sie bei autorisierten Scheppach-Händlern oder online über die Scheppach-Website. Geben Sie stets die Modellnummer an.

BEDIENUNGSANLEITUNG BCGT5200 SCHEPPACH

1. Erklärung der Symbole auf dem Produkt und in dieser Bedienungsanleitung....9
2. Einleitung....12
3. Produktbeschreibung (Abb. 1 - 3) 12
4. Lieferumfang 12
5. Bestimmungsgemäße Verwendung 12
6. Allgemeine Sicherheitshinweise.... 13
7. Auspacken.... 14
8. Vor Inbetriebnahme.... 15
9. Aufbau und Bedienung.... 15
10. Arbeitshinweise 18
11. Störungsabhilfe 19
12. Wartung....20
13. Reinigung und Lagerung 21
14. Transport 22
15. Entsorgung und Wiederverwertung 22
16. Technische Daten....22
17. Konformitätserklärung 55

Seite:

1. Erklärung der Symbole auf dem Produkt und in dieser Bedienungsanleitung

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
	Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich. In dieser Bedienungsanleitung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen.
	Halten Sie Kinder, Zuschauer und Helfer 15 m vom Freischneider entfernt.
	Tragen Sie einen Gehörschutz.
	Tragen Sie eine Staubschutzmaske.
	Tragen Sie eine Schutzbrille.
	Warnung! Der Auspuff und andere Teile des Motors werden im Betrieb sehr heiß, nicht berühren.
	Warnung! Verletzungsgefahr durch wegschleudernde Gegenstände.
	Warnung vor Rückschlag!
	Grastrimmer
	Freischneider
	Gefahr! Benzin ist sehr leicht entzündlich. Vermeiden Sie das Rauchen, offenes Feuer oder Funkenflug in der Nähe von Kraftstoff.
	Warnung Verletzungsgefahr!Hände und Füße nicht bei laufendem Motor mit dem Messer in Berührung bringen.
	Tragen Sie festes Schuhwerk.
	Tragen Sie Arbeitshandschuhe.
	Symbol für das einzufüllende „Mischverhältnis Benzin/Öl“ auf dem Tankdeckel.
	Das Produkt entspricht den geltenden europäischen Richtlinien.
	Warnung! Keine Sägeblätter oder mehrteilige metallische Schneidwerkzeuge verwenden.
	Tankinhalt
	Garantierter Schallleistungspegel
GEFAHRI	Signalwort zur Kennzeichnung einer unmittelbar bevorstehenden Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
WARNUNG!	Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben könnte.
VORSICHT!	Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte.
HINWEIS	Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/Besitz zur Folge haben könnte.
	Das Produkt entspricht den geltenden serbischen Richtlinien.

2. Einleitung

Hersteller:

Scheppach GmbH

wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Produkt.

Hinweis:

Der Hersteller dieses Produkts haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanleitung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Produkt kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schafflich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Elektrowerkzeugs geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Bewahren Sie diese Bedienungsanleitung gut auf und stellen Sie sie den Personen zur Verfügung, die das Produkt benutzen.

Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von baugleichen Produkten allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

3. Produktbeschreibung (Abb. 1 - 3)

1. Führungshandgriff
2. Führungsholm mit Antriebswelle
3. Schutz
4. Schnittmesser
5. Ein-/Ausschalter
6. Gashebelsperre
7. Arretierknopf Gashebel
8. Gashebel
9. Zündkerzenstecker
10. Gehäuse für Motorkühlung
11. Startseilzug
12. Benzintank
13. Kraftstoffpumpe
14. Choke-Hebel
15. Abdeckung Lüftergehäuse
16. Fadenspule mit Schnittfaden
17. Tragegurt
18. Öl-Benzinmischflasche
19. Kabelbinder
20. Zündkerzenschlüssel
21. Inbusschlüssel 4 mm
22. Inbusschlüssel 5 mm

4. Lieferumfang

• Freischneider
• Öl-Benzinmischflasche
  • Fadenspule mit Schnittfaden
• Schnittmesser
  • Zündkerzenschlüssel
• Inbusschlüssel 4 mm
• Inbusschlüssel 5 mm
  • Gabelschlüssel (SW 8 und SW10)
• Tragegurt
  • Bedienungsanleitung

5. Bestimmungsgemäße Verwendung

Die Motorsense (Verwendung des Schneidemessers) eignet sich zum Schneiden von leichtem Gehölz, starkem Unkraut und Unterholz.

Der Motortrimmer (Verwendung der Fadenspule mit Schnittfaden) eignet sich zum Schneiden von Rasen, Grasflächen und leichten Unkraut.

Die Einhaltung der vom Hersteller beigefügten Bedienungsanleitung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Produkts. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Produkt führen und eine ernsthafte Gefahr für den Benutzer darstellen. Beachten Sie unbedingt die Einschränkungen in den Sicherheitshinweisen.

Bitte beachten Sie, dass unsere Produkte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Wegen körperlicher Gefährdung des Benutzers darf die Benzinmotorsense nicht zu folgenden Arbeiten eingesetzt werden: zum Reinigen von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf die Benzinmotorsense nicht zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügeln, verwendet werden. Aus Sicherheitsgründen darf die Benzinmotorsense nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken für den Bediener erhöhen.

Wer das Produkt nicht benutzen darf:

Personen, die nicht mit der Bedienungsanleitung vertraut sind, Kinder unter 16 Jahren sowie Personen, die unter Alkohol-, Drogen- oder Medikamenteneinfluss stehen.

Einsatzstunden der Benzinmotorsense

Auch wenn eine Motorsense jederzeit verwendet werden darf, sollte der Bediener Rücksicht auf die Menschen in seinem Umfeld nehmen.

6. AllgemeineSicherheitshinweise

Dieses Produkt ist nicht für die Verwendung von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen vorgesehen, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt und in der Benutzung des Produkts unterwiesen wurden.

Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Produkt spielen.

1. Schulung

• Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienelementen und der ordnungsgemäßen Benutzung des Produkts vertraut.
• Erlauben Sie niemals Kindern oder Personen, die nicht mit diesen Anweisungen vertraut sind, das Produkt zu verwenden. Die einschlägigen Gesetze eines Landes können ein Mindestalter für den Bediener vorgeben.
• Mähen Sie niemals, während sich Menschen, insbesondere Kinder, oder Haustiere in der Nähe befinden.
• Der Bediener oder Nutzer ist für die Folgen von Gefahren, denen andere Menschen oder ihr Eigentum ausgesetzt sind, verantwortlich.
• Lassen Sie den Motor nicht in Innenräumen laufen. Die Abgase enthalten schädliches Kohlenmonoxid.

2. Vorbereitung

• Tragen Sie während des Schneidens immer geeignetes Schuhwerk und eine lange Hose.
• Nehmen Sie das Produkt nicht in Betrieb, wenn Sie barfuß sind oder Sandalen tragen.
• Prüfen Sie den Bereich, in dem das Produkt verwendet werden soll, gründlich; entfernen Sie sämtliche Steine, Stöcke, Drähte, Knochen und andere Gegenstände.
• Prüfen Sie die Schnittmesser, Bolzen und Schneidvorrichtung vor jeder Benutzung auf sichtbare Schäden oder Verschleiß. Ersetzen Sie verschlissene oder beschädigte Klingen und Schrauben paarweise, damit das Gleichgewicht gewährleistet ist.
• Seien Sie bei Produkten mit mehreren Klingen vorsichtig, da eine Klinge andere Klingen in Rotation versetzen kann.

3. Betrieb

• Nutzen Sie das Produkt nur bei Tageslicht oder guter künstlicher Beleuchtung.
• Verwenden Sie es nicht bei feuchtem Gras.

• Achten Sie insbesondere bei Gefälle auf einen sicheren Stand.
  • Gehen Sie; rennen Sie nicht.

• Seien Sie besonders vorsichtig, wenn Sie auf einem Gefälle die Richtung ändern.

• Schneiden Sie kein Gras an übermäßig steilen Hängen.
• Seien Sie besonders vorsichtig, wenn Sie das Produkt umdrehen oder zu sich ziehen.
• Betreiben Sie das Produkt niemals mit defekten Schutzvorrichtungen oder -schilden sowie ohne Schutz für sich selbst.
• Schalten Sie den Motor entsprechend den Anweisungen ein und halten Sie Ihre Füße von der/den Klinge(n) fern.
• In diesem Fall dürfen Sie es nicht weiter als absolut erforderlich neigen und nur den Teil anheben, der vom Bediener entfernt ist. Beide Hände müssen in Bedienposition sein, bevor Sie das Produkt wieder in Richtung Boden bewegen.
• Halten Sie Hände und Füße von rotierenden Teilen fern.
• Heben Sie das Produkt niemals auf oder tragen Sie es, während der Motor läuft.
• Ziehen Sie die Zündkerze aus dem Sockel:
• wenn Sie nicht mit dem Produkt arbeiten,
• vor Beseitigung einer Blockade,
• vor Prüfung, Reinigung oder Arbeiten am Produkt,
• nach Berührung eines Gegenstands. Prüfen Sie das Produkt auf Schäden und reparieren Sie es bei Bedarf,

• wenn es beginnt, unnormal zu vibrieren (sofort prüfen).

• Wartung und Aufbewahrung

- Achten Sie darauf, dass alle Muttern, Bolzen und Schrauben sicher angezogen sind, damit sich das Produkt in einem sicheren Arbeitszustand befindet.

- Prüfen Sie die Grasfangeinrichtung regelmäßig auf Verschleiß und Abnutzung.

- Ersetzen Sie verschlissene oder beschädigte Teile aus Sicherheitsgründen.

- Bei rotierenden Mähern dürfen nur Ersatzschneidvorrichtungen des entsprechenden Typs verwendet werden.

– Lagern Sie das Produkt niemals betankt in einem Gebäude, in dem Gase eine offene Flamme oder einen Funken erreichen können.
– Lassen Sie den Motor vor Lagerung in einem Behälter abkühlen.
– Halten Sie Motor, Schalldämpfer, Akkufach und Benzinaufbewahrungsbereich zur Reduzierung der Brandgefahr frei von Gras, Blättern und übermäßigem Fett.
– Falls der Benzintank geleert werden muss, erledigen Sie dies im Freien.

Besondere Sicherheitshinweise

• Halten Sie die Griffe der Motorsense sicher mit beiden Händen. Wenn Sie die Arbeit unterbrechen, bringen Sie den Gashebel in die Leerlaufposition.
• Nehmen Sie beim Arbeiten eine stabile, gleichmäßige Haltung ein.
• Halten Sie die Motorgeschwindigkeit auf der zum Schneiden erforderlichen Stufe; erhöhen Sie die Motorgeschwindigkeit niemals über die erforderliche Stufe hinaus.
• Falls sich Gras während des Betriebs in der Klinge verfängt oder Sie das Produkt prüfen bzw. auftanken müssen, schalten Sie immer den Motor ab.
• Falls das Schnittmesser einen harten Gegenstand wie einen Stein berührt, stoppen Sie sofort den Motor und prüfen Sie, ob das Schnittmesser beschädigt wurde. Ersetzen Sie das Schnittmesser in diesem Fall durch ein neues.
• Falls jemand während der Arbeit nach Ihnen ruft, müssen Sie immer den Motor ausschalten, bevor Sie sich zu ihm drehen.
• Berühren Sie niemals Zündkerze oder Kabel, während der Motor in Betrieb ist. Bei Nichtbeachtung besteht Stromschlaggefahr.
• Berühren Sie niemals Schalldämpfer, Zündkerze oder andere Metallteile des Motors, während der Motor in Betrieb ist, bzw. direkt nach Abschaltung des Motors. Bei Nichtbeachtung können starke Verbrennungen auftreten.
• Wenn Sie an einer Stelle mit dem Schneiden fertig sind und die Arbeit an einem anderen Ort fortsetzen möchten, schalten Sie den Motor ab und drehen Sie die Maschine so, dass das Schnittmesser von Ihrem Körper weg zeigt.
• Prüfen Sie, ob die Schneidvorrichtung im Motorleerlauf aufgehört hat, sich zu drehen, bevor Sie erneut mit dem Produkt arbeiten.

7. Auspacken

⚠️ WARNING!

Erstickungsgefahr!

Kleine Kinder können einzelne Montage- und Kleinteile in den Mund nehmen und sie verschlucken oder sich in der Verpackungsfolie oder in Kunststoffbeuteln verfangen. In beiden Fällen können sie dabei ersticken.

• Halten Sie kleine Kinder fern von allen Montage- und Kleinteilen und dem Montageort.
• Stellen Sie sicher, dass kleine Kinder keine Kleinteile in den Mund nehmen.

• Lassen Sie Kinder nicht mit dem Verpackungsmaterial spielen.

• Öffnen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs- und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.

8. Vor Inbetriebnahme

⚠️ WARNING!

Gesundheitsgefahr!

Das Einatmen von Benzin-/Schmieröldämpfen und Abgasen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

• Atmen Sie Benzin-/Schmieröldämpfe und Abgase nicht ein.
• Betreiben Sie das Produkt nur im Freien.

Prüfen Sie das Produkt vor jeder Inbetriebnahme auf:

• Dichtheit des Treibstoffsystems.
- Einwandfreien Zustand und Vollständigkeit der Schutzeinrichtungen und der Schnittvorrichtung.
- Festen Sitz sämtlicher Verschraubungen.
- Leichtgängigkeit aller beweglichen Teile.

Treibstoff und Öl

HINWEIS!

Beschädigungsgefahr!

Durch die Verwendung eines falschen Motoröls und Benzingemischs können die Zündkerze verschmutzt, das Abluftteil blockiert oder der Kolbenring verklebt werden.

• Beachten Sie die Tabelle für das Mischverhältnis.
• Benutzen Sie nur ein Gemisch aus bleifreiem Benzin und speziellem 2-Takt-Motoröl.
• Verwenden Sie kein 2-Takt-Öl das ein Mischverhältnis von 100:1 empfiehlt.
• Verwenden Sie niemals Öl für 4-Takt-Motoren oder wassergekühlte 2-Takt-Motoren.
• Bei nicht ordnungsgemäßer Verwendung des korrekten Mischverhältnisses entfällt die Garantie des Herstellers.

HINWEIS!

Beschädigungsgefahr!

Werden falsch gelagerte oder nicht abgelassene Treibstoffgemische verwendet, kann der Vergaser verstopfen oder der Motorbetrieb beeinträchtigt werden.

• Geben Sie nicht benötigten Treibstoff in einen luftdichten Behälter und bewahren Sie diesen in einem dunklen, kühlen Raum auf.
• Verwenden Sie zum Transport und zur Lagerung von Treibstoff nur dafür vorgesehene und zugelassene Behälter.

Empfohlene Treibstoffe:

• Mischen Sie das Treibstoffgemisch nach der Treibstoff-Mischtabelle an.
• Geben Sie jeweils die richtige Menge Benzin und 2-Takt-Öl in die beiliegende Mischflasche. Schütteln Sie anschließend den Behälter gut durch.

Treibstoff-Misch-Tabelle

Mischverfahren: 40 Teile Benzin auf 1 Teil Öl Beispiel:

1 I Benzin : 0,025 I 2-Takt-Öl

5 I Benzin : 0,125 I 2-Takt-Öl

9. Aufbau und Bedienung

Montage

⚠ Achtung!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

⚠️ WARNING!

Verletzungsgefahr und Beschädigungsgefahr!

Die Verwendung falscher Ersatz- und Zubehörteile kann zu Verletzungen und Beschädigungen führen. Diese könnten sich lösen und weggeschleudert werden. Außerdem können sie die Leistung des Produkts verringern.

• Verwenden Sie nur originale Ersatz- und Zubehörteile des Herstellers. Originalersatzteile oder -zubehör erhalten Sie bei Ihrem Fachhändler.
• Bei Nichtbeachtung kann sich die Leistung des Produkts verringern und Teile können sich evtl. lösen.
• Bei Nichtbeachtung erlischt die Herstellergarantie.

Beim Zusammenbau dieser Maschine befolgen Sie bitte die angegebenen Montageanweisungen.

Montieren Sie den Griff, Abb. 4 - 6

1. Lösen Sie zunächst die Innensechskantschrauben und bringen Sie dann den rechten und linken Griff in die Mitte der Griffhalterung.
2. Montieren Sie anschließend die Griffhalterung und ziehen Sie die Innensechskantschrauben fest.

Montieren Sie den Schutz, Abb. 11 - 13

1. Befestigen Sie den Schutz (3) mit dem als Standardzubehör mitgelieferten Schlüssel.
2. Ziehen Sie die Schrauben fest.
3. Verwenden Sie die Maschine niemals ohne Schutz (3).

Montieren und Demontieren der beiden Schneideinrichtungen

Grastrimmer / Fadenspule, Abb. 14 - 15

1. Lösen Sie die Mutter.
2. Richten Sie die beiden Bohrungen von innerem Flansch und Abdeckung aus.
3. Halten Sie den inneren Flansch mit einem Schraubendreher und drehen den Steckschlüssel im Uhrzeigersinn; die Mutter löst sich.
4. Entfernen Sie die Abdeckung durch Lösen der Mutter.
5. Befestigen Sie den Nylon-Schneidekopf.
6. Halten Sie den Flansch weiter fest, bringen Sie den Nylon-Schneidekopf am Schaft an und drehen ihn gegen den Uhrzeigersinn; der Nylon-Schneidekopf wird befestigt. Abb. 15
7. Lösen Sie den Nylon-Schneidekopf.
8. Halten Sie den Flansch mit einem Schraubendreher und drehen dann den Nylon-Schneidekopf im Uhrzeigersinn; nun kann er ersetzt werden.

Freischneider / Schnittmesser, Abb. 8 - 10

⚠️ WARNING!

Verletzungsgefahr!

Nicht korrekte Montage des Schneidekopfs kann zu Verletzungen führen.

- Prüfen Sie, dass der Schneidekopf ordnungsgemäß montiert ist.

1. Befestigen Sie das Schnittmesser (4). Abb. 8 - 10
2. Nehmen Sie den äußeren Flansch nach Lösen der Mutter (29) ab.
3. Richten Sie dann das Schnittmesser (4), den äußeren Flansch (31), die Abdeckung (30) und die Mutter (29) aus.

4. Beachten Sie, dass die Drehrichtung der Klinge mit der Pfeilrichtung auf dem Schutz übereinstimmen muss.

5. Halten Sie den Flansch mit einem Schraubendreher und ziehen die Mutter gegen den Uhrzeigersinn fest; achten Sie darauf, dass die Mutter sicher befestigt ist.

6. Lösen Sie das Schnittmesser.
7. Halten Sie den Flansch mit einem Schraubendreher und lösen die Mutter; dann können Sie das Schnittmesser abnehmen.

Bringen Sie den Gurt an, Abb. 17 - 21

1. Bringen Sie den Gurt wie abgebildet an.

Betrieb

⚠️ WARNING!

Verletzungsgefahr!

Gegenstände können weggeschleudert werden und die Bedienperson treffen und verletzen.

- Achten Sie auf ordnungsgemäße Montage der Kunststoffschutzhaube für Messer- bzw. Fadenbetrieb.

Das integrierte Messer (32) in der Schnittfaden-Schutzhaube schneidet den Faden automatisch auf die optimale Länge ab. Abb. 16

Benzin auffüllen

⚠ GEFAHR!

Brand- und Explosionsgefahr!

Kraftstoff kann sich beim Befüllen entzünden und gegebenenfalls explodieren. Dies führt zu schweren Verbrennungen oder zum Tod.

• Schalten Sie den Motor aus und lassen diesen abkühlen.
• Halten Sie Hitze, Flammen und Funken fern.
• Füllen Sie Kraftstoff nur im Freien auf.
• Tragen Sie Schutzhandschuhe.
• Vermeiden Sie Haut- und Augenkontakt.
• Starten Sie das Produkt mit Abstand von mindestens 3 m zum Auffüllort des Kraftstoffs.
• Achten Sie auf Undichtigkeiten. Wenn Benzin ausläuft, starten Sie den Motor nicht.

⚠️ WARNING!

Gesundheitsgefahr!

Das Einatmen von Benzin-/Schmieröldämpfen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

- Atmen Sie Benzin-/Schmieröldämpfe nicht ein.

- Betreiben Sie das Produkt nur im Freien.

HINWEIS!

Produktbeschädigung

Wird das Produkt ohne oder mit zu wenig Motor- und Getriebeöl betrieben, kann dies zu einem Motorschaden führen.

- Füllen Sie vor der Inbetriebnahme die Benzin-/Öl-Mischung ein. Das Produkt wird ohne Motor- und Getriebeöl geliefert.

- Beachten Sie die Tabelle für das Mischverhältnis.

HINWEIS!

Umweltschäden!

Ausgelaufenes Öl kann die Umwelt nachhaltig verschmutzen. Die Flüssigkeit ist hochgiftig und kann schnell zu Wasserverschmutzung führen.

• Befüllen / Entleeren Sie Öl nur auf ebenen, befestigten Flächen.
• Nutzen Sie einen Einfüllstutzen oder Trichter.
• Fangen Sie abgelassenes Öl in einem geeigneten Gefäß auf.
• Wischen Sie verschüttetes Öl sofort sorgfältig auf und entsorgen Sie den Lappen nach den örtlichen Vorschriften.

• Entsorgen Sie Öl nach den örtlichen Vorschriften.

• Schrauben Sie die Tankkappe (12) vorsichtig auf, damit bestehender Überdruck langsam entweichen kann und kein Benzin herausspritzt.

• Geben Sie vorsichtig das Benzin/Ölgemisch hinein. Verschütten Sie dabei nichts!
• Schrauben Sie die Tankkappe (12) von Hand wieder fest.

Benzin ablassen, Abb. 40

1. Halten Sie einen Auffangbehälter unter die Benzinablassschraube.
2. Schrauben Sie die Tankkappe (12) auf und entfernen Sie diese.
3. Lassen Sie das Benzin/Ölgemisch vollständig ab.
4. Schrauben Sie die Tankkappe (12) von Hand wieder fest.

Produkt starten

⚠️ WARNING!

Verletzungs- und Beschädigungsgefahr!

Nicht befestigte Teile oder Gegenstände können weggeschleudert werden und die Bedienperson treffen und verletzen. Die Verwendung von fehlerhaften Teilen kann außerdem die Leistung des Produkts verringern.

• Starten Sie das Produkt nicht, bevor Sie es vollständig montiert haben.
• Entfernen Sie vor Beginn der Arbeit immer alle auf dem Boden liegenden Gegenstände.
• Ersetzen Sie beschädigte Teile.
• Lassen Sie Reparaturen von einer qualifizierten Fachkraft ausführen.

Vor Gebrauch prüfen:

• Prüfen Sie, ob sich das Produkt in einem sicheren Zustand befindet.

• Prüfen Sie das Produkt auf Lecks.

• Prüfen Sie das Produkt auf sichtbare Schäden.

• Prüfen Sie, ob alle Teile des Produkts sicher angebracht sind.
• Prüfen Sie, ob sich alle Sicherheitsvorrichtungen in einem guten Zustand befinden.

Starten, Abb. 21 - 27 + 41

Starten Sie den Motor nicht in hohem Gras.

Ziehen Sie den Startseilzug stets gerade heraus. Wird er in einem Winkel herausgezogen, entsteht Reibung an der Öse.

Durch diese Reibung wird die Schnur durchgescheuert und nutzt sich schneller ab. Halten Sie stets den Anlassergriff, wenn sich die Schnur wieder einzieht.

Lassen Sie die Schnur nie aus dem ausgezogenen Zustand zurückschnellen.

Sobald das Produkt ordnungsgemäß montiert ist, starten Sie den Motor wie folgt:

1. Produkt auf eine harte, ebene Fläche stellen.
2. Drücken Sie den Motorschalter auf die Ein-Position. Abb. 22
3. Stellen Sie den Choke-Hebel auf die Position. Abb. 23
4. Drücken Sie die Benzinpumpe mehr als 5-mal. Abb. 24
5. Ziehen Sie den Griff des Starterseilzuges (11) zum Starten des Motors 3 bis 5 mal. Abb. 25
6. Ziehen Sie das Seil, bis der Motor startet. Abb. 25
7. Warten Sie kurz und stellen Sie dann den Choke-Hebel auf die Position. Abb. 26
8. Wenn der Motor im Leerlauf läuft, drücken Sie zunächst die Gashebelsperre (6) und drücken dann den Gashebel (8). Das Produkt läuft. Wenn Sie den Gashebel auf Halbgas arretieren wollen, drücken Sie den Arretierknopf (7). Abb. 27
9. Passen Sie die Fadenlänge beim Arbeiten an: Dieses Produkt verfügt über einen Schneidekopf, der nach dem Prinzip „Tippen und weiter“ funktioniert. Sie können mehr Faden freigeben, indem Sie mit dem Schneidekopf auf den Boden tippen, während der Motor bei höchster Geschwindigkeit läuft: Der Nylonfaden wird automatisch freigegeben und das Schnittmesser schneidet die überstehende Länge ab. Abb. 41

⚠️ WARNING!

Verletzungsgefahr!

Nach dem Ausschalten des Motors, läuft die Schneideeinrichtung noch einige Sekunden nach. Wenn Sie die rotierenden Teile berühren, können Schnittverletzungen die Folge sein.

- Warten Sie bis zum Stillstand der Schneideeinrichtung.

1. Falls Probleme auftreten, schalten Sie den Motor aus; das Produkt stoppt. Falls Sie den Schneidekopf anhalten wollen, lassen Sie den Gashebel (8) los. Abb. 27
2. Falls ein Problem auftritt, ziehen Sie den Pin des Sicherheitsgurtes und lösen Sie sofort die Motorsense. Motor abstellen Abb. 22
3. Bei warmem Motor, kann der Gashebel bei Neustart der Maschine direkt auf die Ein-Position eingestellt werden.
   Hinweis: Springt der Motor auch nach mehreren Versuchen nicht an, lesen Sie Kapitel 11 „Störungsabhilfe“.

10. Arbeitshinweise

⚠️ WARNING!

Verletzungsgefahr!

Beim Arbeiten mit dem Schnittmesser besteht die Gefahr des Rückschlags, wenn dieses auf feste Hindernisse trifft.

Das Produkt wird dabei gegen die Drehrichtung des Werkzeugs zurückgeschleudert. Dies kann zum Verlust der Kontrolle über das Produkt führen.

• Benutzen Sie das Schnittmesser nicht in der Nähe von festen Hindernissen, wie z.B. Baumstämmen, Zäunen, Metallpfosten, Grenzsteinen oder Fundamenten.
• Behalten Sie die Position des Schnittmessers stets im Auge.
• Vermeiden Sie ein Zurückschleudern des Werkzeugs gegen die Drehrichtung.

⚠️ WARNING!

Verletzungs- und Beschädigungsgefahr

Wird der Kunststofffaden durch einen Metalldraht ersetzt, kann dieser herausgeschleudert werden und zu schweren Verletzungen führen. Außerdem kann das Produkt beschädigt werden.

- Ersetzen Sie den Kunststofffaden niemals durch einen Metalldraht.

HINWEIS!

Beschädigungsgefahr!

Wird das Produkt nicht regelmäßig gereinigt, können sich Gras-/Unkrautreste unterhalb des Schutzschildes verfangen festsetzen. Dies kann die Leistung des Produkts beeinträchtigen und es auf Dauer schädigen.

- Reinigen Sie das Produkt nach jedem Gebrauch.

• Rasen-/Gras-/Unkrautreste können sich unterhalb des Schutzschildes verfangen, dies verhindert eine ausreichende Kühlung des Schaffrohrs.
• Entfernen Sie die Reste vorsichtig mit einem Schraubenzieher oder dergleichen. Abb. 42

Verschiedene Schnittverfahren

Das Produkt schneidet Unkraut und hohes Gras an schwer zugänglichen Stellen, wie z.B. entlang von Zäunen, Mauern und Fundamenten sowie um Bäume herum. Es lässt sich auch für „Mäharbeiten“ einsetzen, um Wildwuchs für die Vorbereitung eines Gartens oder zum Ausputzen eines bestimmten Bereiches bodennah zu entfernen. Abb. 43

Auch bei sorgfältiger Anwendung hat das Schneiden an Fundamenten, Stein- oder Betonmauern usw. eine über dem Normalen liegende Abnutzung des Fadens zur Folge.

Trimmen / Mähen

Schwingen Sie den Trimmer in sichelartiger Bewegung von Seite zu Seite. Halten Sie die Fadenspule stets parallel zum Boden.

Überprüfen Sie das Gelände und legen Sie die gewünschte Schnitthöhe fest. Führen und halten Sie die Fadenspule in der gewünschten Höhe, um einen gleichmäßigen Schnitt zu erhalten. Abb. 43

Niedriges Trimmen

Halten Sie den Trimmer mit einer leichten Neigung genau vor sich, so dass sich die Unterseite der Fadenspule über dem Boden befindet und der Faden die richtige Schnittstelle trifft.

Schneiden Sie immer von sich weg. Ziehen Sie den Trimmer nicht zu sich hin.

Schneiden an Zaun/Fundament

Nähern Sie sich beim Schneiden langsam Maschendrahtzäunen, Lattenzäunen, Natursteinmauern und Fundamenten, um nah daran zu schneiden, ohne jedoch mit dem Faden gegen das Hindernis zu schlagen.

Kommt der Faden z.B. mit Steinen, Steinmauern oder Fundamenten in Berührung, nutzt er sich ab oder franst aus.

Schlägt der Faden gegen Zaungeflecht, bricht er ab.

Trimmen um Bäume

Trimmen Sie um Baumstämme, nähern Sie sich langsam, damit der Faden die Rinde nicht berührt. Gehen Sie um den Baum herum, und schneiden Sie dabei von links nach rechts. Nähern Sie sich Gras oder Unkraut mit der Spitze des Fadens, und kippen Sie die Fadenspule leicht nach vorn.

Abmähen

⚠️ WARNING!

Verletzungs- und Beschädigungsgefahr!

Gegenstände können weggeschleudert werden und Personen treffen und verletzen.

Außerdem können kleine Steine oder andere Gegenstände mindestens 15 Meter weggeschleudert werden. Dies kann zu Beschädigungen an Autos, Häusern und Fenstern führen.

• Achten Sie auf ausreichend Abstand bei Abmäharbeiten von 30 Metern zu anderen Personen oder Tieren.
• Entfernen Sie mit dem Produkt keine Gegenstände von Fußwegen usw..

Beim Abmähen erfassen Sie die gesamte Vegetation bis zum Grund. Dazu neigen Sie die Fadenspule im 30 Grad Winkel nach rechts. Stellen Sie den Handgriff in die gewünschte Position.

Verklemmen

Sollte das Schnittmesser wegen zu dichter Vegetation blockieren, stellen Sie unverzüglich den Motor ab. Befreien Sie das Produkt von Gras und Gestrüpp, bevor Sie es erneut in Betrieb nehmen. Abb. 42

11. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Produkts zur Reparatur beachten Sie bitte, dass das Produkt aus Sicherheitsgründen öl- und benzinfrei an die Servicestation gesendet werden muss.

Störung Mögliche Ursache Abhilfe
Das Produkt springt nicht an.	Fehlerhaftes Vorgehen beim Starten.Verrußte oder feuchte Zündkerze.Falsche Vergasereinstellung.Schnittmesser bzw. Fadenspule falsch montiert.Kein Treibstoff im Tank.	Folgen Sie den Anweisungen zum Starten.Reinigen Sie die Zündkerze oder ersetzen Sie diese durch eine neue.Suchen Sie einen autorisierten Kundendienst auf.Montieren Sie Schnittmesser bzw. Fadenspule erneut.Prüfen Sie den Treibstoffstand.
Das Produkt springt an, hat aber nicht die volle Leistung.	Falsche Einstellung des Chokehebels.Verschmutzter Luftfilter.Falsche Vergasereinstellung.Schnittmesser stumpf.	Stellen Sie den Chokehebel auf die Position.Reinigen Sie den Luftfilter.Suchen Sie einen autorisierten Kundendienst auf.Schärfen oder tauschen Sie Schnittmesser aus.
Der Motor läuft unregelmäßig.	Falscher Elektrodenabstand der Zündkerze.Falsche Vergasereinstellung.	Reinigen Sie die Zündkerze und stellen Sie den Elektrodenabstand ein oder setzen Sie eine neue Zündkerze ein.Suchen Sie einen autorisierten Kundendienst auf.
Der Motor raucht übermäßig.	Falsche Treibstoffmischung.Falsche Vergasereinstellung.	Verwenden Sie die richtige Treibstoffmischung (siehe Treibstoff-Misch-Tabelle).Suchen Sie einen autorisierten Kundendienst auf.
Der Motor läuft heiß.	Motor ist überlastet. Legen Sie regelmäßig Pausen ein.

12.Wartung

⚠️ WARNING!

Verletzungsgefahr!

Das Produkt kann unerwartet starten und dadurch zu Verletzungen führen.

- Schalten Sie vor allen Reinigungs- und Wartungsarbeiten den Motor aus.

- Ziehen Sie den Zündkerzenstecker von der Zündkerze.

HINWEIS!

Beschädigungsgefahr!

Dringt Wasser in das Gehäuse ein, können Motorschäden die Folge sein. Außerdem kann ein Hochdruckreinigerstrahl Teile des Produkts beschädigen.

• Reinigen Sie das Produkt mit einem Tuch, einer Handbürste etc.
• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten und spritzen Sie es nicht mit einem Hochdruckreiniger ab.

Wartungsplan

	nach 12 Betriebsstunden	nach 24 Betriebsstunden	nach 36 Betriebsstunden
Luftfilter	reinigen	reinigen	ersetzen
Zündkerze	prüfen	reinigen	ersetzen

Fachmännische Prüfung erforderlich:

• wenn die Motorsense einen Gegenstand trifft.
• wenn der Motor plötzlich anhält.
• wenn das Schnittmesser verbogen ist (nicht selbst wieder geradebiegen!).
• wenn das Getriebe beschädigt ist.

Ersetzen von Fadenspule/Schnittfaden,

Abb. 35 - 39

1. Demontieren Sie die Fadenspule (16), wie in Abschnitt 8.4 beschrieben. Drücken Sie die Spule zusammen und nehmen Sie eine Gehäusehälfte ab, Abb. 35.
2. Entnehmen Sie den Spulenteller aus dem Fadenspulengehäuse, Abb. 36.
3. Entfernen Sie noch evtl. vorhandenen Schnittfaden.
4. Legen Sie den neuen Schnittfaden in der Mitte zusammen und hängen die entstandene Schlaufe in die Aussparung des Spulentellers ein. Abb. 37
5. Wickeln Sie den Faden unter Spannung gegen den Uhrzeigersinn auf. Der Spulenteiler trennt dabei die beiden Hälften des Schnittfadens. Abb. 38

6. Haken Sie die letzten 15 cm der beiden Fadenenden in die gegenüberliegenden Fadenhalter des Spulentellers ein. Abb. 39

7. Und führen Sie die beiden Fadenenden durch die Metallösen im Fadenspulen-Gehäuse.

8. Drücken Sie den Spulenteller in das Fadenspulen-Gehäuse. Abb. 36
9. Ziehen Sie kurz und kräftig an beiden Fadenenden, um diese aus den Fadenhaltern zu lösen.
10. Fügen Sie die Gehäusehälften wieder zusammen. Abb. 35
11. Schneiden Sie überschüssigen Faden auf etwa 13 cm zurück. Das verringert die Belastung auf den Motor während des Startens und Aufwärmens.
12. Montieren Sie die Fadenspule wieder (siehe Abschnitt 8.4). Wenn Sie die komplette Fadenspule erneuern, können Sie die Punkte 3-6 überspringen.

Schleifen des Schnittmessers

⚠️ WARNING!

Verletzungsgefahr!

Nicht ausbalancierte Schnittmesser können sich durch starke Vibrationen lösen und herausgeschleudert werden. Umherfliegende Teile können Personen treffen und verletzen.

- Ersetzen oder schärfen Sie das Schnittmesser am Ende jeder Mähsaison bzw. nach Bedarf.

Das Schnittmesser kann mit der Zeit stumpf werden.

1. Um das Schnittmesser zu entfernen, lösen Sie die Schrauben, mit denen das Schnittmesser an der Schutzhaube befestigt ist.
2. Befestigen Sie anschließend das Messer in einem Schraubstock.
3. Schleifen Sie alle 3 Klingen des Messers mit einer Flachfeile und achten Sie darauf, den Winkel der Schnittkante beizubehalten. Feilen Sie nur in eine Richtung.

Zündkerze auswechseln und reinigen, Abb. 32 - 33

1. Sobald sich der Motor abgekühlt hat, entfernen Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel (20).
2. Reinigen Sie die Zündkerze mit einer Drahtbürste.
3. Stellen Sie den Elektrodenabstand mit einer Fühlerlehre auf 0,5 bis 0,7 mm ein.
4. Ersetzen Sie eine verschlissene / defekte Zündkerze durch eine neue vom gleichen Typ.
5. Setzen Sie die Zündkerze vorsichtig von Hand ein, damit das Gewinde nicht beschädigt wird.
6. Nachdem die Zündkerze eingesetzt ist, ziehen Sie sie mit dem Zündkerzenschlüssel fest.

Luftfilter reinigen, Abb. 28 - 31

⚠ GEFAHR!

Brand- und Explosionsgefahr!

Kraftstoff kann sich bei falscher Reinigung entzünden und gegebenenfalls explodieren. Dies führt zu schweren Verbrennungen oder zum Tod.

- Reinigen Sie den Luftfilter mit Wasser und ggf. Seife.

- Reinigen Sie den Luftfilter niemals mit Benzin oder brennbaren Lösungsmitteln.

HINWEIS!

Beschädigungsgefahr!

Der Betrieb des Motors ohne eingesetztes Filterelement kann zu Motorschäden führen.

- Lassen Sie den Motor nie ohne eingesetztes Luftfilterelement laufen.

Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige Kontrolle ist daher unerlässlich:

1. Lösen Sie die Abdeckung des Luftfilters und entfernen das Schwammfilterelement.
2. Bringen Sie die Luftfilterabdeckung wieder an, damit nichts in den Luftkanal fällt.
3. Waschen Sie das Filterelement in warmem Seifenwasser, spülen Sie es ab und lassen Sie es an der Luft trocknen.

Winkelgetriebe schmieren, Abb. 8

Behandeln Sie das Winkelgetriebe mit lithiumbasiertem Fett.

1. Entfernen Sie die Schraube (28) und geben Sie das Fett hinein.
2. Drehen Sie den Schaft manuell, bis das Fett austritt.
3. Füllen Sie nur wenig Fett auf und überfüllen Sie es nicht.
4. Bringen Sie die Schraube wieder an.

Produkt aufbewahren

Reinigen Sie das Produkt nach der Benutzung gründlich. Bewahren Sie das Produkt an einem trockenen Ort auf und lassen Sie den Motor zuvor abkühlen.

Service-Informationen

Bitte beachten Sie, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Fadenspule, Schnittmesser, Zündkerze, Luftfilter.

* nicht zwingend im Lieferumfang enthalten!

Artikelnummer:

Fadenspule 7910700701

Schnittmesser 7910700702

Zündkerze 3904801048

Luftfilter 3904801003

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

13. Reinigung und Lagerung

Reinigung

⚠️ WARNING!

Verletzungsgefahr!

Ein unbeabsichtigtes und unerwartetes Anlaufen des Produkts kann zu Verletzungen führen.

- Schalten Sie vor allen Reinigungs- und Wartungsarbeiten den Motor aus und ziehen Sie, nachdem der Motor abgekühlt ist, den Zündkerzenstecker von der Zündkerze.

HINWEIS!

Beschädigungsgefahr!

Wird das Produkt nicht regelmäßig gereinigt, können sich Gras-/Unkrautreste unterhalb des Schutzschildes verfangen festsetzen. Dies kann die Leistung des Produkts beeinträchtigen und es auf Dauer schädigen.

• Reinigen Sie das Produkt mit einem Tuch oder einer Handbürste etc..

• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten und spritzen Sie es nicht mit einem Hochdruckreiniger ab.

• Halten Sie die Griffe ölfrei, damit Sie immer sicheren Halt haben.

• Reinigen Sie das Produkt bei Bedarf mit einem feuchten Tuch und gegebenenfalls mit einem milden Spülmittel.
• Tauchen Sie das Produkt zur Reinigung keinesfalls in Wasser oder andere Flüssigkeiten.

Lagerung

⚠ GEFAHR!

Brand- und Explosionsgefahr!

Beim Lagern des Produkts in der Nähe von möglichen Entzündungsquellen, kann es zu einem Brand oder einer Explosion kommen. Dies führt zu schweren Verbrennungen oder zum Tod.

- Beseitigen Sie mögliche Entzündungsquellen, wie z.B. Öfen, Heißwasserboiler mit Gas, Gastrockner usw.

HINWEIS!

Beschädigungsgefahr!

Wird das Produkt nicht ordnungsgemäß gelagert, kann dies zu Motorschäden führen.

- Lagern Sie das Produkt geschützt vor Schmutz, Staub und Feuchtigkeit.

• Bewahren Sie das Produkt an einem sicheren und trockenen Platz und außerhalb der Reichweite von Kindern auf.
• Verstauen Sie das Produkt nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen:

Verstauen des Produkts

Wenn Sie das Produkt länger als 30 Tage verstauen, muss es hierfür hergerichtet werden. Andernfalls verdunstet der im Vergaser befindliche, restliche Treibstoff und lässt einen gummiartigen Bodensatz zurück. Dies könnte den Start erschweren und teure Reparaturarbeiten zur Folge haben.

1. Nehmen Sie die Treibstofftankkappe langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank.
2. Starten Sie den Motor und lassen Sie ihn laufen, bis dieser anhält, um den Treibstoff aus dem Vergaser zu entfernen.
3. Lassen Sie den Motor abkühlen (ca. 5 Minuten).
4. Entfernen Sie die Zündkerze.
5. Geben Sie 1 Teelöffel sauberes 2-Takt-Öl in die Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten zu beschichten. Setzen Sie die Zündkerze wieder ein.

Erneutes Inbetriebnehmen

1. Entfernen Sie die Zündkerze, um diese zu reinigen.
2. Ziehen Sie rasch an der Starterleine, um überschüssiges Öl aus der Verbrennungskammer zu entfernen.
3. Setzen Sie die Zündkerze ein und achten Sie dabei auf den richtigen Elektrodenabstand an der Zündkerze. Setzen Sie ggf. eine neue Zündkerze mit richtigem Elektrodenabstand ein.
4. Bereiten Sie das Produkt für den Betrieb vor (siehe Kapitel „Vor Inbetriebnahme“).
5. Füllen Sie den Tank mit der richtigen Treibstoff-/Ölmischung auf (siehe Treibstoff-Misch-Tabelle).

14. Transport

⚠️ WARNING!

Verletzungsgefahr!

Ein unbeabsichtigtes und unerwartetes Anlaufen des Produkts kann zu Verletzungen führen.

- Schalten Sie vor dem Transportieren den Motor aus und ziehen Sie, nachdem der Motor abgekühlt ist, den Zündkerzenstecker von der Zündkerze.

Wenn Sie das Produkt transportieren möchten, entleeren Sie den Benzintank wie im Kapitel „Aufbau und Bedienung“ erklärt. Entfernen Sie den groben Schmutz mit einer Bürste oder einem Handfeger.

15. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Kraftstoffe und Öle

• Vor der Entsorgung des Geräts müssen der Kraftstofftank und der Motorölbehälter geleert werden!
• Kraftstoff und Motoröl gehören nicht in den Hausmüll oder Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
• Leere Öl- und Kraftstoffbehälter müssen umweltgerecht entsorgt werden.

16. Technische Daten

Schnittdaten Grastrimmer

Schnittdurchmesser	420 mm
Fadenstärke	2 x 2,4 mm
Fadenlänge	4 m
Schnittgeschwindigkeit max.	6000 min ^-1
Schnittdaten Freischneider
Schnittdurchmesser	255 mm
Schneideblattstärke	1,4 mm
Messeranzahl	3
Schnittgeschwindigkeit max.	6800 min ^-1
Antrieb
Hubraum	52 ccm
Motornennleistung	1,4 kW
Volumen des Benzintanks	1,2 l
Motortyp	2-Takt Motor, luftgekühlt
Gewicht	7,2 kg

Technische Änderungen vorbehalten!

Information zur Geräuschentwicklung nach den einschlägigen Normen gemessen:

Schalldruck L_pA = 99 dB

Schallleistung L_WA = 114 dB

Messunsicherheit K_PA = 3,0 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vibration A_hv = 8,3 m/s

Messunsicherheit K_PA = 1.5 m/s

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Produkte.
• Warten und reinigen Sie das Produkt regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Produkt an.
• Überlasten Sie das Produkt nicht.
• Lassen Sie das Produkt gegebenenfalls überprüfen.
• Schalten Sie das Produkt aus, wenn es nicht benutzt wird.
• Tragen Sie Schutzhandschuhe.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgelliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

• Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntnisierlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile

(siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

1. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

2. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

Sadržaj: Stranica:

1. Objašnjenje simbola na proizvodu i u ovom priručniku za uporabu....26
2. Uvod 29
3. Opis proizvoda (sl. 1 - 3) 29
4. Opseg isporuke 29
5. Namjenska uporaba 29
6. Opće sigurnosne napomene....30
7. Raspakiravanje....31
8. Prije stavljanja u pogon 31
9. Montiranje i rukovanje 32
10. Napomene za rad....34
11. Otklanjanje neispravnosti 35
12. Održavanje....36
13. Čišćenje i skladištenje.... 37
14. Transport 38
15. Zbrinjavanje i recikliranje.... 38
16. Tehnički podatci....38
17. Izjava o sukladnosti 55

1. Objasnjenje simbola na proizvodu i u ovom priručniku za uporabu

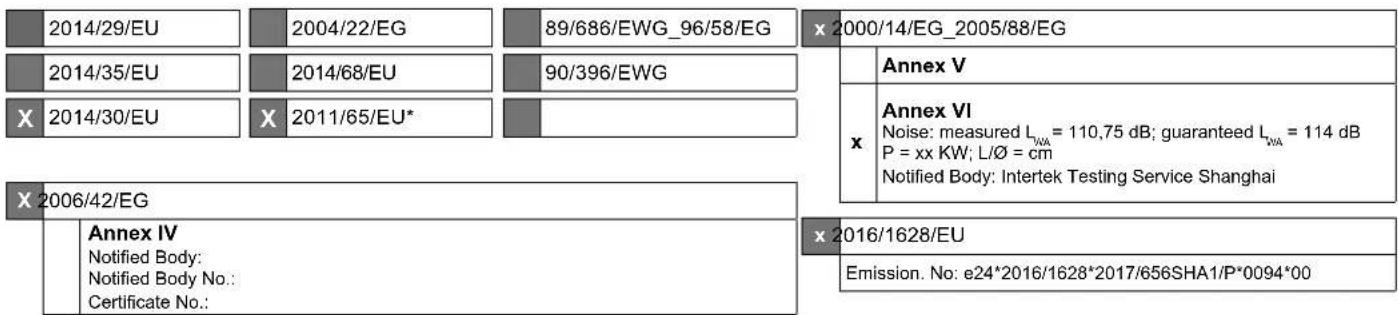

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Bezeichnung: BENZIN-FREISCHNEIDER - BCGT5200

Article name: PETROL BRUSH CUTTER - BCGT5200

Nom d'article: DÉBROUSSAILLEUSE THERMIQUE - BCGT5200

Art.-Nr. / Art. no. / N° d'ident.: 59107189985

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Ichenhausen, 11.09.2024

First CE: 2023

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile,

die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Garancija HR
