Produkttyp	Wäschetrockner
Marke	AEG
Modell	ATW5B10
Abmessungen (H × B × T)	85,0 × 59,6 × 66,2 cm
Trommelvolumen	118 l
Maximale Beladung	8,0 kg
Spannung / Frequenz	230 V / 50 Hz
Gesamtleistung	700 W
Energieverbrauch (Eco, 8 kg)	1,49 kWh
Programmdauer (Eco, 8 kg)	2:55 h
Kühlmittel	R290 (Propan)
Schutzart	IPX4
Geräuschpegel (Öko-Programm)	67 dB(A)
Programme	Eco, MixCare, Baumwolle, Pflegeleicht, Feinwäsche, Wolle, Seide, Leichtbügeln, Sportkleidung, Jeans, Daunen, Bettwäsche XL
Optionen	Knitterschutz, Trockengrad, Trockenzeit, Auffrischen, Signal, Reverse Plus, Zeitvorwahl
Sicherheitsfeatures	Kindersicherung, Türverriegelung
Filter	Flusenfilter (nach jedem Gebrauch reinigen)
Kondensator	Regelmäßige Reinigung erforderlich (mindestens alle 6 Monate)

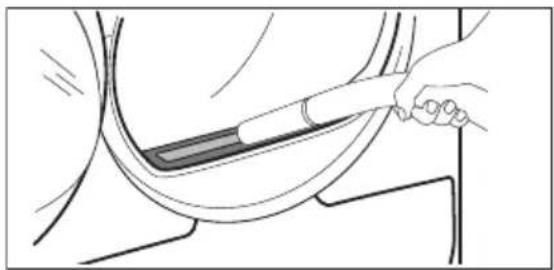

Feuchtigkeitssensor	Metallsensor, Reinigung 3-4 Mal pro Jahr empfohlen
Wasserbehälter	Nach jedem Trockengang leeren
Montage	Freistehend oder unter Arbeitsplatte; Türanschlag wechselbar

Häufig gestellte Fragen - ATW5B10 AEG

Wie schalte ich den Wäschetrockner AEG ATW5B10 ein?

Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten. Wählen Sie dann mit dem Programmwahlschalter ein Programm und drücken Sie Start/Pause.

Welche Trockenprogramme bietet der AEG ATW5B10?

Der Trockner verfügt über folgende Programme: Eco, MixCare, Baumwolle, Pflegeleicht, Feinwäsche, Wolle, Seide, Leichtbügeln, Sportkleidung, Jeans, Daunen und Bettwäsche XL.

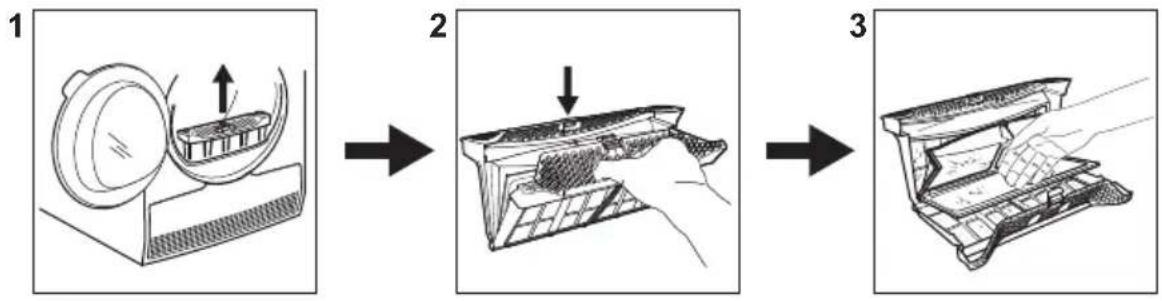

Wie reinige ich den Flusenfilter?

Öffnen Sie die Tür und ziehen Sie den Filter nach oben. Drücken Sie auf den Haken, um den Filter zu öffnen, entfernen Sie die Flusen von Hand oder mit einem Staubsauger. Schließen Sie den Filter und setzen Sie ihn wieder ein. Reinigen Sie den Filter nach jedem Gebrauch.

Was bedeutet die Anzeige 'Wasserbehälter leeren'?

Diese Anzeige leuchtet auf, wenn der Kondensatbehälter voll ist. Ziehen Sie den Behälter waagerecht heraus, entleeren Sie ihn in ein Waschbecken und setzen Sie ihn wieder ein. Drücken Sie dann Start/Pause, um das Programm fortzusetzen.

Kann ich den Türanschlag wechseln?

Ja, der Türanschlag ist wechselbar. Eine separate Anleitung liegt dem Gerät bei. Bitte folgen Sie den Schritten in der Montageanleitung.

Wie aktiviere ich die Kindersicherung?

Schalten Sie das Gerät ein und halten Sie die Sensortaste D (Symbol) einige Sekunden gedrückt, bis die Anzeige Kindersicherung leuchtet. Die Sensortasten sind dann verriegelt, nur die Ein/Aus-Taste bleibt aktiv.

Wie stelle ich die Trockenzeit manuell ein?

Drücken Sie die Sensortaste Trockenzeit und wählen Sie die gewünschte Dauer von 10 Minuten bis 2 Stunden. Die Dauer sollte entsprechend der Wäschemenge gewählt werden.

Was bedeutet der Fehlercode E50?

Der Fehlercode E50 weist auf eine Überlastung des Motors hin. Mögliche Ursachen: zu viel Wäsche oder verfangene Wäsche in der Trommel. Nehmen Sie die Wäsche heraus, stellen Sie das Programm neu ein und starten Sie es erneut.

Wie oft muss der Kondensator gereinigt werden?

Reinigen Sie den Kondensator mindestens alle 6 Monate oder wenn die entsprechende Anzeige aufleuchtet. Öffnen Sie die Kondensatorabdeckung, entfernen Sie Flusen vorsichtig mit einem Staubsauger mit Bürstenaufsatz.

Kann ich den Trockner auf eine Waschmaschine stellen?

Ja, mit dem optionalen Wasch-Trocken-Säulen-Bausatz können Sie den Trockner auf eine passende Waschmaschine montieren. Verwenden Sie nur den von AEG autorisierten Bausatz und beachten Sie die Montageanleitung.

BEDIENUNGSANLEITUNG ATW5B10 AEG

DE Benutzerinformation | Wäschetrockner 2

Willkommen bei AEG! Danke, dass Sie sich für unser Gerät entschieden haben.

In unserem Bestreben, nachhaltig zu sein, reduzieren wir Papierbestände und stellen vollständige Bedienungsanleitungen online zur Verfügung. Greifen Sie auf Ihre vollständige Bedienungsanleitung zu unter aeg.com/manuals.

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur erhalten Sie unter aeg.com/support.

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät kaufen Sie hier: aeg.com/shop.

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE.... 2
2. SICHERHEITSANWEISUNGEN....6
3. GERÄTEBESCHREIBUNG......9
4. TECHNISCHE DATEN....10
5. BEDIENFELD....11
6. PROGRAMMTABELLE....13
7. OPTIONEN....14
8. EINSTELLUNGEN.... 16
9. VOR DER ERSTEN INBETRIEBNAHME.... 18
10. TÄGLICHER GEBRAUCH.... 19
11. HINWEISE UND TIPPS.... 20
12. REINIGUNG UND PFLEGE....21
13. FEHLERBEHEBUNG....25
14. VERBRAUCHSWERTE.... 28
15. SCHNELLEINSTIEG....30
16. GARANTIE....32
17. UMWELTTIPPS.... 33

1. ⚠SICHERHEITSHINWEISE

Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig vor der Installation und Inbetriebnahme dieses Geräts.

Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

Warnung: Brandgefahr / Endzündbare Materialien.

Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

WARNUNG!

Erstickungs- und Verletzungsgefahr oder Gefahr bleibender Schäden.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen.
• Kinder zwischen 3 und 8 Jahren und Personen mit schweren und komplexen Behinderungen müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
• Lassen Sie Kinder nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn die Tür geöffnet ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

- Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Trocknen von haushaltsüblicher Wäsche, die in der Maschine getrocknet werden kann, bestimmt.
• Verwenden Sie die Trocknerfunktion nicht, wenn die Wäsche mit Industriechemikalien verschmutzt ist.
• Dieses Gerät ist für den häuslichen Gebrauch im Haushalt in Innenräumen konzipiert.
• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Wenn der Wäschetrockner auf eine Waschmaschine gestellt wird, verwenden Sie die Standfüße. Der Bausatz Wasch-Trocken-Säule, der bei Ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung).
• Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Montageanleitung).

• Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier auf der gegenüberliegenden Seite aufgestellt werden, wenn dadurch eine vollständige Öffnung der Gerätetür verhindert wird.
  • Die Lüftungsöffnung im Gerätesockel darf nicht von einem Teppich, einer Matte oder einem Bodenbelag blockiert werden.

• WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäßig ein- und ausgeschaltet wird.

• Stecken Sie den Netzstecker erst nach Abschluss des Montagevorgangs in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage des Geräts zugänglich ist.
• Der Raum, in dem das Gerät installiert wird, muss gut belüftet sein, damit keine Gase von offenem Feuer oder von Geräten, die mit Brennstoffen betrieben werden, in den Raum zurückströmen.
• WARNUNG: Installieren Sie das Gerät nicht in einer Umgebung ohne Luftaustausch.

Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• WARNUNG: Achten Sie darauf, dass die Belüftungsöffnungen im Schrank, um das Gerät und in der Einbaunische nicht blockiert sind.
• WARNUNG: Achten Sie darauf, den Kältekreislauf nicht zu beschädigen.

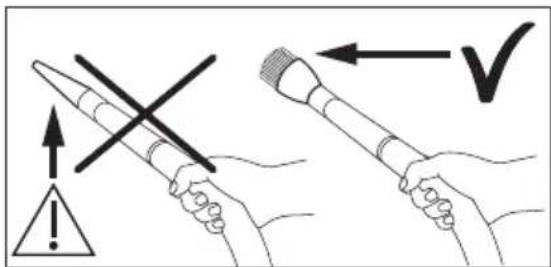

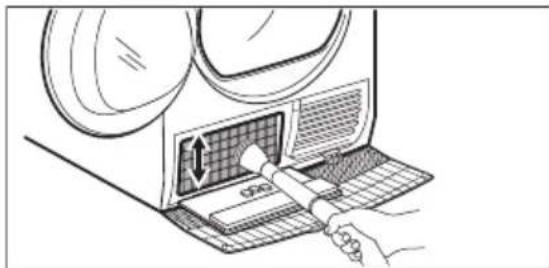

• WARNUNG: Die zugänglichen Metallamellen des Kondensators nicht mit bloßen Händen berühren. Verletzungsgefahr! Tragen Sie Schutzhandschuhe.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Servicezentrum oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
• Überschreiten Sie nicht die maximale Beladungsmenge von 8,0 kg (siehe Kapitel „Programmübersicht“).

• Wischen Sie die um das Gerät ggf. angesammelten Flusen und/oder Verpackungsrückstände weg.

• Benutzen Sie das Gerät nie ohne einen Filter. Reinigen Sie den Flusenfilter vor oder nach jedem Gebrauch.

• Trocknen Sie keine ungewaschenen Wäschestücke im Wäschetrockner.
• Wäschestücke, die mit Substanzen wie zum Beispiel Speiseöl, Aceton, Alkohol, Kerosin, Fleckentfernern, Terpentin, Wachsen und Wachsentfernern verschmutzt sind, müssen vor dem Trocknen im Wäschetrockner in Warmwasser mit zusätzlichem Waschmittel gewaschen werden.
• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaumgummipolstern dürfen nicht im Wäschetrockner getrocknet werden.
• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.
• Entfernen Sie alle Gegenstände aus der Wäsche, die eine Entzündungsquelle darstellen könnten, z. B. Feuerzeuge oder Streichhölzer.
• WARNUNG: Wenn Sie den Wäschetrockner vor dem Ende des Trockengangs anhalten müssen, entnehmen Sie sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.
• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

Warnung: Brandgefahr / Entzündbare

Materialien.

• Entfernen Sie das gesamte Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Installieren Sie das Gerät nicht in einer Umgebung ohne Luftaustausch Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Das Gerät darf nicht an einem Ort aufgestellt oder verwendet werden, an dem die Temperatur 5°C unterschreiten oder 35°C überschreiten kann.
• Der Bodenbereich, auf dem das Gerät aufgestellt wird, muss eben, stabil, hitzebeständig und sauber sein.
• Stellen Sie sicher, dass die Luft zwischen dem Gerät und dem Boden zirkulieren kann.
• Das Gerät muss stets in aufrechter Lage transportiert werden.
• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen entsprechend aus.

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• WARNUNG: Dieses Gerät ist für die Installation/den Anschluss an einen Erdungsanschluss im Gebäude vorgesehen.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

Warnung: Brandgefahr / Entzündbare

Materialien. Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern.

Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt (in Innenräumen) bestimmt.
• Trocknen Sie keine beschädigten (zerrissenen/ausgefransten) Wäschestücke mit Wattierungen oder Füllungen im Gerät.
• Wenn die Wäsche mit einem Fleckentferner gewaschen wurde, führen Sie vor Beginn des Trockengangs einen zusätzlichen Spülgang durch.
• Trocknen Sie nur Textilien, die für den Trockner geeignet sind. Beachten Sie die Waschhinweise auf dem Textiletikett.
• Trinken Sie kein Kondenswasser / destilliertes Wasser und bereiten Sie damit keine Speisen zu. Es kann zu gesundheitlichen Problemen bei Personen und Haustieren führen.
• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetür.
• Trocknen Sie keine tropfnassen Wäschestücke im Gerät.

2.4 Innenbeleuchtung

WARNUNG!

Verletzungsgefahr!

• Sichtbare LED-Abstrahlung; vermeiden Sie es, direkt in den Lichtstrahl zu blicken.
• Für den Austausch der Innenbeleuchtung wenden Sie sich an den autorisierten Kundendienst.

2.5 Reinigung und Pflege

WARNUNG!

Andernfalls besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

Warnung: Brandgefahr/Endzündbare

Materialien. Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände.
• Gehen Sie bei der Reinigung des Geräts vorsichtig vor, um das Kühlsystem nicht zu beschädigen.

2.6 Kompressor

WARNUNG!

Risiko von Schäden am Gerät.

• Das Kompressorsystem des Wäschetrockners ist mit einem speziellem Mittel gefüllt, das keine Fluorchlorkohlenwasserstoffe enthält. Das System muss dicht bleiben. Eine Beschädigung des Systems kann zu einem Leck führen.

2.7 Service

• Wenden Sie sich zur Reparatur des Geräts an das autorisierte Servicezentrum. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

- Bitte beachten Sie, dass eigene Reparaturen oder Reparaturen, die nicht von Fachkräften durchgeführt werden, die Sicherheit des Geräts beeinträchtigen und

zum Erlöschen der Garantie führen können.

• Die folgenden Ersatzteile sind noch mindestens 10 Jahre nach Auslaufen des Modells erhältlich: Dichtungen, Schalter und Knöpfe, Kondensatpumpe, Türverriegelungen, Motoren und Motorbürsten, Getriebe zwischen Motor und Trommel, Lüfter und Lüfterräder, Trommeln und Lager, Wasserleitungen und zugehörige Ausrüstung einschließlich Schläuche, Ventile und Filter, Kabel und Stecker, Leiterplatten, elektronische Anzeigen, Thermostate und Temperatursensoren, Software-Updates (einschließlich Reset-Software), Federn, Heizgeräte und Heizelemente, elektrische Sicherungen (einzeln oder gebündelt), Spannrolle, Stützrolle, Türen, Türdichtungen, Türgriffe, Türverriegelungsbaugruppen und Scharniere, Flusenfilter, Luftfilter, Kunststoffperipheriegeräte, Kondensatbehälter. In Ihrem Land können die Teile für eine längere Dauer verfügbar sein. Für weitere Informationen besuchen Sie bitte unsere Website.

- Bitte beachten Sie, dass einige dieser Ersatzteile nur an Reparaturbetriebe geliefert werden können und nicht alle Ersatzteile für alle Modelle relevant sind.

- Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

2.8 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

Warnung: Brandgefahr/Gefahr von

Sachschäden und Schäden am Gerät.

• Trennen Sie das Gerät vom Stromnetz und von der Wasserversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

• Das Gerät enthält brennbares Gas (R290). Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in der Trommel einschließen.

• Entsorgen Sie das Gerät nach den lokalen Vorschriften zur Rücknahme und Entsorgung von Elektroaltgeräten (WEEE).

3. GERÄTEBESCHREIBUNG

1 Wasserbehälter
2 Bedienfeld
3 Innenbeleuchtung
4 Gerätetür
5 Filter
6 Typenschild
7 Lüftungsschlitze

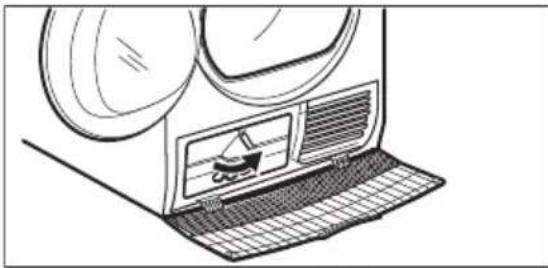

8 Kondensatordeckel

9 Kondensatorabdeckung
10 Einstellbare Füße

Für eine einfachere Beladung und Montage lässt sich der Türanschlag wechseln (siehe die separate Broschüre).

Das Typenschild zeigt:

A. QR-Code
B. Modellbezeichnung
C. Produktnummer
D. elektrische Nennwerte
E. Seriennummer

Scannen Sie den QR-Code auf dem Gerät, um Ihr Produkt zu registrieren und es bestmöglich zu nutzen.

• Greifen Sie auf Ihre Gerätedetails, Dokumentation und Artikel zur Verwendung der besten Funktionen zu (die Bedienungsanleitung ist auch verfügbar unter aeg.com/manuals).
• Erhalten Sie Informationen zur Nutzung, Fehlerbehebung, Wartung und Reparatur (auch verfügbar unter aeg.com/support).
• Kauten Sie Zubehör, Verbrauchsmaterial und Originalersatzteile für Ihr Gerät (auch verfügbar unter aeg.com/shop).

3.1 Elektrischer Anschluss

Nach Abschluss der Installation können Sie den Netzstecker in die Steckdose einstecken.

Die erforderlichen elektrischen Nennleistungen finden Sie auf dem Typenschild und im Kapitel „Technische Daten“. Stellen Sie sicher, dass sie mit dem Stromnetz kompatibel sind.

Überprüfen Sie, ob Ihre elektrische Hausinstallation die maximal erforderliche Last aufnehmen kann. Berücksichtigen Sie dabei auch alle anderen Geräte, die ebenfalls in Verwendung sein könnten.

Schließen Sie das Gerät an eine geerdete Steckdose an.

Nach der Installation des Geräts muss das Stromkabel leicht zugänglich sein.

Für alle elektrischen Arbeiten, die zur Installation dieses Geräts erforderlich sind, wenden Sie sich an unser autorisiertes Servicezentrum.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen.

4. TECHNISCHE DATEN

Höhe x Breite x Tiefe 85,0 x 59,6 x 66,2 cm

Max. Tiefe bei geöffneter Gerätetür 110,7 cm

Max. Breite bei geöffneter Gerätetür 95,8 cm

Einstellbare Höhe 85,0 cm (+ 1,5 cm - Fußeinstellung)

Trommelvolumen 118 l

Maximale Beladung 8,0 kg

Spannung 230 V

Frequenz 50 Hz

Luftschallemission für den Trocknungszyklus des Öko-Programms bei maximaler Beladung	67 dB(A)
Gesamtleistung 700 W
Einsatzart Haushalt
Zulässige Umgebungstemperatur + 5 °C bis + 35 °C
Schutzgrad gegen das Eindringen von festen Partikeln und Feuchtigkeit, der durch die Schutzabdeckung gewährleistet wird, außer wenn die Niederspannungsausstattung nicht vor Feuchtigkeit geschützt ist.	IPX4
Kühlgasbezeichnung R290
Kühlmittelgewicht 0,149 kg

5. BEDIENFELD

1 Programmwahlschalter und ●RESET-Schalter
2 Knitterschutz Sensortaste
3 Trockengrad Sensortaste
4 Display
5 Trockenzeit Sensortaste
6 Start/Pause Sensortaste
7 Zeitvorwahl Sensortaste
8 Reverse Plus Sensortaste
9 Signal Sensortaste
10 Auffrischen Sensortaste

11 „EIN/AUS“-Taste

i

Drücken Sie mit dem Finger auf den Sensortasten-Bereich, in dem das entsprechende Symbol oder der Name der gewünschten Option angezeigt wird. Tragen Sie beim Bedienen des Bedienfelds keine Handschuhe. Achten Sie darauf, dass das Bedienfeld immer sauber und trocken ist.

5.1 Display

Symbol auf dem Display Symbolbeschreibung
	Trockengradoption: bügeltrocken, schranktrocken, extratro-cken
	Die Option Zeitgesteuertes Trocknen ist eingeschaltet
	Die Option Zeitvorwahl ist eingeschaltet
	Anzeige: Wärmetauscher überprüfen
	Anzeige: Sieb reinigen
	Anzeige: Wasserbehälter leeren
	Die Kindersicherung ist eingeschaltet
	Falsche Auswahl oder der Wahlschalter befindet sich in der „Reset“ Position
	Anzeige: Trockenphase
	Anzeige: Abkühlphase
	Anzeige: Knitterschutzphase
: 50	Programmdauer
Q_min. , +60 min. +90 min. +2h	Verlängerung der vorgegebenen Knitterschutzphase: +30 min, +60 min, +90 min, +2 Std.)
10.2:00	Auswahl des zeitgesteuerten Trocknens (10 Min. - 2 Std.)
7.20h	Auswahl der Zeitvorwahl (1 Std. - 20 Std.)

6. PROGRAMMTABELLE

Programm	Beladung 1)	Eigenschaften/Gewebeart2)
Eco 3) 4)	8,0 kg	Das Programm eignet sich für das Trocknen von nasser Baumwollwäsche und ist das effektivste Programm in Bezug auf Energieverbrauch für das Trocknen von nasser Baumwollwäsche.Der Trockengrad ist nicht einstellbar und standardmäßig auf Schranktrocken / „schrankfertig“ eingestellt.
MixCare 5,0 kg		Entwickelt für das routinemäßige Trocknen dessen, was Sie ohne Sortierung waschen.Trocknet gleichmäßig Kleidung aus Baumwolle, einer Baumwoll-Synthetikmischung und Synthetikgewebe.
Baumwolle 8,0 kg		Programm für weiße und farbige Baumwollstoffe. Die Standardeinstellung ist der Trockengrad „Schranktrocken“.
Pflegeleicht 4,0 kg		Mischgewebe mit überwiegend synthetischen Fasern wie Polyester, Polyamid usw.
Feinwäsche 2,0 kg		Empfohlen für allgemein empfindliche Stoffe wie Viskose, Rayon, Acryl und deren Mischungen.
Wolle 1,0 kg		Wolltextilien. Sanftes Trocknen von waschbaren Wolltextilien.Nehmen Sie die Wäsche unmittelbar nach Abschluss des Programms aus dem Gerät.
Seide 0,5 kg Trocknergeeignete Seidenwäsche.
Leichtbügeln 2,0 kg		Begrenzt die Bildung von Knitterfalten bei kleinen Mengen von Kleidungsstücken aus Baumwolle, Synthetik und Mischgewebe und erleichtert das Bügeln. Mit zwei Trockenstufen: Die Einstellung „Bügeltrocken“ lässt die Kleidungsstücke zum Bügeln oder Aufhängen leicht feucht; während „Schranktrocken“ die Kleidungsstücke vollständig trocknet.
Sportkleidung 4,0 kg		Trocknet Sportbekleidung aus synthetischen Fasern wie Polyester, Elasthan-Mischungen und Polyamid.
Jeans 4,0 kg		Trocknet Jeans und andere Denim-Kleidungsstücke gründlich, selbst an dicken Stellen wie Taschen, Nähten und Manschetten, wodurch Verknäuelungen vermieden werden.
Daunen 3,0 kg		Sorgt für die richtige Trocknung der Innenteile von Einzel- oder Doppelbettdecken,Kopfkissen und Steppdecken.

Programm	Beladung 1)	Eigenschaften/Gewebeart2)
Bettwäsche XL 4,5 kg		Trocknet bis zu drei Bettwäsche-Sets gleichzeitig. Minimiert das Verknoten und Verheddern großer Wäschestücke und sorgt dafür, dass jede Bettwäsche gleichmäßig und ohne nasse Flecken getrocknet wird.

1) Das maximale Gewicht bezieht sich auf trockene Wäschestücke.

2) Die Bedeutung der Pflegekennzeichen finden Sie im Kapitel HINWEISE UND TIPPS: Vorbereitung der Wäsche.

3) Dies ist das Referenzprogramm zur Überprüfung der Einhaltung der britischen Ökodesign- und Energiekennzeichnungsverordnungen, Reg. (EU) 2023/2533 und Reg. (EU) 2023/2534. Mit diesem Programm kann Baumwollwäsche von einem anfänglichen Feuchtigkeitsgehalt der Ladung von 60 % bis zu einem Zielfeuchtigkeitsgehalt der Ladung von 0 % getrocknet werden.

4) Das Eco-Programm entspricht „Baumwolle Eco“, dem „Standard-Baumwollprogramm“ gemäß Verordnung (EU) der Kommission Nr. 392/2012. Es eignet sich zum Trocknen normaler nasser Baumwollwäsche.

7. OPTIONEN

7.1 Knitterschutz

Verlängert die Knitterschutzphase um 30, 60, 90 Minuten oder 2 Stunden am Ende des Trockenprogramms. Diese Funktion verringert die Faltenbildung. Während der Knitterschutzphase kann die Wäsche entnommen werden.

7.2 Trockengrad

Mit dieser Funktion können Sie den Trockengrad der Wäsche erhöhen. Es stehen 3 Optionen zur Verfügung:

• Extratrocken
• Schranktrocken
• Bügeltrocken

Einstellen der gewünschten Endfeuchtigkeit

Dies kann notwendig sein, da die Trockenheitsergebnisse von vielen Bedingungen abhängen, z. B. vom Wassertyp, der Netzspannung oder der Umgebungstemperatur usw.

ERREICHEN DER PERFEKTEN TROCKNUNG:

1. Versuchen Sie, die Optionen für den Trockengrad anzupassen (siehe Option für den Trockengrad oben).
2. Wenn Sie möchten, dass die Wäsche noch trockener wird, können Sie die Standardeinstellung für den Trockengrad ändern (siehe unten). Diese Einstellung funktioniert bei den meisten Programmen, außer bei den Programmen Eco, Wolle, Daunen, Daunenjacke, Auffrischen, sofern sie für das Gerät verfügbar sind.

Jedes Mal, wenn Sie in den Modus „Einstellen der gewünschten Endfeuchtigkeit“ wechseln, ändert sich der zuvor eingestellte Grad der gewünschten Endfeuchtigkeit in den nächsten Wert (z. B. zuvor eingestellt -2- ändert er sich in 7.1-

So ändern Sie den Standardgrad der Zielendfeuchtigkeit:

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Verwenden Sie den Programmwahlschalter, um ein beliebiges Programm einzustellen.
3. Warten Sie ungefähr 8 Sekunden.
4. Halten Sie die Sensortasten (F) und (E) gleichzeitig gedrückt.

Eine der folgenden Anzeigen leuchtet auf:

• höchster Trockengrad

• stärkerer Trockengrad
  • voreingestellter Trockengrad

• Halten Sie die Tasten (F) und (E) erneut gedrückt, bis die Anzeige des gewünschten Grads leuchtet.

i

Wenn das Display während der Einstellung des Grads der gewünschten Endfeuchtigkeit in den normalen Modus zurückkehrt (Anzeige der Zeit des im 2. Schritt gewählten Programms), halten Sie die Tasten (F) und (E) erneut gedrückt, um den Modus „Einstellen der gewünschten Endfeuchtigkeit“ aufzurufen (der Grad der gewünschten Endfeuchtigkeit ändert sich in den nächst höheren Wert).

1. Um den ausgewählten Grad der gewünschten Endfeuchtigkeit zu akzeptieren, warten Sie 5 Sek., das Display kehrt dann in den Normalmodus zurück.

Trockengrad Symbol im Dis-

play

- 0 - höchster Trockengrad

+

-1 - stärkerer Trockengrad

+

-2 - voreingestellter Trockengrad

[Figure]

7.3 Trockenzeit

Sie können die Programmdauer von mindestens 10 Minuten bis maximal 2 Stunden einstellen. Die Dauer sollte entsprechend der zu trocknenden Wäschemenge eingestellt werden.

i

Wir empfehlen Ihnen, eine kurze Dauer für kleine Wäschemengen oder für ein einzelnes Wäschestück einzustellen.

EMPFEHLUNG FÜR DIE ZEITWAHL

Bis zu 10 Min.	Nur kühle Luft (keine Heizung).
10 - 40 Min.	Zusätzliche Trocknungszeit zur Verbesserung des Trockenergebnisses nach vorherigem Trocknungsprogramm.
> 40 Min.	Vollständiges Trocknen einer kleinen Wäschemenge bis zu 4 kg, gut geschleudert (>1200 U/min).

7.4 Trockenzeit für das Programm Wolle

Mit dieser Option können Sie für das Programm Wolle den endgültigen Trockengrad einstellen.

7.5 Auffrischen

Auffrischen von Textilien nach längerer Lagerung. Die maximale Beladung darf 1 kg nicht überschreiten.

7.6 Signal

Es ertönt ein Signalton:

• Am Programmende
• Zu Beginn und am Ende der Knitterschutzphase
• Bei einer Programmunterbrechung Das Signal ist standardmäßig aktiviert. Mit dieser Funktion können Sie den Ton ein- oder ausschalten.

i

Sie können die Option Signal bei allen Programmen einstellen.

7.7 Reverse Plus

Erhöhung der Häufigkeit des Trommelrückwärtslaufs, um das Verdrehen und Verheddern der Wäschestücke zu reduzieren. Zunehmende Angleichung des Trockenergebnisses und Reduzierung von

7.8 Tabelle Optionen

Programme1)	Trockengrad	Knitter-schutz	Reverse Plus	Auffri-schen	Trocken-zeit
Eco ■ ■
MixCare ■ ■ ■ ■ ■
Baumwolle ■ ■ ■ ■ ■ ■ ■
Pflegeleicht ■ ■ ■ ■ ■ ■ ■
Feinwäsche ■ ■
Wolle					■ 2)
Seide ■ ■
Leichtbügeln	■ ■ ■
Sportkleidung	■ ■
Jeans	■ ■ ■
Daunen	■ ■
Bettwäsche XL	■ ■ ■ ■ ■ ■

1) Sie können zusätzlich zum Programm eine oder mehr Optionen einstellen. Drücken Sie die dazugehörige Sensortaste, um sie zu aktivieren bzw. zu deaktivieren.
2) Siehe Kapitel OPTIONEN: Zeitgesteuertes Trocknen für das Wollprogramm

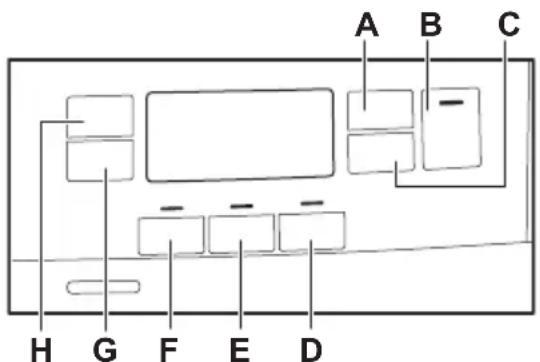

8. EINSTELLUNGEN

8.1 Funktion Kindersicherung

Diese Option verhindert, dass Kinder während eines laufenden Programms mit dem Gerät spielen. Die Sensortasten sind verriegelt.

Nur die Taste Ein/Aus bleibt aktiv.

Einschalten der Kindersicherung:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Halten Sie die Sensortaste (D) einige Sekunden gedrückt.
   Die Anzeige Kindersicherung leuchtet.

Die Funktion Kindersicherung kann während des laufenden Programmbetriebs ausgeschaltet werden. Halten Sie dieselben Sensortasten wie zum Einschalten der Option gleichzeitig gedrückt, bis die Anzeige der Funktion Kindersicherung erlischt. Die Funktion Kindersicherung steht 8 Sek. lang nach dem Einschalten des Geräts nicht zur Verfügung.

8.2 Anzeige Wasserbehälter

Werkseitig ist die Wasserbehälteranzeige eingeschaltet. Sie leuchtet am Ende eines Programms auf oder wenn der Wasserbehälter geleert werden muss.

Wenn der Bausatz zur Ableitung des Kondenswassers (zusätzliches Zubehör) installiert ist, wird das Wasser automatisch aus dem Behälter abgepumpt. In diesem Fall empfehlen wir, die Anzeige für den Wasserbehälter auszuschalten.

Deaktivieren der

Wasserbehälteranzeige:

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Warten Sie ungefähr 8 Sekunden.
3. Halten Sie die Sensortasten (H) und (G) gleichzeitig gedrückt. Das Display zeigt „Aus“ an und die Wasserbehälteranzeige ist deaktiviert. Nach 5 Sek. kehrt das Display in den normalen Modus zurück.

Um die Wasserbehälteranzeige wieder zu aktivieren, gehen Sie wie oben beschrieben vor. Das Display zeigt „Ein“ an und die Wasserbehälteranzeige ist aktiviert.

8.3 Betriebsstundenzähler

Diese Funktion bietet die Möglichkeit, die Gesamtbetriebsdauer des Geräts in Stunden anzuzeigen, und zwar ab dem Zeitpunkt des ersten Einschaltens des Geräts. Es wird die tatsächliche Laufzeit der Programme angezeigt (ohne Pausen und verzögerten Start).

Um diesen Wert anzuzeigen, gehen Sie wie folgt vor:

1. Schalten Sie das Gerät durch Drücken der Taste Ein/Aus ein.
2. Halten Sie die Tasten F und D einige Sekunden lang gedrückt.
3. Nach 3 Sekunden wird die Gesamtbetriebszeit des Geräts auf dem Display angezeigt: Wenn die Betriebszeit z. B. 1276 Stunden beträgt, zeigt das Display 2 Sekunden lang den Text Hr an, danach 2 Sekunden lang 12, gefolgt von 76. Dieser Wert wird mit einer Folge von jeweils zwei Ziffern angezeigt: Die ersten beiden Ziffern stehen für Tausender und Hunderter, die zweiten beiden Ziffern für Zehner und Einer.
   Um diesen Modus zu verlassen, drücken Sie entweder eine beliebige Taste, drehen Sie den Wahlschalter oder schalten Sie das Gerät aus.

8.4 Werkseinstellungen

Mit dieser Funktion können Sie die Werkseinstellungen wiederherstellen. Die gespeicherten Optionen und Betriebsmodi werden zurückgesetzt.

Um diese Option zu aktivieren, folgen Sie den folgenden Schritten:

1. Schalten Sie das Gerät durch Drücken der Taste Ein/Aus ein.
2. Warten Sie ungefähr 8 Sekunden.
3. Halten Sie die Tasten E und D einige Sekunden lang gedrückt.
4. Das Gerät bestätigt den Vorgang mit der

$$ \text { Anzeige } = - - $$

Sollte der Vorgang nicht funktionieren (z. B. wegen Zeitüberschreitung oder falscher Tastenkombination), schalten Sie das Gerät aus und wiederholen Sie den Vorgang von vorne.

9. VOR DER ERSTEN INBETRIEBNAHME

Die hinteren Trommelverriegelungen werden automatisch entfernt, wenn der Trockner zum ersten Mal eingeschaltet wird. Es können Geräusche zu hören sein.

Entriegeln der hinteren Trommelverriegelungen:

1. Schalten Sie das Gerät ein.
2. Stellen Sie ein beliebiges Programm ein.
3. Drücken Sie die Taste Start/Pause.
   Die Trommel beginnt zu drehen. Die hinteren Trommelverriegelungen werden automatisch deaktiviert.

Bevor Sie das Gerät zum Trocknen von Wäsche benutzen:

• Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch.
• Starten Sie ein 1-Std.-Programm mit feuchter Wäsche.

Zu Beginn eines Trockengangs (in den ersten 3 - 5 Min.) ist der Geräuschpegel möglicherweise etwas höher. Die Ursache ist der Kompressoranlauf. Dies ist normal bei Geräten mit Kompressoren, wie Kühlschränken und Gefriergeräten.

9.1 Ungewöhnlicher Geruch

Das Gerät ist zu voll beladen.

Nach dem Auspacken des Geräts entsteht ein ungewöhnlicher Geruch. Dieser ist bei brandneuen Geräten normal.

Das Gerät besteht aus mehreren verschiedenen Materialien, die zusammengenommen einen ungewöhnlichen Geruch erzeugen können.

Im Laufe der Zeit, nach wenigen Trocknungszyklen, verflüchtigt sich der ungewöhnliche Geruch.

9.2 Geräusche

Während des Trockenprogramms können zu verschiedenen Zeiten unterschiedliche Geräusche zu hören sein. Diese Betriebsgeräusche sind völlig normal.

Der Kompressor ist eingeschaltet.

Die Trommel dreht sich.

Die Ventilatoren sind eingeschaltet.

Die Pumpe befördert das Kondenswasser in den Tank.

10. TÄGLICHER GEBRAUCH

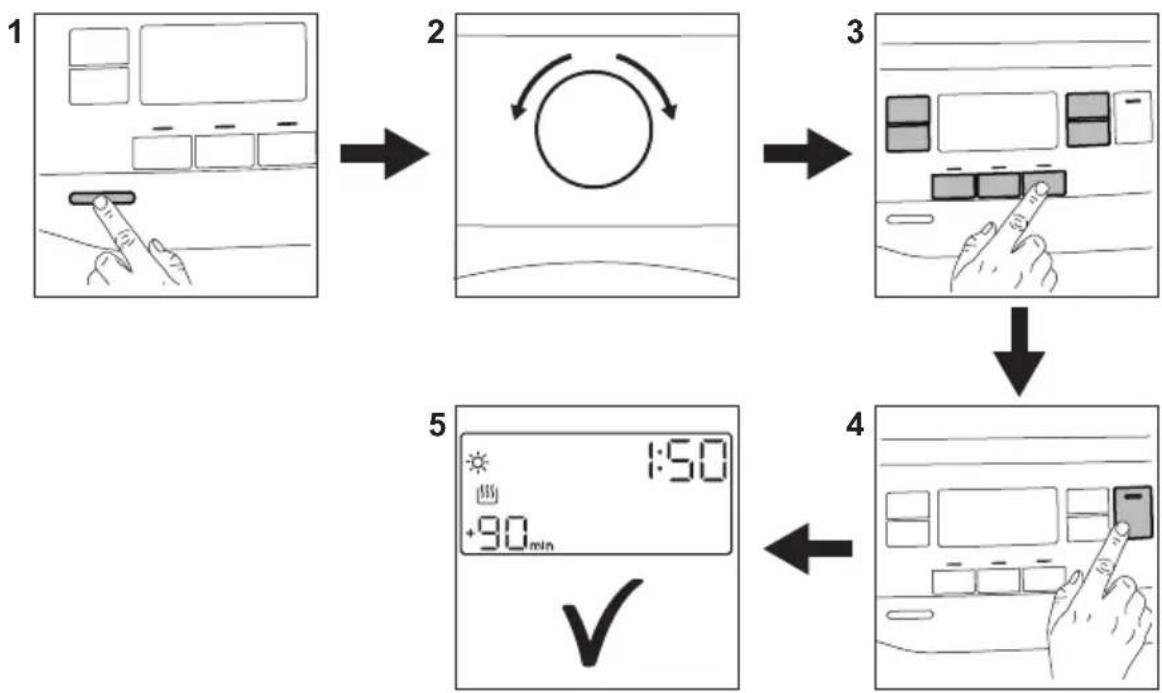

10.1 Ein Programm starten

1. Bereiten Sie die Wäsche vor und beladen Sie das Gerät.

Achten Sie beim Schließen der Tür darauf, dass die Wäsche nicht zwischen der Tür und der Gummidichtung eingeklemmt wird.

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Stellen Sie das passende Programm und die richtigen Optionen für die Beladung ein.

Das Display zeigt die Programmdauer an.

Die tatsächliche Trockenzeit hängt von der Art der Beladung (Menge und Zusammensetzung), der Raumtemperatur und der Feuchtigkeit der Wäsche nach dem Schleudergang ab.

1. Drücken Sie die Sensortaste Start/Pause. Das Programm startet.

10.2 Starten des Programms mit Zeitvorwahl

1. Stellen Sie das passende Programm und die richtigen Optionen für die Beladung ein.
2. Drücken Sie die Taste Zeitvorwahl wiederholt, bis das Display die gewünschte Zeitvorwahl anzeigt.

Der Programmstart kann um mindestens 1 Stunde bis höchstens 20 Stunden verzögert werden.

1. Drücken Sie die Sensortaste Start/Pause. Das Display zeigt den Ablauf der Zeitvorwahl an.

Nach Ablauf des Countdowns wird das Programm gestartet.

10.3 Ändern eines Programms

1. Drücken Sie die Taste „Ein/Aus“, um das Gerät auszuschalten.
2. Drücken Sie die Taste „Ein/Aus“, um das Gerät einzuschalten.
3. Wählen Sie das Programm.

Alternativ:

1. Drehen Sie den Wahlschalter in die „Reset“ Position
2. Warten Sie 1 Sekunde. Im Display erscheint — — —
3. Wählen Sie das Programm.

10.4 Bei Programmende

Wenn das Programm beendet ist:

• Ein unterbrochenes akustisches Signal ertönt.
• Auf dem Display wird angezeigt.
  • Die Anzeige leuchtet.
  • Die Anzeigen Filter und Behälter leuchten möglicherweise.
  • Die Start/Pause Anzeige leuchtet.

Das Gerät fährt ca. 30 Minuten oder länger mit der Knitterschutzphase fort, wenn die Option Knitterschutz eingestellt ist (siehe Kapitel Option – Knitterschutz).

Die Knitterschutzphase reduziert die Faltenbildung.

Sie haben die Möglichkeit, die Wäsche vor dem Ablauf der Knitterschutzphase aus dem Gerät zu nehmen. Für ein optimales Endergebnis empfehlen wir, die Wäsche kurz vor dem Ende der Phase zu entnehmen.

Am Ende der Knitterschutzphase passiert Folgendes:

• Auf dem Display wird weiterhin angezeigt.
  • Die Anzeige leuchtet nicht.
  • Die Anzeigen Filter und Behälter leuchten weiterhin.
  • Die Anzeige Start/Pause erlischt.
• Drücken Sie die Ein/Aus-Taste, um das Gerät auszuschalten.
• Öffnen Sie die Gerätetür.
• Entfernen Sie die Wäsche.
• Schließen Sie die Gerätetür.
  Mögliche Ursachen für unbefriedigende Trocknungsergebnisse:
• Der standardmäßig eingestellte Trockengrad ist ungeeignet. Siehe Kapitel

OPTIONEN: Trockengrad – Einstellen der gewünschten Endfeuchtigkeit

• Die Raumtemperatur ist zu niedrig oder zu hoch. Die optimale Raumtemperatur liegt zwischen 18 °C und 25 °C.

Reinigen Sie immer den Filter und leeren Sie den Wasserbehälter, wenn ein Programm beendet ist.

Lassen Sie die Tür nach jedem Zyklus leicht geöffnet, um Feuchtigkeit zu vermeiden.

10.5 Energiesparmodus

Um den Energieverbrauch zu senken, wird das Gerät über diese Funktion in folgenden Fällen automatisch ausgeschaltet:

• nach 5 Minuten, wenn Sie das Programm nicht starten.
• 5 Minuten nach Programmende oder der Knitterschutzphase.

Die Zeit reduziert sich auf 30 Sekunden, wenn der Wahlschalter auf die Position „Reset“ zeigt.

Wenn das Gerät in den Energiesparmodus wechselt, schalten sich Display und Symbole aus. Sie können es durch Drücken der Ein/Aus-Taste wieder einschalten.

11. HINWEISE UND TIPPS

11.1 Vorbereitung der Wäsche

Das Beladen der Trommel bis zur für die jeweiligen Programme angegebenen maximalen Kapazität trägt zur Energieeinsparung bei.

Sehr oft ist die Wäsche nach dem Waschgang verheddert und ineinander verwickelt. Das Trocknen von verhedderter und verwickelter Kleidung ist ineffizient. Um einen korrekten Luftstrom und eine gleichmäßige Trocknung zu gewährleisten, wird empfohlen, die Kleidungsstücke nacheinander auszuschütteln und in den Wäschetrockner zu laden.

Zur Sicherstellung eines ordnungsgemäßen Trocknungsprozesses:

• Schließen Sie die Reißverschlüsse.
  • Schließen Sie Bettbezüge.
• Trocknen Sie keine losen Krawatten oder Bänder (z.B. von Schürzen). Binden Sie sie, bevor Sie ein Programm starten.
• Entfernen Sie alle Gegenstände aus den Taschen.

• Drehen Sie Kleidungsstücke mit einem Innenfutter aus Baumwolle auf links. Das Baumwollfutter muss nach außen zeigen.

• Stellen Sie ein Programm ein, das sich für die Wäscheart eignet.

• Mischen Sie nicht helle mit dunklen Textilien.
• Achten Sie auf die Auswahl von geeigneten Programmen für Baumwolle, Trikotwäsche und Strickwaren, um das Einlaufen der Wäsche zu verringern.
• Überschreiten Sie nicht die maximale Beladungsmenge, die im Kapitel Programmübersicht oder auf dem Display angegeben ist.
• Trocknen Sie nur Textilien, die für Wäschetrockner geeignet sind. Siehe Stoffetikett auf den Wäschestücken.
• Trocknen Sie nicht große und kleine Wäschestücke zusammen. Kleine Wäschestücke können sich in den großen verfangen und werden nicht getrocknet.
• Schütteln Sie die großen Kleidungsstücke und Textilien aus, bevor Sie sie in den Wäschetrockner legen. So vermeiden Sie feuchte Stellen in den Wäschestücken nach dem Trockengang.

Stoffetikett Beschreibung
	Die Wäsche ist trocknergeeignet.
	Die Wäsche kann bei höheren Temperaturen getrocknet werden.
	Die Wäsche darf nur bei niedrigeren Temperaturen getrocknet werden.
	Die Wäsche ist nicht trocknergeeignet.

12. REINIGUNG UND PFLEGE

12.1 Regelmäßiger Reinigungsplan Eine regelmäßige Reinigung hilft, die Lebensdauer Ihres Geräts zu verlängern.

Empfohlener regelmäßiger Reinigungsplan:

Reinigung des Filters	Wenn die Anzeige blinkt.
Entleeren des Wasserbehälters	Wenn die Anzeige blinkt.
Reinigen des Wärmetauschers	Wenn die Anzeige blinkt.

Reinigen des Feuchtigkeitssensors Mindestens 3- bis 4-mal pro Jahr

Trommel reinigen Alle zwei Monate

Reinigen des Bedienfelds und Gehäuses Alle zwei Monate

Reinigen der Lüftungsschlitze Alle zwei Monate

In den folgenden Abschnitten wird erläutert, wie Sie die einzelnen Teile reinigen sollten.

12.2 Entfernen von Fremdkörpern

Vergewissern Sie sich, dass alle Taschen in der Kleidung leer und alle losen Elemente festgebunden sind, bevor Sie den Trockengang starten. Siehe Abschnitt „Vorbereiten der Wäsche“.

Entfernen Sie alle Fremdkörper, die Sie nach dem Trockengang in der Trommel finden (z. B. Metallclips, Knöpfe, Münzen usw.).

12.3 Reinigung des Filters

Am Ende eines jeden Programms leuchtet die Filteranzeige auf und Sie müssen den Filter reinigen.

Der Filter hält die Flusen während des Trockengangs zurück.

Um eine optimale Trocknungsleistung zu erzielen, reinigen Sie den Filter regelmäßig. Der verstopfte Filter verursacht einen längeren Trocknungszyklus und somit einen Anstieg des Energieverbrauchs. Reinigen Sie den Filter von Hand. Verwenden Sie bei Bedarf einen Staubsauger.

VORSICHT!

Bei der Reinigung der Filter sollten die Flusen in den Mülleimer geworfen und nicht durch den Abfluss gespült werden, um die Verbreitung von Mikroplastik im Abwassersystem zu vermeiden.

1. Öffnen Sie die Tür. Ziehen Sie den Filter nach oben.

1. Auf den Haken drücken, um den Filter zu öffnen.

1. Entfernen Sie die Flusen von den beiden inneren Teilen des Filters mit der Hand.

Werfen Sie die Flusen in den Abfalleimer.

1. Bei Bedarf einen Staubsauger zum Reinigen des Filters verwenden. Schließen Sie den Filter.

2. Entfernen Sie bei Bedarf Flusen aus der Filteraufnahme und der Dichtung. Sie können einen Staubsauger verwenden. Setzen Sie den Filter wieder in seine Aufnahme ein.

12.4 Entleeren des Wasserbehälters

Entleeren Sie den Kondensatbehälter nach jedem Trockengang.

Wenn der Kondensatbehälter voll ist, stoppt das Programm automatisch. Das

Wasserbehälter-Symbol Tauchtet im Display auf und Sie müssen den Wasserbehälter leeren.

So leeren Sie den Wasserbehälter:

1. Ziehen Sie den Wasserbehälter heraus und halten Sie ihn dabei waagerecht.

1. Ziehen Sie die Kunststoffverbindung heraus und entleeren Sie das Wasser in ein Waschbecken oder ein zweckmäßiges Behältnis.

1. Drücken Sie die Kunststoffverbindung wieder ein und setzen Sie den Wasserbehälter wieder an seinen Platz.

1. Drücken Sie die Start-/Pause-Taste um das Programm fortzusetzen.

12.5 Reinigen des Kondensators

Blinkt das Symbol im Display, müssen der Kondensator und sein Fach überprüft werden. Sind sie verschmutzt, reinigen Sie beide. Führen Sie diese Kontrolle mindesten alle 6 Monate durch.

WARNUNG!

Berühren Sie die Metalloberfläche nicht mit bloßen Händen. Verletzungsgefahr! Tragen Sie Schutzhandschuhe. Reinigen Sie vorsichtig, damit die Metalloberfläche nicht beschädigt wird.

WARNUNG!

Verwenden Sie keinen Staubsauger mit hartem Aufsatz, um die Flusen aus dem Kondensator zu entfernen, da dies die Rippen des Kondensators beschädigen kann, was zu einer geringeren Leistung des Geräts und einer längeren Trocknungszeit führt.

1. Öffnen Sie die Tür. Ziehen Sie den Filter nach oben.

1. Öffnen Sie die Kondensatorabdeckung.

1. Drehen Sie die Hebel, um den Kondensatordeckel zu entriegeln, und senken Sie den Kondensatordeckel ab.

1. Entfernen Sie nach Bedarf die Flusen aus dem Kondensator und seinem Fach. Sie können einen Staubsauger mit Bürstenaufsatz verwenden.

1. Schließen Sie den Kondensatordeckel.

1. Drehen Sie den Hebel, bis er einrastet.

1. Setzen Sie den Filter wieder ein.

12.6 Reinigen des Feuchtigkeitssensors

VORSICHT!

Es besteht die Gefahr den Feuchtigkeitssensor zu beschädigen. Verwenden Sie zur Reinigung des Sensors keine Scheuermittel oder Metallschwämmchen.

Um beste Trocknungsergebnisse zu erzielen, ist das Gerät mit einem Feuchtigkeitssensor aus Metall ausgestattet. Er befindet sich an der Innenseite des Türbereichs.

Im Laufe der Zeit kann die Oberfläche des Sensors verschmutzen, wodurch die Trocknungsleistung beeinträchtigt wird.

Wir empfehlen, den Sensor mindestens 3 oder 4 Mal pro Jahr zu reinigen oder wenn Sie einen Verlust bei der Trocknungsleistung feststellen.

Zur Reinigung können Sie die härtere Seite des Geschirrspülschwamms und ein wenig Essig oder Spülmittel verwenden.

So reinigen Sie den Sensor:

1. Öffnen Sie die Ladetür.
2. Reinigen Sie die Oberflächen des Feuchtigkeitssensors durch mehrmaliges Abwischen der Metalloberfläche.

12.7 Reinigen der Trommel

WARNUNG!

Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.

Verwenden Sie zur Reinigung der Trommelinnenfläche und der Abweiser einen handelsüblichen neutralen Reiniger. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT!

Verwenden Sie zur Reinigung der Trommel keine Scheuermittel oder Metallschwämmchen.

12.8 Reinigen des Bedienfelds und Gehäuses

Verwenden Sie zur Reinigung des Bedienfelds und Gehäuses einen handelsüblichen neutralen Reiniger.

Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT!

Verwenden Sie keine Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können.

12.9 Reinigen der Lüftungsschlitze

Beseitigen Sie Flusen aus dem Lüftungsgitter mit einem Staubsauer.

13. FEHLERBEHEBUNG

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

13.1 Fehlercodes

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie zunächst, selbst eine Lösung für das Problem zu finden (siehe Tabelle). Wenn das Problem weiterhin besteht, wenden Sie sich an das autorisierte Servicezentrum.

WARNUNG!

Schalten Sie das Gerät vor der Überprüfung aus.

Bei größeren Störungen ertönt ein akustisches Signal, das Display zeigt einen Fehlercode an und die Start/Pause-Taste blinkt möglicherweise kontinuierlich:

Fehlercode Mögliche Ursache Problembehebung
E50	Der Gerätemotor ist überlastet.Zu viel Wäsche oder Wäsche hat sich in der Trommel verfangen.	Das Programm wurde nicht abgeschlossen.Nehmen Sie die Wäsche aus der Trommel,stellen Sie das Programm ein und startenSie es neu.
E90 oder E91	Interner Fehler. Keine Kommunikation zwischen den elektronischen Bauteilen desGeräts.	Das Programm wurde nicht ordnungsgemäß beendet oder der Betrieb zu früh unterbrochen. Schalten Sie das Gerät aus und wieder ein.Erscheint der Fehlercode erneut, wendenSie sich an das autorisierte Servicezentrum.
EH0	Die Netzspannungsversorgung schwankt. Zeigt das Gerät EH0 an, warten Sie bitte,bis die Netzspannung stabil ist, und drückenSie dann auf Start. Wenn das Gerät dasProgramm ohne jegliche Anzeige angehalten hat, drücken Sie Programmstart. Wenndie Warnung erneut erscheint, überprüfenSie die Funktionsfähigkeit des Netzkabels /der Netzsteckdose oder die Netzspannung.

Werden andere Fehlercodes im Display angezeigt, dann schalten Sie das Gerät aus und wieder ein. Tritt das Problem weiterhin auf, dann wenden Sie sich an das autorisierte Servicezentrum.

Falls ein anderes Problem mit dem Wäschetrockner auftritt, finden Sie in der folgenden Tabelle mögliche Lösungen.

13.2 Problemehebung

Störung Mögliche Lösung
Sie können das Gerät nicht einschalten. Stellen Sie sicher, dass der Netzstecker mit der Netzsteckdose verbunden ist.
Überprüfen Sie die Sicherung im Sicherungskasten(Hausinstallation).
Das Programm startet nicht. Drücken Sie Start/Pause.
Vergewissern Sie sich, dass die Gerätetür geschlossenist.
Die Gerätetür schließt nicht. Vergewissern Sie sich, dass der Filter richtig eingesetztist.
Stellen Sie sicher, dass die Wäsche nicht zwischen derGerätetür und der Gummidichtung eingeklemmt ist.
Das Gerät stoppt während des Betriebs. Vergewissern Sie sich, dass der Wasserbehälter leerist. Drücken Sie Start/Pause um das Programm erneut zu starten.
Die Wäschemenge ist zu gering. Füllen Sie mehr Wä-schestücke ein oder verwenden Sie das ZeitprogrammProgramm.
Die Programmdauer ist zu lang oder die Trockenergebnisse sind nicht zufriedenstellend.1)	Vergewissern Sie sich, dass das Wäschegewicht mit der Programmdauer übereinstimmt.
Vergewissern Sie sich, dass der Filter sauber ist.
Die Wäsche ist zu feucht. Schleudern Sie die Wäschenochmals in der Waschmaschine.
Stellen Sie sicher, dass die Raumtemperatur höher als+5 °C aber niedriger als +35 °C ist. Die optimale Raum-temperatur liegt zwischen 18 °C und 25 °C.
Stellen Sie Zeitprogramm oder das Extratrocken Pro-gramm ein.2)
Auf dem Display wird angezeigt.	Wenn Sie ein neues Programm einstellen möchten,schalten Sie das Gerät aus und wieder ein.
Vergewissern Sie sich, dass die gewählten Zusatzoptionen für das eingestellte Programm geeignet sind.

1) Nach maximal 5 Stunden endet das Programm automatisch.
2) Beim Trocknen großer Wäschestücke (z. B. Bettlaken) bleiben gegebenenfalls einige Bereiche feucht.

Wenn die Trocknungsergebnisse nicht zufriedenstellend sind:

• Das eingestellte Programm war falsch.
- Der Filter ist verstopft.
- Der Wärmetauscher ist verstopft.
- Es war zu viel Wäsche im Gerät.
• Die Trommel ist verschmutzt.
- Der Leitfähigkeitssensor ist nicht richtig eingestellt (siehe Kapitel „OPTIONEN:

Trockengrad – Einstellen der gewünschten Endfeuchtigkeit für eine bessere Einstellung).

• Die Lüftungsschlitze sind verstopft.
• Die Raumtemperatur ist zu niedrig oder zu hoch (die optimale Raumtemperatur liegt zwischen 18 °C und 25 °C)

14. VERBRAUCHSWERTE

14.1 Einführung

i

Die Bedienungsanleitung enthält zwei verschiedene Referenzen für Energiekennzeichnungs- und Ökodesignverordnungen der EU.

• Vorsch. (EU) 932/2012 und Vorsch. (EU) 392/2012 gültig bis zum 30. Juni 2025 beziehen sich auf die Energieeffizienzklassen von A+++ bis D.
- Vorsch. (EU) 2023/2534 gültig ab dem 1. Juli 2025 bezieht sich auf die Effizienzklassen der Energiekennzeichnung von A bis G.

i

Der QR-Code auf der Energieplakette des Geräts bietet einen Web-Link zu Informationen über die Geräteleistung in der EU EPREL-Datenbank. Bewahren Sie daher die Energieplakette als Referenz zusammen mit dieser Bedienungsanleitung und allen anderen Unterlagen, die mit dem Gerät geliefert wurden, auf.

Es ist auch möglich, die gleichen Informationen in EPREL zu finden, indem Sie den Link https://eprel.ec.europa.eu sowie den Modellnamen und die Produktnummer, die Sie auf dem Typenschild des Geräts finden, verwenden. Siehe Kapitel „Produktbeschreibung“ bezüglich der Position des Typenschilds.

14.2 Legende

kg Wäschebeladung. U/min Geschleudert bei

kWh Energieverbrauch.

hh:mm Programmdauer.

% Anfänglicher Feuchtigkeitsgehalt am Ende der Schleuderphase und gewünschte Endfeuchtigkeit am Ende des Trockenprogramms.

Je höher der Schleudergang ist, desto höher ist der Geräuschpegel beim Schleudern, aber umso niedriger ist der anfängliche Feuchtigkeitsgehalt und der Energieverbrauch beim Trocknen der Wäsche.

14.3 Gemäß Verordnung der Kommission Vorsch. (EU) 2023/2533, Vorsch. (EU) 2023/2534 und Vorsch. (EU) 392/2012.

i

Die folgenden Werte werden unter Laborbedingungen gemäß den relevanten Standards ermittelt. Verschiedene Parameter können die Werte verändern, zum Beispiel: die Menge der Wäsche, die Art der Wäsche und die Umgebungsbedingungen. Der anfängliche Feuchtigkeitsgehalt der Wäsche, die Wasserqualität, die Netzspannung und Änderungen an der Standardeinstellung eines Programms können sich ebenfalls auf den Energieverbrauch, die Dauer des Trockenprogramms und die Endfeuchtigkeit auswirken.

Programm	Last (kg)	Ge-schleudert bei (U/min)	An-fänglicher Feuch-tig-keits-gehalt (%)	Trockenzeit (Std:Min)	Energiever-brauch (kWh)	Gewünschte End-feuchtigkeit (%)
Eco 1) 2)	8,0 1000 60 2:55 1,49 0,0
Eco 1) 2)	4,0 1000 60 1:45 0,81 0,0

1) Dies ist das Referenzprogramm zur Überprüfung der Einhaltung der britischen Ökodesign- und Energiekennzeichnungsverordnungen, Reg. (EU) 2023/2533 und Reg. (EU) 2023/2534. Mit diesem Programm kann Baumwollwäsche von einem anfänglichen Feuchtigkeitsgehalt der Ladung von 60 % bis zu einem Zielfeuchtigkeitsgehalt der Ladung von 0 % getrocknet werden.
2) Das Eco-Programm entspricht „Baumwolle Eco“, dem „Standard-Baumwollprogramm“ gemäß Verordnung (EU) der Kommission Nr. 392/2012. Es eignet sich zum Trocknen normaler nasser Baumwollwäsche.

Energieverbrauch in verschiedenen Betriebsarten

Energieverbrauch im Aus-Zustand (W)	Energieverbrauch im Standby-Modus (W)	Zeitvorwahl (W)
0,05 0,05 4,00
Die Zeit bis zum Ausschalten/Bereitschaftsbetrieb beträgt maximal 15 Minuten.

14.4 Allgemeine Programme

Diese Werte sind Richtwerte.

Programm	Last (kg)	Ge-schleudert bei (U/min)	An-fänglicher Feuch-tig-keits-gehalt (%)	Trockenzeit (Std:Min)	Energiever-brauch (kWh)	Gewünsch-te End-feuchtigkeit (%)
BaumwolleExtratrocken	8,0 1000 60 3:41 1,87 -3,0
BaumwolleExtratrocken	4,0 1000 60 2:29 1,16 -3,0
BaumwolleBügeltrocken	8,0 1000 60 2:05 1,05 12,0
BaumwolleBügeltrocken	4,0 1000 60 1:31 0,70 12,0
PflegeleichtExtratrocken	4,0 1200 40 1:46 0,75 0,0
Programm	Last (kg)	Ge-schleudert bei (U/min)	An-fänglicher Feuch-tig-keits-gehalt (%)	Trockenzeit (Std:Min)	Energiever-brauch (kWh)	Gewünschte End-feuchtigkeit (%)
Pflegeleicht Schranktrocken	4,0 1200 40 1:11 0,51 1,0
Pflegeleicht Bügeltrocken	4,0 1200 40 0:51 0,37 12,0
Wolle 1,0 1200 35 2:34 1,48 5,0

15. SCHNELLEINSTIEG

15.1 Täglicher Gebrauch

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Wählen Sie das gewünschte Programm mit dem Programmwahlschalter aus.
3. Sie können zusammen mit dem Programm eine oder mehrere Optionen wählen. Drücken Sie die entsprechende

Taste, um die Option ein- oder auszuschalten.

1. Zum Starten eines Programms berühren Sie die Start/Pause-Taste.

2. Das Gerät startet.

15.2 Reinigen des Siebs

Am Ende jedes Programms leuchtet das

Siebsymbol 📂 in Display und Sie müssen das Sieb reinigen.

15.3 Programmtabelle

Programm	Beladung 1)	Eigenschaften/Gewebeart2)
Eco 3) 4)	8,0 kg	Das Programm eignet sich für das Trocknen von nasser Baumwollwäsche und ist das effektivste Programm in Bezug auf Energieverbrauch für das Trocknen von nasser Baumwollwäsche.Der Trockengrad ist nicht einstellbar und standardmäßig auf Schranktrocken / „schrankfertig“ eingestellt.
MixCare 5,0 kg		Entwickelt für das routinemäßige Trocknen dessen, was Sie ohne Sortierung waschen.Trocknet gleichmäßig Kleidung aus Baumwolle, einer Baumwoll-Synthetikmischung und Synthetikgewebe.
Baumwolle 8,0 kg		Programm für weiße und farbige Baumwollstoffe. Die Standardeinstellung ist der Trockengrad „Schranktrocken“.
Pflegeleicht 4,0 kg		Mischgewebe mit überwiegend synthetischen Fasern wie Polyester, Polyamid usw.
Feinwäsche 2,0 kg		Empfohlen für allgemein empfindliche Stoffe wie Viskose, Rayon, Acryl und deren Mischungen.
Wolle 1,0 kg		Wolltextilien. Sanftes Trocknen von waschbaren Wolltextilien.Nehmen Sie die Wäsche unmittelbar nach Abschluss des Programms aus dem Gerät.
Seide 0,5 kg Trocknergeeignete Seidenwäsche.		/

Programm	Beladung 1)	Eigenschaften/Gewebeart2)
Leichtbügeln 2,0 kg		Begrenzt die Bildung von Knitterfalten bei kleinen Mengen von Kleidungsstücken aus Baumwolle, Synthetik und Mischgewebe und erleichtert das Bügeln. Mit zwei Trockenstufen: Die Einstellung „Bügeltrocken“ lässt die Kleidungsstücke zum Bügeln oder Aufhängen leicht feucht; während „Schranktrocken“ die Kleidungsstücke vollständig trocknet.
Sportkleidung 4,0 kg		Trocknet Sportbekleidung aus synthetischen Fasern wie Polyester, Elasthan-Mischungen und Polyamid.
Jeans 4,0 kg		Trocknet Jeans und andere Denim-Kleidungsstücke gründlich, selbst an dicken Stellen wie Taschen, Nähten und Manschetten, wodurch Verknäuelungen vermieden werden.
Daunen 3,0 kg		Sorgt für die richtige Trocknung der Innen-teile von Einzel- oder Doppelbettdecken, Kopfkissen und Steppdecken.
Bettwäsche XL 4,5 kg		Trocknet bis zu drei Bettwäsche-Sets gleichzeitig. Minimiert das Verknoten und Verheddern großer Wäschestücke und sorgt dafür, dass jede Bettwäsche gleichmäßig und ohne nasse Flecken getrocknet wird.

1) Das maximale Gewicht bezieht sich auf trockene Wäschestücke.

2) Die Bedeutung der Pflegekennzeichen finden Sie im Kapitel HINWEISE UND TIPPS: Vorbereitung der Wäsche.

3) Dies ist das Referenzprogramm zur Überprüfung der Einhaltung der britischen Ökodesign- und Energiekennzeichnungsverordnungen, Reg. (EU) 2023/2533 und Reg. (EU) 2023/2534. Mit diesem Programm kann Baumwollwäsche von einem anfänglichen Feuchtigkeitsgehalt der Ladung von 60 % bis zu einem Zielfeuchtigkeitsgehalt der Ladung von 0 % getrocknet werden.

4) Das Eco-Programm entspricht „Baumwolle Eco“, dem „Standard-Baumwollprogramm“ gemäß Verordnung (EU) der Kommission Nr. 392/2012. Es eignet sich zum Trocknen normaler nasser Baumwollwäsche.

16. CH GARANTIE

Kundendienst

Servicestellen
Industriestrasse 105506 Mägenwil	Le Trési 61028 Préverenges	Via Violino 116928 Manno

Servicestellen

Morgenstrasse 131 3018 Bern

Langgasse 10 9008 St. Gallen

Am Mattenhof 4a/b 6010 Kriens

Schlossstrasse 1 4133 Pratteln

Comercialstrasse 19 7000 Chur

Ersatzteilverkauf Industriestrasse 10, 5506 Mägenwil, Tel. [phone]

Fachberatung/Verkauf Buckhauserstrasse 40, 8048 Zürich, Tel. [phone]

Garantie Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst

die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

17. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Für die Schweiz:

Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS- Sammelstellen findet sich unter www.erecycling.ch

• Extratrocken (Extra)
  • Schranktrocken (Normale)
• Bügeltrocken (Pronto Stiro)

7.5 Auffrischen (Refresh)
