TECHNISMART RFID Keypad - Alarm TECHNISAT - Kostenlose Bedienungsanleitung

Produkttyp	Alarmanlagen-Tastatur mit RFID
Marke	TechniSat
Modell	TECHNISMART RFID Keypad
Abmessungen (ca.)	120 x 80 x 30 mm
Gewicht (ca.)	150 g
Stromversorgung	12 V DC
RFID-Frequenz	13,56 MHz
Max. Anzahl Benutzer	100
Schutzart	IP54
Kompatibilität	TechniSmart Alarmanlagen
Installation	Wandmontage
Farbe	Weiß
Betriebstemperatur	-10 °C bis +50 °C
Reinigung	Mit trockenem Tuch abwischen
Sicherheit	Verschlüsselte Kommunikation
Reparatur	Nur durch Fachpersonal
Lieferumfang	Tastatur, Montagematerial, Bedienungsanleitung

Häufig gestellte Fragen - TECHNISMART RFID Keypad TECHNISAT

Wie füge ich eine neue RFID-Karte hinzu?

Halten Sie die Programmiertaste gedrückt, bis die LED blinkt. Halten Sie die RFID-Karte vor den Leser. Die LED erlischt zur Bestätigung.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Drücken und halten Sie die Reset-Taste im Inneren des Gehäuses für 5 Sekunden. Alle Benutzer werden gelöscht.

Kann ich die Tastatur im Außenbereich verwenden?

Ja, das Gerät ist IP54 zertifiziert, somit spritzwassergeschützt und staubdicht.

Wie viele RFID-Karten können gespeichert werden?

Es können bis zu 100 verschiedene RFID-Karten oder Tags gespeichert werden.

Was tun, wenn die Tastatur nicht reagiert?

Überprüfen Sie die Stromversorgung (12 V DC) und die Verkabelung. Führen Sie ggf. einen Reset durch.

Ist die Kommunikation mit der Zentrale verschlüsselt?

Ja, die Datenübertragung zwischen Tastatur und Alarmanlage erfolgt verschlüsselt.

Kann ich die Tastatur mit anderen Alarmanlagen nutzen?

Das Gerät ist speziell für die TechniSmart Serie optimiert. Ein Betrieb mit Fremdsystemen ist nicht garantiert.

Wie reinige ich das Keypad?

Verwenden Sie ein weiches, trockenes Tuch. Keine aggressiven Reinigungsmittel oder Flüssigkeiten einsetzen.

Welche RFID-Frequenz wird verwendet?

Das Gerät arbeitet mit 13,56 MHz (MIFARE-kompatibel).

Wo finde ich die Bedienungsanleitung?

Die Anleitung liegt dem Lieferumfang bei oder kann als PDF auf der TechniSat-Webseite heruntergeladen werden.

BEDIENUNGSANLEITUNG TECHNISMART RFID Keypad TECHNISAT

TECHNISMART Keypad und RFID-Tag

Sicherheitshinweise

Bestimmungsgemäßer Gebrauch

Das TECHNISMART Keypad ist in Verbindung mit der TECHNISMART Zentrale zum Umschalten des Alarmstatus ausgelegt. Das Gerät ist nur für die private Nutzung zugelassen.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt. Lesen Sie bitte die Bedienungsanleitung und alle Sicherheitshinweise sorgfältig durch und bewahren Sie sie für späteres Nachschlagen sorgfältig auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung, der Bedienungsanleitung der TECHNISMART Zentrale und auf der Rückseite des Gerätes.

Sicherer Umgang mit dem Gerät

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen.

• Reparieren Sie das Gerät nicht selbst. Eine Reparatur darf nur von geschultem Fachpersonal durchgeführt werden. Wenden Sie sich an unsere Kundendienststellen.
• Das Gerät darf nur in den dafür angegebenen Umgebungsbedingungen betrieben werden.
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, entnehmen Sie die Batterien und verständigen Sie den Service
• Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.
• Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen am Gehäuse unverzüglich den Service verständigen.

• Wenn das Gerät Schäden aufweist, darf es nicht in Betrieb genommen werden.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Duschen, Swimmingpools oder fließendem/spritzendem Wasser in Betrieb. Es besteht die Gefahr eines elektrischen Schlages und/oder Gerätedefekten.

• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
• Es ist verboten Umbauten am Gerät vorzunehmen.
• Halten Sie Verpackungsmaterial von Kindern fern. Produkt enthält Kleinteile. Es besteht Erstickungsgefahr.

ger Hinweis zur Entsorgung von Batterien/Akkus: Batterien/Akkus können Giftstoffe enthalten und die Umwelt schädigen. Entsorgen Sie Batterien/Akkus deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie Batterien/Akkus niemals in den normalen Hausmüll. Sie können verbrauchte Batterien/Akkus bei Ihrem Fachhändler oder an speziellen Entsorgungsstellen unentgeltlich entsorgen.

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlagentyp TECHNISMART Keypad der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=23980

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.

Änderungen und Druckfehler vorbehalten. Stand 07/22.

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im

Downloadbereich der TechniSat-Homepage unter www.technisat.de.

TECHNISMART und TechniSat sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

Die TECHNISMART Datenschutzerklärung können Sie unter folgenden Link einsehen:

https://www.technisat.com/de_DE/Datenschutzbedingungen-TECHNISMART-App/352-100174/

Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes.

Hinweis!

Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 18:00 unter Tel.:

03925/9220 1800 erreichbar.

Reparaturaufträge können auch direkt online unter

www.technisat.de/reparatur, beauftragt werden.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

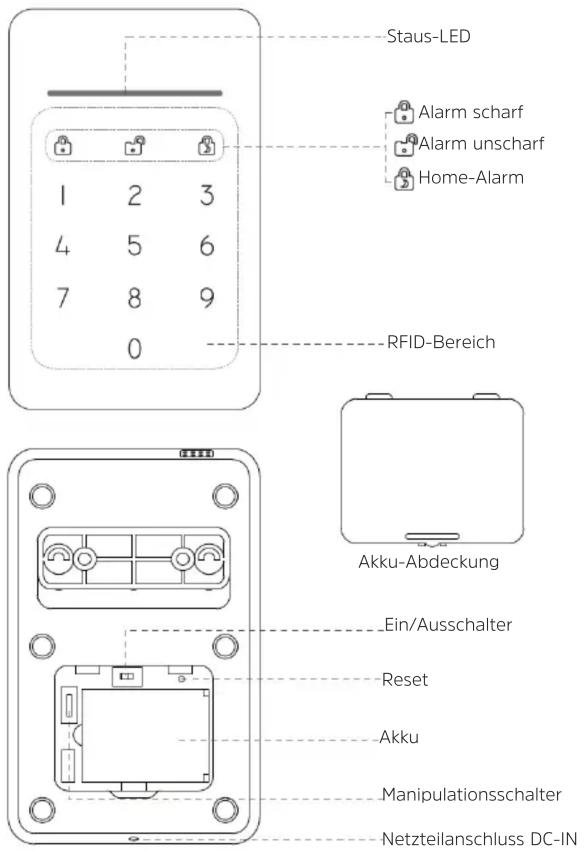

Geräteübersicht

Montagehinweise

Vor der Montage sollten Sie das Keypad mit der TECHNISMART Zentrale verbinden (einlernen).
Vor der Benutzung sollte der Backup-Akku vollständig geladen sein. Verbinden Sie hierzu das mitgelieferte Netzteil mit dem Netzteilanschluss DC-IN. Der Ladestatus ist in der TECHNISMART-Appersichtlich.

Da bei diesem Gerät die Trennung vom Stromnetz durch das Ziehen des Steckernetzteils erfolgt, ist es unbedingt notwendig, dass dieses jederzeit leicht zugänglich ist.

Backup-Akku einlegen:

Schalten Sie das Keypad ein, indem Sie den Akku-Deckel entfernen und den Ein/Ausschalter auf die „ON“-Position bewegen.

Befindet sich das Keypad im Akku-Betrieb (Netzteil nicht angeschlossen), wird nach ca. 10 Sekunden Inaktivität der Standbmodus aktiviert. Die Status-LED erlischt.

Keypad einlernen

Zum Einlernen des Keypad scannen Sie mit der TECHNISMART-App den QR-Code auf der Gehäuserückseite. Mehr Infos hierzu in der Bedienungsanleitung zum TECHNISMART Startpaket.

Alarmstatus umschalten

Um den Alarm-Modus zu ändern, geben Sie zunächst die PIN über das Tastenfeld ein und drücken Sie anschließend auf eines der Alarm-Symbole.

Die PIN wurde beim Einrichten der TECHNISMART Zentrale festgelegt. Zum Ändern der PIN rufen Sie in der TECHNISMART-App die Funktion System Einstellungen > Erweiteret Einstellungen > PIN zurücksetzen auf.

Alarmstatus mit RFID-Tags umschalten

Mit den optionalen TECHNISMART RFID-Tags kann der Alarmstatus schnell geändert werden. Voraussetzung ist, dass der RFID-Tag zuvor mit der TECHNISMART Zentrale verbunden wurde. Scannen Sie hierzu einfach den QR-Code auf dem RFID-Tag mit der TECHNISMART-App. Halten Sie den RFID-Tag kurz an das Tastenfeld, bis ein Bestätigungston ertönt. Beachten Sie, dass der RFID-Tag immer nur zwischen den Alarmen scharf und unscharf wechselt, je nachdem welcher aktuell aktiv ist. Ist das Alarmsystem z. B. aktuell scharf geschaltet, wird es mit dem RFID-Tag auf unscharf geschaltet.

Befindet sich das Keypad im Standby-Modus (Status-LED=aus), müssen Sie es vor der Nutzung mit dem RFID-Tag mit einem Tastendruck aktivieren.

Technische Daten

Stromversorgung 1 x Li-Ion Akku 800 mAh
Stromverbrauch (mit Netzteil) Ein: 0.14 W	Standby: 0.0007 WNetzwerkstandby: 0.315 W
Funkfrequenz 433,92MHz
Sendeleistung max. 10 dBm EIRP
Standby Zeit (Akku-Betrieb) Ca. 6 Monate bei täglich 6Aktivierungen für ca. 30 Sekunden
Umgebungsbedingungen Arbeitstemperatur: -10°~50°Luftfeuchtigkeit: 90%rh (nicht kondensierend)
Gewicht 178 g (mit Akku)	4 g (RFID Tag)
Abmessungen (HxBxT) 144,5 x 91,8 x 20,8mm	29 x 29 x 4 mm (RFID Tag)
Artikelnummer 0000/9564
RFID Tag Typ: Contactless ID card	Frequenz: 125 kHzStandard: ISO 11784/11785UID: 32 byte

Technische Daten des mitgelieferten Netzteils

Hersteller TechniSat Digital GmbH, Julius-Saxler-Straße 3, D-54550 Daun
Modellkennung AS015-0501500VU
Eingangsspannung AC 100 - 240 V
Eingangswechselstromfrequenz 50/60 Hz
Ausgangsspannung DC 5,0 V
Ausgangsstrom 1,5 A
Ausgangsleistung 7,5 W
Durchschnittliche Effizienz im Betrieb 76,7 %
Leistungsaufnahme bei Nulllast	0,1 W
