| Produkttyp | Funk-Handsender für Rollläden und elektrische Verbraucher |
| Modell | DuoFern Handsender Standard (9491) |
| Artikelnummern | 3248 03 61 (1-Kanal), 3232 03 64 (4-Kanal), 3248 03 66 (6-Kanal) |
| Funkfrequenz | 434,5 MHz |
| Sendeleistung | max. 10 mW |
| Reichweite (Freifeld) | ca. 100 m |
| Reichweite (im Gebäude) | ca. 30 m (abhängig von der Bausubstanz) |
| Versorgungsspannung | 3 V |
| Batterietyp | CR2450 (Lithium-Knopfzelle) |
| Batterielebensdauer | ca. 2 Jahre (5 Betätigungen/Tag), Standby ca. 5 Jahre |
| Maximale Anzahl Gruppen | 1 (3248 03 61), 4 (3232 03 64), 6 (3248 03 66) |
| Maximale Anzahl Geräte | 48 (3248 03 61/66), 32 (3232 03 64) |
| Abmessungen (L x B x H) | 140 x 43 x 18 mm |
| Gewicht | 70 g |
| Zulässige Umgebungstemperatur | +5 °C bis +40 °C |
| Statusanzeige | Zweifarbige LED (grün/rot) |
| Bedientasten | AUF, STOPP, AB, Verbinden, Trennen, Geräte-/Gruppentasten, AUTO/MANU (nur 4-Kanal) |
| Funktionen | An-/Abmelden, Aufräumen, Endpunkteinstellung, Drehrichtungsumkehr, Tipp-Betrieb, Automatik ein/aus, Reset |
| Kompatible Geräte | DuoFern-Empfänger (z. B. RolloTron, Universalaktoren) |
| Schutzart | Nur für trockene Räume |
| Lieferumfang | Handsender, Batterie (CR2450 mit Trennfolie), Bedienungsanleitung |
| Garantie | Siehe Homepage www.rademacher.de |
| Entsorgung | Nicht im Hausmüll, gemäß EU-Richtlinie über Elektro- und Elektronik-Altgeräte |
Häufig gestellte Fragen - DuoFern Handsender 9491 RADEMACHER
Benutzerfragen zu DuoFern Handsender 9491 RADEMACHER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fernbedienung kostenlos im PDF-Format! Finden Sie Ihr Handbuch DuoFern Handsender 9491 - RADEMACHER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DuoFern Handsender 9491 von der Marke RADEMACHER.
BEDIENUNGSANLEITUNG DuoFern Handsender 9491 RADEMACHER

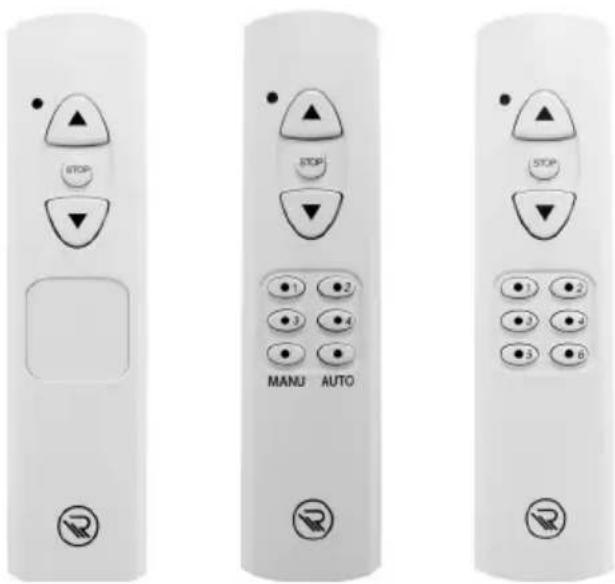

DuoFern Handsender Standard - Gebrauchsanleitung
Artikel-Nr.: 3248 03 61 (1-Kanal) / 3232 03 64 (4-Kanal) / 3248 03 66 (6-Kanal)
i Inhaltsverzeichnis
Diese Anleitung ....3
Gefahrensymbole....3
Verwendet Darstellungen und Symbole......4
Sicherheitshinweise 5
Bestimmungsgemäße Verwendung......6
Gesamtansicht / Bedientasten 7
Geräterückseite 8
Kurzbeschreibung des DuoFern Handsender Standard......9
Erstinbetriebnahme ....11
Anmelden von DuoFern Endgeräten (für Art.-Nr. 3232 03 64 / 3248 03 66)....12
Anmelden von DuoFern Endgeräten (für Art.-Nr. 3248 03 61)....14
Abmelden von DuoFern Endgeräten....16
Die Funktion „Aufräumen“ aktivieren....17
Endpunkteinstellung....18
Drehrichtungsumkehr 20
Manuelle Bedienung von Aktoren mit mehreren Kanälen 22
Steuerung von Jalousien bzw. Dimmern durch Tipp-Betrieb....23
Ein- und ausschalten des Tipp-Betriebs....23
Automatikfunktion ein-/ausschalten (für Art.-Nr. 3232 03 64)......24
Einstellungen löschen (Reset) 26
Technische Daten 27
Batteriewechsel 28
Vereinfachte EU-Konformitätserklärung ....30
i Diese Anleitung ...
DE
beschreibt Ihnen die Bedienung des DuoFern Handsender Standard.
- Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise.
◆ Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreichbar auf.
◆ Fügen Sie diese Anleitung bei Weitergabe des DuoFern Handsender Standard an Dritte bei.
Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.
Gefahrensymbole
In dieser Anleitung verwenden wir folgende Gefahrensymbole:
Gefahrenstelle / gefährliche Situation
i Verwendet Darstellungen und Symbole
DE
Darstellung Beschreibung
1.
Handlungsabläufe
2.
◆ Aufzählung
1) oder a) Liste
Nützliche
Informationen
Lesen Sie die zugehörige
Anleitung
i Sicherheitshinweise
DE
Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr.
◆Verwenden Sie niemals defekte oder beschädigte Geräte.
Prüfen Sie den DuoFern Handsender Standard auf Unversehrtheit. Wenden Sie sich bitte an unseren Kundendienst, falls Sie Schäden feststellen.
◆Kindern dürfen nicht mit dem DuoFern Handsender Standard spielen.
Verwenden Sie das DuoFern Funksystem und seine Komponenten nie zur Fernsteuerung von Geräten und Anlagen mit sicherheitstechnischen Anforderungen oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen.
i Bestimmungsgemäße Verwendung
DE
Verwenden Sie die DuoFern Handsender Standard nur zur Fernbedienung von Rollläden und elektrischen Verbrauchern (z.B. Beleuchtungen).
Einsatzbedingungen
Verwenden Sie den DuoFern Handsender Standard nur in trockenen Räumen.
Funkanlagen, die auf der gleichen Frequenz senden, können zu Empfangsstörungen führen.
Gefahren bei nicht bestimmungsgemäßer Verwendung
Die Verwendung des DuoFern Handsender Standard für einen anderen als den zuvor genannten Anwendungsbereich ist nicht zulässig.

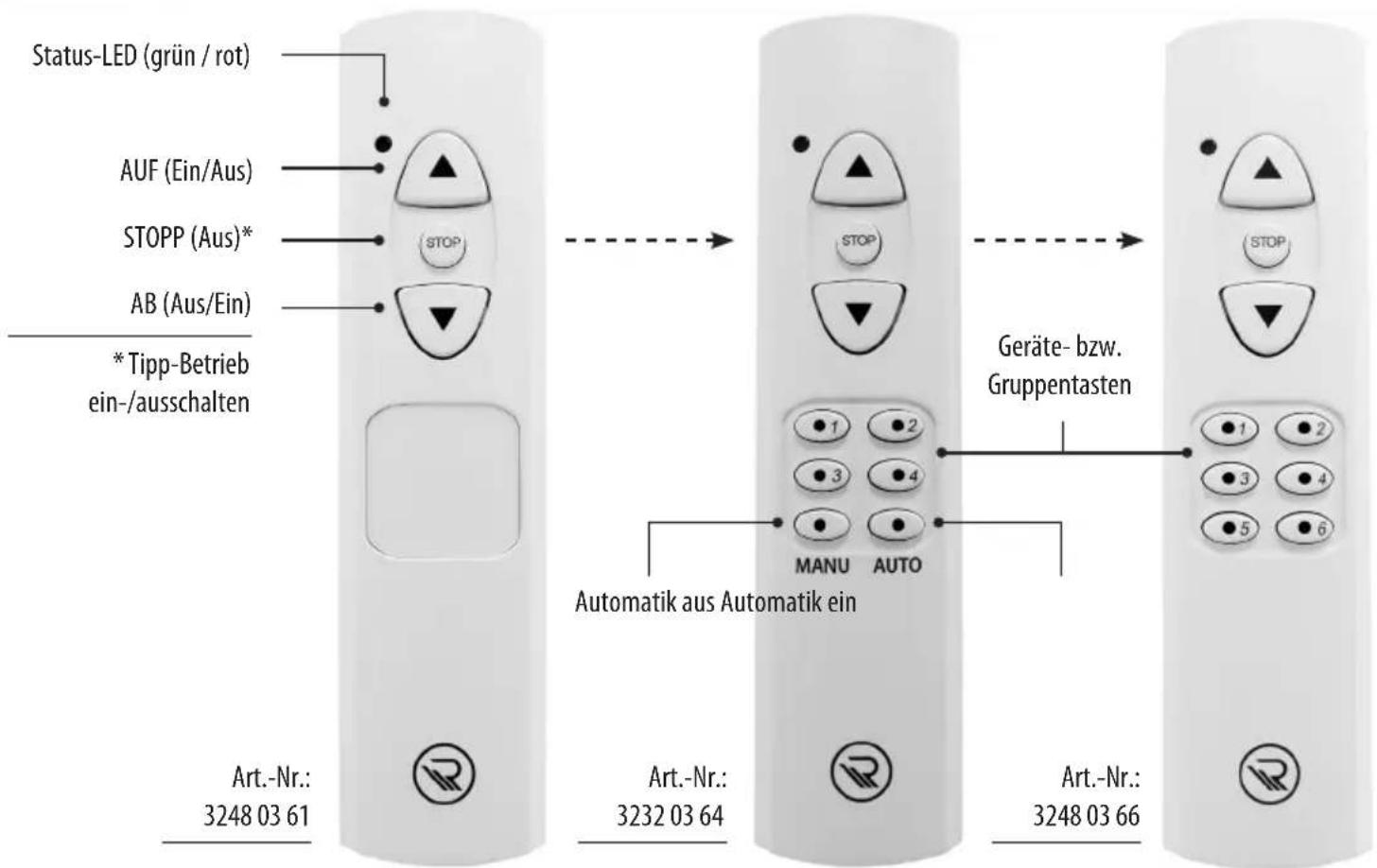

i Gesamtansicht / Bedientasten
DE

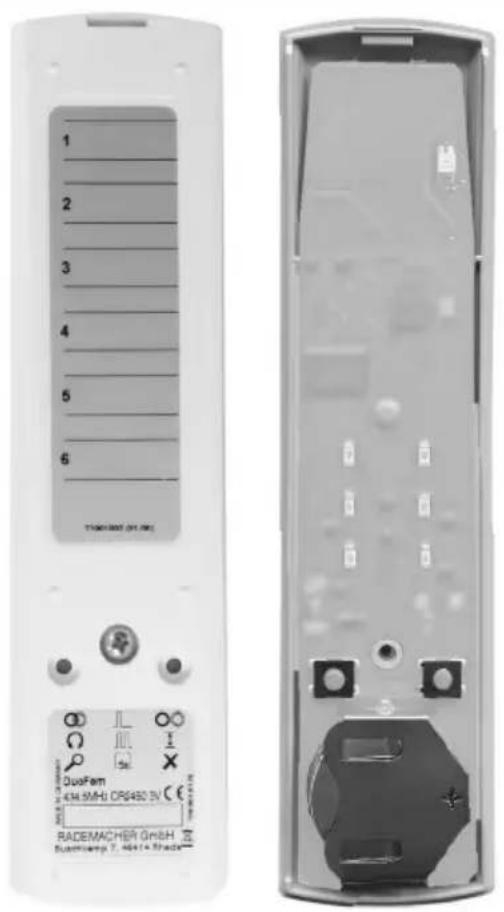

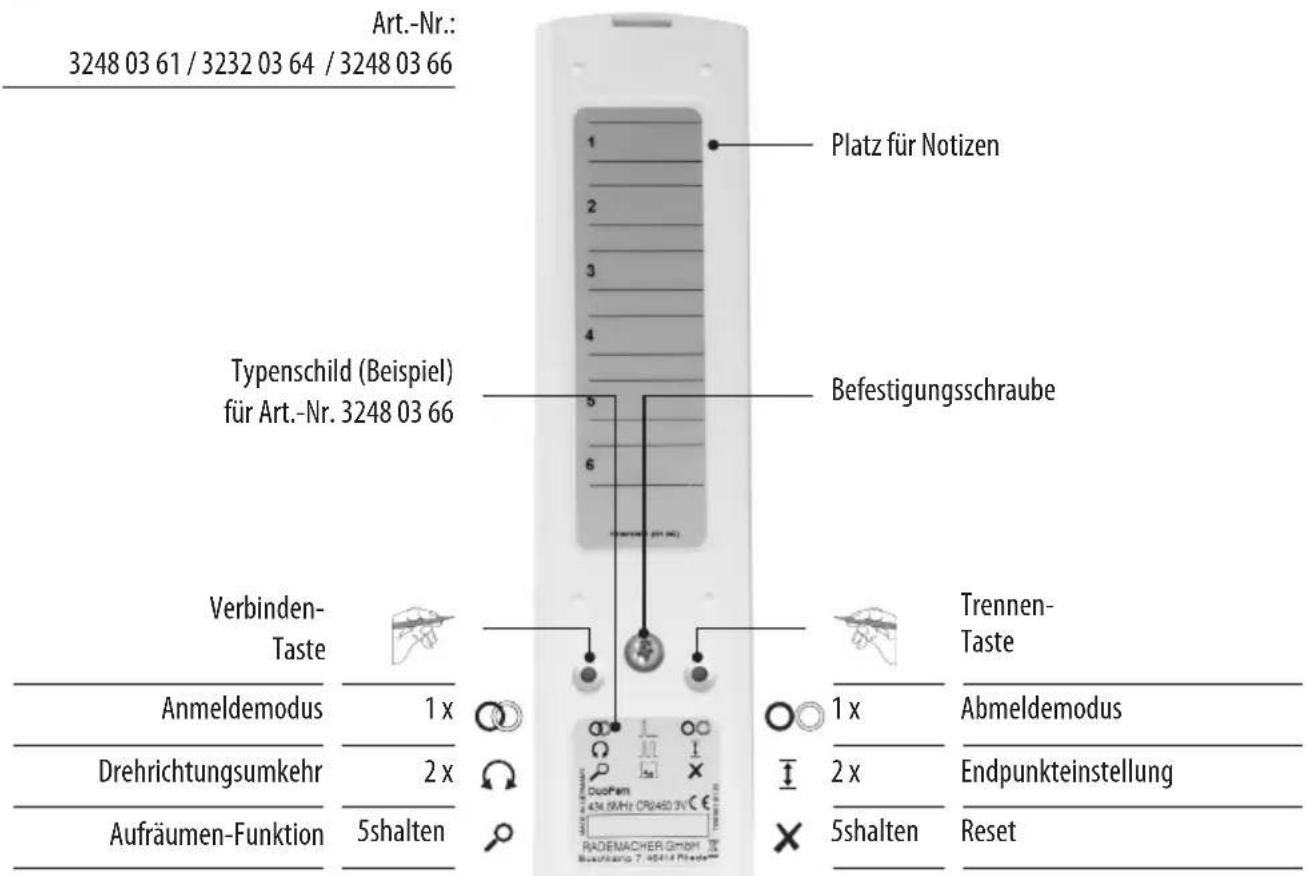

i Geräterückseite
DE
i Kurzbeschreibung des DuoFern Handsender Standard
DE
Mit dem DuoFern-Funksystem ist ein bi-direktionaler Datenaustausch zwischen den verschiedenen Teilnehmern eines Funknetzwerks möglich. Alle Schaltbefehle eines DuoFern Senders werden von den DuoFern Empfängern bestätigt.
Mit dem DuoFern Handsender Standard können Sie verschiedene DuoFern Geräte (z. B. RolloTron Comfort/Standard DuoFern oder Duo-Fern Aktoren für Beleuchtung) manuell fernbedienen.
Kommandotasten (AUF / STOPP / AB)
Mit Hilfe der drei Kommandotasten AUF (Ein/Aus)/STOPP (Aus)/AB (Aus/Ein) können Sie manuelle Schaltbefehle an die angemeldeten DuoFern Endgeräte senden, siehe Seite 22.
Kommandotasten (AUTO / MANU) (nur für Artikel-Nr. 3232 03 64)
Mit Hilfe der Kommandotasten AUTO und MANU kann die die Automatikfunktion der angemeldeten DuoFern Endgeräte aus- (MANU) oder eingeschaltet (AUTO) werden, siehe Seite 24 / 25.
Geräte- bzw. Gruppentasten (nur für Artikel-Nr. 3232 03 64 / 3248 03 66)
Die DuoFern Handsender 3232 03 64 und 3248 03 66 verfügen über 4 bzw. 6 Geräte- bzw.- Gruppentasten, die Sie beliebig mit DuoFern Endgeräten belegen können (siehe Seite 27). Auf diese Weise ist sowohl eine Einzel- als auch eine Gruppensteuerung verschiedener Geräte möglich (siehe Seite 13).
i Kurzbeschreibung des DuoFern Handsender Standard
DE
Verbinden-Taste
Mit Hilfe der Verbinden-Taste können Sie folgende Funktionen ausführen:
◆Anmeldemodus DuoFern Endgeräte am Handsender anmelden.
◆ Drehrichtungsumkehr Die Drehrichtung des Rohrmotors ändern bzw. Umschaltung zwischen der Geräte- und der Lichtfunktion.
◆ Aufräumen Die Verbindung vom Handsender zu nicht mehr vorhandenen Aktoren löschen.
Trennen-Taste
Mit Hilfe der Trennen-Taste können Sie folgenden Funktionen ausführen:
◆Abmeldemodus DuoFern Endgeräte vom Handsender abmelden.
◆ Endpunkteinstellung Die Endpunkte von elektronischen RADEMACHER-Rohrmotoren einstellen.
◆Reset Zurücksetzen auf die Werkseinstellungen.
Status-LED
Die zweifarbige Status-LED (rot/grün) zeigt an, ob alle DuoFern Endgeräte das Schaltsignal empfangen und bestätigt haben.
i Erstinbetriebnahme

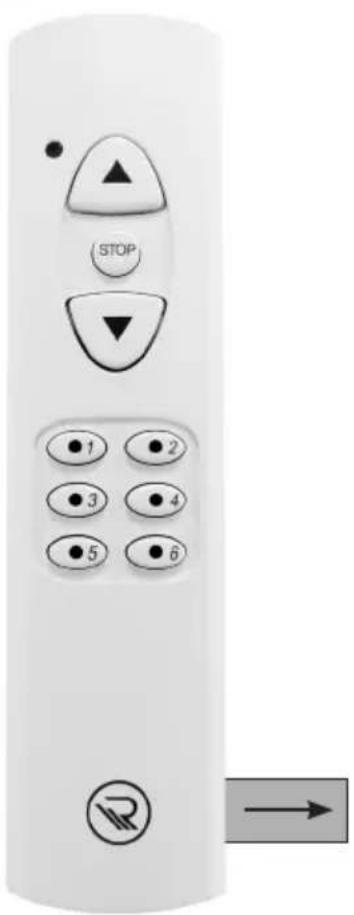

Die Batterie befindet ab Werk mit einer Trennfolie im Batteriefach.
Ziehen Sie die Trennfolie wie abgebildet mit etwas Kraft nach rechts heraus. Ein vorheriges Lösen der Schraube auf der Gehäuserückseite ist dazu nicht erforderlich.
Anmelden von DuoFern Endgeräten (für Art.-Nr. 3232 03 64 / 3248 03 66)
DE
Um ein DuoFern Endgerät mit dem DuoFern Handsender Standard bedienen zu können, muss dieser am jeweiligen DuoFern Endgerät angemeldet sein.
Verwenden Sie zum Drücken der Verbinden-Taste einen dünnen, nicht zu spitzen Gegenstand.
| 1. |  | Das gewünschte DuoFern Endgerät bzw. den DuoFern Aktor in den Anmeldemodus schalten.(s. entsprechende Bedienungsanleitung) | |
| 2. |  | 1 x  | Den DuoFern Handsender Standard in den Anmeldemodus schalten.Dazu die „Verbinden-Taste“ einmal kurz drücken. |
| 3. |  |  60 Sekunden | Die LEDs von allen Geräte- bzw.- Gruppentasten leuchten.◆ Eine vollständig belegte Gruppentaste leuchtet nicht.◆ Der Anmeldemodus bleibt 60 Sekunden aktiv. |

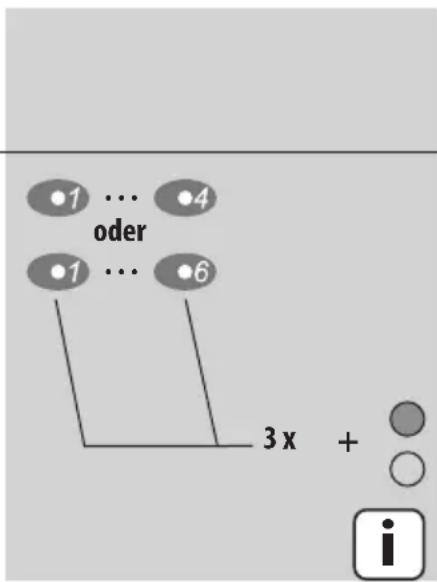

Anmelden von DuoFern Endgeräten (für Art.-Nr. 3232 03 64 / 3248 03 66)
DE
4.
Die gewünschte Gerätetaste drücken, mit der Sie das Gerät später anwählen möchten.
Beachten Sie die Status-LED
grün: Die Anmeldung war erfolgreich.
rot: Die Taste ist schon vollständig belegt.
5.
- ... 4.
Pkt. 1 bis 4 wiederholen, um das nächste Gerät bzw. den nächsten Aktor anzumelden.
Für Geräte mit mehreren Kanälen gilt:
◆Hat ein Gerät mehrere Kanäle (z. B. DuoFern Universalaktor), müssen Sie für jeden Kanal eine Gruppentaste auswählen.
Bei Geräten mit mehreren Kanälen wird automatisch zu Punkt 3 gesprungen, bis alle Kanäle abgearbeitet sind.
◆ Soll ein Kanal nicht belegt bzw. übersprungen werden, müssen Sie die Stopp-Taste drücken.
Mehrfache Anmeldung eines Geräts
Sie können ein Gerät auch mehrfach anmelden, um z.B. eine Einzelsteuerung und eine Gruppensteuerung zu realisieren:
◆RolloTron Standard DuoFern 1 auf Taste 1
◆RolloTron Standard DuoFern 2 auf Taste 2
◆RolloTron Standard DuoFern 3 auf Taste 3
◆RolloTron Standard DuoFern 1/2/3 auf Taste 4
Beachten Sie die maximal mögliche Anzahl von Geräten pro Taste (s. Seite 27).
Anmelden von DuoFern Endgeräten (für Art.-Nr. 3248 03 61)
Bei dem DuoFern Handsender Standard 3248 03 61 können keine Geräte oder Gruppentasten ausgewählt bzw. betätigt werden. Die angemeldeten Aktoren werden automatisch der einzigen vorhandenen Gruppe zugeordnet.
Beim Anmeldevorgang von DuoFern Aktoren mit mehreren Kanälen werden bei dem DuoFern Handsender Standard 3248 03 61 (1 Gruppe) grundsätzlich alle Kanäle in der Gruppe angemeldet.
Anmelden von DuoFern Endgeräten (für Art.-Nr. 3248 03 61)
DE
| 1. |  | Das gewünschte DuoFern Endgerät bzw. den Duo-Fern Aktor in den Anmeldemodus schalten.(s. entsprechende Bedienungsanleitung) | |
| 2. |  | 1 x  | Den DuoFern Handsender Standard in den Anmeldemodus schalten.Dazu die „Verbinden-Taste“ einmal kurz drücken. |
| 3. | Beachten Sie die Status-LEDgrün: Die Anmeldung war erfolgreich.rot: Die Taste ist schon vollständig belegt | ||
| 4. | Punkt 1. und 2. müssen für jeden Aktor wiederholt werden. |
Abmelden von DuoFern Endgeräten
DE
1.
2.
Das gewünschtes DuoFern Endgerät in den Abmeldemodus schalten.
(s. entsprechende Bedienungsanleitung)
Den DuoFern Handsender Standard in den Abmel- demodus schalten.
Dazu die „Trennen-Taste“ einmal kurz drücken.
3.
Bei erfolgreicher Abmeldung leuchtet die Status-LED grün.
Das DuoFern Endgerät wurde von allen Geräte- bzw. Gruppentasten abgemeldet.

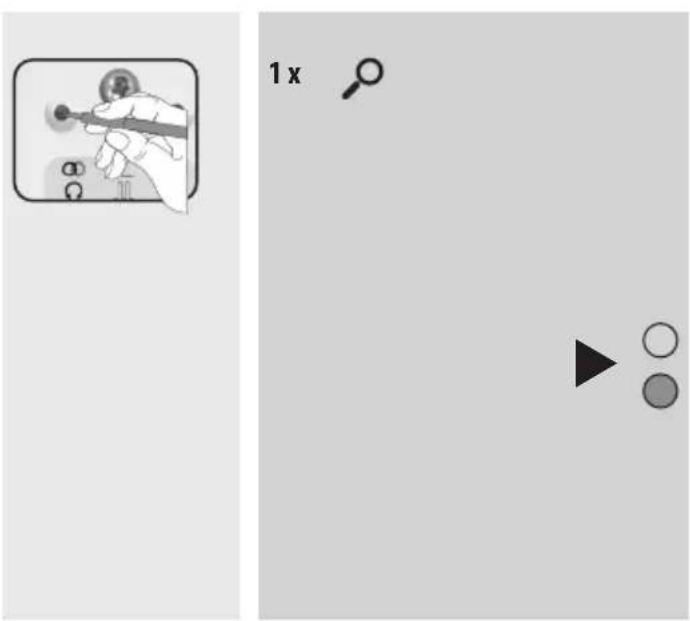

Die Funktion „Aufräumen“ aktivieren
Diese Funktion meldet alle angemeldeten DuoFern Endgeräte ab, die nicht mehr reagieren. Dies könnte z.B. bei einem defekten Gerät erforderlich sein, das nicht mehr, wie zuvor beschrieben, abzumelden ist.
1.
Die „Verbinden-Taste“ ca. 5 Sekunden gedrückt halten, bis die Status-LED rot blinkt.
Der DuoFern Handsender Standard sendet nun ein Kontrollsignal an alle angemeldeten DuoFern Endgeräte. Die Geräte, die das Signal nicht bestätigen, werden automatisch gelöscht.
Beachten Sie die Status-LED
rot blinkend: Der Aufräummodus ist noch aktiv.
grün: Das Aufräumen war erfolgreich.
↑
Endpunkteinstellung
DE
Mit Hilfe dieser Funktion können Sie bei elektronischen Rohrmotoren von Rademacher ab Baujahr 2000 nachträglich die Endpunkte einstellen bzw. korrigieren.
Bedingungen zur Endpunkteinstellung:
Die Endpunkteinstellung kann nur durchgeführt werden, wenn in der ausgewählten Gruppe nur ein Gerät (Aktor) angemeldet ist. Sind in der ausgewählten Gruppe mehr als ein Teilnehmer angemeldet, ist die Funktion gesperrt.
◆ Die Endpunkteinstellung ist bei DuoFern Funkrohrmotoren möglich.
Die Endpunkteinstellung ist bei elektronischen Rohrmotoren von RADEMACHER ab Baujahr 2000 möglich, die mit einem korrekt installiertem DuoFern Aktor gesteuert werden.
- Bei parallel geschalteten Rohrmotoren ist keine Endpunkteinstellung möglich.
◆ Die Funktion wird automatisch beendet, falls ca. 30 Sekunden lang keine Taste betätigt wird.
1.
Wählen Sie das gewünschte DuoFern Endgerät aus.
2.
Dazu muss die „Trennen-Taste“ innerhalb von einer Sekunde zweimal kurz hintereinander betätigt werden.
↓
Endpunkteinstellung
DE
| 3. |  | Bei erfolgreicher Aktivierung blinkt die Status-LED regelmäßig (ca. 2 x pro Sekunde) grün auf. |
| 4. |  | Den oberen Endpunkt einstellen.Halten Sie die Taste solange gedrückt, bis der gewünschte Endpunkt erreicht ist. |
| 4.1 |  | Taste loslassen, sobald der obere Endpunkt erreicht ist. |
| 5. |  | Den unteren Endpunkt einstellen. |
| 5.1 |  | Taste loslassen, sobald der untere Endpunkt erreicht ist. |
| 6. |  | Die Endpunkteinstellung beenden. |
Drehrichtungsumkehr
DE
Mit Hilfe dieser Funktion können Sie bei angeschlossenen Rohrmotoren nachträglich die Drehrichtung einstellen bzw. korrigieren.
Alternative Anwendung zur Drehrichtungsumkehr:
Umschaltung zwischen Licht- und Gerätefunktion
Bei Universalaktoren für Licht bzw. Geräte (z.B. DuoFern Universalaktor oder Steckdosenaktor) bewirkt die Drehrichtungsumkehr das Umschalten zwischen der Licht- und der Gerätefunktion.
Die Drehrichtungsumkehr bzw. die Umschaltung zwischen der Licht- und Gerätefunktion kann nur durchgeführt werden, wenn in der ausgewählten Gruppe nur ein Gerät (Aktor) angemeldet ist. Sind in der ausgewählten Gruppe mehr als ein Teilnehmer angemeldet, ist die Funktion gesperrt.
Nicht alle Geräte unterstützen die Funktion der Drehrichtungsumkehr bzw. die Umschaltung zwischen Licht- und Gerätefunktion. Prüfen Sie daher in der Bedienungsanleitung des jeweiligen Gerätes, ob die Funktion zur Verfügung steht.
Bei dem Handsender 3248 03 61 gilt folgendes:
Ist ein mehrkanaliger Aktor (z. B. DuoFern Universalaktor) angemeldet, wird die Drehrichtungsumkehr bzw. die Umschaltung zwischen der Licht- und Gerätefunktion immer auf beide Kanäle angewendet.
Drehrichtungsumkehr
DE
1.
Wählen Sie das gewünschte DuoFern Endgerät aus.
2.
2 x / Sekunde Aktivieren Sie die Funktion „Drehrichtungsumkehr“.
Dazu muss die „Verbinden-Taste“ innerhalb von einer Sekunde zweimal kurz hintereinander betätigt werden.
3.
Bei erfolgreicher Aktivierung quittiert der am Aktor angeschlossene Rohrmotor durch kurzes Anfahren.
Bei Universalaktoren schaltet sich das Licht-/Gerät zur Quittierung kurz ein bzw. aus.
der Aktor schaltet ab.
der Aktor schaltet ein.
So können Sie erkennen, ob die Licht- oder die Gerätefunktion aktiv ist:
Die Lichtfunktion ist aktiviert.
Die Gerätefunktion ist aktiviert.
Manuelle Bedienung von Aktoren mit mehreren Kanälen
DE
Beim Anmeldevorgang von Aktoren mit mehreren Kanälen werden bei dem DuoFern Handsender Standard 3248 03 61 (1 Gruppe) grundsätzlich alle Kanäle in der Gruppe angemeldet. Die Bedienung einzelner Kanäle ist daher bei diesen Handsendern nicht möglich.
1.
Die gewünschte Geräte- bzw. Gruppentaste drücken (soweit vorhanden).
2.
Rollladen öffnen oder Verbraucher ein-/ausschalten
3.
Rollladen anhalten oder Verbraucher ausschalten
4.
Rollladen schließen oder Verbraucher aus-/einschalten
Steuerung von Jalousien bzw. Dimmern durch Tipp-Betrieb
DE
Funktion:
Wird bei aktiviertem Tipp-Betrieb die AUF- bzw. AB-Taste kurz betätigt, wird ein Tipp-Befehl ausgesendet. Die Lamellen einer Jalousie lassen sich so komfortabel einstellen, da der Motor nur kurz anläuft.
- Bei Dimmern führt der Tipp-Betrieb um eine Erhöhung bzw. Reduzierung der Helligkeit um 10%.
Wird die Taste AUF- bzw. AB-Taste lange betätigt (>1/2 Sekunde) werden die normalen AUF- oder AB-Befehle ausgesendet. Soweit vorhanden, kann für jede Gruppe der Tipp-Betrieb separat ein- und ausgeschaltet werden.
Ein- und ausschalten des Tipp-Betriebs
1.
Die gewünschte Gruppe mit der entsprechenden Gruppentaste auswählen.
2.
Die STOPP-Taste ca. 10 Sekunden lang gedrückt halten.
Beachten Sie die Tasten-LED und die Status-LED:
Die LED der ausgewählten Gruppentaste blinkt dreimal und die Status-LED leuchtet:
grün (Tipp-Betrieb wurde eingeschaltet). rot (Tipp-Betrieb wurde ausgeschaltet).
Aktoren, die den Tipp-Betrieb nicht unterstützen, ignorieren die Tipp-Befehle.
Automatikfunktion ein- / ausschalten (für Art.-Nr. 3232 03 64)
DE
Mit dem DuoFern Handsender 4-Kanal Auto/Manu können Sie zusätzlich die Automatikfunktion der angemeldeten DuoFern Endgeräte ein- bzw. ausschalten. Ist in den DuoFern Endgeräten die Automatikfunktion ausgeschaltet, werden nur noch manuelle Kommandos ausgeführt. Die Endgeräte reagieren z.B. nicht mehr auf automatische Zeit- oder Beschattungsbefehle.
Die Windautomatik bleibt auch bei abgeschalteter Automatikfunktion aktiv.
Windbefehle sind Sicherheitsbefehle und DuoFern Endgeräte reagieren auch bei abgeschaltetem Automatikbetrieb auf Windbefehle (sofern die Windautomatik der Endgeräte aktiviert ist).
Automatikfunktion ein- / ausschalten (für Art.-Nr. 3232 03 64)
DE
1.
2.
1 x (> 0.5 Sekunden)
1 x (> 0.5 Sekunden)
Die gewünschte Gruppe mit der entsprechenden Gruppentaste auswählen.
Die AUTO-Taste > 0,5 Sekunden drücken, um bei allen Geräten der aktiven Gruppe die Automatikfunktion einzuschalten. oderoder
Die MANU-Taste > 0,5 Sekunden drücken, um bei allen Geräten der aktiven Gruppe die Automatikfunktion auszuschalten.
Beachten Sie die LEDs
Die LEDs der Gruppen-/Gerätetasten und der Auto/Manu-Tasten leuchten einige Sekunden lang grün.
Die Status LED leuchtet kurz rot und bei erhaltener Bestätigung für einige Sekunden grün.
Einstellungen löschen (Reset)
DE
1.
Die „Trennen-Taste“ ca. 5 Sekunden gedrückt halten, bis die Status-LED rot blinkt.
Die Status-LED blinkt rot.
2.
Die „Trennen-Taste“ loslassen, sobald die Status-LED dauerhaft rot leuchtet.
Alle Einstellungen im DuoFern Handsender Standard sind gelöscht.
i Technische Daten
DE
Sendefrequenz: 434,5 MHz
Sendeleistung: max. 10 mW
Reichweite:
- Freifeld: ca. 100 m
- Im Gebäude: ca. 30 m (Abhängig von der Bausubstanz)
Versorgungsspannung: 3 V
Batterie-Typ: CR2450
- Lebensdauer 1: ca. 2 Jahre, bei 5 Betätigungen pro Tag
- Lebensdauer 2: ca. 5 Jahre, Stand-by
Max. Anzahl Gruppen:
- Art.-Nr. 3248 03 61: 1 (48 Geräte)
- Art.-Nr. 3232 03 64: 4 (max. 8 Geräte pro Gruppe)
- Art.-Nr. 3248 03 66: 6 (max. 8 Geräte pro Gruppe)
Max. Anzahl Geräte:
- Art.-Nr. 3248 03 61/3248 03 66: 48
- Art.-Nr. 3232 03 64: 32
Zulässige Umgebungstemperatur: +5 °C bis +40 °C
Abmessungen (L x B x H): 140 x 43 x 18 mm
Gewicht: 70 g
Bei Geräten, die eine oder mehrere Knopf-/Knopfzellenbatterien enthalten, müssen folgende Sicherheitshinweise beachtet werden:
Wenn die Knopfzellenbatterie verschluckt wird, kann sie innerhalb von nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tod führen.
Das Auswechseln von Batterien darf nicht von Kindern vorgenommen werden.
◆Batterie nicht verschlucken, Verätzungsgefahr.
Bewahren Sie neue und gebrauchte Batterien außerhalb der Reichweite von Kindern auf. Wenn sich das Batteriefach nicht sicher schließen lässt, verwenden Sie das Produkt nicht mehr und halten Sie es von Kindern fern. Wenn Sie glauben, dass Batterien verschluckt oder in ein Körperteil eingedrungen sein könnten, suchen Sie sofort einen Arzt auf.
Brand- und Explosionsgefahr
Es besteht eine Brand- oder Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. Des Weiteren kann das Auswechseln einer Batterie durch einen falschen Typ eine Schutzvorrichtung außer Kraft setzen.
Das Wegwerfen einer Batterie ins Feuer oder in einen heißen Ofen, oder mechanisches Zerkleinern oder Zerschneiden einer Batterie, kann zu einer Explosion führen.
i Batteriewechsel
DE
Bei fast leerer Batterie blinkt die Status-LED rot, wenn Sie den DuoFern Handsender Standard bedienen.
- Das Batteriefach befindet sich auf der Rückseite des DuoFern Handsender Standards.
- Die Gehäuserückseite mit einem Schraubendreher lösen und vorsichtig nach oben anheben.
- Die Batterie seitlich herausschieben.
Achten Sie beim Einsetzen der Batterie auf die richtige Polarität. Der Plus-Pol (+) der Batterie muss oben liegen.
i Vereinfachte EU-Konformitätserklärung
DE
Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der DuoFern Handsender Standard der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
www.rademacher.de/ce
Garantiebedingungen
Informationen zu Garantiebedingungen unserer Produkte finden Sie auf unserer Homepage.
Entsorgung
Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyclern Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. Diese
können das Produkt einem umweltgerechten Recycling zuführen.
i
DE
RADEMACHER
Geräte-Elektronik GmbH
Buschkamp 7 (Deutschland)
46414 Rhede
- DuoFern Handsender Standard - Gebrauchsanleitung
- i Inhaltsverzeichnis
- i Diese Anleitung ...
- Gefahrensymbole
- i Verwendet Darstellungen und Symbole
- Darstellung Beschreibung
- i Sicherheitshinweise
- Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr.
- i Bestimmungsgemäße Verwendung
- Einsatzbedingungen
- Gefahren bei nicht bestimmungsgemäßer Verwendung
- i Gesamtansicht / Bedientasten
- i Geräterückseite
- i Kurzbeschreibung des DuoFern Handsender Standard
- Kommandotasten (AUF / STOPP / AB)
- Kommandotasten (AUTO / MANU) (nur für Artikel-Nr. 3232 03 64)
- Geräte- bzw. Gruppentasten (nur für Artikel-Nr. 3232 03 64 / 3248 03 66)
- Verbinden-Taste
- Trennen-Taste
- Status-LED
- i Erstinbetriebnahme
- Anmelden von DuoFern Endgeräten (für Art.-Nr. 3232 03 64 / 3248 03 66)
- Für Geräte mit mehreren Kanälen gilt:
- Mehrfache Anmeldung eines Geräts
- Anmelden von DuoFern Endgeräten (für Art.-Nr. 3248 03 61)
- Abmelden von DuoFern Endgeräten
- Die Funktion „Aufräumen“ aktivieren
- ↑
- Endpunkteinstellung
- DE
- Bedingungen zur Endpunkteinstellung:
- 1.
- 2.
- ↓
- Drehrichtungsumkehr
- Alternative Anwendung zur Drehrichtungsumkehr:
- Umschaltung zwischen Licht- und Gerätefunktion
- Bei dem Handsender 3248 03 61 gilt folgendes:
- Manuelle Bedienung von Aktoren mit mehreren Kanälen
- Steuerung von Jalousien bzw. Dimmern durch Tipp-Betrieb
- Funktion:
- Ein- und ausschalten des Tipp-Betriebs
- Automatikfunktion ein- / ausschalten (für Art.-Nr. 3232 03 64)
- Die Windautomatik bleibt auch bei abgeschalteter Automatikfunktion aktiv.
- Beachten Sie die LEDs
- Einstellungen löschen (Reset)
- i Technische Daten
- Wenn die Knopfzellenbatterie verschluckt wird, kann sie innerhalb von nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tod führen.
- Brand- und Explosionsgefahr
- i Batteriewechsel
- i Vereinfachte EU-Konformitätserklärung
- Garantiebedingungen
- Entsorgung
Marke : RADEMACHER
Modell : DuoFern Handsender 9491
Kategorie : Fernbedienung
