GR-RM01-UMI - Temperaturregler Krone - Kostenlose Bedienungsanleitung

Produkttyp	Redundanzmodul für Klimaanlagen
Marke	Krone
Modell	GR-RM01-UMI
Spannungsversorgung	230 V / 1 Ph / 50 Hz
Schutzart	IP50 (Gehäuse)
Fühlertyp	NTC
Alarmtemperatur (einstellbar)	Bis 29,0 °C (Beispiel)
Rücksetztemperatur (einstellbar)	Bis 28,0 °C (Beispiel)
Zeitintervall Lastumschaltung	Einstellbar, z.B. 12 h
Anzahl unterstützter Anlagen	2 (System 1 und System 2)
Potentialfreier Kontakt	Ja, für Störungsmeldung
Abmessungen (ca.)	200 x 150 x 60 mm
Gewicht (ca.)	0,5 kg
Betriebstemperaturbereich	0 °C bis +50 °C
Lagertemperaturbereich	-10 °C bis +60 °C
Maximale Kabelquerschnitte	1,5 mm²
Passwort Ebene 1	33659
Passwort Ebene 2	40412
Reinigung	Mit trockenem Tuch reinigen, keine Flüssigkeiten
Entsorgung	Nicht über Hausmüll, an autorisierte Recyclingstelle
Anschlussmöglichkeiten	Kaltwassersätze, Wandgeräte, Innengeräte (GREE)

Häufig gestellte Fragen - GR-RM01-UMI Krone

Welche Funktion hat das Redundanzmodul GR-RM01-UMI?

Das Modul überwacht die Temperatur und schaltet bei Überschreitung der Alarmtemperatur beide angeschlossenen Systeme ein. Bei Ausfall eines Systems wird das zweite automatisch zugeschaltet und ein potentialfreier Kontakt geschlossen.

Welche Spannungsversorgung benötigt das Modul?

Das Redundanzmodul benötigt eine Zuleitung mit 230 V / 1 Ph / 50 Hz.

Wie stelle ich die Alarmtemperatur ein?

Drücken Sie die SET-Taste, geben Sie das Passwort 33659 (Ebene 1) ein und bestätigen Sie mit OK. Anschließend können Sie die maximale Alarmtemperatur und die Rücksetztemperatur eingeben.

Kann der Fühler verlängert werden?

Ja, das Fühlerkabel kann verlängert werden. Es hat zwei Adern und sollte mit 1,5 mm² Querschnitt ausgeführt werden.

Was ist bei der Installation zu beachten?

Das Modul ist nicht für die Außenaufstellung geeignet. Es muss vor Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden. Alle Kabelverbindungen müssen fachgerecht erfolgen.

Was bedeutet die LED 'Störung Anlage 1/2'?

Die LED leuchtet, wenn eine Störung des entsprechenden Systems erkannt wurde. Der potentialfreie Kontakt wird dann geschlossen und das andere System übernimmt.

Wie oft schaltet das Modul die Systeme um?

Das Zeitintervall für die Lastumschaltung (Betriebsstundenausgleich) kann in den Parametern eingestellt werden, standardmäßig z.B. 12 Stunden.

Kann ich eine Kabel-Fernbedienung anschließen?

Bei Anschluss an Kaltwassersätze oder bestimmte Innengeräte ist keine Kabel-Fernbedienung erforderlich oder darf nicht angeschlossen werden (siehe Anleitung). Bei GREE Innengeräten muss eine Fernbedienung angeschlossen werden.

Wie reinige ich das Modul?

Verwenden Sie ein trockenes, weiches Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden, da diese in das Gehäuse eindringen könnten.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung ist auf der Website notice-facile.com als PDF verfügbar. Sie können sie dort kostenlos herunterladen.

BEDIENUNGSANLEITUNG GR-RM01-UMI Krone

GR-RM01-UMI GR-RM01-Wasser

Redundanzschaltung

für - 1:1 Wand-Inverter „EVO“

• 1:1 U-Match
• RWL-Kaltwassersätze
• Kaltwassergeräte mit Regler RT-02-EC

CE

Bi e lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten!

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.

INHALT

Kurzbeschreibung 2

Verbindung mit Kaltwassersatz KRONE RWL 50-80 DC....4

Verbindung mit Kaltwassersatz KRONE RWL 130-180 DC....5

Verbindung mit Kaltwassersatz KRONE RWL 220-260 DC....6

Verbindung mit Wandgeräten GREE GWH-Y EVO 7

Verbindung mit Innengeräten GREE 1:1 U-MATCH GUD 8

Verbindung mit Kaltwassergeräten mit RT-02-EC Regler....11

Parametereinstellungen....13

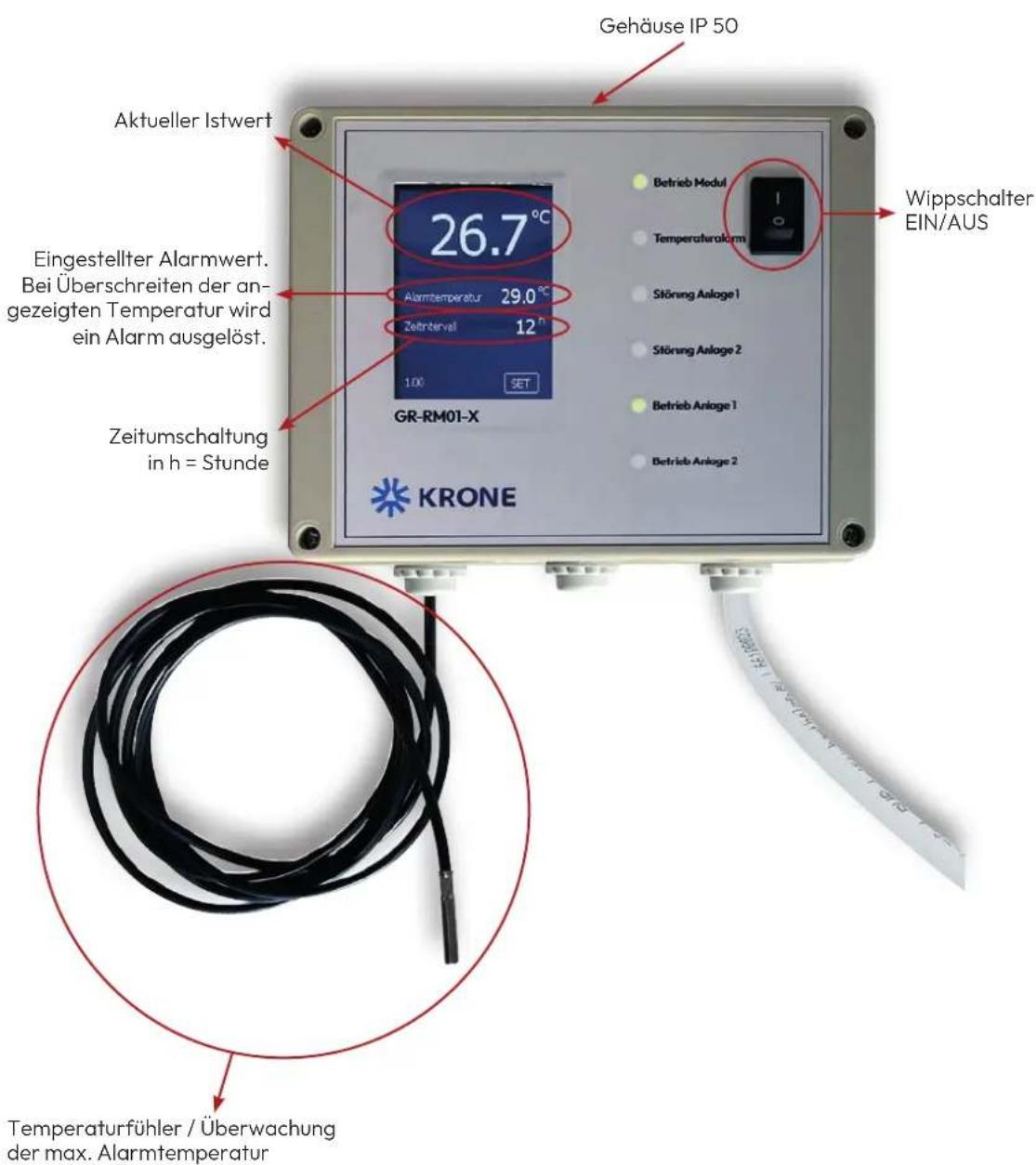

KURZBESCHREIBUNG

Das Redundanzmodul übernimmt die Temperaturüberwachung und schaltet bei Überschreitung der eingestellten Alarmtemperatur beide Anlagen ein.

Sollte ein System durch eine Störung ausfallen, wird das zweite System zugeschaltet und ein potentialfreier Kontakt geschlossen.

Eine zeitabhängige Lastumschaltung für den Betriebsstundenausgleich ist ebenfalls integriert.

Bei einer Zeitumschaltung sind für ca. 2 Minuten beide Systeme gleichzeitig eingeschaltet.

Das Redundanzmodul ist nicht für die Außenaustellung geeignet!

Zwischen den Kaltwassersätzen und dem Redundanzmodul werden je System zwei zweidrige Kabel (1,5 mm²) benötigt (1 x für die Störmeldung und 1 x für

die Schaltung der Kaltwassersätze). Das Fühlerkabel kann verlängert werden und hat ebenfalls zwei Adern. Das Redundanzmodul benötigt eine Zuleitung mit 230 V/1 Ph / 50 Hz.

Zwischen den Kaltwassersätzen und dem Redundanzmodul werden je System zwei zweidrige Kabel (1,5 mm²) benötigt (1 x für die Störmeldung und 1 x für die

Schaltung der Kaltwassersätze)). Das Fühlerkabel kann verlängert werden und hat ebenfalls zwei Adern. Das Redundanzmodul benötigt eine Zuleitung mit 230 V / 1 Ph / 50 Hz.

Zwischen den Kaltwassersätzen und dem Redundanzmodul werden je System zwei zweiadrige Kabel (1,5 mm²) benötigt (1 x für die Störemeldung und 1 x für die

Schaltung der Kaltwassersätze). Das Fühlerkabel kann verlängert werden und hat ebenfalls zwei Adern. Das Redundanzmodul benötigt eine Zuleitung mit 230 V/1 Ph / 50 Hz.

Kabelverlegung

Zwischen den Innengeräten und dem Redundanzmodul werden je Innengerät zwei zweiadrige Kabel benötigt (2 x 1,5 mm² für die Störmeldung und 1 x 1,5 mm² für die Schaltung der Innengeräte). Das Fühlerkabel kann verlängert werden und hat ebenfalls zwei Adern. Eine Kabel-Fernbedienung kann/darf nicht angeschlossen werden. Das Redundanzmodul benötigt eine Zuleitung mit 230 V/1 Ph / 50 Hz.

Kabelverlegung

Zwischen den Innengeräten und dem Redundanzmodul werden je Innengerät zwei zweiadrige Kabel (1,5 mm²) benötigt (1 x für die Störmeldung und 1 x für die Schaltung der Innengeräte). Das Fühlerkabel kann verlängert werden und hat ebenfalls zwei Adern. Eine Kabel-Fernbedienung muss angeschlossen werden.

Verbindung von Innengerät und Gateway

Gateway ME30-42/E1

1 Anschluss für Kommunikationskabel und Stromversorgung
2 Klemme Force OFF Eingangssignal
3 Klemme ON/OFF Eingangssignal
4 Klemme Mode DRY Eingangssignal
5 Reservierter Klemmenblock
6 DIP-Schalter S2
7 DIP-Schalter S1
8 Klemme ON/OFF Ausgangssignal
9 Klemme Störung Ausgangssignal
10 Klemme Mode DRY Ausgangssignal
11 Klemme Cold Plasma Ausgangssignal
12 Klemme Ventilation Ausgangssignal

Kabelverlegung

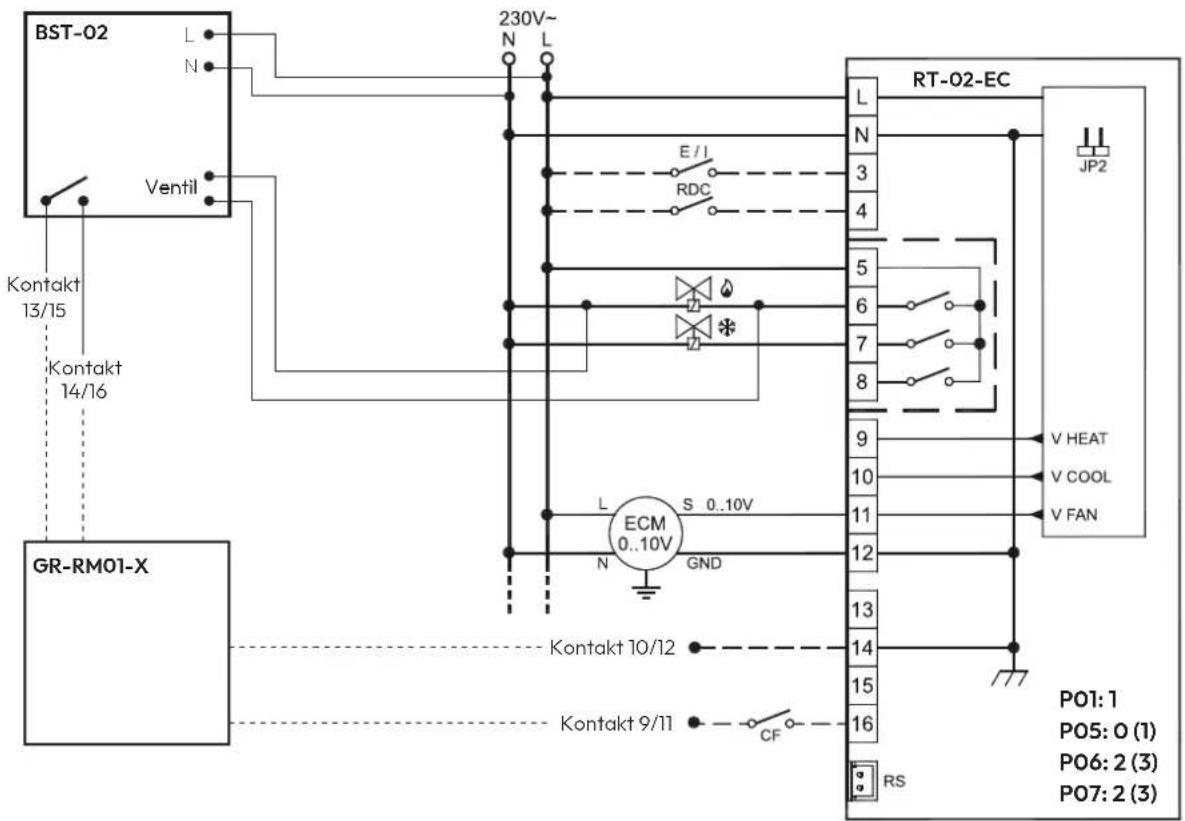

Zwischen den Innengeräten und dem Redundanzmodul werden je Innengerät zwei zweiadrige Kabel benötigt (2 x 1,5 mm² für die Störmeldung und 2 x 1,5 mm² für die Schaltung der Thermostate). Das Fühlerkabel kann verlängert werden und hat ebenfalls zwei Adern. Eine Kabel-Fernbedienung kann/darf nicht angeschlossen werden. Das Redundanzmodul benötigt eine Zuleitung mit 230 V/1 Ph / 50 Hz.

PARAMETER ÄNDERN

Die Parametrierebene wird durch gleichzeitiges Drücken der Tasten „„ und „„ für einige Sekunden erreicht, nun wird im Display „COn“ für Konfiguration angezeigt.

Durch Drücken der Taste „♣„ kommen Sie in die Zusatzliste. Durch Drücken der Taste „✉„ können die verschiedenen Parameter, von C01 bis C25 eingestellt werden. Die Anzeige „End“, erscheint am Ende der Parameterliste. Durch Drücken der Taste „✉„ werden diese gespeichert. Anschließend wechselt der Thermostat in den normalen Betrieb.

Durch Drücken der Taste „∅„ kann jederzeit die Parametrierebene ohne zu speichern verlassen werden. Um die verschiedenen Parameter anzuzeigen, drücken Sie die Taste „♣“, oder „▲“, oder „▼„. Benutzen Sie die Editiertasten „▲“, oder „▼“, um den angezeigten Wert zu verändern.

Die Paratetrierebene besteht aus zwei Listen mit Parametern:

• Hauptliste von P01 bis P25 (Tabelle 1)
• Zusatzliste von C01 bis C23 (Tabelle 2)

Die Zusatzliste C01 - C23 ermöglicht spezielle Einstellungen zum Regelverhalten.

Die Anzeige von „COn“ symbolisiert den Anfang der Liste und „End“ das Ende der Liste, durch Drücken der Taste „♦„ ermöglicht den Wechsel in die Zusatzliste.

Parameter C19 Klemme 16

Logik 16: Funktion „ON/OFF Thermostat“, invers (Kontakt geschlossen = Thermostat EIN).

Ebene 1 Alarmtemperatur / Rese emperatur / Zeitintervall

Durch Drücken der Anzeige „SET“ gelangen Sie in die Parametereinstellungen.

Bi e geben Sie das Passwort (33659) für die Ebene 1 ein und bestätigen dieses durch „OK“.

Bi e geben Sie die max. Alarmtemperatur ein und bestätigen diese durch „OK“.

Bi e geben Sie die Rese emperatur ein und be- stätigen diese durch „OK“. Bei Unterschreitung der eingestellten Temperatur wird der Tempera-larm zurückgesetzt.

Bi e geben Sie einen Zeitintervall ein und bestätigen diesen durch „OK“. h = Stunde Es handelt sich um eine zeitabhängige Lastumschaltung für den Betriebsstundenausgleich der Anlagen.

PARAMETEREINSTELLUNGEN

Ebene 2 Fühlerabgleich „NTC Justierung“

Durch Drücken der Anzeige „SET“ gelangen Sie in die Parametereinstellungen.

Bi e geben Sie das Passwort (40412) für die Ebene 2 ein und bestätigen dieses durch „OK“

Bi e geben Sie die gewünschte Fühlerkorrektur ein und bestätigen diese durch „OK“. Der Wert kann um - 1,9°C / +1,9°C angepasst werden.
