Produkttyp	Näherungssensor
Marke	IFM
Modell	AC2636
Abmessungen (B x H x T)	50 mm x 30 mm x 20 mm
Gewicht	50 g
Gehäusematerial	Kunststoff (PBT)
Schutzart	IP67
Versorgungsspannung	10…30 V DC
Stromaufnahme	< 15 mA
Schaltausgang	PNP, Schließer
Schaltfrequenz	500 Hz
Erfassungsbereich	10 mm (nicht bündig)
Anzeige	LED gelb (Schaltzustand)
Anschluss	M12-Stecker, 4-polig
Umgebungstemperatur	-25…70 °C
Funktionen	Berührungslose Erfassung von Metallobjekten
Reinigung und Wartung	Gehäuse mit trockenem Tuch reinigen; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Gerät nur von Fachpersonal installieren; Spannung vor Arbeiten abschalten
Ersatzteile & Reparatur	Ersatzteile nur über IFM-Vertrieb; Gerät ist nicht reparierbar
Zulassungen	CE, cULus
Herstellerinformationen	IFM Electronic GmbH, Deutschland

Häufig gestellte Fragen - AC2636 IFM

Welche Spannungsversorgung benötigt der Sensor AC2636?

Der Sensor benötigt eine Gleichspannung von 10 bis 30 V DC. Achten Sie auf die korrekte Polarität.

Wie weit erfasst der AC2636 Objekte?

Der Erfassungsbereich beträgt maximal 10 mm bei nicht bündigem Einbau. Bei bündigem Einbau verringert sich der Bereich.

Welche Ausgangsart hat der Sensor?

Der Sensor hat einen PNP-Schaltausgang, der bei Objekterkennung schaltet (Schließer).

Kann der Sensor in feuchten Umgebungen eingesetzt werden?

Ja, der AC2636 hat die Schutzart IP67 und ist somit gegen zeitweiliges Untertauchen geschützt.

Wie wird der Sensor angeschlossen?

Der Anschluss erfolgt über einen M12-Stecker, 4-polig. Belegung: 1 = Braun (V+), 2 = Weiß (n.c.), 3 = Blau (V-), 4 = Schwarz (Ausgang).

Welche LED-Anzeige hat der Sensor?

Eine gelbe LED leuchtet, wenn der Ausgang geschaltet ist (Objekt erfasst).

Ist der Sensor kurzschlussfest?

Ja, der Ausgang ist kurzschlussfest und gegen Verpolung geschützt.

Kann der AC2636 auch nichtmetallische Objekte erkennen?

Nein, der induktive Näherungssensor erfasst nur metallische Objekte.

Wie reinige ich den Sensor?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Hochdruckreiniger.

Was tun bei Fehlfunktion?

Überprüfen Sie die Spannungsversorgung und Anschlüsse. Falls der Sensor nicht reagiert, wenden Sie sich an den IFM-Kundendienst. Ein Austausch ist erforderlich.

BEDIENUNGSANLEITUNG AC2636 IFM

1 Bestimmungsgemäße Verwendung

Die Geräte sind für den Einsatz als Feldmodule in der Automatisierungstechnik konzipiert.

Nichtbeachten der Hinweise, Verwendung außerhalb der bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung können die Sicherheit von Menschen und Anlagen beeinträchtigen.

2 Verwendete Symbole

▶ Handlungsanweisung

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

3 Montage

Anlage während der Montage spannungsfrei schalten.

Zur Montage eine plane Montagefläche wählen.

Das Modul muss mit der gesamten Bodenfläche auf der Montagefläche aufliegen.

Modul auf der Montagefläche mit 2 Montageschrauben und Unterlegscheiben Größe M3 befestigen.

4 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Anlage spannungsfrei schalten und Gerät anschließen.

Empfohlene Anzugsdrehmomente:

▶ M12-Profibusanschluss: 0,6 Nm.

▶ M12-Buchsen: 0,6 Nm

▶ M8-Anschlüsse: 0,4 Nm

4.1 Pinbelegung

Pinbelegung der Module → siehe Geräteaufdruck.

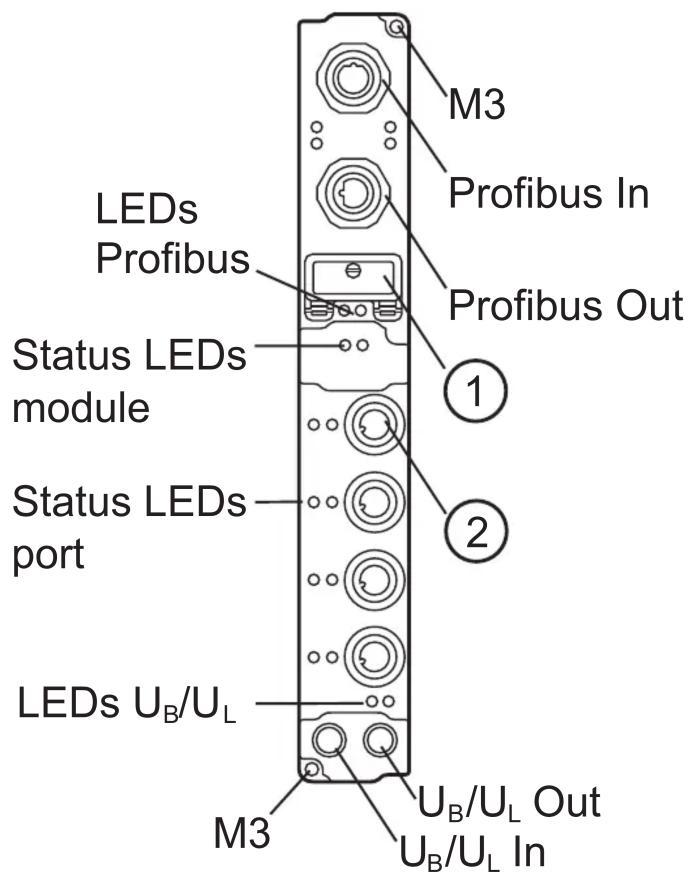

5 Bedien- und Anzeigeelemente

1: Dip-Schalter zur Einstellung der Profi bus-Adresse
2: Sensor Eingänge / Ausgänge

6 Technische Daten

Ausführliche Handbücher, technische Daten und weitere Informationen unter www.ifm.com.
