QC-808SE - Drohne Maginon - Kostenlose Bedienungsanleitung

Produkttyp	Quadrocopter mit Kamera (WiFi Drohne)
Modell	QC-808SE WiFi
Marke	Maginon
Abmessungen (aufgeklappt)	ca. 295 x 287 x 50 mm
Abmessungen (zusammengeklappt)	ca. 145 x 92 x 50 mm
Gewicht (inkl. Akku und Rotoren)	ca. 155 g
Maximales Abfluggewicht	ca. 160 g
Akku	3,7 V, 1200 mAh Lithium-Polymer
Flugzeit	ca. 9–11 Minuten pro Akku
Ladezeit	ca. 120 Minuten
Fernbedienung	3x LR6 (AA) Batterien (nicht wiederaufladbar)
Reichweite Fernbedienung	ca. 30–40 Meter
WiFi-Reichweite	ca. 30 Meter (ohne Hindernisse)
Kameraauflösung (Foto und Video)	1280 x 720p (25 fps, ohne Ton auf Speicherkarte)
Speichermedium	microSD/SDHC bis 32 GB (optional)
Geschwindigkeitsmodi	Anfänger, Normal, Fortgeschritten (über Taste 10)
Besondere Funktionen	Headless-Modus, One-Key-Return, 3D-Flips, Notstopp, App-Steuerung
Betriebstemperatur	10 °C – 35 °C
EU-Konformität	Richtlinie 2014/53/EU, Klasse C0
Ersatzteile und Zubehör	Erhältlich unter shop.maginon.com (z.B. Akkus, Rotorblätter)

Häufig gestellte Fragen - QC-808SE Maginon

Wie verbinde ich die Drohne mit der App?

Laden Sie die App MAGINON Air aus dem App Store oder Google Play Store herunter. Schalten Sie die Drohne ein und verbinden Sie Ihr Smartphone mit dem WLAN-Netzwerk der Drohne (SSID: „QC-808-XXXX“). Das Standard-Passwort lautet 12345678. Ändern Sie das Passwort aus Sicherheitsgründen in der App unter Optionen > WiFi-Password. Öffnen Sie dann die App und tippen Sie auf Start, um das Livebild zu sehen.

Wie kann ich die Geschwindigkeit der Drohne einstellen?

Drücken Sie die Taste Geschwindigkeitsmodus (10) an der Fernbedienung. Ein Signalton = Anfänger, zwei Signaltöne = Normal, drei Signaltöne = Fortgeschritten. Ein weiteres Drücken wechselt zurück zum Anfängermodus. Sie können die Geschwindigkeit auch in der App unter dem Icon Drohnengeschwindigkeit (30%, 60%, 100%) anpassen.

Was ist der Headless-Modus?

Im Headless-Modus fliegt die Drohne immer in die Richtung, die Sie mit dem rechten Steuerknüppel lenken, unabhängig von ihrer Ausrichtung. Aktivieren Sie ihn durch Drücken der Taste Headless-Modus (23) an der Fernbedienung. Drei schnelle Signaltöne und blinkende LEDs bestätigen die Aktivierung. Zum Deaktivieren drücken Sie die Taste erneut.

Wie führe ich einen Notstopp durch?

Drücken Sie im Notfall die Notstopp-Taste (21) an der Fernbedienung. Die Rotoren schalten sofort ab und die Drohne stürzt zu Boden. In der App können Sie ebenfalls auf das Notstopp-Icon tippen. Verwenden Sie diese Funktion nur in Notsituationen.

Wie lange dauert das Laden des Akkus?

Der Ladevorgang für den Lithium-Polymer-Akku (1200 mAh) dauert ca. 120 Minuten. Die Ladeanzeige-LEDs blinken rot während des Ladens und leuchten dauerhaft rot, wenn der Akku voll ist. Verwenden Sie das mitgelieferte USB-Kabel und eine 5V-Stromquelle.

Welche Speicherkarte wird unterstützt?

Die Drohne unterstützt microSD/SDHC-Speicherkarten mit einer Kapazität von bis zu 32 GB. Setzen Sie die Karte vor dem Einschalten der Drohne in das Speicherkartenfach (35) ein. Bilder und Videos werden automatisch auf der Karte gespeichert.

Was mache ich, wenn die Drohne nicht reagiert?

Überprüfen Sie zuerst, ob der Akku der Drohne und die Batterien der Fernbedienung ausreichend geladen sind. Stellen Sie sicher, dass die Entfernung zwischen Drohne und Fernbedienung weniger als 40 Meter beträgt. Entfernen Sie sich von möglichen Störquellen wie anderen Fernsteuerungen. Führen Sie einen Neustart durch: Schalten Sie beide Geräte aus und wieder ein.

Wie tausche ich die Rotorblätter aus?

Entfernen Sie aus Sicherheitsgründen zuerst den Akku aus der Drohne. Lösen Sie die Schraube in der Mitte des defekten Rotorblatts und nehmen Sie es ab. Achten Sie auf die Kennzeichnung: A1/A2 für vorne links und hinten rechts, B1/B2 für vorne rechts und hinten links. Setzen Sie das Ersatzblatt mit der gleichen Kennzeichnung ein und ziehen Sie die Schraube fest. Der Pfeil auf dem Rotorzwischenstück muss zur Abflachung des Stabs zeigen.

Ist eine Registrierung erforderlich?

Ja, gemäß EU-Richtlinie (EU) 2019/847 müssen Betreiber von Drohnen mit Kamera sich online registrieren. Die Registrierung erfolgt beim Luftfahrt-Bundesamt (LBA) unter https://www.lba.de. Sie erhalten eine UAS-Betreiber-Nummer (e-ID), die gut sichtbar an der Drohne angebracht werden muss. Die Registrierung ist kostenpflichtig.

Wie reinige ich die Drohne?

Lassen Sie die Drohne nach dem Betrieb vollständig abkühlen. Wischen Sie die Oberflächen mit einem leicht angefeuchteten Tuch ab. Tauchen Sie die Drohne niemals in Wasser und verwenden Sie keine aggressiven Reinigungsmittel. Achten Sie darauf, dass kein Wasser in das Gehäuse gelangt (Kurzschlussgefahr).

BEDIENUNGSANLEITUNG QC-808SE Maginon

Lieferumfang/Geräteteile

1 Maginon Quadrocopter QC-808SE WiFi
2 Fernbedienung
3 3x Batterien Typ LR6 (AA)
4x Ersatz-Rotorblätter (inkl. Schrauben)
5 USB-Ladekabel
6 Lithium-Polymer Akku mit 1200 mAh (vorinstalliert)
7 Schraubendreher
8 Smartphone-Halter
9 Abdeckklappe
10 Geschwindigkeitsmodus-Taste (3 Speed Mode)
11 Start- und Landeknopf
12 One key return
13 Rolltrimmung (links)
14 Nicktrimmung (vor)
15 Flip-Taste (3D Roll)
16 Rechter Steuerknüppel Pitch / Roll
17 Rolltrimmung (rechts)
18 Videoaufnahme*

19 Nicktrimmung (zurück)
20 Ein-/Aus-Taste Fernbedienung mit LED (rot)
21 Notstopp-Taste (Stop)
22 Fotoaufnahme*
23 Headless Modus
24 Linker Steuerknüppel Höhe/Gieren
25 Batteriefach Fernbedienung
26 Haltevorrichtung (Smartphone-Halter)
27 Hintere Rotoren
28 Vordere Rotoren
29 Akkufach (mit eingelegtem Akku)
30 Micro USB-Anschluss
31 Ein-/Ausschalter Quadrocopter
32 Landefüße
33 Vordere Positions-LEDs (blau)
34 Hintere Positions-LEDs (rot)
35 Speicherkartenfach
36 Ladeanzeige-LEDs

Inhaltsverzeichnis

Übersicht....3

Lieferumfang/Geräteteile 5

Vorwort......8

Allgemeines....9

Anleitung lesen und aufbewahren....10

Zeichenerklärung....10

Sicherheit ....12

Bestimmungsgemäßer Gebrauch....12

Sicherheitshinweise....12

Start 22

Inhalt der Verpackung......22

Den Quadrokopter vorbereiten 23

Die Batterien in die Fernbedienung einsetzen...... 23

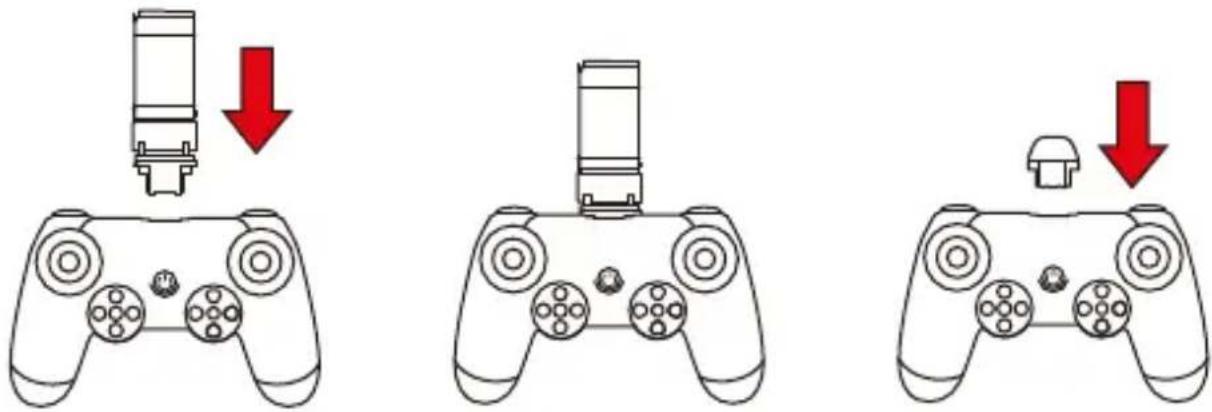

Montage und Demontage des Smartphone-Halters .....24

Den Quadrokopter laden 26

Einstellen der Kamera....27

Ausklappen der Flugarme 27

Einsetzen der Speicherkarte 28

Verwenden des Quadrokopters....29

Ein- und Ausschalten....31

Nutzung von zwei QC-808SE WiFi Quadrokoptern gleichzeitig .... 32

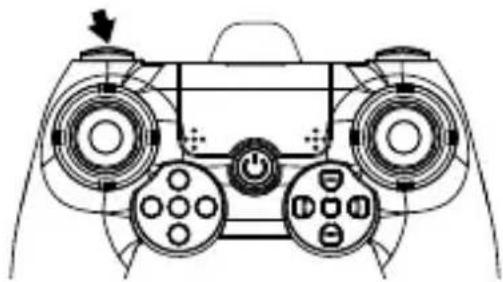

Geschwindigkeit einstellen ....37

Kunstflugmodus....37

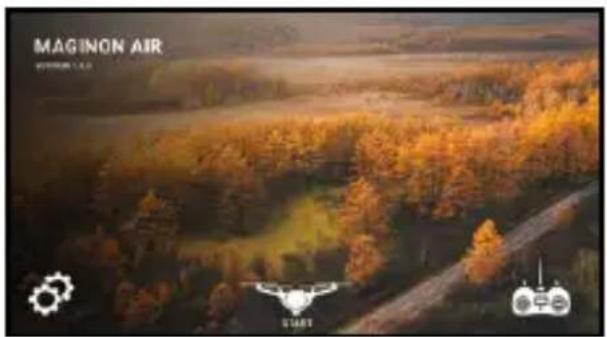

Drohne mit der App verbinden 39

Bedienung der App....40

Notstopp....44

Trimmen der Fluglage 44

One-Key-Return 45

Headless-Modus 45

Fotos und Videos Aufnehmen....46

Batterie Status Anzeige 47

Rotorblätter austauschen....48

Transport....49

Wartung und Fehlerbehebung ....50

Quadrokopter reagiert nicht 50

Quadrokopter reagiert nicht richtig....50

Quadrokopter zeigt keine guten Flugeigenschaften mehr ....50

Quadrokopter fliegt ständig zu einer Seite oder nach oben/unten 51

Quadrokopter dreht sich nicht mehr nach links und rechts....51

Ersatzteile 51

Technische Daten 52

EU-Konformitätserklärung......54

Aufbewahrung....56

Reinigung 56

Akku ausbauen 57

Entsorgung....59

Verpackung entsorgen 59

Altgerät entsorgen....59

Vorwort

Liebe Kundin, lieber Kunde, herzlichen Glückwunsch zum Kauf eines qualitativ hochwertigen MAGINON Produktes.

Sie haben sich für einen modernen Quadrokopter mit guter technischer Ausstattung und entsprechendem Zubehör entschieden, der sich besonders einfach bedienen lässt.

Auf den Quadrokopter haben Sie drei Jahre Garantie. Falls der Quadrokopter einmal defekt sein sollte, benötigen Sie die beigefügte Garantiekarte und Ihren Kassenbon. Bewahren Sie diese zusammen mit dem Quadrokopter sorgfältig auf.

Informationen über den Erwerb von zusätzlichen Ersatzteilen und Zubehör finden Sie auf https://shop.maginon.com/de

Impressum

Herausgeber:

supra Foto-Elektronik-Vertriebs-GmbH Denisstr. 28 a, 67663 Kaiserslautern Deutschland

Allgemeines

Dieser Quadrokopter fällt in die Klasse C0 der offenen Kategorie für unbemannte Fluggeräte. Gemäß der EU Richtlinie (EU) 2019/847 sind Betreiber von Quadrokoptern mit eingebauter Kamera verpflichtet sich online zu registrieren. Beachten Sie bitte die geltenden Bestimmungen. Die Registrierung ist kostenpflichtig.

Registrierungslink:

https://www.lba.de/DE/Drohnen/UAS_ Betreiberregistrierung/UAS_Betreiberregistrierung_node. html

Die nach der Registrierung erhaltene UAS-Betreiber-Nummer (e-ID) muss gut sichtbar an allen Drohnen des Betreibers z.B. mittels einer EU-Drohnenplakette angebracht werden. Die EU-Drohnenplakette können Sie bei diesem Modell auf der Oberseite der Drohne befestigen.

Je nach Einsatz des Quadrokopters ist es gegebenenfalls auch erforderlich im Besitz des kleinen oder großen Drohnenführerscheins zu sein. Bei Benutzung des Quadrokopters müssen immer alle erforderlichen Unterlagen mit sich geführt werden.

Anleitung lesen und aufbewahren

Diese Bedienungsanleitung gehört zu diesem Quadrokopter. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung.

Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Quadrokopter einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Datenverlust oder Schäden an dem Quadrokopter führen.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze!

Bewahren Sie die Bedienungsanleitung für die weitere Nutzung auf. Wenn Sie den Quadrokopter an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit.

Zeichenerklärung

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf dem Gerät oder auf der Verpackung verwendet.

GEFAHR!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

WARNUNG!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS!

Dieses Signalwort warnt vor möglichen Sachschäden.

Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder zum Betrieb.

Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwenden den Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.

Produkte die mit diesem Zeichen versehen sind werden mit Gleichstrom betrieben.

Dieses Symbol warnt vor sich bewegenden Rotoren. Nicht in die Rotoren greifen!

Geräte mit diesem Zeichen haben eine zusätzliche oder verstärkte Isolierung und entsprechen der Schutzklasse II.

Dieser Quadrokopter fällt in die Klasse CO der offenen Kategorie für unbemannte Fluggeräte.

Sicherheit

BestimmungsgemäßerGebrauch

Dieser Quadrokopter ist ausschließlich als Flugmodell konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Gebrauch geeignet.

Verwenden Sie den Quadrokopter nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden (oder Datenverlusten) führen.

Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Sicherheitshinweise

⚠️ WARNING!

Verletzungsgefahr!

Gefahr von Augenverletzungen! Halten Sie einen Sicherheitsabstand von 1-2 Meter um sich oder andere vor Verletzungen zu schützen.

• Um Unfälle zu vermeiden, fliegen Sie den Quadrokopter nie in der Nähe von Personen, Tieren oder sonstigen Hindernissen. Hände, Haare und lose Kleidung von den Rotoren fern halten. Nicht in die Rotoren Greifen!
• Überprüfen Sie vor Benutzung, ob der Quadrokopter vollständig zusammengebaut ist. (siehe Abb. C und D auf Seite 5).

WARNING!

Verletzungsgefahr!

Bewegende Rotoren!

Körper, Hände, Finger, Haare und lose Kleidung von den Rotoren fern halten. Nicht in die Rotoren greifen!

WARNING!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen.

- Betreiben Sie den Quadrokopter nicht, wenn er sichtbare Schäden aufweist oder das Micro USB-Ladekabel defekt ist.

Der Quadrokopter darf nur mit Geräten der Klasse II verbunden werden, die mit dem nebenstehenden Symbol versehen sind.

- Schließen Sie den Quadrokopter zum Laden nur an eine nahe und gut zugängliche Stromquelle an, damit Sie diesen bei einem Störfall schnell vom Strom trennen können.

- Wenn das Micro USB-Ladekabel des Quadrokopter beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.

• Tauchen Sie weder den Quadrokopter, die Fernbedienung, noch das Micro USB-Ladekabel in Wasser oder andere Flüssigkeiten. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z.B. Vasen, auf den Quadrokopter oder die Fernbedienung.
• Der Quadrokopter und die Fernbedienung sollten nicht Tropf- oder Spritzwasser ausgesetzt werden.
• Verwenden Sie einen Netzadapter (nicht im Lieferumfang enthalten) nur mit einer Ausgangsspannung die der Eingangsspannung(5 V ---) des Quadrokopters entspricht. Beachten Sie das Typenschild. Ansonsten besteht Gefahr von Feuer oder Stromschlägen.
• Ein Netzadapter kann bei Gewittern nicht verwendet werden. Es besteht die Gefahr eines Stromschlages.

⚠️ WARNING!

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

• Dieser Quadrokopter kann von Kindern ab 16 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Quadrokopter unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Reinigung und Benutzerwartung dürfen nur von Erwachsenen durchgeführt werden.

• Dieses ferngesteuerte Modell ist kein Spielzeug. Geeignet für Personen ab 16 Jahren. Für Kinder unter 36 Monaten nicht geeignet.

• Sorgen Sie dafür, dass Kinder keine Gegenstände in den Quadrokopter hineinstecken.
• Halten Sie Batterien von Kindern und Haustieren fern.
• Wenn Sie vermuten, das ihr Kind eine Batterie verschluckt hat sofort ärztliche Hilfe suchen.

WARNING!

Erstickungsgefahr!

Enthält verschluckbare Kleinteile. Von Kleinkindern unbedingt fernhalten.

WARNING!

Verletzungsgefahr!

Es besteht einen Verletzungsgefahr bei falschem Zusammenbau des Quadrokopters.

• Zusammenbau durch Erwachsene nötig.
• Das falsche Zusammenbauen oder das Auseinanderbauen von Komponenten, welche nicht für den Ausbau gedacht sind, kann zu Gefahren durch elektrische Schläge, große Hitze, Schnittverletzungen, oder zu anderen mechanischen oder physikalischen Gefahren führen.

• Halten Sie im speziellen auch den mitgelieferten Schraubendreher von Kindern fern.

• Der Schraubendreher darf ausdrücklich nur von Erwachsenen benutzt werden und ausschließlich nur für den Austausch der Rotorblätter sowie den Einbau und Wechsel der Batterien der Fernbedienung genutzt werden. Eine anderweitige Benutzung des mitgelieferten Schraubendrehers ist nicht gestattet.

• Der Wechsel von Rotorblättern sowie der Einbau und Austausch von Batterien in der Fernbedienung darf ausschließlich nur durch Erwachsene durchgeführt werden.
• Der Rotorblattwechsel muss genauestens gemäß dieser Anleitung erfolgen.
• Andere Modifikationen, der Ausbau von anderen Komponenten oder der Einbau zusätzlicher Komponenten ist für den Quadrokopter und seine Zubehörteile (insbesondere Fernbedienung) untersagt.

WARNUNG!

Explosionsgefahr

Bei unsachgemäßem Auswechseln der Batterie oder wenn diese durch einen falschen Typ ersetzt werden. Ersatz nur durch denselben oder einen gleichwertigen Batterietyp.

• Folgen Sie den vom Batteriehersteller angegebenen Sicherheits-, Verbrauchs-, und Entsorgungs-Anweisungen.
• Entfernen Sie alte oder entladene Batterien aus der Fernbedienung. Alle Batterien eines Satzes gleichzeitig wechseln.

• Batteriekontakte und auch die Kontakte in der Fernbedienung vor dem Einlegen der Batterien reinigen.

• Beachten sie beim Einlegen der Batterien, die richtige Polarität (+/-). Wenn die Polarität nicht beachtet wird kann es zu Verletzungen und/oder Sachschäden führen.

• Batterien, die ausgelaufen sind, niemals ohne entsprechenden Schutz anfassen. Bei Kontakt der Batteriesäure mit der Haut, waschen Sie die Stelle mit viel Wasser und Seife ab.
• Vermeiden Sie Augenkontakt mit der Batteriesäure. Sollten Sie doch einmal Augenkontakt mit Batteriesäure erfahren, spülen Sie die Augen mit viel Wasser aus und kontaktieren umgehend einen Arzt.
• Entfernen Sie die Batterien, wenn Sie die Fernbedienung längere Zeit nicht verwenden, um Schäden aufgrund verrostet oder korrodierte Batterien zu verhindern.
• Werfen Sie nie Batterien in ein Feuer, setzen Sie Batterien nicht Feuer oder anderen Wärmequellen (z.B. heißer Ofen) aus.
• Wenn Sie den Quadrokopter nicht benutzen, ihn reinigen oder wenn eine Störung auftritt, schalten Sie den Quadrokopter und die Fernbedienung immer aus. Entfernen sie die Batterien und trennen Sie alle Verbindungen.
• Setzen Sie die Batterien nie extrem hohen Temperaturen aus. Dies kann zu einer Explosion oder zum Austritt von entflammbarer Flüssigkeit oder Gasen führen.
• Setzen Sie den Akku des Quadrokopters nie extrem niedrigen Luftdruck aus. Es kann beim Austreten von brennbarer Flüssigkeit oder Gas zu einer Explosion kommen.

• Sie sollten den Akku des Quadrokopters unter keinen Umständen auseinandernehmen, zerstören, durchlöchern oder kurzschließen, es besteht Explosionsgefahr.

• Batterie- und Akkuentsorgung: Alte oder entladene Batterien und Akkus müssen ordnungsgemäß entsorgt oder recycelt werden in Übereinstimmung mit allen geltenden Gesetze. Detaillierte Informationen erhalten Sie bei Ihrer Gemeindeverwaltung für Abfälle.

• Vor der Entsorgung, müssen Batterien und der Akku zuerst entfernt und separat vom Gerät entsorgt werden.
• Versuchen sie niemals, Batterien wieder aufzuladen, die nicht dafür vorgesehen sind.
• Niemals verschiedene Batterietypen gleichzeitig verwenden.
• Aufladbare Batterien dürfen nur unter Aufsicht eines Erwachsenen neu aufgeladen werden.
• Sollten Sie wiederaufladbare Batterien aufladen wollen, entnehmen Sie die Batterien zunächst aus der Fernbedienung.
• Mischen Sie niemals Alte und neue Batterien.
• Batteriekontakte der Fernbedienung niemals kurzschließen.
• Quetschen oder Schneiden Sie nie Batterien.
• Sie sollten die Batterien unter keinen Umständen auseinandernehmen, zerstören, durchlöchern oder kurzschließen, es besteht Explosionsgefahr.
• Bei lithiumhaltigen Altbatterien besteht hohe Brandgefahr. Daher muss auf die ordnungsgemäße Entsorgung von lithiumhaltigen Altbatterien und –akkus besonderes Augenmerk gelegt werden. Bei falscher Entsorgung kann es außerdem zu inneren und äußeren Kurzschlüssen durch thermische Einwirkungen (Hitze) oder mechanische Beschädigungen kommen. Ein Kurzschluss kann zu einem Brand oder einer Explosion führen und schwerwiegende Folgen für Mensch und

Umwelt haben. Kleben Sie daher bei lithiumhaltigen Batterien und Akkus vor der Entsorgung die Pole ab, um einen äußeren Kurzschluss zu vermeiden

HINWEIS!

Gefahr von Sachschäden!

Unsachgemäßer Umgang mit der Quadrokopter kann zu Beschädigungen des Quadrokopters führen.

- Achten Sie unbedingt auf Ihre Umgebung in der Sie den Quadrokopter nutzen möchten. Suchen Sie sich eine große, offene und weite Fläche ohne Hindernisse, achten Sie besonders auf Gebäude, Menschenansammlungen, Hochspannungsleitungen und Bäume.

- Benutzen Sie den Quadrokopter niemals in der Nähe von Flughäfen, Bahnanlagen oder Straßen. Halten Sie immer ausreichend Abstand von gefahrenträchtigen und besonders geschützten Bereichen.

- Betreiben Sie Ihren Quadrokopter nicht in der Nähe von Funkstationen, Hochspannungsleitungen, Transformatorkästen oder ähnlichem! Diese Einrichtungen können Funkstörungen verursachen.

- Setzen Sie den Quadrokopter außen nur bei gutem Wetter ein. Bei Regen, Sturm oder gar Gewitter dürfen Sie den Quadrokopter nicht betreiben.

- Suchen Sie sich ein Fluggelände, das den gesetzlichen Voraussetzungen entspricht und frei von Hindernissen wie Bäumen, Häusern, usw. ist.

- Für die Nutzung im Innenraum, müssen Sie, aus Gründen der Sicherheit und um zufriedenstellende Flugergebnisse zu erzielen, auf einen ausreichend großen freien Raum (ca. 6 x 5 x 2,5 m) zu achten. Dabei muss der Raum frei von Hindernissen (Lampen, losen Gegenständen, usw.) sein. Außerdem sollte kein Luftzug vorhanden sein.

- Fliegen Sie in keiner Umgebung mit mehr als +45 °C und weniger als 10 °C.

- Setzen Sie den Quadrokopter keiner direkten Sonneneinstrahlung, hoher Luftfeuchtigkeit oder Staubeinwirkung aus.

- Den Quadrokopter nicht aus größeren Höhen fallen oder abstürzen lassen. Dies kann die Flugeigenschaften und die Lebenszeit des Quadrokopters beeinträchtigen.

- Achten Sie darauf das manche Teile am Quadrokopter heiß werden könnten.

- Halten Sie die Quadrokopter und das Zubehör von offenem Feuer und heißen Flächen fern.

- Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen, auf oder in die Nähe des Quadrokopters und der Fernbedienung.

- Bringen Sie das Micro USB-Ladekabel nicht mit heißen Teilen in Berührung.

- Tauchen Sie den Quadrokopter zum Reinigen niemals in Wasser und verwenden Sie zur Reinigung keinen Dampfreiniger. Der Quadrokopter kann sonst beschädigt werden.

- Verwenden Sie den Quadrokopter nicht mehr, wenn die Kunststoff-oder Metallbauteile des Geräts Risse oder Sprünge haben oder sich verformt haben. Ersetzen Sie beschädigte Bauteile nur durch passende Originalersatzteile.

• Beschädigungen des Quadrokopters, der Kamera, der Fernbedienung oder des Zubehörs, die durch äußere Einflüsse wie Schläge, Fall oder Sonstiges hervorgerufen wurden, sind keine Garantieschäden und somit kostenpflichtig.
• Informieren Sie sich über die jeweils gültige Rechtslage zur Verwendung des von Ihnen erworbenen Quadrokopters in Ihrem Land.
• Führen Sie niemals Anbauten am Quadrokopter durch oder überschreiten das maximal erlaubte Höchsabfluggewicht (siehe technische Spezifikationen).

HINWEIS!

Achtung!

In einigen Ländern ist es vorgeschrieben für den Betrieb eines Quadrokopters eine spezielle Modellhalterhaftpflichtversicherung abzuschließen. Information hierzu bekommen Sie bei den Modellsportverbänden oder bei einer Versicherung.

Ein Netzadapter ist nicht im Lieferumfang enthalten.

Bei Problemen des Produktes aufgrund statischer Entladungen oder Stromschwankungen, entnehmen Sie die Batterie aus dem Gerät, lassen es eine Minute abkühlen und setzen die Batterie wieder in das Gerät ein.

Start

Inhalt der Verpackung

WARNUNG!

Erstickungsgefahr!

Halten Sie Plastikfolie und Taschen von Säuglingen und Kleinkindern fern es besteht Erstickungsgefahr.

HINWEIS!

Gefahr von Schäden!

Wenn die Verpackung sorglos mit einem scharfen Messer oder andere Spitze Gegenstände, geöffnet wird kann das Produkt beschädigt werden.

- Öffnen Sie sorgfältig die Verpackung.

1. Überprüfen Sie, ob die Lieferung komplett ist (siehe Abb. A auf Seite 4).
2. Nehmen Sie den Quadrokopter 1 aus der Verpackung und überprüfen sie ob das Gerät oder Teile beschädigt sind. Wenn ja, Verwenden Sie den Quadrokopter 1 nicht. Kontaktieren Sie die Service-Adresse des Herstellers, die auf der Garantiekarte aufgeführt ist.

Den Quadrokopter vorbereiten

Die Batterien in die Fernbedienung einsetzen

Um die Batterien 3 in die Fernbedienung 2 einzulegen, öffnen Sie die Fernbedienung 2 zunächst. Auf der Rückseite der Fernbedienung befindet sich das Batteriefach 25. Öffnen Sie nun die Schutzabdeckung des Batteriefachs, indem Sie zuerst die Schraube mit dem Schraubendreher 7 aufdrehen und dann den Klemmverschluss an der Oberseite etwas nach innen ziehen und dann die Abdeckung abheben.

1. Nehmen Sie zunächst eventuell vorhandene Batterien aus dem Batteriefach 25 heraus.
2. Setzen Sie 3 voll geladene Batterien 3 ein. Achten Sie beim Einlegen auf die richtige Polarität der Batterien 3, die im Batteriefach 25 für jede Batterie markiert ist.
3. Verschließen Sie das Batteriefach 25 wieder mit der Schutzabdeckung und schrauben Sie diese wieder fest.

• Anstelle von Batterien vom Typ LR6 (AA) können auch wiederaufladbare Akkus gleicher Spezifikation mit 2000 mAh oder höher verwendet werden. Empfohlen werden NiMh-Akkus mit geringer Selbstentladung (nicht im Lieferumfang enthalten).
• Überprüfen Sie ihre Batterien regelmäßig. Alte oder entladene Batterien müssen ersetzt werden.
• Wenn Sie vorhaben die Fernbedienung für längere Zeit nicht zu verwenden, entfernen Sie die Batterien um ein Auslaufen zu vermeiden.

Montage und Demontage des Smartphone-Halters

Mithilfe der zur Verfügung gestellten App „MAGINON Air“ (Seite 39 ff) können Sie den Quadrokopter gleichzeitig mit der Fernbedienung 2 steuern und das Livebild der Kamera verfolgen.

Dazu nutzen Sie am besten den mitgelieferten Smartphone-Halter 8. Um diesen auf die Fernbedienung aufzusetzen, ziehen Sie zunächst die Abdeckkappe 9 auf der Oberseite der Fernbedienung nach oben ab. Nachdem die Abdeckkappe abgezogen ist, ist eine Öffnung auf der Oberseite der Fernbedienung zu finden.

Stecken Sie nun die Unterseite des Smartphone-Halters in die Öffnung auf der Oberseite der Fernbedienung. Achten Sie darauf, dass die Smartphone-Halterung nach vorne zeigt (siehe die nachfolgende Abbildung).

Setzen Sie dann Ihr Smartphone in die Halterung ein, indem Sie das obere Ende des Smartphone-Halters nach oben ziehen bis Ihr Smartphone zwischen die beiden Klemmen der Halterung eingesetzt werden kann.

Achten Sie darauf, dass das Display Ihres Smartphones in die Richtung der Bedienelemente der Fernbedienung ausgerichtet ist. Lassen Sie dann die obere Klemme des Smartphone-Halters vorsichtig wieder herab, bis das Smartphone eingeklemmt ist und entsprechend fest und sicher sitzt.

Prüfen Sie durch vorsichtiges Rütteln an der Fernbedienung, ob Ihr Smartphone wirklich fest in der Halterung sitzt.

Sollten Sie den Smartphone-Halter später nicht mehr benötigen, ziehen Sie diesen durch Greifen an der Unterseite des Smartphone-Halters nach oben ab. Setzen Sie dann wieder die Abdeckkappe in die Öffnung ein.

Den Quadrokopter laden

Vor Verwendung des Quadrokopters 1 muss der Lithium Polymer-Akku 6 geladen werden. Ebenso sollte der Akku 6 geladen werden, sobald die Flugleistung nachlässt. Laden Sie den Akku 6 vollständig auf.

1. Entnehmen Sie den Akku 6 aus dem Akkufach 29 auf der Unterseite des Quadrokopters, indem Sie den Knopf zum lösen des Akkus drücken und den Akku 6 in Pfeilrichtung zu den hinteren Positons-LEDs 34 aus dem Akkufach 29 schieben.
2. Verbinden Sie nun den Micro USB-Anschluss 30 vom Akku 6 mit dem USB-Ladekabel 5. Sie können das USB-Ladekabel 5 mit einem USB-Port Ihres Computers, mit einer Powerbank, oder einem handelsüblichen USB-Netzstecker verbinden und den Akku 6 laden. Die Ladeanzeige-LEDs 36 beginnen Rot zu blinken. Wenn der Akku 6 vollgeladen ist, leuchten die Ladeanzeige-LEDs 36 konstant Rot.
3. Lösen Sie den Akku 6 vom USB-Ladekabel 5 und Schieben Sie den Akku 6 wieder in das Akkufach 29 am Quadrokopter. Achten Sie darauf, das der Akku vollständig einrastet.

Der Ladevorgang dauert bei vollständig entladenem Akku ca. 120 Minuten. Die Flugzeit bei voll geladenem Akku beträgt ca. 9 - 11 Minuten.

Sie können den Akku 6 auch laden, wenn er sich noch im Akkufach in der Drohne befindet. Folgen Sie den Schritt 2 und lösen Sie das USB-Kabel wenn die Ladeanzeige-LEDs 36 vollständig leuchten. Der Quadrokopter muss beim Laden ausgeschaltet sein.

Informationen über den Erwerb von zusätzlichen Ersatz-Akkus finden Sie auf https://shop.maginon.com/de

Einstellen der Kamera

Die fest verbaute Kamera lässt sich in der vertikalen Neigung von 0 – 60° manuell einstellen. Mithilfe der zur Verfügung gestellten App „MAGINON Air“ (Seite 39 ff) können Sie u.a das Livebild der Kamera verfolgen und somit den gewünschten Neigungswinkel der Kamera einstellen.

Ausklappen der Flugarme

1. Klappen Sie zuerst die vorderen Flugarme aus, gefolgt von den hinteren Flugarmen. Achten Sie darauf, dass die Flugarme beim Ausklappen leicht einrasten.
2. Entfalten Sie alle Rotorblätter.

HINWEIS!

Achtung!

Alle Flugarme und Rotorblätter müssen aufgeklappt sein, bevor der Quadrokopter eingeschaltet wird, da dies die automatische Kalibrierung des Quadrokopters beeinflussen kann.

Überprüfen Sie den Quadrokopter vor jedem Flug auf eventuelle Beschädigungen! Beschädigte Rotorblätter beeinträchtigen das Flugverhalten und erhöhen die Unfallgefahr oder den Verlust der Drohne. Fliegen Sie die Drohne nicht bei sichtbaren Beschädigungen!

Einsetzen der Speicherkarte

Aufnahmen von Fotos und Videos sind nur mit eingelegter Speicherkarte möglich. Setzen Sie daher vor dem Einschalten des Quadrokopters 1 eine Micro SD / SDHC-Speicherkarte in das Speicherkartenfach 35 des Quadrokopters ein.

• Legen Sie die Speicherkarte entsprechend der untenstehenden Abbildung ein. Drücken Sie die Speicherkarte so tief in das Speicherkartenfach, bis sie hörbar einrastet.
• Zum Entnehmen der Speicherkarte drücken Sie erneut kurz darauf, die Karte wird daraufhin ein Stück weit ausgeworfen.

• Um zu vermeiden, dass eine Speicherkarte beschädigt wird, schalten Sie den Quadrokopter aus, bevor Sie die Speicherkarte einsetzen oder herausnehmen.
• Es werden microSD-/SDHC-Speicherkarten bis zu einer Kapazität von 32 GB unterstützt.

Verwenden des Quadrokopters

Bevor Sie mit dem Quadrokopter fliegen, informieren Sie sich zuerst in dieser Anleitung über seine Steuerfunktionen und führen dann einige Übungen durch.

• Fliegen Sie nicht bei Regen, Wind, Nebel, nachts oder wenn sich Personen, Fahrzeuge, Vögel, Tiere oder zerbrechliche Gegenstände in Reichweite der Drohne befinden.
• Fliegen Sie nur an Orten ohne Verletzungs- oder Beschädigungsgefahr.
• Fliegen Sie nur bei stabilen Wetterbedingungen, klarer Sicht, ohne Wind- und/oder Regengefahr.
• Starten Sie den Quadrokopter immer vom Boden aus, da sich der Quadrokopter bei jedem Neustart automatisch neu kalibriert. Dieser Vorgang dauert ca. 1 Sek.
• Sollte der Quadrokopter nach einer Kollision oder eines Absturzes während des Fluges vom Kurs abweichen, landen Sie den Quadrokopter und führen Sie einen Neustart durch, damit sich der Quadrokopter wieder neu kalibrieren kann.
• Überprüfen Sie vor jedem Neustart des Quadrokopters, dass die Rotorarme vollständig ausgeklappt und eingerastet sind.

• Beachten Sie die aktuelle Windsituation. Der Quadrokopter darf nur bei Windstille geflogen werden!

• Platzieren Sie den Quadrokopter auf einer ebenen Fläche auf dem Boden. Der Quadrokopter muss Ihnen mit dem Heck (Hintere Positons-LEDs 35) zugewandt sein.

• Üben Sie zuerst den Schwebeflug mit dem linken Steuerknüppel 24 zu kontrollieren. Anschließend versuchen Sie die Position des Quadrokopters mit Hilfe des rechten Steuerknüppels 16 zu verändern (vor, zurück, seitwärts).
• Zuletzt sollten Sie das Drehen des Quadrokopters um die eigene Achse mit dem linken Steuerknüppel 24 üben.
  Wenn Sie die Grundfunktionen des Quadrokopters beherrschen, können Sie Ihren ersten kontrollierten Flug durchführen.

HINWEIS!

Achtung!

Beachten Sie, dass die Reichweite des Signals der Fernsteuerung ca.40 Meter beträgt. Sie müssen mit dem Quadrokopter in diesem Bereich bleiben. Sollte der Quadrokopter die Verbindung zur Fernbedienung verlieren, schaltet dieser sofort automatisch in den Landemodus und wird die Höhe kontinuierlich bis zur Landung verringern.

Fliegen Sie den Quadrokopter nur bei Windstille, da der Quadrokopter bei Wind nicht mehr steuerbar ist und abdriften kann. Geraten Sie in Windströme, nutzen Sie die Geschwindigkeits-Modi 2 oder 3 (Normalmodus und Fortgeschrittenenmodus, siehe Kapitel „Geschwindigkeit einstellen“.

Ein- und Ausschalten

1. Zum Einschalten halten Sie den Ein-/Ausschalter 31 auf der Rückseite des Akkus 6 für ca. 3 Sekunden gedrückt. Alle Positions-LEDs 33, 34 am Quadrokopter beginnen schnell und dauerhaft zu blinken.

2. Stellen Sie den Quadrokopter auf einer ebenen Fläche auf den Boden mit dem Heck zu Ihnen gerichtet ab, um sicher zu stellen, dass das Gyroskop zentriert ist. Schalten Sie jetzt die Fernbedienung 2 ein, indem Sie den Ein-/Ausschalter 20 der Fernbedienung 2 drücken. Die Ein-/Aus-Taste LED der Fernbedienung 2 blinkt konstant rot, sobald diese eingeschaltet ist. Die Positions-LEDs 33, 34 an dem Quadrokopter blinken zunächst schnell. Wenn die Positions-LEDs 33 konstant leuchten, wurde die Verbindung zum Quadrokopter erfolgreich automatisch aufgebaut.

3. Nach dem Fliegen, schalten Sie die Fernbedienung 2 aus, indem Sie den Ein/Ausschalter 20 der Fernbedienung 2 gedrückt halten, bis die Ein-/Aus-Taste LED erlischt und ein akustisches Signal ertönt. Dann betätigen Sie den Ein-/Ausschalter 31 auf der Rückseite des Akkus 6 des Quadrokopters 1 um ihn auszuschalten, alle LED Leuchten erlischen.

Nutzung von zwei QC-808SE WiFi Quadrokoptern gleichzeitig

Halten Sie die folgende Reihenfolge unten genau ein, um zwei QC-808SE WiFi Quadrokoptern gleichzeitig zu steuern.

1. Einschalten von Quadrokopter 1 und dann einschalten von Fernbedienung 1. Auf das Verbinden von Quadrokopter 1 und Fernbedienung 1 warten. Ausschalten von Quadrokopter 1 und Fernbedienung 1.
2. Einschalten von Quadrokopter 2. Einschalten von Fernbedienung 2. Auf das Verbinden von Quadrokopter 2 und Fernbedienung 2 warten.
3. Einschalten von Fernbedienung 1 und danach einschalten von Quadrokopter 1.

Nun können Sie beide Quadrokopter gleichzeitig verwenden. Halten Sie beim Fliegen unbedingt genügend Abstand zwischen beiden Quadrokoptern um Zusammenstöße zu vermeiden.

Wenn Sie nach dem Ausschalten vorhaben die Fernbedienung für längere Zeit nicht zu verwenden, entfernen Sie die Batterien um ein Auslaufen zu vermeiden.

Starten und Landen (One key Take Off)

Vor jedem Starten stellen Sie den Quadrokopter auf eine ebene Fläche, schalten Sie ihn ein und koppeln Sie die Fernbedienung 2. Nach der Kopplung drücken Sie beide Steuerknüppel 24, 16 zeitgleich in die 5 Uhr (links) und 7 Uhr (rechts) Stellung um den Quadrokopter neu zu kalibrieren. Die Position LEDs 33 blinken kurz sehr schnell und es folgt ein Signalton, um zu signalisieren, dass die Kalibrierung

abgeschlossen wurde. Die Kalibrierung dauert nur 1-2 Sekunden. Diese Kalibrierung ist speziell nach längerem Nichtbenutzen und Stürzen oder Zusammenstößen nötig. Danach lässt sich der Quadrokopter wieder ganz normal steuern.

1. Drücken Sie den Start-/ Landeknopf 11 um die Rotoren des Quadrokopter zu starten.

2. Drücken Sie den linken Steuerknüppel 24 einmal kurz nach oben um den Quadrokopter auf ca. 1,5m zu bringen, diese Höhe behält er dann bei.

3. Drücken Sie erneut den Start-/ Landeknopf 11 um den Quadrokopter automatisch zu landen. Während der Landung können Sie mit dem rechten Steuerknüppel 16 die Richtung bestimmen damit Sie an der richtigen Stelle landen. Nach Bodenkontakt schalten sich die Rotoren automatisch aus.

Steuerung

Nachfolgend erhalten Sie eine Beschreibung für die Steuerung des Quadrokopters.

- Steigen: Drücken Sie den linken Steuerknüppel 24 nach oben. Die Rotoren drehen sich schneller und der Quadrokopter steigt.

- Sinken: Drücken Sie den linken Steuerknüppel 24 nach unten. Die Rotoren drehen sich langsamer und der Quadrokopter sinkt.

- Nach Links drehen: Drücken Sie den linken Steuerknüppel 24 nach links. Der Quadrokopter dreht sich auf der eigenen Achse nach links.

- Nach Rechts drehen: Drücken Sie den linken

Steuerknüppel 24 nach rechts. Der Quadrokopter dreht sich auf der eigenen Achse nach rechts.

- Vorwärts fliegen: Drücken Sie den rechten

Steuerknüppel 16 nach oben. Die Front des Quadrokopters neigt sich nach unten und er fliegt vorwärts.

- Rückwärts fliegen: Drücken Sie den rechten

Steuerknüppel 16 nach unten. Das Heck des

Quadrokopters neigt sich nach unten und er fliegt rückwärts.

- Nach links fliegen: Drücken Sie den rechten

Steuerknüppel 16 nach links. Der Quadrokopters neigt sich leicht nach links und er fliegt nach links.

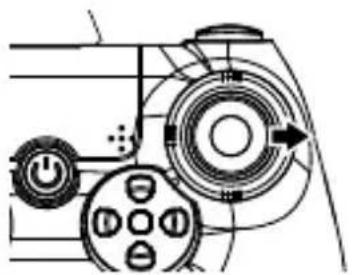

- Nach rechts fliegen: Drücken Sie den rechten

Steuerknüppel 16 nach rechts. Der Quadrokopters neigt sich leicht nach rechts und er fliegt nach rechts.

Geschwindigkeit einstellen

Sie können drei Geschwindigkeits-Modi einstellen: Anfängermodus, Normalmodus und Fortgeschrittenenmodus.

- Anfänger: Nach dem Einschalten des Quadrokopters ist von Werk aus der Anfängermodus aktiviert.

- Normal: Drücken Sie die Geschwindigkeitsmodus-Taste (3 Speed Mode) 10. Die Fernbedienung gibt zwei akustische Signale von sich. Der Normalmodus ist aktiviert.

- Fortgeschritten: Drücken Sie erneut die Geschwindigkeitsmodus-Taste (3 Speed Mode) 10. Die Fernbedienung gibt drei akustische Signale von sich. Der Fortgeschrittenenmodus ist aktiviert. Nach erneutem drücken der Geschwindigkeitsmodus-Taste (3 Speed Mode) 10 gibt die Fernbedienung ein akustisches Signal von sich und Sie befinden sich wieder im Anfängermodus.

Kunstflugmodus

Um Rollen und Flips mit dem Quadrokopter im Flug durchzuführen, drücken Sie die Flip-Taste (3D Roll) 15. Es ertönt für 4 Sekunden ein akustisches

Signal. In dieser Zeit befindet sich der Quadrokopter im Kunstflugmodus.

In der Zeit in der der Kunstflugmodus aktiviert ist können Sie folgende Flugmanöver absolvieren. Achten Sie darauf das genug Freiraum in alle Richtungen um den Quadrokopter vorhanden ist.

HINWEIS!

Achtung!

Wenn Sie ein Manöver im Kunstflugmodus ausführen, sollte der Quadrokopter eine Flughöhe von mindestens 2 Meter haben.

- Rolle links: Drücken Sie den rechten Steuerknüppel 16 nach links. Der Quadrokopter macht eine Rolle nach links.

- Rolle rechts: Drücken Sie den rechten Steuerknüppel 16 nach rechts. Der Quadrokopter macht eine Rolle nach rechts.

Drohne mit der App verbinden

Laden Sie sich die kostenlose App „MAGINON Air“ aus dem Google Play Store oder dem iOS App Store herunter und installieren Sie diese auf Ihrem Smartphone.

Schalten Sie nun die Drohne an und öffnen Sie die Verbindungsoptionen an Ihrem Smartphone.

Öffnen Sie die Option WLAN-Verbindungen und verbinden Sie das Smartphone mit dem WiFi-Netzwerk der Drohne. Dieses wird mit der Netzwerkkennung „QC-808-XXXX“ angezeigt. Das Passwort zum Verbinden der Drohne mit dem Smartphone lautet "12345678". Bitte ändern Sie das Passwort zu Ihrem eigenen Schutz im Startbildschirm der App über das Menü "Optionen". Sollten Sie das Passwort vergessen haben, können Sie durch das 3-sekundige Drücken der Taste "Fotoaufnahme" das Passwort wieder auf die Werksvorgabe zurücksetzen.

Nachdem Smartphone und Drohne verbunden sind, öffnen Sie die App „MAGINON Air“.

Wenn die Drohne mit Ihrem Smartphone verbunden ist, haben Sie keine Internet-Verbindung.

HINWEIS!

Achtung!

Ändern Sie aus Sicherheitsgründen vor dem ersten Flug das WLAN-Passwort der Drohne über die App.

Bedienung der App

Im Startbildschirm können Sie links unten über das Symbol die gewünschte Sprache (Englisch, Deutsch oder Französisch) einstellen und weitere Optionen aufrufen. Zum Ändern des WiFi-Password nutzen Sie zunächst die Option "WiFi-Password". Geben Sie ein neues Passwort ein und wiederholen Sie die Eingabe nochmals. Das neue Passwort benötigt mindestens 8 Stellen und sollte sich aus Groß-, Kleinbuchstaben und Zahlen zusammensetzen. Über "Bestätigen" wird das neue Passwort an die Drohne übermittelt. Das neue Passwort ist unmittelbar nach dem Übertrag gültig. Sie müssen danach die Drohne erneut mit dem WiFi Ihres Smartphones verbinden.

Im Simulationsmodus können Sie erste Erfahrungen mit der Steuerung einer Drohne via App sammeln.

Hier steuern Sie eine virtuelle Drohne.

Um die per WiFi-Verbundene Drohne zu steuern, drücken Sie auf „Start“. Der Steuerungsmodus wird geöffnet. Sie sehen das Livebild der Kamera und haben die Steuerelemente über dem Livebild.

Die Icons im Bildschirm haben folgende Funktionen:

Verlassen des Steuerungsmodus. Der Startbildschirm öffnet sich erneut.

Fotoaufnahme tätigen. Aufnahmen werden bei eingelegter Speicherkarte automatisch auf dieser gespeichert. Ist keine Speicherkarte eingelegt, werden die Fotos auf dem Smartphone gespeichert.

Videoaufnahme starten/stoppen. Aufnahmen werden bei eingelegter Speicherkarte automatisch auf dieser gespeichert. Ist keine Speicherkarte eingelegt, werden die Videos auf dem Smartphone gespeichert.

Wiedergabemodus öffnen. Sie können hier die Fotos und Videos vom Smartphone öffnen und betrachten. Fotos und Videos von der Speicherkarte müssen vor dem Öffnen auf dem Smartphone erst herunter geladen werden.

Drohnengeschwindigkeit ändern. Sie können hier die maximale Geschwindigkeit der Drohne festlegen: 30% (Anfänger), 60% (Fortgeschrittene), oder 100% (Experte).

Steuerung über Smartphone-Gyroskop. Hiermit können Sie die Flugrichtung der Drohne über das Gyroskop Ihres Smartphone steuern, indem Sie das Smartphone bewegen.

Ein-/Ausblenden der Bildschirm-Icons

Achtung: Die Bedientasten für Foto und Video 19, 23 auf der Fernbedienung 2 funktionieren nicht, wenn die Icons in der APP eingeblendet sind.

Zusätzliche Steuer-Icons auf dem Bildschirm ein- und ausblenden:

Drehen des Kamerabildes

VR-Modus auf dem Smartphone aktivieren. Nun können Sie Ihren Flug mit einer VR-Brille überwachen

Headless-Modus der Drohne aktivieren. In diesem Modus fliegt die Drohne immer in die Richtung, in die man mit der Fernsteuerung lenkt.

Über dieses Symbol kalibrieren Sie das Gyroskop in der Drohne erneut.

Abheben. Durch betätigen dieses Icons starten die Rotoren des Quadrocopters und der Quadrocopter hebt ab.

Notstopp. Beim Betätigen dieses Icons schalten alle Rotoren unverzüglich ab und der Quadrocopter stürzt augenblicklich ab.

Landen. Betätigen Sie diesen Button, landet der Quadrocopter selbstständig und schaltet nach der Landung die Rotoren ab.

Aktivierung der 360° Flipfunktion. Nachdem dieses Icon angetippt wurde, steuern Sie den Flip über den rechten Controlstick.

Anzeige bei eingelegter Speicherkarte.

Anzeige, wenn keine Speicherkarte eingelegt ist.

Über den linke Steuerbutton bestimmen Sie die Flughöhe und die Drehung der Drohne um die eigene Achse, der rechte Steuerbutton bestimmt die Flugrichtung.

Mit den Scrollbalken unter den Steuerbuttons, sowie rechts neben den rechten Steuerbutton, können Sie die Flugeigenschaften der Drohne trimmen. Dies ist notwendig, wenn die Drohne bei Windstille nicht mehr die Schwebefunktion halten kann. Lassen Sie die Drohne auf einer Stelle schweben und beobachten Sie die Veränderungen beim Verschieben der Scrollbalken.

HINWEIS!

Die Bedientasten für Foto und Video 18, 22 auf der Fernbedienung 2 funktionieren nicht, wenn die APP geöffnet ist und die Bildschirm-Icons eingeblendet sind. Blenden Sie die Bildschirm-Icons in der App aus um Foto- und Kameraknopf auf der Fernbedienung zu nutzen.

Notstopp

Wenn Ihr Quadrokopter 1 zum Beispiel auf ein Hindernis trifft, drücken Sie die Notstopp-Taste (Stop) 21, um einen Notstopp einzuleiten. Der Quadrokopter 1 bricht den Flug ab, indem er die Rotoren abschaltet und dann zu Boden stürzt.

Trimmen der Fluglage

Je nach Akkustand müssen Sie den Quadrokopter 1 regelmäßig austrimmen um eine stabile Fluglage beizubehalten. Lassen Sie den Quadrokopter 1 ruhig an einer Stelle schweben und beobachten Sie die Veränderungen beim Betätigen der Trimmtasten 13, 14, 17, 19.

Zum Trimmen der Fluglage stehen Ihnen vier Knöpfe zur Verfügung:

• Nicktrimmung 14 und 19: Der Quadrocopter driftet nach vorne. Drücken Sie die Taste Nicktrimmung (hinten) 19. Der Quadrocopter driftet nach hinten. Drücken Sie die Taste Nicktrimmung (vorne) 14.
• Rolltrimmung 13 und 17: Der Quadrocopter driftet nach links. Drücken Sie die Taste Rolltrimmung (rechts) 17. Der Quadrocopter driftet nach rechts: Drücken Sie die Taste Rolltrimmung (links) 13.

One-Key-Return

Mit der One-Key-Return-Taste 12 können Sie den Quadrokopter wieder zu dem Standort der Fernbedienung zurück bringen. Da der Quadrokopter keinen GPS-Sensor besitzt, ist die Voraussetzung hierfür allerdings, dass sich der Quadrokopter in einer geraden Flugbahn vor der Fernbedienung befindet und die blaue Positions-LED von der Fernbedienung weg zeigt.

1. Aktivieren Sie den One-Key-Return mit der One-Key-Return-Taste 12. Der Quadrokopter fliegt zurück in Richtung Fernbedienung.

2. Wenn die gewünschte Position erreicht wurde, drücken Sie die One-Key-Return-Taste 12 erneut, oder drücken Sie den rechten Steuerknüppel nach vorne, um den One-Key-Return abzubrechen.

Headless-Modus

Bei dem Headless-Modus handelt es sich um einen sogenannten relativen Steuermodus. Dabei fliegt der Quadrokopter, egal in welcher Ausrichtung er sich befindet, immer in die Richtung, in die der rechte Steuerknüppel gesteuert wird. Egal ob die Frontseite des Quadrokopters sich vorn, hinten, links oder rechts befindet.

Anfänger können im Headless-Modus schnell einige Flugübungen absolvieren. Um einen Quadrokopter allerdings richtig zu steuern, sollte man den Normalen Modus bevorzugen. Um den Headless-Modus zu aktivieren, drücken Sie die Taste Headless-Modus 23. Drei schnelle akustische Signale und das blinken der LEDs des Quadrokopters zeigen den aktivierten Modus an. Zum Deaktivieren drücken Sie die Taste erneut.

Fotos und Videos Aufnehmen

Sie haben die Möglichkeit während Ihrer Flüge Foto- und Videoaufnahmen zu machen.

- Fotoaufnahmen: Drücken Sie den Fotoaufnahme-Knopf ^22 , um eine Fotoaufnahme zu machen. Die Positions-LEDs 33, 34 am Quadrokopter blinken einmal kurz.

- Videoaufnahmen: Drücken Sie den Videoaufnahme-Knopf 18, um eine Videoaufnahme zu machen. Während der Dauer der Aufnahme blinken die Positions-LEDs 33, 34 am Quadrokopter kontinuierlich. Drücken Sie den Videoaufnahmeknopf erneut, um die Aufnahme zu beenden.

• Bitte beachten Sie, dass die Kamera Videos ohne Ton aufnimmt, da nur das Rotorengeräusch zu hören wäre.
• Die Bedientasten für Foto und Video 18, 22 auf der Fernbedienung 2 funktionieren nicht, wenn die App geöffnet ist und die Bildschirm-Icons eingeblendet sind. Blenden Sie die Bildschirm-Icons in der App aus um Foto- und Kameraknopf auf der Fernbedienung zu nutzen.

Batterie Status Anzeige

Der Status des Ladezustands der Batterie des Quadrokopters wird über die LED Lichter des Quadrokopters angezeigt.

Batterie ausreichend: 4-2 Ladeanzeige-LEDs an dem Quadrokopter leuchten kontinuierlich Rot.

Batterie schwach: Lediglich eine Ladeanzeige LED 36 blinkt Rot.

Landen Sie den Quadrokopter wenn die letzte Ladeanzeige-LED wegen schwacher Batterie zu blinken beginnt. Nach etwa 1 Minute landet der Quadrokopter automatisch.

HINWEIS!

Achtung!

Im Außenbereich können Witterungseinflüsse und starker Wind das automatische Landen bei schwacher Batterie sehr stark beeinflussen.

Rotorblätter austauschen

Zum Austauschen eines defekten Rotorblattes entnehmen Sie aus Sicherheitsgründen zuerst die Batterie aus dem Quadrokopter. Lösen Sie dann von oben die Schraube in der Mitte des defekten Rotorblattes.

Nehmen Sie das defekte Rotorblatt ab und setzen Sie das Neue ein. Befestigen Sie das neue Rotorblatt wieder mit der Schraube. Ziehen Sie die Schraube gut fest, achten Sie aber darauf die Schraube nicht zu überdrehen.

Achten Sie beim Aufsetzen der Rotorblätter auf den Stab darauf, dass der Pfeil auf der Oberseite des Rotorzwischenstückes in die Richtung der Abflachung des Stabes zeigt. Nur dann lässt sich die Schraube festziehen.

Die Rotorblätter vorne links und hinten rechts sind mit A1/A2 gekennzeichnet. Die Rotorblätter vorne rechts und hinten links sind mit B1/B2 gekennzeichnet. Im Lieferumfang enthalten sind 2 Rotorblätter mit der Bezeichnung A und 2 Rotorblätter mit der Bezeichnung B. Achten Sie beim Wechsel der Rotorblätter immer darauf, dass nur gleich gekennzeichnete Rotorblätter miteinander ausgetauscht werden dürfen, wobei A1 und A2, sowie B1 und B2 baugleich sind. Rotoren mit der Kennzeichnung A1 oder A2 dürfen nur an den Rotorärmen mit der Kennzeichnung A befestigt werden und Rotoren mit der Kennzeichnung B1 und B2 an den Rotorärmen mit der Kennzeichnung B.

Transport

1. Tragen / Heben Sie den Quadrokopter immer am Drohnenkörper oder den Flugarmen. Tragen Sie den Quadrokopter niemals an den Rotoren oder anderen empfindlichen Teilen.
2. Transportieren Sie den Quadrokopter in der Originalverpackung oder einer ähnlichen geeigneten Verpackung.
3. Stellen Sie niemals etwas auf den Quadrokopter und schützen Sie den Quadrokopter vor Risiken durch Drauftreten oder Draufsetzen.
4. Schützen Sie den Quadrokopter gegen Schläge und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten. Sichern Sie den Quadrokopter gegen Verrutschen und Herunterfallen.

Wartung und Fehlerbehebung

Quadrokopter reagiert nicht

• Prüfen Sie, ob der Akku des Quadrokopters und die Batterien der Fernbedienung ausreichend geladen sind. Gegebenenfalls laden Sie den Akku des Quadrokopters auf und/oder wechseln die Batterien der Fernbedienung.
• Überprüfen Sie, ob die Entfernung zwischen Quadrokopter und Fernbedienung mehr als 40 Meter beträgt.

Quadrokopter reagiert nicht richtig

• Prüfen Sie, ob der Akku des Quadrokopters und die Batterien der Fernbedienung ausreichend geladen sind. Gegebenenfalls laden Sie den Akku des Quadrokopters auf und/oder wechseln die Batterien der Fernbedienung.
• Prüfen Sie, ob eine andere Fernbedienung oder eine ähnliche Störquelle in näherer Umgebung eventuell die Frequenz der Fernbedienung stört. Entfernen Sie sich gegebenenfalls ausreichend von der Störquelle.

Quadrokopter zeigt keine guten Flugeigenschaften mehr

• Prüfen Sie das Produkt auf offenkundige Beschädigungen oder Verunreinigungen. Bei Verunreinigungen säubern Sie das Gerät vorsichtig (Kapitel „Reinigung“ auf Seite 56). Bei Beschädigungen wechseln Sie die Rotorblätter oder entsorgen das Gerät fachgerecht.

- Prüfen Sie, ob Rotorblätter eventuell beim Austausch falsch montiert wurden (Kapitel „Rotorblätter austauschen“ auf Seite 48).

Quadrokopter fliegt ständig zu einer Seite oder nach oben/unten

• Prüfen Sie, ob der Akku des Quadrokopters und die Batterien der Fernbedienung ausreichend geladen sind. Gegebenenfalls laden Sie den Akku des Quadrokopters auf und/ oder wechseln die Batterien der Fernbedienung.
• Überprüfung Sie, ob eine Trimmung des Quadrokopters notwendig ist. Kapitel „Trimmen der Fluglage“ auf Seite 44.

Quadrokopter dreht sich nicht mehr nach links und rechts

- Überprüfen Sie, ob der Headless-Flugmodus eingeschaltet ist und deaktivieren Sie diesen gegebenenfalls. Kapitel „Headless-Modus“ auf Seite 45.

Ersatzteile

Informationen über den möglichen Erwerb von zusätzlichen Ersatzteilen erhalten Sie auf https://shop.maginon.com/de

Technische Daten

Modell: QC-808SE WiFi

Quadrokopter:

Geschwindigkeiten: Anfänger, Normal, Fortgeschrittene

Stromversorgung: Eingang: Micro-USB 5 V ---1,2 A

Batterie: 3,7 V Akku ===; 1200 mAh Lithium-Polymer

Flugzeit: ca. 9 - 11 min (pro Akku)

Ladezeit: ca. 120 min

Betriebstemperatur: 10 °C - 35 °C

Maße (L x B x H): ca. 295 x 287 x 50 mm (aufgeklapppt) ca. 145 x 92 x 50 mm (zusammengeklappt)

Gewicht: ca. 155 g (inklusive Batterie und Rotoren)

Höchstabfluggewicht: ca. 160 g

Fernbedienung:

Reichweite Fernbedienung: ca. 30 - 40 Meter

Reichweite WiFi: ca. 30 m (ohne Hindernisse oder Interferenzen)

Eingangsspannung: 4,5 V = 0,02 A

Batterie: 4,5 V (3x 1,5 V); Typ LR6 (AA)

Frequenzbereich: 2405 MHz - 2475 MHz

Maximale Sendefrequenz: -4 dBm

Betriebstemperatur: 10 °C - 35 °C

Maße: ca. 100 mm x 160 mm x 70 mm

Gewicht: ca. 107 g (ohne Batterie)

Kamera:

Fotoauflösungen: 1280 x 720p

Videoauflösungen: 1280 x 720 p (25fps, ohne Ton) auf microSD-Karte;

1280 x 720 p (25fps, ohne Ton) auf Smartphone

Aufnahmemedium: Unterstützt micro SD / SDHC- Speicherkarten bis 32 GB (optional)

WLAN-Sicherheit: WPA2-PSK

WLAN-Standards: 802.11 b/g/n

Frequenzbereich: 2412 MHz

Betriebstemperatur: 10 °C - 35 °C

Einstellbare Kamera- ca. 0 - 60° (manuell einstellbar)

Neigung:

Maximale Sendefrequenz: 16 dBm

Design und technische Daten können ohne

Ankündigung geändert werden.

EU-Konformitätserklärung

Hiermit erklärt die supra Foto-Elektronik-Vertriebs-GmbH, dass der Funkanlagentyp „QC-808SE WiFi“ der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

https://downloads.maginon.de/downloads/konformitaetserklaerung/

2014/53/EU RE-Richtlinie

2011/65/EU RoHs-Richtlinie

supra Foto-Elektronik-Vertriebs-GmbH Denisstr. 28 a, 67663 Kaiserslautern Deutschland

EU-Konformitätserklärung

supra

Die Erstellung dieser Konformitätserklärung erfolgt in alleiniger Verantwortung des Herstellers. Supra Foto-Elektronik-Vertriebs GmbH, Denisstraße 28a, 67663 Kaiserslautern bestätigt hiermit, dass das unten aufgeführte Gerät den unten aufgeführten Normen und Vorschriften entspricht.

Artikelbezeichnung:

WiFi Drohne

Modellnummer:

QC-808SE WiFi

Marke:

Maginon

Artikelnummern:

101124

Seriennummer:

225209000001-225209999999

Der oben beschriebene Gegenstand der Erklärung entspricht den einschlägigen Harmonisierungsrechtsvorschriften der Union.

RE DirektiveRED 2014/53/EC

Ja

Verordnung(EG) 2020/1058 &(EG) 2019/945

Ja

Harmonisierte und andere internationale und nationale Normen:

Der Artikel entspricht folgenden, zur Erlangung des CE-Zeichens erforderlichen Normen:

EN 62368-1:2014+AC:2015; EN 62479:2010; EN 301 489-1 V2.2.3; EN 301 489-3 V2.1.1; EN 301 489-19 V2.1.1; EN 300 440 V2.2.1; EN 303 413 V1.1.1; EN IEC 63000:2018

Ausstellungsdatum:

3.2.25 Firma:

Ort der Ausstellung:

Kaiserslautern

Name:

Position

Unterschrift

Supra Foto-Elektronik-Vertriebs-GmbH

Ralph Hennes

CEO

Firmenstempel:

supra

Foto-Elakmasie-Varmada-GmbH

Densof 28 A

CH67653 KAISERSCALIFORN

Telefon [phone]

To n!ax + 69.63 | 3.51 00 - 25

Aufbewahrung

Bei Nichtbenutzung trennen Sie den Quadrokopter von der Stromversorgung und bewahren Sie diese an einem sauberen und trocken Ort, außerhalb der Reichweite von Kindern, auf.

Informationen über den Erwerb einer passgenauen Transport Box finden Sie auf https://shop.maginon.com/de

Reinigung

WARNING!

Verbrennungsgefahr!

Die Quadrokopter wird während des Betriebs heiß!

- Lassen Sie die Quadrokopter vor jeder Reinigung vollständig abkühlen.

HINWEIS!

Kurzschlussgefahr!

In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen.

• Tauchen Sie den Quadrokopter niemals in Wasser.
• Achten Sie darauf, dass kein Wasser in das Gehäuse gelangt.

HINWEIS!

Gefahr durch Fehlbedienung!

Unsachgemäßer Umgang mit der Quadrokopter kann zu Beschädigung führen.

• Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten, sowie scharfe oder metallische Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.

• Geben Sie die Quadrokopter keinesfalls in die Spülmaschine. Sie würden ihn dadurch zerstören.

• Lassen Sie den Quadrokopter vollständig abkühlen.

• Wischen Sie die Quadrokopter mit einem leicht angefeuchteten Tuch ab. Lassen Sie den Quadrokopter danach vollständig trocknen.

Akku ausbauen

Vor der Entsorgung des Quadrokopters muss der Akku ausgebaut und separat entsorgt werden. Gehen Sie hierzu wie folgt vor:

1. Vergewissern Sie sich zunächst, dass Quadrokopter und Fernbedienung ausgeschaltet sind und stellen Sie sicher, dass Quadrokopter und Fernbedienung über die gesamte Dauer des Akkuausbaus ausgeschaltet bleiben.

2. Entnehmen Sie den Akku 6 aus dem Akkufach 29 auf der Unterseite des Quadrokopters, indem Sie den Knopf zum lösen des Akkus drücken und den Akku 6 in Pfeilrichtung zu den hinteren Positions-LEDs 34 aus dem Akkufach 30 schieben.

3. Entnehmen Sie vorsichtig den Akku aus dem Quadrokopter.

4. Schrauben Sie nun mit einem Kreuzschlitzschraubenzieher (nicht im Lieferumfang enthalten) das Gehäuse des Akkus auf und lösen Sie die Kabel von der Platine.
5. Entsorgen Sie den Akku wie dies im Kapitel „Entsorgung“ auf Seite 59 beschrieben ist.

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Altgerät entsorgen

(Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen)

Altgeräte dürfen nicht in den Hausmüll!

Sollte der Quadrokopter einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit dem nebenstehendem Symbol gekennzeichnet.

Batterien und Akkus dürfen nicht in den

Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle in Ihrer Gemeinde/ Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

* gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb = Blei

MAGINON

supra Foto-Elektronik-Vertriebs-

GmbH

Denisstr. 28 a

67663 Kaiserslautern

Deutschland
