Produkttyp	Einweg-Lichtschranke
Modell	EX-21B
Marke	Panasonic
Erfassungsreichweite	1 m (bei undurchsichtigem Objekt mind. ø2,6 mm)
Mindestobjektgröße	ø2,6 mm undurchsichtiges Objekt
Betriebsart	Dunkel-EIN (Ausgang aktiv bei Unterbrechung des Lichtstrahls)
Ausgang	NPN-Transistor, offener Kollektor, max. 50 mA, Restspannung max. 1 V (50 mA)
Betriebsspannung	12 bis 24 V DC ±10 %, Restwelligkeit max. 10 %
Stromaufnahme	Sender max. 10 mA, Empfänger max. 10 mA
Ansprechzeit	max. 0,5 ms
Schutzart	IP67 (IEC)
Umgebungstemperatur	-25 bis +55 °C (Betrieb), -30 bis +70 °C (Lagerung)
Luftfeuchtigkeit	35 bis 85 % relative Feuchte (Betrieb und Lagerung)
Kabellänge	2 m
Kabelquerschnitt	0,1 mm², 3-adrig (Sender 2-adrig)
Gewicht	ca. 20 g (Sender und Empfänger je)
Gehäusematerial	PET, Linsen: Polyarylat
Sendediode	Rote LED (moduliert)
Anzeigen	Stabilitätsanzeige (grün), Betriebsanzeige (orange) am Empfänger
Kurzschlussschutz	Integriert
Wiederholpräzision	max. 0,05 mm (senkrecht zur Strahlachse)
Montage	Mit M3-Schrauben, Anzugsdrehmoment max. 0,5 N·m
Zubehör im Lieferumfang	Kein Zubehör

Häufig gestellte Fragen - EX-21B PANASONIC

Wie schließe ich den EX-21B Sensor an?

Der Sensor hat drei Adern (Sender zwei Adern). Braun = +V (12-24 V DC), Blau = 0 V, Schwarz = Ausgang. Der Ausgang ist ein NPN-Transistor mit offenem Kollektor. Achten Sie auf korrekte Polung und schalten Sie die Spannung erst nach der Verdrahtung ein.

Kann ich das Kabel des Sensors verlängern?

Ja, das Kabel kann bis zu max. 50 m verlängert werden, wenn ein Querschnitt von mind. 0,3 mm² verwendet wird. Zur Vermeidung von Störungen sollte die Verlängerung jedoch kurz gehalten werden.

Welche Schutzart hat der Sensor?

Der Sensor hat die Schutzart IP67 nach IEC, d.h. er ist staubdicht und gegen zeitweiliges Untertauchen geschützt. Er darf jedoch nicht dauerhaft in Wasser oder aggressiven Medien betrieben werden.

Wie stelle ich die Empfindlichkeit ein?

Der EX-21B hat kein Empfindlichkeitspotenziometer. Die optimale Ausrichtung von Sender und Empfänger ist entscheidend. Richten Sie die Strahlachse aus, bis die grüne Stabilitätsanzeige leuchtet. Bei Reflexions-Lichtschranken (andere Modelle) gibt es einen Poti.

Was bedeuten die Anzeigen am Empfänger?

Die grüne LED (Stabilitätsanzeige) leuchtet, wenn der Lichtempfang stabil ist. Die orange LED (Betriebsanzeige) leuchtet, wenn der Ausgang aktiv (EIN) ist. Im Modus Dunkel-EIN (EX-21B) leuchtet die orange LED, wenn der Lichtstrahl unterbrochen wird.

Kann der Sensor im Freien verwendet werden?

Der Sensor ist nur für den Innenbereich vorgesehen. Vermeiden Sie direkte Sonneneinstrahlung, starke Fremdlichtquellen (z.B. Leuchtstoffröhren), Staub, Dampf und korrosive Dämpfe. Die Schutzart IP67 erlaubt zeitweilige Nässe, aber keine dauerhafte Außenanwendung.

Welche Objekte kann der EX-21B erkennen?

Der Sensor erkennt undurchsichtige Objekte ab einem Durchmesser von 2,6 mm bei einer Reichweite von 1 m. Transparente oder halbdurchsichtige Objekte sind mit diesem Modell nicht zuverlässig erkennbar.

Was ist der Unterschied zwischen Hell-EIN und Dunkel-EIN?

Hell-EIN: Der Ausgang ist aktiv, wenn der Lichtstrahl empfangen wird (Sensor bei durchgehendem Licht). Dunkel-EIN: Der Ausgang ist aktiv, wenn der Lichtstrahl unterbrochen wird (Sensor bei Objekt im Strahl). Der EX-21B ist fest auf Dunkel-EIN eingestellt (Modellendung B).

Warum leuchtet die Betriebsanzeige nicht?

Mögliche Ursachen: Keine Spannungsversorgung, falsche Verdrahtung, Kabelbruch, Ausrichtung von Sender und Empfänger nicht korrekt, oder der Sensor ist defekt. Überprüfen Sie die Spannung (12-24 V DC), die Polung und die Ausrichtung der Strahlachse.

Wie reinige ich den Sensor?

Reinigen Sie die Linsenoberflächen vorsichtig mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel wie Verdünner oder organische Lösungsmittel. Achten Sie darauf, dass keine Kratzer entstehen.

BEDIENUNGSANLEITUNG EX-21B PANASONIC

Danke, dass Sie sich für ein Produkt von Panasonic Electric Works SUNX Co., Ltd. entschieden haben. Bitte lesen Sie diese Bedienungsanleitung für die bestimmungsgemäße Verwendung dieses Produkts sorgfältig durch. Heben Sie diese Bedienungsanleitung zum Nachlesen griffbereit auf.

WARNUNG

• Benutzen Sie dieses Produkt nicht zum Schutz von Personen.
• Wenn Sie Sensorelemente zum Schutz von Personen verwenden, sollten Sie Produkte benutzen, die den jeweiligen Landesgesetzen und Standards entsprechen, wie etwa OSHA, ANSI oder IEC.

1 VORSICHTSMASSNAHMEN

- Dieses Produkt wurde ausschließlich zur industriellen Verwendung entwickelt/hergestellt.

- Für das Produkt wird ein dünnes, 0,1mm starkes Kabel verwendet. Beim Herausziehen des Kabels keine übermäßige Kraft aufwenden: Es kann sonst zu einem Kabelbruch kommen.

- Der Sensortyp EX-24□(-PN) ist nicht mit einem Empfindlichkeitspotenziometer ausgestattet. Es sollte ein angemessener Abstand von reflektierenden Objekten im Hintergrund eingehalten werden, z.B. von Förderbändern etc., da diese die Erkennung beeinträchtigen können.

- Wenn im Hintergrund ein reflektierendes Objekt vorhanden ist, kann die Erkennungsleistung des X-28□A(-PN) beeinträchtigt werden. Prüfen Sie bei der Einrichtung des Sensors, dass das reflektierende Objekt keine Beeinträchtigung hervorruft. Wenn das reflektierende Objekt die Erkennung beeinträchtigt, entfernen Sie es, schwärzen Sie es oder ergreifen Sie andere Gegenmaßnahmen.

- Wenn die Sensoren nah aneinander montiert sind, und die Umgebungstemperatur nahe dem maximalen Nennwert ist, sorgen Sie für eine ausreichende Wärmeabstrahlung und Ventilation.

● Die Verdrahtung muss bei ausgeschalteter Spannungsversorgung erfolgen.

● Falsche Verdrahtungen können den Sensor beschädigen.

- Die Spannungsversorgung muss innerhalb der angegebenen Werte inklusive Restwelligkeit liegen. Beachten Sie, dass die Betriebsspannung innerhalb der angegebenen Werte liegt.

- Wird der Strom von einem handelsüblichen Schaltregler bereitgestellt, stellen Sie sicher, dass die Geräteerde (F.G.) der Spannungsversorgung an eine Schutzerde angeschlossen ist.

- Falls elektrische Bauteile (Schaltregler, Frequenzumrichter, etc.) in der Nähe des Produkts verwendet werden, die Störstrahlungen erzeugen, müssen Sie den Erdungsanschluss der Bauteile an eine vorhandene Schutzerde anschließen.

- Verlegen Sie die Kabel nicht zusammen mit Starkstromkabeln oder Hochspannungsleitungen in demselben Kabelkanal. Dies kann zu Fehlfunktionen führen.

- Das Kabel für den Sender und Empfänger der Einweg-Lichtschranke mit einer Stärke von 0,3mm ^2 oder mehr lässt sich bis zu max. 50m verlängern. Um Störstrahlungen zu vermeiden, sollte das Kabel jedoch möglichst kurz gehalten werden.

- Während des Initialisierungsvorgangs (0,5s nach dem Einschalten der Spannungsversorgung) dürfen keine Einstellungen erfolgen.

- Bei starken äußeren Lichteinflüssen, kann die Objekterkennung behindert werden. Stellen Sie deshalb sicher, dass der Sensor nicht direkt einer der folgenden Lichtquellen ausgesetzt ist: fluoreszierendem Licht von Leuchtstoffröhren mit Schnellstarter, Hochfrequenz-Licht, Sonnenlicht etc.

- Beanspruchen Sie die Kabelverbindungsstelle des Sensors nicht durch gewaltsames Verbiegen oder Ziehen.

• Dieser Sensor darf nur in Innenräumen verwendet werden.
• Vermeiden Sie Staub, Schmutz und Dampf. Montageorte mit übermäßig viel Dampf, Staub, etc. sind ungeeignet. Vermeiden Sie auch, dass der Sensor korrodierenden Dämpfen ausgesetzt wird.
• Der Sensor darf nicht mit Wasser, Öl, Fett oder organischen Lösungsmitteln, wie Verdünner, in Berührung kommen.

2 ANZEIGE- UND BEDIENELEMENTE

EX-21□

Nr. Element Beschreibung
1 Strahlachse
2 Stabilitätsanzeige (grün)	Nur Empfänger.Leuchtet, wenn die Erkennung entsprechend den eingestellten Parametern stabil ist.
3 Betriebsanzeige (orange)	Nur Empfänger.Leuchtet, wenn der Ausgang aktiv ist.

EX-23□

Nr. Element Beschreibung
1 Strahlachse
2 Stabilitätsanzeige (grün)	Nur Empfänger.Leuchtet, wenn die Erkennung entsprechend den eingestellten Parametern stabil ist.
3 Betriebsanzeige (orange)	Nur Empfänger.Leuchtet, wenn der Ausgang aktiv ist.
4 Hell-Dunkel-Schalter	Nur Empfänger.L: Hell-EINHell-Dunkel-Schalter im Uhrzeigersinn bis zum Anschlag drehen.D: Dunkel-EINHell-Dunkel-Schalter entgegen dem Uhrzeigersinn bis zum Anschlag drehen.
5 Empfindlich-keitspotenziometer	Nur Sender.Drehen im Uhrzeigersinn erhöht die Reichweite.Siehe “EMPFINDLICHKEIT ANPASSEN” auf Seite 2.

EX-24□

Nr. Element Beschreibung
1 Empfänger
2 Stabilitätsanzeige (grün)	Leuchtet, wenn die Erkennung entsprechend den eingestellten Parametern stabil ist.
3 Betriebsanzeige (orange)	Leuchtet, wenn der Ausgang aktiv ist.
4 Sender

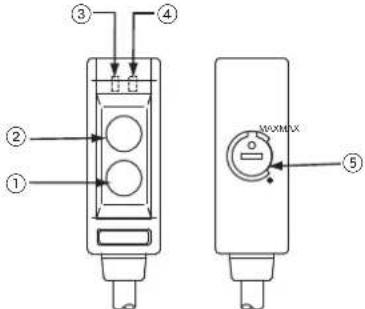

EX-22□, EX-26□, EX-28□, EX-29□

Nr. Element Beschreibung
1 Sender
2 Empfänger
3 Stabilitätsanzeige (grün)	Leuchtet, wenn die Erkennung entsprechend den eingestellten Parametern stabil ist.
4 Betriebsanzeige (orange)	Leuchtet, wenn der Ausgang aktiv ist.
5 Empfindlichkeitspotenziometer	Drehen im Uhrzeigersinn erhöht die Reichweite.Siehe “EMPFINDLICHKEIT ANPASSEN” auf Seite 2.

3 EMPFINDLICHKEIT ANPASSEN

Zur Anpassung der Empfindlichkeit ist es wichtig, den Unterschied zwischen dem Status "Hell" und dem Status "Dunkel" zu verstehen.

Verwechseln Sie die Status "Hell" und "Dunkel" nicht mit der Betriebsanzeige "Hell-EIN" und "Dunkel-EIN"!

Sensortyp Status	"Hell" Status "Dunkel"
Einweg-Lichtschranke
Reflexions-Lichtschranke	Sensor Reflektor	Sensor Reflektor
Standard-Lichttaster
Konvergenter Lichttaster, Typ mit kleinem Lichtfleck

Verhältnis zwischen Ausgang und Anzeigen

Hell-EIN Dunkel-EIN
Stabilitätsanz- elge	Betriebs- anzeige	Ausgang	Messbedingung	Ausgang	Betriebs- anzeige	Stabilitätsanz- elge
		EIN	Stables Licht	AUS
			Instables Licht			●
	●	AUS	Instabile Dunkelheit	EIN
			Stabile Dunkelheit			●

☀= LED leuchtet, ●= LED leuchtet nicht

Vorgehensweise

Diese Vorgehensweise setzt voraus, dass der Betriebsmodus "Hell-EIN" aktiv ist. Wenn der Betriebsmodus "Dunkel-EIN" aktiv ist, verhält sich der Ausgang umgekehrt!

Verwenden Sie den mitgelieferten Schraubendreher und drehen Sie den Potenziometer vorsichtig. Bei zu großer Krafteinwirkung kann er beschädigt werden.

Wenn der EX-22□(-PN) für eine Reichweite von max. 50mm eingesetzt wird, ist der Bereich für die Anpassung der Empfindlichkeit extrem klein.

Schritt	Empfindlichkeitspotenziometer	Beschreibung
1 Empfindlichkeit		dem Uhrzeigersinn bis zum Anschlag in die Position der geringsten Empfindlichkeit drehen (●).
2 Im Status "Hell" drehen Sie den Empfindlich-keitspotenziometer langsam im Uhrzeiger-sinn bis Punkt A gefunden ist, an dem der Ausgang auf EIN schaltet.*1
Schritt	Empfind- lichkeitspo- tenziometer	Beschreibung
3 Im Status "Dunkel"		den Empfindlichkeitspo- tenziometer langsam im Uhrzeigersinn dre- hen, bis der Ausgang auf EIN schaltet.*1 Dann langsam zurück bis Punkt B drehen, d.h. jenem Punkt, an dem der Ausgang auf AUS schaltet.*1 Wenn der Sensor nicht EIN schaltet, obwohl der Potenziometer im Uhrzeigersinn bis zum Anschlag gedreht ist, dann entspricht Punkt B der Position MAX.
4 Die Position, die genau zwischen den ermit- telten Punkten A und B liegt, ist die optimale Erkennungsposition.

^*1 Beachten Sie, dass dies nur für den Betriebsmodus Hell-EIN gilt.

4 STRAHLAUSRICHTUNG

Einweg-Lichtschranke

①Beim EX-23(-PN) den Hell-/Dunkel-Schalter in die Position (L) drehen, um den Modus Hell-EIN zu aktivieren.
②Sender und Empfänger so platzieren, dass sie in einer geraden Linie gegenüber liegen. Sender nach oben, unten, links und rechts bewegen, um mit Hilfe der Betriebsanzeige (orange) des Empfängers festzustellen, in welcher Position das Licht empfangen wird. Sender in der Mitte des Empfangsbereichs einrichten.
③Winkel des Senders anpassen. Dazu Sender nach oben, unten, links und rechts drehen.
④Ausrichtungswinkel des Empfängers ebenso anpassen.
⑤Sicherstellen, dass die Stabilitätsanzeige grün leuchtet.
⑥Beim EX-23(-PN) den benötigten Betriebsmodus (Hell-EIN oder Dunkel-EIN) mit dem Hell-Dunkel-Schalter auswählen.

Reflexions-Lichtschranke

①Empfindlichkeitspotenziometer im Uhrzeigersinn bis zum Anschlag in die Position der höchsten Empfindlichkeit (MAX) drehen.
②Sensor und Reflektor so platzieren, dass sie in einer geraden Linie gegenüber liegen. Reflektor nach oben, unten, links und rechts bewegen, um mit Hilfe der Betriebsanzeige (orange) festzustellen, in welcher Position das Licht empfangen wird. Reflektor in der Mitte des Empfangsbereichs einrichten.
③Ausrichtungswinkel des Reflektors anpassen, indem Sie ihn nach oben, unten, links und rechts drehen.
④Ausrichtungswinkel des Sensors ebenso anpassen.
⑤Sicherstellen, dass die Stabilitätsanzeige grün leuchtet.

5 REFLEXIONS-LICHTSCHRANKE

Prüfen Sie bei der Einrichtung des EX-29☐(-PN) folgende Punkte, wenn Objekte aus glänzenden Materialien erkannt werden sollen.

• Der im Diagramm als "L" bezeichnete Abstand sollte lang genug sein.
• Sensor in einem Winkel von 10 bis 30 Grad zum Objekt installieren.

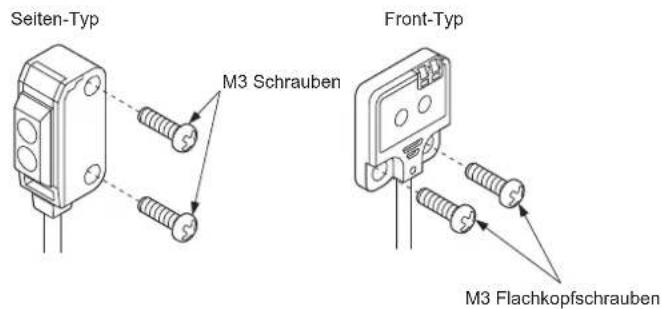

6 MONTAGE

Sensor mit M3-Schrauben montieren. Verwenden Sie beim Fronttyp die M3 Flachkopfschrauben ohne Beilagscheiben.

Das Anzugsdrehmoment sollte maximal 0,5N·m sein.

Montagewinkel

Die Montagewinkel sind als Zubehör erhältlich.

Das Anzugsdrehmoment sollte maximal 0,5N·m sein.

	Modellnr. Beschreibung
Fronttyp	MS-EX20-1	Zwei M3-Flachkopfschrauben à 5mm werden mitgeliefert.Material: korrosionsbeständiger Stahl (SUS304).
	MS-EX20-3
Seitentyp	MS-EX20-2	Zwei M3 Schrauben à 14mm mit Beilagscheiben werden mitgeliefert.Material: korrosionsbeständiger Stahl (SUS304).
	MS-EX20-4
	MS-EX20-5	Für EX-23(-PN):Zwei M3 Schrauben à 12mm (korrosionsbeständiger Stahl), eine M3 Innensechskantschraube und eine M3 Sechskantmutter.Material: korrosionsbeständiger Stahl (SUS304).

7 SCHLITZMASKEN

Die Schlitzmaske steht nur für die Einweg-Lichtschranke zur Verfügung.

Die als Zubehör erhältlichen Schlitzmasken unterstützen die Erkennung kleiner Objekte. Die Genauigkeit der Positionsbestimmung wird ebenfalls erhöht. Die Reichweite wird jedoch reduziert.

Sensortyp	Schlitzmaske Modellnr.	Beschreibung
EX-21□	OS-EX20-05 Schlitz-Durchmesser: 0,5mm.
	OS-EX20-05X3 Schlitz: 0,5 x 3,0mm.
EX-23□	OS-EX20E-05 Schlitz-Durchmesser: 0,5mm.
	OS-EX20E-05X3 Schlitz: 0,5 x 3,0mm.

Montage

Das Anzugsdrehmoment sollte maximal 0,5N·m sein.

①Schlitzmaske über den Sensor legen.

② Löcher aneinander ausrichten und das Distanzstück mit den mitgelieferten M3-Schrauben befestigen.

8 DISTANZSTÜCK MONTIEREN

Das als Zubehör erhältliche Distanzstück steht nur für den Fronttyp zur Auswahl.

Bauteilnr.: MS-EX20-FS.

Montage

Das Anzugsdrehmoment sollte maximal 0,5N·m sein.

①Distanzstück an den Sensor anlegen.

② Löcher aneinander ausrichten und das Distanzstück mit den mitgelieferten M3-Schrauben befestigen.

9 E/A SCHALTPLÄNE

In diesem Abschnitt werden folgende Symbole verwendet.

Symbol Bedeutung

D Verpolungsschutzdiode

ZD Zenerdiode (Spannungsspitzenschutz)

Tr1 NPN-Ausgangstransistor

Tr2 PNP-Ausgangstransistor

Typ mit NPN-Ausgang

Nur der Empfänger der Einweg-Lichtschranke besitzt einen Ausgang.

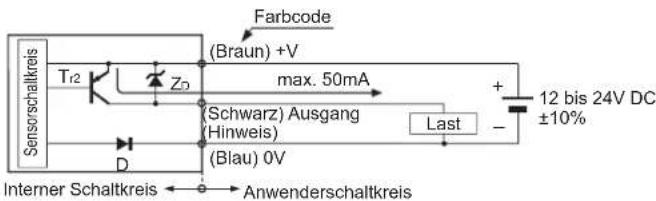

Typ mit PNP-Ausgang

Nur der Empfänger der Einweg-Lichtschranke besitzt einen Ausgang.

10 TECHNISCHE DATEN

Typ		Einweg-Lichtschranke		Reflexions-Lichtschranke	Standard-Lichttaster	Konvergenter Lichttaster		Typ mit kleinem Lichtfleck
						Diffuser Strahl	Fokussierter Strahl	Lange Fokusreichweite
		Fronttyp Seitentyp Seitentyp Fronttyp Seitentyp Seitentyp
Modellnr.*1	Hell-EIN EX-21A(-PN)		EX-23(-PN)*2	EX-29A(-PN) EX-22	2A(-PN) EX-24A(-PN) EX-26A(-PN) EX-28A(-PN)	EX-28A(-PN)
	Dunkel-EIN	EX-21B(-PN) EX-29B(-PN) EX-22B(-PN) EX-24B(-PN) EX-26B(-PN) EX-28B(-PN)
Reichweite 1m 2m				30 bis 300mm*3	5 bis 160mm*4	2 bis 25mm*5	6 bis 14mm*6	45 bis 115mm*7
Zu erkennendes Objekt Mink.		ø2,6mm undurchsichtigiges Objekt*8	Mind. ø3mm undurchsichtigiges Objekt*9	Mind. ø 15mm undurchsichtig oder halbdurchsichtiges Objekt*3	Undurchsichtiges, halbdurchsichtiges oder transparentes Objekt	Mind. ø0,1mm Kupfer-draht*10	Mind. ø0,1mm Kupfer-draht*10	Undurchsichtiges, halbdurchsichtiges oder transparentes Objekt*11
Hysterese –		max. 15% der Tastweite
Wiederholpräzision (bei rechtem Winkel zu Strahlachse)		max. 0,05mm		max. 0,5mm	max. 0,3mm	max. 0,1mm*10	max. 0,05mm*10	max. 0,3mm
Betriebsnennspannung		12 bis 24V DC±10%, Restwelligkeit Spitze-Spitze max. 10%
Stromaufnahme		Sender: max. 10mA Empfänger: max. 10mA		max. 13mA
Ausgang		EX-☐A, EX-☐B, EX-23NPN-Transistor mit offenem KollektorMaximale Senke: 50mAAnliegende Spannung: Max. 30V DC (zwischen Ausgang und 0V)Restspannung: max. 1V (bei 50mA Laststrom), max. 0,4V (bei 16mA Laststrom)				EX-☐A-PN, EX-☐B-PN, EX-23-PNPNP-Transistor mit offenem KollektorMaximale Quelle: 50mAAnliegende Spannung: Max. 30V DC (zwischen Ausgang und +V)Restspannung: max. 1V (bei 50mA Laststrom), max. 0,4V (bei 16mA Laststrom)
		Kurzschluss-schutz	Integriert
Ansprechzeit		max. 0,5ms
Betriebsanzeige		Orange LED; leuchtet, wenn Ausgang auf EIN schaltet. Einweg-Lichtschranke: befindet sich am Empfänger.
Stabilitätsanzeige		Grüne LED leuchtet bei stabilem Lichtempfang oder stabiler Dunkelheit. Einweg-Lichtschranke: befindet sich am Empfänger.
Empfindlichkeitspotenzio meter		– Stufenlos regelbarer Poti	Stufenlos regelbarer Poti		–	Stufenlos regelbarer Poti
Schutzart		IP67 (IEC)
Umgebungstemperatur		-25 bis +55°C (Kondensation oder Eisbildung ist nicht zulässig), Lagerung: -30 bis +70°C
Luftfeuchtigkeit		35 bis 85% relative Feuchte, Lagerung: 35 bis 85% relative Feuchte
Sendediode		Rote LED (moduliert)
Material		Gehäuse: PET, Linsen: Polyalylat
Kabel		0,1mm2 3-adriges Kabel mit Kappe (Sender der Einweg-Lichtschranke: 2-adrig), Länge: 2m
Gewicht		Sender, Empfänger: jeweils ca. 20g		ca. 20g
Modellnr. ^1	Hell-EIN EX-21A(-PN)		EX-23(-PN) ^2 -29B(-PN) EX-22B(-PN) EX-24B(-PN) EX-26B(-PN) EX-28B(-PN)
	Dunkel-EIN	EX-21B(-PN) EX
Zubehör – Schrauben-			dreher für Poti: 1 Stück	RF-200(Reflektor): 1 StückSchraubendreher für Poti: 1 Stück	Schraubendreher für Poti: 1 Stück	– Schraubendreher für Poti: 1 Stück

^1 Modellnummern mit der Endung -PN besitzen einen PNP-Ausgang. Die Endung P auf dem Etikett der Einweg-Lichtschranken, z.B. EX-OP, kennzeichnet einen Sender; die Endung D, z.B. EX-OD, kennzeichnet einen Empfänger. Die Reflexions-Lichtschranke mit der Endung -Y enthält den Reflektor RF-200 nicht.
^2 Die Betriebsarten Hell-EIN oder Dunkel-EIN können über den Hell-/Dunkel-Schalter, der sich am Empfänger befindet, ausgewählt werden.
^3 Die Reichweite und die Objektgröße für die Reflexions-Lichtschranke beziehen sich auf den Einsatz des Reflektors RF-200. Die angegebene Reichweite bezieht sich auf den Einstellungsbereich des Sensors in Verbindung mit diesem Reflektor; der Sensor selbst kann auch Objekte in einer geringeren Entfernung als 30mm erkennen. Wenn der Abstand zum Reflektor max. 100mm beträgt, sollte das zu erkennende Objekt undurchsichtig sein.
^4 Mit weißem Büropapier (200 x 200m). Wenn Sie dieses Produkt bei einer maximalen Reichweite von 50mm einsetzen, wird der Anpassungsbereich für die Empfindlichkeit extrem klein.
^5 Konvergenzpunkt: 10mm. Mit weißem Büropapier (50 x 50m).
^6 Konvergenzpunkt: 10mm. Mit weißem Büropapier (50 x 50m). Fleckdurchmesser 1mm mit einem einstellbaren Abstand von 10mm.
^*7 Mit weißem Büropapier (100 x 100m). Fleckdurchmesser 5mm mit einem einstellbaren Abstand von 80mm.
*8 Abstand zwischen Sender und Empfänger: 1m.
*9 Abstand zwischen Sender und Empfänger: 2m.
*10Abstand: 10mm.
*11Mind. ø1mm Kupferdraht. Abstand: 80mm.
