Produkttyp	Einweg-Lichtschranke (Sender/Empfänger)
Modell	EX-21A (-PN für PNP-Ausgang)
Reichweite	1 m
Mindestobjekt	Ø2,6 mm undurchsichtig
Betriebsspannung	12 – 24 V DC ±10 %, Restwelligkeit max. 10 % Spitze-Spitze
Stromaufnahme	Sender: max. 10 mA, Empfänger: max. 10 mA
Ausgang	NPN-Transistor, offener Kollektor, max. 50 mA (EX-21A); PNP bei EX-21A-PN
Ansprechzeit	max. 0,5 ms
Betriebsanzeige	orange LED (am Empfänger), leuchtet bei aktivem Ausgang
Stabilitätsanzeige	grüne LED (am Empfänger), leuchtet bei stabilem Lichtempfang oder stabiler Dunkelheit
Schutzart	IP67 (IEC)
Umgebungstemperatur	-25 bis +55 °C (Betrieb), -30 bis +70 °C (Lagerung)
Luftfeuchtigkeit	35 – 85 % relative Feuchte (Betrieb und Lagerung)
Sendediode	rote LED (moduliert)
Gehäusematerial	PET, Linsen: Polyallylat
Kabel	0,1 mm², 3-adrig (Sender 2-adrig), Länge 2 m
Gewicht	Sender und Empfänger je ca. 20 g
Montage	M3-Schrauben, Anzugsdrehmoment max. 0,5 N·m
Zubehör	Schraubendreher für Poti, Schlitzmasken (OS-EX20-05 u.a.), Distanzstück (MS-EX20-FS)
Kurzschlussschutz	integriert
Wiederholpräzision	max. 0,05 mm (senkrecht zur Strahlachse)

Häufig gestellte Fragen - EX-21A PANASONIC

Wie wird die Empfindlichkeit beim EX-21A eingestellt?

Der EX-21A besitzt kein Empfindlichkeitspotentiometer. Die Erkennung erfolgt durch Ausrichtung von Sender und Empfänger. Bei anderen Modellen (z.B. EX-23) erfolgt die Einstellung mit dem mitgelieferten Schraubendreher am Potentiometer – im Uhrzeigersinn erhöht die Reichweite.

Wie richte ich Sender und Empfänger aus?

Platzieren Sie Sender und Empfänger in einer geraden Linie gegenüber. Bewegen Sie den Sender, bis die orange Betriebsanzeige am Empfänger leuchtet. Fixieren Sie dann die Position und justieren Sie den Winkel. Die grüne Stabilitätsanzeige muss dauerhaft leuchten.

Welche Objekte kann der EX-21A erkennen?

Der Sensor erkennt undurchsichtige Objekte mit einem Mindestdurchmesser von 2,6 mm bei einem Abstand von 1 m zwischen Sender und Empfänger. Transparente oder sehr kleine Objekte können nur mit Schlitzmasken erkannt werden.

Kann der Sensor im Freien verwendet werden?

Der Sensor ist nur für Innenräume geeignet und hat Schutzart IP67. Vermeiden Sie direkte Sonneneinstrahlung, Staub, Dampf und korrosive Dämpfe. Starke Fremdlichtquellen wie Leuchtstoffröhren können die Funktion beeinträchtigen.

Was ist der Unterschied zwischen EX-21A und EX-21B?

EX-21A arbeitet im Hell-EIN-Modus (Ausgang aktiv bei Lichtempfang), EX-21B im Dunkel-EIN-Modus (Ausgang aktiv bei Unterbrechung). Dies ist werkseitig fest eingestellt.

Wie verlängere ich das Kabel?

Verwenden Sie ein Kabel mit einem Querschnitt von 0,3 mm² oder mehr. Die maximale Verlängerung beträgt 50 m. Vermeiden Sie die Verlegung zusammen mit Starkstromkabeln.

Was bedeutet die grüne Stabilitätsanzeige?

Die grüne LED leuchtet, wenn der Lichtempfang oder die Dunkelheit stabil ist und der Ausgang zuverlässig schaltet. Bei schwachem oder instabilem Licht erlischt sie.

Welche Schutzmaßnahmen sind bei der Installation zu beachten?

Schalten Sie die Spannungsversorgung vor der Verdrahtung aus. Vermeiden Sie Kabelbruch (0,1 mm dünne Adern). Schließen Sie bei Verwendung von Schaltreglern die Geräteerde an eine Schutzerde an. Keine übermäßige Zugbelastung am Kabel.

Kann der Sensor zum Personenschutz verwendet werden?

Nein! Der Sensor ist ausschließlich für industrielle Anwendungen entwickelt. Für Personenschutz müssen produktspezifische Normen wie OSHA, ANSI oder IEC eingehalten werden.

Welches Zubehör ist für den EX-21A erhältlich?

Erhältlich sind Schlitzmasken (OS-EX20-05 Ø0,5 mm, OS-EX20-05X3 0,5×3 mm) zur Erkennung kleiner Objekte, Montagewinkel (MS-EX20-1 bis -5) und ein Distanzstück (MS-EX20-FS) für Frontmontage.

BEDIENUNGSANLEITUNG EX-21A PANASONIC

Danke, dass Sie sich für ein Produkt von Panasonic Electric Works SUNX Co., Ltd. entschieden haben. Bitte lesen Sie diese Bedienungsanleitung für die bestimmungsgemäße Verwendung dieses Produkts sorgfältig durch. Heben Sie diese Bedienungsanleitung zum Nachlesen griffbereit auf.

WARNUNG

• Benutzen Sie dieses Produkt nicht zum Schutz von Personen.
• Wenn Sie Sensorelemente zum Schutz von Personen verwenden, sollten Sie Produkte benutzen, die den jeweiligen Landesgesetzen und Standards entsprechen, wie etwa OSHA, ANSI oder IEC.

1 VORSICHTSMASSNAHMEN

- Dieses Produkt wurde ausschließlich zur industriellen Verwendung entwickelt/hergestellt.

- Für das Produkt wird ein dünnes, 0,1mm starkes Kabel verwendet. Beim Herausziehen des Kabels keine übermäßige Kraft aufwenden: Es kann sonst zu einem Kabelbruch kommen.

- Der Sensortyp EX-24□(-PN) ist nicht mit einem Empfindlichkeitspotenziometer ausgestattet. Es sollte ein angemessener Abstand von reflektierenden Objekten im Hintergrund eingehalten werden, z.B. von Förderbändern etc., da diese die Erkennung beeinträchtigen können.

- Wenn im Hintergrund ein reflektierendes Objekt vorhanden ist, kann die Erkennungsleistung des X-28□A(-PN) beeinträchtigt werden. Prüfen Sie bei der Einrichtung des Sensors, dass das reflektierende Objekt keine Beeinträchtigung hervorruft. Wenn das reflektierende Objekt die Erkennung beeinträchtigt, entfernen Sie es, schwärzen Sie es oder ergreifen Sie andere Gegenmaßnahmen.

- Wenn die Sensoren nah aneinander montiert sind, und die Umgebungstemperatur nahe dem maximalen Nennwert ist, sorgen Sie für eine ausreichende Wärmeabstrahlung und Ventilation.

● Die Verdrahtung muss bei ausgeschalteter Spannungsversorgung erfolgen.

● Falsche Verdrahtungen können den Sensor beschädigen.

- Die Spannungsversorgung muss innerhalb der angegebenen Werte inklusive Restwelligkeit liegen. Beachten Sie, dass die Betriebsspannung innerhalb der angegebenen Werte liegt.

- Wird der Strom von einem handelsüblichen Schaltregler bereitgestellt, stellen Sie sicher, dass die Geräteerde (F.G.) der Spannungsversorgung an eine Schutzerde angeschlossen ist.

- Falls elektrische Bauteile (Schaltregler, Frequenzumrichter, etc.) in der Nähe des Produkts verwendet werden, die Störstrahlungen erzeugen, müssen Sie den Erdungsanschluss der Bauteile an eine vorhandene Schutzerde anschließen.

- Verlegen Sie die Kabel nicht zusammen mit Starkstromkabeln oder Hochspannungsleitungen in demselben Kabelkanal. Dies kann zu Fehlfunktionen führen.

- Das Kabel für den Sender und Empfänger der Einweg-Lichtschranke mit einer Stärke von 0,3mm ^2 oder mehr lässt sich bis zu max. 50m verlängern. Um Störstrahlungen zu vermeiden, sollte das Kabel jedoch möglichst kurz gehalten werden.

- Während des Initialisierungsvorgangs (0,5s nach dem Einschalten der Spannungsversorgung) dürfen keine Einstellungen erfolgen.

- Bei starken äußeren Lichteinflüssen, kann die Objekterkennung behindert werden. Stellen Sie deshalb sicher, dass der Sensor nicht direkt einer der folgenden Lichtquellen ausgesetzt ist: fluoreszierendem Licht von Leuchtstoffröhren mit Schnellstarter, Hochfrequenz-Licht, Sonnenlicht etc.

- Beanspruchen Sie die Kabelverbindungsstelle des Sensors nicht durch gewaltsames Verbiegen oder Ziehen.

• Dieser Sensor darf nur in Innenräumen verwendet werden.
• Vermeiden Sie Staub, Schmutz und Dampf. Montageorte mit übermäßig viel Dampf, Staub, etc. sind ungeeignet. Vermeiden Sie auch, dass der Sensor korrodierenden Dämpfen ausgesetzt wird.
• Der Sensor darf nicht mit Wasser, Öl, Fett oder organischen Lösungsmitteln, wie Verdünner, in Berührung kommen.

2 ANZEIGE- UND BEDIENELEMENTE

EX-21□

Nr. Element Beschreibung
1 Strahlachse
2 Stabilitätsanzeige (grün)	Nur Empfänger.Leuchtet, wenn die Erkennung entsprechend den eingestellten Parametern stabil ist.
3 Betriebsanzeige (orange)	Nur Empfänger.Leuchtet, wenn der Ausgang aktiv ist.

EX-23□

Nr. Element Beschreibung
1 Strahlachse
2 Stabilitätsanzeige (grün)	Nur Empfänger.Leuchtet, wenn die Erkennung entsprechend den eingestellten Parametern stabil ist.
3 Betriebsanzeige (orange)	Nur Empfänger.Leuchtet, wenn der Ausgang aktiv ist.
4 Hell-Dunkel-Schalter	Nur Empfänger.L: Hell-EINHell-Dunkel-Schalter im Uhrzeigersinn bis zum Anschlag drehen.D: Dunkel-EINHell-Dunkel-Schalter entgegen dem Uhrzeigersinn bis zum Anschlag drehen.
5 Empfindlich-keitspotenziometer	Nur Sender.Drehen im Uhrzeigersinn erhöht die Reichweite.Siehe “EMPFINDLICHKEIT ANPASSEN” auf Seite 2.

EX-24□

Nr. Element Beschreibung
1 Empfänger
2 Stabilitätsanzeige (grün)	Leuchtet, wenn die Erkennung entsprechend den eingestellten Parametern stabil ist.
3 Betriebsanzeige (orange)	Leuchtet, wenn der Ausgang aktiv ist.
4 Sender

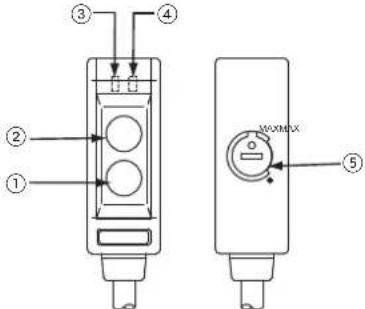

EX-22□, EX-26□, EX-28□, EX-29□

Nr. Element Beschreibung
1 Sender
2 Empfänger
3 Stabilitätsanzeige (grün)	Leuchtet, wenn die Erkennung entsprechend den eingestellten Parametern stabil ist.
4 Betriebsanzeige (orange)	Leuchtet, wenn der Ausgang aktiv ist.
5 Empfindlichkeitspotenziometer	Drehen im Uhrzeigersinn erhöht die Reichweite.Siehe “EMPFINDLICHKEIT ANPASSEN” auf Seite 2.

3 EMPFINDLICHKEIT ANPASSEN

Zur Anpassung der Empfindlichkeit ist es wichtig, den Unterschied zwischen dem Status "Hell" und dem Status "Dunkel" zu verstehen.

Verwechseln Sie die Status "Hell" und "Dunkel" nicht mit der Betriebsanzeige "Hell-EIN" und "Dunkel-EIN"!

Sensortyp Status	"Hell" Status "Dunkel"
Einweg-Lichtschranke
Reflexions-Lichtschranke	Sensor Reflektor	Sensor Reflektor
Standard-Lichttaster
Konvergenter Lichttaster, Typ mit kleinem Lichtfleck

Verhältnis zwischen Ausgang und Anzeigen

Hell-EIN Dunkel-EIN
Stabilitätsanz- elge	Betriebs- anzeige	Ausgang	Messbedingung	Ausgang	Betriebs- anzeige	Stabilitätsanz- elge
		EIN	Stables Licht	AUS
			Instables Licht
		AUS	Instabile Dunkelheit	EIN
			Stabile Dunkelheit

☀= LED leuchtet, ●= LED leuchtet nicht

Vorgehensweise

Diese Vorgehensweise setzt voraus, dass der Betriebsmodus "Hell-EIN" aktiv ist. Wenn der Betriebsmodus "Dunkel-EIN" aktiv ist, verhält sich der Ausgang umgekehrt!

Verwenden Sie den mitgelieferten Schraubendreher und drehen Sie den Potenziometer vorsichtig. Bei zu großer Krafteinwirkung kann er beschädigt werden.

Wenn der EX-22□(-PN) für eine Reichweite von max. 50mm eingesetzt wird, ist der Bereich für die Anpassung der Empfindlichkeit extrem klein.

Schritt	Empfindlichkeitspotenziometer	Beschreibung
1 Empfindlichkeitspotenziometer entgegen
2 Im Status "Hell",drehen Sie den Empfindlich-
Schritt	Empfind- lichkeitspo- tenziometer	Beschreibung
3 Im Status "Dunkel"		den Empfindlichkeitspo- tenziometer langsam im Uhrzeigersinn dre- hen, bis der Ausgang auf EIN schaltet.*1 Dann langsam zurück bis Punkt B drehen, d.h. jenem Punkt, an dem der Ausgang auf AUS schaltet.*1 Wenn der Sensor nicht EIN schaltet, obwohl der Potenziometer im Uhrzeigersinn bis zum Anschlag gedreht ist, dann entspricht Punkt B der Position MAX.
4 Die Position, die genau zwischen den ermittelten Punkten A und B liegt, ist die optimale Erkennungsposition.

^*1 Beachten Sie, dass dies nur für den Betriebsmodus Hell-EIN gilt.

4 STRAHLAUSRICHTUNG

Einweg-Lichtschranke

①Beim EX-23(-PN) den Hell-/Dunkel-Schalter in die Position (L) drehen, um den Modus Hell-EIN zu aktivieren.
②Sender und Empfänger so platzieren, dass sie in einer geraden Linie gegenüber liegen. Sender nach oben, unten, links und rechts bewegen, um mit Hilfe der Betriebsanzeige (orange) des Empfängers festzustellen, in welcher Position das Licht empfangen wird. Sender in der Mitte des Empfangsbereichs einrichten.
③Winkel des Senders anpassen. Dazu Sender nach oben, unten, links und rechts drehen.
④Ausrichtungswinkel des Empfängers ebenso anpassen.
⑤Sicherstellen, dass die Stabilitätsanzeige grün leuchtet.
⑥Beim EX-23(-PN) den benötigten Betriebsmodus (Hell-EIN oder Dunkel-EIN) mit dem Hell-Dunkel-Schalter auswählen.

Reflexions-Lichtschranke

①Empfindlichkeitspotenziometer im Uhrzeigersinn bis zum Anschlag in die Position der höchsten Empfindlichkeit (MAX) drehen.
②Sensor und Reflektor so platzieren, dass sie in einer geraden Linie gegenüber liegen. Reflektor nach oben, unten, links und rechts bewegen, um mit Hilfe der Betriebsanzeige (orange) festzustellen, in welcher Position das Licht empfangen wird. Reflektor in der Mitte des Empfangsbereichs einrichten.
③Ausrichtungswinkel des Reflektors anpassen, indem Sie ihn nach oben, unten, links und rechts drehen.
④Ausrichtungswinkel des Sensors ebenso anpassen.
⑤Sicherstellen, dass die Stabilitätsanzeige grün leuchtet.

5 REFLEXIONS-LICHTSCHRANKE

Prüfen Sie bei der Einrichtung des EX-29☐(-PN) folgende Punkte, wenn Objekte aus glänzenden Materialien erkannt werden sollen.

• Der im Diagramm als "L" bezeichnete Abstand sollte lang genug sein.
• Sensor in einem Winkel von 10 bis 30 Grad zum Objekt installieren.

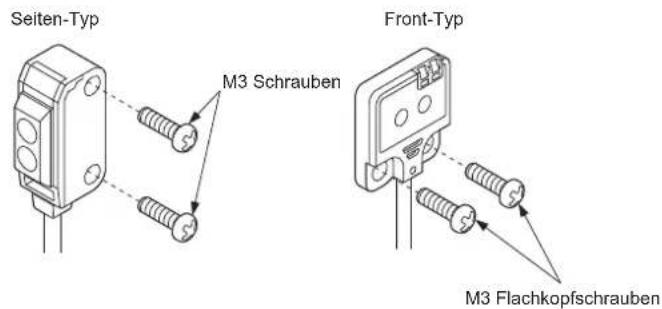

6 MONTAGE

Sensor mit M3-Schrauben montieren. Verwenden Sie beim Fronttyp die M3 Flachkopfschrauben ohne Beilagscheiben.

Das Anzugsdrehmoment sollte maximal 0,5N·m sein.

Montagewinkel

Die Montagewinkel sind als Zubehör erhältlich.

Das Anzugsdrehmoment sollte maximal 0,5N·m sein.

	Modellnr. Beschreibung
Fronttyp	MS-EX20-1	Zwei M3-Flachkopfschrauben à 5mm werden mitgeliefert.Material: korrosionsbeständiger Stahl (SUS304).
	MS-EX20-3
Seitentyp	MS-EX20-2	Zwei M3 Schrauben à 14mm mit Beilagscheiben werden mitgeliefert.Material: korrosionsbeständiger Stahl (SUS304).
	MS-EX20-4
	MS-EX20-5	Für EX-23(-PN):Zwei M3 Schrauben à 12mm (korrosionsbeständiger Stahl), eine M3 Innensechskantschraube und eine M3 Sechskantmutter.Material: korrosionsbeständiger Stahl (SUS304).

7 SCHLITZMASKEN

Die Schlitzmaske steht nur für die Einweg-Lichtschranke zur Verfügung.

Die als Zubehör erhältlichen Schlitzmasken unterstützen die Erkennung kleiner Objekte. Die Genauigkeit der Positionsbestimmung wird ebenfalls erhöht. Die Reichweite wird jedoch reduziert.

Sensortyp	Schlitzmaske Modellnr.	Beschreibung
EX-21□	OS-EX20-05 Schlitz-Durchmesser: 0,5mm.
	OS-EX20-05X3 Schlitz: 0,5 x 3,0mm.
EX-23□	OS-EX20E-05 Schlitz-Durchmesser: 0,5mm.
	OS-EX20E-05X3 Schlitz: 0,5 x 3,0mm.

Montage

Das Anzugsdrehmoment sollte maximal 0,5N·m sein.

①Schlitzmaske über den Sensor legen.

② Löcher aneinander ausrichten und das Distanzstück mit den mitgelieferten M3-Schrauben befestigen.

8 DISTANZSTÜCK MONTIEREN

Das als Zubehör erhältliche Distanzstück steht nur für den Fronttyp zur Auswahl.

Bauteilnr.: MS-EX20-FS.

Montage

Das Anzugsdrehmoment sollte maximal 0,5N·m sein.

①Distanzstück an den Sensor anlegen.

② Löcher aneinander ausrichten und das Distanzstück mit den mitgelieferten M3-Schrauben befestigen.

9 E/A SCHALTPLÄNE

In diesem Abschnitt werden folgende Symbole verwendet.

Symbol Bedeutung

D Verpolungsschutzdiode

ZD Zenerdiode (Spannungsspitzenschutz)

Tr1 NPN-Ausgangstransistor

Tr2 PNP-Ausgangstransistor

Typ mit NPN-Ausgang

Nur der Empfänger der Einweg-Lichtschranke besitzt einen Ausgang.

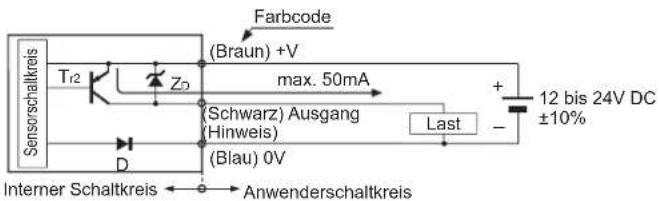

Typ mit PNP-Ausgang

Nur der Empfänger der Einweg-Lichtschranke besitzt einen Ausgang.

10 TECHNISCHE DATEN

Typ		Einweg-Lichtschranke		Reflexions-Lichtschranke	Standard-Lichttaster	Konvergenter Lichttaster		Typ mit kleinem Lichtfleck
						Diffuser Strahl	Fokussierter Strahl	Lange Fokusreichweite
		Fronttyp Seitentyp Seitentyp Fronttyp Seitentyp Seitentyp
Modellnr.*1	Hell-EIN EX-21A(-PN)		EX-23(-PN)*2	EX-29A(-PN) EX-22	2A(-PN) EX-24A(-PN) EX-26A(-PN) EX-28A(-PN)	EX-28A(-PN)
	Dunkel-EIN	EX-21B(-PN) EX-29B(-PN) EX-22B(-PN) EX-24B(-PN) EX-26B(-PN) EX-28B(-PN)
Reichweite 1m 2m				30 bis 300mm*3	5 bis 160mm*4	2 bis 25mm*5	6 bis 14mm*6	45 bis 115mm*7
Zu erkennendes Objekt Mink.		ø2,6mm undurchsichtigiges Objekt*8	Mind. ø3mm undurchsichtigiges Objekt*9	Mind. ø 15mm undurchsichtig oder halbdurchsichtiges Objekt*3	Undurchsichtiges, halbdurchsichtiges oder transparentes Objekt	Mind. ø0,1mm Kupfer-draht*10	Mind. ø0,1mm Kupfer-draht*10	Undurchsichtiges, halbdurchsichtiges oder transparentes Objekt*11
Hysterese -		max. 15% der Tastweite
Wiederholpräzision (bei rechtem Winkel zu Strahlachse)		max. 0,05mm		max. 0,5mm	max. 0,3mm	max. 0,1mm*10	max. 0,05mm*10	max. 0,3mm
Betriebsnennspannung		12 bis 24V DC±10%, Restwelligkeit Spitze-Spitze max. 10%
Stromaufnahme		Sender: max. 10mA Empfänger: max. 10mA		max. 13mA
Ausgang		EX-☐A, EX-☐B, EX-23NPN-Transistor mit offenem KollektorMaximale Senke: 50mAAnliegende Spannung: Max. 30V DC (zwischen Ausgang und 0V)Restspannung: max. 1V (bei 50mA Laststrom), max. 0,4V (bei 16mA Laststrom)				EX-☐A-PN, EX-☐B-PN, EX-23-PNPNP-Transistor mit offenem KollektorMaximale Quelle: 50mAAnliegende Spannung: Max. 30V DC (zwischen Ausgang und +V)Restspannung: max. 1V (bei 50mA Laststrom), max. 0,4V (bei 16mA Laststrom)
		Kurzschluss-schutz	Integriert
Ansprechzeit		max. 0,5ms
Betriebsanzeige		Orange LED; leuchtet, wenn Ausgang auf EIN schaltet. Einweg-Lichtschranke: befindet sich am Empfänger.
Stabilitätsanzeige		Grüne LED leuchtet bei stabilem Lichtempfang oder stabiler Dunkelheit. Einweg-Lichtschranke: befindet sich am Empfänger.
Empfindlichkeitspotenzio meter		- Stufenlos regelbarer Poti		Stufenlos regelbarer Poti		-	Stufenlos regelbarer Poti
Schutzart		IP67 (IEC)
Umgebungstemperatur		-25 bis +55°C (Kondensation oder Eisbildung ist nicht zulässig), Lagerung: -30 bis +70°C
Luftfeuchtigkeit		35 bis 85% relative Feuchte, Lagerung: 35 bis 85% relative Feuchte
Sendediode		Rote LED (moduliert)
Material		Gehäuse: PET, Linsen: Polyalylat
Kabel		0,1mm2 3-adriges Kabel mit Kappe (Sender der Einweg-Lichtschranke: 2-adrig), Länge: 2m
Gewicht		Sender, Empfänger: jeweils ca. 20g		ca. 20g
Modellnr. ^1	Hell-EIN EX-21A(-PN)		EX-23(-PN) ^2 -29B(-PN) EX-22B(-PN) EX-24B(-PN) EX-26B(-PN) EX-28B(-PN)
	Dunkel-EIN	EX-21B(-PN) EX
Zubehör – Schrauben-			dreher für Poti: 1 Stück	RF-200(Reflektor): 1 StückSchraubendreher für Poti: 1 Stück	Schraubendreher für Poti: 1 Stück	– Schraubendreher für Poti: 1 Stück

^1 Modellnummern mit der Endung -PN besitzen einen PNP-Ausgang. Die Endung P auf dem Etikett der Einweg-Lichtschranken, z.B. EX-OP, kennzeichnet einen Sender; die Endung D, z.B. EX-OD, kennzeichnet einen Empfänger. Die Reflexions-Lichtschranke mit der Endung -Y enthält den Reflektor RF-200 nicht.
^2 Die Betriebsarten Hell-EIN oder Dunkel-EIN können über den Hell-/Dunkel-Schalter, der sich am Empfänger befindet, ausgewählt werden.
^3 Die Reichweite und die Objektgröße für die Reflexions-Lichtschranke beziehen sich auf den Einsatz des Reflektors RF-200. Die angegebene Reichweite bezieht sich auf den Einstellungsbereich des Sensors in Verbindung mit diesem Reflektor; der Sensor selbst kann auch Objekte in einer geringeren Entfernung als 30mm erkennen. Wenn der Abstand zum Reflektor max. 100mm beträgt, sollte das zu erkennende Objekt undurchsichtig sein.
^4 Mit weißem Büropapier (200 x 200m). Wenn Sie dieses Produkt bei einer maximalen Reichweite von 50mm einsetzen, wird der Anpassungsbereich für die Empfindlichkeit extrem klein.
^5 Konvergenzpunkt: 10mm. Mit weißem Büropapier (50 x 50m).
^6 Konvergenzpunkt: 10mm. Mit weißem Büropapier (50 x 50m). Fleckdurchmesser 1mm mit einem einstellbaren Abstand von 10mm.
^*7 Mit weißem Büropapier (100 x 100m). Fleckdurchmesser 5mm mit einem einstellbaren Abstand von 80mm.
*8 Abstand zwischen Sender und Empfänger: 1m.
*9 Abstand zwischen Sender und Empfänger: 2m.
*10Abstand: 10mm.
*11Mind. ø1mm Kupferdraht. Abstand: 80mm.
