BEDIENUNGSANLEITUNG ZZ0692 IFM

Mehrwertpackung MVQ201

mit Steuerventil

Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www.ifm.com.

Beachten Sie die jeweiligen Bedienungsanleitungen der Einzelkomponenten dieses Sets.

1.1 Verwendete Symbole

▶ Handlungsanweisung

Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

Information

Ergänzender Hinweis

2 Sicherheitshinweise

- Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

- Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

- Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.

- Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.

- Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).

• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.

• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Das Gerät überträgt Daten an einen oder an mehrere Aktuatoren. Sie starten und führen Prozesse und Aktionen aus. Fehlbedienung kann Schäden an Maschinen, Material und Personen zur Folge haben.
• Geräte und Kabel wirksam vor Beschädigung schützen.

3 Bestimmungsgemäße Verwendung

Das Set ist für den Einsatz an pneumatischen Schwenkantrieben konzipiert. Es steuert das automatisierte Stellglied an und meldet dessen Position.

Der mitgelieferte Sensor (MVQ201) ist nur für den Betrieb an einem IO-Link-Master mit A-Port zulässig.

3.1 Produktübersicht

Bestellnummer Einzelkomponenten
ZZ0628 Ventilsensor MVQ201	Verbindungskabel EVC030Hafner Steuerventil, umschaltbar von 3/2-Wegeventil auf 5/2-Wegeventil
ZZ0629 Ventilsensor MVQ201	Verbindungskabel EVC030Montageplatte E12569Hafner Steuerventil, umschaltbar von 3/2-Wegeventil auf 5/2-Wegeventil
ZZ0630 Ventilsensor MVQ201	Verbindungskabel EVC030Montageplatte E12573Hafner Steuerventil, umschaltbar von 3/2-Wegeventil auf 5/2-Wegeventil

3.1.1 Einzelkomponenten

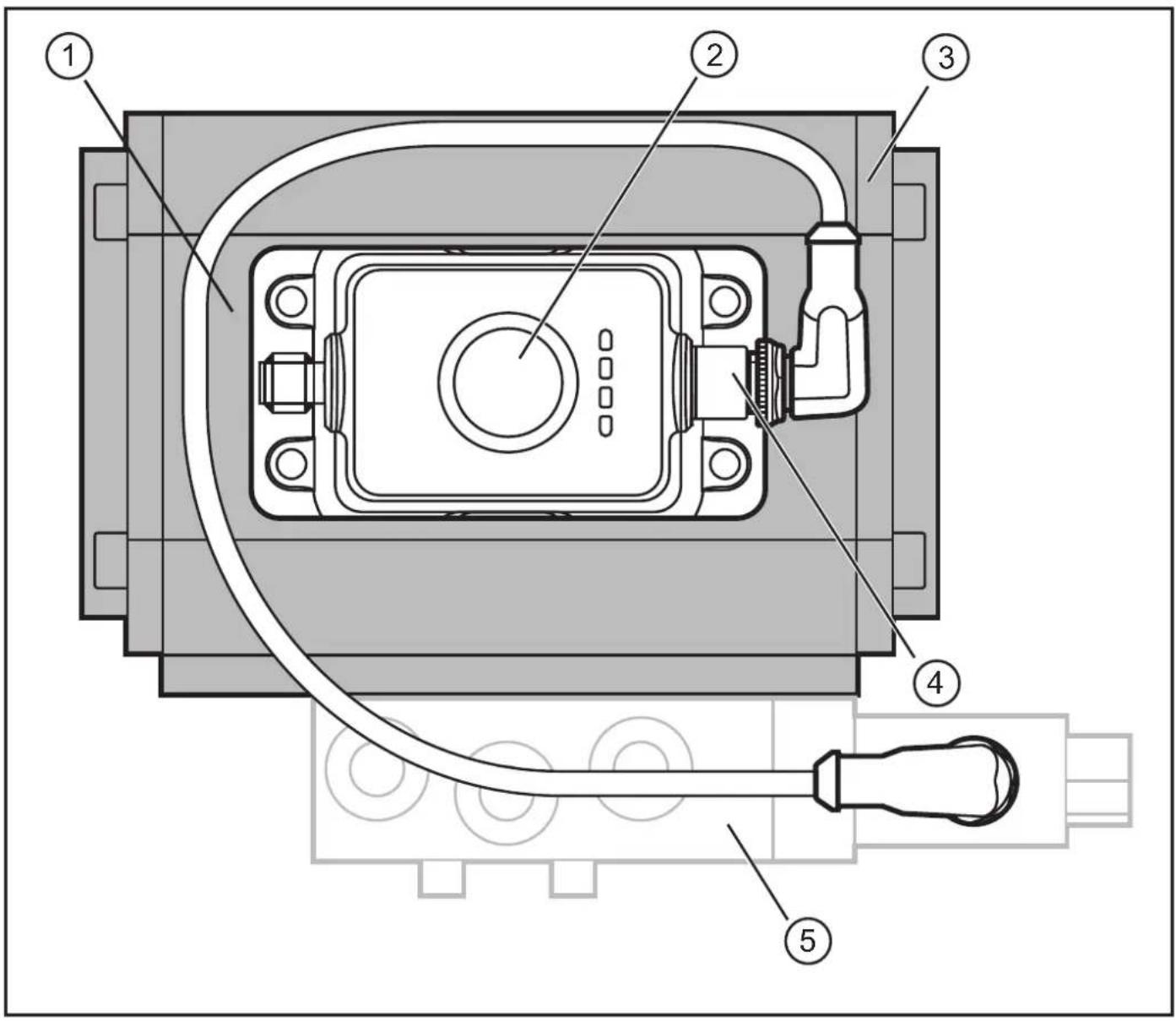

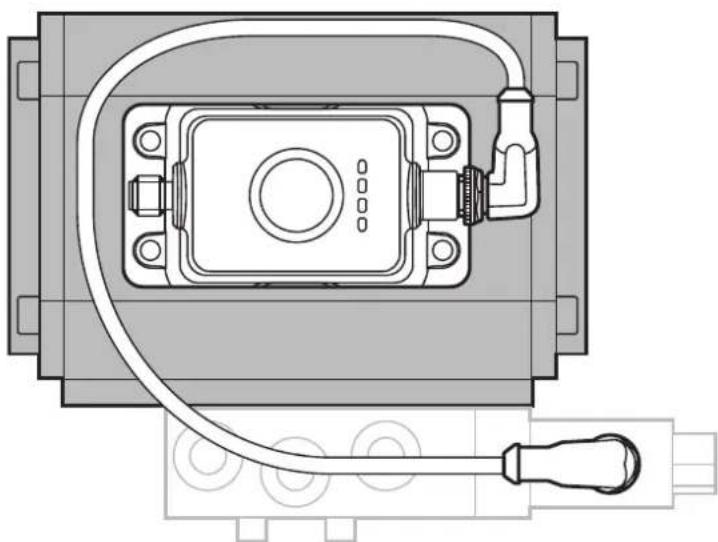

1: Standard-Stellglied
2: Ventilsensor MVQ201
3: Verbindungskabel
4: M12-Anschluss Ventilsteuerung
5: Hafner Steuerventil

4 Montage

▶ Anlage während der Montage spannungsfrei schalten.
▶ Sicherstellen, dass die Maschine stillsteht.
▶ Den Antrieb während der Montage nicht in Betrieb setzen.
▶ Potenzielle Störquellen (Magnete, Wärmequellen etc.) auf Abstand halten.

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Montagearbeiten sind nur nach vorherigen Unterbrechungen der Druckluftversorgung zulässig.

Folgende Reihenfolge der Installation einhalten (Deinstallation in umgekehrter Reihenfolge):

1. Mechanische Befestigung
2. Elektrischer und pneumatischer Anschluss
3. Einschalten der Stromversorgung
4. Einschalten der Druckluftversorgung

▶ Bei der Montage den korrekten Sitz und das Vorhandensein der im Steuerventil vormontierten Dichtungen an den Anschlüssen 2 und 4 beachten.
▶ Bei der Benutzung von Schalldämpfern die ordnungsgemäße Montage der Schalldämpfer beachten.

Gefährdung durch Lärm

Druckluftanschluss nur nach sachgerechter Montage aller Anschlussleitungen und nur mit montierten Schalldämpfern oder gefasster Abluft zulässig. Der Betrieb ohne Anschlussleitungen und mit offenen Abluftanschlüssen kann einen gesundheitsschädlichen Geräuschpegel zur Folge haben.

5 Pneumatik

5.1 Schaltbild

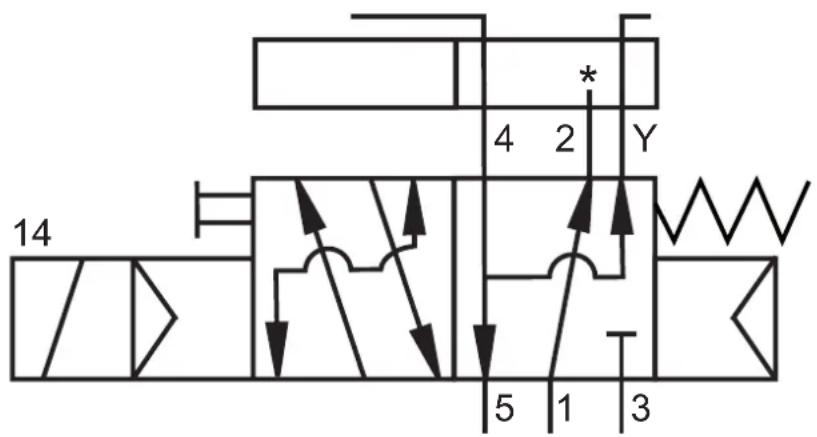

1: 5/2-Wege-Ventil Verwendung ohne Flex-Platte

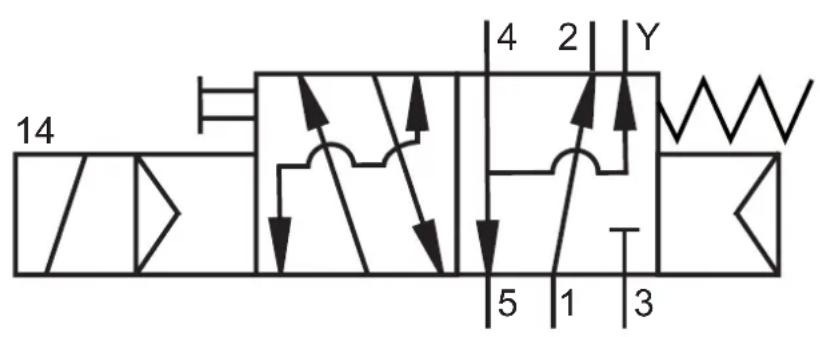

2: 5/2-Wege-Ventil Verwendung mit Flex-Platte

Die Flex-Platte transformiert das 5/2-Wegeventil in ein 3/2-Wegeventil mit Federraumbelüftung.

Anzahl der mechanischen Schaltspiele: 5.000.000

5.2 Allgemeine Hinweise zur Druckluft

Bei allen druckluftbetriebenen Bauelementen bestimmt die Reinheit der Druckluft die Lebensdauer und den sicheren Betrieb. In dem mitgelieferten Steuerventil werden pneumatisch vorgesteuerte Ventile eingesetzt, die für einen Druckbereich von 2,5 ... 10 bar ausgelegt sind. Der Betrieb außerhalb des angegebenen Betriebsdruckbereiches oder die Verwendung falsch aufbereiteter Druckluft kann zu dauerhaften Undichtigkeiten oder irreparablen Beschädigungen der pneumatischen 6

Bauelemente und zu Fehlfunktionen führen. Druckspitzen über dem erlaubten Betriebsdruck sind durch technisch anerkannte Maßnahmen zu verhindern. Nicht nur der Druck, sondern auch die Reinheit der Druckluft bestimmt die Lebensdauer der Steuerventile und sorgt für einen sicheren Betrieb. Für eine lange Lebensdauer müssen bestimmte Anforderungen erfüllt werden. Dazu muss stets einwandfreie Druckluft weitgehenst ohne chemische Verunreinigungen verwendet werden. Als Grundlage hierzu dient die ISO 8573-Teil 1: 2001.

5.3 Spezifikation der Druckluftreinheit

Die Reinheit der Luft wird nach ISO 8573-1:2001 in drei Klassen unterteilt:

• Die Reinheitsklasse der festen Verunreinigungen
• Die Reinheitsklasse für den Feuchtigkeitsgehalt
• Die Reinheitsklasse für den Gesamtölgehalt

Das mitgelieferte Steuerventil ist für geölte oder ungeölte Druckluft der Reinheitsklassen 7-4-4 geeignet.

5.3.1 Anwendungshinweis

Die genannte Spezifikation ist eine Mindestanforderung, d. h. die Produkte können noch haltbarer sein.

Dies erreichen Sie durch eine geringere Teilchenkonzentration und Feuchtigkeit sowie bei einer sehr geringen bis gar keiner Zugabe von Öl.

Das Steuerventil hat eine Initialschmierung, daher ist ein Einsatz mit geölter Druckluft nicht erforderlich. Wenn geölte Luft verwendet wird, wird die Initialschmierung entfernt und das Steuerventil muss immer mit geölter Luft betrieben werden.

Manche Anwendungen, z.B. Verpackungsmaschinen, Lebensmittelbereich usw. stellen weit größere Anforderungen an die Druckluftaufbereitung. Beachten Sie die bestehenden Vorschriften.

Wir empfehlen, die Druckluft so nah wie möglich vor dem Steuerventil zu filtern. Nur so können Verunreinigungen, z. B. Rost aus Stahlrohrleitungen, wirksam fern gehalten werden.

Ein Mischen von synthetischen Ölen mit mineralischen Ölen kann zum Ausfall von beweglichen Teilen durch Kleben oder Klumpenbildung führen.

5.3.2 Zugelassene Schmiermittel

Wird geölte Druckluft eingesetzt, darf nur Öl der Klasse 1 (ohne Additive), HLP -Öle nach DIN 51524 Teil 2 verwendet werden. Das verwendete Öl darf die eingesetzten Werkstoffe nicht angreifen.

6 Elektrischer Anschluss MVQ201

▶ Anlage spannungsfrei schalten und Gerät anschließen.

MVQ201

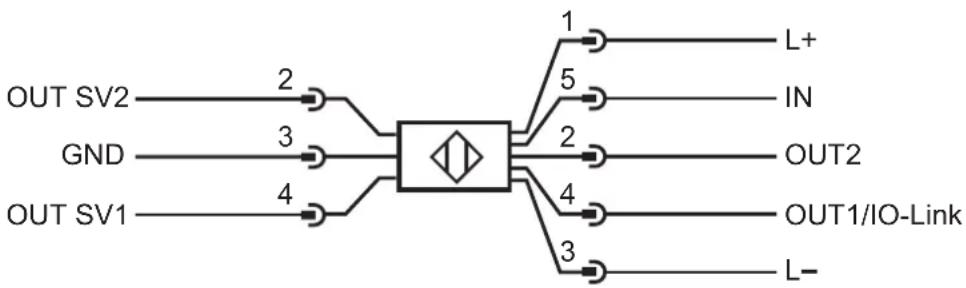

	OUT SV1: Schaltausgang Steuerventil 1OUT SV2: Schaltausgang Steuerventil 22: OUT 24: OUT 1 / IO-Link5: IN

Der Ausgang zum Steuerventil kann über IO-Link oder über einen digitalen Eingang geschaltet werden.

Das Gerät nur an einen Master Port Class A anschließen.

7 Fehlerbehebung

Symptom Ursache Lösung
Steuerventil schaltet nicht Defekte Spule am Steu-erventil auf Grund von Überspannung	Magnetspule austau-schen und Überspannung beheben
	Unterspannung an der Magnetspule	Spannungsversorgung überprüfen
Symptom Ursache Lösung
Antrieb zeigt invertiertes Verhalten (öffnet bei Schließbefehl und umgekehrt)	Anschlüsse 2 und 4 des Steuerventils vertauscht	Steuerventil um 180° gedreht montieren
Keine Bewegung des Steu-erventils trotz korrektem elektrischen Anschlusses	Druckluftversorgung nicht sichergestellt	Überprüfen und herstellen der Druckluftversorgung
Keine Bewegung des Steu-erventils trotz korrektem elektrischen Anschlusses bei Benutzung der Flex-Platte	Fehlmontage der Flex-Platte	Flex-Platte nach Montage-zeichnung montieren.

DE

8 Instandhaltung / Wartung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Wenden Sie sich im Fehlerfall bitte an den Hersteller.

9 Entsorgung

Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen.
