Produkttyp	Einkabel-Umsetzer (SCR)
Modell	TechniRouter 5/8x16
Artikelnummer	0001/3284
EAN	4019588132849
Abmessungen (B x L x H)	118 x 280 x 38 mm
Gewicht	890 g
Stromversorgung	12 V DC über Hohlbuchse 5,5/2,1 mm
Maximale Stromaufnahme (ohne LNB)	310 mA (bei 16 User-Bändern)
Anzahl Teilnehmer	Bis zu 128 (erweiterbar durch Kaskadierung)
Anzahl Einkabel-Ausgänge	8
User-Bänder pro Ausgang	16
Unterstützte Protokolle	EN50494, EN50607
LNB-Betriebsarten	Quattro-LNB (1 Orbit) oder Wide-Band-LNB (2 Orbits)
Automatische Verstärkungsregelung (AGC)	Ja (60–90 dBμV Eingangspegel)
LTE-Filter im terrestrischen Eingang	Ja
Frequenzbereich Sat-ZF	290–2340 MHz
Frequenzbereich Terrestrik	5–790 MHz
Betriebstemperaturbereich	-25 °C bis +45 °C
Schutzart	IP20
Reinigung	Oberfläche mit trockenem Tuch reinigen
Erdung und Blitzschutz	Erdung gemäß DIN EN60728-11 erforderlich
Zubehör (empfohlen)	COAXSAT-Kabel, F-Kompressionsstecker, Antennensteckdosen RV 700-E

Häufig gestellte Fragen - TechniRouter 5/8x16 TECHNISAT

Wie viele Teilnehmer können mit dem TechniRouter 5/8x16 versorgt werden?

Bis zu 128 Teilnehmer direkt, durch Kaskadierung weiterer Geräte ist eine Erweiterung möglich.

Welche LNBs sind geeignet?

Für eine Orbitposition verwenden Sie ein Quattro-LNB. Für zwei Orbitpositionen verwenden Sie ein Wide-Band-LNB mit einer Lokaloszillatorfrequenz von 10,41 GHz.

Wie stelle ich die Betriebsart (SCR/Legacy) ein?

Drehen Sie den Einstellknopf (Nr. 5) am Gerät auf die gewünschte Betriebsart. Im Wide-Band-LNB-Betrieb ist nur SCR möglich.

Was bedeuten die LED-Anzeigen an den Einkabel-Ausgängen?

LED aus: keine Spannung. Grün leuchtend: Legacy-Modus. Blau leuchtend: SCR-Modus. Grün blinkend: Spannung unter 9 V.

Kann ich den TechniRouter auch mit einem vorhandenen Koaxialkabelnetz nutzen?

Ja, bestehende Kabelstrukturen können verwendet werden. Achten Sie auf ausreichende Dämpfung und verwenden Sie geeignete Antennensteckdosen mit Entkopplungsdiode.

Welche Antennensteckdosen werden empfohlen?

Wir empfehlen die programmierbaren Einkabel-Steckdosen der Serie TECHNIPRO RV 700-E in den Varianten RV 700-8E, -10E, -14E und -17E.

Wie erfolgt die Stromversorgung?

Schließen Sie das mitgelieferte 12-V-Steckernetzteil an die Hohlbuchse 'DC in 12V' an. Es versorgt das Gerät und die LNBs (max. 500 mA über die LNB-Ausgänge).

Muss die Anlage geerdet werden?

Ja, die Antennenanlage muss gemäß den geltenden Normen (DIN EN60728-11, VDE 0855-1) geerdet und blitzgeschützt werden. Lassen Sie diese Arbeiten von einer Fachkraft durchführen.

Was tun, wenn kein Bild oder Ton empfangen wird?

Überprüfen Sie die Antennenausrichtung, die Einstellungen am Receiver (SCR-Modus), die Betriebsart am TechniRouter und die Verkabelung auf Kurzschlüsse. Ein Antennenmessgerät kann helfen.

Wie reinige ich das Gerät?

Reinigen Sie die Oberfläche nur mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG TechniRouter 5/8x16 TECHNISAT

Kompakt Einkabel-Umsetzer mit 128 Teilnehmern, für 1 oder 2 Orbitpositionen

Inhaltsverzeichnis

1 Sicherheitshinweise....2

2 Verwendungszweck....3

3 Merkmale....3

4 Bedienelemente und Anschlüsse....5

5 Montage und Inbetriebnahme der Anlage 5

5.1 Hinweise für den Installateur 5

5.2 Allgemeines 5

5.3 Installationsbeispiele 6

5.4 Erdung....8

5.5 Wahl der Außeneinheit / LNB 8

5.6 SCR/Legacy Betriebsart einstellen....9

5.7 Stromversorgung....9

6 Zubehör und Installationsmaterial....10

6.1 Stecker und Kabel 10

6.2 Antennensteckdosen....10

7 Technische Daten....12

8 Fehlersuchhilfen....13

9 Entsorgungshinweis....15

1 Sicherheitshinweise

Zu Ihrem Schutz sollten Sie die Sicherheitshinweise vor der Montage sorgfältig durchlesen.

Sämtliche Montage- und Installationsarbeiten sind von sachkundigem Personal durchzuführen. Sachkundige sind Personen, die Aufgrund ihrer Ausbildung und Erfahrung ausreichende Kenntnisse auf dem Gebiet der SAT-Anlageninstallation haben und mit einschlägigen staat-

lichen Arbeitsschutz- und Unfallverhütungsvorschriften, Richtlinien und allgemein anerkannten Regeln der Technik (z.B. VDE Bestimmungen, DIN-Normen) soweit vertraut sind, dass sie den arbeitssicheren Zustand beurteilen können. Die Einhaltung der jeweiligen örtlichen Montage- und Installationsbestimmungen und Vorschriften sind Voraussetzung für die Montage einer Satellitenempfangseinrichtung.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung, durch Nichteinhaltung der Sicherheitsvorkehrungen sowie bei Verwendung von nicht originalen bzw. freigegebenen Systemzubehörteilen, entstanden sind.

▶ Die Komponenten sind in trockenen Räumen auf ebener, schwer entflammbarer Fläche zu montieren.
Bauen Sie die Geräte nicht in die Dachisolation ein. Achten Sie auch darauf, dass Gerät und Netzteil von Luft umgeben sind.

▶ Installieren Sie die Anlage im stromlosen Zustand.
▶ Die Antennenanlage ist zu erden.

▶ Die Antennenanlage ist den Bestimmungen entsprechend gegen Blitzschlag zu schützen.
Die entsprechenden Europanormen und VDE-Bestimmungen zur Gewährleistung der elektrischen Sicherheit müssen berücksichtigt werden.
▶ Nationale genehmigungsrechtliche Regelungen für Rundfunkempfangsanlagen sind zu beachten.

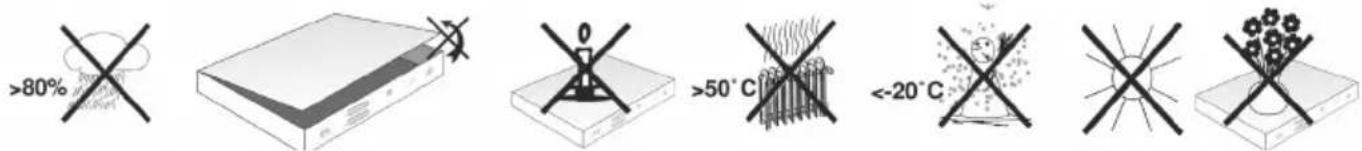

▶ Gerät vor Feuchtigkeit, Flüssigkeiten, Tropf- und Spritzwasser schützen.

▶ Gerät nicht in Feuchträumen betreiben.
▶ Gerät nur in gemäßigtem, nicht tropischem Klima verwenden.

Keine mit Flüssigkeiten gefüllten Gegenstände auf das Gerät stellen.

▶ Nur die Oberfläche reinigen.
Ein trockenes Tuch zur Reinigung verwenden.

▶ Gerät nur im zulässigen Umgebungstemperaturbereich von -25 °C bis +45 °C betreiben.
▶ Gerät nicht direkter Sonneneinstrahlung aussetzen.
Das Gerät nicht in der Nähe von Wärmequellen aufstellen, z. B. Heizung.

Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten oder veränderten Gerät. Eigenmächtiges Öffnen und Reparaturversuche führen zum Verlust des Gewährleistungsanspruchs.

Das Gerät und seine Komponenten nicht öffnen, verändern oder beschädigen.
▶ Reparaturen am Gerät nur durch TechniSat-Servicestelle ausführen lassen.
▶ Gerät vor jedem Einsatz auf etwaige Beschädigung prüfen.
▶ Beschädigtes Gerät oder Gerät mit beschädigtem Akku nicht mehr verwenden.
▶ Gerät außerhalb der Reichweite von Kindern aufbewahren und betreiben.
Vom Hersteller angebrachte Schilder und Kennzeichnungen nicht verändern, entfernen oder unkenntlich machen.
▶ Bei Unfällen sofort ärztliche Hilfe hinzuziehen.

In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:

▶ das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen.

▶ bei Fehlfunktionen.
▶ bei starken äußeren Beschädigungen.

2 Verwendungszweck

Mit dem TECHNIROUTER 5/8X16 bauen Sie eine Einkabel-Umsetzer-Verteilanlage und versorgen hiermit bis zu 128 Teilnehmer mit den kompletten Fernsehprogrammen von bis zu 2 Satelliten (z.B. von Astra 19,2°E und Eutelsat 13°E) sowie dem terrestrischen Signal über ein Kabel. Dabei lassen sich bestehende Kabelstrukturen in Wohnobjekten ohne neue Kabelverlegung nutzen. Werden mehr als 128 Teilnehmeranschlüsse benötigt, dann können weitere TECHNIROUTER 5/8x16 an den Stammleitungs-Ausgängen kaskadiert werden.

Zur Verwendung kommt die digital Sat-Channel-Router (SCR)-Technik nach EN50494/EN50607 und erlaubt die Versorgung der Empfangsgeräte ohne jegliche Programmeinschränkung. Ohne Neuverlegung von Antennenkabeln können hiermit auch Multunergeräte (PVR) in vollem Umfang betrieben werden.

Atmosphärische Dämpfungsverluste, die zu einer Pegelschwankung des empfangen Satellitensignals führen, gleicht der TECHNIROUTER 5/8x16 durch die eingebaute AGC (Automatic Gain Control) aus.

3 Merkmale

• SCR-Protokoll gemäß EN50494 und EN50607.
- 8x Einkabel-Ausgang mit je 16 User-Bänder.
• 2 Orbitpositionen - umschaltbarer Quattro-/Wide-Band-LNB Betrieb.
• Automatische Verstärkungsregelung (AGC).
- Einkabel-Ausgänge auf Legacy-Betrieb umschaltbar.
• LTE-Filter im terrestrischen Eingang.
• DC-Anschluss für externe Spannungsversorgung.
- Anzeigen des Einkabel-Ausgang-Zustandes anhand einer LED.

4 Bedienelemente und Anschlüsse

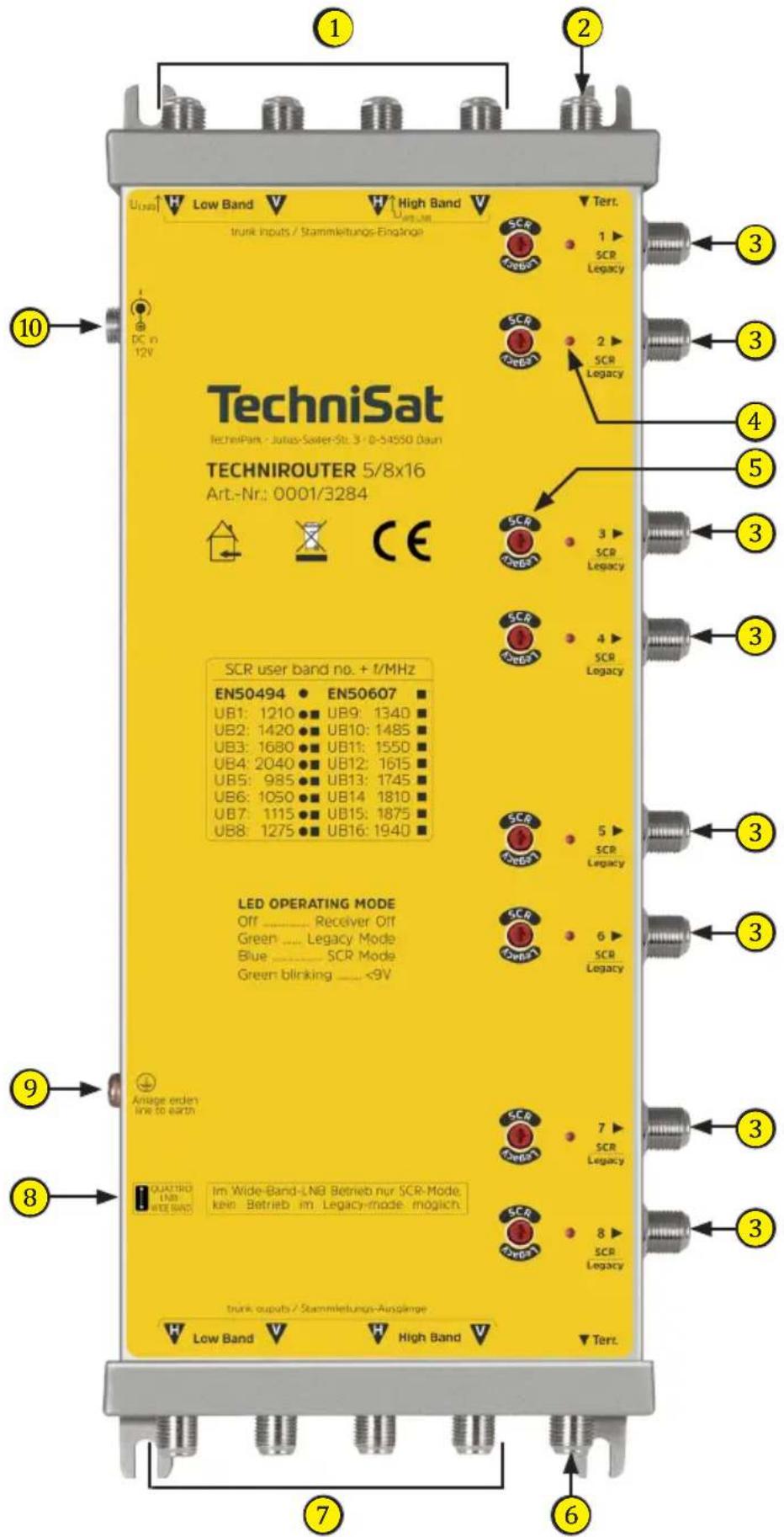

Abb. 1: Ansicht TECHNIROUTER 5/8x16

Erläuterung Abbildung 1

Nr	Name Funktion
1	F-Buchse	Stammleitungseingänge Sat-ZF, LNB-Fernspeisespannung über H Band.
2	F-Buchse ▼ Terr	Terrestrik-Stammleitungseingang.
3	F-Buchse SCR	Einkabel-Ausgang SCR, 8 Stück.
4	LED-Anzeige Funktionsanzeige für Ein/Aus/SCR./Legacy
5	Einstellknopf	Umschaltung für SCR- oder Legacy-Betriebsmodus
6	F-Buchse ▼ Terr	Terrestrik-Stammleitungsausgang.
7	F-Buchse Stammleitungsausgänge Sat-ZF.
8	Schiebeschalter Umschaltung der LNB-Betriebsart, Quattro-/Wide-Band-LNB.
9	Erdungsklemme Anschlussklemme für den Potentialausgleich.
10	DC in 12V Hohlbuchse 5.5/2.1 mm, Anschluss der externen Stromversorgung.

5 Montage und Inbetriebnahme der Anlage

5.1 Hinweise für den Installateur

• Verwenden Sie nur geeignetes Anschlusszubehör (Antennendosen, Verteiler) mit integrierter Entkopplungsdiode.
• Vergeben Sie jedes User-Band nur einmal.
• Verwenden Sie konfigurierbare Einkabel-Antennensteckdosen der Serie TECHNIPRO RV 700-E. Nur so ist gewährleistet, dass sich die Teilnehmer in einer TECHNIROUTER-Antennenanlage nicht gegenseitig stören und Sie mühsame Fehlersuche vermeiden.
• Für Multitunergeräte (Twin/Quatto) wird an der Antennensteckdose die entsprechende Anzahl an User-Bändern benötigt.
• Weisen Sie den Teilnehmern mit großen Kabellängen User-Bänder mit niedrigen Frequenzen zu, die Dämpfung des Kabels und der Dosen wirkt hier geringer. Die den User-Bändern zugeordneten Frequenzen finden Sie im Kapitel „Technische Daten“ auf Seite 12.
  • Die angeschlossenen Empfangsgeräte müssen die Europanorm EN50494 und/oder EN50607 unterstützen.

5.2 Allgemeines

• Koaxialkabel sind sehr empfindlich und sollten erst spät im Bauablauf in Leerrohre verlegt werden.
• Knicken Sie die Koaxialkabel niemals!
• Eine Überprüfung der Kabel auf Kurzschluss vor dem Kontaktieren vermeidet eine spätere zeitraubende Fehlersuche.
• Achten Sie darauf, dass die Leitungen vom LNB nicht untereinander vertauscht wer den.
• Verlegen Sie die Kabel möglichst durchgehend.
• Ziehen Sie die Muttern der F-Stecker mäßig fest.
• Schließen Sie nicht genutzte Stammleitungsausgänge immer mit einem DC-getrennten 75Ω-Abschlusswiderstand ab.
• Die Signalqualität (dargestellt unter Antenneneinstellungen im Menü Ihres Empfängers) sollte gut im gelben, besser im grünen Bereich sein. Nutzen Sie ein Antennenmessgerät und beurteilen die MER. Die minimale MER entnehmen Sie bitte der Bedienungsanleitung des Antennenmessgerätes.
• Achten Sie bei der Verteilung von terrestrischen Programmen darauf, möglichst Signale mit ähnlich-chem Pegel einzuspeisen.

5.3 Installationsbeispiele


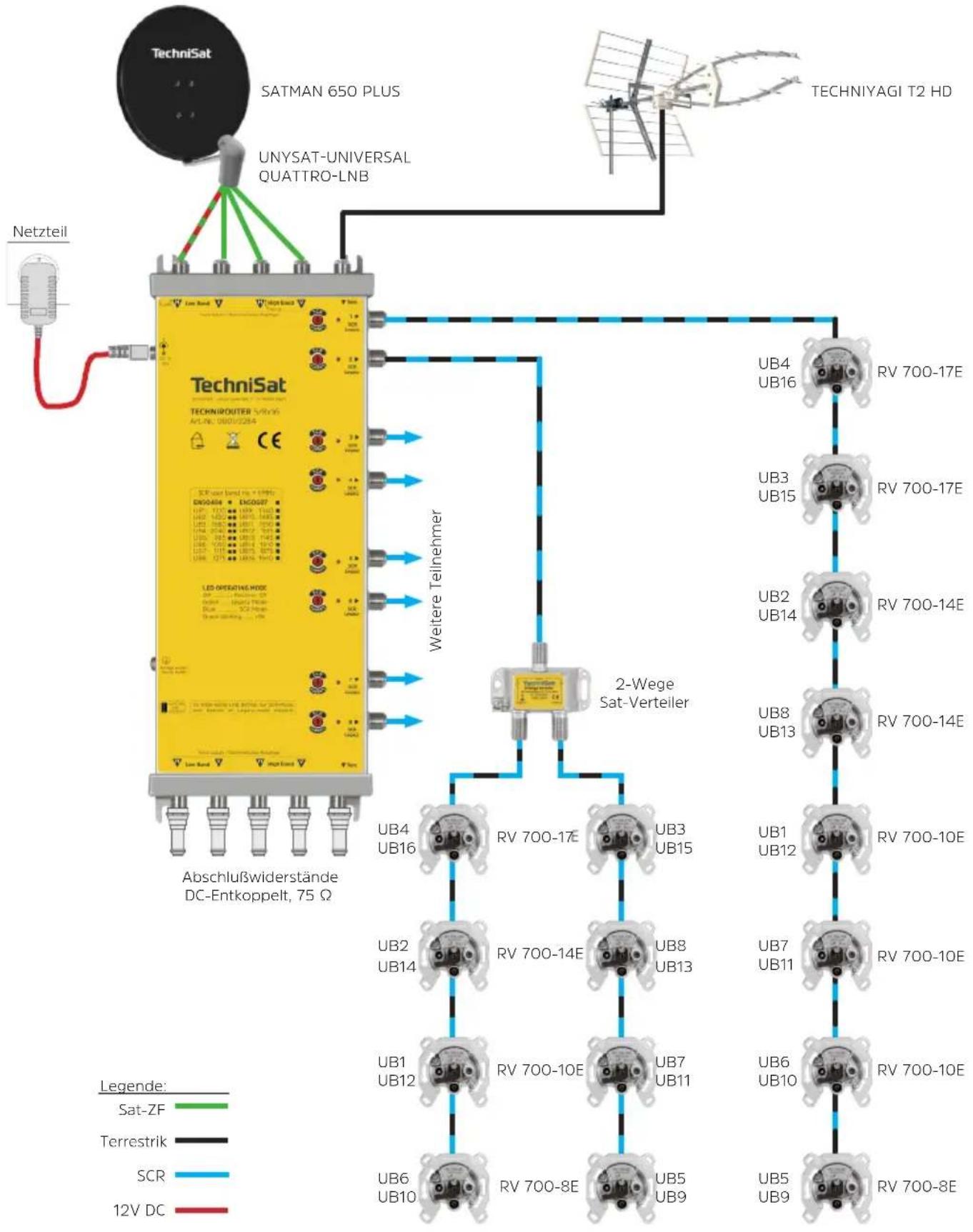

Abb. 2: Einkabel-Umsetzer-Verteilanlage für eine Orbitposition


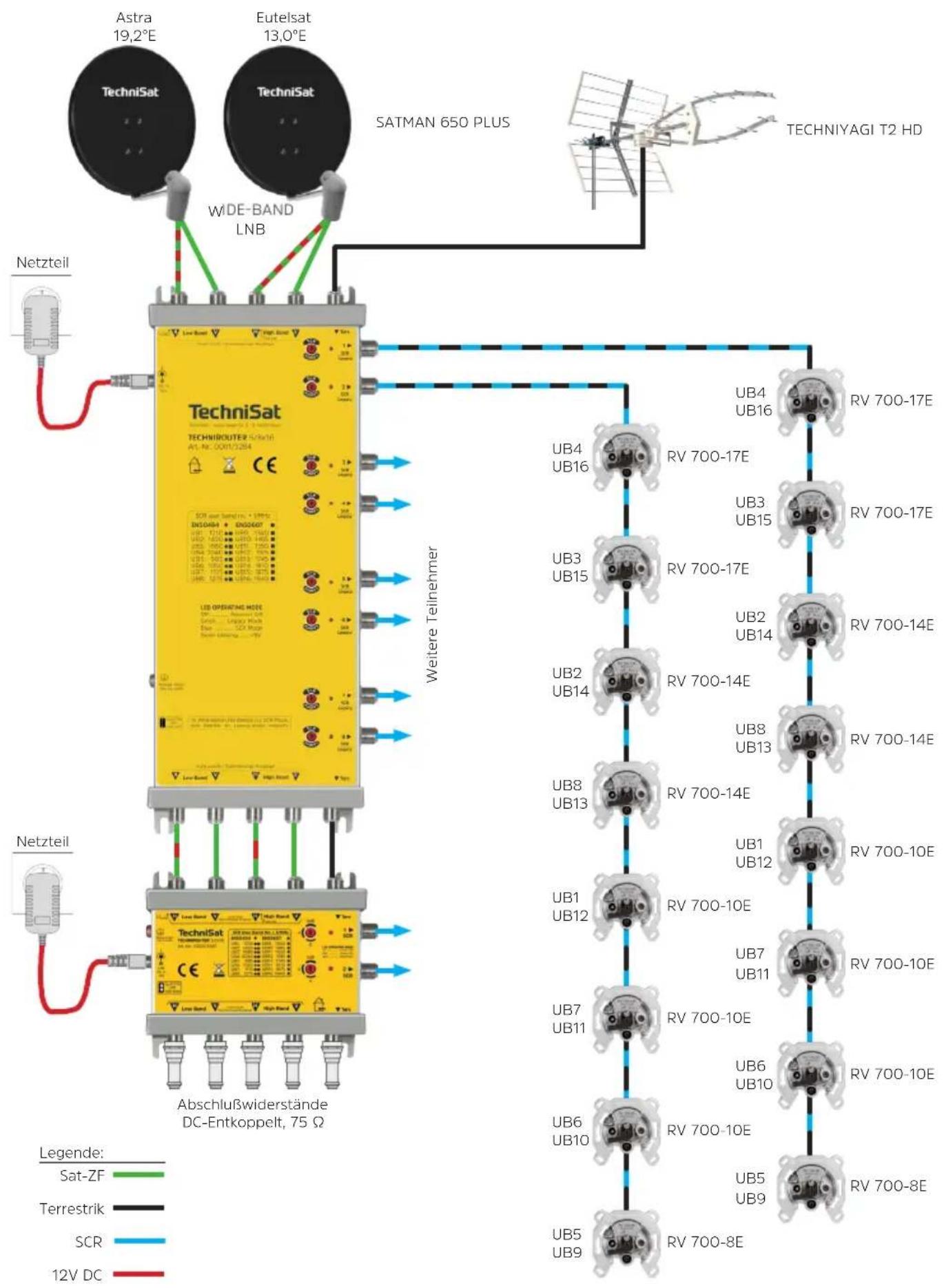

Abb. 3: Einkabel-Umsetzer-Verteilanlage im Wideband-LNB Betrieb für 2 Orbitpositionen in Kaskadierung mit TECHNIROUTER 5/2x16.

5.4 Erdung

Die Antennenanlage muss den Bestimmungen entsprechend gegen Blitzschlag geschützt sein. Die Vorschriften bzgl. Erdung und Potentialausgleich nach DIN EN60728-11 / VDE 0855-1, DIN-VDE 0100 und DIN EN62305 / VDE 0185-305 sind unbedingt einzuhalten. Ausgenommen davon sind nur solche Antennen, die mehr als 2 m unterhalb der Dachkante und weniger als 1,5 m vom Gebäude angebracht sind.

Erdungs- und Blitzschutzarbeiten dürfen nur von speziell geschulten Fachkräften des Elektrohandwerkes ausgeführt werden. Führen Sie niemals Erdungs- und Blitzschutzarbeiten selbst durch, wenn Sie keine Fachkraft mit entsprechenden Kenntnissen sind.

Folgende Hinweise dienen dem von Ihnen beauftragten Fachmann als Information:

• Der Antennenträger ist auf kürzestem Wege geradlinig und möglichst senkrecht mit der Blitzschutzanlage des Gebäudes zu verbinden (falls eine solche nicht vorhanden: mit der Gebäudeerde).
• Als geeigneter Erdungsleiter gilt ein Einzelmassivdraht mit einen Mindestquerschnitt von 16 mm ^2 Kupfer, isoliert oder blank, oder 25 mm ^2 Aluminium isoliert, oder 50 mm ^2 Stahl, oder metallische Hausinstallationen, vorausgesetzt dass deren Querschnitte und Dauerhaftigkeit mindestens den Anforderungen an Erdungsleiter entsprechen.
  Keinesfalls sind Schutzleiter oder Koaxialkabel-Außenleiter dafür zu verwenden!
• Das erste Gerät nach der Außeneinheit ist mittels 4 mm ^2 Kupferdraht mit der Gebäudeerde (z.B. mit dem geerdeten Antennenträger) zu verbinden.

5.5 Wahl der Außeneinheit / LNB

Für den Betrieb mit einer Orbitposition verwenden Sie Quattro-LNBs, nicht geeignet sind Quattro-Switch-LNBs.

Beim Betrieb mit 2 Orbitpositionen verwenden Sie Wide-Band-LNBs mit einer Lokaloszillatorfrequenz (LOF) von 10,41 GHz. Für die genutzte Betriebsart stellen Sie den Schiebeschalter (Abb. 1 auf Seite 4, Nr. ⑧) in die entsprechende Position.

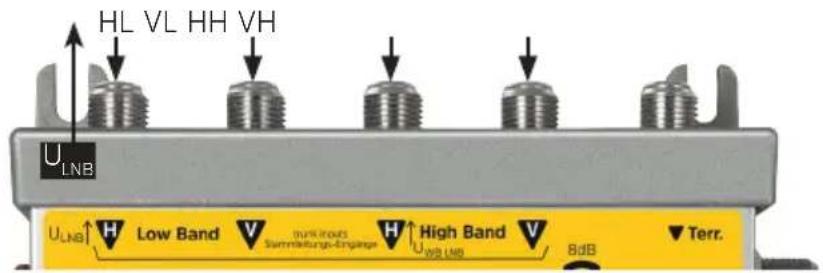

5.5.1 Quattro-LNB Betrieb

1 Orbitposition - Schiebeschalter auf Position QUATTRO-LNB stellen.

In dieser Betriebsart beträgt der 1. Sat-ZF-Bereich 950...2.150 MHz.

Position Schiebeschalter

Leitungen vom Quattro-LNB kommend

Die LNB-Spannungsversorgung erfolgt über die F-Buchse H Low Band.

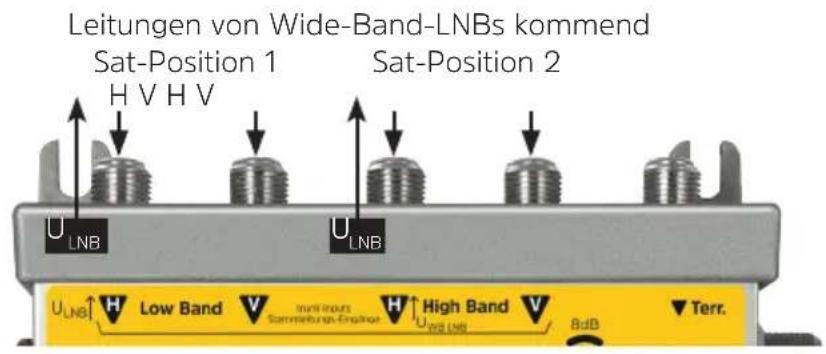

5.5.2 Wide-Band-LNB Betrieb

2 Orbitpositionen - Schiebeschalter auf Position WIDE-BAND-LNB stellen.

In dieser Betriebsart beträgt der 1. Sat-ZF-Bereich 290...2.340 MHz.

Das Wide-Band-LNB muss mit einer LOF von 10,41 GHz arbeiten.

Position Schiebeschalter

Die LNB-Spannungsversorgung erfolgt über die F-Buchsen H (horizontal).

TIPP Sie können den TECHNIROUTER 5/8x16 in der Betriebsart Wide-Band-LNB auch mit nur einem LNB, für den Empfang von 1ner Orbitposition, betreiben.

Sie sparen nicht nur Verkabelungsaufwand sondern auch Stromverbrauch, denn Wide-Band-LNBs haben in der Regel eine deutlich geringere Stromaufnahme als Quattro-LNBs. Schließen Sie nicht genutzte Stammleitungsanschlüsse mit einem DC-getrennten 75Ω-Abschlusswiderstand ab.

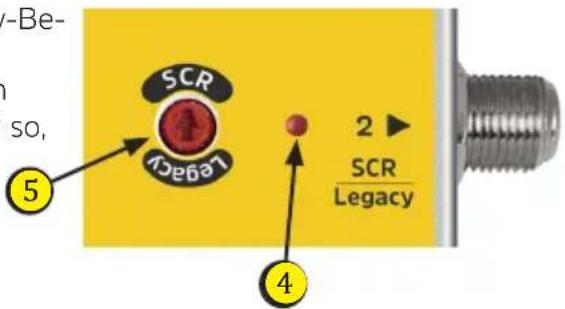

5.6 SCR/Legacy Betriebsart einstellen

Jeder der 8 Teilnehmerausgänge kann im SCR- oder Legacy-Betrieb genutzt werden.

Die Umschaltung erfolgt am TECHNIROUTER 5/8x16. Drehen Sie hierfür den Einstellknopf Betriebsart (⑤ in Abb. rechts) so, dass der Pfeil auf die gewünschte Betriebsart zeigt. Sobald eine von den Empfangsgeräten kommende Spannung am Teilnehmerausgang anliegt, signalisiert die zugeordnete LED (④ in Abb. rechts) die Funktion (siehe Kapitel 5.6.1).

Im Wide-Band-LNB Betrieb nur SCR-Betrieb, kein Legacy-Betrieb möglich.

5.6.1 Funktionsanzeige des Einkabel-Ausgang

Die LED (Abb. 1 auf Seite 4, Nr. ④) zeigt die Statusfunktion des zugehörigen Einkabelausgang an.

Anzeige Bedeutung
LED aus Keine Spannung am Einkabelausgang anliegend.
LED grün leuchtend Betriebsart Legacy
LED blau leuchtend Betriebsart SCR
LED grün blinkend Spannung < 9 Volt

5.7 Stromversorgung

Zur Stromversorgung schließen Sie das 12V Steckernetzteil an die Hohlbuchse DC in 12V an (Abb. 1 auf Seite 4, Nr. ⑩). Es versorgt den TECHNIROUTER 5/8x16, die LNBs und weitere an den Stammleitungen angeschlossenen Komponenten. Die maximale Stromabgabe über den HL und HH Anschluss beträgt 500mA.

6 Zubehör und Installationsmaterial

6.1 Stecker und Kabel

• Für die Verbindung des LNBs mit dem TECHNIROUTER 5/8x16 empfehlen wir die Verwendung von Mehrfach koaxialkabel, vier Kabel in einem Mantel wie z.B. das COAXSAT 115-4x3.6 Kabel.
  • COAXSAT 115 hat auf 10 m 4,2 dB Dämpfung bei 2,15 GHz.
• Um die Kabelverbindungen zu den Antennensteckdosen herzustellen, verwenden Sie bitte die dämpfungsarmen COAXSAT 120 oder COAXSAT 140 Kabel. Diese haben auf 10 m nur 2,9 dB Dämpfung bei 2,04 GHz.
• Verwenden Sie möglichst Kompressionsstecker!

F-KOMPRESSIONSSTECKER 3.9, Art.-Nr.: 0001/3338 geeignet für folgende Koaxialkabel:

• COAXSAT 115-3.6, Art.-Nr.: 0003/3011
• COAXSAT 115-2x3.6 Art.-Nr.: 0002/3022
• COAXSAT 115-4x3.6, Art.-Nr.: 0002/3014

F-KOMPRESSIONSSTECKER 4.9, Art.-Nr.: 0001/3337 geeignet für folgende Koaxialkabel:

• COAXSAT 120-4.6, Art.-Nr.: 0004/3107
• COAXSAT 140-4.6, Art.-Nr.: 0002/3106

Bei der Montage der Kompressionsstecker ist wie folgt vorzugehen:

1. Kabel Abmanteln und Abisolieren.
2. Geflecht auf den Kabelmantel biegen und die Folie an das Dielektrikum glatt anlegen.
3. Stecker aufstecken und mit der Kompressions-zange (Art.-Nr. 0000/3339) zusammen drücken.

6.2 Antennensteckdosen

Wir empfehlen die Verwendung der programmierbaren Einkabel-Steckdosen der Serie RV 700-E. Diese gibt es mit unterschiedlichen Anschlussdämpfungen. Nutzen Sie als erste Dose die RV 700-17E und als letzte Dose im Stamm immer die RV 700-8E.

	Typ	RV 700-8E RV	700-10E RV 7	00-14E RV 700	-17E
	Art.-Nr.	0000/3192 00	00/3186 0000	/3187 0000/3188
Durchgangsdämpfung 5	.. 10 MHz	-	1,5 dB	1,5 dB	1,5 dB
	10 ...862 MHz	-	1,1 dB	1,1 dB	1,1 dB
	862 ... 2.150 MHz	-	1,9 dB	1,9 dB	1,9 dB
Anschlussdämpfung TV	5...68 / 118...862 MHz	8 dB	10 dB	14 dB	17 dB
SAT	950 ... 2.150 MHz	8 dB	10 dB	14 dB	17 dB
Radio	87,5 ... 108 MHz	9 dB	11 dB	15 dB	18 dB

Beispiel Pegelberechnung

Komponente				Dämpfung @2040 MHz	Anschluss-dämpfung	Ausgangspegel @2040 MHz
	Einkabel-Ausgang		TECHNIROUTER 5/8x16 90dBμV
			5m COAXSAT 120-4.6 1,45 dB
			2-Wege Sat-Verteiler 0000/3220	4 dB
			5m COAXSAT 120-4.6 1,45 dB
UB16		UB4		TECHNIPRO RV 700-17E 1,9 / 17 dB 23,9 dB 66,1 dBμV
			5m COAXSAT 120-4.6 1,45 dB
UB15		UB14		TECHNIPRO RV 700-14E 1,9 / 14 dB 24,25 dB 65,75 dBμV
			5m COAXSAT 120-4.6 1,45 dB
UB13		UB3		TECHNIPRO RV 700-14E 1,9 / 14 dB 26,15 dB 63,85 dBμV
			5m COAXSAT 120-4.6 1,45 dB
UB12		UB11		TECHNIPRO RV 700-14E 1,9 / 14 dB 27,6 dB 62,4 dBμV
			5m COAXSAT 120-4.6 1,45 dB
UB2		UB10		TECHNIPRO RV 700-10E 1,9 / 10 25,05 dB 64,95 dBμV
			5m COAXSAT 120-4.6 1,45 dB
UB9		UB8		TECHNIPRO RV 700-10E 1,9 / 10 26,5 dB 63,5 dBμV
			5m COAXSAT 120-4.6 1,45 dB
UB7		UB1		TECHNIPRO RV 700-10E 1,9 / 10 27,95 dB 62,05 dBμV
			5m COAXSAT 120-4.6 1,45 dB
UB5		UB6		TECHNIPRO RV 700-8E - / 8 dB 27,4 dB 62,6 dBμV

7 Technische Daten

Bezeichnung Einheit Wert

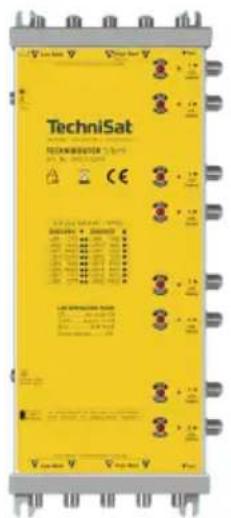

Modell TECHNIROUTER 5/8x16
Artikel-Nr. 0001/3284
EAN 4019588132849
Eingang
Stammeingänge 1. Sat-ZF/ Terrestrik Stück 4/1
Signalanschlüsse F-Buchse (IEC 61169-24)
Impedanz Ohm 75
Reflexionsdämpfung dB ≥ 12
Frequenzbereich 1. Sat-ZF	MHz	290...2.340
Frequenzbereich Terrestrik	MHz	5 ... 790
Eingangspegel 1. Sat-ZF	dBμV	60 ... 100
AGC-Bereich 1. Sat-ZF	dBμV	60 ... 90
Ausgang
Stammausgänge 1. Sat-ZF/ Terrestrik	Stück 4/1
Einkabel-Ausgang SCR/dCSS	Stück 8
Signalanschlüsse F-Buchse (IEC 61169-24)
Impedanz Ohm 75
Reflexionsdämpfung dB ≥ 12
Frequenzbereich 1. Sat-ZF	MHz	290 ... 2.340
Frequenzbereich Terrestrik	MHz	5 ... 790
Stammleitungsdämpfung 1. Sat-ZF	dB ≤ 4
Stammleitungsdämpfung Terrestrik	dB ≤ 4
Stammleitungsentkopplung	dB ≥ 30
Einkabel-Ausgang SCR/dCSS
Frequenzbereich	MHz	950 ... 2.150
Frequenzbereich Terrestrik	MHz	5 ... 790
Anzahl der User-Bänder je Ausgang	Stück 16
Kanalbandbreite	MHz	46
Phasenrauschen	dBc/Hz	-90@1kHz
Ausgangspegel SCR/dCSS	dBμV	90 typisch
Ausgangspegel Legacy	dBμV	88 typisch
Auskoppeldämpfung Terrestrik	dB ≤ 20
Steuerung		EN50494 - EN50607
User-Band, Frequenz & ProtokolleEN50494●EN50607■		UB Nr. f/MHz ENUB1 1210 ● ■UB2 1420 ● ■UB3 1680 ● ■UB4 2040 ● ■UB5 985 ● ■UB6 1050 ● ■UB7 1115 ● ■UB8 1275 ● ■			UB Nr. f/MHz ENUB9 1340 ■UB10 1485 ■UB11 1550 ■UB12 1615 ■UB13 1745 ■UB14 1810 ■UB15 1875 ■UB16 1940 ■
Allgemein
Stromversorgung			Max. Stromaufnahme ohne LNBje Einkabel-Ausgang
		Anzahl User ≤ 2 4 8 16@13V 210mA 280mA 290mA 310mA
Spannungsversorgung LNB		Über HL und HH1 Anschluss, max. 500mA
DC-Durchlass auf Sat-ZF Stammleitung	mA	≤ 500
DC-Anschluß		12 V über Hohlbuchse 5.5/2.1 mm
Nenntemperaturbereich	°C -25 ... 45
Luftfeuchtigkeit	%	10 ... 75
Schutzart		IP20
Abmessung (B x L x H)	mm	118 x 280 x 38
Gewicht	g	890

UB Nr.	f/MHz	EN
UB1	1210	● ■
UB2 1420		● ■
UB3	1680	● ■
UB4	2040	● ■
UB5	985	● ■
UB6 1050		● ■
UB7	1115	● ■
UB8	1275	● ■

UB Nr.	f/MHz	EN
UB9	1340	■
UB10	1485	■
UB11 1	550	■
UB12	1615	■
UB13 1	745	■
UB14	1810	■
UB15 1	875	■
UB16	1940	■

^1 Im Wide-Band-LNB Betrieb

8 Fehlersuchhilfen

Fehler Mögliche Ursachen und Wirkungen Abhilfe, Erklärung
Keine Funktion Ungeeigneter Empfänger	Verwenden Sie nur solche, welche	die Norm EN50494 bzw. EN50607 unterstützen.
Kein Bild, kein Ton Antennenausrichtung	stimmt nicht Überprüfen Sie die Signale aus dem LNB mit einem Antennenmessgerät.
	Fehleinstellung des Receivers Vergewissern Sie sich, dass die Einstellungen am Empfangsgerät richtig sind. SCR-LNB-Mode muss im Menü korrekt eingestellt sein.
	Fehleinstellung der Betriebsart Position des Schiebeschalters überprüfen (siehe Kapitel 5.5).
	Der Empfänger liefert eine zu geringe LNB-Spannung oder die LNBs brauchen zu viel Strom.	Tauschen Sie wenn möglich die LNBs gegen sparsamere Modelle aus. Verwenden Sie Empfänger, die höheren Strom liefern können (siehe 5.7). Schließen Sie das 12V-Netzteil an.
Die Konfigurierung schlägt fehl. Pegel am Empfangsgerät zu hoch oder zu niedrig.		Pegelrechnung überprüfen. Der Mindestpegel am Empfangsgerät soll min./max. 47/77 dBμV betragen.
Konfigurierung i.O., auf allen Polarisationsebenen aber noch kein Empfang.	Sind die Eingänge (Polarisationsebenen) vertauscht ?	Verkabelung kontrollieren.
	Was zeigt die Funktionsanzeige des TECHNIROUTER an?	Siehe Kapitel 5.6.1
Noch immer kein Empfang Bei verzweigten Anlage steigt die Wahrscheinlichkeit, dass in den Stammleitungs- oder Einkabel-Ausgangsleitungen irgendwo ein Kurzschluss zwischen Mittelleiter und Schirmung ist (Kupferfaden) oder entstanden ist (z.B. durch Wärmeeinwirkung).		Schalten Sie einzelne Anlagenteile durch Auftrennen der Koaxleitungen ab, um einen eventuellen Kurzschluss einzukreisen. Messen Sie die Leitungen (Widerstandsmessung) durch.
DVB-S-Signal verschwindet zeitweise.	Ihre Kanalfrequenz ist doppelt belegt (meist periodisches Verschwinden).	Wählen Sie bei manueller Frequenzeingabe oder bei der Listenauswahl evtl. versuchsweise einen anderen, freien (!) Kanal. Verwenden Sie programmierbare Einkabel-Steckdosen RV700-E.
	Ein anderer Teilnehmer führt einen Setup durch.	Bei wiederholtem Auftreten sollten Sie mit den anderen Teilnehmern sprechen.
DVB-S-Signal "klötzelt" Zu kleiner Stammleitungs- bzw. Dosenpegel.		Überprüfen, korrigieren durch Verstärken oder Dämpfen. Wackelkontakt?
		Warten
		Witterungseinflüsse Warten
Auf einzelnen Polarisationsebenen kein Empfang.	Einzelne LNB-Zuleitungen oder Stammleitungen können vertauscht sein bzw. ein Mittelleiter ist zu kurz.	Kontrollieren Sie die Zuordnung und die Stecker. Überprüfen Sie das Signal direkt an den LNB-Zuleitungen (Messgerät).
Fehlende oder schlechte Signale in den oberen User-Bändern.	Sie müssen unterscheiden, ob das Problem vor oder nach dem TECHNI- ROUTER auftritt.	Überprüfen Sie das Signal direkt am LNB und dann am Eingang des TECHNIROUTER
	davor: Transponder nahe 12,7 GHz sind schlecht.	Pegelrechnung überprüfen. Sat-ZF Eingangspegel sollte sich im mittleren AGC-Bereich befinden (Schlechtwetterreserve beachten).
	danach: User-Band Frequenzen höher 1.810 MHz sind schlecht.	Überprüfen Sie die Dosen- bzw. Ver-teilerverkabelung des Einkabel-Aus-gang.

Notizen

9 Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wieder verwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das ☒ - Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 03/17

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat ist ein eingetragenes Warenzeichen der

TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun

CE
