Produkttyp	Kabelfernbedienung für Gree WLT/FCW Wandgeräte
Modell	FCW 25 C (Fernbedienung)
Abmessungen (H x B x T)	95 x 95 x 16 mm
Anschlussleitung Länge	10 m
Schutzart	IP20 (gemäß Montageumgebung)
Betriebstemperaturbereich	+10 °C bis +40 °C
Betriebsarten	Auto, Kühlen, Heizen, Nur Umluft
Ventilatorstufen	Niedrig, Mittel, Hoch, Auto
Lamellenverstellung	Schwenkfunktion (Swing) aktivierbar
Timer	Ein-/Ausschaltverzögerung bis 12 Stunden (1-Stunden-Intervalle)
Schlaffunktion	Nachtabsenkung/Nachtanhebung um 1 °C nach 1 Stunde
Solltemperaturbereich	Einstellbar in 1 °C-Schritten (nicht im Umluftbetrieb)
Uhrzeiteinstellung	Über Timer-Tasten (langes Drücken >5 Sek.)
Stromversorgung	Über das Innengerät (3-adrige Verbindung)
Montagehöhe	Ca. 1,60 m über Boden
Maximale Entfernung zum Gerät	Ca. 7 m (Leitungslänge 10 m empfohlen)
Lieferumfang	Fernbedienung, 10 m Steckerleitung, Montagerückwand
Kompatible Geräte	Gree WLT/FCW Wandgeräte
Zusatzfunktionen	Timer löschen (CLEAR-Taste)

Häufig gestellte Fragen - FCW 25 C GREE

Wie schließe ich die Kabelfernbedienung an das Gree WLT/FCW-Gerät an?

Trennen Sie die Stromversorgung. Entfernen Sie die Gehäusefront des Innengeräts, stecken Sie den Stecker der IR-Empfangsplatine von CON 2 ab und verbinden Sie stattdessen den Stecker der Fernbedienung. Führen Sie die Leitung durch die Kabeleinführung und montieren Sie die Fernbedienung gemäß der Anleitung.

Kann ich die Fernbedienung auch nachträglich installieren?

Ja, die Kabelfernbedienung ist als Zubehör erhältlich und kann nachträglich von autorisiertem Fachpersonal installiert werden. Dabei wird die Infrarot-Fernbedienung deaktiviert.

Welche Betriebsarten bietet die Fernbedienung?

Es stehen vier Betriebsarten zur Verfügung: Auto (automatische Wahl zwischen Kühlen/Heizen), Kühlen, Heizen und Nur Umluft (ohne Temperaturregelung).

Wie stelle ich die Ventilatordrehzahl ein?

Drücken Sie die FAN-Taste, um zwischen den Stufen Niedrig, Mittel, Hoch und Automatik zu wechseln. Die aktuelle Stufe wird auf dem Display angezeigt.

Was bedeutet die SWING-Funktion?

Die SWING-Funktion aktiviert eine kontinuierliche automatische Bewegung der Lamellen, wodurch die Luft gleichmäßiger im Raum verteilt wird. Durch erneutes Drücken wird die Oszillation gestoppt und die Lamelle arretiert.

Wie programmiere ich den Timer?

Drücken Sie die ▼/▲ Timer-Tasten, um die Verzögerungszeit in 1-Stunden-Schritten bis maximal 12 Stunden einzustellen. Die Anzeige zeigt die verbleibende Zeit an. Zum Löschen des Timers drücken Sie die CLEAR-Taste.

Kann ich die Uhrzeit einstellen?

Ja, halten Sie die ON- und OFF Timer-Tasten gleichzeitig länger als 5 Sekunden gedrückt. Die Anzeige „am/pm“ blinkt. Mit der ON-Taste stellen Sie die Stunden ein, mit der OFF-Taste die Minuten.

Wie funktioniert die Schlaffunktion?

Drücken Sie die SLEEP-Taste. Im Kühlmodus wird die Raumtemperatur nach einer Stunde um 1 °C angehoben, im Heizmodus um 1 °C abgesenkt. Dies spart Energie und sorgt für angenehme Schlaftemperaturen.

Was mache ich, wenn die Fernbedienung nicht reagiert?

Überprüfen Sie die Verbindung zur Steuerplatine des Innengeräts. Stellen Sie sicher, dass der Stecker richtig auf CON 2 sitzt. Trennen Sie die Stromversorgung kurz und schalten Sie das Gerät wieder ein. Falls das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Fernbedienung selbst montieren?

Die Montage sollte von autorisiertem Fachpersonal durchgeführt werden, da elektrische Anschlüsse gemäß den örtlichen Vorschriften erfolgen müssen. Vor Arbeiten ist die Spannungsversorgung zu unterbrechen.

BEDIENUNGSANLEITUNG FCW 25 C GREE

Bedienungsanleitung fürWLT/FCWKabelfernbedienung

e

Inhalt Seite

Funktionsweise 2

Bedienung 2

Montageanweisung für das Fachpersonal 4

Technische Daten 5

Abmessungen 5

Elektrisches Anschlußschema 5

Diese Betriebsanleitung muß immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden!

Funktionsweise

Die Kabel-Fernbedienung ist als Zubehör erhältlich. Sie dient zur Abfrage und Programmierung eines Wandgerätes WLT/FCW von einer entfernten Stelle aus.

Die elektrischen Anschlüsse sind durch autorisiertes Fachpersonal gemäß den einschlägigen Bestimmungen durchzuführen.

Für die Montage und den Betrieb sind die örtlichen Richtlinien und die Vorschriften der örtlichen Energieversorgungsunternehmen (EVU) zu beachten

Vor allen Arbeiten am Gerät muß die Spannungsversorgung unterbrochen und gegen Wiedereinschalten gesichert werden!

Im Lieferumfang der Kabel-Fernbedienung befindet sich eine 10 m lange Steckerleitung.

Die Kabel-Fernbedienung sollte an der gewünschten Stelle in einer Höhe von ca. 1,60 m und einer max. Distanz zum Gerät von ca. 7 m zu montiert werden.

Die Verbindung zwischen der Kabel-Fernbedienung und dem Gerät erfolgt über die dreiadrige Verbindungsleitung.

Bedienung

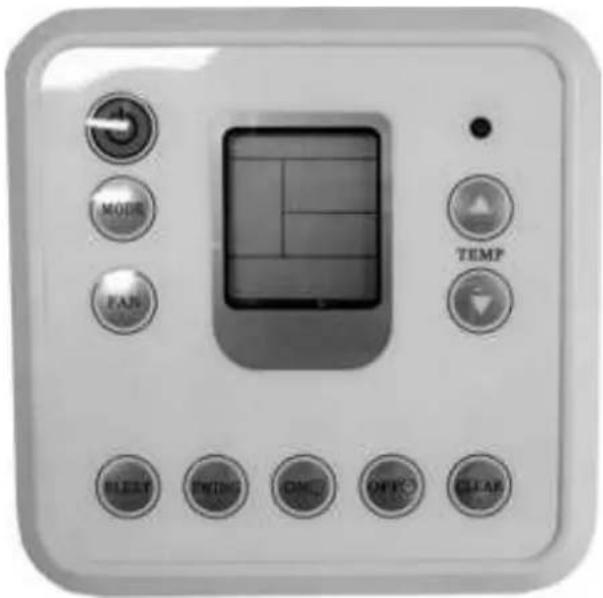

Die Funktionen der Tasten

ON / OFF Taste Zum Ein- oder Ausschalten des Gerätes betätigen Sie die Taste POWER.

MODE Taste Mit der Taste MODE kann zwischen den einzelnen Betriebsarten gewählt werden. Es stehen 4 Betriebsarten zur Verfügung:

1. „AUTO“: Automatikbetrieb, Wahl des Kühl- oder Heizmodus
2. „FAN“: Umluftbetrieb, keine Kühl- oder Heizleistung
3. „COOL“: Kühlmodus, vorwiegende Sommerbetriebsart
4. „HEAT“: Heizmodus, vorwiegende Winterbetriebsart

FAN Taste Mit der Taste FAN kann die Ventilatordrehzahl eingestellt werden. Es kann zwischen kleiner, mittlerer, hoher und automatischer Ventilatordrehzahl gewählt werden.

SWING Taste Der Swingbetrieb ermöglicht eine kontinuierliche, automatische Lamellenverstellung. Im eingeschalteten Zustand wird die Luft besser im Raum verteilt. Nach Betätigen der Taste SWING wechselt die Lamelle zwischen der arretierten Einstellung und oszillierenden Einstellung.

Kombinierter ON/OFF TIMER Die ▼▲ Timer-Taste werden zur Programmierung einer Ein/ und Ausschaltverzögerung verwendet. Durch Drücken kann die Zeit in einem Einstunden-Intervall (max. 12 Std.) programmiert werden. Ist die Zeit abgelaufen, schaltet sich das Gerät automatisch ein oder aus.

Uhrzeiteinstellung Durch längeres Betätigen (min. 5 Sekunden) der Tasten ON und OFF Timer kann die Uhrzeit eingestellt werden. Die Anzeige „am“ oder „pm“ blinkt während der Programmierzeit. Die Taste ON dient dann der Zeiteinstellung.

SET TEMP Taste Diese Tasten ▼▲ ermöglichen die Einstellung der gewünschten Solltemperatur in 1°C Schritten. Im Umluf tbetrieb ist diese Einstellung nicht möglich.

SLEEP Taste Nachtanhebung / Nachtabsenkung (Sleep-Funktion) Durch Drücken der Tasten SLEEP wird die Raumtemperatur nach einer Stunde im Kühlbetrieb um 1 °C angehoben, im Heizbetrieb um 1 °C abgesenkt.

CLEAR Taste Mit dieser Taste können die aktuell gesetzten Ein- oder Ausschalt-Timer gelöscht werden.

Montageanweisung für das Fachpersonal

1. Entfernen Sie die Montagerückwand von der Kabel-Fernbedienung.

2. Hebeln Sie dazu die Gehäusehälften an der Arretierung auf der oberen und unteren Seite auseinander.

3. Montieren Sie nun die Gehäuserückwand am gewünschten Montageort in einer Höhe von ca. 1,60 m.

Achten Sie auf die korrekte Ausrichtung mit der Kabeleinführung oben.

1. Arretieren Sie die Gehäusefront der Kabel-Fernbedienung in der Montagerückwand.

Es darf keine mechanische Belastung auf die Platine erfolgen.

1. Verlegen Sie die dreiadrige Steckerleitung zwischen dem Montageort der Kabel-Fernbedienung und der Platine des Innengerätes.

Achten Sie darauf, daß sich im Verlegungsbereich keine elektrischen Felder befinden.

1. Schalten Sie die Spannungsversorgung des Gerätes frei bevor Sie die Gehäusefront demontieren.

Entfernen Sie die Befestigungsschrauben und klappen die Gehäusefront nach oben ab. Auf der rechten Seite wird die Steuerplatine zugänglich.

1. Führen Sie die Steckerleitung in das Gerät ein.

2. Entfernen Sie den Stecker der Infrarot-Empfangsplatine von CON 2.

Der Stecker für die Infrarot-Fernbedienung wird nicht mehr verwendet.

1. Verbinden Sie den Stecker der Kabel-Fernbedienung mit dem freigewordenen Steckplatz der Platine.

Die Funktionen auf der Infrarot–Fernbedienung sind nicht mehr möglich.

1. Führen Sie nach erfolgter Montage einen Test aller Funktionen der Kabel-Fernbedienung durch.

2. Bauen Sie das Gerät wieder zusammen.

Befestigungspunkte der Fernbedienung

Befestigung der Gehäusefront

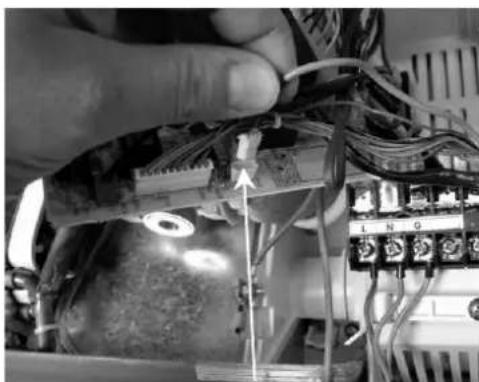

Demontage des Steckers der IR-Empfangsplatine und Montage des Steckers der Kabel-FB

Technische Daten

		Kabel-Fernbedienung für WLT/FCW
Betriebsbereich °C / % r.	F. +10 bis	+40 / 30 bis 8 0
Schutzart		IP
Steckerleitung, Länge mm	10000
Abmessungen Höhe	mm	95
Breite		mm
Tiefe		mm
EDV Nr.:	A-FCW-FB

95 16

Abmessungen

Angaben in mm

Elektrisches Anschlußschema

Anschluß WLT / FCW

Kabel-Fernbedienung
