GMV-CE41-24-F - Fernbedienung GREE - Kostenlose Bedienungsanleitung

Produkttyp	Fernbedienung
Marke	Gree
Modell	GMV-CE41-24-F
Abmessungen (ca.)	165 x 55 x 22 mm
Gewicht (ca.)	100 g
Stromversorgung	2 x AAA-Batterien (nicht im Lieferumfang)
Funktionen	Ein/Aus, Temperaturregelung (16-30°C), Lüftergeschwindigkeit (Auto/Niedrig/Mittel/Hoch), Betriebsmodus (Kühlen/Heizen/Lüften/Trocknen), Timer (Ein/Aus), Schlafmodus, ECO-Modus, X-Fan, Display-Helligkeit
Batterielebensdauer	ca. 6 Monate bei normaler Nutzung
Reinigung	Mit einem weichen, leicht feuchten Tuch abwischen. Keine aggressiven Reinigungsmittel oder scheuernden Materialien verwenden.
Sicherheitshinweise	Nicht in Wasser tauchen, vor Feuchtigkeit und direkter Sonneneinstrahlung schützen, außerhalb der Reichweite von Kindern aufbewahren, keine beschädigten Batterien verwenden.
Kompatibilität	Mit Gree-Klimaanlagen der Serien GMV, GWH, GWC und anderen Modellen mit Infrarot-Schnittstelle. Genaue Kompatibilität bitte in der Anleitung des Klimageräts prüfen.
Ersatzteile	Batterien (AAA), ggf. Ersatzfernbedienung (Modell-GMVE41-24F) über Gree-Kundendienst oder autorisierte Händler erhältlich.
Entsorgung	Elektrogeräte und Batterien gehören nicht in den Hausmüll. Gemäß den örtlichen Vorschriften entsorgen.

Häufig gestellte Fragen - GMV-CE41-24-F GREE

Wie wechsle ich die Batterien der Fernbedienung?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Entfernen Sie die alten Batterien und setzen Sie zwei neue AAA-Batterien ein. Achten Sie auf die richtige Polung (+/-) gemäß der Markierung im Fach. Schließen Sie den Deckel.

Wie stelle ich die gewünschte Temperatur ein?

Drücken Sie die Taste Temp + oder Temp -, um die Temperatur in 1°C-Schritten zu erhöhen oder zu senken. Der einstellbare Bereich liegt zwischen 16°C und 30°C.

Was bedeutet das Symbol "Timer" auf dem Display?

Das Timer-Symbol zeigt an, dass die Zeitschaltuhr aktiviert ist. Sie können ein- oder ausschalten, dass das Klimagerät nach einer bestimmten Zeit automatisch ein- oder ausschaltet.

Wie aktiviere ich den Schlafmodus?

Drücken Sie die Taste Sleep (oft durch ein Mondsymbol dargestellt). Der Schlafmodus passt die Temperatur automatisch an, um eine angenehme Raumtemperatur während der Nacht zu gewährleisten und Energie zu sparen.

Warum reagiert die Fernbedienung nicht?

Mögliche Ursachen: 1. Die Batterien sind leer (wechseln Sie sie aus). 2. Sie sind zu weit vom Klimagerät entfernt (max. 8 m). 3. Hindernisse blockieren das Infrarotsignal. 4. Das Klimagerät ist ausgeschaltet oder hat eine Störung. Überprüfen Sie auch, ob die Fernbedienung auf das Gerät ausgerichtet ist.

Wie reinige ich die Fernbedienung richtig?

Verwenden Sie ein weiches, leicht mit Wasser angefeuchtetes Tuch, um die Oberfläche abzuwischen. Niemals die Fernbedienung in Wasser tauchen oder aggressive Reinigungsmittel wie Alkohol oder Verdünnung verwenden. Trocknen Sie sie anschließend mit einem trockenen Tuch.

Ist die Fernbedienung mit allen Gree-Klimaanlagen kompatibel?

Diese Fernbedienung ist für Gree-Klimaanlagen der Serien GMV, GWH, GWC und andere mit Infrarot-Empfänger konzipiert. Die genaue Kompatibilität entnehmen Sie bitte der Bedienungsanleitung Ihres Klimageräts oder der Modellnummer der Fernbedienung.

Wie stelle ich die Lüftergeschwindigkeit ein?

Drücken Sie die Taste Fan oder Lüfter wiederholt, um zwischen den Stufen Auto, Niedrig, Mittel und Hoch zu wechseln. Die gewählte Stufe wird auf dem Display angezeigt.

Wie verwende ich die Timer-Funktion?

Drücken Sie die Timer-Taste. Stellen Sie mit den Tasten + und - die gewünschte Zeit in Stunden ein (0-24 h). Drücken Sie erneut Timer, um den Einschalt- oder Ausschalt-Timer zu programmieren. Mit OK oder Enter bestätigen. Das Timer-Symbol leuchtet auf.

Was tun, wenn das Display schwach oder kaum lesbar ist?

Tauschen Sie die Batterien gegen neue aus. Ein schwaches Display ist oft ein Zeichen für leere Batterien. Sollte das Problem weiterhin bestehen, könnte ein Defekt vorliegen; wenden Sie sich dann an den Gree-Kundendienst.

BEDIENUNGSANLEITUNG GMV-CE41-24-F GREE

Installations- und Bedienungsanleitung

DEBUGGER FERNBEDIENUNG CE41-24-F

Inhalt

Sicherheitshinweise 2

Teilebeschreibung / Abmessungen 3

Betriebsumgebung / U-Flash-Disc / Verdrahtung / Stromversorgung 4

Kommunikationsverbindungen 5

Hauptdisplay 7

Schaltflächen 8

Statusabfrage 9

Geräteüberprüfung 10

Geräteregelung 11

Technische Einstellungen 12

Hilfe / Informaton 14

■ Sicherheitshinweise

Eine Missachtung dieser Warnung kann zu schweren Schäden des Gerätes oder von Personen führen.

Eine Missachtung dieser Warnung kann zu leichten oder mittleren Schäden des Gerätes oder von Personen führen.

Die Operation ist verboten. Unsachgemäße Bedienung kann zu schweren Schäden oder zum Tod von Personen führen.

Vorsicht! Unsachgemäße Bedienung kann zu schweren Schäden oder zum Tod von Personen führen.

WARNUNG: Dieses Produkt darf nicht in korrosiven, entflammbaren oder explosiven Umgebungen oder an Orten mit besonderen Anforderungen, wie z. B. in der Küche, installiert werden.

Andernfalls wird der normale Betrieb beeinträchtigt, die Lebensdauer des Geräts verkürzt oder es besteht sogar Brandgefahr oder die Gefahr schwerer Verletzungen. Für die genannten besonderen Orte verwenden Sie bitte eine spezielle Klimaanlage mit Korrosionsschutz- oder Explosionsschutzfunktion.

DEBUGGER FERNBEDIENUNG CE41-24-F

■ Teilebezeichnungen

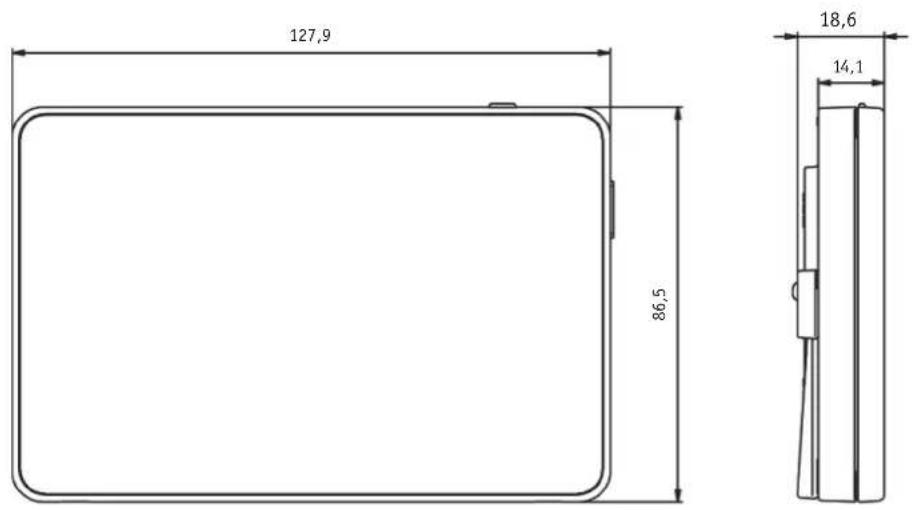

■ Abmessungen

DEBUGGER FERNBEDIENUNG CE41-24-F

■ Anforderungen an die Betriebsumgebung

Betreiben Sie dieses Produkt niemals in der folgenden Umgebung:

(1) Orte mit ätzendem Gas oder starkem Staub, Salznebel oder Ölrauch;
(2) nasse und feuchte Orte oder Orte mit direkter Sonneneinstrahlung;
(3) Orte in der Nähe von Hochtemperaturobjekten oder Orte, an denen die Geräte von Wasser bespritzt werden könnten.

■ U-Flash-Disc

Verwenden Sie zum Aktualisieren des Programms oder zum Exportieren von Datendokumenten die U-Flash-Disk, die folgenden Anforderungen entspricht:

(1) USB 2.0-Schnittstelle

(2) FAT32-Dateisystem

■ Verdrahtung: Schnittstellen

Schnittstelle COM USB POWER

Bedeutung

Schnittstelle von Stromversorgung und Kommunikation

U Flash Disk kann eingelegt werden

Schnittstelle der Stromversorgung

■ Möglichkeiten der Stromversorgung

1) Die Stromversorgung erfolgt über die USB-Micro-Schnittstelle (POWER-Symbol).
2) Stromversorgungsweg 2: Verbindung Innen- oder Außengerät über ein 4-adriges Kommunikationskabel. Die Stromversorgung erfolgt über Innen- oder Außengerät. Diese Art der Stromversorgung wird für die Standortumgebung übernommen.

■ Möglichkeiten der Kommunikationsverbindung

Es gibt zwei Methoden, um dieses Produkt mit der Klimaanlage zu verbinden:

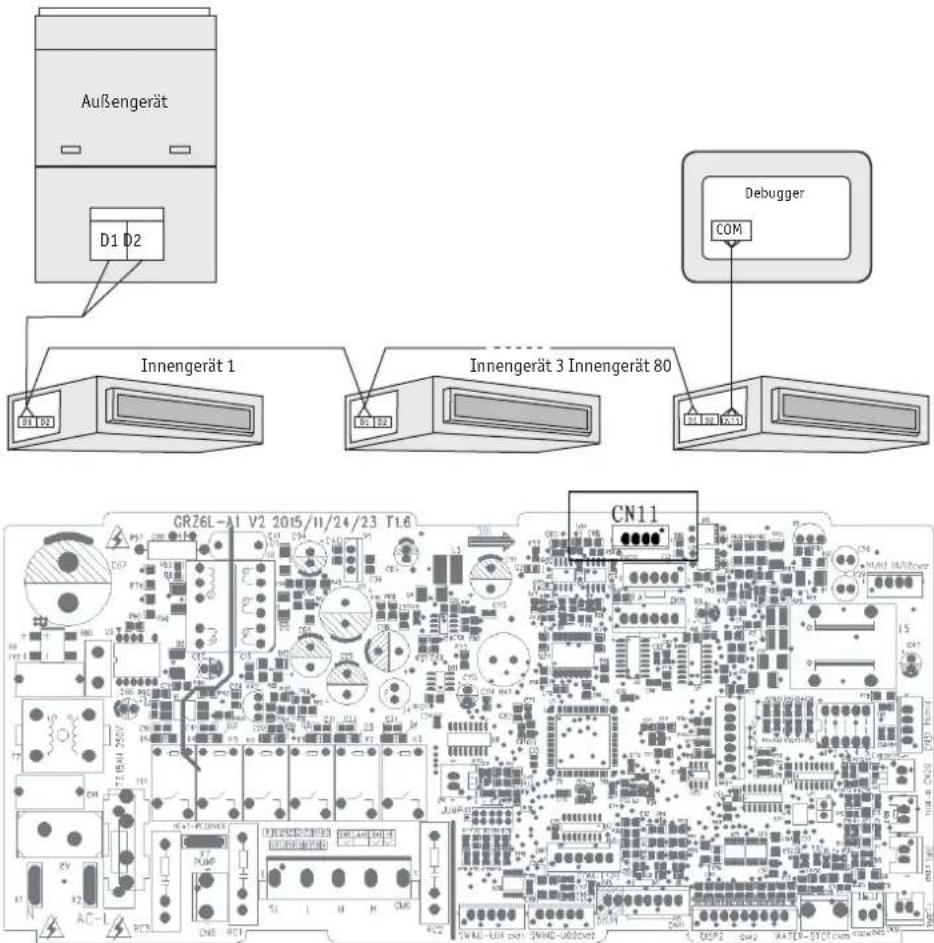

Methode 1: Stellen Sie eine Verbindung mit dem IDU-Netzwerk her.

■ Verkabelungshinweise:

(1) Dieses Produkt ist für Multi-VRF-Geräte geeignet, die mit einem Innengeräte-Netzwerk oder einem Außengeräte-Netzwerk verbunden werden können.
(2) Wenn dieses Produkt mit einem Innengeräte-Netzwerk verbunden werden soll, schließen Sie es gemäß Abb. 1.3 an. Dieses Produkt kann mit jedem Innengerät in Reihe geschaltet werden. Am Anschluss ist ein Ende des 4-adrigen langen Verbindungskabels mit der COM-Schnittstelle dieses Produkts verbunden. Das andere Ende ist mit der CN11-Schnittstelle des Innengerätes (CAN-DEBUG) verbunden.
(3) Wenn dieses Produkt mit einem Außengeräte-Netzwerk verbunden werden soll, schließen Sie es gemäß Abb. 1.5 an. Am Anschluss ist ein Ende des 4-adrigen langen Verbindungskabels mit der COM-Schnittstelle dieses Produkts verbunden. das andere Ende ist mit der CN2-Schnittstelle des Außengeräte-Mainboards verbunden (Abb. 1.5)
(4) Der DIP-Schalter der Außengeräte-Adresse ist einzustellen. Sie müssen den DIP in der Hauptsteuerung des Außengerätes einstellen. Der Einstellcode (SA8) der Hauptsteuereinheit muss auf „00“ eingestellt sein. Andernfalls ist er ungültig.

Hinweis:

Die in den Abbildungen gezeigten Debugging-Schnittstellen in Innengeräte- und Außengeräte-Hauptplatinen dienen nur als Referenz. Detaillierte Position der Schnittstelle entnehmen Sie bitte dem aktuellen Innengeräte- und Außengeräte-Mainboard.

Warnung: Nach Betriebsende dieses Produkts muss die Verkabelung der Klimaanlage korrigiert werden. Andernfalls kann der tatsächliche Betrieb der Anlage beeinträchtigt werden!

DEBUGGER FERNBEDIENUNG CE41-24-F

■ Kommunikationsverbindung
Methode 2

■ Display-Anzeige und Bedienungshinweise

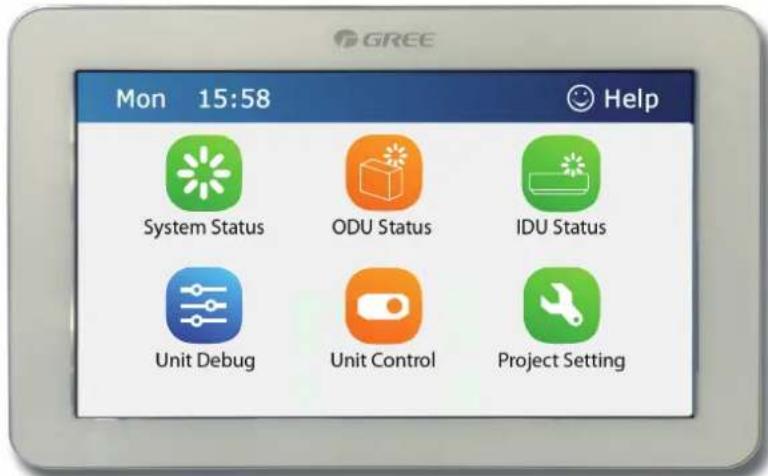

Hauptbildschirm

1 Systemuhr: Wenn der Controller mit dem Kommunikationsnetzwerk verbunden ist, werden der aktuelle Tag, die aktuelle Stunde, die aktuelle Minute und die aktuelle Uhrzeit angezeigt (12-Stunden-Uhr).
2 Hilfe: Drücken Sie diese Taste, um die Hilfeseite aufzurufen und Informationen anzuzeigen.
3 Ein/Aus-Schalter: - Mit diesem Schalter aktivieren Sie den Bildschirm oder schalten ihn aus. - Halten Sie den Schalter für 5 Sekunden gedrückt, um den Bildschirm zurückzustellen.
4 Fehlermeldung Innengerät: Dieses Symbol weist auf eine Störung des Innengerätes hin.
5 Status des Innengerätes: Zugang zur Anzeige von Innengeräte-Statusparametern.
6 Geräteeinstellungen Eingabe der technischen Einstellmöglichkeiten
7 Fehleranzeige Außengerät Dieses Symbol weist auf eine Störung des Außengerätes hin.
8 Status des Außengerätes: Zugang zur Anzeige von Außengeräte-Statusparametern.
9 Gerätesteuerung: Zugang zu den Steuerungselementen
10 Geräteüberwachung Zugang zur Geräteüberwachung
11 Systemstatus Zugang zur Anzeige der System-Statusparameter.

DEBUGGER FERNBEDIENUNG CE41-24-F

Schaltflächen

Zurück: Tippen Sie auf diese Schaltfläche, um zur vorherigen Seite zurückzukehren.

Mit dieser Schaltfläche gelangen Sie eine Seite weiter.

Mit dieser Schaltfläche reduzieren Sie die eingestellten Werte.

Mit dieser Schaltfläche reduzieren Sie die eingestellten Werte.

Mit dieser Schaltfläche reduzieren Sie die eingestellten Werte.

Die Option ist gewählt /nicht gewählt.

Mit dieser Schaltfläche gelangen Sie eine Seite zurück.

Mit dieser Schaltfläche erhöhen Sie die eingestellten Werte.

Mit dieser Schaltfläche erhöhen Sie die eingestellten Werte.

Mit dieser Schaltfläche erhöhen Sie die eingestellten Werte.

■ Schaltflächenbedienung

Dieses Produkt verwendet einen kapazitiven Touchscreen, sodass der Benutzer die Geräte durch einfaches Berühren des Bildschirms bedienen kann.

Die Schaltflächen auf dem Bildschirm werden folgendermaßen dargestellt:

(1) Symbol

Eine Symbol-Schaltfläche kann direkt bedient werden.

(2) Text

Tippen Sie auf die Schaltfläche TEXT, um die entsprechende Seite aufzurufen IDU Setting (zum Beispiel die Parameter-einstellungsseite eines Innengerätes).

Tippen Sie auf diese Schaltfläche, um die Seite mit den Parametereinstellungen eines Innengerätes aufzurufen.

(3) Symbol + Text

Wählen Sie entsprechend der Bedeutung des Textes eine bestimmte Funktion oder geben Sie eine bestimmte Seite ein ▶Sound (Nehmen Sie die Soundeinstellung als Beispiel).

Tippen Sie auf diese Schaltfläche, um die Seite mit den Soundeinstellungen aufzurufen.

■ Funktionen

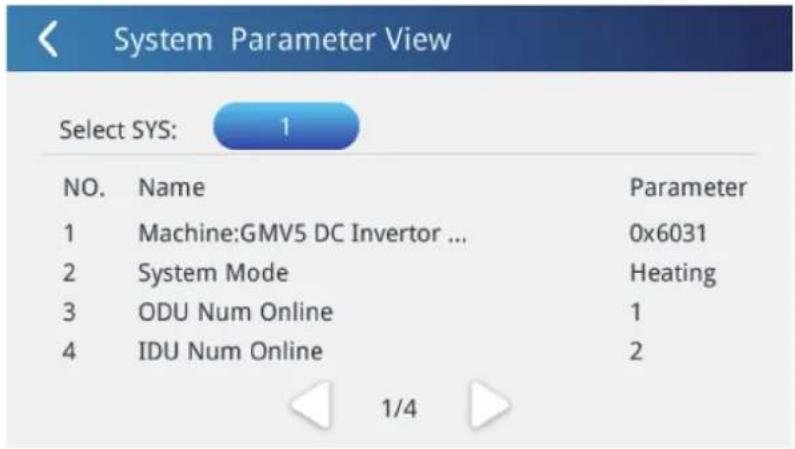

System-Status abfragen:

Tippen Sie auf dem Hauptbildschirm auf ✉ um die Systemeinstellungen anzuzeigen. Die folgende Seite wird aufgerufen.

Hinweis: Es wird die aktuelle Version des Systems angezeigt.

Außengeräte-Status abfragen:

Tippen Sie auf dem Hauptbildschirm auf um den Status des Außengerätes anzuzeigen. Die folgende Seite wird aufgerufen.

Hinweis: Wenn das Gerät eine Störungaufweist, klicken Sie in die rechte untere Ecke ERROR , um die Störung anzuzeigen.

■ Funktionen

Innengeräte-Status abfragen:

Tippen Sie auf dem Hauptbildschirm auf um den Innengeräte-Status anzuzeigen. Die folgende Seite wird aufgerufen.

Project No.	Inlet Temp	Outlet Temp	EXV	Mode
1	-30℃	-30℃	75PIs	Fan
2	-30℃	-30℃	75PIs	Fan

Hinweis:

1. Wenn das Gerät eine Störung aufweist, klicken Sie in die rechte untere Ecke ⚠ ERROR , um die Störung anzuzeigen.
2. Wählen Sie das Innengerät, das Sie anzeigen möchten, mit einem Klick auf IDU in der rechten oberen Ecke auf dieser Seite.
3. Klicken Sie in der Liste auf die Schaltfläche Innengeräte-Projektcode (z. B. 1), um detaillierte Innengeräte-Parameter anzuzeigen.

Geräteüberprüfung:

Tippen Sie auf dem Hauptbildschirm auf ≡ um die Geräteüberprüfung anzuzeigen. Die folgende Seite wird aufgerufen.

1. Die aktuelle Version dieses Produkts unterstützt nur die vollständige Überprüfung.
2. Während der Überprüfung müssen Sie auf OK klicken, um in weiteren Schritten in die nächste Überprüfung einzusteigen.

■ Funktionen

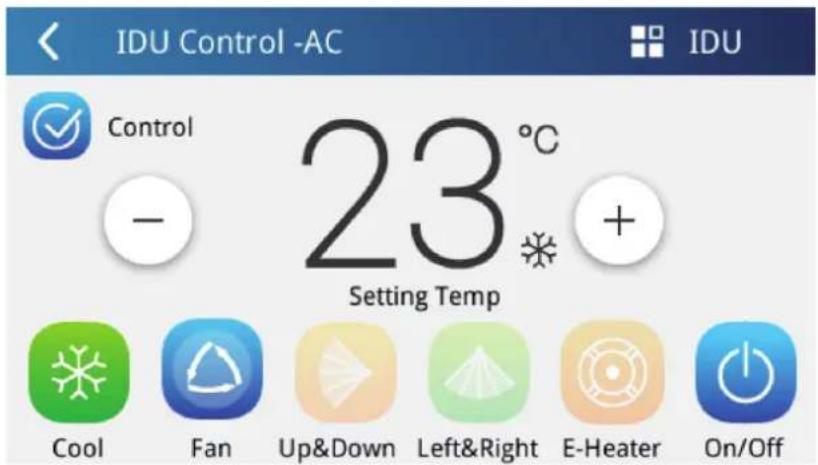

Geräteregelung:

Tippen Sie auf dem Hauptbildschirm auf um die Geräteregelung aufzurufen.

1. Wählen Sie das zu regelnde Innengerät durch Tippen auf IDU in der rechten oberen Ecke auf dieser Seite.
2. Wenn Sie das Innengerät regeln müssen, tippen Sie nach Beendigung des Betriebsmodus, der Temperatur und anderer Parameter auf die Schaltfläche um die Steuerdaten freizugeben.

(1) Ein/Aus

Tippen Sie auf die Ein-/Aus-Schaltfläche, um das Gerät ein- oder auszuschalten. Wenn das Gerät ausgeschaltet ist, können Betriebsart, Temperatur, Lüftergeschwindigkeit sowie die Swing-Funktion nicht eingestellt werden.

(2) Betriebsart-Einstellung

Tippen Sie auf die Schaltfläche, um den Betriebsmodus des Gerätes einzustellen. Die Betriebsarten für Innengeräte verschiedener Serien sind nicht alle gleich. Wenn für das Innengerät eine bestimmte Betriebsart nicht verfügbar ist, kann das Symbol des entsprechenden Modus nicht angewählt werden.

(3) Temperatur-Einstellung

Drücken Sie auf die Aufwärts- oder Abwärtsschaltfläche, um die Temperatur einzustellen. Bei jedem Tippen auf die Schaltfläche wird die Temperatur um 1°C erhöht bzw. verringert.

(4) Ventilator-Einstellung

Tippen Sie auf die Schaltfläche FAN, um die Ventilatorgeschwindigkeit einzustellen. Hinweis: Das Gerät ist standardmäßig auf eine niedrige Ventilatorgeschwindigkeit im Trockenmodus eingestellt. Die Ventilatorgeschwindigkeit kann im Trockenmodus oder im Fußbodenheizungsmodus nicht eingestellt werden.

(5) Swing-Einstellung

Tippen Sie auf die Schaltfläche "Left-Right Swing", um die horizontale Luftleitlamellenbewegung einzuschalten. Tippen Sie auf die Schaltfläche "Up-Down Swing", um die vertikale Luftleitlamellenbewegung einzuschalten. Hinweis: Diese Funktionen für Innengeräte verschiedener Serien sind nicht alle gleich.

(6) Elektro-Zusatzheizung aktivieren

Durch Tippen Sie auf die Schaltfläche „E-Heater“ gelangen Sie zur Seite der E-Heater-Aktivierungseinstellung.

DEBUGGER FERNBEDIENUNG CE41-24-F

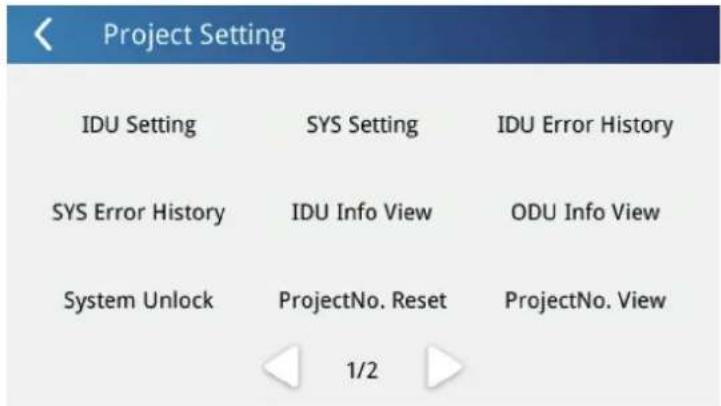

Technische Einstellungen:

Tippen Sie auf dem Hauptbildschirm auf um die Seite der technischen Einstellungen aufzurufen.

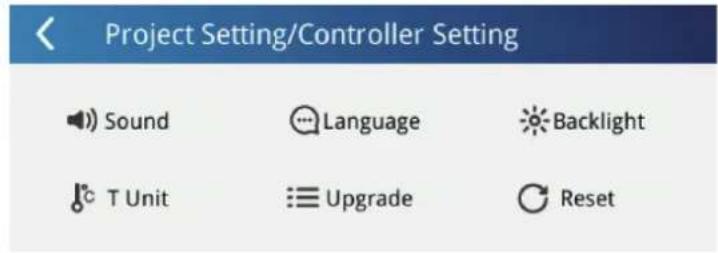

Reglereinstellungen:

Tippen Sie auf der zweiten Seite der technischen Einstellungen auf Controller Setting, um die Seite der Regler-Einstellungen aufzurufen.

Reglereinstellungen:

(1) Ton (Sound), Sprache (Language), Temperatur-Einheit (T Unit)
Tippen Sie die entsprechende Schaltfläche, um eine Einstellung auszuwählen.

(2) Hintergrundbeleuchtung (Backlight)

Durch Tippen auf diese Schaltfläche können Sie das Zeitlimit für die Hintergrundbeleuchtung des Bildschirms einstellen. Der Bildschirm wird ausgeschaltet und das Produkt wechselt in den Ruhemodus, wenn die Zeitüberschreitung abgelaufen ist. Tippen Sie auf ⁺ oder ^- , um die Hintergrundbeleuchtung anzupassen.

Hinweis: Wenn sich das Produkt im Energiesparmodus befindet, kann der Benutzer es durch Berühren eines beliebigen Teils des Touchscreens oder der Schaltfläche rechts oben auf dem Bildschirm aktivieren.

Geben Sie die lokale Einstellungsseite ein und tippen Sie auf Upgrade, um die Programmaktualisierungsseite aufzurufen.

(4) Mit Reset stellen Sie die Einstellungen zurück.

Hinweis: Sie müssen die Update-Datei im Stammverzeichnis der U-Flash-Disk erstellen, bevor Sie das Programm aktualisieren können. Legen Sie dann das Update-Programm in das Update-Verzeichnis

Wählen Sie die zu aktualisierende Programmdatei aus. Klicken Sie auf die Programmdatei und geben Sie die Programminformationsseite ein:

Klicken Sie auf OK, um die Programmaktualisierung zu starten. Andernfalls wird die Programmaktualisierung nicht fortgesetzt.

Warnung:

1. Bitte stellen Sie die Richtigkeit der Programmdatei sicher. Andernfalls kann das Produkt nicht betrieben werden.
2. Bitte halten Sie das Produkt während der Programmaktualisierung im eingeschalteten Zustand.
3. Schalten Sie das Produkt nach dem Kopieren des Programms gemäß den Anweisungen aus und wieder ein. Dann ist die Programmaktualisierung abgeschlossen.

Einstellung zurücksetzen:

Tippen Sie auf Reset, um zur Wiederaufnahme der Werkseinstellung zu gelangen. Nach der Bestätigung wird die lokale Einstellung auf die Werkseinstellung zurückgesetzt

DEBUGGER FERNBEDIENUNG CE41-24-F

Datendatei exportieren:

Tippen Sie auf der zweiten Seite der technischen Einstellungen auf Data File Output, um die Datenexportseite aufzurufen:

Hinweis: Wenn Sie Daten exportieren müssen, legen Sie bitte eine U-Flash-Disk ein und vergewissern Sie sich, dass die Identifizierung erfolgt ist. Der Sicherungszyklus für Datendateien beginnt mit der Auswahl der Option zum Speichern der Kommunikationsdaten.

Hilfe / Information:

Tippen Sie auf der Startseite auf Help, um die Hilfe bzw. Informationsseite aufzurufen.

Help

Unit Information

Service Info

Operation Manual

User Notice
