BEDIENUNGSANLEITUNG PV7809 IFM

Elektronischer Drucksensor für den industriellen Bereich

PV78

Inhaltsverzeichnis

1 Vorbemerkung 3

1.1 Verwendete Symbole 3
1.2 Warnhinweise 3

2 Sicherheitshinweise 4

2.1 Cybersecurity 4

3 Bestimmungsgemäße Verwendung 6

3.1 Einsatzbereich 6

4 Funktion 7

4.1 IO-Link 7
4.2 Nullpunktverhalten Ausgang und IO-Link 7
4.3 Kommunikation, Parametrierung, Auswertung 8
4.4 Schaltfunktion 9

5 Montage 10
6 Elektrischer Anschluss 11
7 Parametrierung....12

7.1 Parametrieren über Memory Plug 12
7.2 Liste der Parameter.... 13

8 Werkseinstellung.... 14
9 Entsorgung, Instandsetzung und Rücksendung 15

1 Vorbemerkung

Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über documentation.ifm.com.

1.1 Verwendete Symbole

√ Voraussetzung
▶ Handlungsanweisung
Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

1.2 Warnhinweise

Warnhinweise warnen vor möglichen Personen- und Sachschäden. Dadurch wird der sichere Umgang mit dem Produkt ermöglicht. Warnhinweise sind wie folgt abgestuft:

WARNUNG

Warnung vor schweren Personenschäden

Tödliche und schwere Verletzungen sind möglich, wenn der Warnhinweis nicht beachtet wird.

VORSICHT

Warnung vor leichten bis mittelschweren Personenschäden

▷ Leichte bis mittelschwere Verletzungen sind möglich, wenn der Warnhinweis nicht beachtet wird.

ACHTUNG

Warnung vor Sachschäden

Sachschäden sind möglich, wenn der Warnhinweis nicht beachtet wird.

2 Sicherheitshinweise

- Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

– Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
- Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
• Das Produkt nur für zulässige Medien einsetzen (→ Technische Daten).
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Geräte und Kabel wirksam vor Beschädigung schützen.
• Das Gerät in der Originalverpackung lagern.

VORSICHT

Bei hohen Medientemperaturen können sich Bereiche des Gerätes erwärmen.

▷ Verbrennungsgefahr
▶ Gerät nicht berühren.
▶ Gehäuse gegen den Kontakt mit entzündlichen Stoffen und gegen unbeabsichtigtes Berühren sichern.

2.1 Cybersecurity

Installation

Das Gerät ist für den Betrieb in einer sicheren Umgebung gemäß IEC 62443-1-1 geeignet.

Das Gerät ist für den Betrieb hinter einer Firewall konzipiert.

▶ Eine Risikobeurteilung der Anlage nach IEC 62443-1-1 durchführen.
▶ Maßnahmen zur Sicherstellung der physikalischen Sicherheit ergreifen.

Betrieb

Die in der Gerätedokumentation beschriebenen Security-Funktionen und die Empfehlungen für deren Anwendung beachten.

Wartung

Systemkonfiguration und Systemdaten gemäß den Change-Management-Prozessen des Unternehmens sichern.

Außerbetriebnahme

Darauf achten, dass keine schützenswerten Informationen in unberechtigte Hände gelangen können.

▶ Vor der Außerbetriebnahme des Geräts die Systemeinstellungen immer auf die Werkseinstellungen zurücksetzen.

3 Bestimmungsgemäße Verwendung

Das Gerät misst und überwacht den Systemdruck von Maschinen und Anlagen.

3.1 Einsatzbereich

Druckart: Relativdruck

Das Gerät ist vakuumfest. Die Angaben im Datenblatt beachten!

Angaben zu Druckfestigkeit und Berstdruck → Datenblatt

Statische und dynamische Überdrücke, die die angegebenen Druckfestigkeit überschreiten, sind durch geeignete Maßnahmen zu unterbinden. Der angegebene Berstdruck darf nicht überschritten werden. Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden. ACHTUNG: Verletzungsgefahr!

Bei Leitungen größer 30 m oder Einsatz außerhalb von Gebäuden besteht die Gefahr von Überspannungspulsen aus Fremdquellen. Wir empfehlen den Einsatz in geschützten Betriebsumgebungen mit Begrenzung von Überspannungspulsen auf max. 500 V.

4 Funktion

• Das Gerät erzeugt Ausgangssignale entsprechend der Betriebsart und der Parametrierung.
• Zusätzlich stellt es die Prozessdaten, Ausgangssignale und Diagnosemeldungen über IO-Link zur Verfügung.

4.1 IO-Link

IO-Link ist ein Kommunikationssystem für die Anbindung intelligenter Sensoren und Aktoren an Automatisierungssysteme. IO-Link ist in der Norm IEC 61131-9 standardisiert.

Allgemeine Informationen zu IO-Link unter io-link.ifm

Input Output Device Description (IODD) mit allen Parametern, Prozessdaten und detaillierten Beschreibungen zum Gerät unter documentation.ifm.com

IO-Link bietet folgende Vorteile:

• Störfeste Übertragung aller Daten und Prozesswerte
• Parametrierung im laufenden Prozess oder Voreinstellung außerhalb der Applikation
• Parameter zur Identifikation der angeschlossenen Geräte in der Anlage
• Zusätzliche Parameter und Diagnosefunktionen
• Automatische Sicherung und Wiederherstellung von Parametersätzen bei Geräteaustausch (Data storage)
• Protokollierung der Parametersätze, Prozesswerte und Ereignisse
• Gerätebeschreibungsdatei (IODD – Input Output Device Description) für einfache Projektierung
• Standardisierter elektrischer Anschluss
• Fernwartung

4.2 Nullpunktverhalten Ausgang und IO-Link

Aufgrund von zulässigen Gerätetoleranzen und Temperaturänderungen, kann der Sensor im drucklosen Zustand der Anlage eine Abweichung vom Nullpunkt abbilden. Um diesem entgegen zu wirken, ist das Gerät mit Funktionen ausgerüstet, die das Messsignal stabiler auf dem Prozesswert 0 halten.

Nullpunktverhalten Schaltausgang:

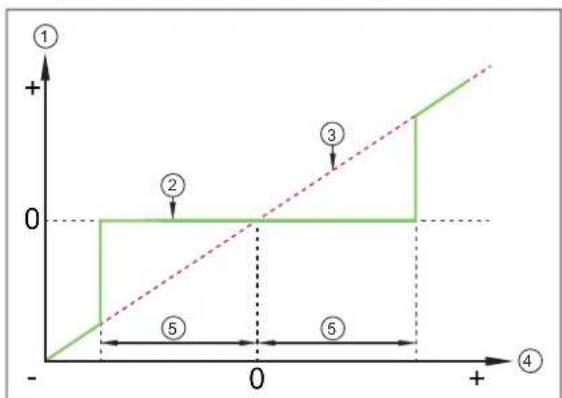

Abb. 1: Schaltausgang

1: Prozesswert
2: Ausgangssignal Sensor mit Hysterese (grün)
3: Ideales Messsignal (rot)
4: Anlagendruck
5: Nullpunktstabilisierung → Datenblatt

Nullpunktverhalten IO-Link Kommunikation:

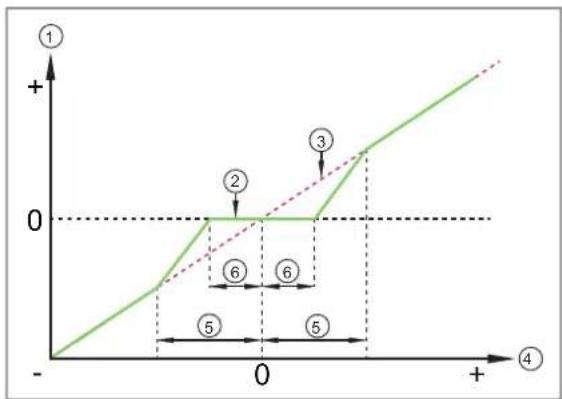

Abb. 2: IO-Link Kommunikation

1: Prozesswert

2: Ausgangssignal Sensor (grün)

3: Ideales Messsignal (rot)

4: Anlagendruck

5: Nullpunktstabilisierung → Datenblatt

6: 0,5 x Nullpunktstabilisierung → Datenblatt

Der erste Prozesswert, der über die IO-Link Kommunikation ausgewertet werden kann, wird durch die halbe Nullpunktstabilisierung (6) angegeben.

Im weiteren Bereich der Nullpunktstabilisierung (5) verläuft das Ausgangssignal des Sensors unter einem größeren Steigungswinkel.

Die Nullpunktstabilisierung ist in % der Spanne angegeben → Datenblatt.

4.3 Kommunikation, Parametrierung, Auswertung

OUT1 (Pin 4) • Schaltsignal für Systemdruck-Grenzwert• Kommunikation über IO-Link

OUT2 (Pin 2) • Schaltsignal für Systemdruck-Grenzwert

4.4 Schaltfunktion

OUTx ändert seinen Schaltzustand bei Über- oder Unterschreiten der eingestellten Schaltgrenzen (SPx, rPx). Dabei sind folgende Schaltfunktionen wählbar:

• Hysteresefunktion / Schließer: [ou1/ou2] = [Hno] (→ Abbildung Hysteresefunktion).
• Hysteresefunktion / Öffner: [ou1/ou2] = [Hnc] (→ Abbildung Hysteresefunktion).

Zuerst wird der Schaltpunkt (SPx) festgelegt, dann der Rückschaltpunkt (rPx).

Die so definierte Hysterese bleibt auch bei erneuter Änderung von SPx erhalten.

• Fensterfunktion / Schließer: [ou1/ou2] = [Fno] (→ Abbildung Fensterfunktion).
• Fensterfunktion / Öffner: [ou1/ou2] = [Fnc] (→ Abbildung Fensterfunktion).
• Die Breite des Fensters ist einstellbar durch den Abstand von [FHx] zu [FLx]. [FHx] = oberer Wert, [FLx] = unterer Wert.

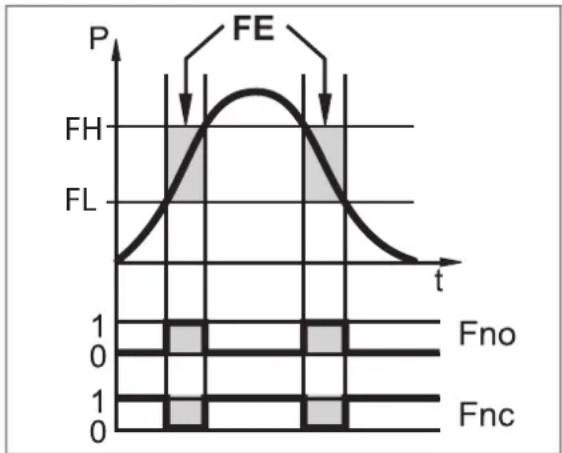

Abb. 4: Fensterfunktion

Abb. 3: Hysteresefunktion

Bei Einstellung auf die Fensterfunktion haben Schaltpunkt und Rückschaltpunkt eine feste Hysterese in % der Messspanne.

PV7804 = 0,25 %, PV7809 = 0,4 %, PV7829 = 0,8 %.

5 Montage

Vor Ein- und Ausbau des Gerätes: Sicherstellen, dass die Anlage druckfrei ist.

▶ Gerät in einen Prozessanschluss G1/8 einsetzen.
▶ Fest anziehen. Empfohlenes Anzugsmoment: 20...25 Nm. Abhängig von Dichtungsvariante, Druckbelastung und Schmierung.

6 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.

Spannungsversorgung nach SELV, PELV.

▶ Anlage spannungsfrei schalten.
▶ Gerät folgendermaßen anschließen:

Steckverbindung: 1 x M12; Codierung: A

Abb. 5: Anschlussbild; MP: Multifunktional (OUT, Data)

3-Leiter

Pin Belegung
1	L+
2 OUT2: DO2 (NO/NC)
3	L-
4 MP1: DO1 (NO/NC), IO-Link

Parametrierung

Pin Belegung
1	L+
3	L-
4 MP1: IO-Link

7 Parametrierung

Parameter können vor Einbau und Inbetriebnahme des Geräts oder während des laufenden Betriebs eingestellt werden.

Ändern Sie Parameter während des Betriebs, wird die Funktionsweise der Anlage beeinflusst.

Sicherstellen, dass es nicht zu Fehlfunktionen in der Anlage kommt.

Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit dem bestehenden Parameter weiter aus, bis die Parametrierung abgeschlossen ist.

Das Gerät kann zum Beispiel auf folgende Weise über die IO-Link Schnittstelle parametriert werden:

• Parametrierung über eine geeignete Parametriersoftware, z.B. ifm moneo|configure
• Parametrierung über eine SPS
• Parametrierung über eine IIoT-Applikation

Voraussetzungen für die Parametrierung über die IO-Link Schnittstelle:

√ Die Input Output Device Description (IODD) für das Gerät bei Parametrierung über eine Parametriersoftware, siehe documentation.ifm.com
√ Die IO-Link Schnittstellenbeschreibung (PDF) für das Gerät bei Parametrierung über eine SPS oder IIoT-Applikation, siehe documentation.ifm.com
√ Ein IO-Link Master
▶ Den IO-Link Master mit der Parametriersoftware, der SPS oder der IIoT-Application verbinden.
Das Gerät mit einem geeigneten freien Port des IO-Link Masters verbinden.
▶ Den Port des IO-Link Masters auf die Betriebsart IO-Link einstellen.
Das Gerät wechselt in den IO-Link Modus.
▶ Parametereinstellungen in der Software ändern.
▶ Parametereinstellungen zum Gerät schreiben.

Hilfen zur Systemeinbindung und zur Parametrierung via IO-Link:

→ Handbuch der Parametriersoftware (z.B. moneo)
→ Erläuterungen und "Startup Packages" unter ifm.com/cnt/io-link-system-integration.

7.1 Parametrieren über Memory Plug

Über einen Memory Plug (ifm-Speichermodul) kann ein Parametersatz auf das Gerät geschrieben / vom Gerät aufgenommen werden: www.ifm.com.

Der Sensor muss sich im Auslieferungszustand befinden, damit er vom Memory Plug aus beschrieben werden kann.

Wurden am Sensor Einstellungen vorgenommen, nimmt der Memory Plug den Parametersatz auf, der dann auf baugleiche Sensoren übertragen werden kann.

▶ Passender Parametersatz (z. B. über einen PC, oder aus baugleichem Sensor) in den Memory Plug laden.
▶ Memory Plug zwischen Sensor und Kabeldose anschließen.
▷ Sensor im Auslieferungszustand: Bei anliegender Spannungsversorgung wird der Parametersatz vom Memory Plug auf den Sensor übertragen.
▷ Sensor mit veränderten Einstellungen: Bei anliegender Spannungsversorgung nimmt der Memory Plug den Parametersatz des Sensors auf.

▶ Memory Plug entfernen.
▶ Gerät in Betrieb nehmen.

Weitere Information zum Memory Plug: → Dokumentation www.ifm.com.

7.2 Liste der Parameter

Parameter	Funktion
SPx/rPx Oberer / unterer Grenzwert für Systemdruck, bei dem OUTx bei Hystereseeinstellung schaltet. Voraussetzung: Einstellung OUTx ist [Hno] oder [Hnc].
FHx/FLx Oberer / unterer Grenzwert für Systemdruck, bei dem OUTx bei Fenstereinstellung schaltet. Voraussetzung: Einstellung OUTx ist [Fno] oder [Fnc].
ou1 Ausgangsfunktion für OUT1: Schaltsignal für die Druckgrenzwerte: Hysteresefunktion [H ..] oder Fensterfunktion [F ..], jeweils Schließer [. no] oder Öffner [. nc].
ou2 Ausgangsfunktion für OUT2: Schaltsignal für die Druckgrenzwerte: Hysteresefunktion [H . ] oder Fensterfunktion [F . ], jeweils Schließer [. no] oder Öffner [. nc].
dS1 / dS2 Schaltverzögerung für OUT1 / OUT2.
dr1 / dr2 Rückschaltverzögerung für OUT1 / OUT2.
uni Standard-Maßeinheit für Systemdruck: [bAr] / [MPA] / [PSI].
P-n Schaltlogik der Ausgänge: pnp / npn.
Lo Minimalwertspeicher für Systemdruck.
Hi Maximalwertspeicher für Systemdruck.
dAP Dämplung des Schaltpunktes.
coF Nullpunkt-Kalibrierung
HIPS Einstellung der Schwelle für den Überlastzähler
HIPC Anzahl der Überlastvorgänge

8 Werkseinstellung

	PV7809 PV	7829 PV7804 Benutzereinstellung
SP1 -0,5 bar -0,23 bar 25 % MEW*
rP1 -0,54 bar -0,25 bar 23 % MEW*
SP2 0,5 bar -0,73 bar 75 % MEW*
rP2 0,46 bar -0,75 bar 73 % MEW*
uni mbar mbar bar
ou1 Hno
ou2 Hno
dS1 0,0
dr1 0,0
dS2 0,0
dr2 0,0
P-n PnP
dAP	0,06
coF	0
HIPS	MEW
HIPC	0 bar

* = Eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des Sensors in bar.

9 Entsorgung, Instandsetzung und Rücksendung

Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.
Bei Rücksendungen dafür sorgen, dass das Gerät frei ist von Verunreinigungen, insbesondere von gefährlichen und giftigen Stoffen.
Für den Transport nur geeignete Verpackungen verwenden, um Beschädigungen des Gerätes zu vermeiden.
