Produkttyp	Stopp-Set
Marke	Festo
Modell	DADP-SP-G9-6-F
Kategorie	Nicht kategorisiert
Anwendungsbereich	Dämpfung der ausgefahrenen Endposition der Miniführung DGSS in Kombination mit einem Stoßdämpfer
Lieferumfang	2 Schrauben M2x6, 1 Anschlag, 1 Anschlagelement, 2 Schrauben M2x8
Nicht im Lieferumfang	Miniführung DGSS, Stoßdämpfer DYEF-G8/DYSS-G8
Geeignete Miniführung	DGSS
Geeigneter Stoßdämpfer	DYEF-G8/DYSS-G8
Anzugsmoment Schrauben (Anschlag)	0,3 Nm ±15% (M2x6)
Anzugsmoment Schrauben (Anschlagelement)	0,4 Nm ±15% (M2x8)
Sicherheitshinweise	Nur an Komponenten montieren, die sicher betrieben werden können
Bestimmungsgemäße Verwendung	Dämpfung der ausgefahrenen Endposition der Miniführung DGSS
Weitere Dokumente	→ www.festo.com/sp (Betriebsanleitung Miniführung DGSS, Stoßdämpfer DYEF, DYSS)
Technische Unterstützung	Regionaler Festo-Kontakt → www.festo.com
Zubehör	→ www.festo.com/catalogue

Häufig gestellte Fragen - DADP-SP-G9-6-F Festo

Was ist im Lieferumfang des Festo DADP-SP-G9-6-F enthalten?

Das Stopp-Set enthält: 2 Schrauben M2x6, 1 Anschlag, 1 Anschlagelement und 2 Schrauben M2x8.

Wie montiere ich das Stopp-Set?

Fahren Sie die Miniführung aus, schieben Sie den Anschlag in die Nut, stecken Sie die Schrauben ein, ziehen Sie diese mit dem angegebenen Drehmoment an. Dann das Anschlagelement positionieren und mit den Schrauben fixieren. Details siehe Montageanleitung.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen Innensechskantschlüssel (Allen key) in geeigneter Größe für die Schrauben M2x6 und M2x8.

Welches Anzugsmoment muss ich für die Schrauben beachten?

Für die Anschlag-Schrauben (M2x6): 0,3 Nm ±15%. Für die Anschlagelement-Schrauben (M2x8): 0,4 Nm ±15%.

Mit welchen Miniführungen ist das Stopp-Set kompatibel?

Es ist kompatibel mit der Miniführung DGSS von Festo.

Welchen Stoßdämpfer kann ich verwenden?

Verwenden Sie den Stoßdämpfer DYEF-G8 oder DYSS-G8 von Festo.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung steht als PDF auf notice-facile.com oder unter www.festo.com/sp zur Verfügung.

Welche Sicherheitshinweise muss ich beachten?

Montieren Sie das Produkt nur an Komponenten, die sicher betrieben werden können. Beachten Sie die Betriebsanleitungen der Miniführung und des Stoßdämpfers.

Kann ich das Stopp-Set ohne Stoßdämpfer verwenden?

Nein, das Stopp-Set ist nur in Kombination mit einem Stoßdämpfer zur Dämpfung der Endposition vorgesehen. Ohne Stoßdämpfer ist die bestimmungsgemäße Verwendung nicht gegeben.

Wie pflege und reinige ich das Stopp-Set?

Das Stopp-Set ist wartungsarm. Reinigen Sie es bei Bedarf mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

BEDIENUNGSANLEITUNG DADP-SP-G9-6-F Festo

DADP-SP-G9-...-F

Stop kit

FESTO

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Germany

[phone]

www.festo.com

Assembly instructions

8195146

2023-07a

[8195148]

8195146

Translation of the original instructions

© 2023 all rights reserved to Festo SE & Co. KG

1 Applicable documents

□□

All available documents for the product → www.festo.com/sp.

Document Product Contents
Operating instruction Mini slide DGSS –
Operating instruction Shock absorber DYEF, DYSS –

Tab. 1: Applicable documents

2 Safety

2.1 Safety instructions

-Only mount the product on components that are in a condition to be safely operated.

2.2 Intended use

The stop kit in combination with a shock absorber on the mini slide DGSS cushions its extended end position.

3 Additional information

- Contact the regional Festo contact if you have technical problems

→ www.festo.com.

- Accessories → www.festo.com/catalogue.

4 Product Range Overview

4.1 Scope of delivery

Fig.1

1 Screw (2x)

2 Stop (1x)

3 Stop element (1x)

4 Screw (2x)

4.2 Not in scope of delivery

Fig.2

5 Mini slide (1x) DGSS

6 Shock absorber (1x) DYEF-G8/DYSS-G8

5 Product design

Fig. 3: Product design

Z Thread for shock absorber

6 Assembly

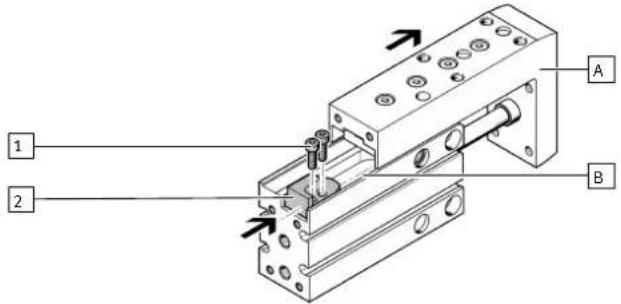

Fig. 4: Pushing in stop

1. Extend the slide [A] manually.
2. Slide the stop 2 into the slot [B].
3. Insert the screws 1 into the holes of the stop 2.
4. Slide the stop 2 to the end of the slot [B].

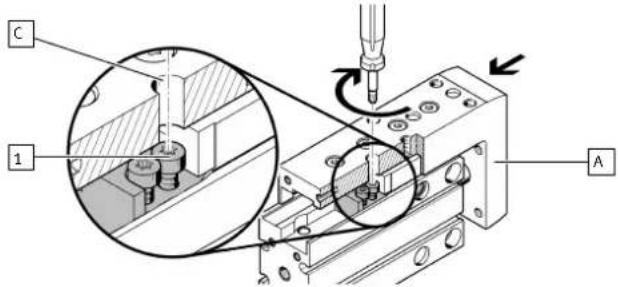

Fig. 5: Mounting stop

1. Position the slide [A] so hole [C] is aligned with a screw 1.
2. Tighten the screw 1. Observe the tightening torque.

DADP-SP-G9 -6 -10 -16 -20
Screw M2 x 6	M2.5 x 8	M2.5 x 8	M3 x 12
	[Nm]	0.3 ± 15%	0.5 ± 15%	0.7 ± 15%	0.9 ± 15%

1. Repeat this process for the second screw 1.

Fig. 6: Note the stop bar

- When installing the stop element [3], note the position of the stop bar [C].

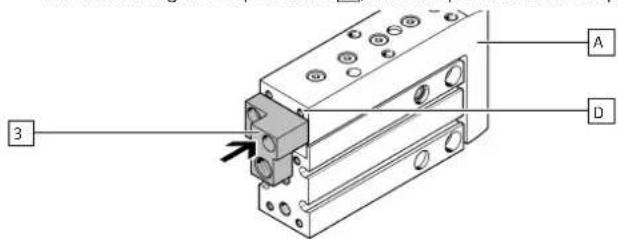

Fig. 7: Aligning stop element

1. Retract the slide [A] manually.
2. Position the upper edge of the stop element 3 at the level of the thread [D].

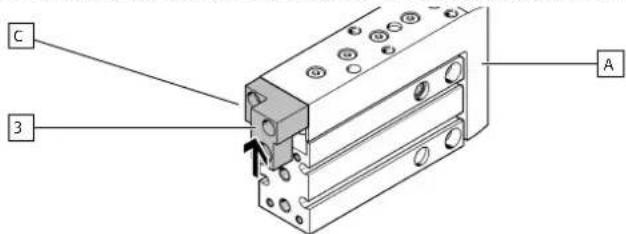

Fig. 8: Attaching stop bar

1. Push the stop element 3 upwards to the stop.

The stop bar [C] is in contact with the slide [A].

1. Hold this position.

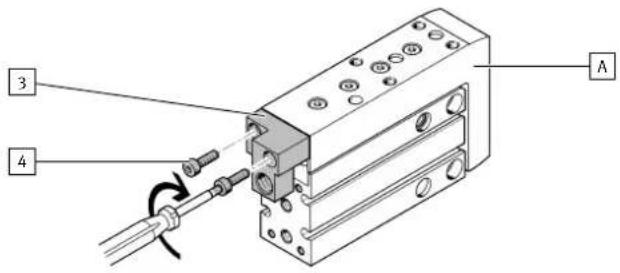

Fig. 9: Mounting stop element

• Mount the stop element 3 on the slide [A] with the screws 4. Observe the tightening torque.

DADP-SP-G9 -6 -10 -16 -20
Screw M2 x 8 M2.5 x 10 M3 x 10 M4 x 12
[Nm] 0.4 ± 15% 0.9 ± 15% 1.4 ± 15% 2.0 ± 15%
