Produkttyp	Abdeckkappe für Schwenkmodul
Modell	AKM-16
Hersteller	Festo SE & Co. KG
Kompatible Module	Schwenkmodul DS...-270-...-B
Funktion	Schutz vor Hineingreifen in den Schwenkbereich des Anschlaghebels
Material	Kunststoff
Befestigung	Schnapphaken (3 Stück) in Nut einrastend
Montage	Aufstecken auf Schwenkmodul; ggf. Segmente ausbrechen für Anschläge
Aussparungen für Anschläge	Symmetrisch zum Firmenlogo ausbrechbare Segmente
Schwenkwinkelbereich	Abhängig vom Schwenkmodul; Standardwinkel beachten
Abmessungen (ca.)	Durchmesser 50 mm, Höhe 20 mm
Gewicht (ca.)	20 g
Umgebungstemperatur	-20 °C bis +60 °C (typisch für Festo-Komponenten)
Schutzart	IP20 (nicht dichtend)
Wartung	Keine Wartung erforderlich; bei Beschädigung ersetzen
Reinigung	Mit trockenem Tuch abwischen; keine Reinigungsmittel
Sicherheitshinweis	Vor Montage/Demontage Schwenkmodul entlüften
Lieferumfang	1 Abdeckkappe AKM-16 (ohne Schwenkmodul)
Ersatzteilnummer	AKM-16
Reparatur	Nicht reparierbar; bei Defekt Austausch erforderlich

Häufig gestellte Fragen - AKM-16 Festo

Wozu dient die Abdeckkappe AKM-16?

Die Abdeckkappe AKM-16 dient als Schutzabdeckung für den Schwenkbereich eines Festo-Schwenkmoduls. Sie verhindert das Hineingreifen in den beweglichen Anschlaghebel.

Wie wird die Abdeckkappe montiert?

Die Abdeckkappe wird einfach auf das Schwenkmodul aufgesteckt. Dabei müssen die drei Schnapphaken in die Nut einrasten. Bei Modulen mit Anschlagsystem müssen zuvor die entsprechenden Segmente ausgebrochen werden.

Was muss vor der Montage beachtet werden?

Vor der Montage oder Demontage muss das Schwenkmodul entlüftet werden, um Verletzungsgefahr durch unkontrollierte Bewegungen zu vermeiden.

Müssen Segmente ausgebrochen werden?

Nur bei Schwenkmodulen mit Anschlagsystem. Die Segmente (A) müssen je nach eingestelltem Schwenkwinkel an den Positionen der Anschläge ausgebrochen werden. Bei Modulen ohne Anschlagsystem oder mit externer Dämpfung ist kein Ausbrechen nötig.

Wie viele Segmente dürfen ausgebrochen werden?

Es sollten nicht zu viele Segmente ausgebrochen werden. Die Abdeckkappe soll berührungslos an den Anschlägen vorbei auf das Schwenkmodul gesetzt werden.

Kann die Abdeckkappe an jedem Schwenkmodul verwendet werden?

Die Abdeckkappe AKM-16 ist für Festo-Schwenkmodule der Baureihe DS...-270-...-B vorgesehen. Für andere Module ist die Kompatibilität nicht garantiert.

Wie wird die Abdeckkappe gereinigt?

Die Abdeckkappe kann mit einem trockenen Tuch abgewischt werden. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel, da das Material beschädigt werden könnte.

Ist die Abdeckkappe wartungsfrei?

Ja, die Abdeckkappe ist wartungsfrei. Bei Beschädigung oder Verschleiß muss sie jedoch ersetzt werden.

Was ist im Lieferumfang enthalten?

Im Lieferumfang ist nur die Abdeckkappe AKM-16 enthalten. Das Schwenkmodul und eventuelle Anschläge sind separat zu bestellen.

Wo finde ich die Original-Bedienungsanleitung?

Die Bedienungsanleitung steht auf der Website von Festo oder auf notice-facile.com als kostenloser PDF-Download zur Verfügung.

BEDIENUNGSANLEITUNG AKM-16 Festo

Nicht im Lieferumfang:

2 Schwenkmodul

DS...-270-...-B

Bestimmungsgemäß dient die Abdeckkappe AKM-... 1 zum Schutz vor Hineingreifen in den Schwenkbereich des Anschlaghebels (B).

Warnung

Verletzungsgefahr durch unkontrollierte Bewegungen!

Vor Montage bzw. Demontage:

- Entlüften Sie das Schwenkmodul 2.

2. Vorbereitung zur Montage

Bei Schwenkmodulen 2 ohne Anschlagsystem bzw. mit externer Dämpfung müssen keine Segmente (A) an der Abdeckkappe 1 herausgebrochen werden (→Abschnitt 3).

Bei Schwenkmodulen 2 mit Anschlagsystem gilt Folgendes:

- Beachten Sie den eingestellten Schwenkwinkel an Ihrem Schwenkmodul 2. Je nach Winkel müssen unterschiedliche Segmente (A) an den Positionen der Anschläge ausgebrochen werden.

- Brechen Sie die Segmente (A) wenn möglich symmetrisch zum Firmenlogo heraus.

- Brechen Sie nicht zu viele Segmente (A) heraus. Die Abdeckkappe 1 soll berührungslos an den Anschlägen vorbei auf das Schwenkmodul 2 gesetzt werden.

Folgende sind Beispiele von Standard-Schwenkwinkeln.

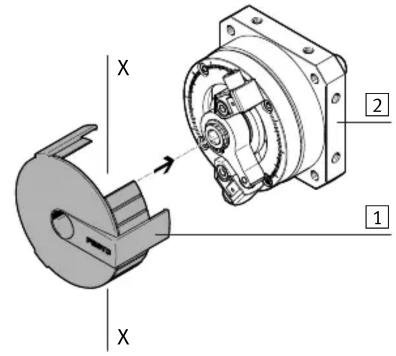

- Brechen Sie die Segmente (A) hier aus ( X) .

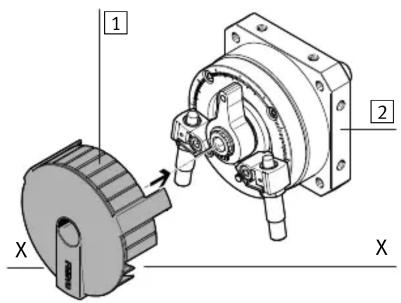

- Brechen Sie die Segmente (A) hier aus ( X) .

1. Montage


2 • Beachten Sie bei Schwenkmodulen mit Anschlagsystem die Aussparungen.

- Drücken Sie die Abdeckkappe 1 auf das Schwenkmodul 2 und lassen Sie die 3 Schnapphaken (Y) in der Nut (Z) einrasten.

FESTO

Festo SE & Co. KG

Cover cap

AKM-...

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Parts list
