Produkttyp Abdeckkappe
Hersteller Festo SE & Co. KG
Modell AKM-32
Verwendungszweck Schutz vor Hineingreifen in den Schwenkbereich eines Schwenkmoduls
Kompatibilität Schwenkmodule der Baureihe DS...-270-...-B (mit oder ohne Anschlagsystem)
Montage Aufstecken und Einrasten der drei Schnapphaken in die Nut
Demontage Vor Demontage Schwenkmodul entlüften
Sicherheitshinweise Verletzungsgefahr durch unkontrollierte Bewegungen; vor Montage/Demontage Schwenkmodul entlüften
Anpassung an Schwenkwinkel Segmente (A) müssen je nach Schwenkwinkel symmetrisch zum Logo ausgebrochen werden
Lieferumfang Abdeckkappe; Schwenkmodul nicht im Lieferumfang enthalten
Material Kunststoff (typisch)
Reinigung Mit trockenem oder leicht feuchtem Tuch; keine aggressiven Reinigungsmittel
Herstelleradresse Postfach, D-73726 Esslingen, Deutschland
Kontakt ++49/(0)711/347-0, www.festo.com

Häufig gestellte Fragen - AKM-32 Festo

Was ist die Abdeckkappe AKM-32?
Die Abdeckkappe AKM-32 von Festo dient zum Schutz vor Hineingreifen in den Schwenkbereich eines Schwenkmoduls.
Mit welchen Schwenkmodulen ist die AKM-32 kompatibel?
Sie ist kompatibel mit Schwenkmodulen der Baureihe DS...-270-...-B, sowohl mit als auch ohne Anschlagsystem.
Wie wird die Abdeckkappe montiert?
Die Abdeckkappe wird auf das Schwenkmodul aufgedrückt, bis die drei Schnapphaken in die Nut einrasten.
Was muss vor der Montage beachtet werden?
Vor Montage oder Demontage muss das Schwenkmodul entlüftet werden, um Verletzungsgefahr durch unkontrollierte Bewegungen zu vermeiden.
Wie passe ich die Abdeckkappe an den Schwenkwinkel an?
Je nach eingestelltem Schwenkwinkel müssen entsprechende Segmente (A) an der Abdeckkappe ausgebrochen werden, damit sie berührungslos an den Anschlägen vorbeipasst.
Kann die Abdeckkappe bei Schwenkmodulen ohne Anschlagsystem verwendet werden?
Ja, bei Schwenkmodulen ohne Anschlagsystem müssen keine Segmente ausgebrochen werden.
Sind Ersatzteile für die Abdeckkappe erhältlich?
Die Abdeckkappe ist als Ersatzteil bei Festo erhältlich. Bei Bedarf wenden Sie sich an den Festo-Kundendienst.
Wie reinige ich die Abdeckkappe?
Die Abdeckkappe kann mit einem trockenen oder leicht feuchten Tuch gereinigt werden. Verwenden Sie keine aggressiven Reinigungsmittel.
Was ist im Lieferumfang enthalten?
Im Lieferumfang ist nur die Abdeckkappe AKM-32 enthalten. Das Schwenkmodul muss separat bestellt werden.
Wo finde ich die vollständige Bedienungsanleitung?
Die vollständige Bedienungsanleitung kann kostenlos als PDF auf der Website von Festo oder über notice-facile.com heruntergeladen werden.

Benutzerfragen zu AKM-32 Festo

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch AKM-32 - Festo und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AKM-32 von der Marke Festo.

BEDIENUNGSANLEITUNG AKM-32 Festo

Nicht im Lieferumfang:

2 Schwenkmodul

DS...-270-...-B

Bestimmungsgemäß dient die Abdeckkappe AKM-... 1 zum Schutz vor Hineingreifen in den Schwenkbereich des Anschlaghebels (B).

Festo AKM-32 - 1

Warnung

Verletzungsgefahr durch unkontrollierte Bewegungen!

Vor Montage bzw. Demontage:

- Entlüften Sie das Schwenkmodul 2.

2. Vorbereitung zur Montage

Bei Schwenkmodulen 2 ohne Anschlagsystem bzw. mit externer Dämpfung müssen keine Segmente (A) an der Abdeckkappe 1 herausgebrochen werden (→Abschnitt 3).

Bei Schwenkmodulen 2 mit Anschlagsystem gilt Folgendes:

- Beachten Sie den eingestellten Schwenkwinkel an Ihrem Schwenkmodul 2. Je nach Winkel müssen unterschiedliche Segmente (A) an den Positionen der Anschläge ausgebrochen werden.

A 1

- Brechen Sie die Segmente (A) wenn möglich symmetrisch zum Firmenlogo heraus.

- Brechen Sie nicht zu viele Segmente (A) heraus. Die Abdeckkappe 1 soll berührungslos an den Anschlägen vorbei auf das Schwenkmodul 2 gesetzt werden.

Folgende sind Beispiele von Standard-Schwenkwinkeln.

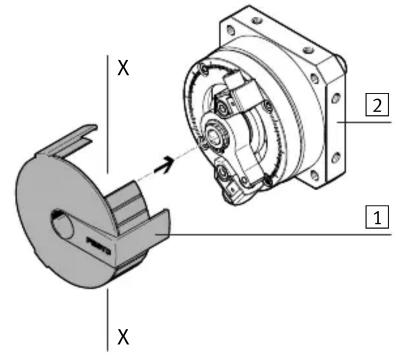

Festo AKM-32 - Vorbereitung zur Montage - 2

- Brechen Sie die Segmente (A) hier aus ( X) .

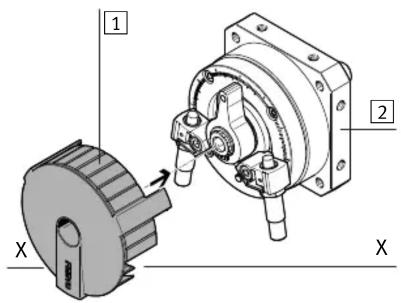

Festo AKM-32 - Vorbereitung zur Montage - 3

- Brechen Sie die Segmente (A) hier aus ( X) .

  1. Montage
    Festo AKM-32 - Vorbereitung zur Montage - 4

2 • Beachten Sie bei Schwenkmodulen mit Anschlagsystem die Aussparungen.

- Drücken Sie die Abdeckkappe 1 auf das Schwenkmodul 2 und lassen Sie die 3 Schnapphaken (Y) in der Nut (Z) einrasten.

FESTO

Festo SE & Co. KG

Cover cap

AKM-...

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Parts list

Festo AKM-32 - Parts list - 1
